楼主: 珠海樵夫

[刨] 三合一改造成安全的台锯、平刨

    [复制链接]
 楼主| 发表于 2016-3-19 22:44:39 | 显示全部楼层

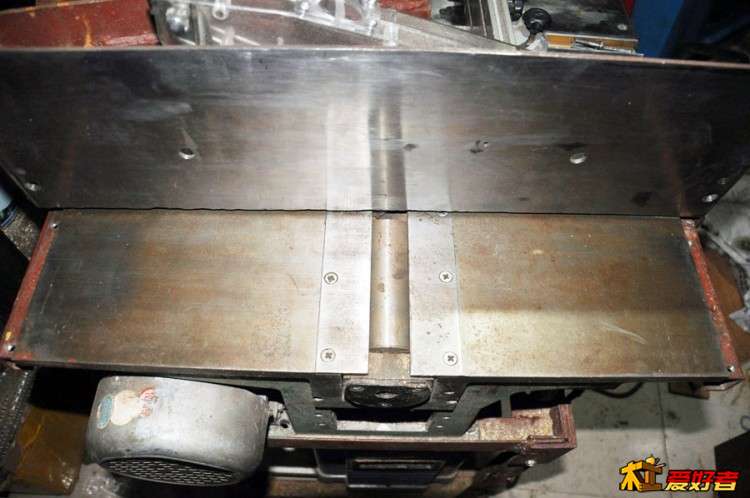

P60224-194448.jpg : m) c! M7 |9 }+ u/ \
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:46:11 | 显示全部楼层
压刨的升降手柄要加长。8 Z2 s( F2 W% g) a% _' f. q7 r1 ?' a
5 C8 W0 _8 ?# w3 L  b. F; N
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:47:24 | 显示全部楼层

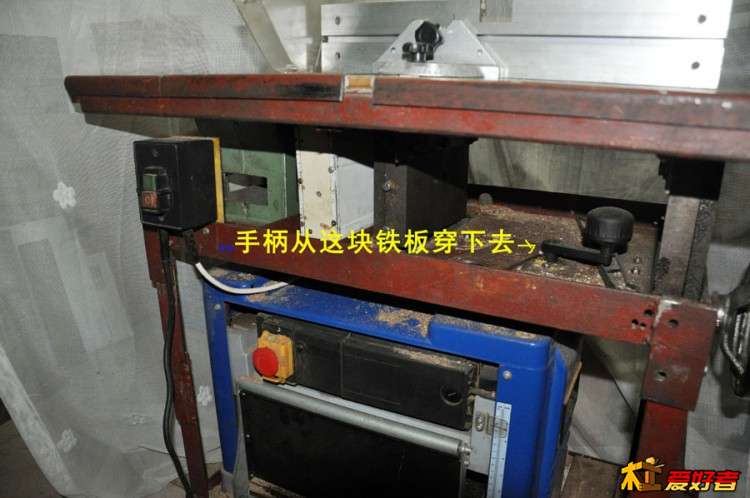

手柄要穿过中间铁板,再装到压刨上
- O3 M; s8 U4 m2 ]- U7 H3 K 下部细节.JPG
9 A6 j( A; n7 t5 [/ N9 H
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:48:41 | 显示全部楼层

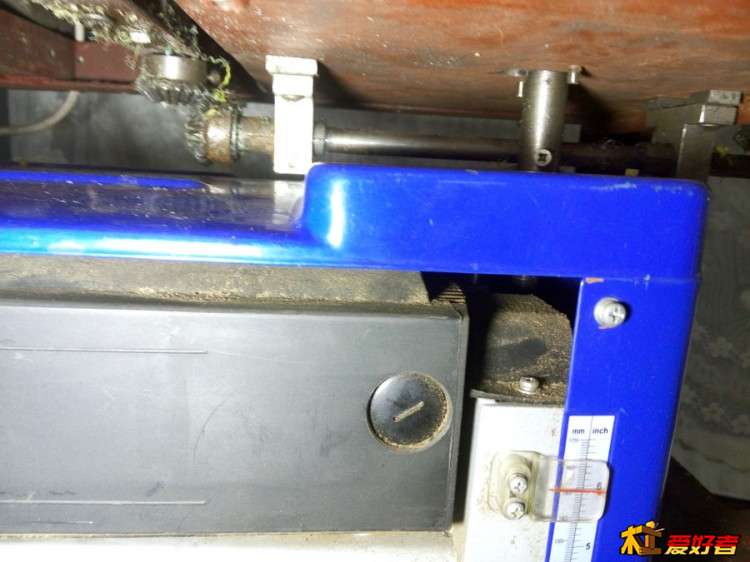

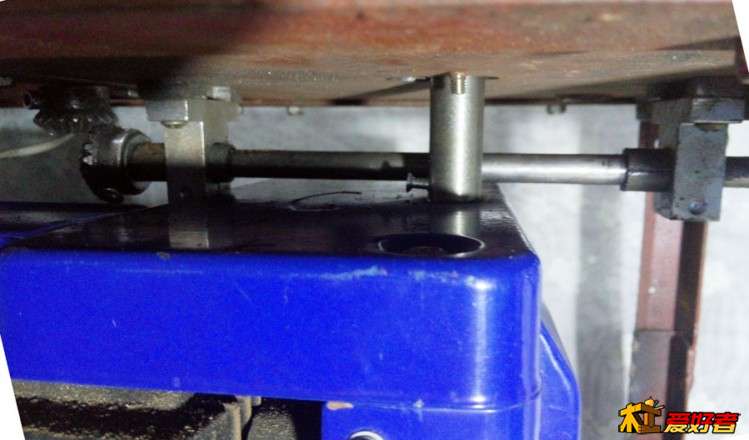

再看看细节7 n: Q* G, [+ x" j. d: _5 o
7 `! @* C( Z0 k% L# Y 压刨手柄延长杆安装细节之二.jpg ; @( B1 |8 @; N  a% o
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:50:46 | 显示全部楼层

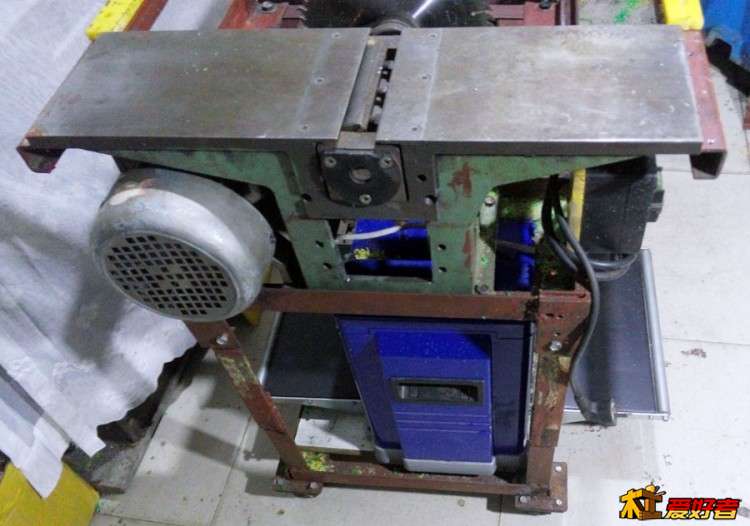

平刨的工作状态
, u& {! s- h5 ` 平刨工作状态.JPG , P! P4 L3 F* M: u0 Z' ?" A
回复 支持 反对

使用道具 举报

发表于 2016-3-19 22:52:01 | 显示全部楼层
楼主威武,改得真好。金工也不得了啊。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:52:14 | 显示全部楼层
还有些改造未完成:平刨排刨屑的问题。锯台靠山的问题。还要在压刨右边空间做个装锯片的抽屉(锯片竖着放)。当然还要美化外表。以后再发上来吧。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:56:52 | 显示全部楼层
珠海樵夫 发表于 2016-3-19 20:48
3 [7 r9 ~& B& M" D+ _/ p3 ^- X( `* N  z! C为了方便加工机架上的孔洞,机架上部框架是单独一个部件,与四腿用螺栓连接
) E2 q* a& K+ [- w) Q
氧焊我是老师傅,电焊却是门外汉0 O/ Z& I& E$ G# ?
回复 支持 反对

使用道具 举报

发表于 2016-3-19 23:06:53 | 显示全部楼层
楼主的金工手艺很不错,像这种活我是做不过来的。
回复 支持 反对

使用道具 举报

发表于 2016-3-19 23:13:20 | 显示全部楼层

0 K3 {1 r& g+ e/ D4 g# _/ D, }何不台面升降?钻轴也不必切除, T* ^, y4 B& o: C2 v/ a! i+ x
0 D1 a0 _9 z/ S- r
本人喜欢无损改造" u! ~0 b- e4 ~* F; C/ P
  [, g; x" Z) b; M' l( |+ R9 [# R5 C
" \) `! \" R4 R
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 23:15:00 | 显示全部楼层
haiss911 发表于 2016-3-19 22:40
4 i0 q# V2 p9 B4 e' m6 i' t- R) f1 A用平刨的时候要把 面板都拿掉吗
: C: E$ I# s# w. s4 x2 [4 R/ c8 z
只要拿开平刨上面那块面板就可以了,拿掉的这块面板竖起来夹紧放好就是平刨的靠山!
6 U) `6 l4 d0 I
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 23:22:23 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:23 编辑
2 s+ m# {$ s5 J
木七木八 发表于 2016-3-19 23:13* G6 o" B9 q( ]! p- ^
何不台面升降?钻轴也不必切除
- p! ~  u! k# M0 ?3 o$ W
  B- \/ q3 [3 q. R/ V0 h本人喜欢无损改造
) l3 J9 \( @+ Q1 R7 g" b
这就是台面升降。我已有两台台钻,钻轴对于我无用。机子体积受控,钻轴无法再利用。而且,这块位置还想加个活动的推台导轨,必要时可变成推台锯。
5 L; ^7 z# f- V, L% o# m
回复 支持 反对

使用道具 举报

发表于 2016-3-19 23:33:10 | 显示全部楼层
楼主真是大动作啊,这做的不一般的棒啊
回复 支持 反对

使用道具 举报

发表于 2016-3-19 23:35:51 | 显示全部楼层
丿灬神父丶 发表于 2016-3-19 20:542 D( V( K4 D; E
期待作品。我有3台这样的
7 q% X/ C  ]/ k5 d( {2 M# b
转让一台来呗
: I+ o+ B; t) ^+ Q% u5 Z" T
回复 支持 反对

使用道具 举报

发表于 2016-3-19 23:50:19 | 显示全部楼层
楼主厉害。。期待后作
