楼主: 珠海樵夫

[刨] 三合一改造成安全的台锯、平刨

    [复制链接]
发表于 2016-3-20 12:53:04 | 显示全部楼层
ljx791230 发表于 2016-3-19 23:35
/ B0 y, P7 w1 m! |' c9 J9 k3 U转让一台来呗

' }, {% x6 Y4 d7 a- _$ y运费硬伤啊。还有个两百多斤的。
! q4 E" e5 E$ g  g& v7 m" M
回复 支持 反对

使用道具 举报

发表于 2016-3-20 13:26:02 | 显示全部楼层
哇哦,好厉害
回复 支持 反对

使用道具 举报

发表于 2016-3-20 13:44:26 | 显示全部楼层
真是高手在民间
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-20 14:15:59 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-20 14:17 编辑
) \; P8 q  j% s& H; m9 s
樱木道 发表于 2016-3-20 01:47
1 s& K  w/ J% ]( E* w0 i太厉害了  完全看不懂

5 {1 u( l! u, U科普一下:目的:让锯台相对于锯片做上下升降运动,达到平稳精确控制锯片切木头的深浅。
3 l+ X9 @; s; |9 M" y0 a& n; J原理:摇动手轮-手轮上的轴跟着转动-轴上的两个伞型主动齿轮转动-与这两个齿轮咬合的两个被动伞型齿轮跟着转动-被动伞型齿轮带动丝杆转动-丝杆上的滑块就会上下移动-与滑块相连的动滑台也就上下移动-经过角铁连接到动滑台上的锯台就会上下移动了。想调到什么位置就到什么位置: r2 `8 u  c, P# ~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-20 14:22:27 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-20 14:49 编辑
$ i7 T% J( Z" p2 B
公输班爷 发表于 2016-3-20 11:17
3 f. i9 g; X! r% Q, K功能就剩一个了。
( c5 W6 |/ d* G

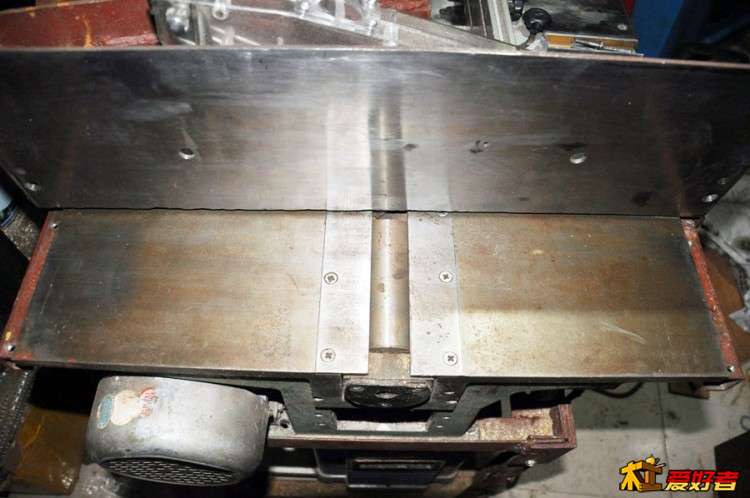

平刨也能正常使用呀!4颗螺丝一拆,将盖住平刨的铁板拆下,竖起来装在锯台上当平刨靠山。: ^5 b: ]9 q0 e, p4 v! r

4 z; i4 R) Z2 Q7 V* T! |- I5 h4 W0 l 平刨工作状态.JPG
& v4 s3 x! w# W7 [/ n- a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-20 14:33:08 | 显示全部楼层
三合一这样改造,变成二合一了,但安全性大大提高了。. n* j* P& Q; `; c7 V6 S+ s
用台锯功能时,1、平刨被锯台的铁板盖住;2、锯片有护罩盖住;3、增加了分料刀。
8 w: K! F9 k1 l6 i: y用平刨功能时,1、锯片有护罩盖住;2、增加了平刨靠山(就是那块盖住平刨的铁板,拆下来竖在锯台上)
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-20 14:45:18 | 显示全部楼层
lirong12139 发表于 2016-3-20 11:390 K. F& L: P0 A- V2 g/ t" E
楼主这是正宗的中国智造呀。中国好几代木工用的重器被你这么一改瞬间高大尚起来。可惜你把钻夹头那部分给割 ...
0 |! {: N! t/ J; c$ z2 V
我已有两台台钻,钻轴对于我无用。机子体积受控(工作室太小了),如再装上开榫眼附件,增加的长度我无法接受。而且,这块位置我还想加个活动的能拆装的推台导轨,必要时可变成推台锯。) R4 F1 @9 Q  b, E- y9 y* R
8 h2 x+ I* O# ~0 {7 O; C
另外谈点开榫眼的经验:买这台机开头也买了开榫眼的附件,装好后,试在一根硬木上开榫眼,木头烧糊了都没开成,换了几把新刀都失败。开软木还行。所以,想在硬木上开榫眼,别用它!; v' s0 V0 o$ d# F) P
我的开榫眼附件还丢在角落,有谁要的,便宜处理给他了。
) z1 u  P8 V! I  O4 t  d) G6 x" C
回复 支持 反对

使用道具 举报

发表于 2016-3-20 14:59:15 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2016-3-20 17:17:01 | 显示全部楼层
动手能力很强啊
回复 支持 反对

使用道具 举报

发表于 2016-3-20 17:41:57 | 显示全部楼层
丿灬神父丶 发表于 2016-3-20 12:53
1 i0 t/ Y' l; a1 `: {* e/ B运费硬伤啊。还有个两百多斤的。
1 f' [: }* c4 ?
江苏哪里的?我也是江苏的,有兴趣要一台,我可以自己来拿的。
回复 支持 反对

使用道具 举报

发表于 2016-3-20 18:22:55 | 显示全部楼层
不错,学习了,我刚好有一台,最初打算是整体升降,但是还没有时间去搞。
回复 支持 反对

使用道具 举报

发表于 2016-3-20 19:09:23 | 显示全部楼层
这是暴改了
回复 支持 反对

使用道具 举报

发表于 2016-3-20 19:13:13 | 显示全部楼层
这哪里是改啊,根本就是造了一台啊,呵呵。其实这样改的话不如买配件新造一台合适。+ |' K; Q# v, K! d5 v
回复 支持 反对

使用道具 举报

发表于 2016-3-20 19:14:09 | 显示全部楼层
DIY 的真好,能工巧匠啊
回复 支持 反对

使用道具 举报

发表于 2016-3-20 19:47:07 | 显示全部楼层
这么复杂都被弄出来了,我是佩服得五体投地。 想问下台面的平整度如何
回复 支持 反对

使用道具 举报
