[刨] 三合一改造成安全的台锯、平刨

    [复制链接]
 楼主| 发表于 2016-3-19 21:23:35 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:06 编辑 " \. ]3 n7 \1 |) ~) I( A8 C
0 u6 l$ X0 X* Y" l5 Q: y
去钢材市场购来1根6米长30mm见方、肉厚3mm的方铁管,虽说用不了这么多,但店家不零售哇8 ~1 N3 n9 s9 O8 e  ]* g
方铁管截下800mm两根,550mm两根。
2 b7 T" Q# F6 v2 C: W" W将800mm长的这两根放在最大那块铁板边缘折边内侧,用G夹夹紧,上台钻,在铁板四角各钻一个钻5mm孔,要钻透铁板和接触铁板的方管那边。然后,取下方管,在方管上攻6mm丝扣。铁板再上台钻将5mm孔扩成6mm孔,用6mm机螺丝将铁板与方管联接起来。留下滑槽的位置后,再将其它两块铁板如法炮制。方管上所有的孔眼攻好丝扣后,还要参考平刨台面尺寸将部分方管切掉一些。
. b( b3 h6 ]% b$ [
. @* d" f1 M9 L: F3 }

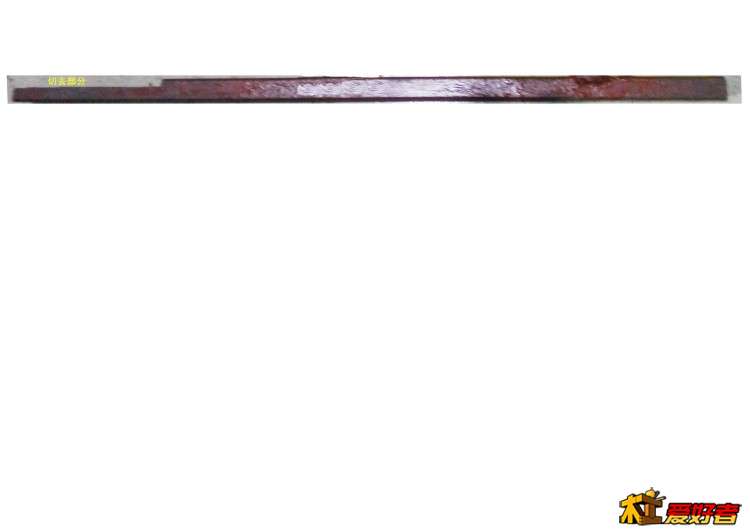

) d1 a$ }' M6 Z" C 切去部分.jpg
* k# y3 H7 W4 @2 ]9 i% Z; m8 O# k2 d% s2 M

1 A  _5 R3 k; V; R  m% s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:24:38 | 显示全部楼层

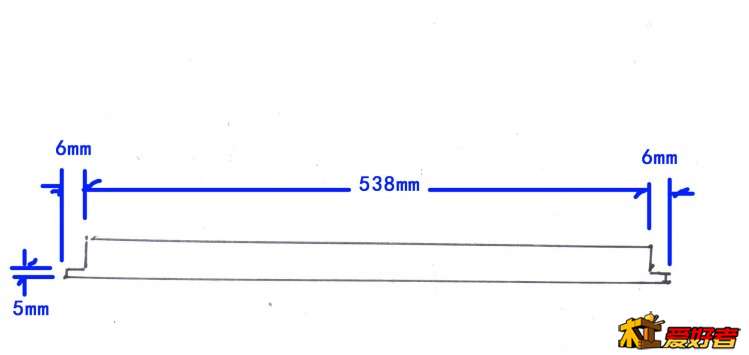

在550mm的两根方管的两端切去6mm长缺口$ o( g2 c3 t3 U
短方管.jpg * ?3 c' k* R9 f) j( I- j
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:26:57 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:08 编辑
% ~  h1 K- P3 r% `" D, ]
7 T! R& |, _) R9 q* e) I4 y: c将燕尾槽滑台摇到最高点。将短方管放在燕尾槽滑上部,将长方管和铁板用6mm机螺丝装配好后,小心放在短管上,调整好位置。用电焊机将短方管与长方管连接处先点一点焊,升降燕尾槽滑台,看看是否顺畅。试验满意后,将连接处补焊牢固。

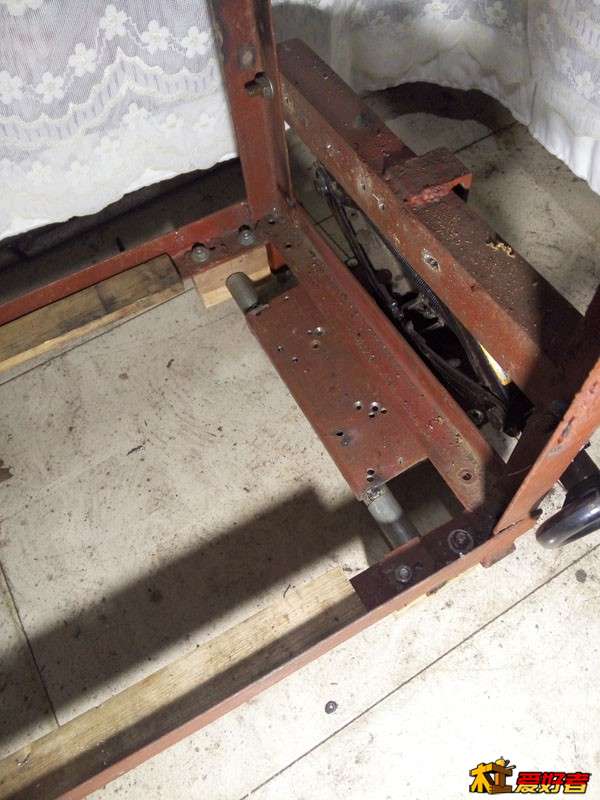

$ O: t6 Z- o' K将燕尾槽滑台降到最低点,可以看到锯台下短方管与滑台活动块端头有约20mm间隙,用塑料块制作两条长方料填入,截取两段250mm~300mm的40*40角铁,顶住短方管,贴住滑台活动块,在活动块上划线做标记。
4 H0 `( n5 `3 r4 _拆下滑台活动块,将角铁与滑台活动块标线对齐,各钻上2各7mm孔,用8mm丝锥在滑台活动块上攻丝。角铁扩8mm孔。将滑台活动块装回滑台,角铁用8mm螺栓紧固在滑台活动块上。将锯台框架放在角铁上,调整好位置,将框架与角铁焊死。
* b! x& p+ ]+ {- ]为了台面安装滑槽,锯台框架上还要垫上塑料条,以便滑槽上平面和面板处于一个平面。% j! ~; M1 m: S0 K. f
( h, l  P' C$ P7 _' J3 @" e+ N! c
& S4 Z2 g9 X  C% h  ~) U+ l- ~

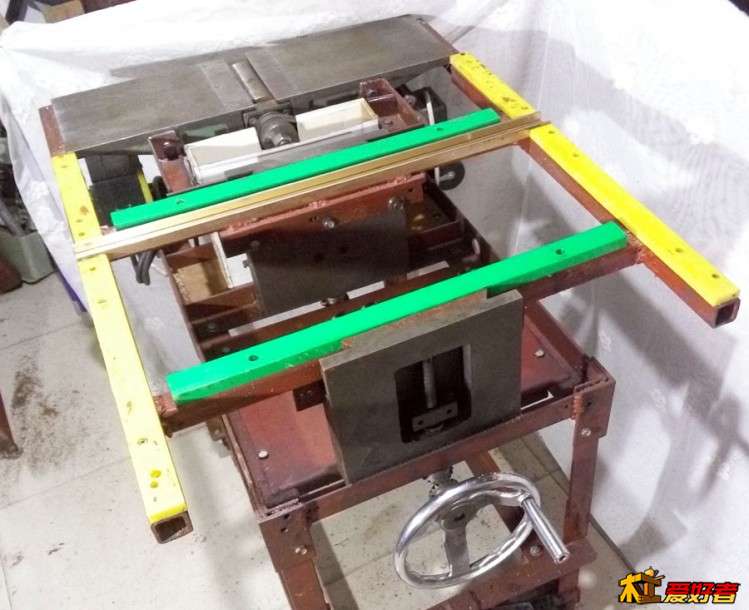

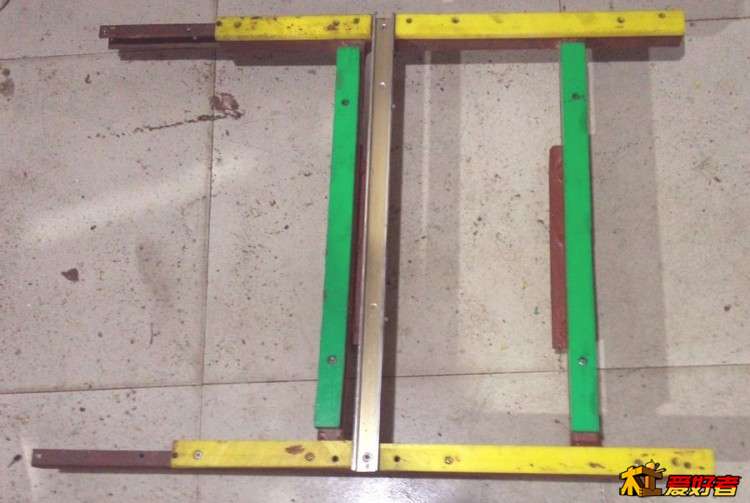

框架正面,上附塑料条及滑槽% W8 V  t' {! h0 h1 ^
P60315-102822.jpg 2 d7 g; P7 r  h1 E6 B

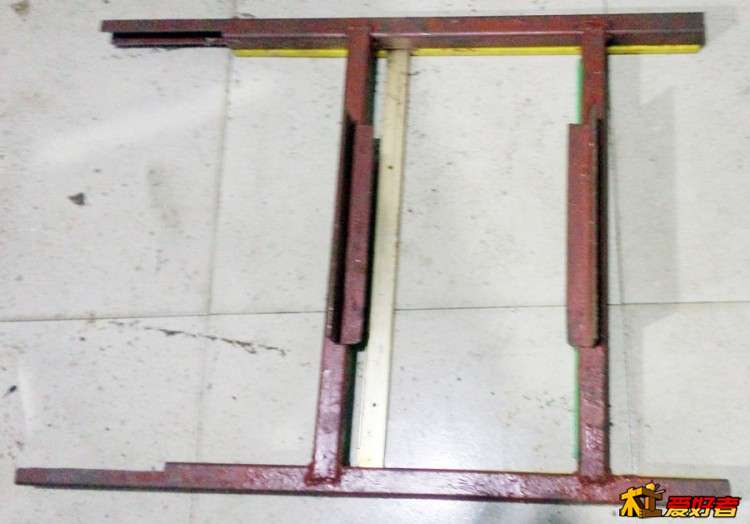

框架反面3 F; N* }. l' j4 |- F) G. O- ^9 {! `2 Y
P60315-102834.jpg   J# C7 z# U( n& i; F$ M3 y1 N
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:28:30 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 21:30 编辑
5 a  A. x7 h9 r5 E

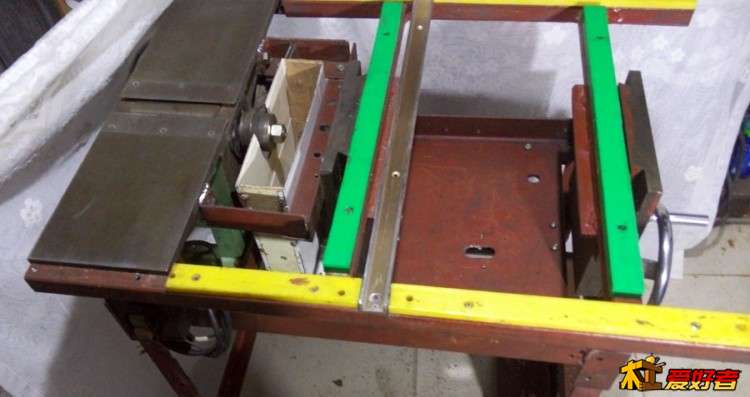

# R% M3 Q) i  w6 i7 K" a7 s主体结构就是这样了$ b# S) [# d) h& U; T! R  |0 ~
P60315-093730.jpg 2 q+ F7 s$ D# e; z% l
P60315-093742.jpg   \' M  Z; \0 `3 R4 v% c  o
! G* g0 m6 h& b+ G6 h% _) p
回复 支持 反对

使用道具 举报

发表于 2016-3-19 21:31:22 | 显示全部楼层
高手,这改动不小
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:36:20 | 显示全部楼层

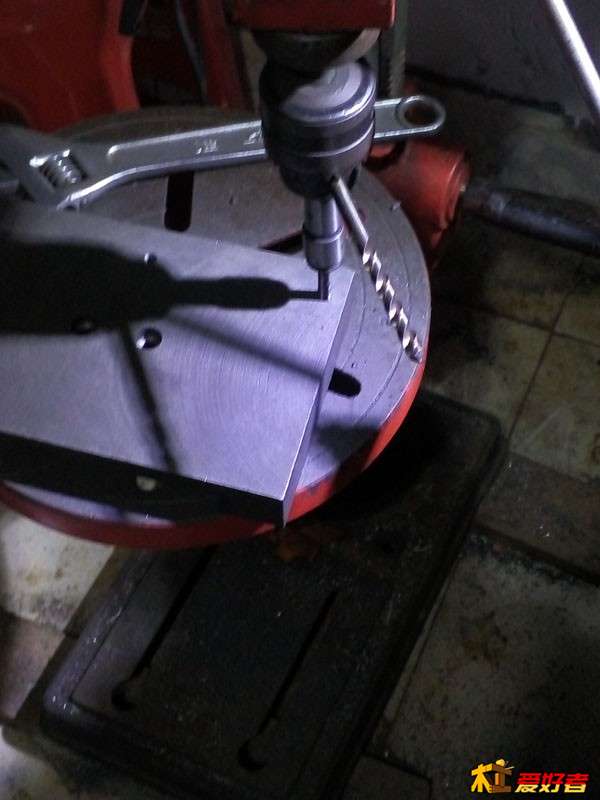

关于用丝锥手动攻丝,我的土法是:为了保证垂直攻丝,先用台钻辅助一下。: C9 r: c9 o7 X: E3 e/ W
' F9 G; @( @4 }) x. [: |
+ Y1 X& \" g; M$ P攻好几牙后,就可以移开钻夹头,用扳手辅助继续往下攻丝。+ c# T4 Q/ C3 M! ^& w+ c  t
2 L' ?1 T9 Q7 [: B3 U7 Q4 P! Z# G
) c  e8 M  ?! Q5 l
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:37:06 | 显示全部楼层

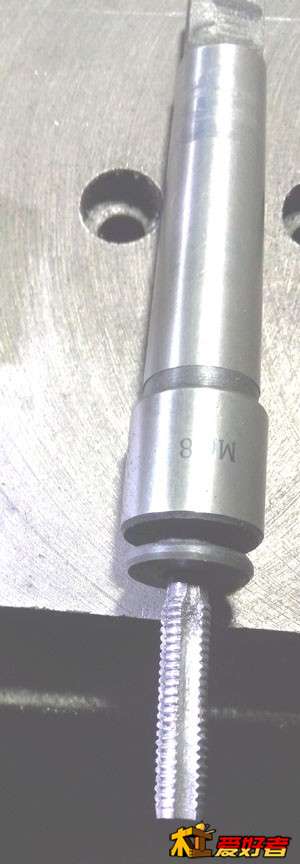

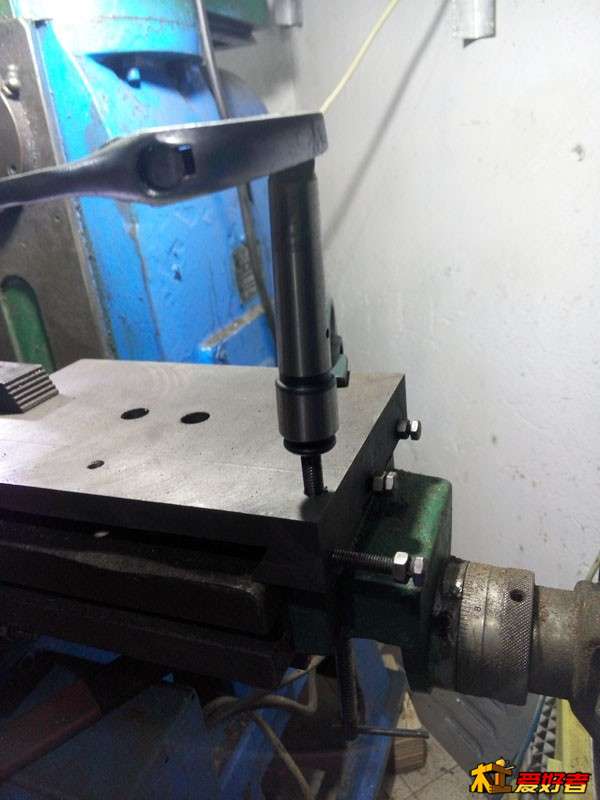

丝锥夹头是个好东西。
, t& y/ b6 q8 z! J! A, J P60222-180634.jpg + W! s4 A+ Y$ W4 O& [& a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:38:15 | 显示全部楼层

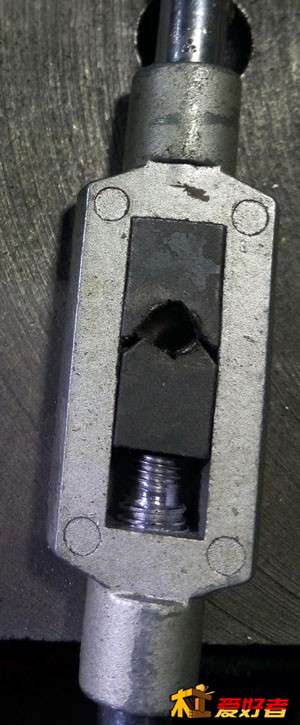

以前买的套装丝锥板牙中,丝锥扳手钢火太差。没用几次就变形了。 P60222-180749.jpg
8 O8 d; ?1 q; Z5 x) w

6 n, d: w1 A' o8 |5 j
& i8 }% i$ \3 q4 s0 w' z( g' `% @0 ^% ^0 h7 P; X  l

# l% y) \/ q8 ]
回复 支持 反对

使用道具 举报

发表于 2016-3-19 21:48:51 | 显示全部楼层
我曾经拥有一台 让我找个理由送人了
8 A' Q1 [+ W; d% R9 ?1 y/ F
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:57:10 | 显示全部楼层
用了丝锥夹头后,钻了几十个孔,一点没损坏
( b1 w8 z; o2 z* W
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:58:43 | 显示全部楼层

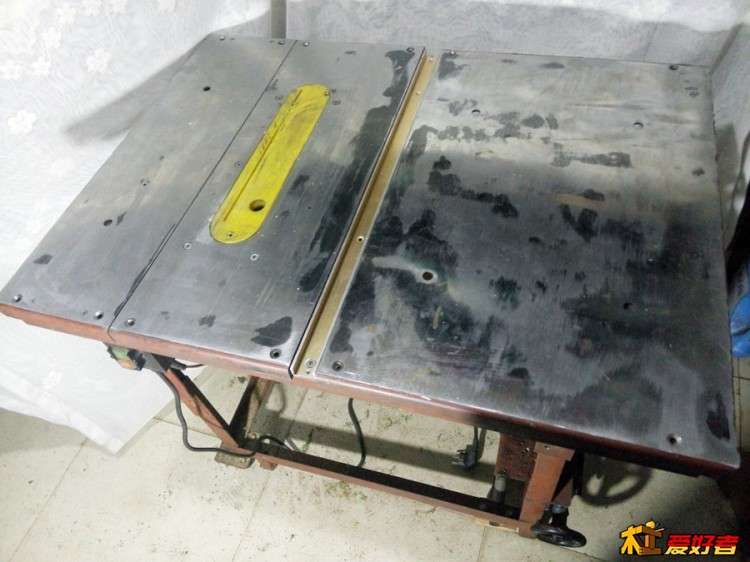

将3块铁板装上锯台框架并用砂带机打磨一下。  @( n/ U1 D# C* s' y+ K
P60317-214715.jpg $ P" j+ }# O  M! ~# {' i
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:02:00 | 显示全部楼层

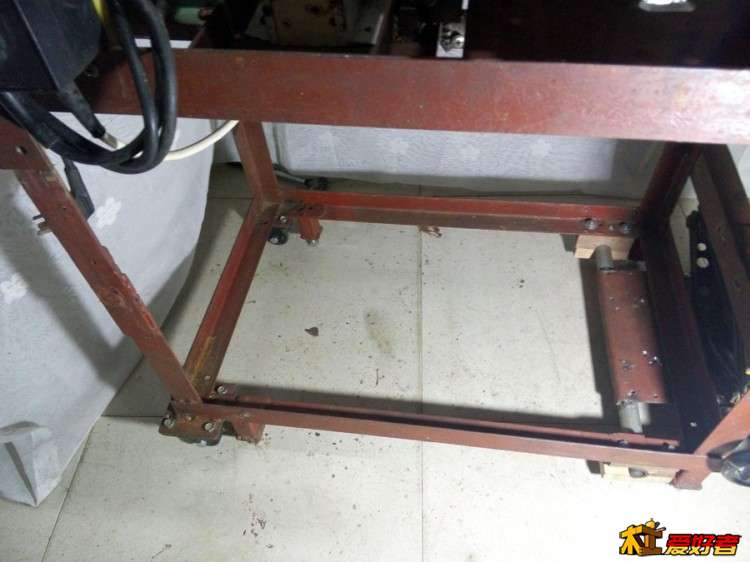

脚轮与机脚结构" Y6 @/ s( r# D: g/ Z

* [( _8 h1 I( e3 b7 [左边两个为2寸低重心定向脚轮。每个负重号称300KG.- F+ k! L$ D: C+ _
P60315-093151.jpg 8 h/ Y1 I$ b. K( p
. ^; ?7 J& Z; z4 h2 `: `

/ N2 B$ C( `3 K5 s, O( Q! P3 u/ G8 D, [0 I9 N
: A7 U/ J4 J2 X' p2 B4 b6 s2 U
6 O) @8 A  Z! |- o, V( o' y0 o
  Y2 y& [/ n8 C, W" m3 ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:03:13 | 显示全部楼层
右边两个为2寸单个负重60KG的万向轮。装在单独一块小铁板下。$ a2 d- a( ]% a  Y( A+ h' w% L
9 }; Y+ x9 A# J8 ^- b& R: V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:07:17 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:10 编辑
) h' `! q2 N2 r. e& l) |0 ?+ f, O0 M. @- H9 W
这块铁板一端焊一段圆管(6分薄壁水管)套在一根4分水管上。4分水管固定在机架下。这样小铁板的另一端就可以上下移动了。 P60221-091900.jpg
7 e$ D/ ]* t" A% y6 C1 Y
3 _! Q7 y. ]: i. u* O. D
  v2 ?' B) a% E5 o$ r( H% G+ C! Q( B1 V. [6 {. V; X
- @3 U) V  ^3 z+ @

6 S: F; C, h' o, W
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 22:11:05 | 显示全部楼层

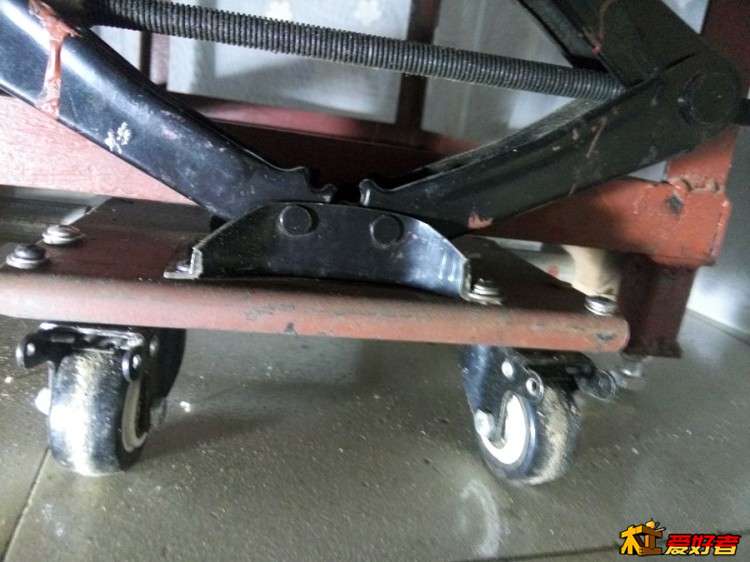

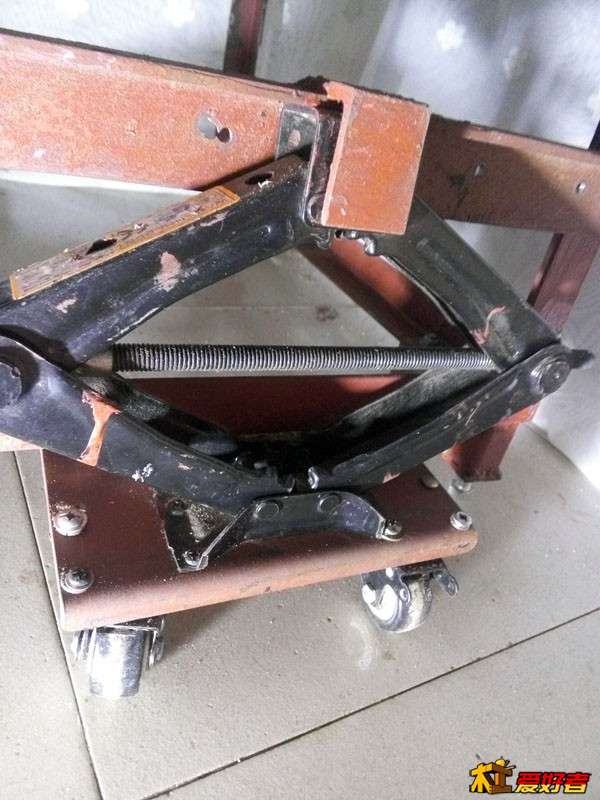

铁板上安装一个车用千斤顶。千斤顶上方顶住一角铁。该角铁固定于机架上。(该机整体重量超100多KG,不用千斤顶是难以升起一端的)
0 @8 c( Z7 W% j+ S) s0 c; b" S P60315-092855.jpg : o/ A' Z1 Z" V7 g: r2 q8 k3 C
P60315-092720.jpg 1 h* ^. j5 J. m) y1 w. G
回复 支持 反对
