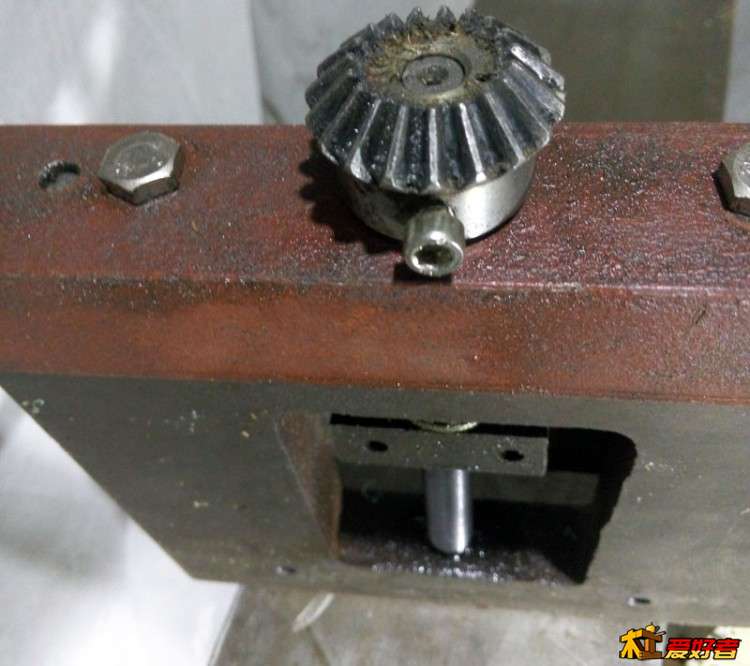

2 }& F' F5 z% J7 A, q6 y" B垫块要放在滑台的下端面,这样增加动滑台的行程。每块垫块钻两个孔,一个是6mm,一个是8mm。滑台上则是在相应部位钻孔攻丝。轴头部安装伞形齿轮处要钻个浅坑,以备安装伞型齿轮紧固螺丝用。% a% A* a. V* E
P60317-210958.jpg - y2 _. }  ]. k7 D

$ ?& R! t/ ]% H) C) D5 X8 T- _) u
3 t: Z! u" i+ @8 ^* o7 ~( o3 l% y+ ]  V. K, P0 s

  R; D$ _- x! v2 A* f
( E, q2 S% f$ {' z
/ c8 R# \. A  S: N5 ~; b/ `4 r- I* ~3 s4 B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:03:31 | 显示全部楼层

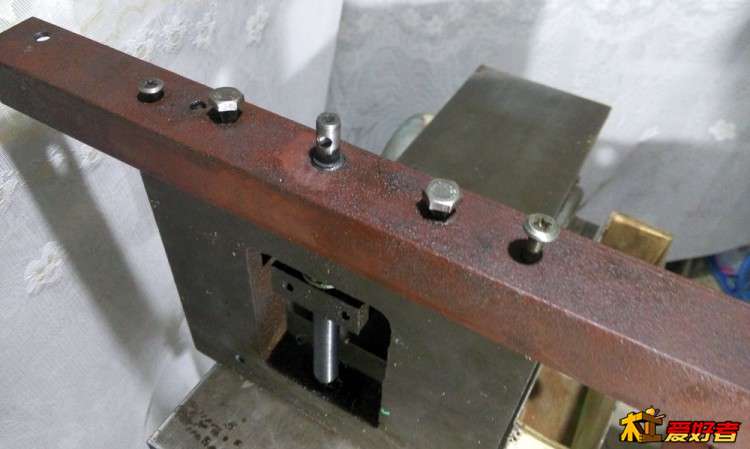

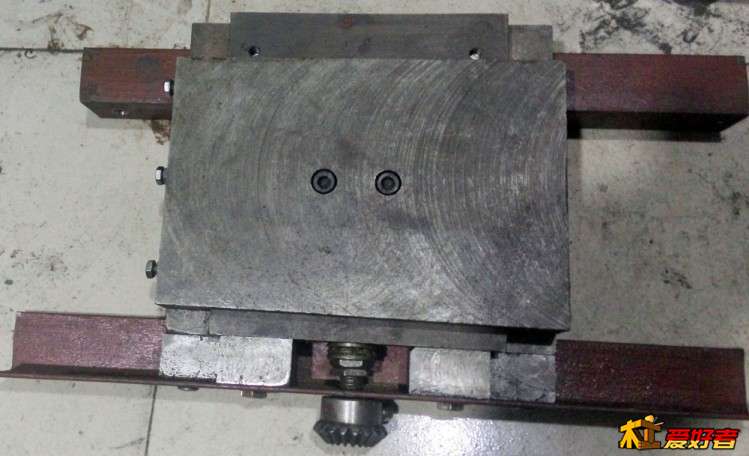

将燕尾槽滑台垫上垫块用两颗8mm两颗6mm螺栓装到角铁上。
0 U$ ], e& ^$ p4 `' Z% v 燕尾槽拖板改造.jpg
) }: y. t( [4 c5 I P60317-211056.jpg
) n, m3 W6 Z0 i; _3 _
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:04:41 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:00 编辑
0 `. C/ x( _+ ]6 @( [  F  c6 X  ]- x' A& O- n8 t. ~
网购90度1比1伞形齿轮4个,2个按照燕尾槽滑台轴直径扩孔。2个按照光轴的直径扩孔。并加工好紧固螺丝的孔(5mm),攻好丝(6mm),我配的是内六角6mm螺丝。注意,螺丝前端要倒角,以配合滑台轴上预钻的浅坑
( d9 G8 D4 h7 \; ]! C0 Q6 Q5 s. m0 G 齿轮.jpg
; F! E: h3 H$ z1 R8 e
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:05:31 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:00 编辑
3 @2 \9 f$ D8 V1 H2 L& Z  c% E( A/ ~1 V% q
将伞型齿轮装到燕尾槽滑台轴上,上紧紧固螺丝(一定要上的紧紧的,以免以后工作中松动打滑)。$ `. z8 E! O2 t/ l8 x
P60317-211312.jpg * r5 ?7 ~6 \3 h  D4 o- g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:06:43 | 显示全部楼层

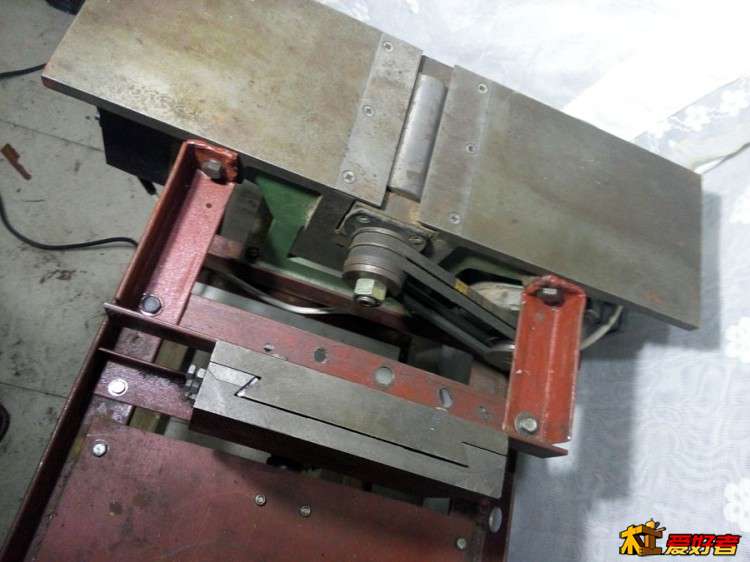

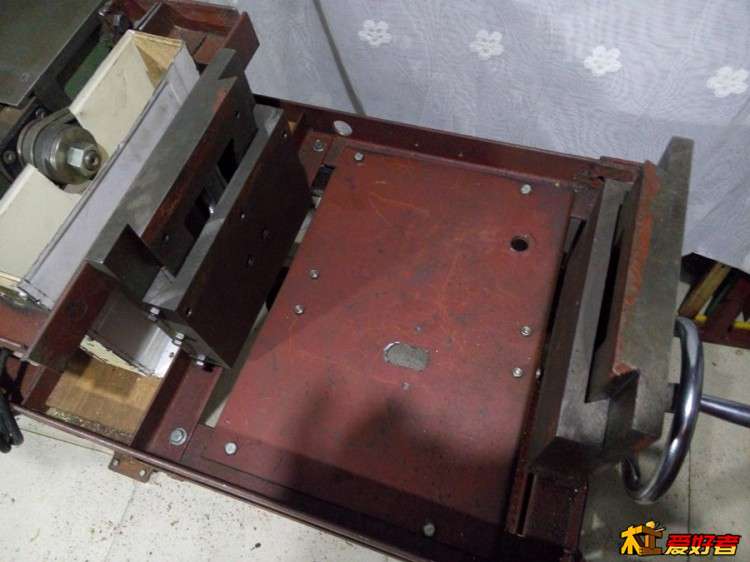

再将燕尾槽滑台和角铁倒过来装到机架上。 P60317-211538.jpg 0 x* n& W) P! p1 N- w
, }# `# K* u/ x. t0 E' c: ]
$ }4 K4 X- N1 |4 i& W* `
5 e+ E! V( k; C! `4 |4 Y5 J! n
5 {  K6 L4 |" W5 x  S
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:08:06 | 显示全部楼层
两个燕尾槽滑台都装好了。
- }( j- _& Y- W7 I P60315-101313.jpg
. C& \  ]% P1 b% G+ b6 M6 r
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:11:04 | 显示全部楼层
换个角度看看。
4 c8 Q: }) |- \: N$ }" B! J P60315-102656.jpg + Q* e5 O  K+ I, X+ [/ {
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:12:10 | 显示全部楼层

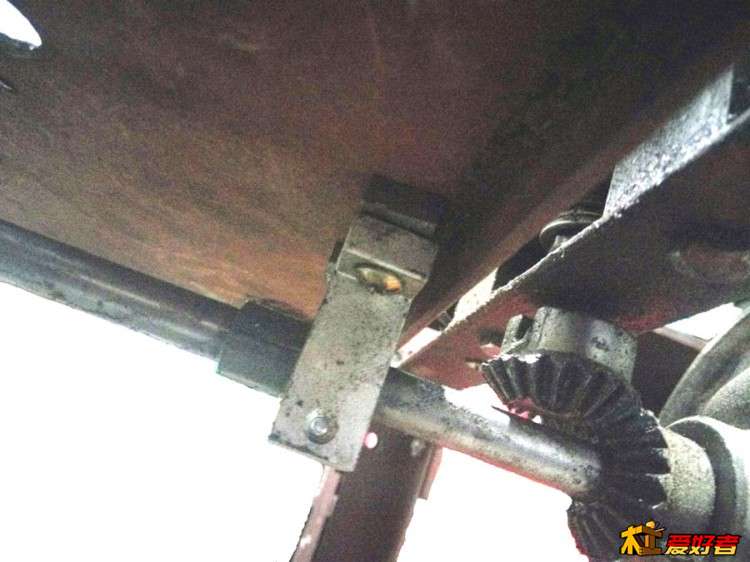

燕尾槽滑台底部伞型齿轮联接特写。
3 p# j$ Z" z! A7 D5 d4 j 燕尾槽拖板下部伞型齿轮安装细部.jpg 3 b7 i; x, V  v
回复 支持 反对

使用道具 举报

发表于 2016-3-19 21:12:12 | 显示全部楼层
哈哈,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:14:01 | 显示全部楼层

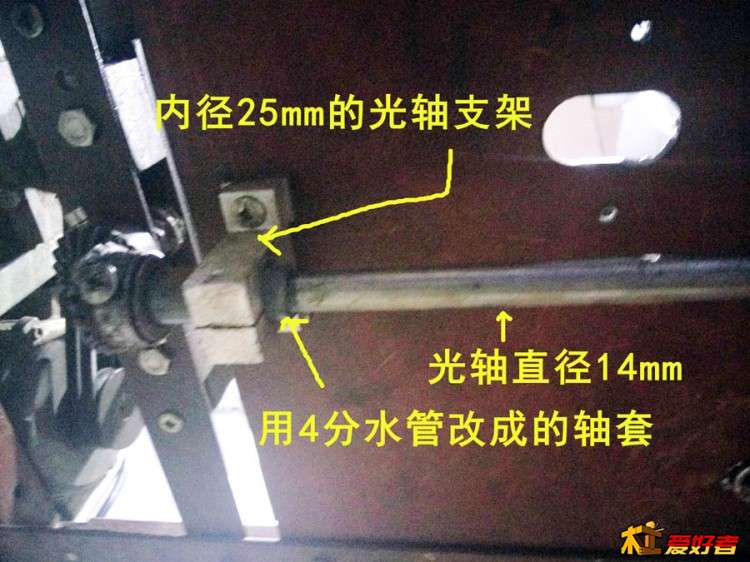

靠近手轮端伞型齿轮安装细部
) l  N, s& Y& F/ i: v5 f2 E0 L. i" ?+ a1 z8 U* c5 E
外部燕尾槽拖板下部伞型齿轮安装.jpg * J5 ?: M( E& [& I0 V
P60310-205704.jpg : k- [) b# c0 n+ Y7 r+ S
% a- i( A3 |# f( B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:14:57 | 显示全部楼层

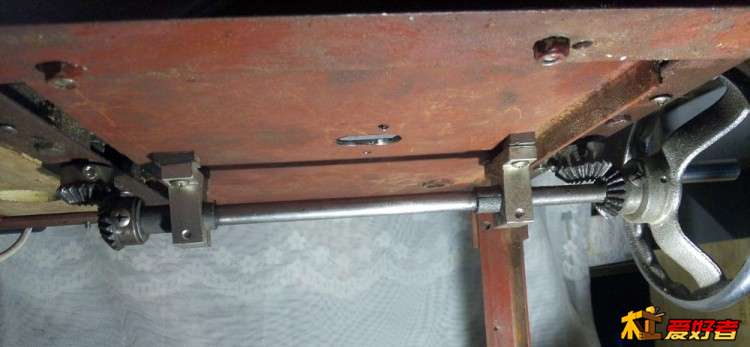

伞型齿轮传动整体结构。
& V+ t) G' n8 }& D6 a P60315-093053.jpg
6 {6 E  H$ Z6 ?& U6 n
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:17:58 | 显示全部楼层

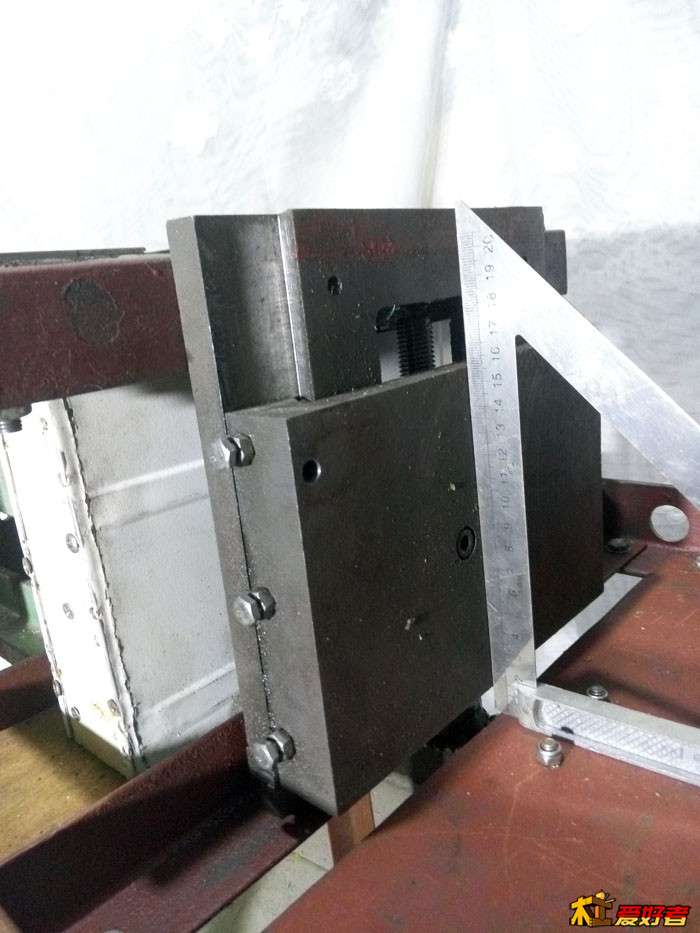

锯台的升降机构已经好了,还要解决升降机构的稳定性问题,虽然燕尾槽滑台下端与机架已牢固连接,但单端连接是不稳定的,更不能保证90度垂直。于是,要做个门型连接架,将左侧燕尾槽滑台的上部与三合一机身牢固连接,并保证90度垂直。同时,这个小框架还要作为分料刀的安装架。
+ L6 R; W% Q) J) X$ I, S# z/ Q P60221-092020.jpg
* k3 y) y7 {! H& |9 P4 I
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:19:10 | 显示全部楼层
垂直度很重要!2 K) f. J$ @* `& P. b1 g
P60317-213344.jpg ' M3 H% {4 x6 z. b
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-19 21:21:05 | 显示全部楼层
本帖最后由 珠海樵夫 于 2016-3-19 23:04 编辑 " {/ k' ^; _# x: o" h* T: K
0 Z1 Z" l; u5 k% c
现在要做锯台了。
0 S$ v5 Z) M! Y) _锯台面板准备用4mm厚铁板做,只因手中有这种材料,有个朋友原是准备做水箱,后觉得用铁板做简直是弱智,现在那么多不怕水的材料,干嘛非得用最怕水的铁板做?知道我喜欢瞎折腾,于是就送给我了。" }$ z5 l$ l; M% Y/ T/ l
水箱是用大型压床折好再焊接好的,箱口有10mm折边,箱口至箱底尺寸为606mm,与我计划的锯台宽度差不多,我当然要尽量利用这现成的的折边,有了折边,铁板的平整度不就有保证了!

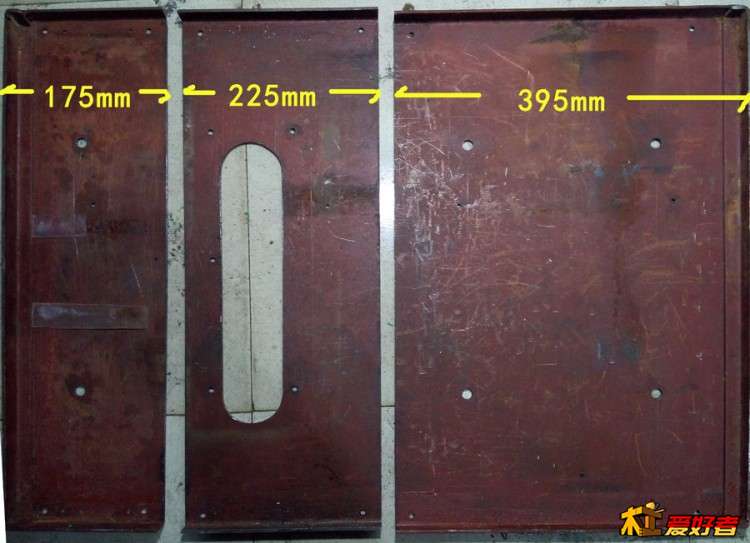

; K" u+ j3 v  _& p$ {: J于是,用云石机装上底板和切割片,利用导轨(此导轨和吴新导轨差不多,但价格便宜很多),从水箱上裁下3块料。(当时又是没拍照片,就用现在加工好的照片看看吧)。将这3块铁板上铣床,铣平边沿。如下图。% `, q5 L9 W# A& h
) m# E2 x7 N& f4 I6 |0 U- Z$ h8 _2 s3 V
回复 支持 反对

使用道具 举报
