四脚八叉榫卯剖图模型

苦竹林 · 发表于 2022-2-6 02:34:06

zcszhong 发表于 2022-02-05 22:54
1 w, T: S9 {) K4 g- H4 T看个模型就醉了歪了显原“形”了。这文才别献形了！

zcszhong · 发表于 2022-2-6 08:24:49

拉巴特发表于 2022-02-06 00:043 c) M+ D' `- i" j1 [; O
你会啥？
3 P7 `" }# T9 G除了自我陶醉做个变形金刚自以为得了个八叉外，还会啥？
1 d; R) ]4 I: M立体几何，立体几何不行+ q( X4 d( D7 X; C% a
画法几何，画法几何不行; A* v. h: h! S
工程制图，工程制图不行- y$ c+ @; p! n! U+ K( P0 ?) Y
除了搬弄些似是而非的名词，你还会啥？% S y g+ b0 D# T, i
好为人师？
' D% b: \2 L- p% e, S2 Y) H时不我待？$ n) _! ]8 J6 w5 j
说你误人子弟都轻了。
+ f: Q, o5 v4 K6 y在八叉上你就是个垃圾。

在隔壁你拉巴特称人为老头！老头老者年长之辈也。在论坛称长辈为八叉上的垃圾，你敢胡说。给拉巴特一个忠告：过年期间给长辈拜年管好那个嘴别秃噜出垃圾！

来自苹果APP客户端

拉巴特 · 发表于 2022-2-6 08:35:51

zcszhong 发表于 2022-02-06 08:24
8 i# p. _1 _2 n在隔壁你拉巴特称人为老头！老头老者年长之辈也。在论坛称长辈为八叉上的垃圾，你敢胡说。给拉巴特一个忠告：过年期间给长辈拜年管好那个嘴别秃噜出垃圾！

先分类，再鞠躬？
老头，你能不能教点好的，有益的，不那么低级的？

来自安卓APP客户端

邪恶有道 · 发表于 2022-2-6 09:22:48

呵呵

来自安卓APP客户端

邪恶有道 · 发表于 2022-2-6 09:24:02

不是古人不懂，反而是古人聪明。

来自安卓APP客户端

邪恶有道 · 发表于 2022-2-6 09:33:01

我文化低，我看着很复杂，精力都挺充沛，可惜无益于传承。

来自安卓APP客户端

zcszhong · 发表于 2022-2-6 12:03:47

邪恶有道发表于 2022-02-06 09:33: a( E. C3 I* q2 _) E
我文化低，我看着很复杂，精力都挺充沛，可惜无益于传承。

了解一下这个图。榫头与传统的作法有差异

来自苹果APP客户端

zcszhong · 发表于 2022-2-6 14:37:17

棋手发表于 2022-02-05 21:47

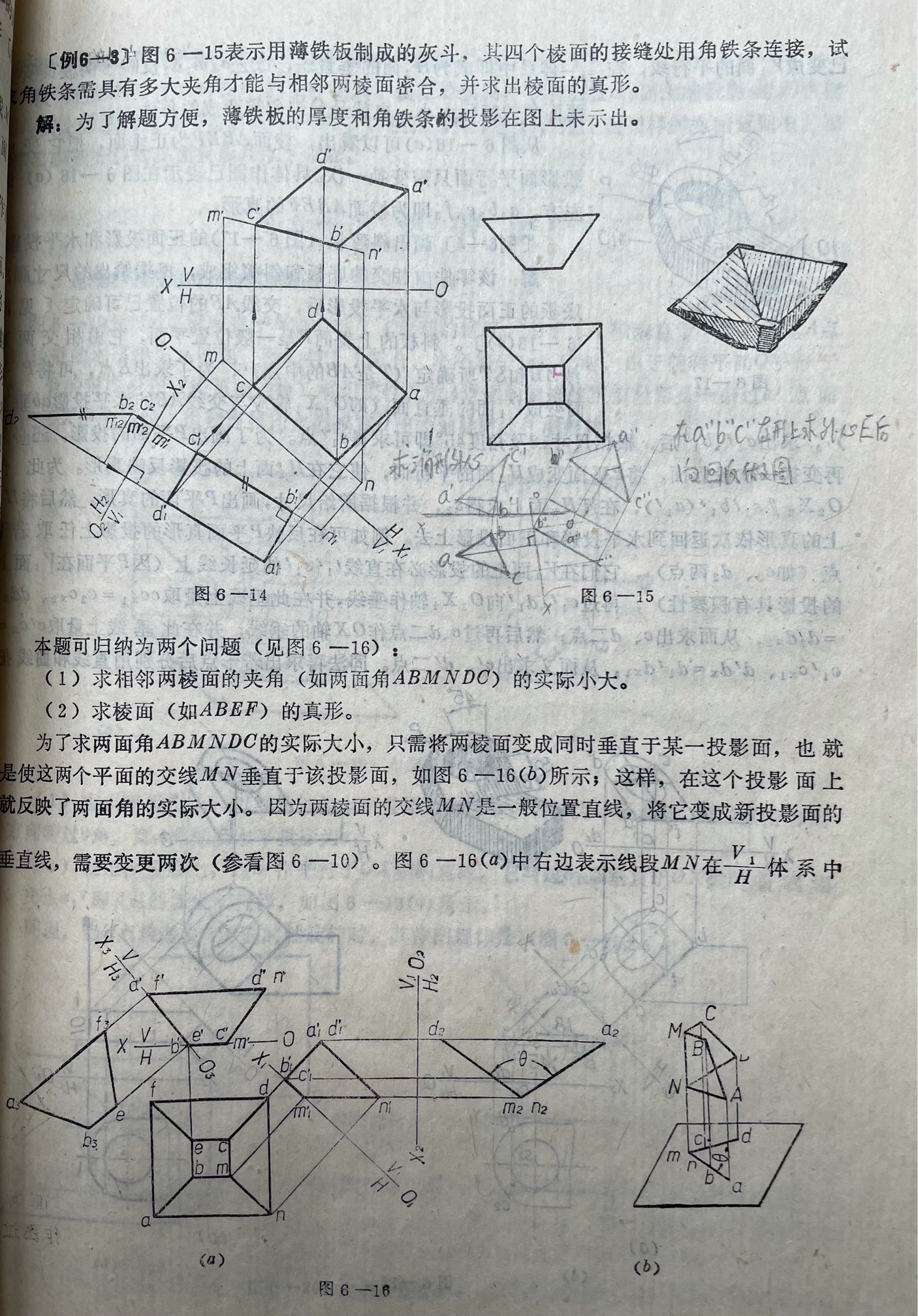

$ ^+ V. @* @4 I看了各位同仁的讨论，不管说的对、错，都是为了探索准确、合理做出四脚八叉凳，我支持所有参与讨论的人！回到正题，发表一下我个人的见解：我父亲和我哥（我们是家族木匠）做过四脚八叉凳，四条腿的每个腿相邻两面的夹角确实不是90度（夹角所在的截面垂直两相邻面），但腿的戴面确实是平行四边形。有了这个认识，下一步也是最重要的一步，就是如何正确刨出腿料（确定腿料戴面平行四边形其中的一个角度）根据腿的斜度，画出腿的平、立视图，再用大学制图里的两次换面法，将腿的最小戴面（此戴面与腿四条棱线垂直），由三斜面（与平、立、左视图均不平行），换到平面图平行的位置，这样腿的实角就放出来了，用角度尺确定好角度，刨出相邻两面，打勒子就可刨出另两面，这样就可刨出腿料。其他画线，作为一个成手木匠应该都不是问题了！这里，重点和难点在于：腿的最小戴面是三斜面，在三视图中反映不出腿实际角度，要反映出实际角度必须用两次换面法。在做斗的过程，也要用到两次换面法，或旋转法，都是为了解决三斜面的问题！！

来自苹果APP客户端

zcszhong · 发表于 2022-2-6 14:38:25

先锋木艺发表于 2022-02-05 23:11$ i2 B) G" e2 X& G5 E
你看我这个斗。我做完就两边各出了一个五毫米的高度。我两刨子刨去完活

来自苹果APP客户端

zcszhong · 发表于 2022-2-6 14:43:32

棋手发表于 2022-02-05 21:47
, F, ~- P8 ]. Y+ Y( L: I' i看了各位同仁的讨论，不管说的对、错，都是为了探索准确、合理做出四脚八叉凳，我支持所有参与讨论的人！回到正题，发表一下我个人的见解：我父亲和我哥（我们是家族木匠）做过四脚八叉凳，四条腿的每个腿相邻两面的夹角确实不是90度（夹角所在的截面垂直两相邻面），但腿的戴面确实是平行四边形。有了这个认识，下一步也是最重要的一步，就是如何正确刨出腿料（确定腿料戴面平行四边形其中的一个角度）根据腿的斜度，画出腿的平、立视图，再用大学制图里的两次换面法，将腿的最小戴面（此戴面与腿四条棱线垂直），由三斜面（与平、立、左视图均不平行），换到平面图平行的位置，这样腿的实角就放出来了，用角度尺确定好角度，刨出相邻两面，打勒子就可刨出另两面，这样就可刨出腿料。其他画线，作为一个成手木匠应该都不是问题了！这里，重点和难点在于：腿的最小戴面是三斜面，在三视图中反映不出腿实际角度，要反映出实际角度必须用两次换面法。在做斗的过程，也要用到两次换面法，或旋转法，都是为了解决三斜面的问题！！

来自苹果APP客户端

棋手 · 发表于 2022-2-6 17:32:32

先锋木艺发表于 2022-2-5 23:11
9 S5 b: Y2 U# y你看我这个斗。我做完就两边各出了一个五毫米的高度。我两刨子刨去完活

斗做的非常好！高水平！

zcszhong · 发表于 2022-2-7 09:29:32

拉巴特发表于 2022-02-06 08:35
, v4 E+ j2 x$ X/ T) X先分类，再鞠躬？+ B. W9 h( Y6 I* b
老头，你能不能教点好的，有益的，不那么低级的？

有益的高级的还真不好评判。智商这东西不可以上称！据范伟说他的有两斤多！称论文吧！

来自苹果APP客户端

zcszhong · 发表于 2022-2-10 10:15:09

描述很绕口，很难绘图描述证明
一，四腿八叉的腿是归方木料（长方体）

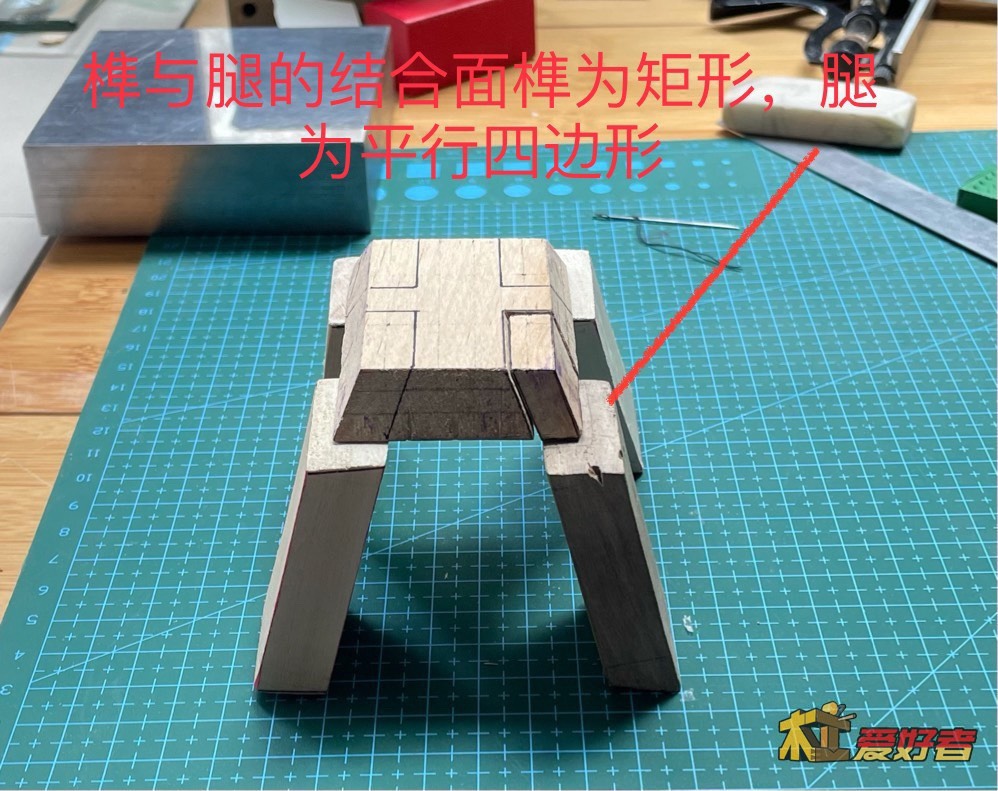

1，复斜以后形成一个新的平行六面体。（榫头）这个新平行六面体上下两面平行地面是平行四边形。另外四个面两两可以称为有垂直关系的平行四边形。
二，四腿八叉的凳面是长方体

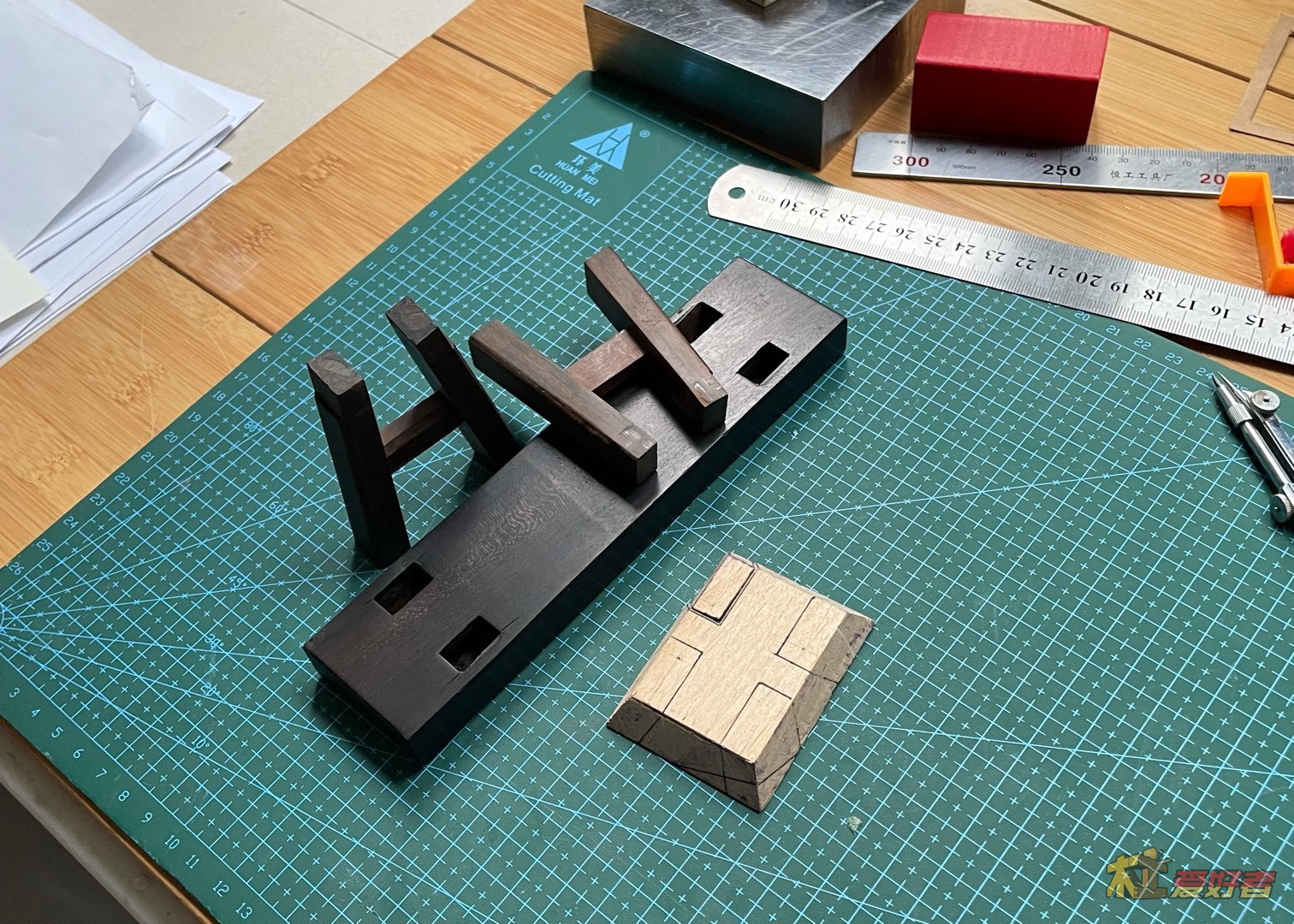

1，四个卯孔划线复斜之后是在凳面上形成四个矩形
2，卯孔内形成一个平行六面体，上下两面是矩形，其余四面是平行四形，各面之间没有垂直关系

来自苹果APP客户端

zcszhong · 发表于 2022-2-10 13:42:45

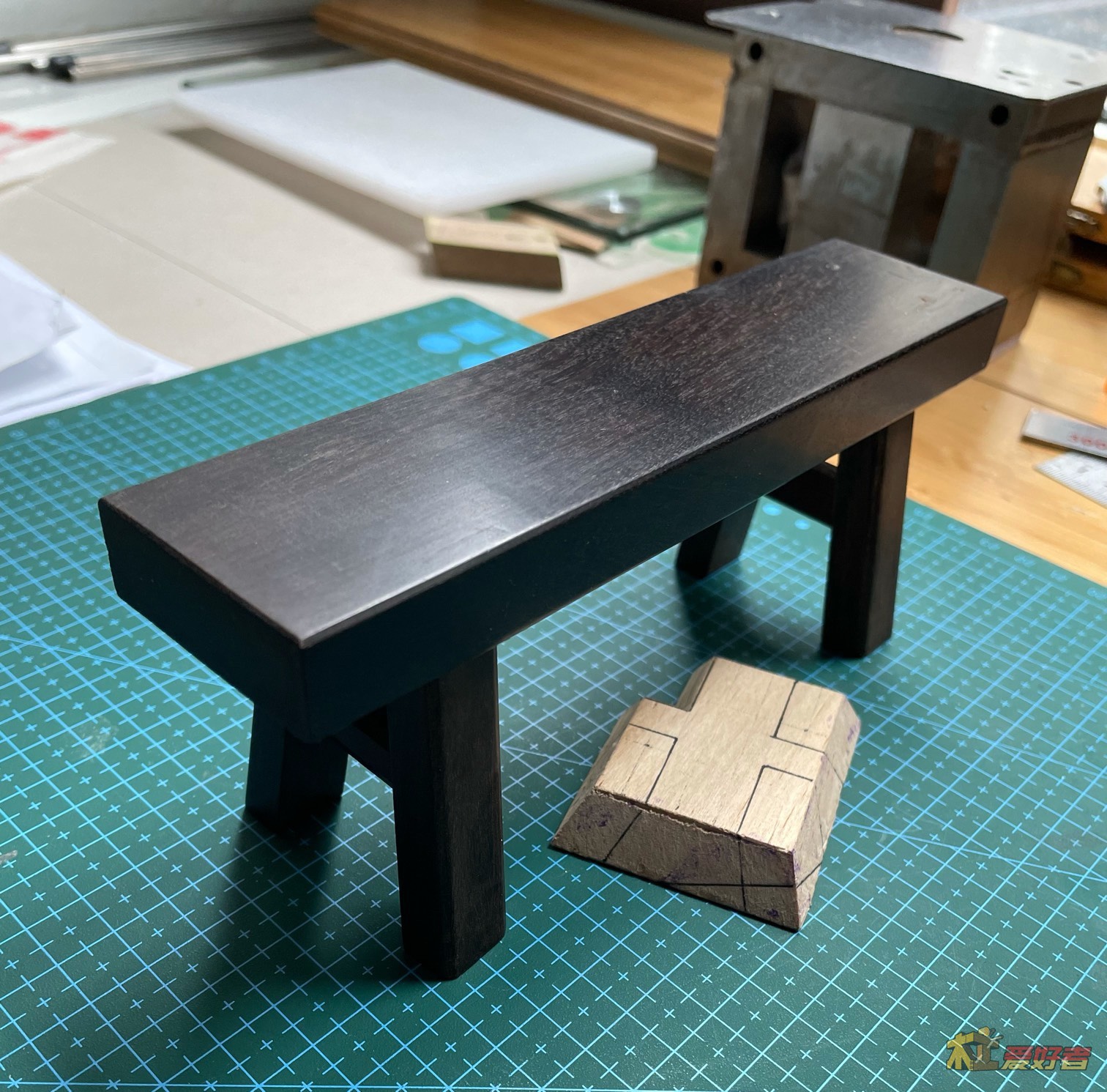

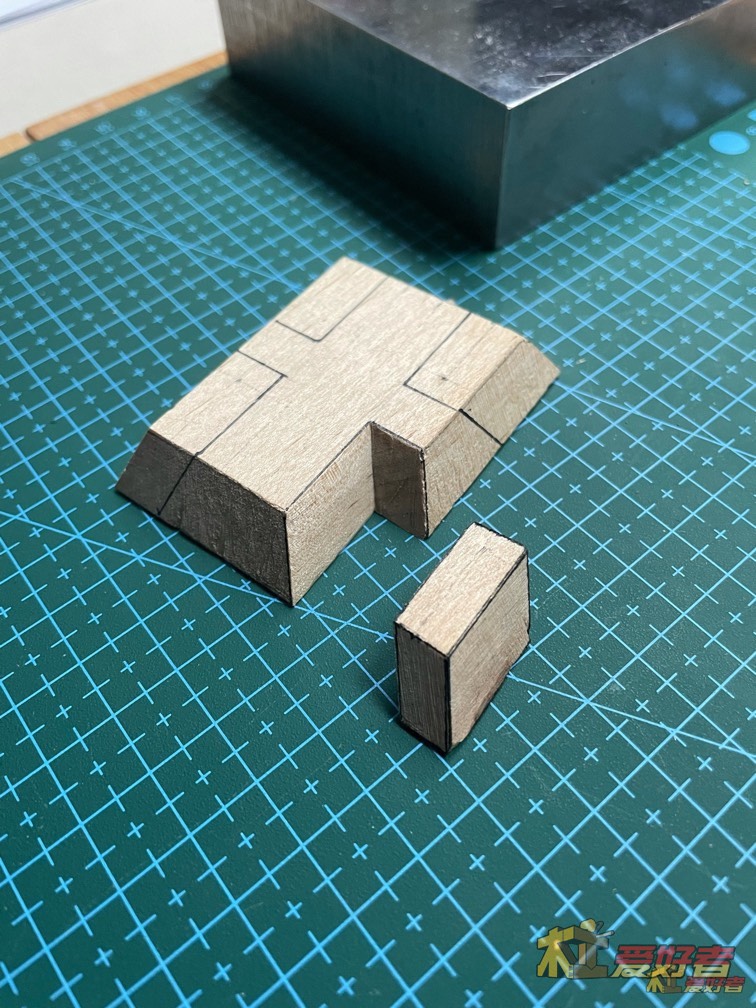

哪位有精密小台锯？按凳面复斜划线四刀就可以切出模型中的小块榫头
但是有一点点小技巧

来自苹果APP客户端

zcszhong · 发表于 2022-2-11 09:18:56

来自苹果APP客户端
