四脚八叉榫卯剖图模型

新正 · 发表于 2022-1-24 08:24:06

拉老师爱着急，路见不对，拔刀就怼，都是木工弟兄，别伤和气

zcszhong · 发表于 2022-1-24 09:56:21

新正发表于 2022-01-24 08:21% D4 G8 }, }" g- }9 A
拉老师是我们的大V，楼主还是仔细再琢磨一下，千万别说让他学高中立体几何这样的话，纯理论的东西我这个学过高中立体几何的也听他的

拉老师，哪个学校？诲人不倦

zcszhong · 发表于 2022-1-24 10:30:07

四脚八奓

huyr1945 · 发表于 2022-1-24 12:09:46

楼主，你说的其实也没问题。按你这样做，顶底脚确实是矩形，但是你的腿就不是方腿了。

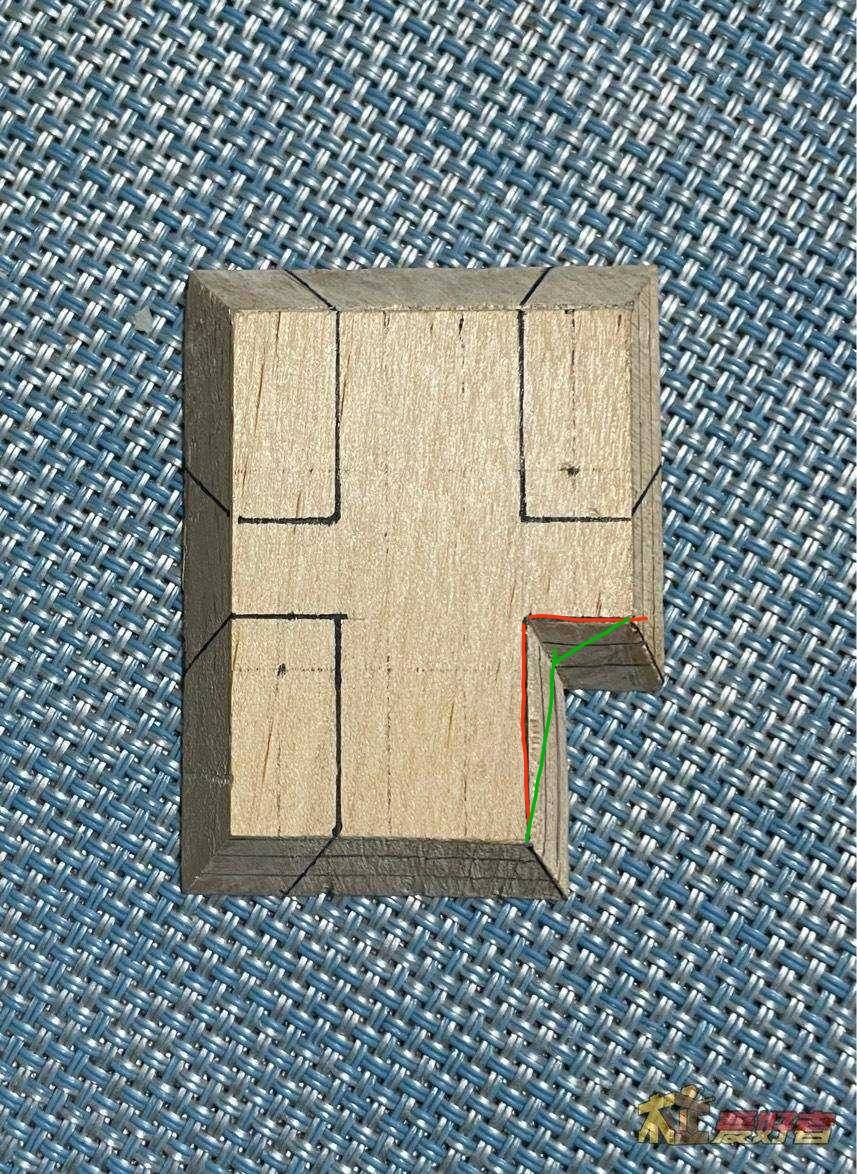

我发的这图上，如果你红角是直角，那么因为腿是带斜度的，所以腿方不方得量绿角。很明显，绿角不是90度了。

拉老师说的是啥呢，绿角90度（也就是方腿），那么红角必然就不是90度了，所以顶底面不是矩形。

上海老曾 · 发表于 2022-1-24 12:17:37

建议楼祝用一根腿料再做一次相同的实验，看看能不能得到一样的结果。

huyr1945 · 发表于 2022-1-24 12:18:46

huyr1945 发表于 2022-01-24 12:09$ V a4 A2 a* S
楼主，你说的其实也没问题。按你这样做，顶底脚确实是矩形，但是你的腿就不是方腿了。
9 C9 E6 P; {& h0 g4 W* `1 W我发的这图上，如果你红角是直角，那么因为腿是带斜度的，所以腿方不方得量绿角。很明显，绿角不是90度了。
5 D5 R8 ^6 R( n+ c/ n9 x' D* p) f" h4 ]3 `# }$ K# ^
拉老师说的是啥呢，绿角90度（也就是方腿），那么红角必然就不是90度了，所以顶底面不是矩形。

实际操作中，差这1，2度其实无所谓。但楼主你这种思维方式相当于为了榫在凳面露出的部分是矩形，整条腿和腿上的榫、板凳上的眼，全都不是方的了，这得多难做？
拉老师说的那种，方腿，方榫，方眼，最后榫多出凳面的部分齐平锯掉，端面的平行四边形自然就出来了。很明显这样更科学。

zcszhong · 发表于 2022-1-24 12:30:34

上海老曾发表于 2022-01-24 12:17& v. d* g- n+ h
建议楼祝用一根腿料再做一次相同的实验，看看能不能得到一样的结果。

联想一下：切下了一块，再切三块胶沾上就是一条短腿

zcszhong · 发表于 2022-1-24 12:33:37

huyr1945 发表于 2022-01-24 12:18
- b( \. v; S8 W& h7 g* x0 A- _实际操作中，差这1，2度其实无所谓。但楼主你这种思维方式相当于为了榫在凳面露出的部分是矩形，整条腿和腿上的榫、板凳上的眼，全都不是方的了，这得多难做？" m' U) D: p$ S# F2 p4 x7 k0 R d
拉老师说的那种，方腿，方榫，方眼，最后榫多出凳面的部分齐平锯掉，端面的平行四边形自然就出来了。很明显这样更科学。

榫在卯里腿在外。见腿不见榫卯

昊虞 · 发表于 2022-1-24 12:35:52

挺好玩的

zcszhong · 发表于 2022-1-24 13:34:16

huyr1945 发表于 2022-01-24 12:09' O {+ `0 K) j- C4 G' t3 Q1 n
楼主，你说的其实也没问题。按你这样做，顶底脚确实是矩形，但是你的腿就不是方腿了。
0 Q3 D. L( `7 i; ~% t ?我发的这图上，如果你红角是直角，那么因为腿是带斜度的，所以腿方不方得量绿角。很明显，绿角不是90度了。 J, F, S5 B& Q% Z" B
3 O& s) _# Q. }/ Y
拉老师说的是啥呢，绿角90度（也就是方腿），那么红角必然就不是90度了，所以顶底面不是矩形。

你应该换个角度说：红角是90度绿角就不是90度了！我给你点赞

zcszhong · 发表于 2022-1-24 13:39:16

huyr1945 发表于 2022-01-24 12:09" S% J0 I" [+ x# m4 I( {& U
楼主，你说的其实也没问题。按你这样做，顶底脚确实是矩形，但是你的腿就不是方腿了。
3 b- s2 n. _6 D: T$ R我发的这图上，如果你红角是直角，那么因为腿是带斜度的，所以腿方不方得量绿角。很明显，绿角不是90度了。
7 w7 U0 J) z/ B% |* h/ D" `
拉老师说的是啥呢，绿角90度（也就是方腿），那么红角必然就不是90度了，所以顶底面不是矩形。

你再换个思路：榫是平行六面体，腿是矩形上做了一个六面体榫，两者之间平行四边形相切！不知道你能明白不？

拉巴特 · 发表于 2022-1-24 14:32:38

zcszhong 发表于 2022-01-24 13:39- g, t) {* U+ ] l9 i; w
你再换个思路：榫是平行六面体，腿是矩形上做了一个六面体榫，两者之间平行四边形相切！不知道你能明白不？

平行四边形相切，

拉巴特 · 发表于 2022-1-24 14:37:34

相交会共线，要么平行，共面。相切是个啥？

拉巴特 · 发表于 2022-1-24 14:38:37

再扯内裤都掉了

zcszhong · 发表于 2022-1-24 14:43:26

拉巴特发表于 2022-01-24 14:37
2 R2 w0 Q$ u) x! v P1 O2 T9 @9 n相交会共线，要么平行，共面。相切是个啥？

两条直线相交于一点，两平面相切于一条线。平面切圆柱形成一面。你可以选择垂直切圆或者斜切椭圆。只有一次机会呀！
