【新手向】从零开始DIY雕刻机

fobyellow

sdacc 发表于 2020-7-16 16:37
这机器太霸气了。运动质量大力就大，和花岗石底板的固定，底板开孔攻丝会不会影响平面度，螺丝拧大力了会 ...

螺丝是有力矩标准的，我以前也经常干这事，总觉得大力才能出奇迹，把M6的10.9级螺丝拉长过，后来看了一篇德国人拍的视频，专门讲螺丝的锁紧力矩，有大量的测试项目，看完之后就老实多了
/ w" F( V% B4 u' ^- ], E+ l7 m

fobyellow

znz 发表于 2020-7-16 13:32
电子的东西需要什么帮忙……尽管开口
我熟悉所有的线路无论线性电路还是数字电路及元器件……

: ~" f4 X$ C: }7 F& E( g$ _( C+ O& j同行，本人是靠电路吃饭的，由于不会打麻将，只能每天搬搬铁锻炼身体
0 X- q5 L+ M% ?; F3 F% E

心灵De另一半

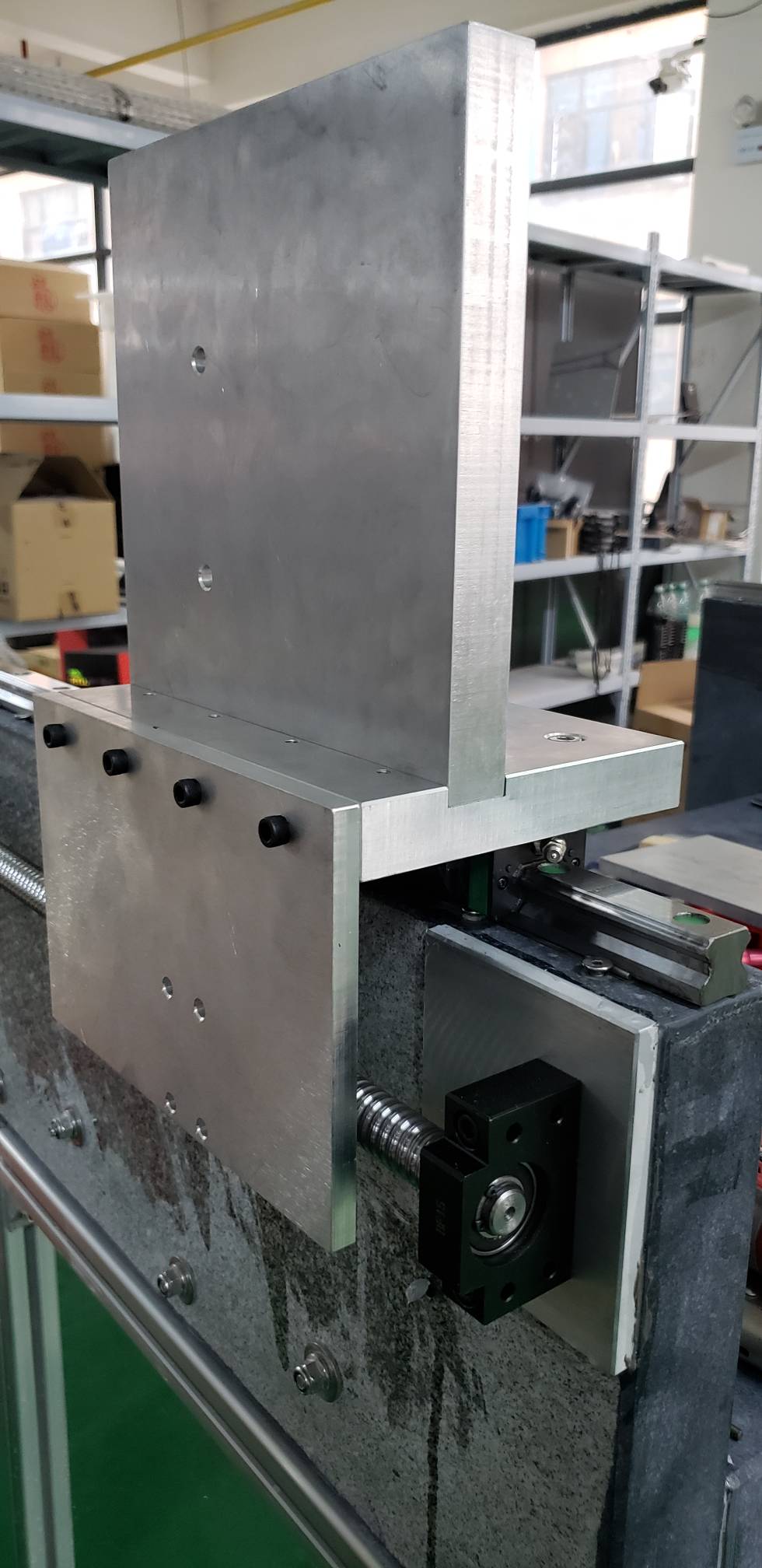

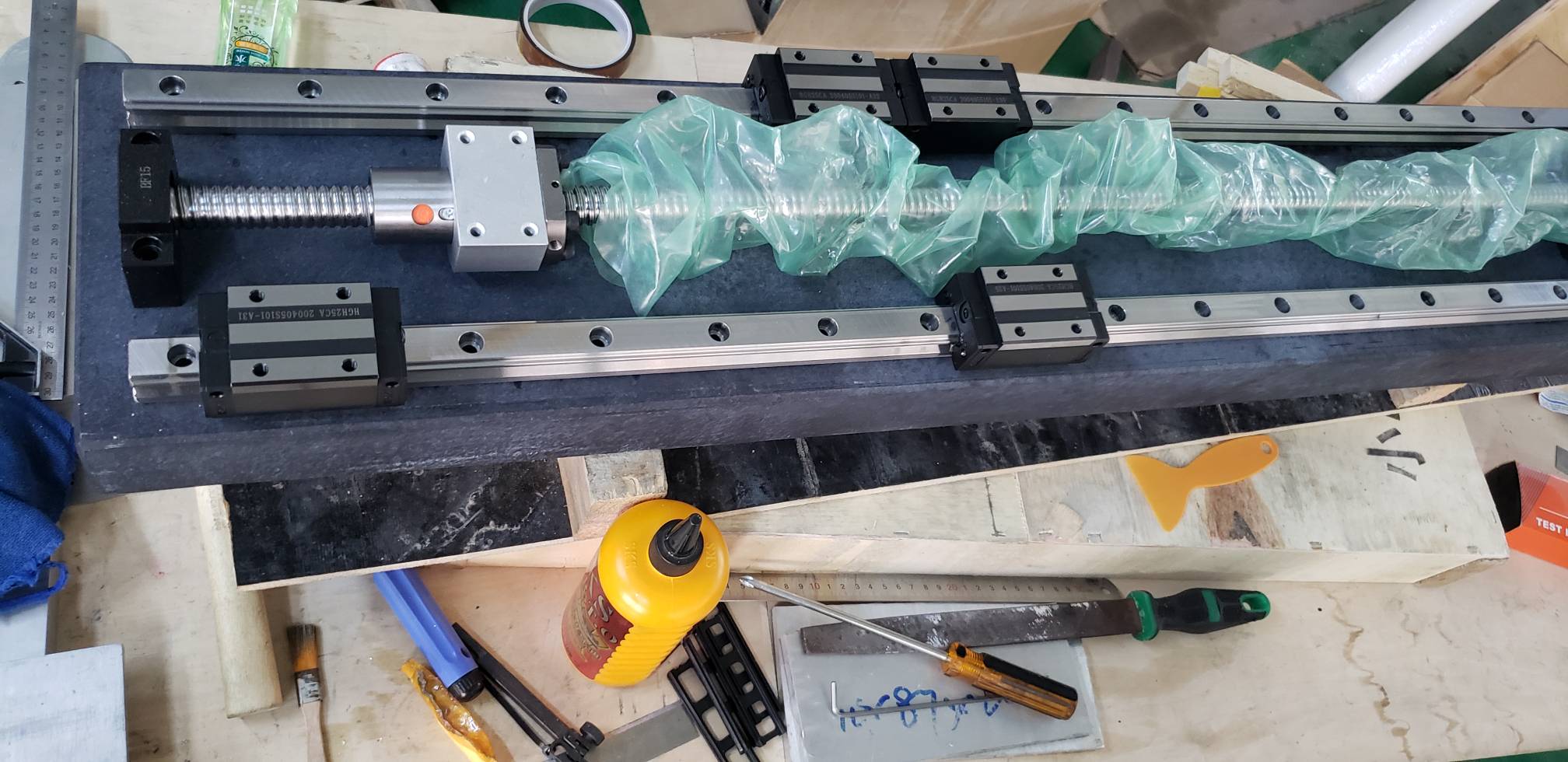

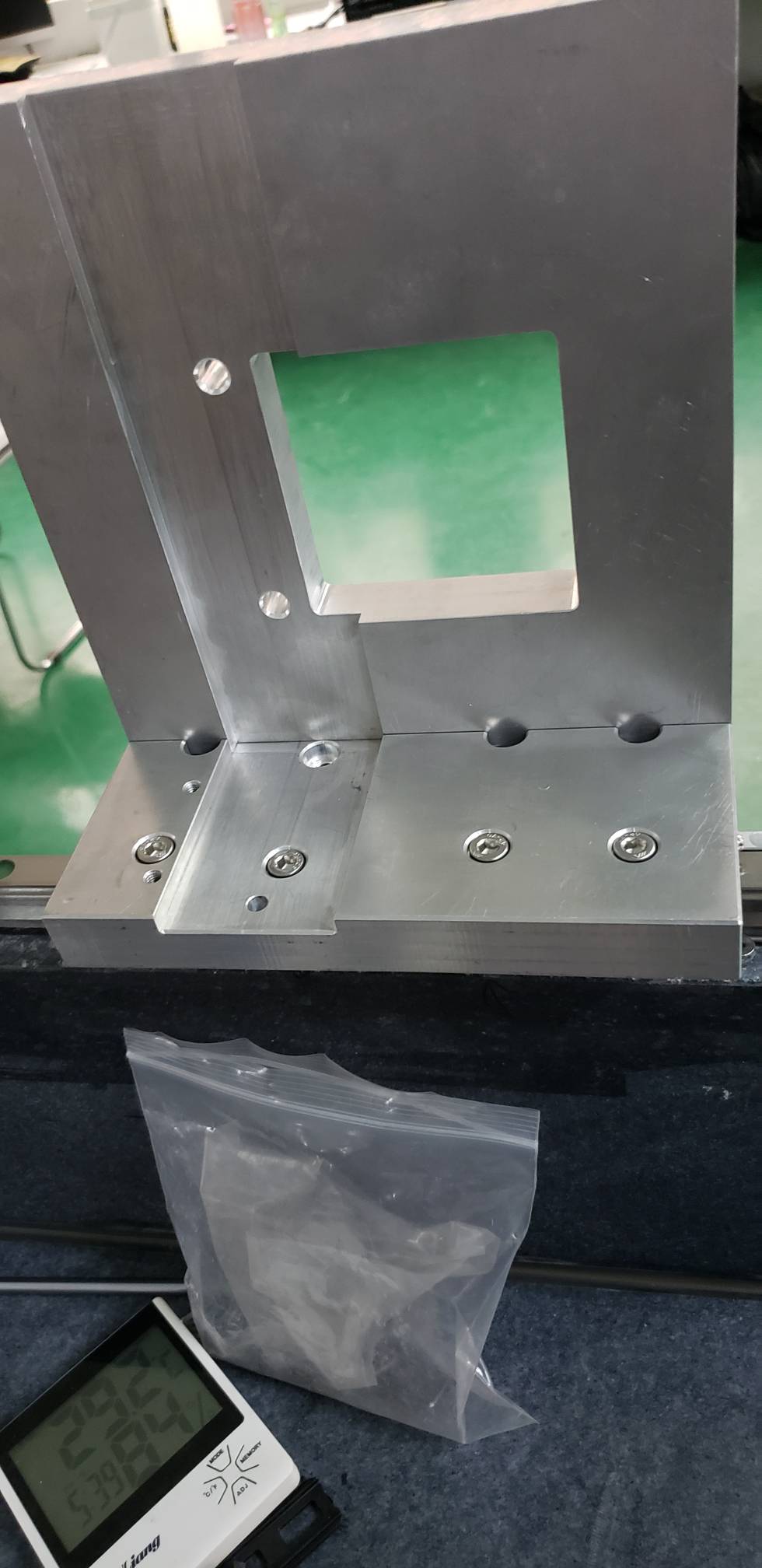

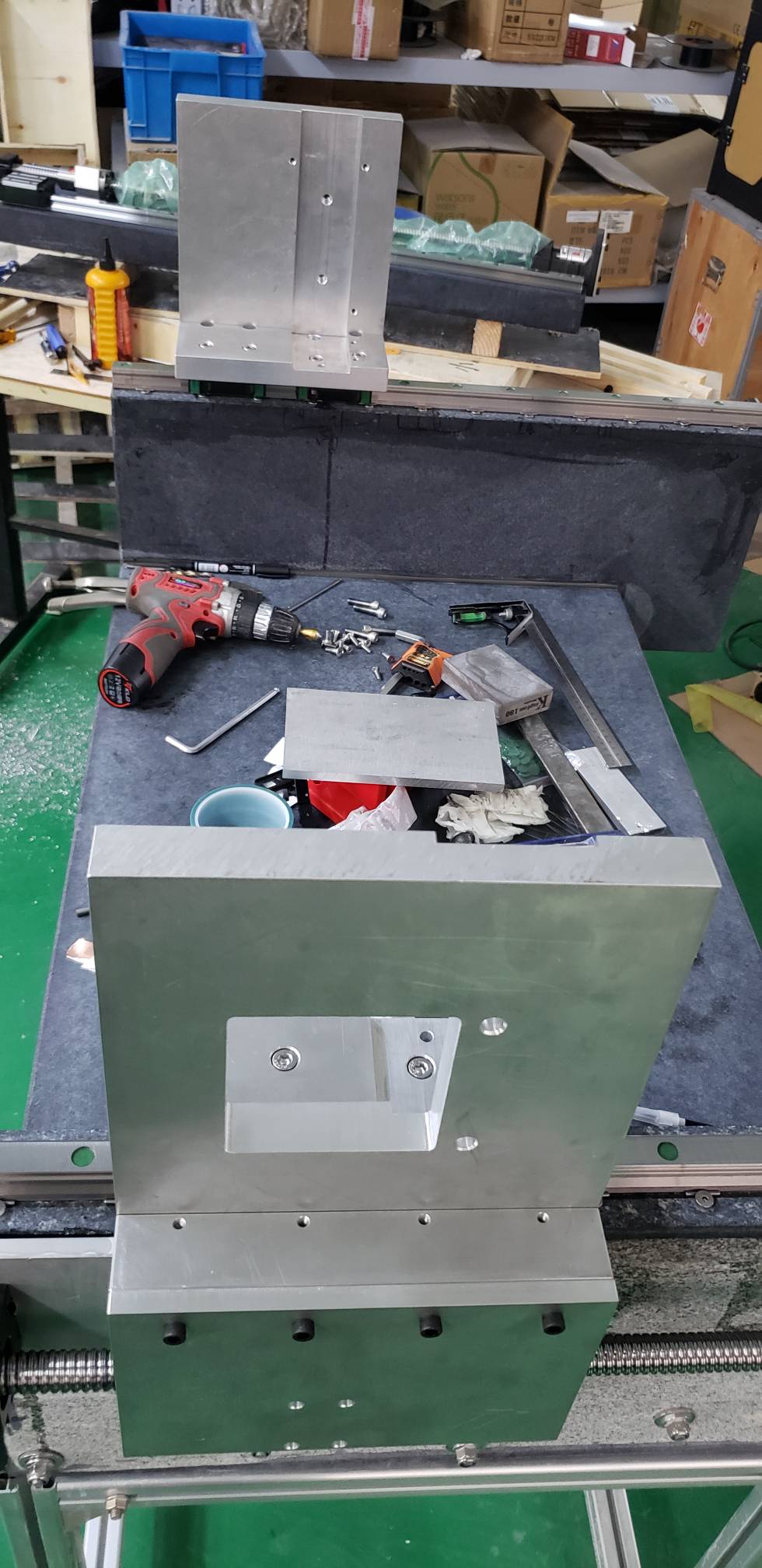

今天有点闲工夫，搞了下，把X轴拖板搞定了心累！
' }4 ~# i( {  h) b+ ^
2 x' a( Z# w. H( B- i9 C# D



& L( t, Y4 F0 |, u& b

来自安卓APP客户端

znz

fobyellow 发表于 2020-07-17 11:28
/ ^6 L! K6 ]  d/ |5 n$ i  l同行，本人是靠电路吃饭的，由于不会打麻将，只能每天搬搬铁锻炼身体

来自安卓APP客户端

znz

心灵De另一半 发表于 2020-07-17 17:39
今天有点闲工夫，搞了下，把X轴拖板搞定了心累！

9 C+ y5 r" {" n8 f9 |好好校调……努力u级

来自安卓APP客户端

心灵De另一半

znz 发表于 2020-7-20 15:17
好好校调……努力u级

# ~( q0 C0 n8 D1 O) Z6 |: W不可能u级的，我这里环境不行，到0.1的精度我就心满意足了，毕竟我要的是刚性！
6 b4 _* p  \) F# q  a+ @

心灵De另一半

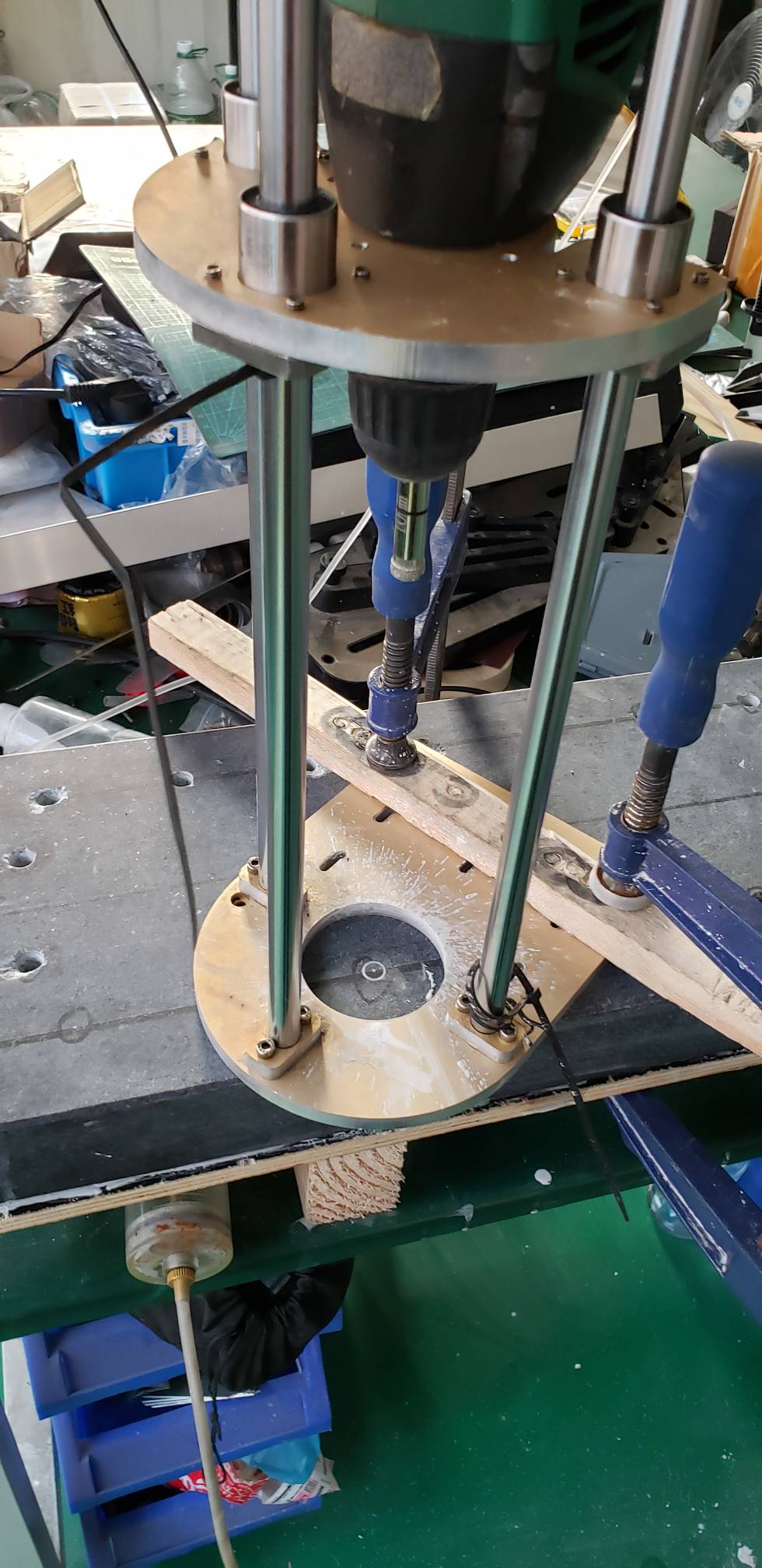

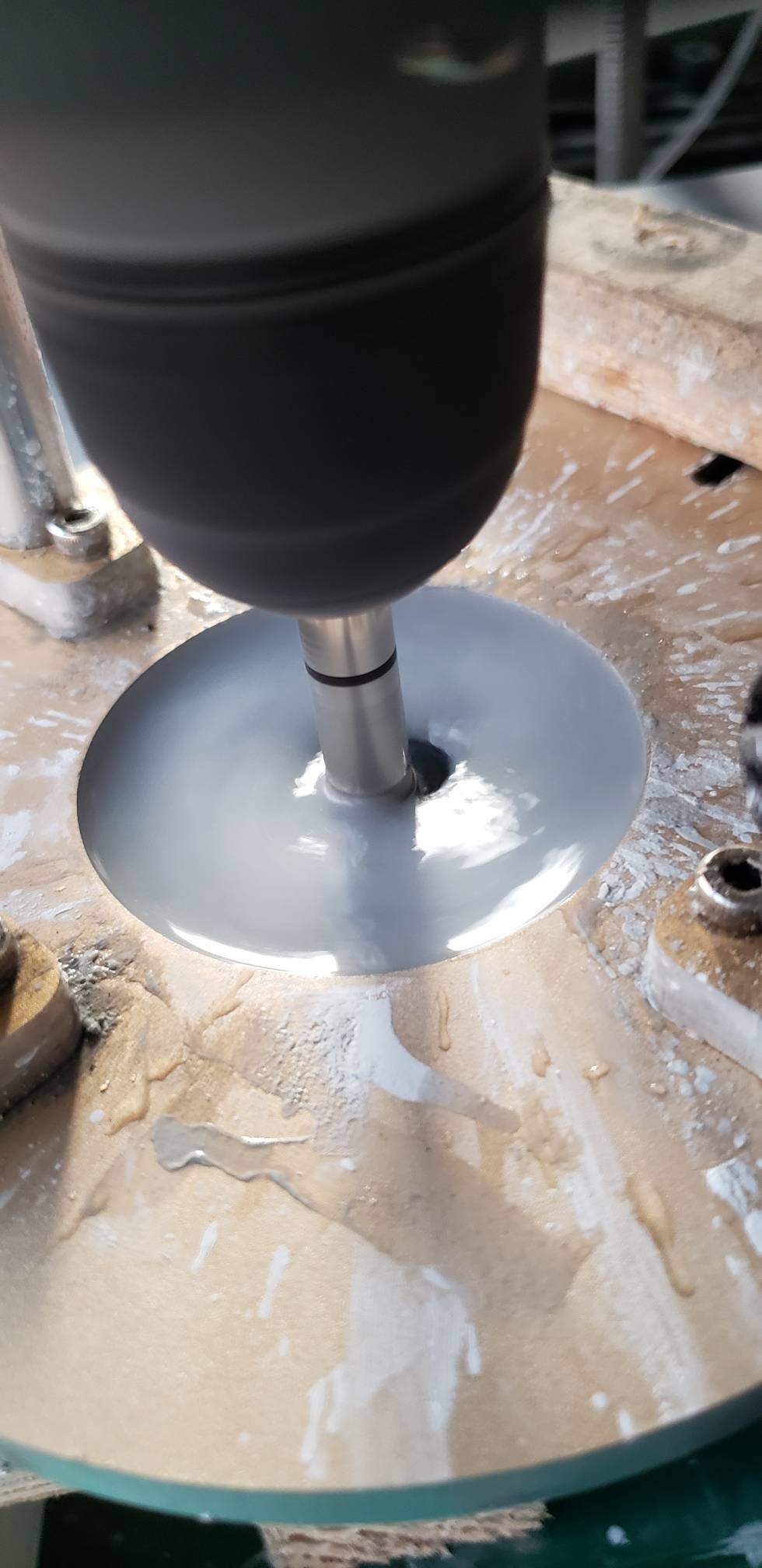

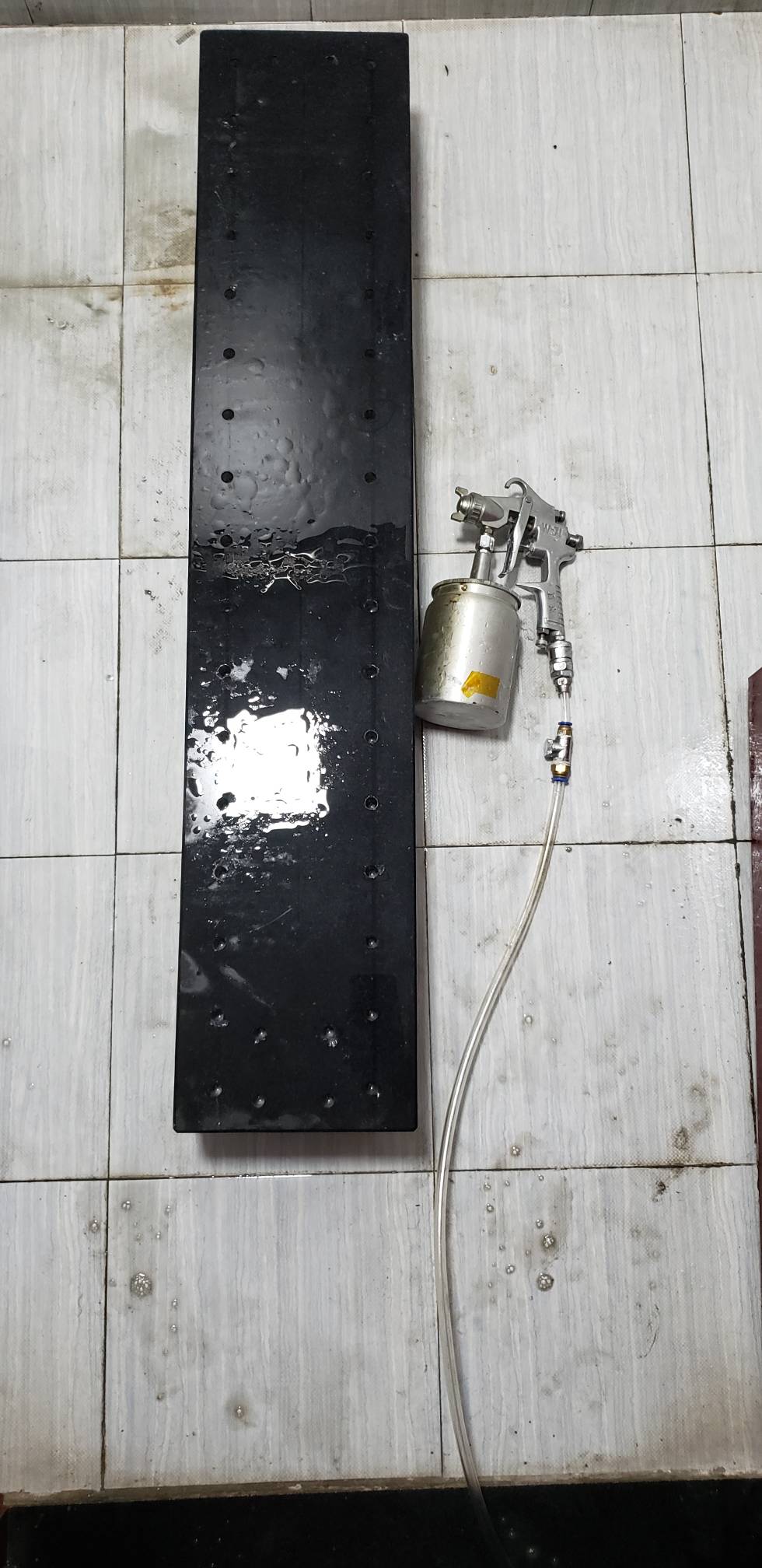

更新，晚上加个班，争取把龙门导轨固定孔打好离成功不远了，Fight！Fight！！


4 I, ~( h3 L" M% c4 e" Z

来自安卓APP客户端

心灵De另一半

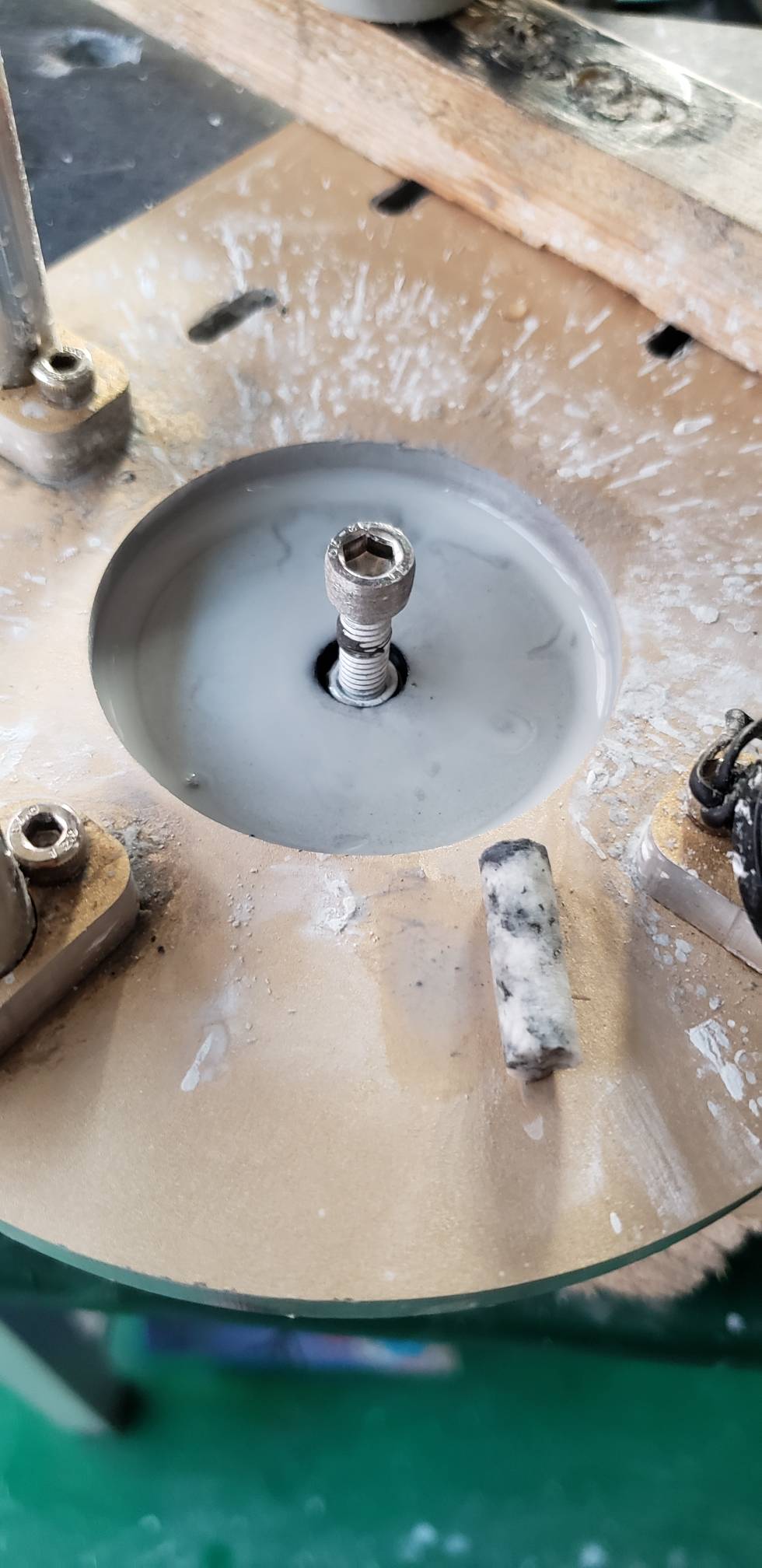

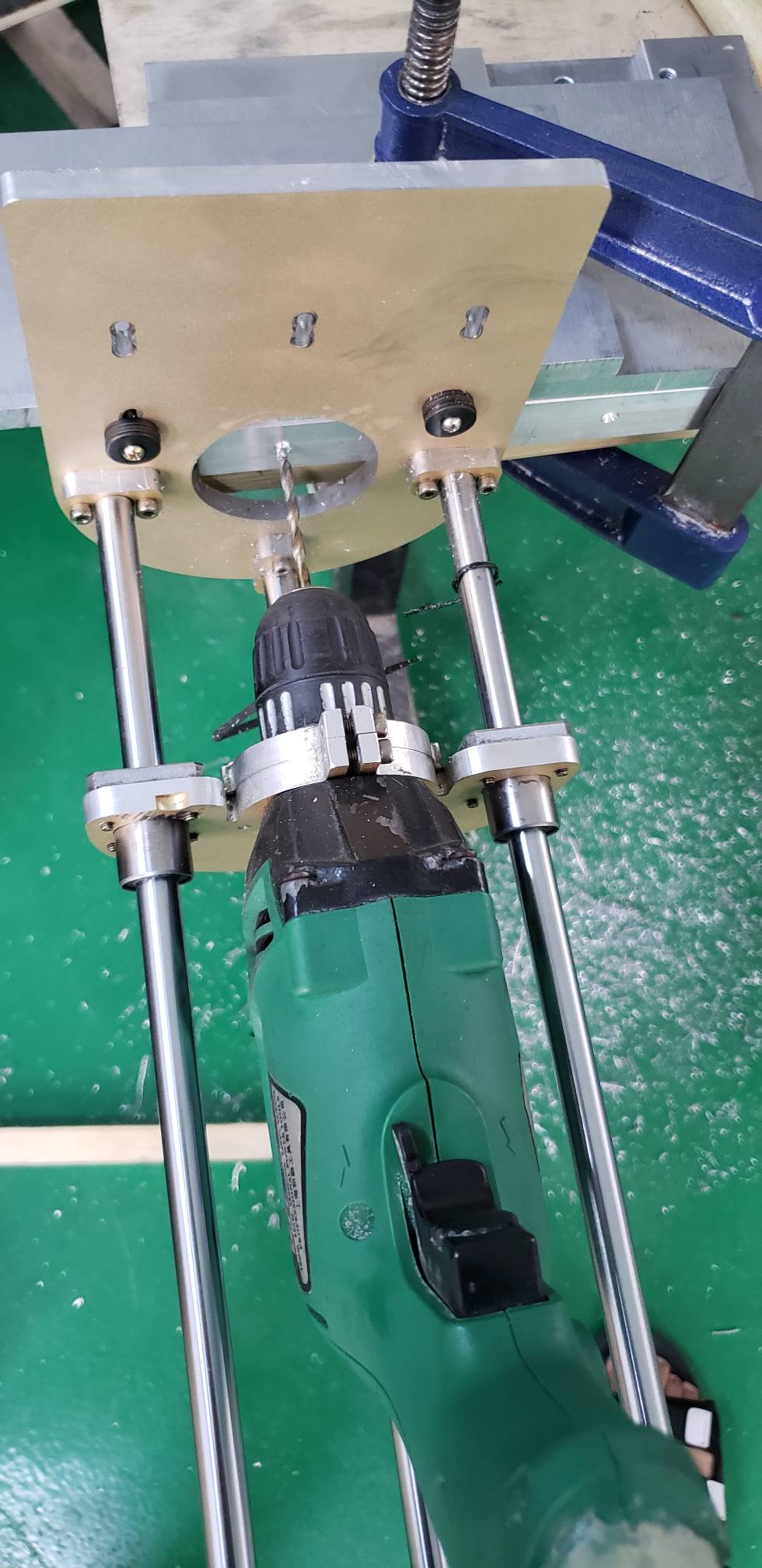

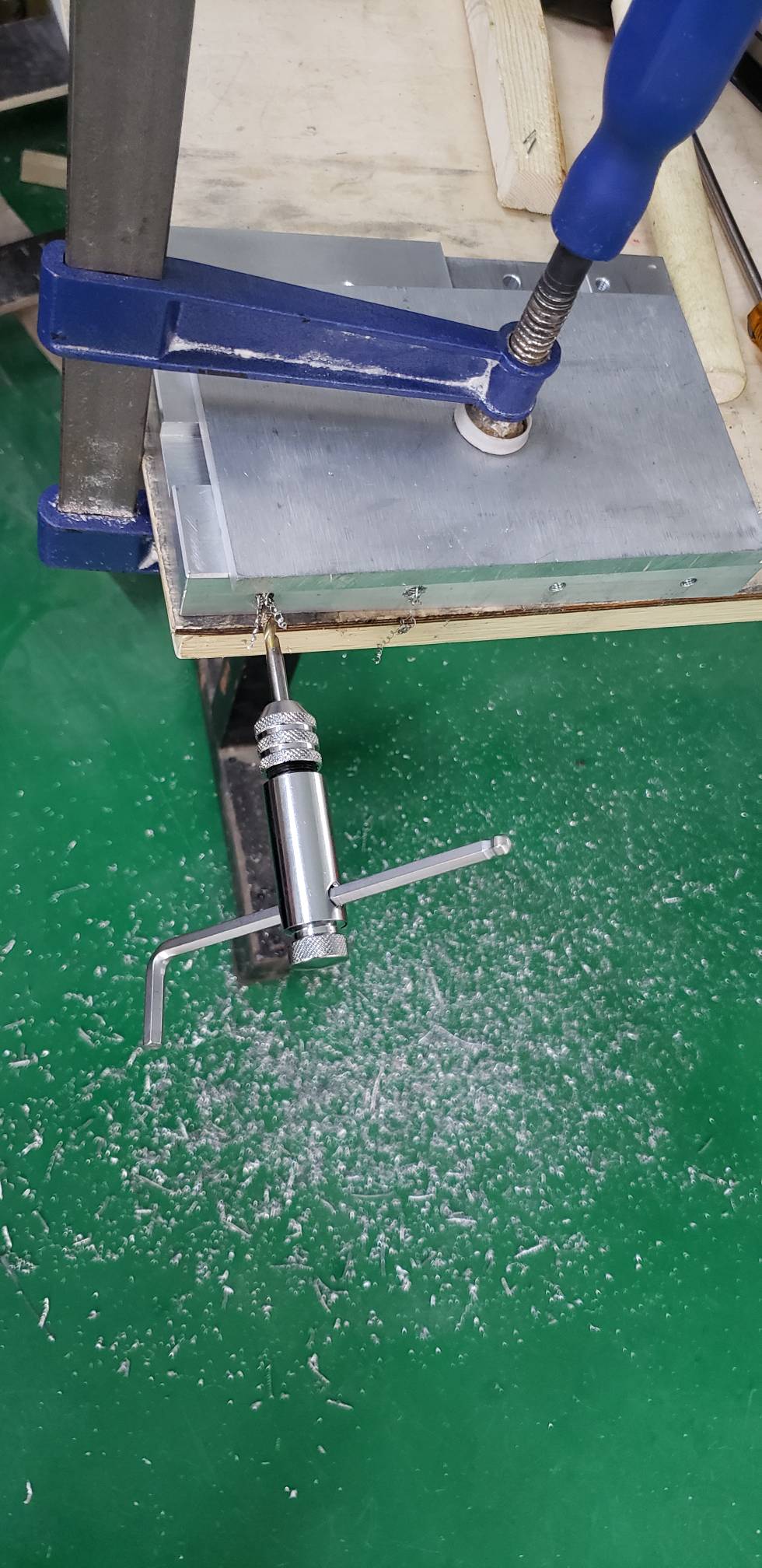

没想到那么快就把孔打好了，洗净晾干明天埋螺母
3 Y# [1 ^# `$ k) s5 k1 w2 y

来自安卓APP客户端

心灵De另一半

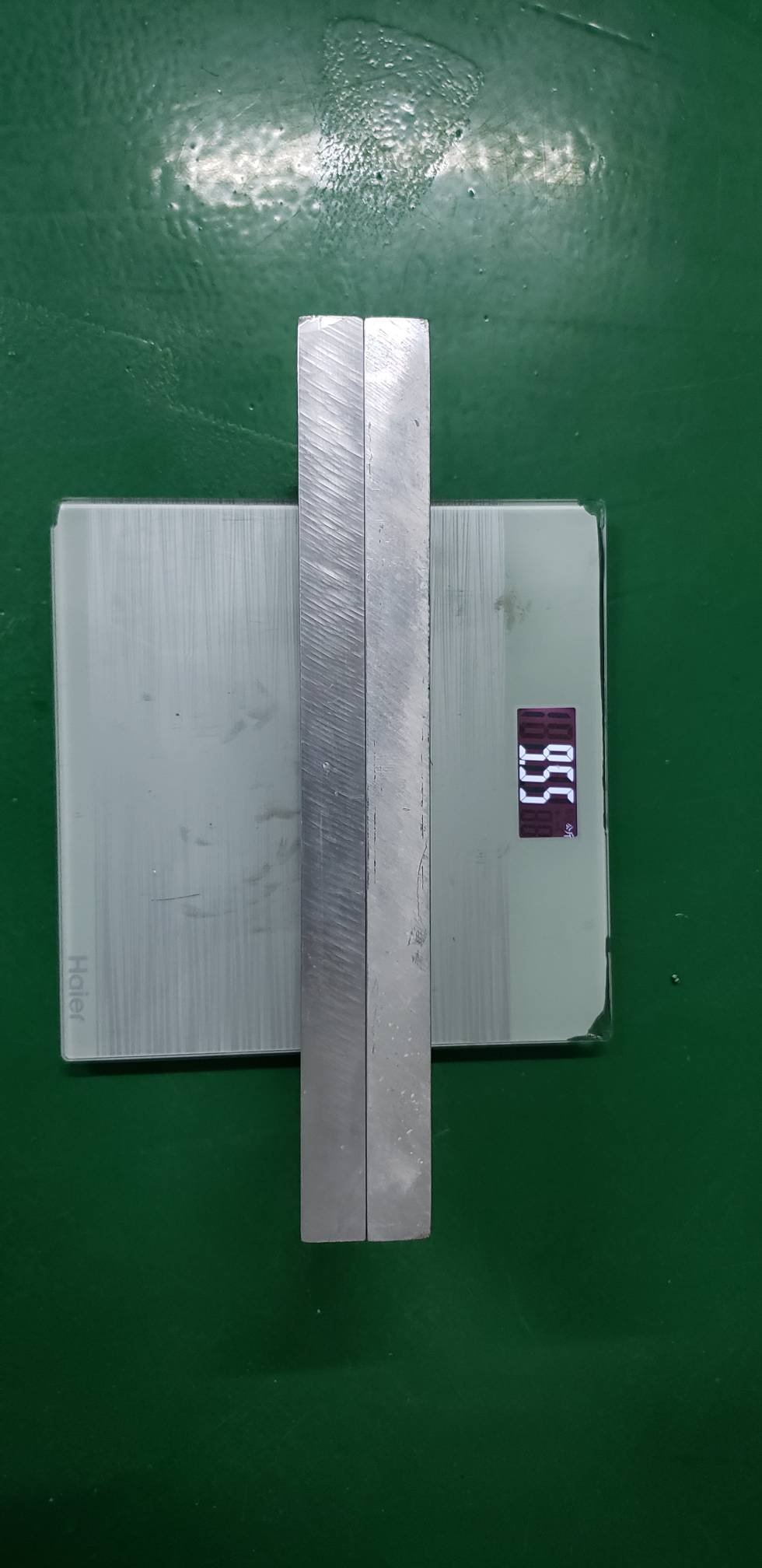

看啥时候有时间把Z轴组件安排上，350*200*25的6061加硬板，有近10公斤重……
6 a0 f( J/ m8 ?1 c* v! Q" Q
* n# W& T" U& w* G
2 ~( j8 N7 [* l1 O) ?$ k6 X- @1 r6 U

来自安卓APP客户端

心灵De另一半

Z轴设计行程150，龙门通过高度200，

来自安卓APP客户端

心灵De另一半

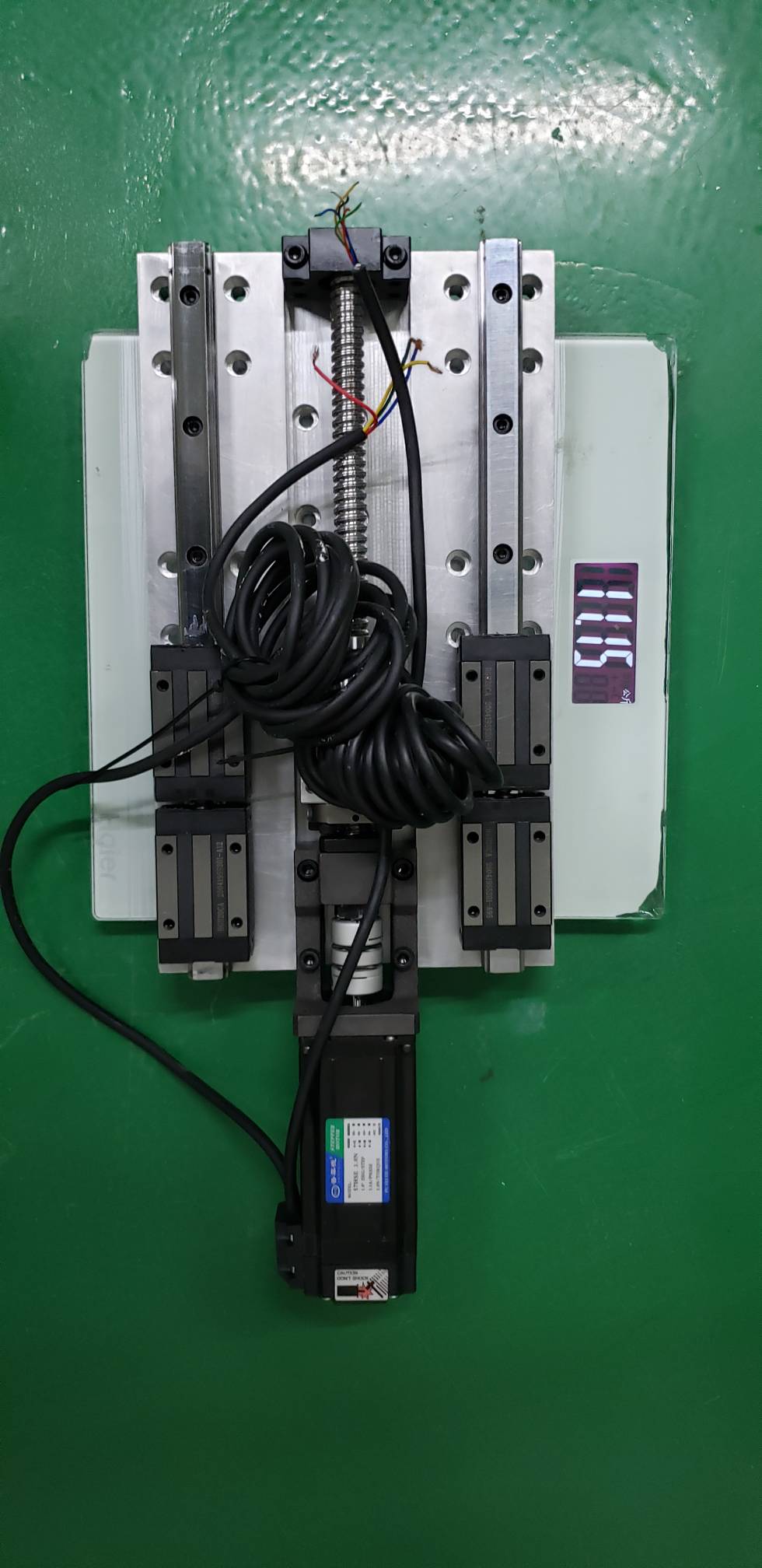

今天有时间，把Z轴导轨板干出来，

来自安卓APP客户端

心灵De另一半

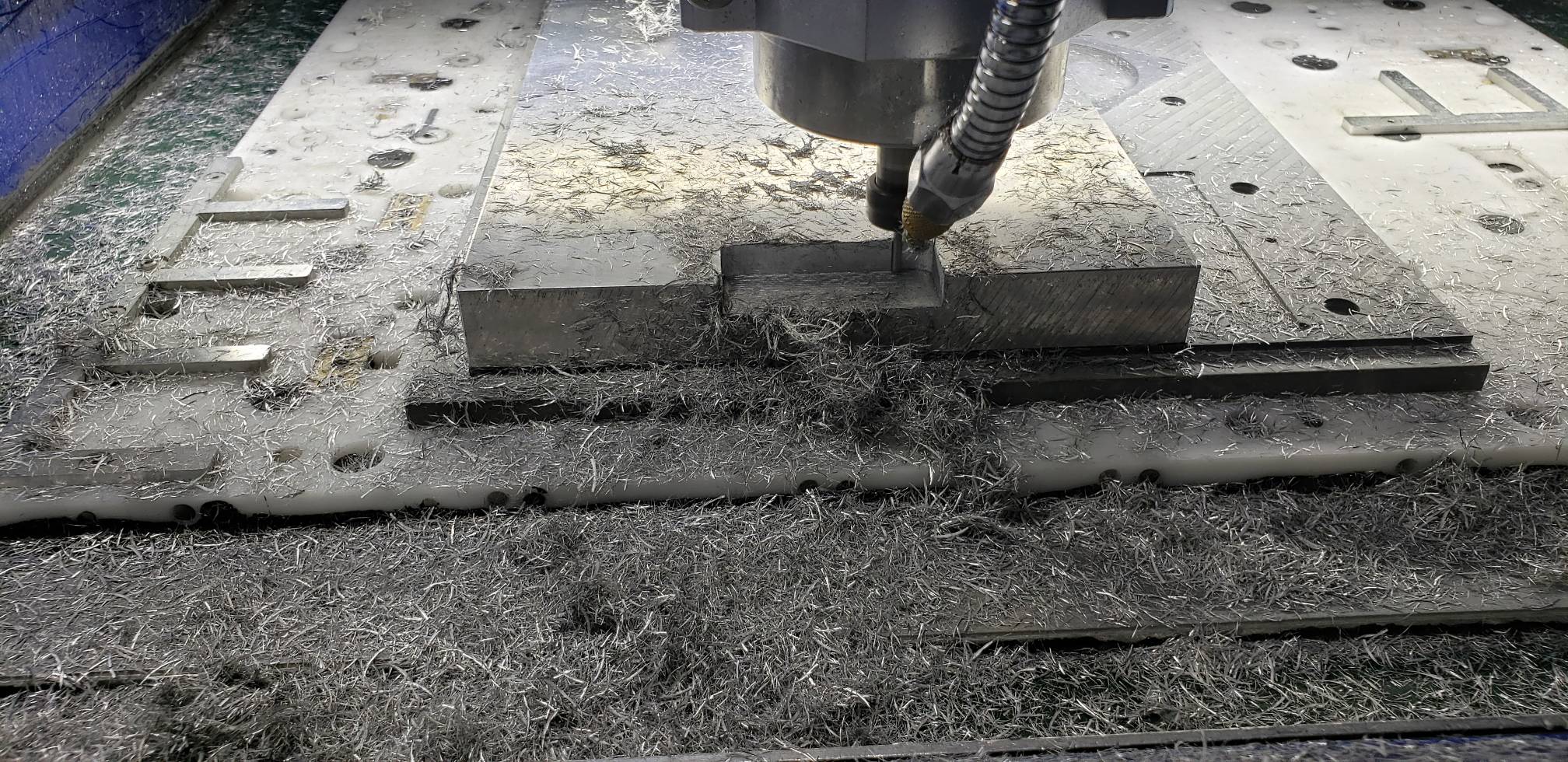

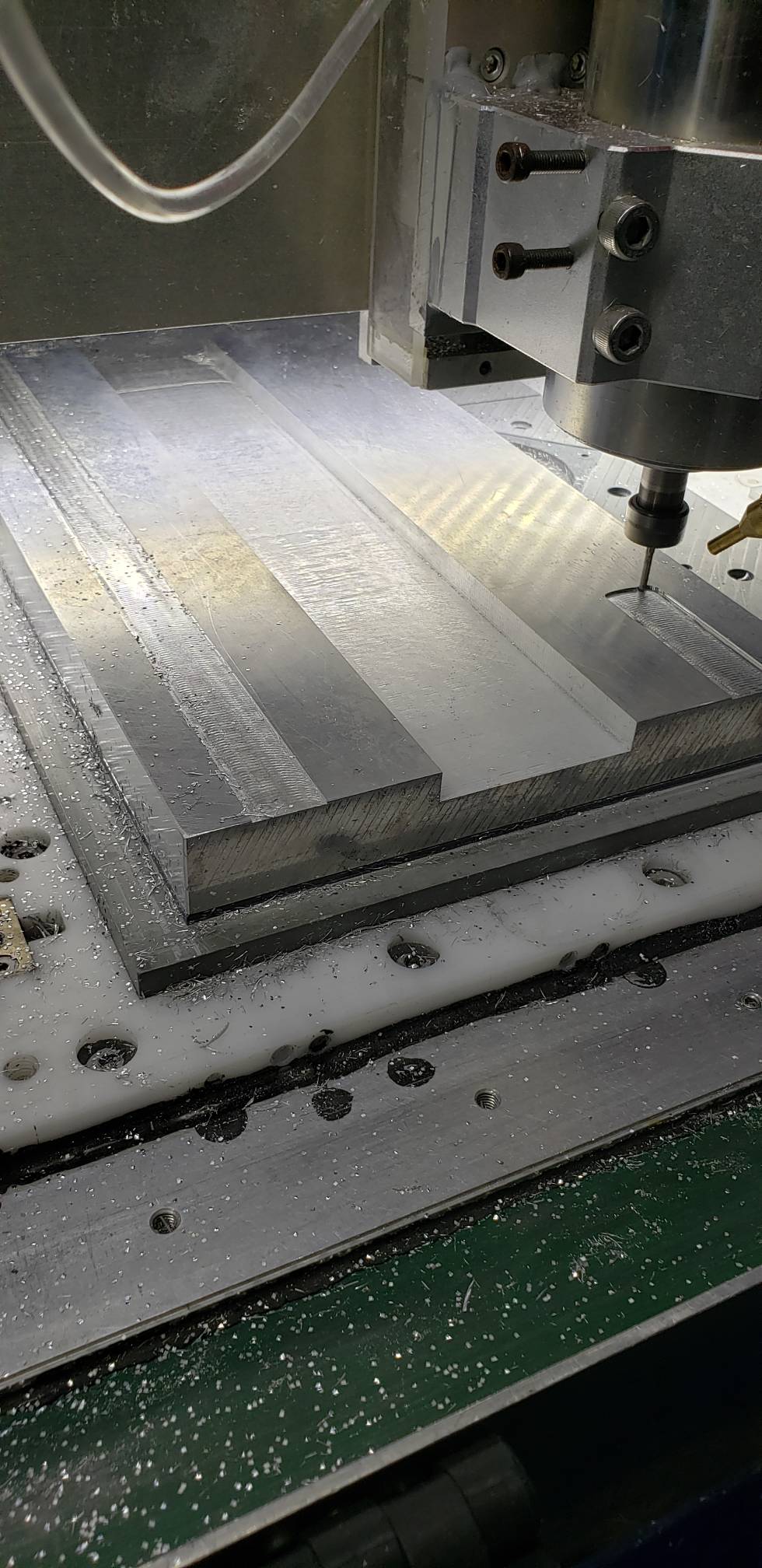

真难加工，断了3把刀，这破床子钢性太差了，3mm刀吃刀1.2深度15速度500动态刀路，
/ F" p5 M, A+ j- u
1 W8 @+ I* z: s7 o2 b4 J5 e! @
+ o8 W" ]+ {1 r+ O" k

来自安卓APP客户端

georgemcu

心灵De另一半 发表于 2020-07-26 16:25
3 M4 c) A) l1 z( C真难加工，断了3把刀，这破床子钢性太差了，3mm刀吃刀1.2深度15速度500动态刀路，

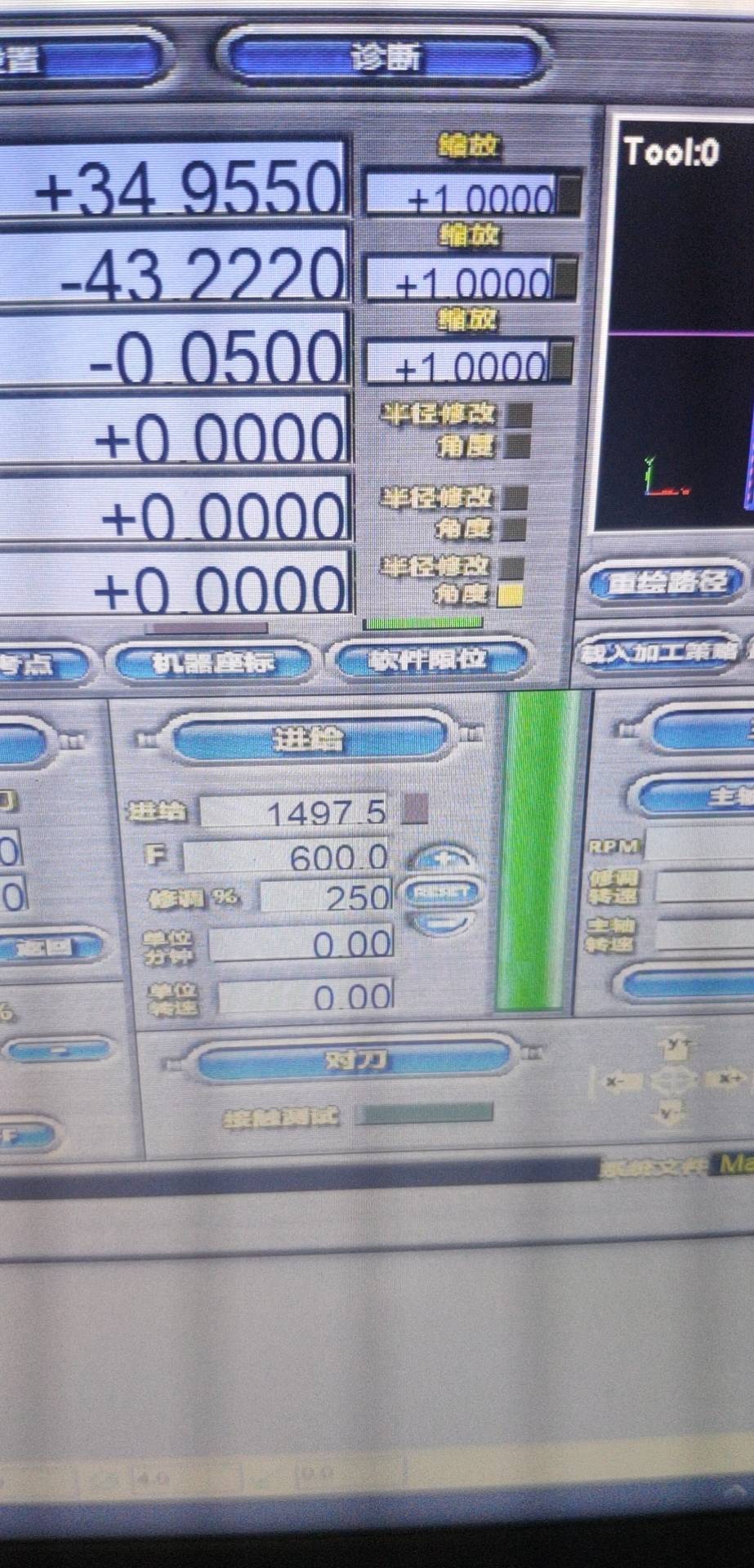

3 M  \" Q3 h7 h5 `# v8 G/ J% E7 [哈哈，交学费，正常，今天我干不锈钢板，F600吃刀0.05，4mm端洗，比率250% ，把孔都铣好了，换另外一段程序后，忘记调整比率了，又断了一把
$ @6 T0 e! z. G/ |

来自安卓APP客户端

印钞机

都疯了

来自安卓APP客户端

心灵De另一半

一半完工了，还剩下挂主轴的那张板，
