【新手向】从零开始DIY雕刻机

捱多年

心灵De另一半 发表于 2020-06-16 09:04
你咋比我还认真啊！只能说你太认真了，话很直，得罪了！

! H" h9 z. H5 G( u% _0 x我替你着急啊

guohuarui

心灵De另一半

捱多年 发表于 2020-6-16 12:51
! P; e8 o3 s, e8 p我替你着急啊

/ R, P& a7 q" y感谢关心！我这个从上手测试的时候就知道精度不可能有很高，心里面都有底了。如果达到你上条回复里面的情景，又得花上不少钱，那我还不如去买二手精雕机呢！第一次搞机，到这个程度我已经很满意了，有些经验是书面上学不到的，下次就有经验了！

心灵De另一半

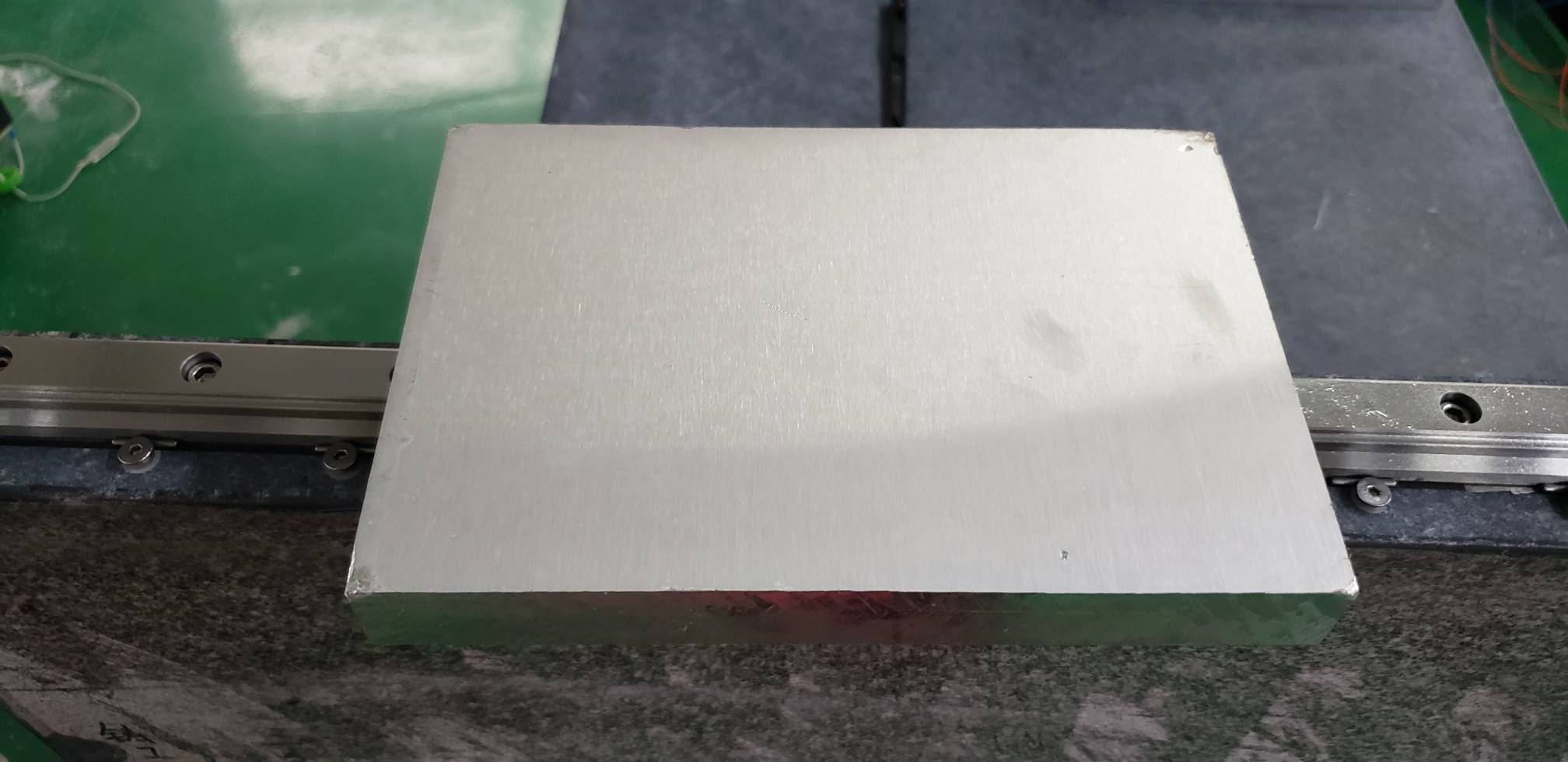

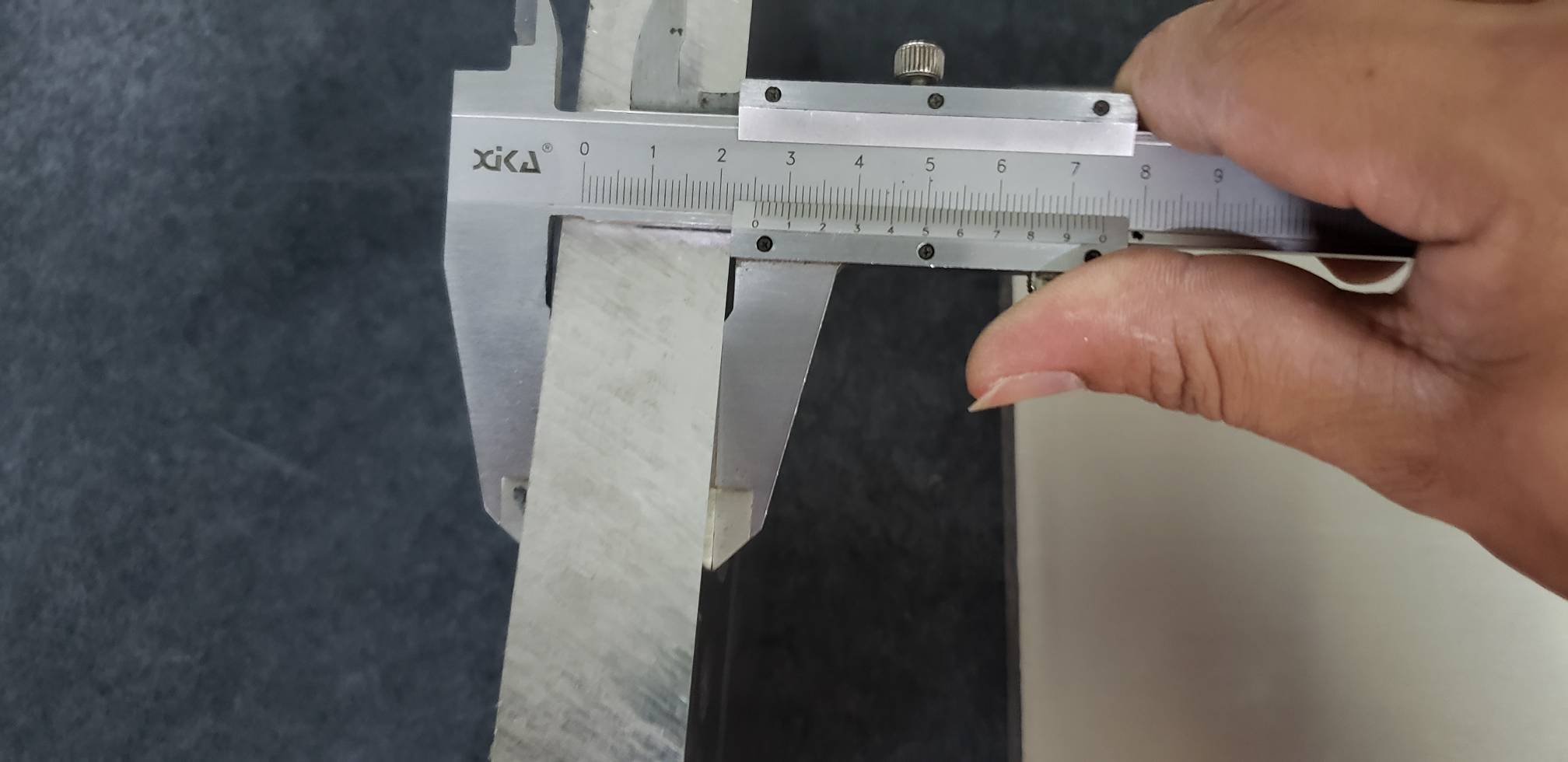

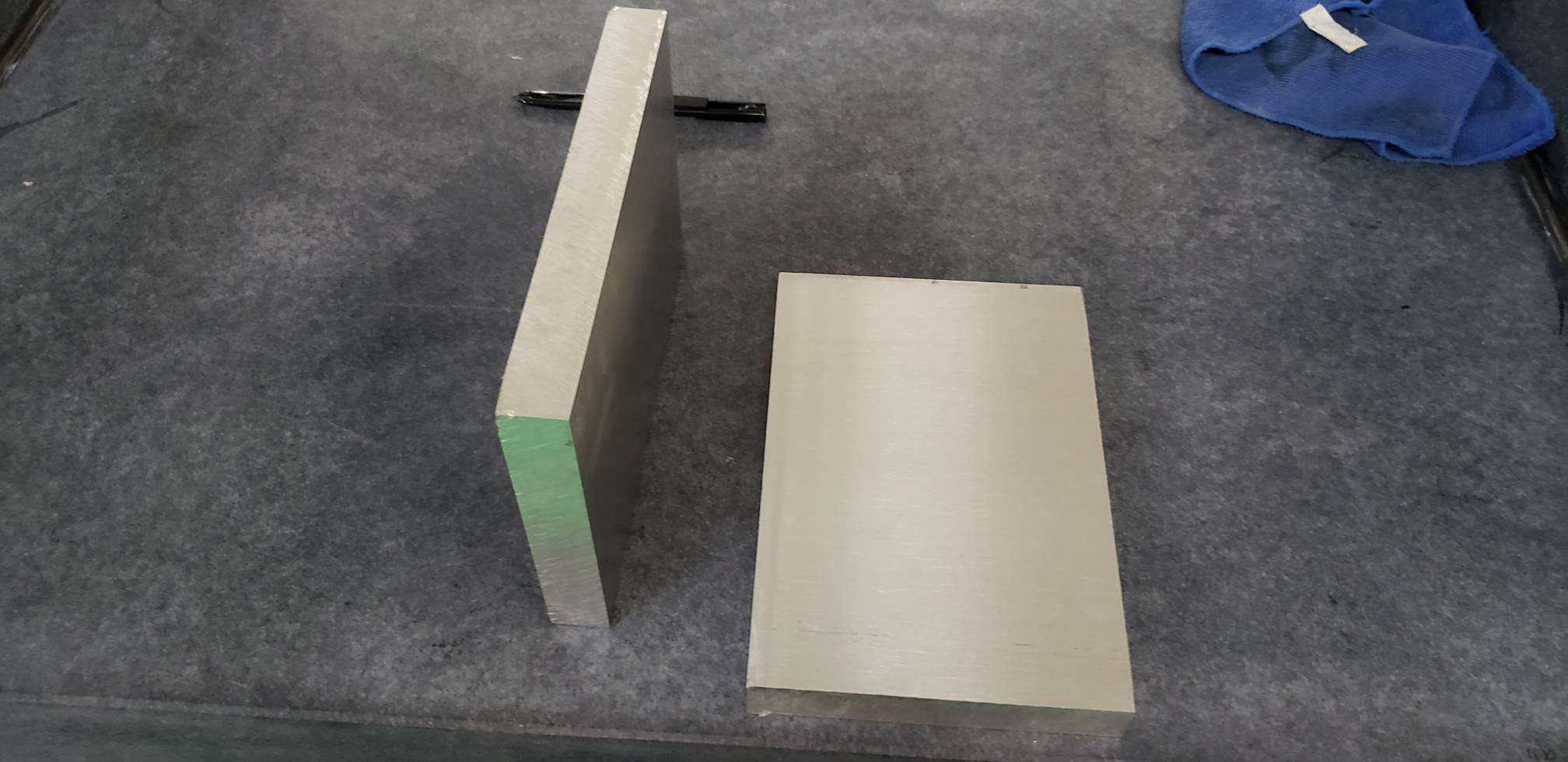

买了两块25mm的6061加硬板，过几天加工X轴拖板


' M& }7 n1 k0 P1 s  \

凤斩冰华

你这个好费劲呀 天车结构难搞 动龙门我觉得还简单一些

znz

6 {5 J) y( b6 Z) ^  |
老哥  进度咋样了  。。。
3 J- ^# _" x& L+ [# J7 [
2 e1 R- W" D1 R5 d$ B; Y2 e我这几天 也在研究 一个4060重型动龙门    本来也想用石头  或者树脂浇灌     但是还是因为太重了 一个人根本无法移动    所以放弃了        ，，，
/ s0 R$ r7 p& |' ?: }' p0 J; L
不过有一些研究经验想告诉你

如果我做    就两种方法   。。

1      买一对 00级大理石量尺      一块大理石00级平台    然后反扣过来粘接   下面垫一块12mm厚一整块浮法玻璃    一定要浮法玻璃    因为整个平面平面度可以在0.002以下
, Y. U7 q% A9 m; D
" A2 e7 Z$ `* g5 p* `2 S/ @1 N  这样你的轨道安装面就可以不用磨了  直接天然00级   而且相当平行
胶用e44环氧树脂   螺丝在拉就更牢固了 用侧面销下面拉的方式
. V) q% I9 f( p
所有成本也不高
* ?$ U0 @. R$ H6 U) J8 I+ v# s
$ G+ C8 S0 U5 y( A' M
# U$ R4 h# |  t, e" `6 u8 f
9 M' G) z2 o' K2    这种方式  是 用环氧树脂加石英沙 浇灌    。。。。配比在30环氧树脂  70沙 左右

模具也是这样做    还是一块 10厘浮法玻璃 放下面 用其平面做轨道基准面    整个模具扣上面
% n' t' s* ~: j6 S+ W0 x; q& {1 j9 ?
1 M# V4 R& V' Q看懂了吗   老哥       可惜我没有这种实践机会了


# t  O9 n% _  Q  s6 r$ c- H" [另外 到今天我提醒你一下  用块 浮法大玻璃可以校准你现在的两边基准面   具体你在动一动脑筋
3 h0 W) J- ^  }
前几天研究   突然发现 浮法玻璃平面实在太平了

0 t& K) M6 @) _& Q* U6 b9 E: n' h用来做 雕刻机机架 模具浇灌辅助 基准面  实在太理想了

znz

* s% I: Q- e; E

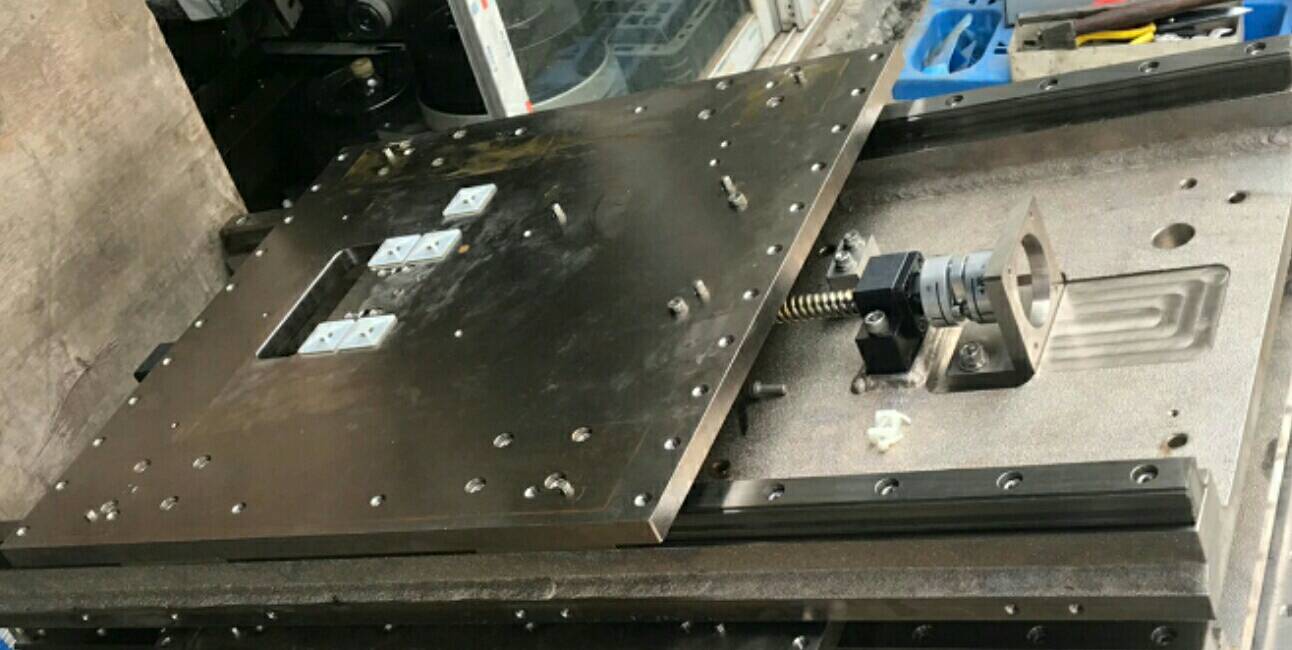

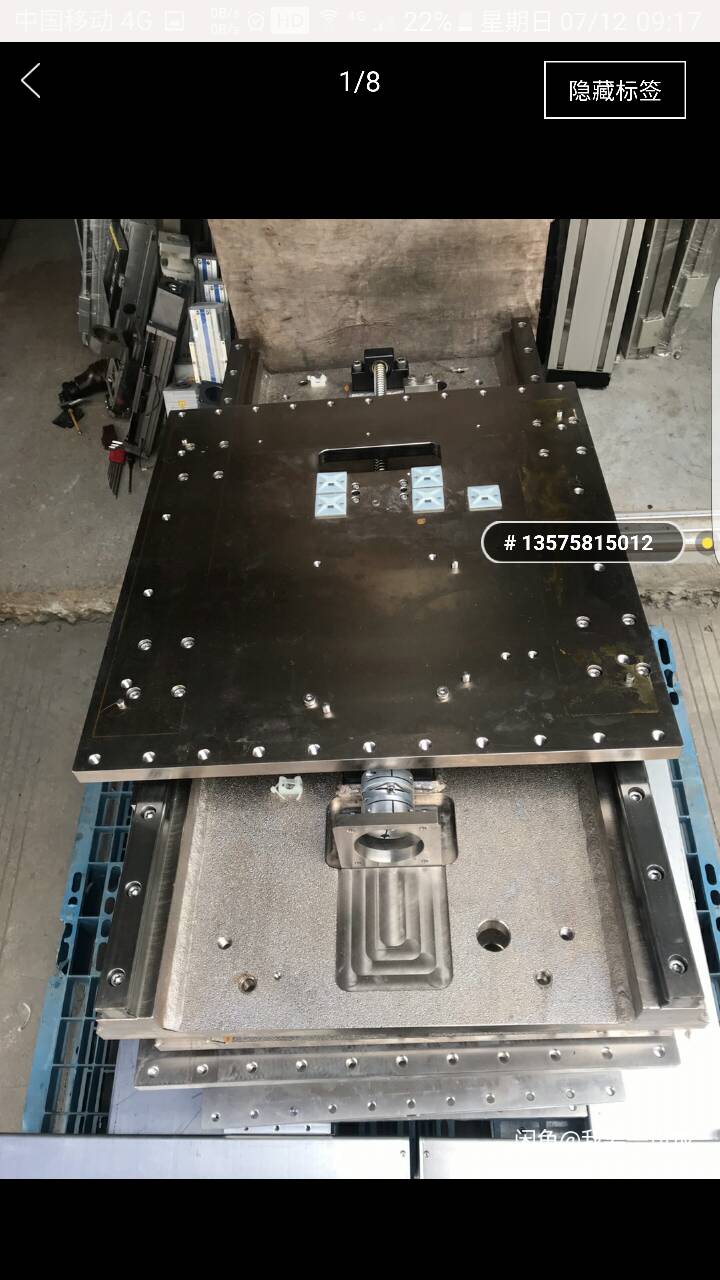

我今天订了这个THK大滑台……有90公斤重

3 X8 B% r3 X, h& U2 g2 U0 I: G- `1 h
& P0 D  s/ r: j. y我的4060重型动龙门将从这里开始……
臂立柱结构和x接合处我做了重大改进…………
  f) M; p* K5 [- K2 u; ]慢慢会发个帖子介绍

心灵De另一半

znz 发表于 2020-7-12 14:13
老哥  进度咋样了  。。。

: b+ D7 v% P& _2 r9 ]7 S( K1 P我这几天 也在研究 一个4060重型动龙门    本来也想用石头  或者树脂浇灌   ...

折腾完这次就不折腾了，一步到位攒钱买DATRON Neo高速加工中心，

znz

心灵De另一半 发表于 2020-07-12 18:18
) v* W+ o/ X1 I) _5 E8 O) `7 N折腾完这次就不折腾了，一步到位攒钱买DATRON Neo高速加工中心，

老哥……别气馁……
人类第一根轨道也是人磨出来的…………
看过个视频……日本人手工铲磨轨道……最后就是搞成零基准面
7 J3 s9 q% O/ K5 N+ `相当震撼…………
! E+ F: [- O) ?9 C! \事已至此……决不要退缩
) j0 X% D6 D% O% R8 i2 Z, Q办法总是有的……
% A' D( d3 D% n9 z% |- J帮你出个主意……
* Q% z$ N" z  Q
( z! j8 d! X0 Y4 O
台面已经是00级平面了…………把两根轨道打眼装台面上

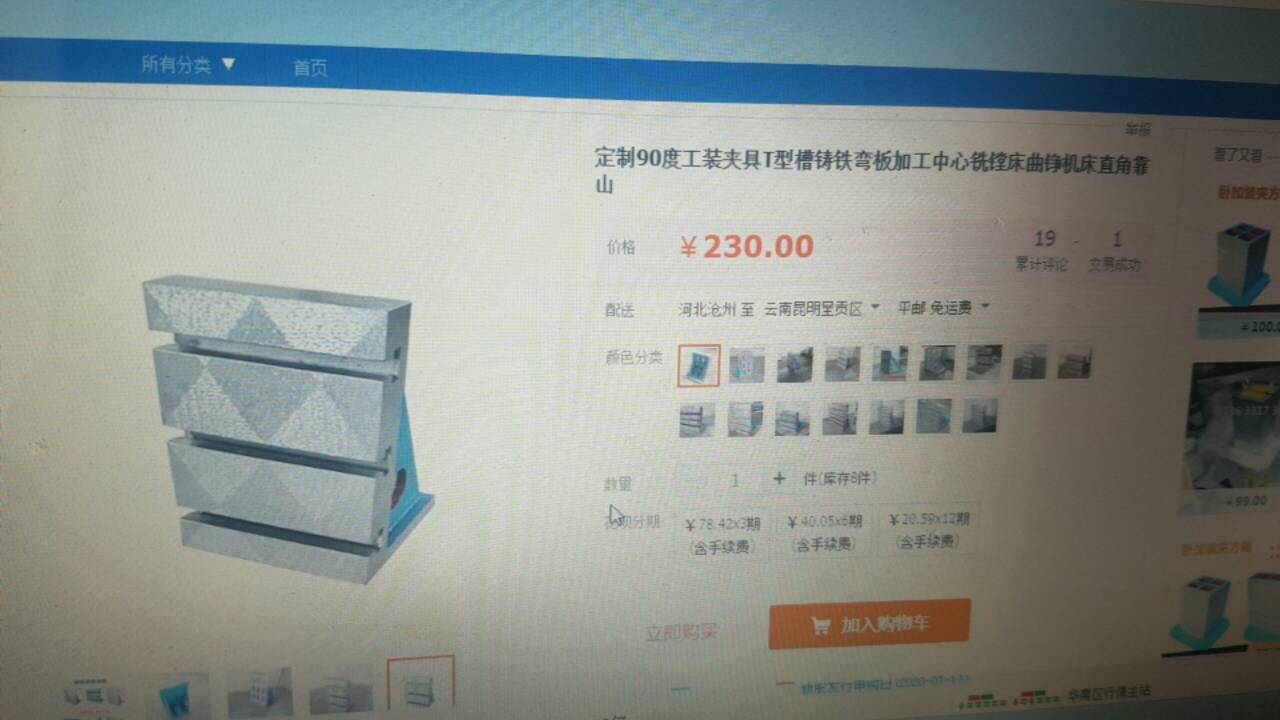

2oo左右买个铸铁直角弯板量块……

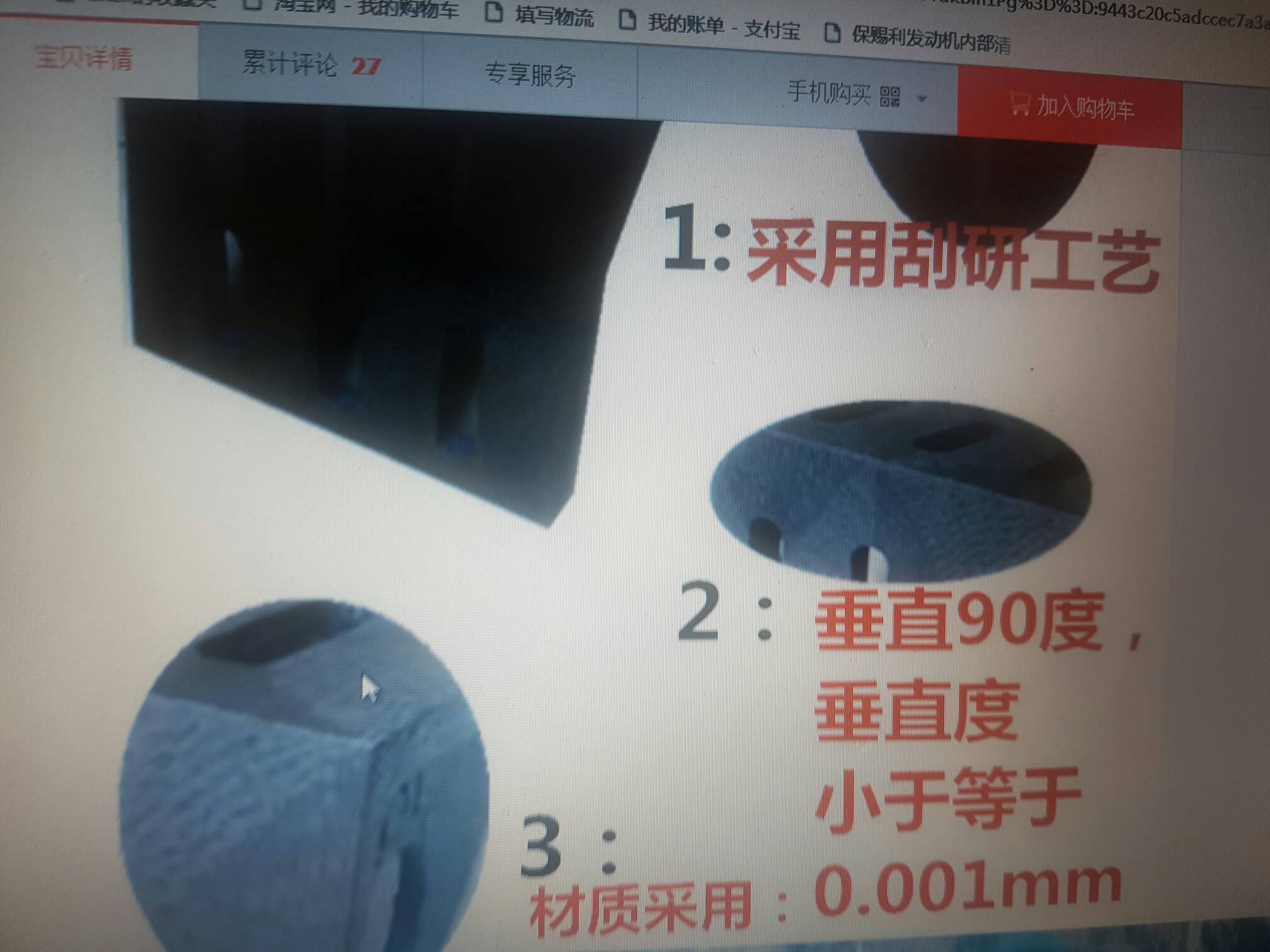

这东西是平面刮过研相当精确
装上滑块和主轴电机座……做一个简易磨床……
装上金钢石磨头水冷却……手推直角沿轨道磨……
磨合量一丝一丝来……保证可以做好……
3 ^; K" X$ Y/ ?& J' X5 T4 J精度取決于你安装轨道和直角弯板靠山调试的精度 效果又好  效率还高
6 u* w. I$ L3 ^) s# `+ @
另一边也如法泡制
/ N8 z5 P5 A5 u8 S& W
- J# S) Z9 H, R& R7 b

znz

心灵De另一半 发表于 2020-07-12 18:18
折腾完这次就不折腾了，一步到位攒钱买DATRON Neo高速加工中心，

& a$ u7 V4 a* L加吧劲…………这个已经是胜利在望了。就差这么一点点了

znz

15o就买的到了

心灵De另一半

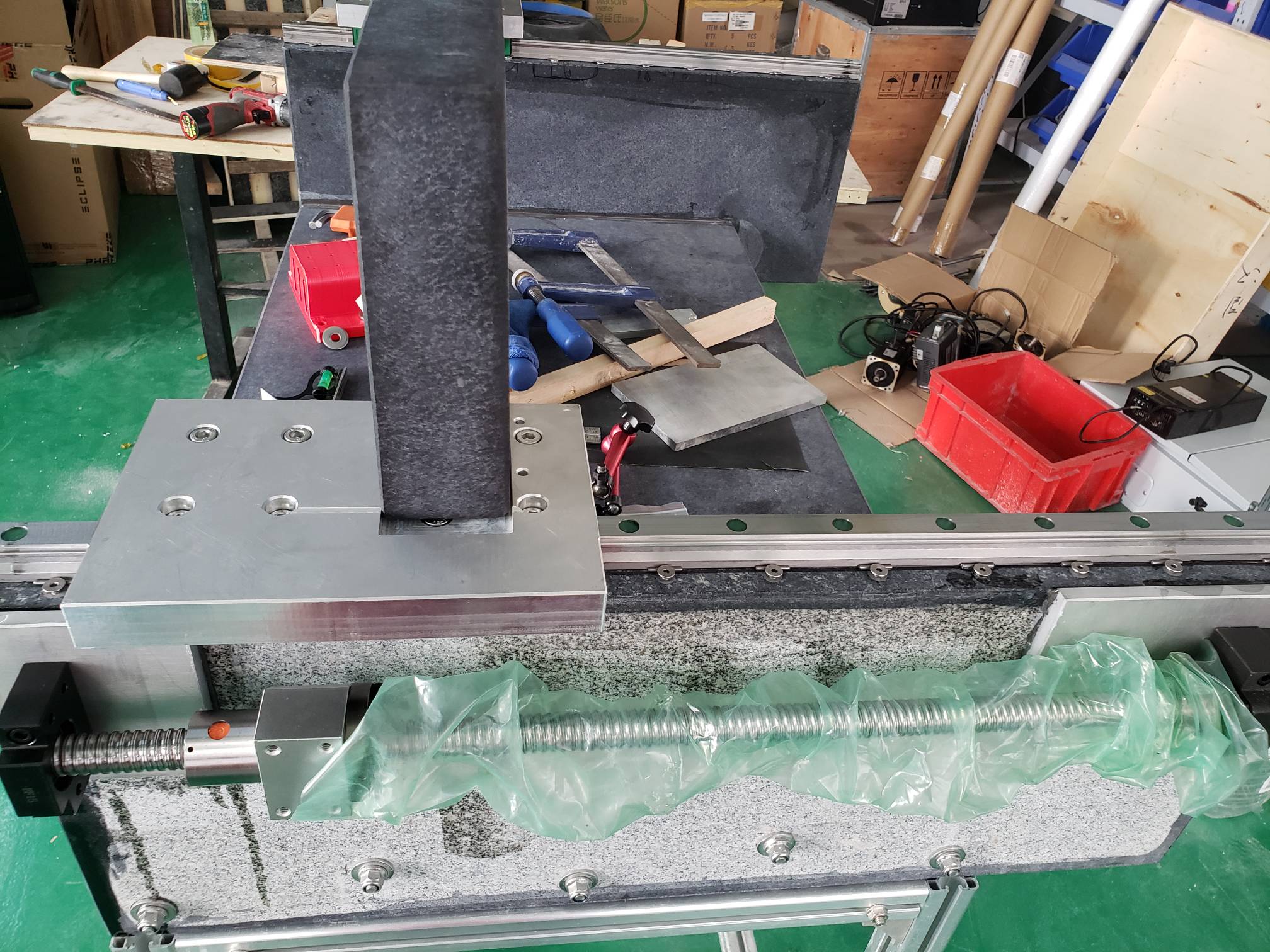

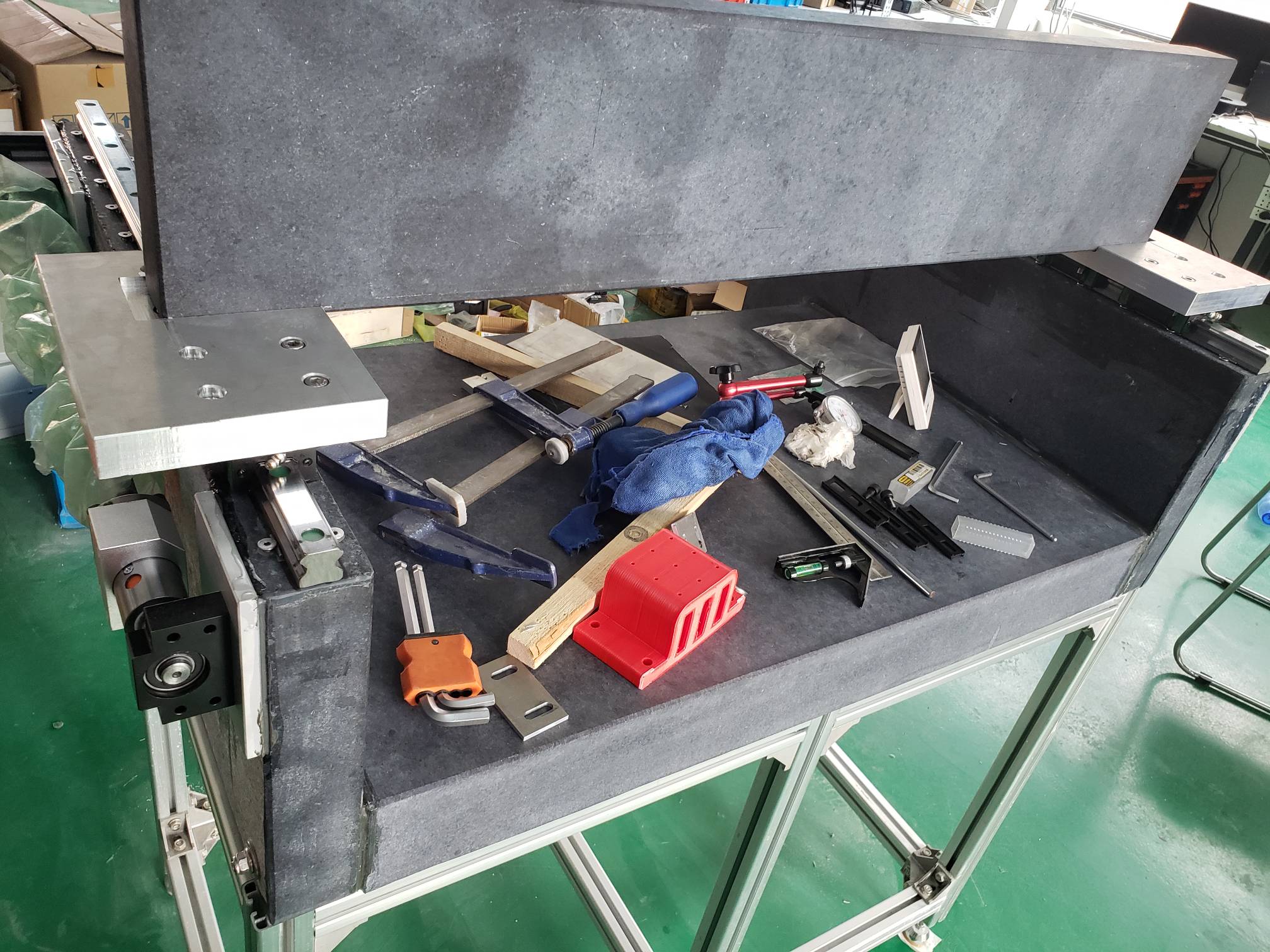

更新下，龙门拖板就位了，快的话两个月就能搞好！
! x# |+ L: O' i  c0 P/ o4 l
+ X: k# U% r3 t. w( k! K
2 E5 i. k! Q1 o. _# u" ~* m9 d

znz

心灵De另一半 发表于 2020-07-14 15:32
; `5 Z0 p+ _- F3 e% P) Y更新下，龙门拖板就位了，快的话两个月就能搞好！

3 |. D. _( ~& S/ Y还以为你熄火成烂尾了

abs2554

znz 发表于 2020-07-12 14:13
& M& ]7 }5 x, S1 ]" j% S本帖最后由 znz 于 2020-7-12 14:19 编辑
0 n5 E% }0 u4 T* m
  ]# o4 W9 f- ~+ v老哥  进度咋样了  。。。
7 U/ |2 E* A% \
# z/ i: ~* F! J1 {) D我这几天 也在研究 一个4060重型动龙门    本来也想用石头  或者树脂浇灌     但是还是因为太重了 一个人根本无法移动    所以放弃了        ，，，

不过有一些研究经验想告诉你

如果我做    就两种方法   。。
% t& _9 x: e9 w9 f
- w$ O3 X! L7 M& B( l2 R/ u1      买一对 00级大理石量尺      一块大理石00级平台    然后反扣过来粘接   下面垫一块12mm厚一整块浮法玻璃    一定要浮法玻璃    因为整个平面平面度可以在0.002以下

  这样你的轨道安装面就可以不用磨了  直接天然00级   而且相当平行
% c; N' H. r4 }" o2 f2 `3 E胶用e44环氧树脂   螺丝在拉就更牢固了 用侧面销下面拉的方式
$ V9 Y7 N+ L3 ]$ K" A. ~) J$ H7 w
$ u8 Z% r5 K; W* l& K& m所有成本也不高
; N3 }: A; Q4 X


$ V1 k3 X+ w6 ?6 G5 [2    这种方式  是 用环氧树脂加石英沙 浇灌    。。。。配比在30环氧树脂  70沙 左右

; o- o1 y7 U9 _) [! S模具也是这样做    还是一块 10厘浮法玻璃 放下面 用其平面做轨道基准面    整个模具扣上面
& N% G# s/ l" R4 Z( `: `
看懂了吗   老哥       可惜我没有这种实践机会了

* l/ u1 |* S4 K, B0 A8 l* b' z" o# s
0 c- i& d0 V. W7 V4 j' a另外 到今天我提醒你一下  用块 浮法大玻璃可以校准你现在的两边基准面   具体你在动一动脑筋
& F) G. t7 j) Z5 M% s
) D" t' l, r6 _2 L5 `前几天研究   突然发现 浮法玻璃平面实在太平了
3 }$ j0 t/ I, g6 q2 `
4 ]  [, Y/ O6 |/ U. Z用来做 雕刻机机架 模具浇灌辅助 基准面  实在太理想了

# e/ x. V/ I8 f6 t用浮法玻璃不怕碎吗？x  z轴几十公斤甚至更重

georgemcu

心灵De另一半 发表于 2020-07-14 15:32
更新下，龙门拖板就位了，快的话两个月就能搞好！

加油，我的进度追上来了，目前还差个防尘和零位及限位电眼还有拖链就差不多了
