【新手向】从零开始DIY雕刻机

心灵De另一半 · 发表于 2020-5-22 08:53:52

georgemcu 发表于 2020-5-22 00:26
) U6 u n) q7 t1 o' U# \累并快乐着，加油，快了

还有很远呢，两边导轨面不在一个面上，有一个被我磨多了，已经买了环氧树脂，准备做环氧自流平

心灵De另一半 · 发表于 2020-5-22 12:58:23

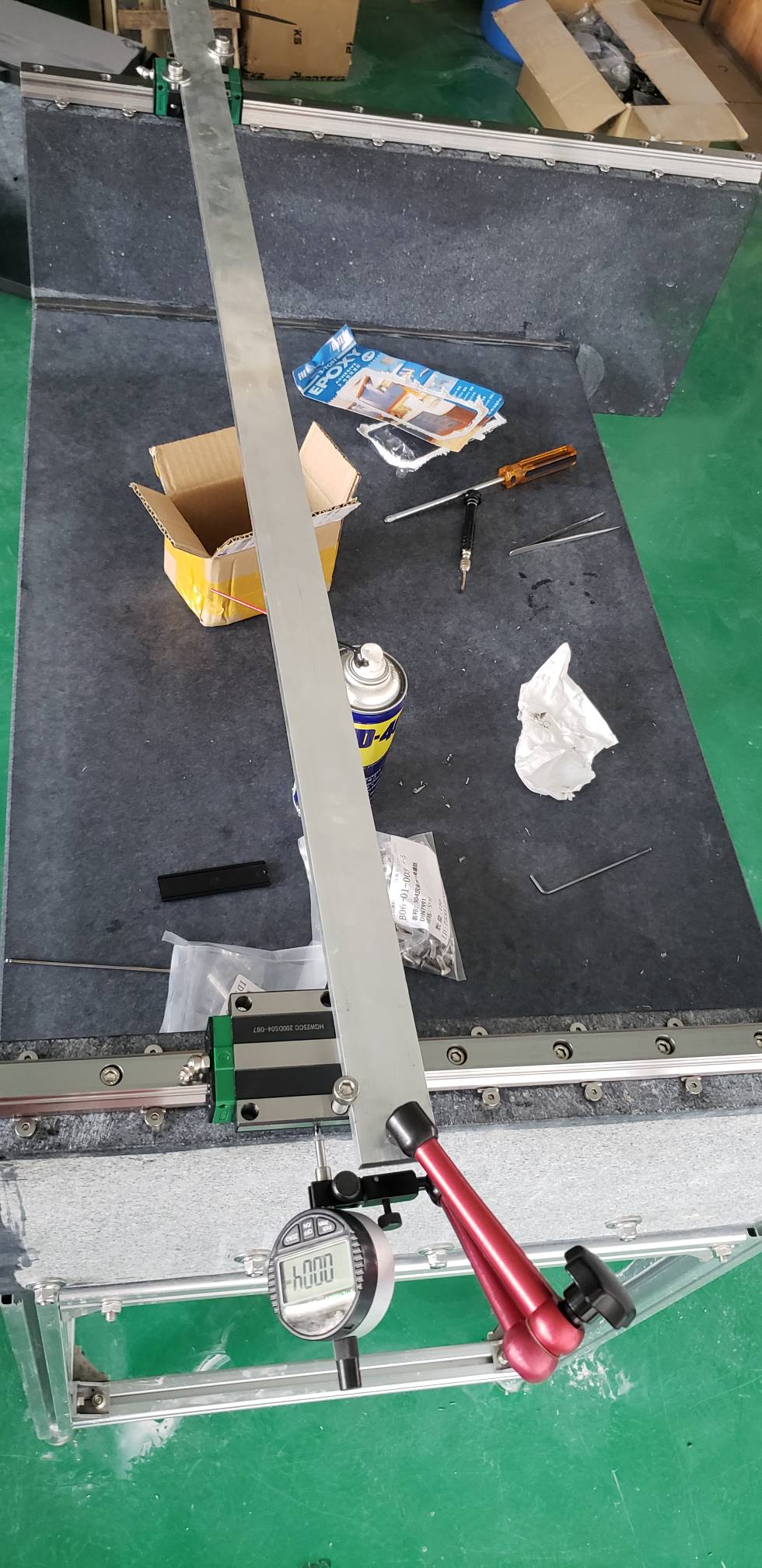

更新下，

fobyellow · 发表于 2020-5-22 13:16:02

心灵De另一半发表于 2020-5-22 04:58
) A! R& H/ h" I& w2 |$ R3 K/ r7 F更新下，

看到你这张图才明白，这种跨度的机器调试平行导轨还真是麻烦，你用这个小铁片没有遇到什么困惑么？

没事遛遛狗 · 发表于 2020-5-22 13:19:04

更新更新持续关注

心灵De另一半 · 发表于 2020-5-22 14:10:38

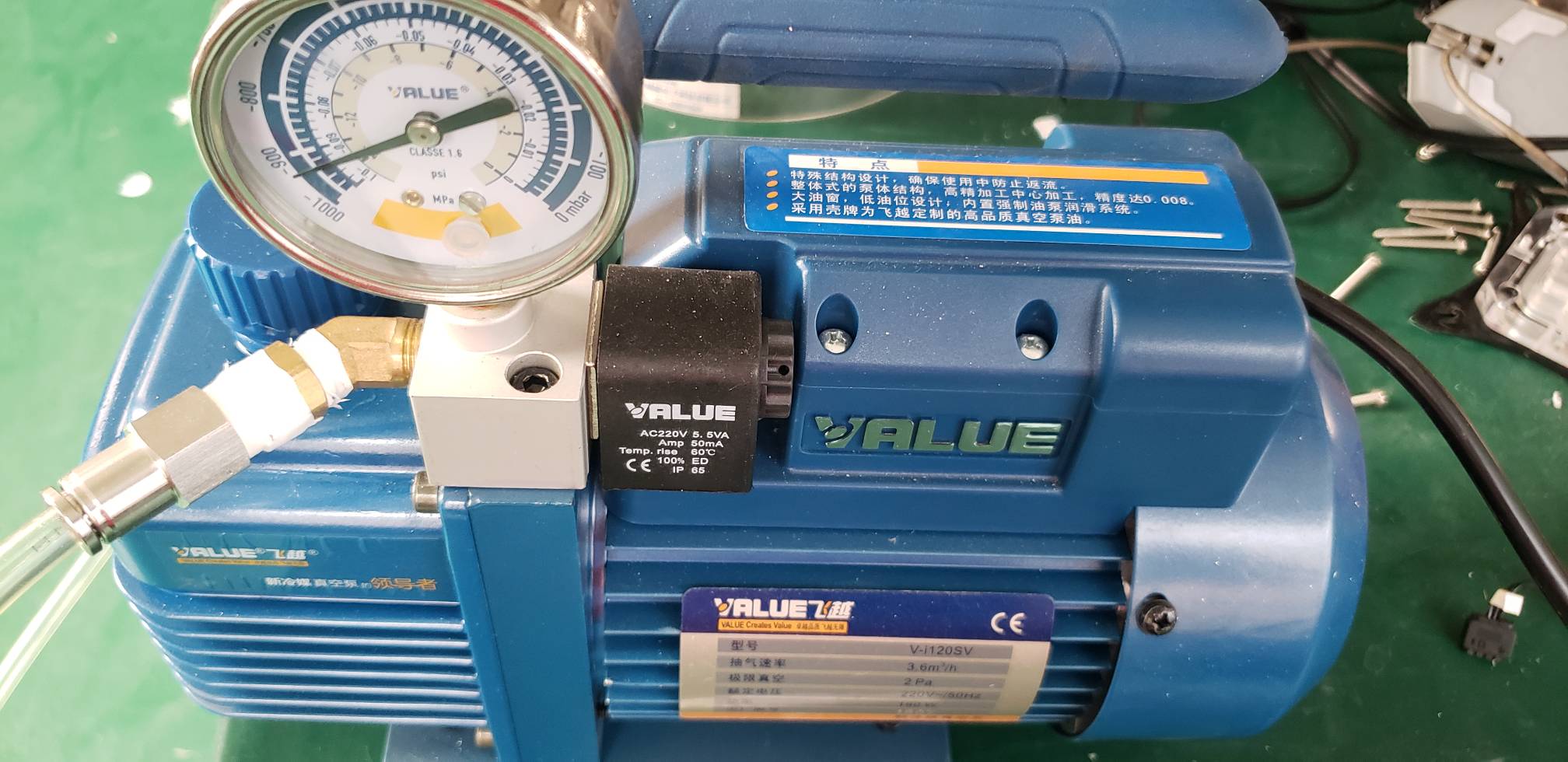

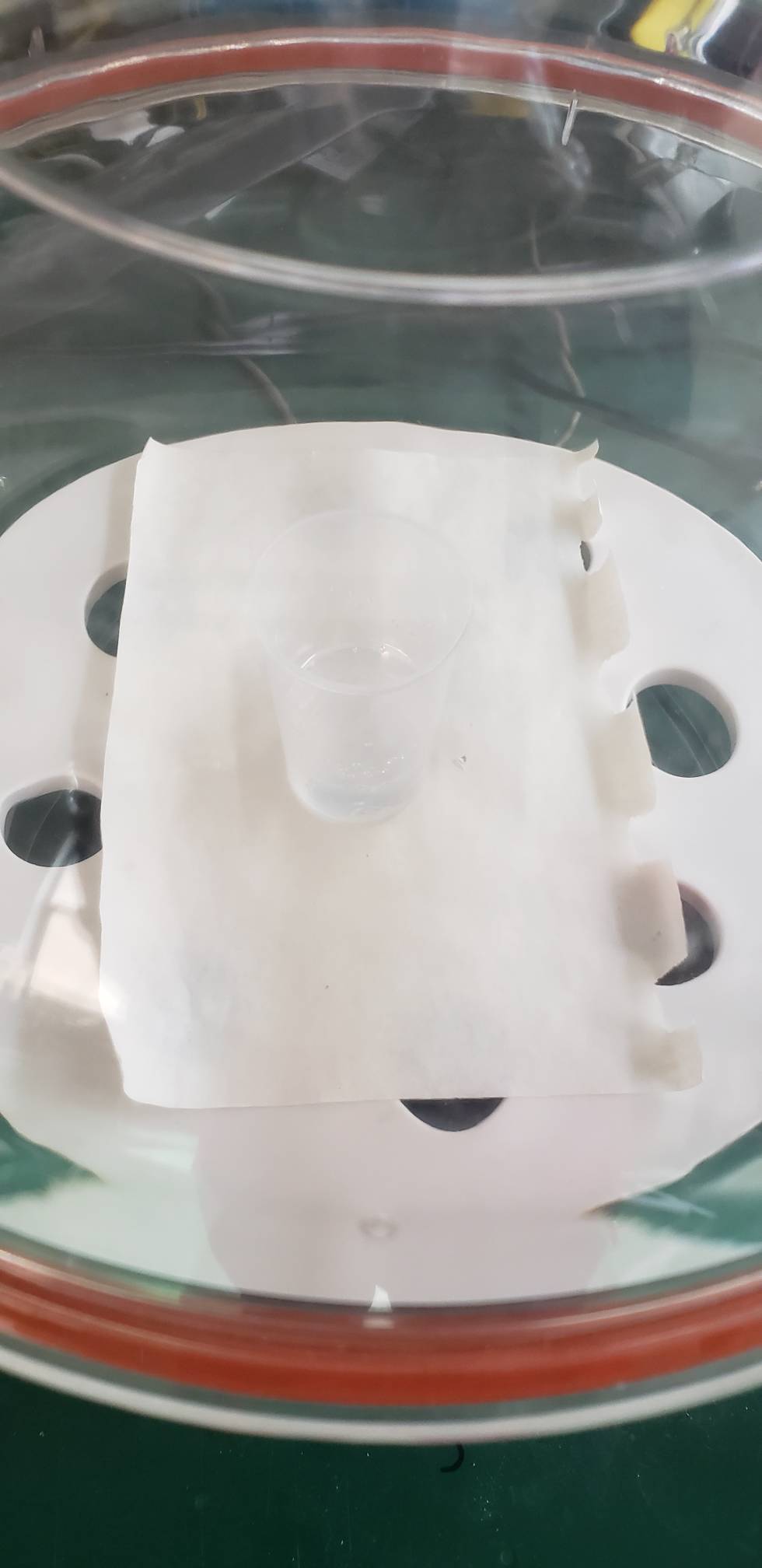

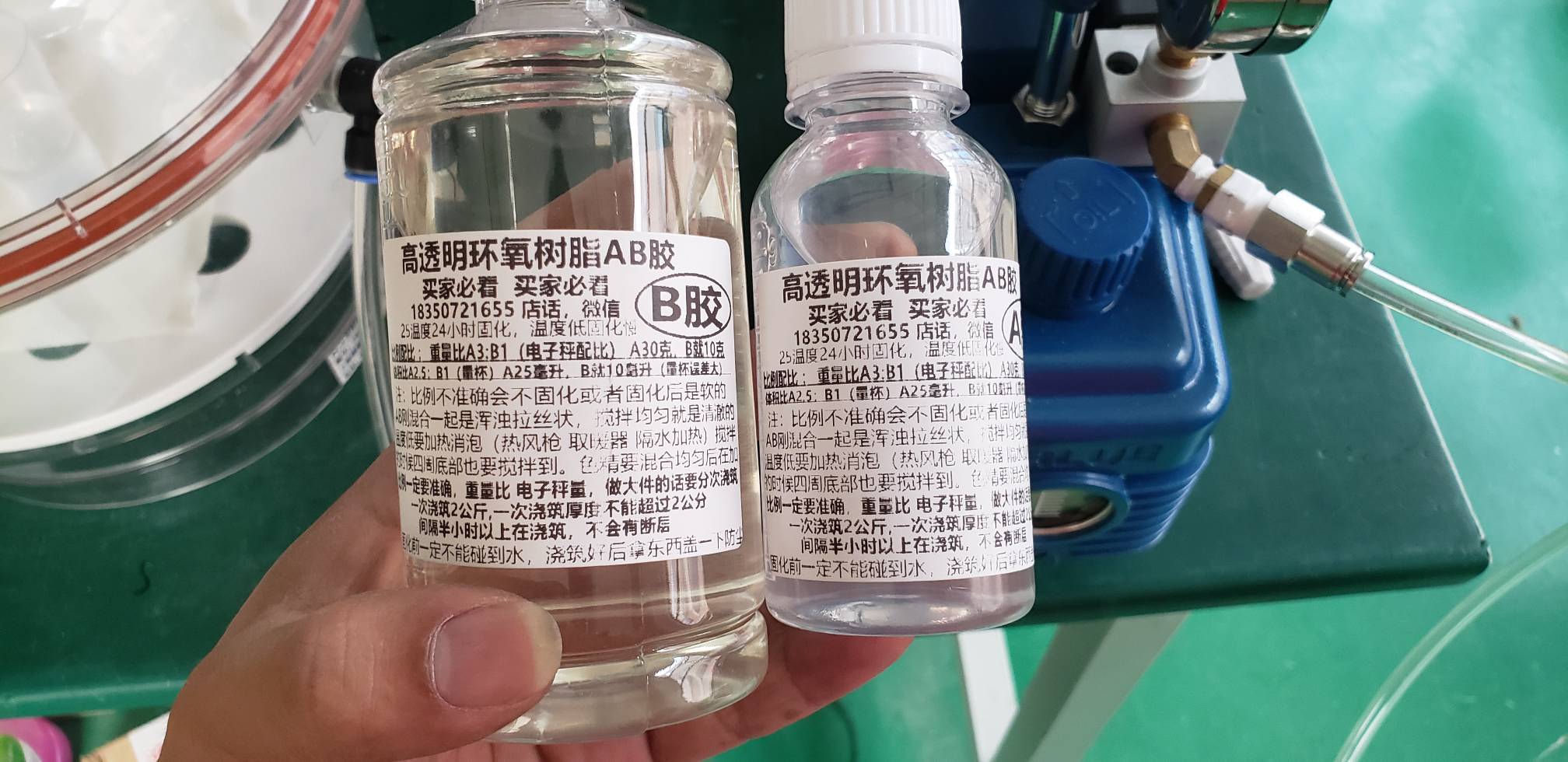

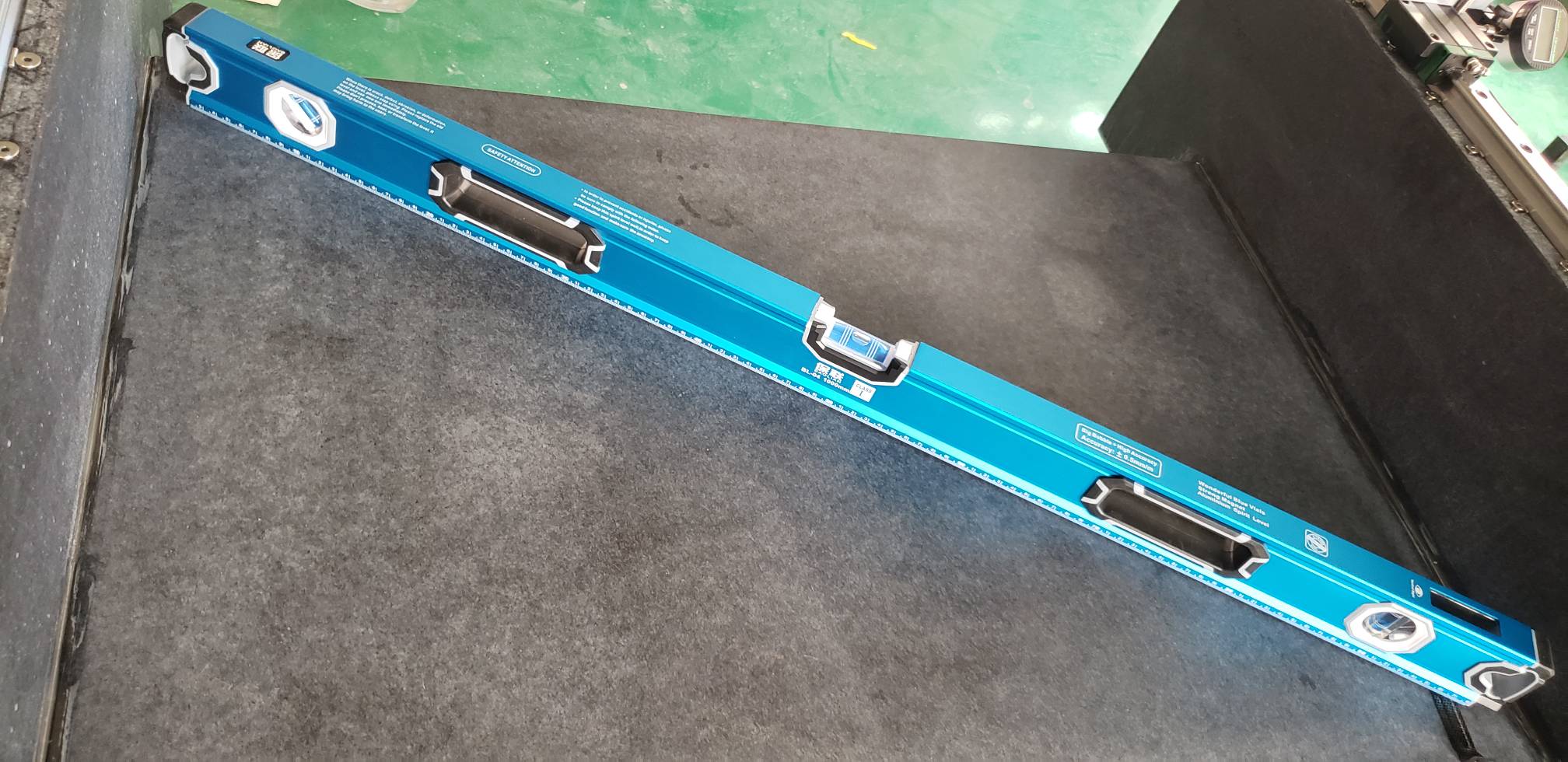

更新，因两侧导轨面不在一个面（有一个面磨多了0.3mm），准备对导轨面搞环氧自流平，

心灵De另一半 · 发表于 2020-5-22 14:36:07

环氧自流平灵感来自于这个视频中的P15跟P16，【视频链接：https://www.bilibili.com/video/BV19W411r7gH?p=16】同样是搬运的YouTube上面的一个业余机械师的作品，里面有很多小技巧跟结构灵感，值得一看，不需要字幕也能看得很明白，因为全程没说话……

心灵De另一半 · 发表于 2020-5-22 15:17:06

fobyellow 发表于 2020-5-22 13:169 p; f' S) K/ Q1 x
看到你这张图才明白，这种跨度的机器调试平行导轨还真是麻烦，你用这个小铁片没有遇到什么困惑么？

平行调试好调，水平调试不好调，我是这样理解的。平行的只要确定基准轨就可以调整从动轨，基准轨对精磨面打表，杆子固定在基准轨上面，从动轨这边是浮动的，不受力。水平在我这台机器上就不是那么好调了，因为轨面是自己磨的，误差还是有点大的……

keithpupu · 发表于 2020-5-22 16:36:08

心灵De另一半发表于 2020-05-22 08:52, b8 S z( c- R( g8 F2 u
积分什么的都是浮云，搞机才是最重要的

可以下载图呀！

心灵De另一半 · 发表于 2020-5-22 16:57:48

keithpupu 发表于 2020-5-22 16:362 V( \6 ~( P% `
可以下载图呀！

我浮雕玩的少，主要做零件，自己设计的东西会建模出刀路

znz · 发表于 2020-5-22 18:28:55

横条钢度不够把石条架上去调丝表靠面平行一边随一边不难校高低才重要看一下我的帖子可供参考环氧树脂垫不行震动就磨损了用铜箔 0.0几的淘宝都有

znz · 发表于 2020-5-22 18:48:52

心灵De另一半发表于 2020-5-22 14:36
$ e8 ]: i) n/ V7 y p环氧自流平灵感来自于这个视频中的P15跟P16，【视频链接：https://www.bilibili.com/video/BV19W411r7gH?p= ...

看了下老外的视频就那个铝合金型材支架这种调试真的是示范了精神可嘉实际用下来随便变形都是几十丝

znz · 发表于 2020-5-22 19:09:47

老外精神可嘉可惜了xyz 轴都是双丝杆这都是静态调试动态就不好说了

铝合金型材底座要是此时最后全部用人工合成环氧树脂石头浇灌就好了。。

心灵De另一半 · 发表于 2020-5-22 21:20:38

znz 发表于 2020-5-22 19:09' y% h/ N8 r! u
老外精神可嘉可惜了xyz 轴都是双丝杆这都是静态调试动态就不好说了
# {6 u Y* ?0 o0 x/ L- n; X8 C; P" D5 f0 Y* f
铝合金型材底座要是此 ...

请教下你的飞刀有链接吗？是PCD清底刀吗？

心灵De另一半 · 发表于 2020-5-23 14:43:54

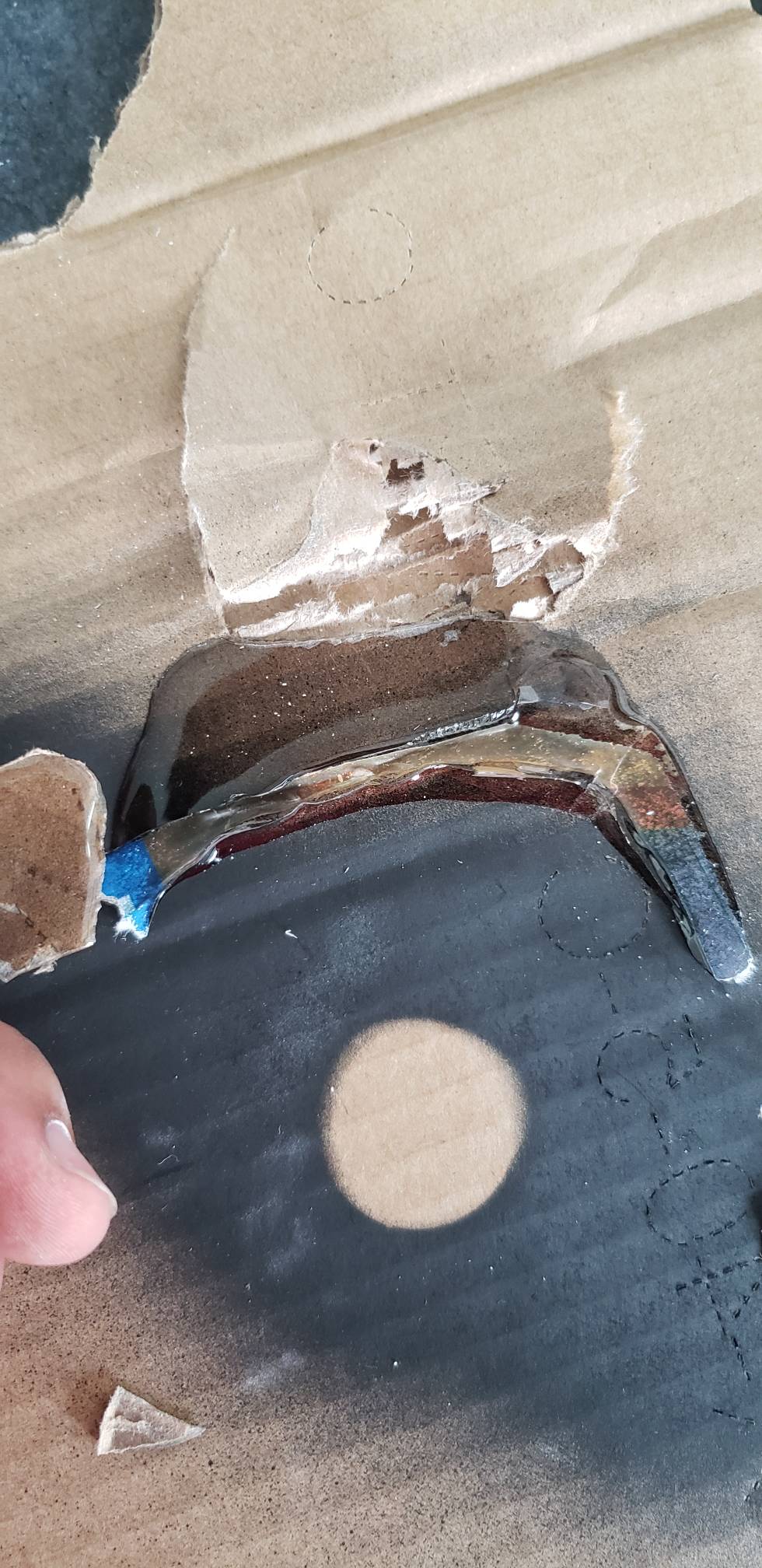

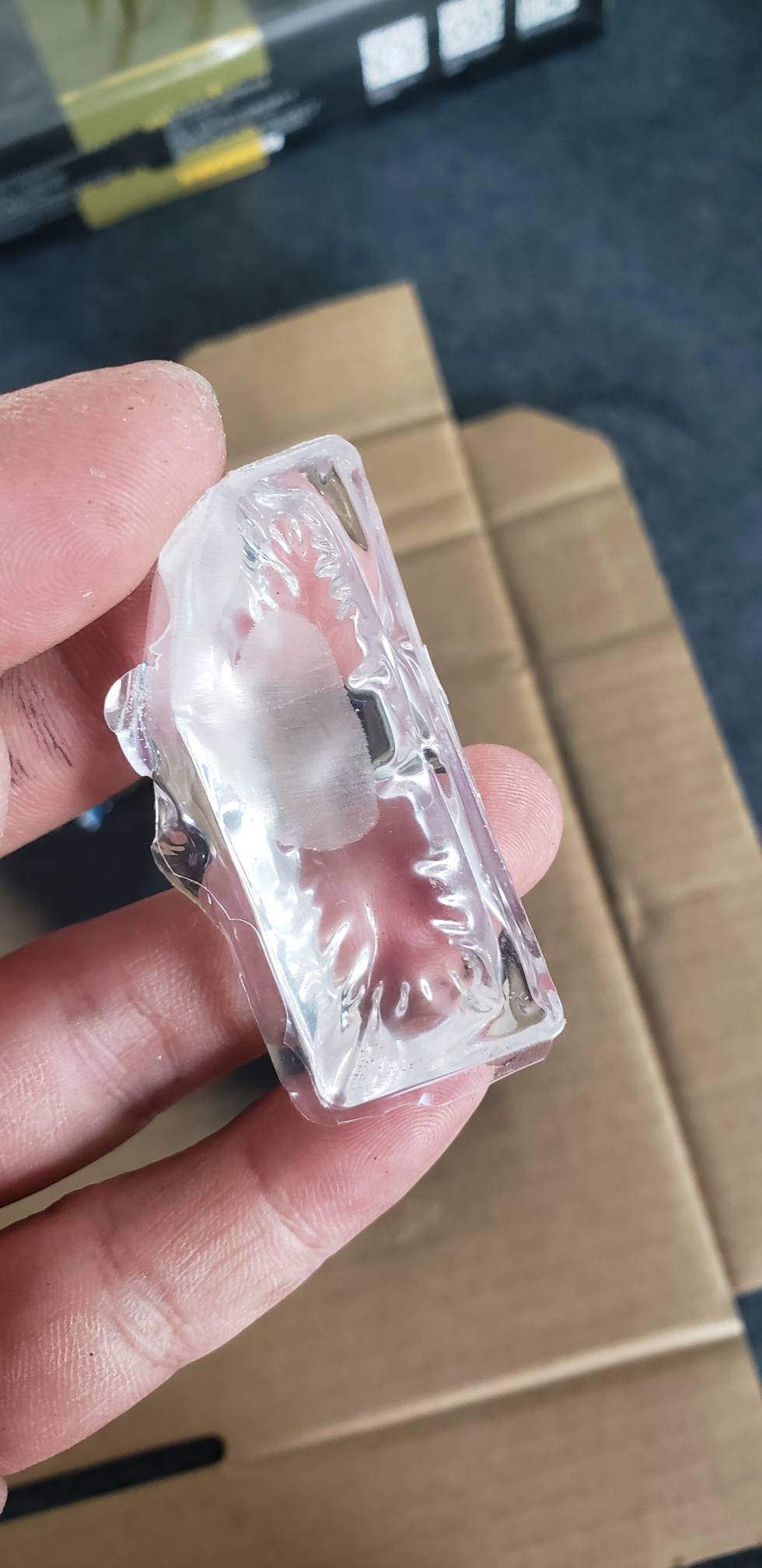

更新下，环氧树脂真硬

georgemcu · 发表于 2020-5-23 22:43:31

心灵De另一半发表于 2020-05-22 08:53
; P; @( b9 h3 Y$ F1 z- @% t& D还有很远呢，两边导轨面不在一个面上，有一个被我磨多了，已经买了环氧树脂，准备做环氧自流平

呵呵，架桥，靠重力自己流动，需要买慢速凝固的哦，否则效果出不来
