【新手向】从零开始DIY雕刻机

    [复制链接]
发表于 2020-5-11 11:46:19 | 显示全部楼层
但你这样子怎么保证二条直轨处于同一水平高度呢?二轴互相测量,只能保证这二条轨平行
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-11 12:52:13 | 显示全部楼层
伟6159 发表于 2020-5-11 11:467 L3 i3 F0 q0 g0 F5 T
但你这样子怎么保证二条直轨处于同一水平高度呢?二轴互相测量,只能保证这二条轨平行

2 g2 D& d4 l* E$ |- R两边都加工了,粗磨用打磨片,细磨拿1000目砥石,拿高度尺卡住千分表放在台面上面测量!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-11 12:54:24 | 显示全部楼层
fobyellow 发表于 2020-5-11 10:302 H; T0 g8 v' G2 A% n1 Y5 H
你买的大理石本来有1-2个参考面的,你这样导轨居中放置,等于放弃了基准面,我建议你直接使用这个参考面 ...

8 f# I" F" `/ R5 H% i% {+ |! y  |大佬,请问下滚针应该打在那个地方?两个固定螺丝中间还是靠近固定螺丝?
: D: A7 s( F6 l, \1 z. r+ X
回复 支持 反对

使用道具 举报

发表于 2020-5-11 13:25:07 | 显示全部楼层
心灵De另一半 发表于 2020-5-11 04:54, }  E. k$ K: B% A
大佬,请问下滚针应该打在那个地方?两个固定螺丝中间还是靠近固定螺丝?

, c! t' R3 Y1 l* [- H% U) N螺丝位置,担心强度可以错开一点,只要导轨不是特别弯只需要定位的,一次调直后可以把基准侧的这些压块都用环氧树脂固化,防止松动也避免重复劳动9 ], t# t5 ~- }/ {/ u8 y
回复 支持 反对

使用道具 举报

发表于 2020-5-11 17:09:45 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2020-5-11 17:15:43 来自手机 | 显示全部楼层
伟6159 发表于 2020-05-11 10:55" W8 H6 A! s% F6 e( c5 |
要校准,先要弄一个基准源,最理想是一个空中可以走的基准导轨,先对大平面走一次,把基准导轨的误差都记得好,调好后,再去测试,这样才方便,因为不止校正单条直轨水平,还要校正二条直轨的水平误差
# n! o- k9 L( }. p0 ?% A# n7 C
正解……不但要线平行还要面平行而且高度一样
回复 支持 反对

使用道具 举报

发表于 2020-5-11 17:30:10 来自手机 | 显示全部楼层
最理想最好的安装面是粘好两边石头再送去磨床上夹固定好' I( J3 X/ f1 @; h
一次磨一遍……! x2 ^" Y' Z% [: k. D! Y; R
手工太费功夫了
回复 支持 反对

使用道具 举报

发表于 2020-5-11 17:39:39 来自手机 | 显示全部楼层
心灵De另一半 发表于 2020-05-11 11:03( \6 Z- P- `1 j+ b  h
我的搞机思路是拿千分表校准基准导轨安装面,然后以这条基准来加工第二条导轨面,两个导轨安装面安装孔互为平行、相较于做加工面的花岗岩平台平行。因为我用来做台面的那块板是00级的,也就相当于一条超级大的平尺就可以获得相对精准的参数!
8 C9 K* A2 F$ p2 `6 R
00级,最好自己打表哦,我买的那个赏家也是说00级,三次元伺候它,结果是一级
回复 支持 反对

使用道具 举报

发表于 2020-5-11 18:36:03 | 显示全部楼层
georgemcu 发表于 2020-5-11 09:39
% S) M: K& b" m& o; L$ U6 j) a00级,最好自己打表哦,我买的那个赏家也是说00级,三次元伺候它,结果是一级
2 c7 L( H% \8 N8 ^
请教下,在没有三次元的条件下,怎么样用表测量平面度?
7 Y, U1 R) F% Z3 Y3 s% g
回复 支持 反对

使用道具 举报

发表于 2020-5-11 19:03:57 | 显示全部楼层
本帖最后由 georgemcu 于 2020-5-11 19:09 编辑
. g7 m1 @1 w0 P5 b0 S
fobyellow 发表于 2020-5-11 18:36
9 R! @! w5 _, j% P5 M请教下,在没有三次元的条件下,怎么样用表测量平面度?
. l2 D$ V  Q) P. M5 B/ w
好专业的问题,三次元无非就是采集点,把采集的点统一计算。
$ o# j) w0 r% ^# Y没有三次元,是否也可以模拟一下?5 S1 i2 y( a  ^$ i: M, |8 z
固定一条虚拟的表座移动线(X/Y 分别自己定),等间距 阵列出来一些列的测量线,自己打标采集数据(X/Y 分别),键入excel,也是可以算的(虽然不是很专业,但是自己评估,还是可以的)。
7 i) b& V4 |7 ]6 g8 a不记录也行,就自己看一下千分表(00级)的数据,心里也是可以有个参照。
+ w) R% b% N/ {! A' g- l这样搞似乎复杂了许多。
* A( Z5 i, y5 o, T画圆圈大致看一下,似乎更加简单,呵呵!( D9 o+ z; ]  i5 l8 l/ o4 }% P  q9 ^

" ?1 N9 y! x/ c" W3 l
回复 支持 反对

使用道具 举报

发表于 2020-5-11 19:38:58 来自手机 | 显示全部楼层
georgemcu 发表于 2020-05-11 19:03
, G4 U# S0 W/ H8 P本帖最后由 georgemcu 于 2020-5-11 19:09 编辑 % ?( o4 m" o5 u. s1 Z
1 Q9 O+ C5 `, `5 c
1 g1 G' _$ o' Y5 j, x5 e3 J. _8 I
好专业的问题,三次元无非就是采集点,把采集的点统一计算。+ P/ J1 J, h3 o" d) D; h0 V. r# B
没有三次元,是否也可以模拟一下?1 T$ s- ^: G$ H) U# _6 w& `
固定一条虚拟的表座移动线(X/Y 分别自己定),等间距 阵列出来一些列的测量线,自己打标采集数据(X/Y 分别),键入excel,也是可以算的(虽然不是很专业,但是自己评估,还是可以的)。$ X$ v" d5 K4 c+ T
不记录也行,就自己看一下千分表(00级)的数据,心里也是可以有个参照。
& G! y' S, L6 T这样搞似乎复杂了许多。
7 s. D; J  N. g画圆圈大致看一下,似乎更加简单,呵呵!
6 b, g2 ^4 H3 `7 j2 Q
高人
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-11 20:02:10 | 显示全部楼层
znz 发表于 2020-5-11 17:307 C* u2 j% I3 P& M' N! k- c- E
最理想最好的安装面是粘好两边石头再送去磨床上夹固定好9 m9 }+ F8 q4 K
一次磨一遍……$ f/ n$ b/ [' [
手工太费功夫了

0 G. ~# K( w* }# l+ c* [3 b是的,超级麻烦,光测点一次就得测100多个,测完了还得磨,手上没有设备,不然就可以做一个基于台面的精抛光机器0 R$ G+ q  G* p, n% a
回复 支持 反对

使用道具 举报

发表于 2020-5-11 20:48:55 来自手机 | 显示全部楼层
znz 发表于 2020-05-11 19:384 B( K% Q# L+ f0 j: @1 Y+ a
高人

5 t1 O3 E5 \) M* `' Q4 n1 g瞎说的呢,Z轴与XY平面的垂直度一般画圆,套用一下而已,有条件还是拿公司的设备量比较有说服力
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-11 23:26:23 来自手机 | 显示全部楼层

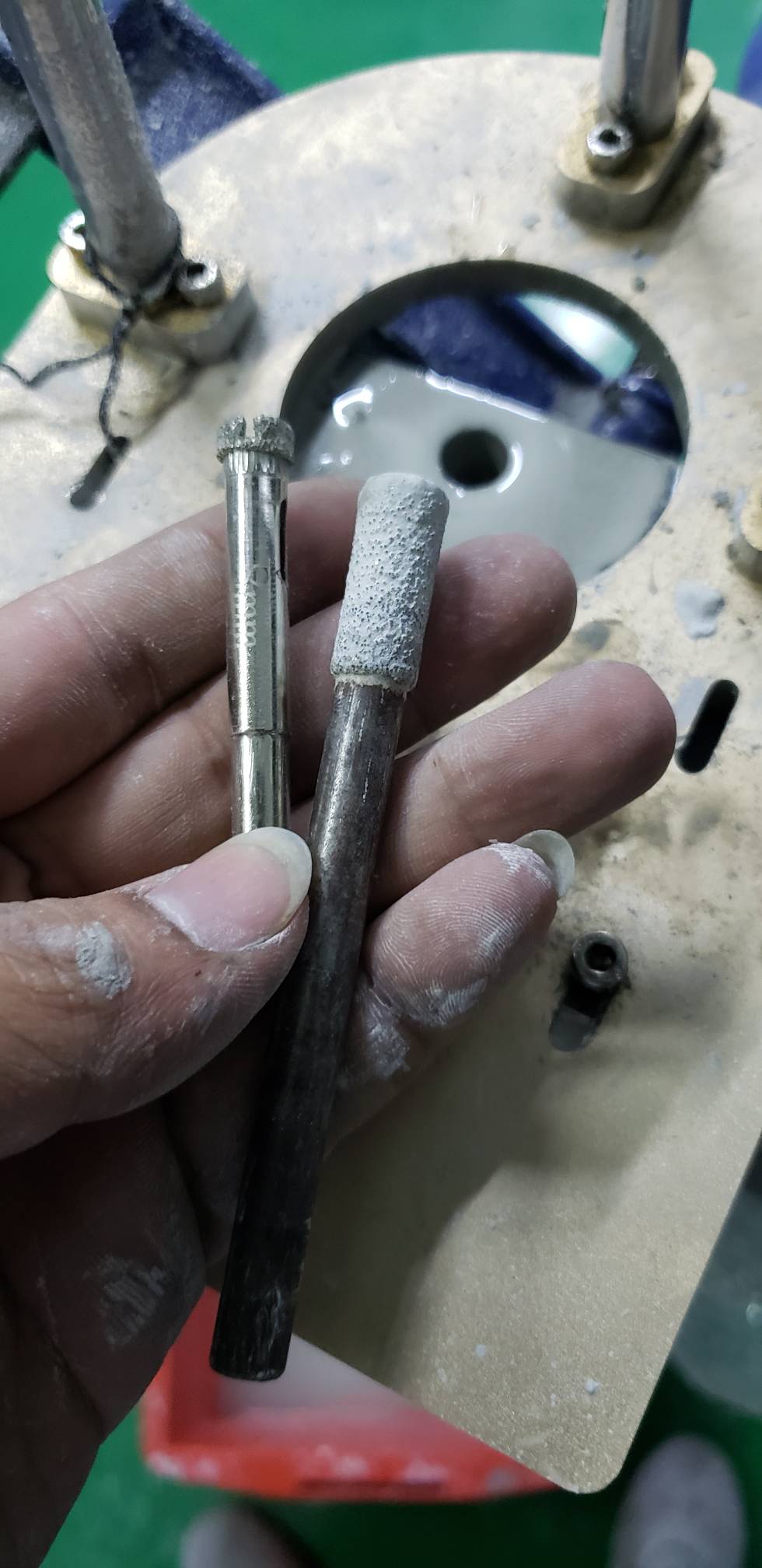

还是大神推荐的方法管用@fobyellow ,让我体验到了坐火箭的感觉!今天就到这了,搞不动了,订的螺母跟滚针还没到,难搞哦+ P6 p7 U: S; I2 Y2 l' z% d
" t! I; D/ k) d5 o/ E
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-11 23:28:48 来自手机 | 显示全部楼层
我之前怎么就没发现充值的界面,硬是签了一个月的到才能发帖要不然早就坐火箭了!
