【新手向】从零开始DIY雕刻机

心灵De另一半

比划比划，

来自安卓APP客户端

心灵De另一半

znz 发表于 2020-6-13 14:23
打这个平面意义不大……应该打对象轨道

用这种方法代替打轨道了，我这个龙门跨度太大了，有1米，没办法找到这么长在重力下不变型的杆子，我那个铝杆子太软了，不能用，只能测下平行度……

心灵De另一半

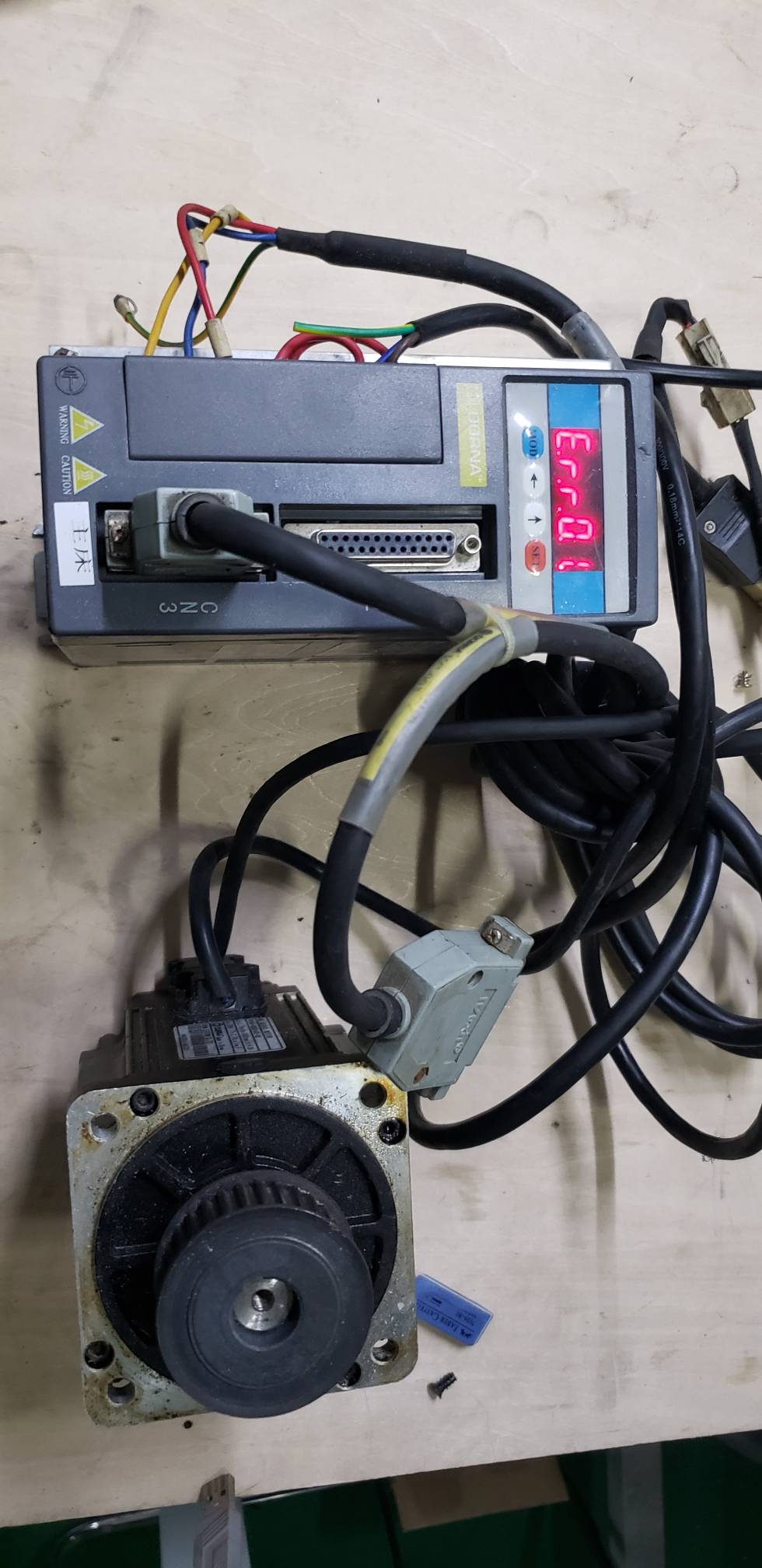

买了一套200块的750w的东菱伺服，本来想一步到位买松下的，看了看钱包就算了……买个这个后面还能改个无动力主轴，
9 C) r1 r6 I2 U* @" B( G

来自安卓APP客户端

心灵De另一半

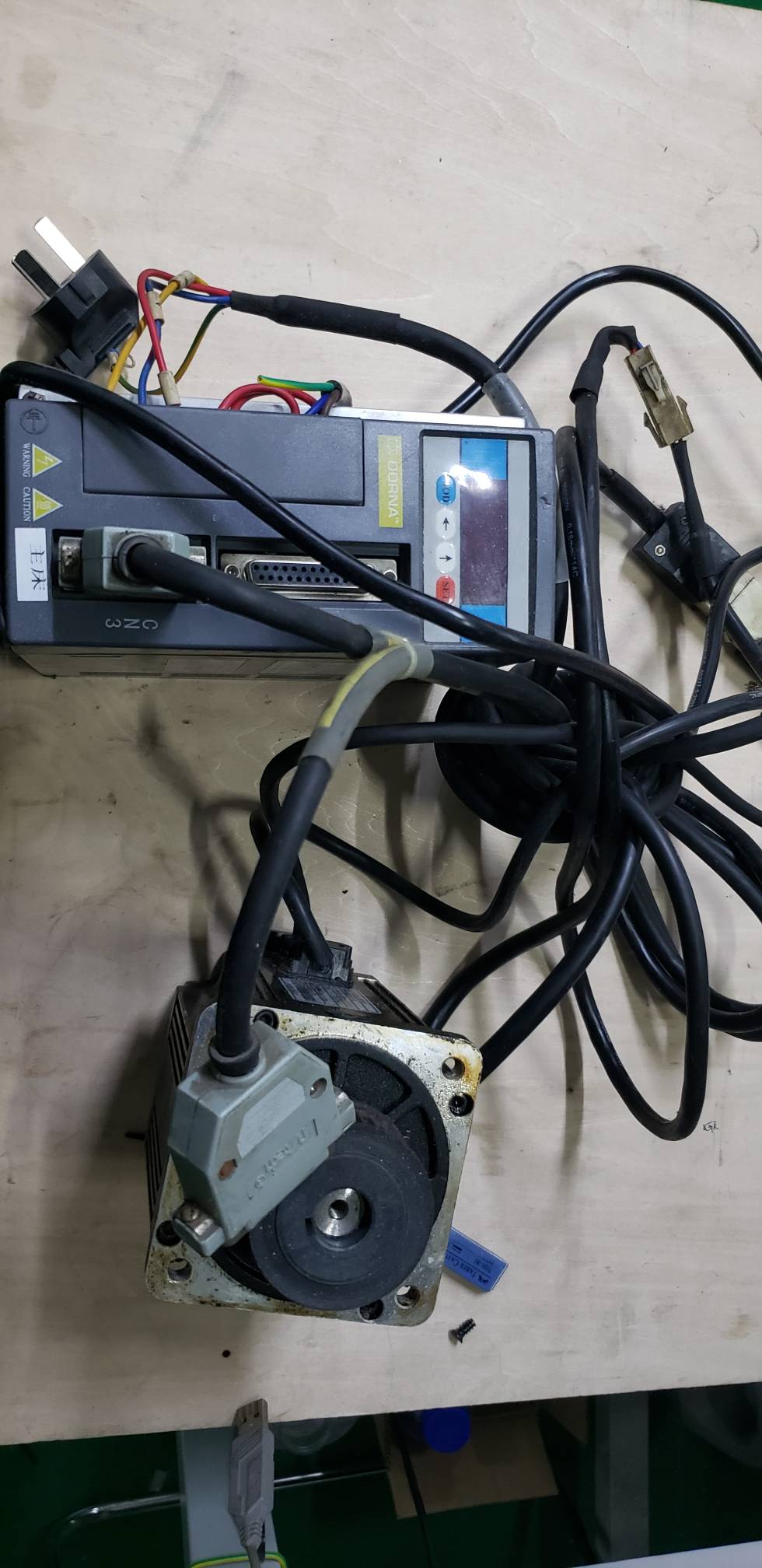

转起来了，

来自安卓APP客户端

心灵De另一半

这电机，低转速能用手捏停……
% H3 e8 i0 t! o$ |, |

来自安卓APP客户端

fobyellow

心灵De另一半 发表于 2020-6-12 14:34
还得打磨，烦死个人，

已经不远了，弄个磨刀石，有百分表，小半天就可以大功告成。只可惜你这几个石头只有底座用对了，两个侧面的立柱算是浪费了，至于横梁，是不是太单薄了？
, k  G. h% V7 D" t; V, ^* a

心灵De另一半

fobyellow 发表于 2020-06-13 21:49
已经不远了，弄个磨刀石，有百分表，小半天就可以大功告成。只可惜你这几个石头只有底座用对了，两个侧面的立柱算是浪费了，至于横梁，是不是太单薄了？

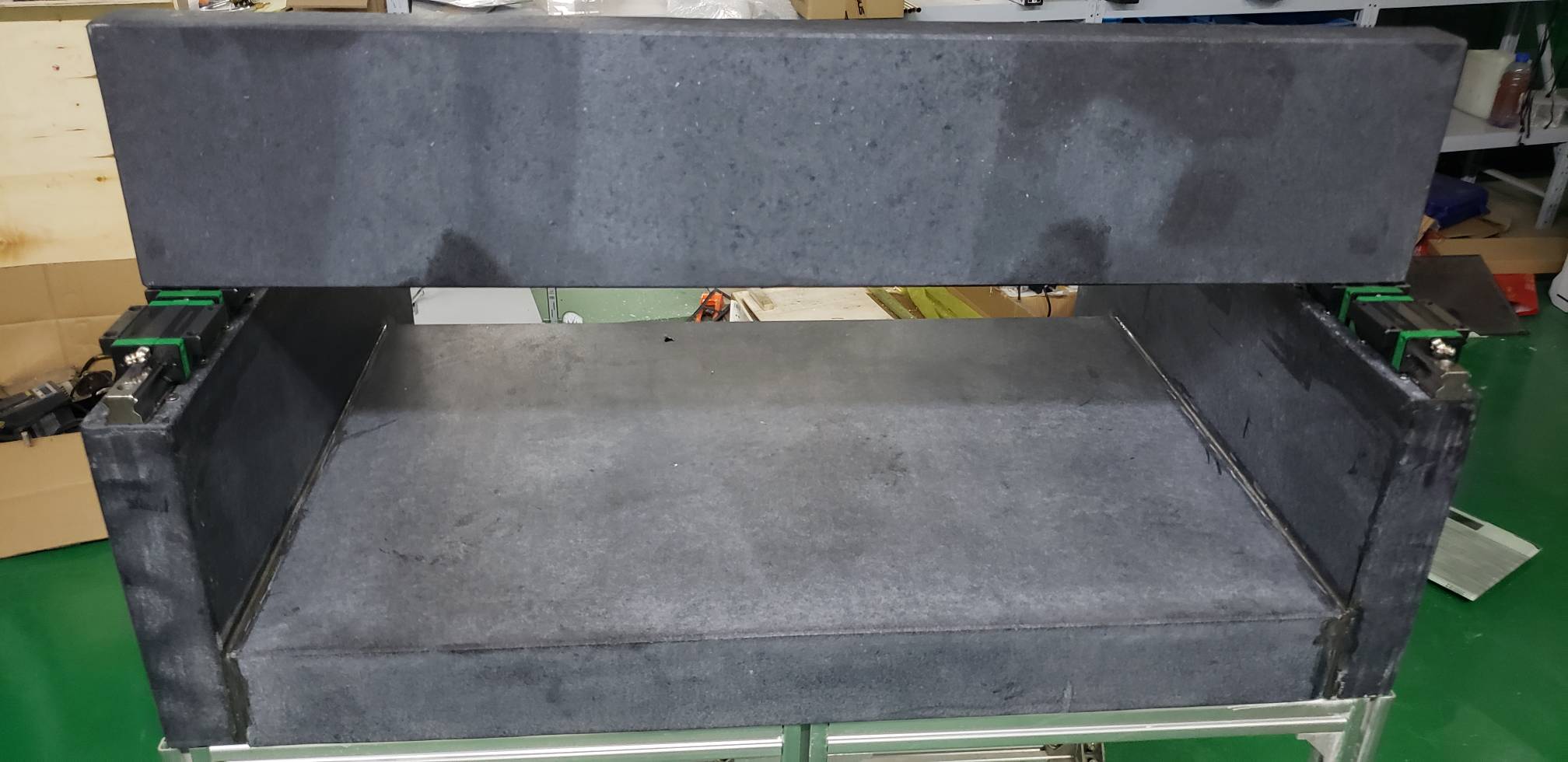

. P0 W  ~( B' b. m6 Y  Q$ u横梁是1050*60*200的，不单薄了，龙门总重50KG，

来自安卓APP客户端

心灵De另一半

fobyellow 发表于 2020-06-13 21:49
已经不远了，弄个磨刀石，有百分表，小半天就可以大功告成。只可惜你这几个石头只有底座用对了，两个侧面的立柱算是浪费了，至于横梁，是不是太单薄了？

反正染色石头便宜，随便用，侧边可以用基准面校准导轨直线度，

来自安卓APP客户端

心灵De另一半

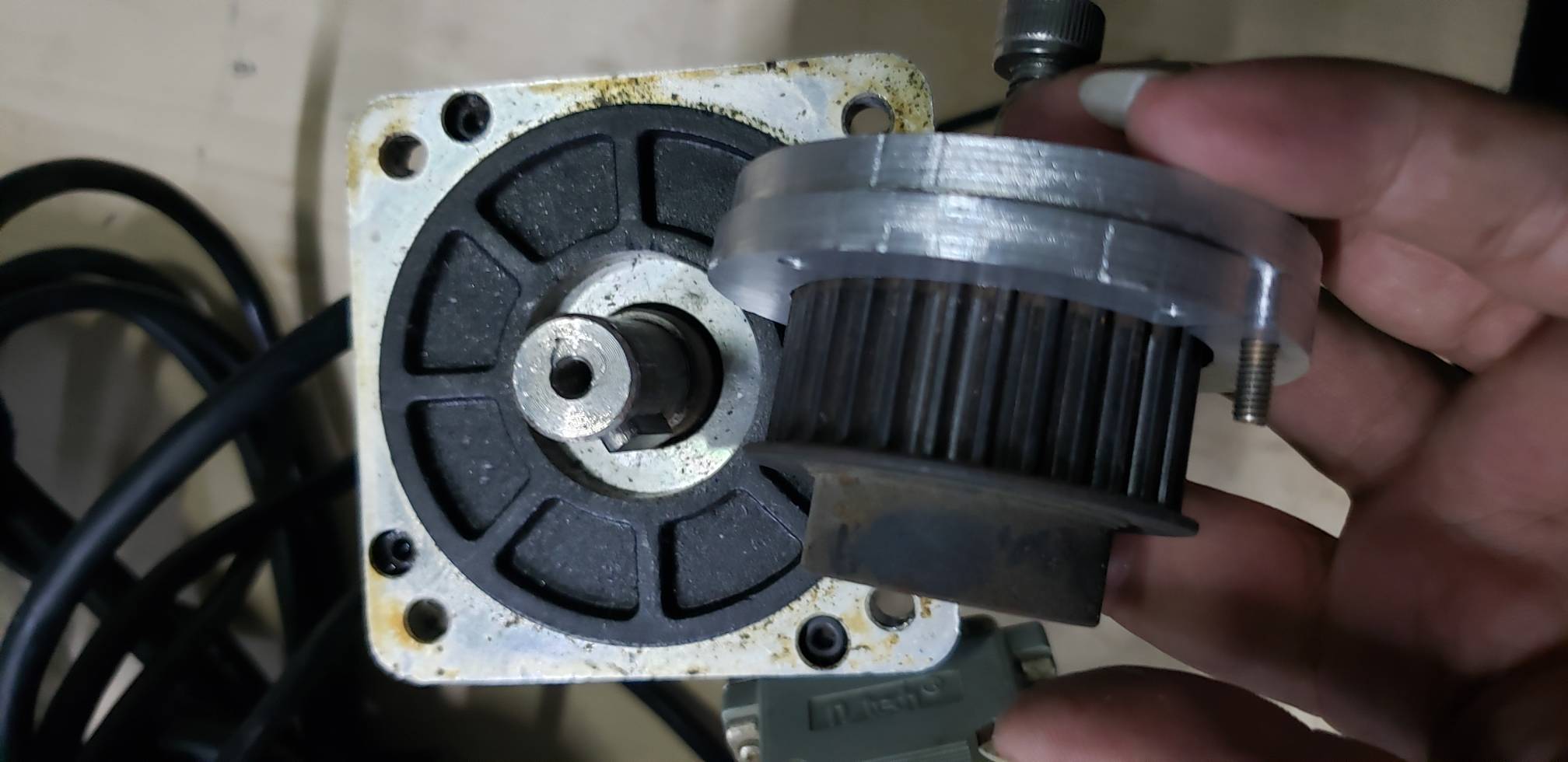

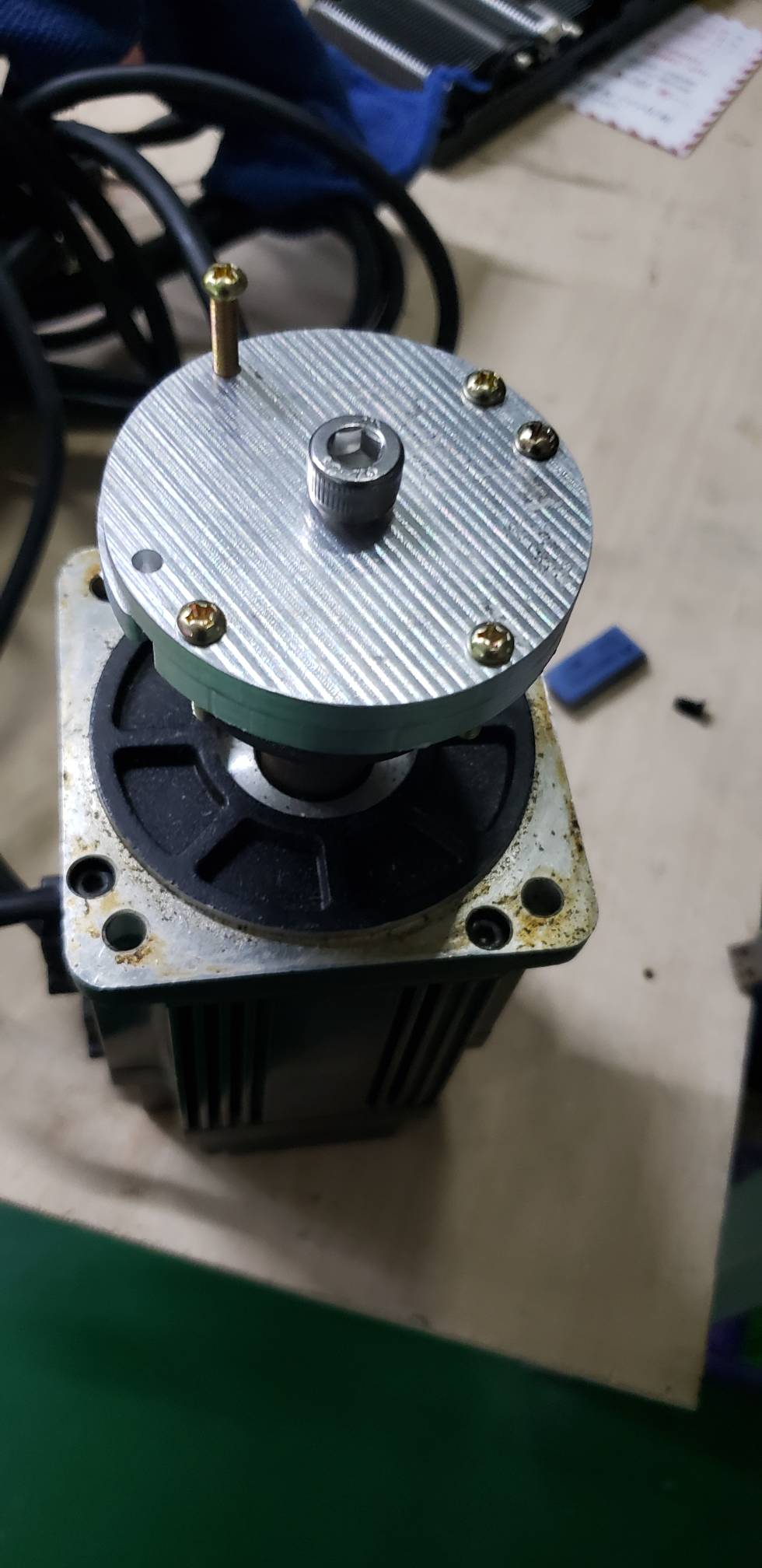

做个小工具把电机齿轮搞下来电机成色还是挺新的，
% l" \% ]5 n/ w1 |
  B7 \: P# B7 R, H" i

来自安卓APP客户端

znz

心灵De另一半 发表于 2020-6-13 20:22
6 j+ _3 m: z1 D$ p. [这电机，低转速能用手捏停……

怕不行吧  怎么会这样呢？
0 d7 m/ R$ ^' `! \& ~! a8 K6 W

捱多年

楼主先把x轴搞出来然后用x轴加工y轴是不是容易点？起码不会手残的磨多了0.3……

来自安卓APP客户端

心灵De另一半

捱多年 发表于 2020-6-14 21:58
楼主先把x轴搞出来然后用x轴加工y轴是不是容易点？起码不会手残的磨多了0.3……

' J0 {+ d) Q: F: D# l+ _……想想就行了，Y轴自己都是歪的怎么用X轴加工Y轴，这里的低不是直线低，是中间高两边低，
  E& X  Z5 _4 h7 P6 o6 G: B- g

fobyellow

心灵De另一半 发表于 2020-6-15 01:00
……想想就行了，Y轴自己都是歪的怎么用X轴加工Y轴，这里的低不是直线低，是中间高两边低，

可以理解你当时的感受，我曾经试图修复一条750长度的四面精度平尺，只有一个150长度的0.02mm/m分度的水平仪，刚开始确实有点总是考试不及格的感觉，测量一次直线度花掉5分钟，局部修磨花掉5分钟，然后再上水平仪，反复了整整两天，没有搞好一个面，后来发现是我的修磨工具不对，我用的是一个自己修过的150*150*50的大理石和8000#的碳化硅粉，有更小的局部修磨用的是一个50*50的小钢板，后来换用了一个600*800的平板来做修磨，半小时就到位了，唯一的问题是这个平板接下来怎么办？？

捱多年

心灵De另一半 发表于 2020-06-15 09:00
……想想就行了，Y轴自己都是歪的怎么用X轴加工Y轴，这里的低不是直线低，是中间高两边低，

好多话想说又不知啥说好，得罪了。你有用xy轴的平台相互验证是否00级吗？手动拿个电动工具去修磨微米级的平台合适吗？别说微米10丝都难。磨低了绝不是灌点胶水就完事就该继续两边磨。效率这么低效果这么差就不想想办法吗？
5 }/ y/ P: n/ ]. n2 P/ l在Y平台上装上x轴难度低验证易，装好的x轴当y轴用
4 ?9 }- _7 F( O. g8 ]; S( L临时装上z轴这样加工y轴基座怎么也比手拿电动工具靠谱

来自安卓APP客户端

心灵De另一半

捱多年 发表于 2020-06-16 06:28
' f9 }$ F3 A( V4 \好多话想说又不知啥说好，得罪了。你有用xy轴的平台相互验证是否00级吗？手动拿个电动工具去修磨微米级的平台合适吗？别说微米10丝都难。磨低了绝不是灌点胶水就完事就该继续两边磨。效率这么低效果这么差就不想想办法吗？
) v9 r5 {  z3 p7 n# H4 U在Y平台上装上x轴难度低验证易，装好的x轴当y轴用
2 z* _& J( D1 w1 J; [1 S  F临时装上z轴这样加工y轴基座怎么也比手拿电动工具靠谱

/ \  @1 j( O/ h' A& _你咋比我还认真啊！只能说你太认真了，话很直，得罪了！
