【新手向】从零开始DIY雕刻机

znz

0 v6 _  _2 B( l

abs2554 发表于 2020-07-14 22:52
用浮法玻璃不怕碎吗？x  z轴几十公斤甚至更重

9 g1 S! m9 Q' r/ S- g6 X7 _玻璃的特性是这样…………怕撞击敲打……受力不均
8 u. |. e/ I" I) _6 |1 x/ r9 u
下面只要垫平…………1o……12mm厚
+ |3 w/ W3 O% F几百公斤上去照样沒事…………我接触过所以了解
而且玻璃不会变形  要么断裂  要么0平面 更不会弯曲

fobyellow

znz 发表于 2020-7-15 01:09
( I/ N3 s4 M- T% c( Y  E% o( n玻璃的特性是这样…………怕撞击敲打……受力不均

下面只要垫平…………1o……12mm厚

& m6 D+ ~8 q9 Y玻璃会变形的，任何材料都会的，玻璃的弹性模量只有钢材的1/3，和铝合金差不多的。我手头的1200*1000*100的大理石平板在负重500kg之后都测出了2丝的变形！！！头痛中

znz

fobyellow 发表于 2020-7-15 11:46
玻璃会变形的，任何材料都会的，玻璃的弹性模量只有钢材的1/3，和铝合金差不多的。我手头的1200*1000*100 ...

( h% D2 z& P  R+ m2u吧        开玩笑2丝？？   大理石玻璃都不可能

照你的说法  那些00级大理石检验平台 都是狗屁平台自重就可能型成下陷
' p3 l- J1 L4 z8 Z1 S% _+ b& |

znz

fobyellow 发表于 2020-7-15 11:46
玻璃会变形的，任何材料都会的，玻璃的弹性模量只有钢材的1/3，和铝合金差不多的。我手头的1200*1000*100 ...

那些刻 超精细超微光学玻璃的   雕刻机都是大理石的   也只有大理石才可以胜任

fobyellow

znz 发表于 2020-7-15 04:48
2u吧        开玩笑2丝？？   大理石玻璃都不可能

. k7 V8 p. A; g# c& y) @照你的说法  那些00级大理石检验平台  ...

" w! }' W9 h! |小狗骗你

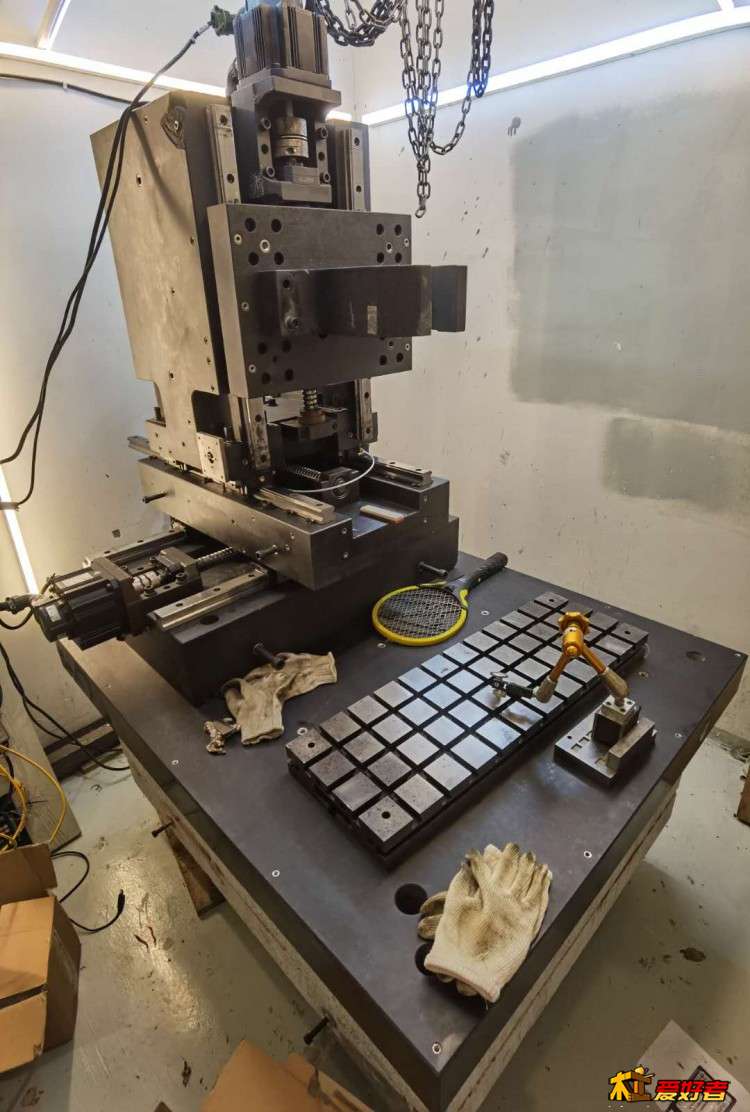

6 ^5 Q# n: ^/ w. G$ K这个平台在安装机架之前我用水平仪测量过，大约只有1丝以内的不平整度，现在负重约（300-500kg，没有称过），就我放组合夹具长边方向，两头翘起来了约2丝

关于大理石平台的使用我以前问过厂家，他们的确说的是三点支撑使用，关于整个面配合使用是否有问题他们也不清楚，还有就是负重多少的问题
: Z& _  o6 \+ ^- O: ^4 m! M+ y. Z

znz

fobyellow 发表于 2020-07-15 18:24
9 u& r* f# s, ?5 _! ?0 x* w小狗骗你
( _9 Z: t  V9 k- ^/ I0 w7 o' q$ d这个平台在安装机架之前我用水平仪测量过，大约只有1丝以内的不平整度，现在负重约（300-500kg，没有称过），就我放组合夹具长边方向，两头翘起来了约2丝

, t3 v9 d5 f& j5 |! H0 n6 \8 H$ u关于大理石平台的使用我以前问过厂家，他们的确说的是三点支撑使用，关于整个面配合使用是否有问题他们也不清楚，还有就是负重多少的问题

不懂……水平仪怎么可测平整度…………

fobyellow

znz 发表于 2020-7-15 10:53
1 z; ^- u8 k' f$ E; W不懂……水平仪怎么可测平整度…………

7 L+ ^, I! c( \+ s$ R8 Q做大理石平板的都是用的水平仪，分段测试，然后做局部修磨，你可以去看下视频
# P" s: I7 a$ T5 \  i只是他们用的水平仪都是电子水平仪，分度可以做到1弧秒，我的是钳工用气泡水平仪，分度是0.02mm/m，对我来讲足够了

znz

fobyellow 发表于 2020-07-16 13:30
做大理石平板的都是用的水平仪，分段测试，然后做局部修磨，你可以去看下视频
- i7 l# t4 w- |7 }( q7 ?; B2 s- ]只是他们用的水平仪都是电子水平仪，分度可以做到1弧秒，我的是钳工用气泡水平仪，分度是0.02mm/m，对我来讲足够了

这个我真不懂……沒见过…………
( V; l& x, o1 a9 X/ `5 W5 P这种测量方式怕误差大吧…………
u级怎么测出来的…………沒研究过

znz

fobyellow 发表于 2020-05-06 15:29

老哥你这是准备雕什么……
$ x' c  s, E1 i  Y% \, a; _这巨重巨无霸…………相当霸气……我今天挪个THk不锈钢滑台……汗如雨下…………真佩服你们这些做大理石机器的

fobyellow

znz 发表于 2020-7-16 06:59
# B8 Y' q& [! ?2 _9 V这个我真不懂……沒见过…………
这种测量方式怕误差大吧…………
u级怎么测出来的…………沒研究过

    这个测量方法其实精度很高，机床维修安装等都用这个，水泡水平仪的最高精度是合像水平仪，可以做到0.01mm/M的分度，长度一般是150/200mm，按照200mm来计算，也就是水平仪的一侧比另一侧高2um的时候就可以准确的测量出来，再加上肉眼的两个刻度之间的读数，所以说理论上是可以分辨每200mm长度之间的1um高差。
. p! u* X1 L6 J: {
6 r- Z6 m$ u+ S- p    这种测量方法和光学的准直仪其实是一样的原理，反映出来的是夹角，而并不是高度差，所以说要做分段测量，然后把这些读数组合起来，就是直线度了，横竖都测一遍就是平面度了，我那个台面测试一次耗时半小时……主要是水泡式的水平仪读数时间太长了，要气泡完全停住耗时要10秒以上，电子水平仪的理论稳定时间也比较长（由测量原理决定，机械阻尼系数和分辨率成反比），但是可以连续测量曲线，并通过数学公式来计算最终的稳定点，只要阻尼系数校准的足够精确，理论上一组来回的运动就可以得到稳态的那个点，所以测量时间要短得多，基本上2秒读就可以有读数，我也想要一个，只是闲鱼上的最便宜的这玩意也要7000+，听说新的要40000+
3 `/ ^0 P2 V2 r. v6 t
    但是这东西的确没有想象中复杂，我也一直想做一个更好用的O-Meter，用电容传感器，短期分辨率可以做到10nm级别，关键是便宜，200块就可以搞一个出来

& t) }  a  ~$ N7 Z0 A

znz

fobyellow 发表于 2020-07-16 16:19
7 s+ Z1 }% J/ W7 J' j; c    这个测量方法其实精度很高，机床维修安装等都用这个，水泡水平仪的最高精度是合像水平仪，可以做到0.01mm/M的分度，长度一般是150/200mm，按照200mm来计算，也就是水平仪的一侧比另一侧高2um的时候就可以准确的测量出来，再加上肉眼的两个刻度之间的读数，所以说理论上是可以分辨每200mm长度之间的1um高差。

    这种测量方法和光学的准直仪其实是一样的原理，反映出来的是夹角，而并不是高度差，所以说要做分段测量，然后把这些读数组合起来，就是直线度了，横竖都测一遍就是平面度了，我那个台面测试一次耗时半小时……主要是水泡式的水平仪读数时间太长了，要气泡完全停住耗时要10秒以上，电子水平仪的理论稳定时间也比较长（由测量原理决定，机械阻尼系数和分辨率成反比），但是可以连续测量曲线，并通过数学公式来计算最终的稳定点，只要阻尼系数校准的足够精确，理论上一组来回的运动就可以得到稳态的那个点，所以测量时间要短得多，基本上2秒读就可以有读数，我也想要一个，只是闲鱼上的最便宜的这玩意也要7000+，听说新的要40000+
" ]# e% T  A' r5 f7 U
    但是这东西的确没有想象中复杂，我也一直想做一个更好用的O-Meter，用电容传感器，短期分辨率可以做到10nm级别，关键是便宜，200块就可以搞一个出来

* t9 h; y6 T$ E. y8 l% t受教了……我只会跑下百分千分表

znz

fobyellow 发表于 2020-07-16 16:19
; ~- E" d  C3 R$ a    这个测量方法其实精度很高，机床维修安装等都用这个，水泡水平仪的最高精度是合像水平仪，可以做到0.01mm/M的分度，长度一般是150/200mm，按照200mm来计算，也就是水平仪的一侧比另一侧高2um的时候就可以准确的测量出来，再加上肉眼的两个刻度之间的读数，所以说理论上是可以分辨每200mm长度之间的1um高差。

    这种测量方法和光学的准直仪其实是一样的原理，反映出来的是夹角，而并不是高度差，所以说要做分段测量，然后把这些读数组合起来，就是直线度了，横竖都测一遍就是平面度了，我那个台面测试一次耗时半小时……主要是水泡式的水平仪读数时间太长了，要气泡完全停住耗时要10秒以上，电子水平仪的理论稳定时间也比较长（由测量原理决定，机械阻尼系数和分辨率成反比），但是可以连续测量曲线，并通过数学公式来计算最终的稳定点，只要阻尼系数校准的足够精确，理论上一组来回的运动就可以得到稳态的那个点，所以测量时间要短得多，基本上2秒读就可以有读数，我也想要一个，只是闲鱼上的最便宜的这玩意也要7000+，听说新的要40000+

' V2 m$ C( p3 [: d* y7 R; l# y. W    但是这东西的确没有想象中复杂，我也一直想做一个更好用的O-Meter，用电容传感器，短期分辨率可以做到10nm级别，关键是便宜，200块就可以搞一个出来

4 ]. h. C' k3 g5 K; t  S电子的东西需要什么帮忙……尽管开口
我熟悉所有的线路无论线性电路还是数字电路及元器件……

sdacc

fobyellow 发表于 2020-7-15 18:24
小狗骗你
这个平台在安装机架之前我用水平仪测量过，大约只有1丝以内的不平整度，现在负重约（300-500kg ...

( s# _: G6 j% g1 @' I* C) G这机器太霸气了。运动质量大力就大，和花岗石底板的固定，底板开孔攻丝会不会影响平面度，螺丝拧大力了会不会压坏花岗石
# ~' v* X$ M! u) e! }& F0 G& S用的35导轨？
1 L- G* ?. R  F6 x6 t$ n- Y. B7 D

湖湖

fobyellow 发表于 2020-5-6 15:29

我没明白的是。。选择大理石 结构 本来就是为了追求极致的刚性。。。

可你选择的CNC结构 却是最没有刚性的。。。。。。。三个轴在一起。。。大理石浪费了~~~~~~~

大理石结构的目的是获得 最小的结构变形。结构 选 立柱 固定龙门都可与理解。。 可你这个其实跟动龙门差不多。

- p+ ^$ _6 B- d在超大型机上几十吨 几百吨的倒没什么 靠重量都能保持刚性 。 可这种小型机。。。。没什么用。
# s5 N3 G1 n& s8 c! Y# _7 C
& W, e- l; s" v( |小型机选大理石  最好 立柱 或者固定龙门。
5 r$ c2 @8 Y0 \, l" S, U
其实导轨 也最好别用方轨。。。。方轨的变形程度 虽然肉眼看不到 其实很大。
5 t& u4 X0 r1 @6 |4 z8 n# I" \

fobyellow

湖湖 发表于 2020-7-16 18:42
我没明白的是。。选择大理石 结构 本来就是为了追求极致的刚性。。。
8 F. l7 U! C* M+ q' C6 x) s# F- d
可你选择的CNC结构 却是最没有刚 ...

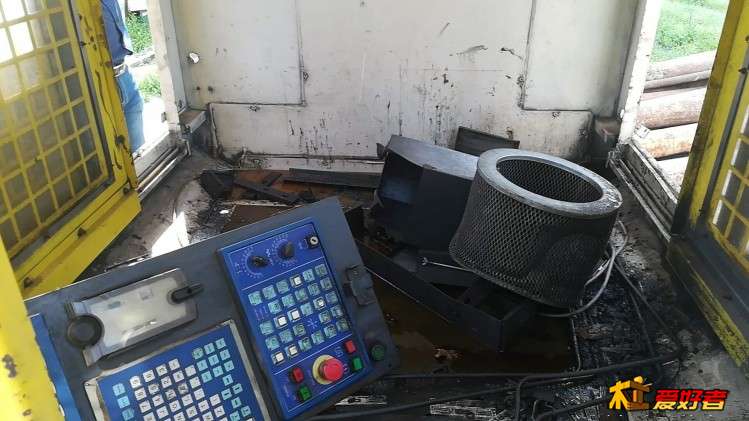

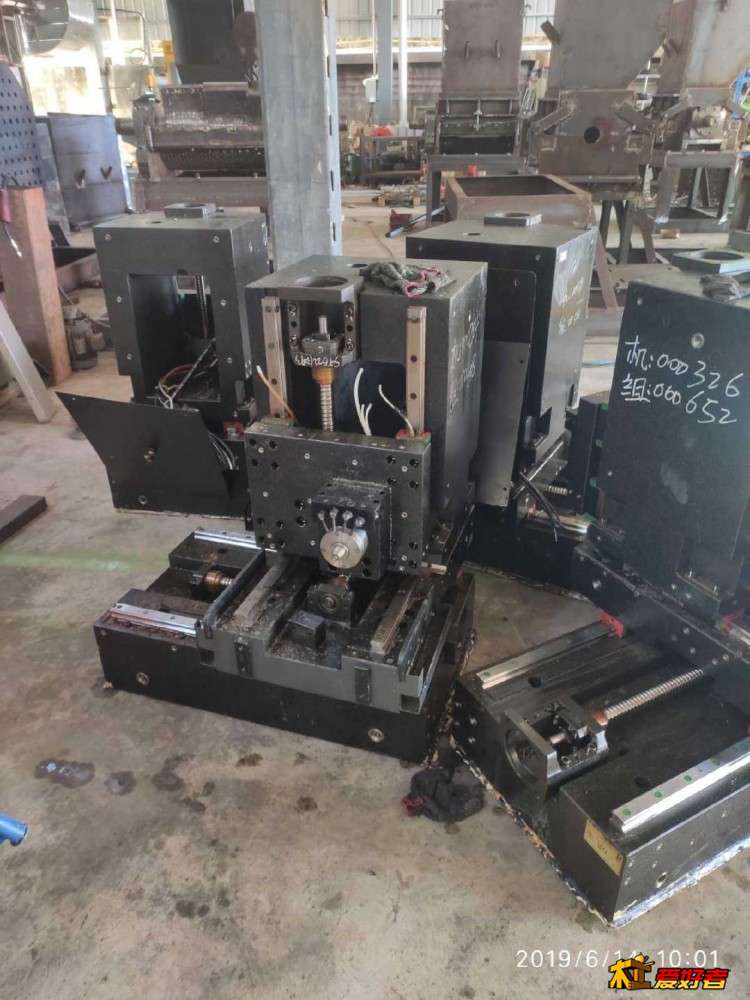

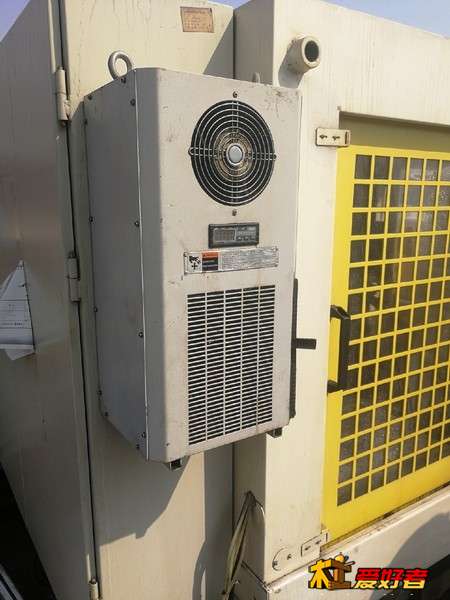

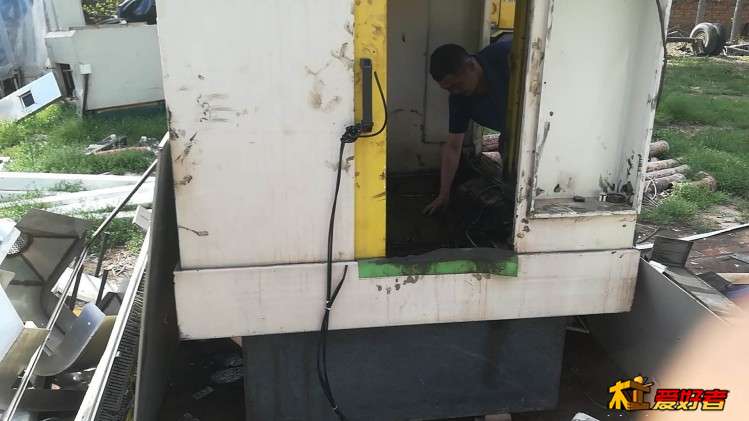

关于XYZ轴的布置带来刚性的区别我搞不非常明白，这个结构也不是我设计的，这个应该是富士康或者类似的公司淘汰的一批机器，闲鱼上有大量的拆机件，原机有一个约2吨重的大理石底座我没要，只要了上面的滑台，原配应该还有4轴或者5轴没有见过，拆机之前的照片我没有，老板只发了一些残品照片给我参考，上面都是繁体中文
2 M4 g# i8 c! f$ G2 k4 ]. P; F
8 z0 Z; S2 ?2 [, E, X
$ e0 H8 f& _  p& x
" S% {/ X2 F1 n( K8 g
% d; a$ q  D4 G3 k3 J. g+ ]
3 q4 Z$ I2 R( a' O

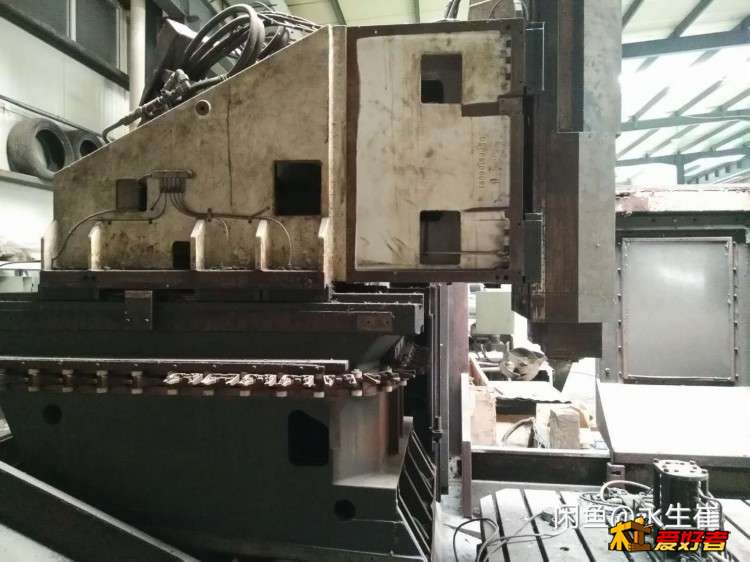

6 N) M+ g7 a" ?& l1 h这个机器应该有两种变形

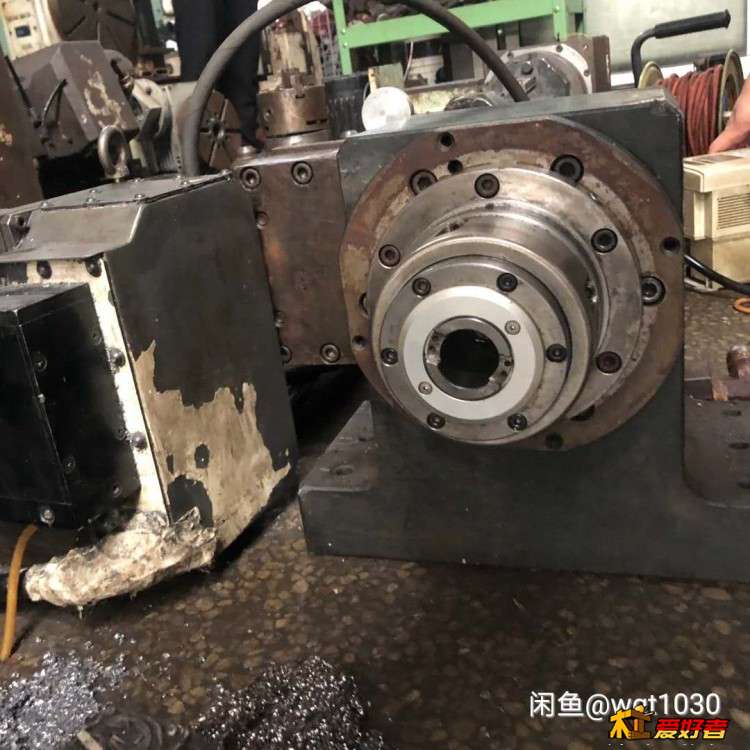

一种装的这个主轴，是立加，主轴是7.5KW的普慧BT30电主轴
  z2 k0 k7 u1 y+ G# K

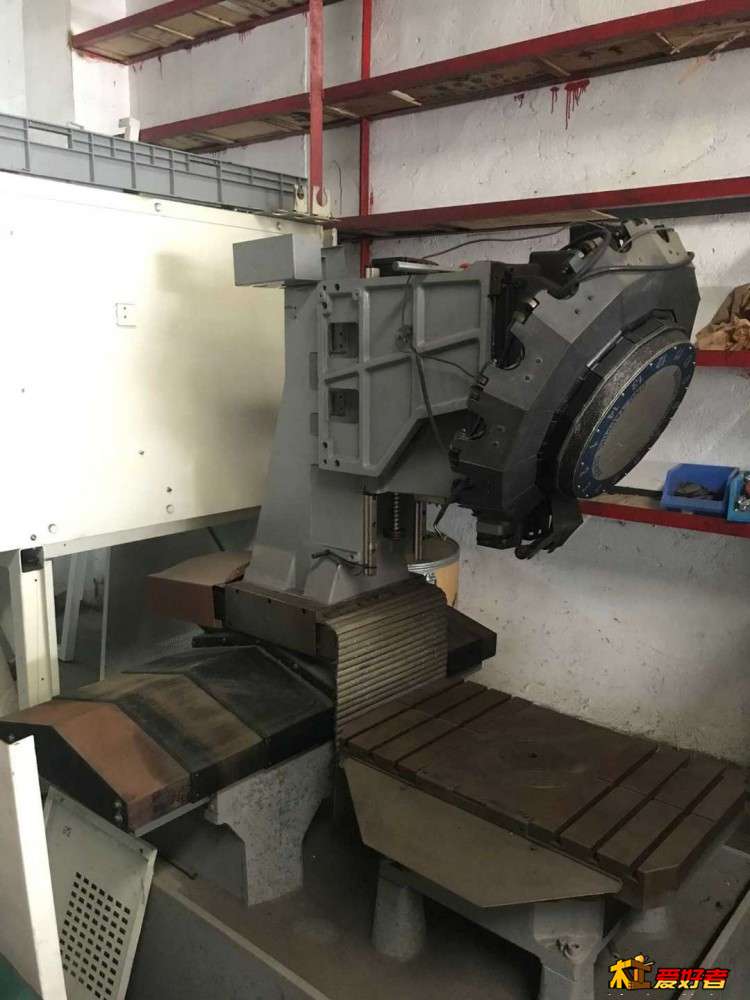

& f: a' t1 N/ x: n3 F8 ^1 i5 {3 n还有一种是功率小一些的主轴，是卧加的结构
# m4 O4 @- n, ]4 B1 G6 s+ x
0 F' K/ n" e  w) f  L2 V0 n

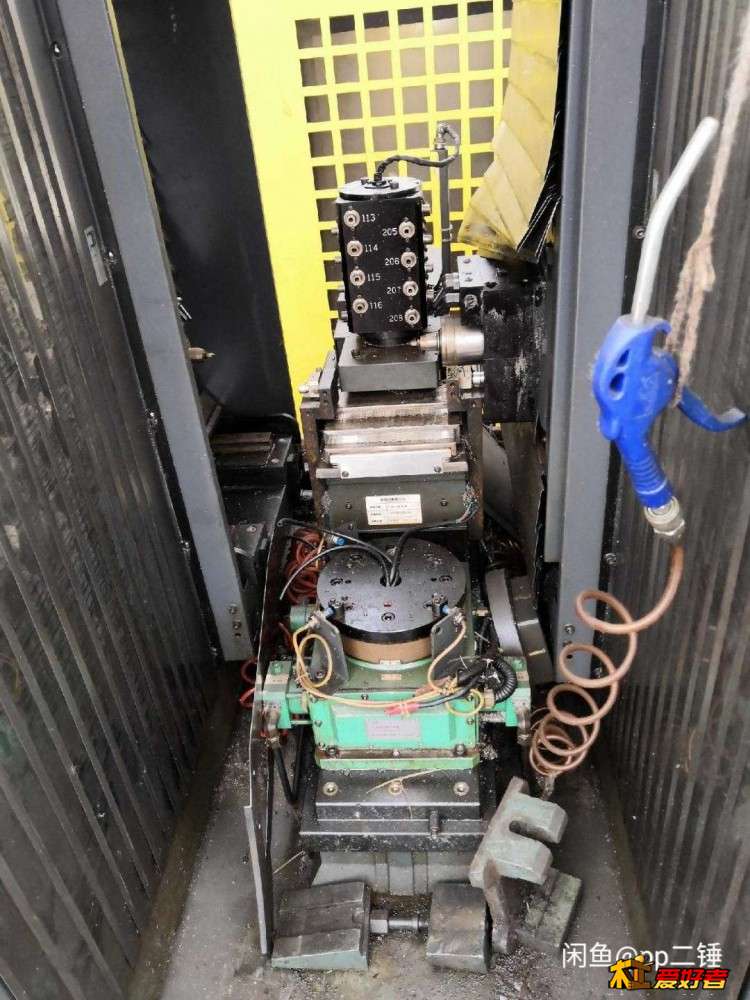

整机的样子可能是这样的
+ D2 s1 {" [% C! z+ l
* h+ D- O$ X% i: b

+ {4 ?! c6 L+ Z& K1 L- @

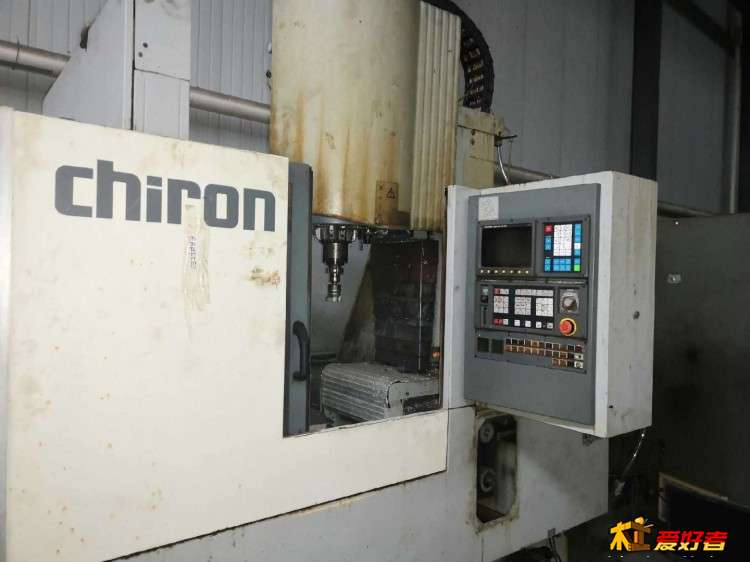

% w, r" v% o. v, h其实关于这种结构我觉得没有你说的那么残，原因是发那科和巨浪的机床也用这种架构，DMG也有机器是类似的结构，只是国内的厂家基本上都选择技术更成熟的定立柱机型，参考如下
. k) X$ X* |0 M0 j# r# l; O发那科的小黄鸡

4 G, [" l; G5 q+ r0 ]! M0 x巨浪的千手观音
& Z2 J! _# c6 o6 d6 P* X( q6 \/ o
这是我找到的我很想仿制的鬼
