【新手向】从零开始DIY雕刻机

心灵De另一半

主轴画圈
& b7 s/ g# |) j. A! P

来自安卓APP客户端

心灵De另一半

浇筑的环氧树脂也干了，机架算是做好了，同平面下XYZ精度达到预期的0.1，个人比较满意。
主要问题
" v9 p* }, F. t. |( l# M' ]1.Z轴导轨是弧形，150的行程里起伏区间是0.8，因为用的是美芯的铝板机加工的，没法做平面，后面可能会重新做。
2.x-y不是90度，是90.0096度，也就是说Y450的行程里起始是0结束是0.08。
8 Y0 ]& z* y6 i4 v" h' ~3.Y轴相较台面是弧形的，起伏区间是0.08。奇怪，放龙门（55KG）之前是对的，龙门往上一放直接就塌了……怪不得都做定龙门，解决方案是换负载型滚柱导轨（后面的事了）。

$ U8 K7 {! m! U/ B) B接下来就是让他动起来了，电器接线从简，直接拉，先动起来了后面再完善！

心灵De另一半

设置脉冲，还没有装限位开关，等下跑个程序试试，

来自安卓APP客户端

心灵De另一半

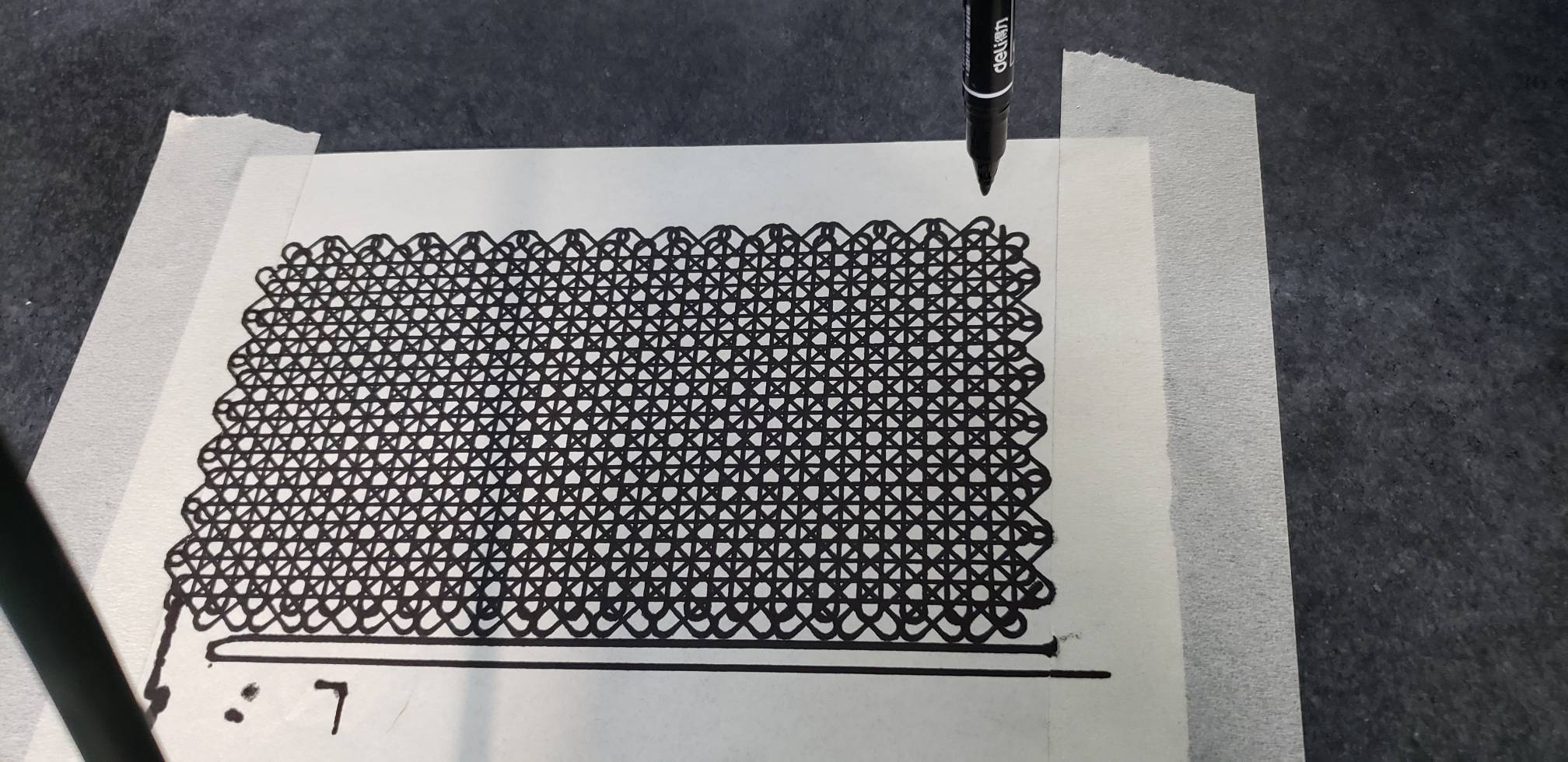

记号笔测试代码，终于跑起来了!
四个月，真不容易!

来自安卓APP客户端

心灵De另一半

激动!

来自安卓APP客户端

梓檀58

成功就是喜悦。

心灵De另一半

这个普菲德的闭环步进电机也没有那么不堪吧，实际用下来几乎没声音

来自安卓APP客户端

心灵De另一半

F5000试机，电机声音从F3500就有点刺耳了，
) w% s; g4 W& R0 s/ D0 D: g  W2 p

来自安卓APP客户端

hjf571x

我之前也想这么做，你实现了。矮矮

fobyellow

心灵De另一半 发表于 2020-8-4 04:29
浇筑的环氧树脂也干了，机架算是做好了，同平面下XYZ精度达到预期的0.1，个人比较满意。
) B; T1 @( J2 S1 M主要问题
1.Z轴 ...

- K8 c; j, z) a7 G$ b' t你的问题3可能是和你的两片Y轴的安装方式有关，你使用的是测量安装固定，全靠摩擦力来支撑，可以考虑在接触面使用环氧树脂固定
1 b6 j; F* B1 h+ P! T, T3 U. k

znz

心灵De另一半 发表于 2020-08-04 20:06
+ p5 o0 q9 ?0 u5 a' y8 }F5000试机，电机声音从F3500就有点刺耳了，
2 c  c: I# ?# d

来自安卓APP客户端

心灵De另一半

fobyellow 发表于 2020-8-5 11:18
- R1 ?# [9 v5 v6 A  H你的问题3可能是和你的两片Y轴的安装方式有关，你使用的是测量安装固定，全靠摩擦力来支撑，可以考虑在接 ...

$ e; [+ F- C2 G# p( E已经灌了树脂，还是滑块负载方面出了问题！

心灵De另一半

hjf571x 发表于 2020-8-5 10:24
4 K1 N+ B; O- @8 M我之前也想这么做，你实现了。矮矮

高兴不起来，有场地的话不如闲鱼多出钱上二手精雕机，那个精度有保证，还能干活，这个只是为了满足自己的欲望！

fobyellow

心灵De另一半 发表于 2020-8-5 04:39
. g! V0 I$ @+ J8 l9 [  K* ?已经灌了树脂，还是滑块负载方面出了问题！

6 j+ [( B" }" ^. z) U$ y国产的导轨？负载几十千克就有4丝级别的变形？？？
: M) B% e! M: _/ y

心灵De另一半

fobyellow 发表于 2020-8-5 14:57
国产的导轨？负载几十千克就有4丝级别的变形？？？

/ _9 {2 |5 d% @) g% h我也不知道怎么会有那么大的形变，老板跟我说能承受200KG，我这龙门一放上去就这样了……但愿是我哪个环节出了问题但没有发现吧。精度在理想范围内，毕竟要的是刚性，可是如果真的是滑块问题的话就没有刚性可言了……
