【新手向】从零开始DIY雕刻机

心灵De另一半

漫岳 发表于 2020-8-23 22:11
3 B) n2 i9 h$ x先不看锈 导轨是刮花了吗？

上面是导轨润滑油，后面抹上去的。

fobyellow

心灵De另一半 发表于 2020-8-23 08:52
0 B, r9 u# }. R% m- d" C" M几天没动发现导轨锈了……

  L$ _; ^5 @5 K) l* c, B. j, \去年干活的时候，我新买的THK导轨上滴了几滴汗水，过了半个月，都有坑点了，我那个心疼啊

心灵De另一半

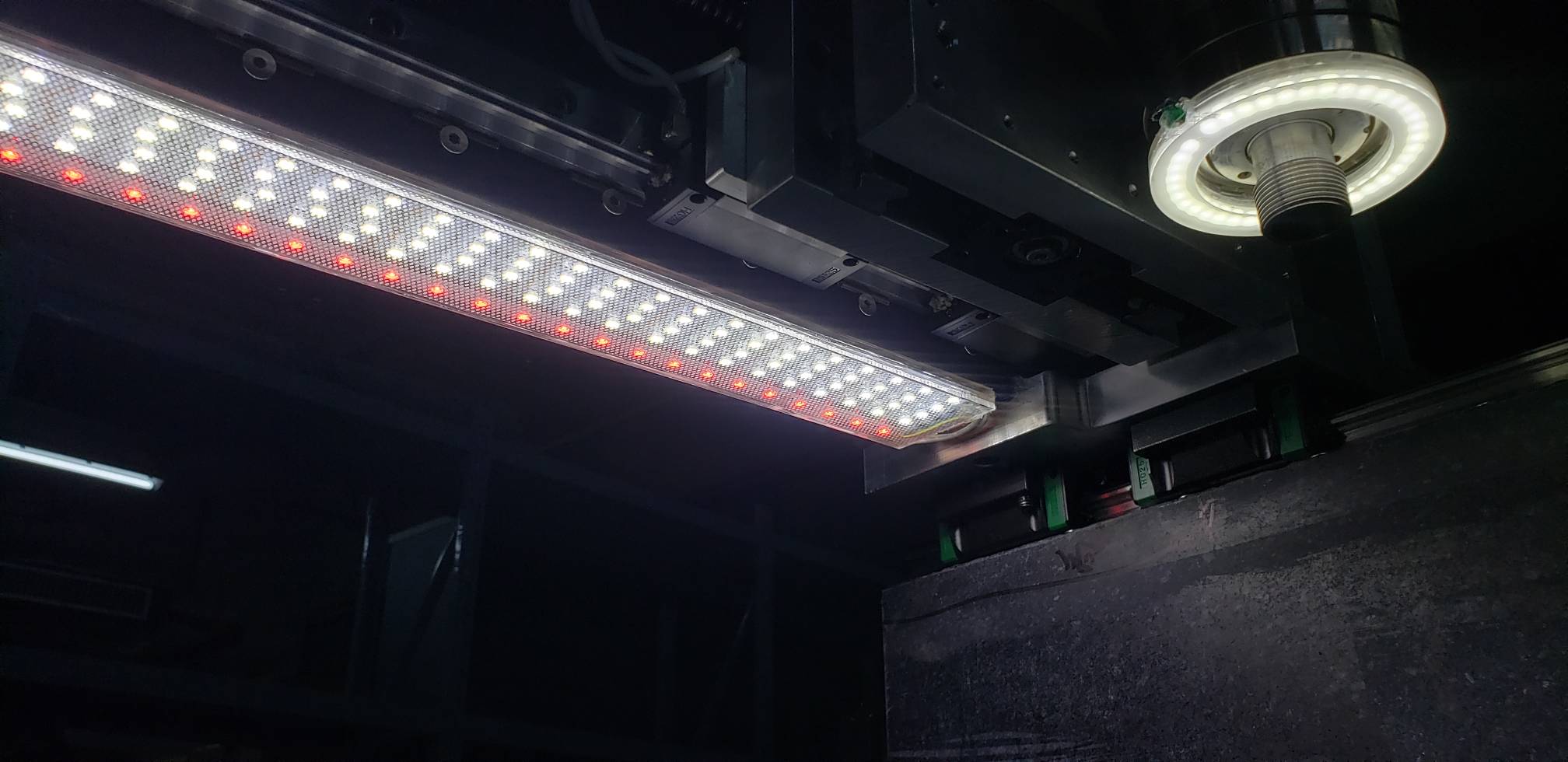

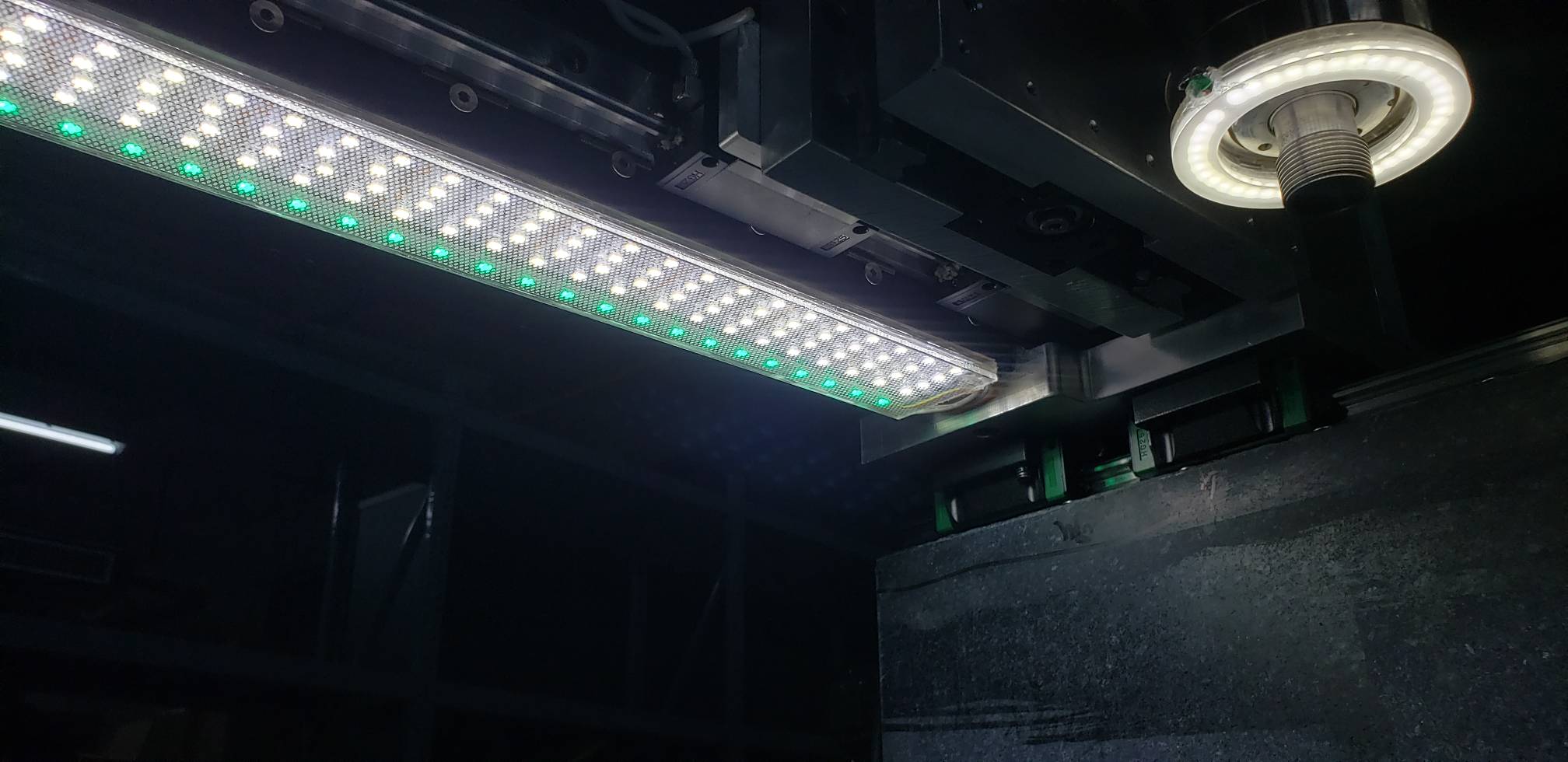

抽空做了主轴灯，对刀很好用，效果还不错，机床状态灯也做一起了！
/ S3 i5 [2 }+ z- Z) v5 K

- @. C) D5 i& y& r6 k! Y8 D

来自安卓APP客户端

心灵De另一半

自己干自己，把台面预埋螺母孔打了，买了T形槽台面准备装上去，
5 p* r) b  z& U+ S* u$ w

来自安卓APP客户端

sdacc

心灵De另一半 发表于 2020-8-4 12:29
& E; P! v" C' g6 z3 c/ C1 a' ?浇筑的环氧树脂也干了，机架算是做好了，同平面下XYZ精度达到预期的0.1，个人比较满意。
主要问题
6 K# Z4 y( R& Z8 N2 O1.Z轴 ...

2.x-y不是90度，是90.0096度，也就是说Y450的行程里起始是0结束是0.08。

# E% P+ G" o  |- ^  n; ?* P* M
这个是用什么测的?三次元？
0 C6 K8 v7 Q3 L! v0 X

心灵De另一半

sdacc 发表于 2020-8-26 01:57
2.x-y不是90度，是90.0096度，也就是说Y450的行程里起始是0结束是0.08。

30厘米的00级方尺分段分区测试，测了上10组数据放软件里面得出的，实际误差只多不少，有3次元的条件就不会自己造机了……
  X& j, W0 h( C0 B1 |1 C

sdacc

心灵De另一半 发表于 2020-8-26 09:21
+ G, N. y. U4 |2 ?4 w30厘米的00级方尺分段分区测试，测了上10组数据放软件里面得出的，实际误差只多不少，有3次元的条件就不 ...

6 i2 G; E4 Q0 K( a+ F6 j真是大工程太不容易了。几个丝也就是螺丝拧一点点点

心灵De另一半

sdacc 发表于 2020-8-26 10:35
真是大工程太不容易了。几个丝也就是螺丝拧一点点点

螺丝的误差是可以控制的，关键是我买的这个国产导轨质量太水了，在我这个机架上各方面误差起步4丝，自己做机器最好闲鱼买大公司的拆机导轨，或者多花钱买新的进口导轨！！！

sdacc

文档说，普通级进口导轨导轨也是几个丝的误差，长了误差也增大

心灵De另一半

sdacc 发表于 2020-8-26 11:41
* U# l; {) G$ z' {0 V1 l( p" Q文档说，普通级进口导轨导轨也是几个丝的误差，长了误差也增大

9 Y3 U9 t. _$ P& ?, S) e2 R7 e进口导轨可以保证导轨底面跟滚珠面平行度，这个国产导轨底面跟滚珠面平行误差有点大。
, B6 l7 S- L: z9 s, F4 w/ H

心灵De另一半

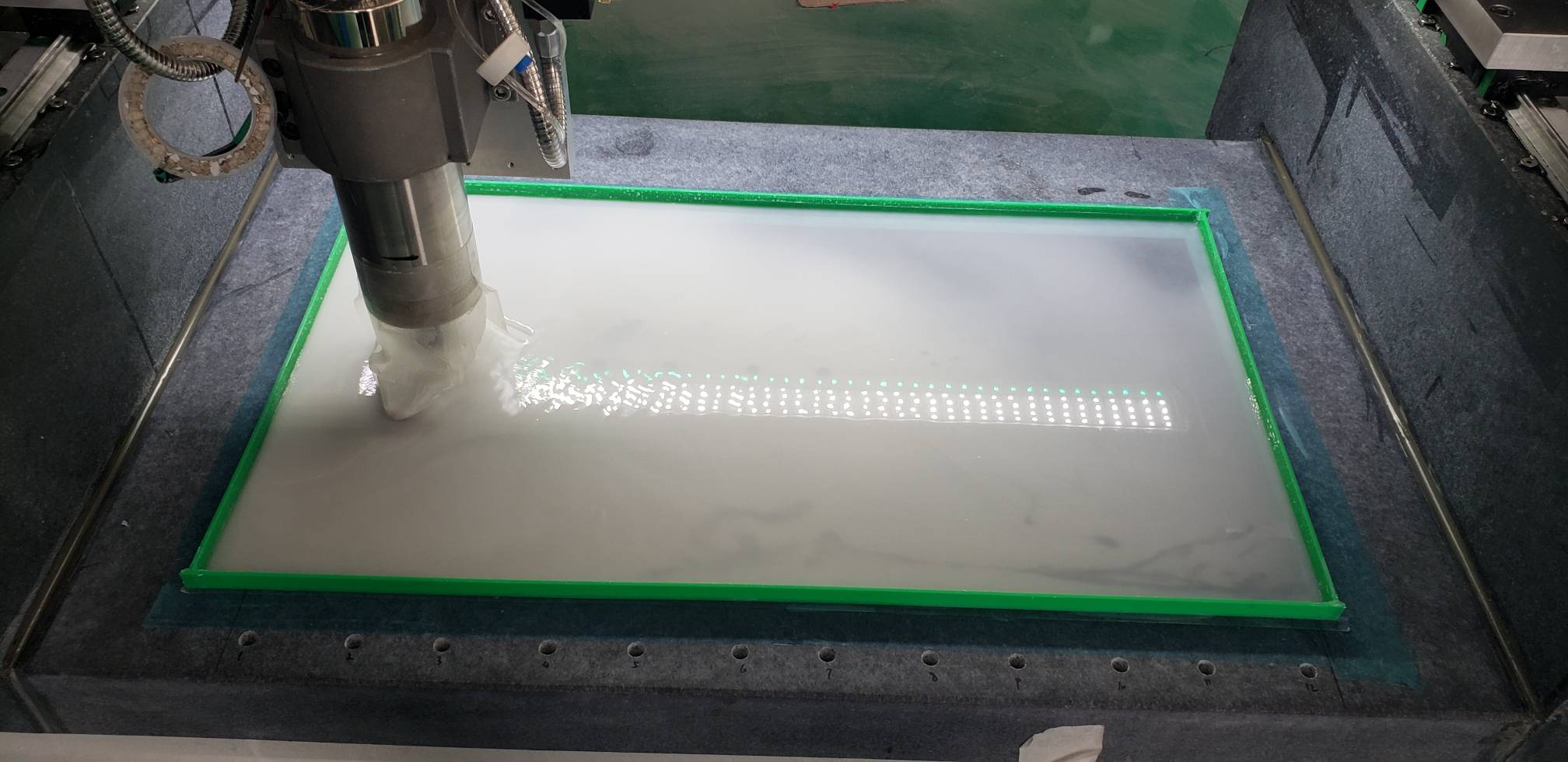

接着干，72个孔，要干7个小时，不敢开快，怕主轴受不了！

来自安卓APP客户端

心灵De另一半

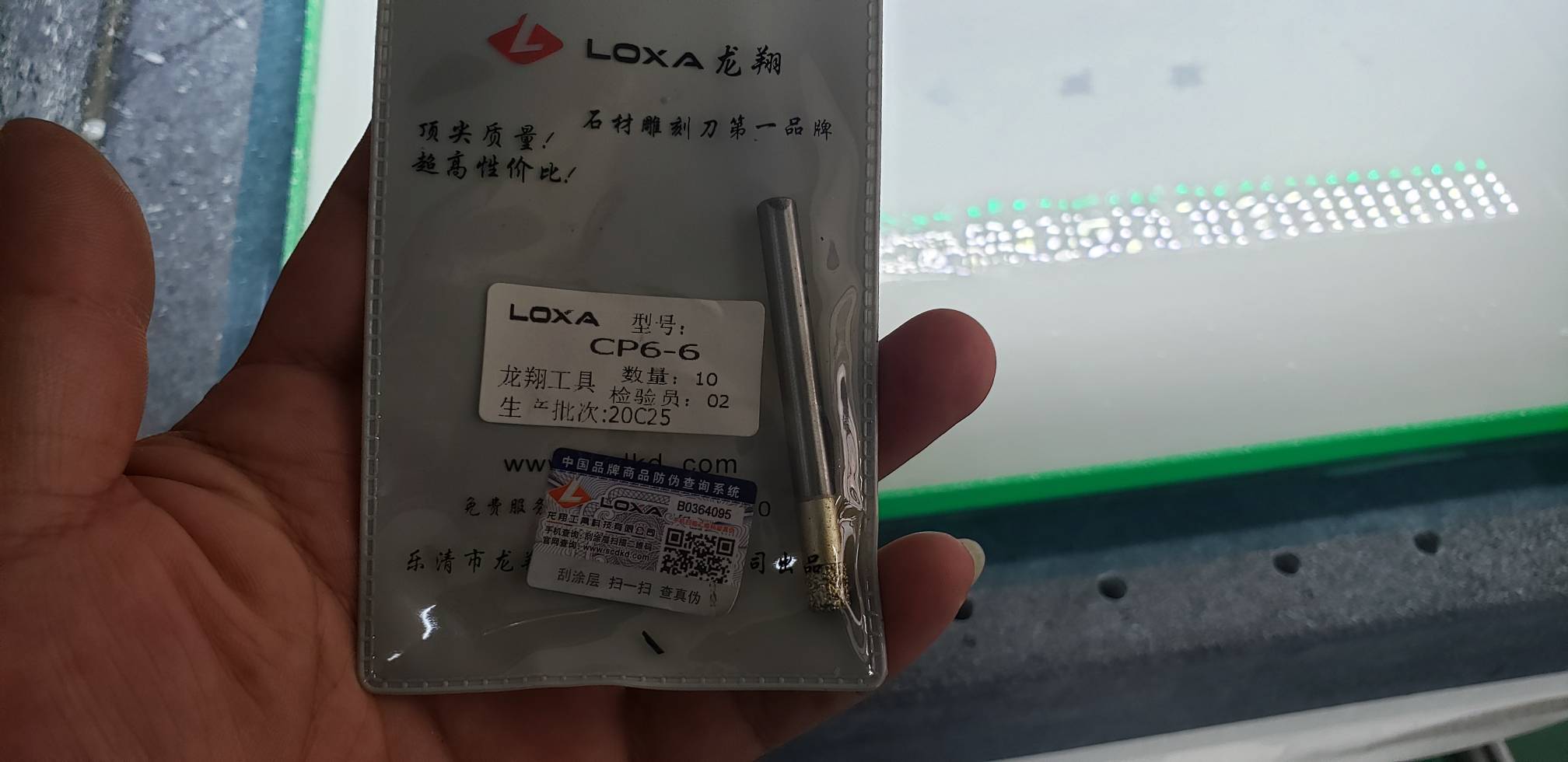

这个刀真好用，都加工20个孔了还跟新的一样当然就价格来看还是取芯钻好用……
' U3 u- O" q5 C0 `4 }1 S" s  ?

来自安卓APP客户端

heihuyu

心灵De另一半 发表于 2020-8-4 20:06
) d5 Z. N/ {% U. W' Y0 h' _F5000试机，电机声音从F3500就有点刺耳了，

那个小水箱叫什么，挺方便的。
: t6 }1 i- O$ r" u  x

小杰~Dirk

有一个史诗级的巨作

心灵De另一半

heihuyu 发表于 2020-8-26 17:35
那个小水箱叫什么，挺方便的。

哪个小水箱？台面上的那个吗？那个是四条亚克力板粘上去的。
