[billy工具]牛炸天可画线双层线勒子划线器

billyxin · 发表于 2018-6-18 21:40:23

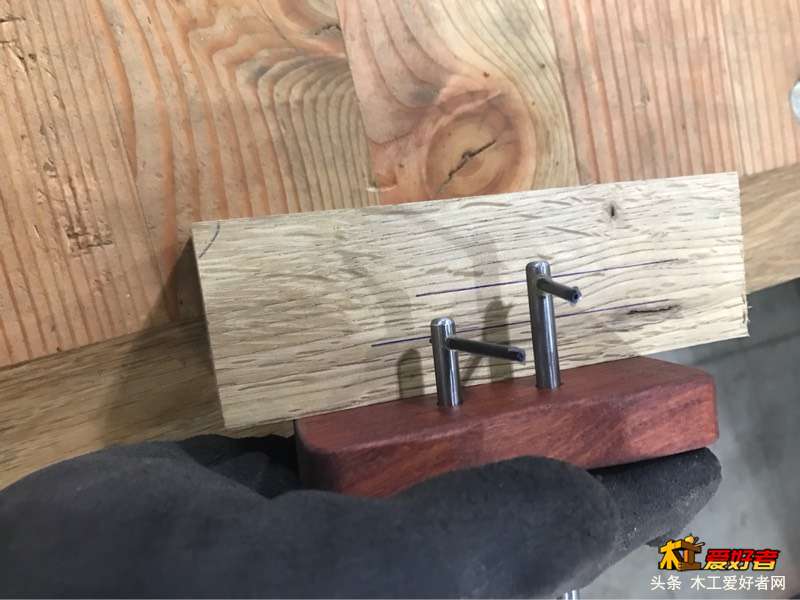

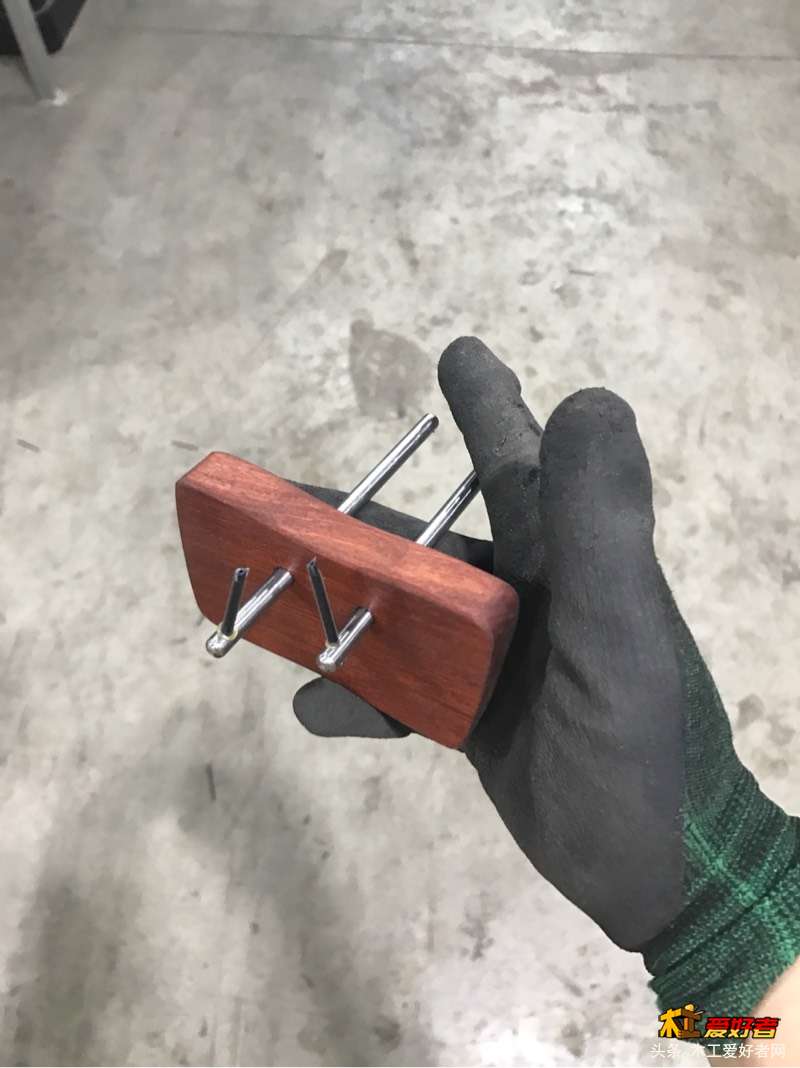

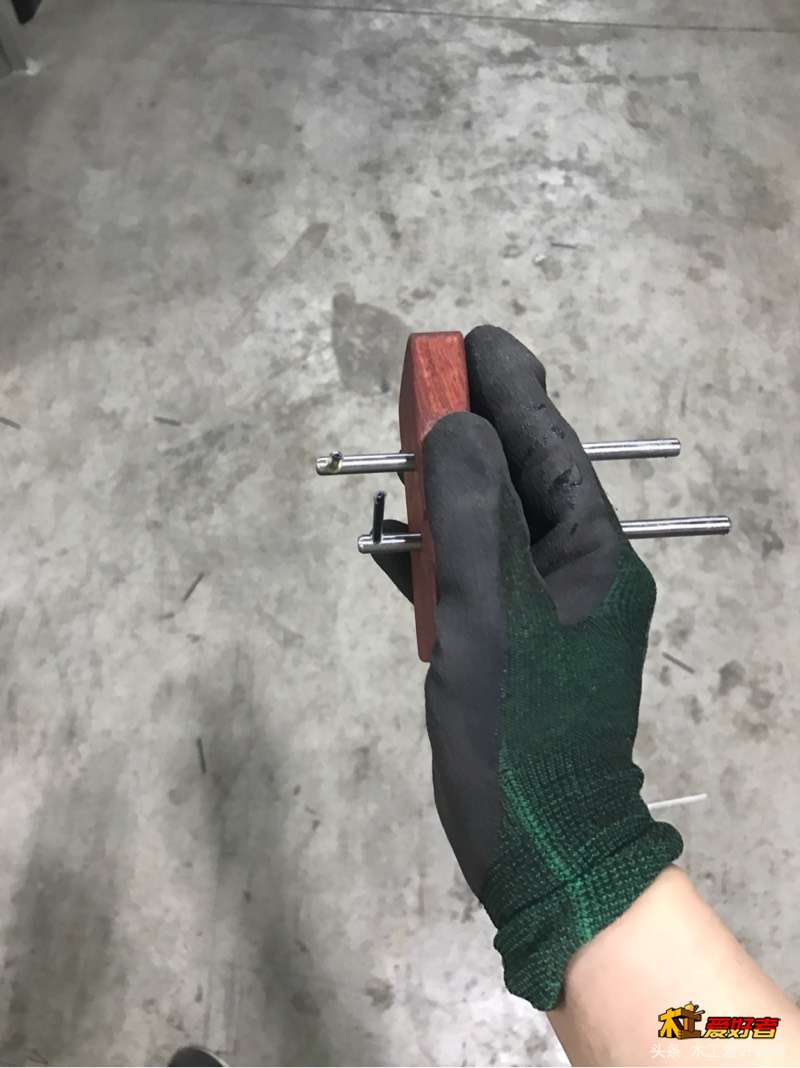

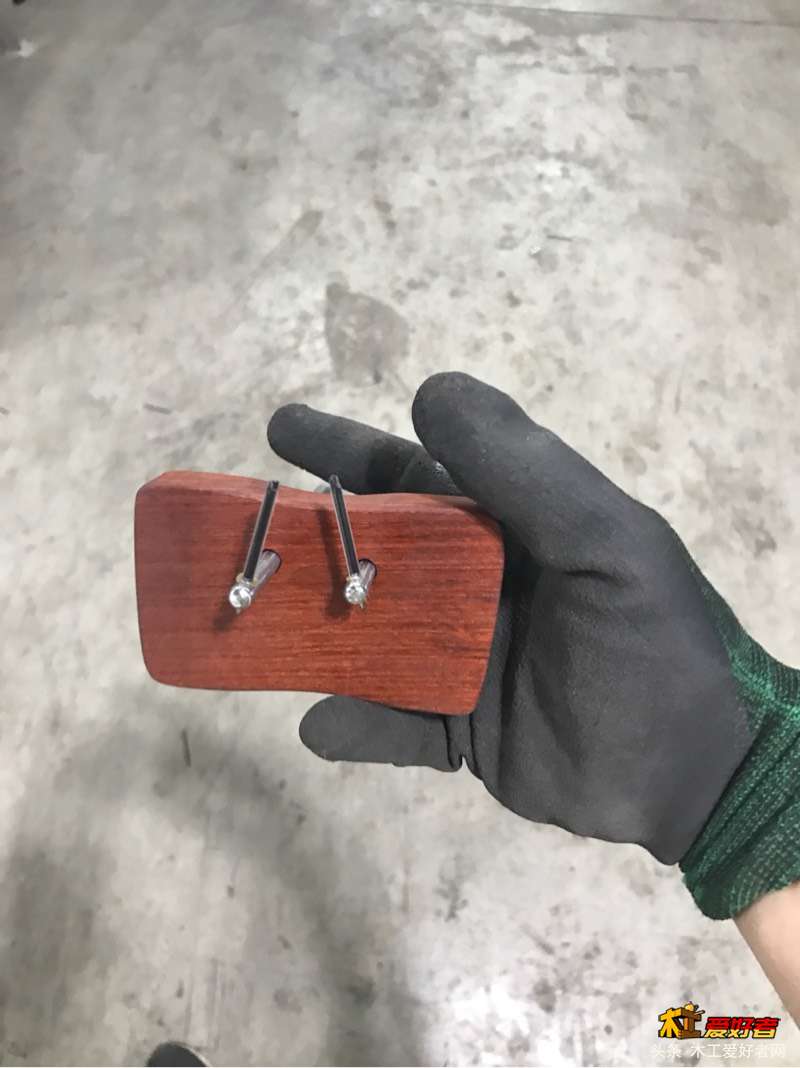

这个没有天线的，就没有那么舒服了，就是因为少了个东西让大拇指按着！我想以后加个螺栓当做大拇指把手哈。

billyxin · 发表于 2018-6-18 21:43:21

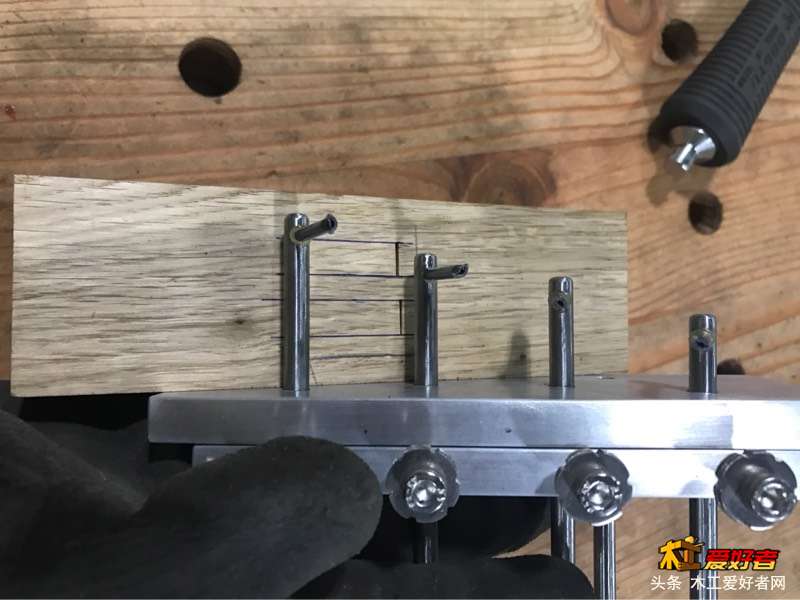

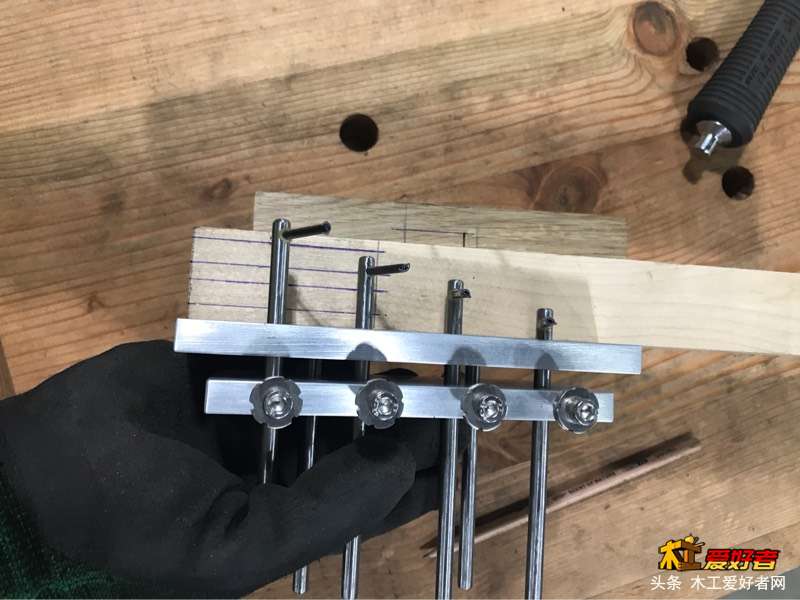

当然最不舒服的就是这个合金战士！

右边伸出6个柱子，就是刺猬啊，我手指都不知道插哪里！你看我的手势，难受，真不知道究竟该怎么来拿它。

最后基本是托着的。

cxlong · 发表于 2018-6-18 21:44:04

楼主有创意

billyxin · 发表于 2018-6-18 21:46:19

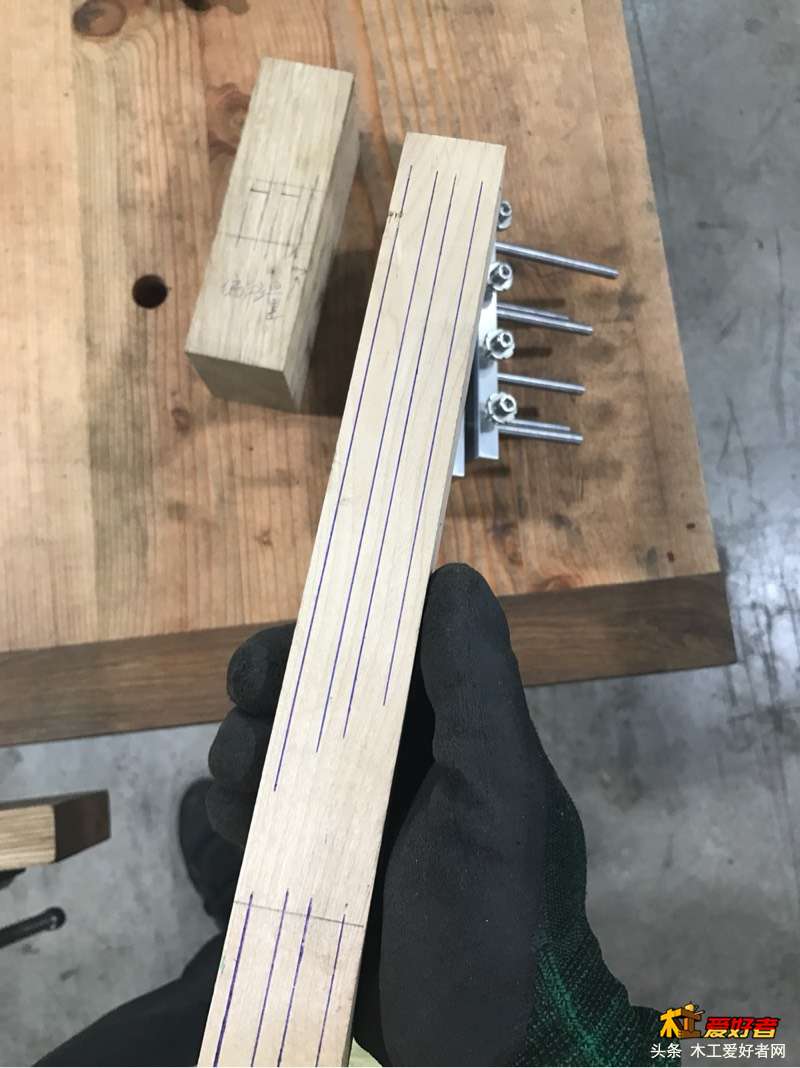

不过就算是托着，也画的好爽，没事就多画几道！哈哈哈！

不过这个铝合金的还没有算完工。有空的时候，我会给它修个型，让它不再方方正正，也让它有点灵性。

另外，修型后，重量也会减轻一些，现在还是有点重了。

billyxin · 发表于 2018-6-18 21:49:27

最后，就是合金战士的制作过程了。估计这个有兴趣的木友不多，毕竟是金属的，我就简单写写吧。

billyxin · 发表于 2018-6-18 21:51:40

看情况，又是一个百楼长贴啊，不知道有多少人能读到这里，你是吗？辛苦啦！

billyxin · 发表于 2018-6-18 21:52:51

先说说这个手拧螺栓，这个木工也能用，估计还能有点启发。

billyxin · 发表于 2018-6-18 21:58:12

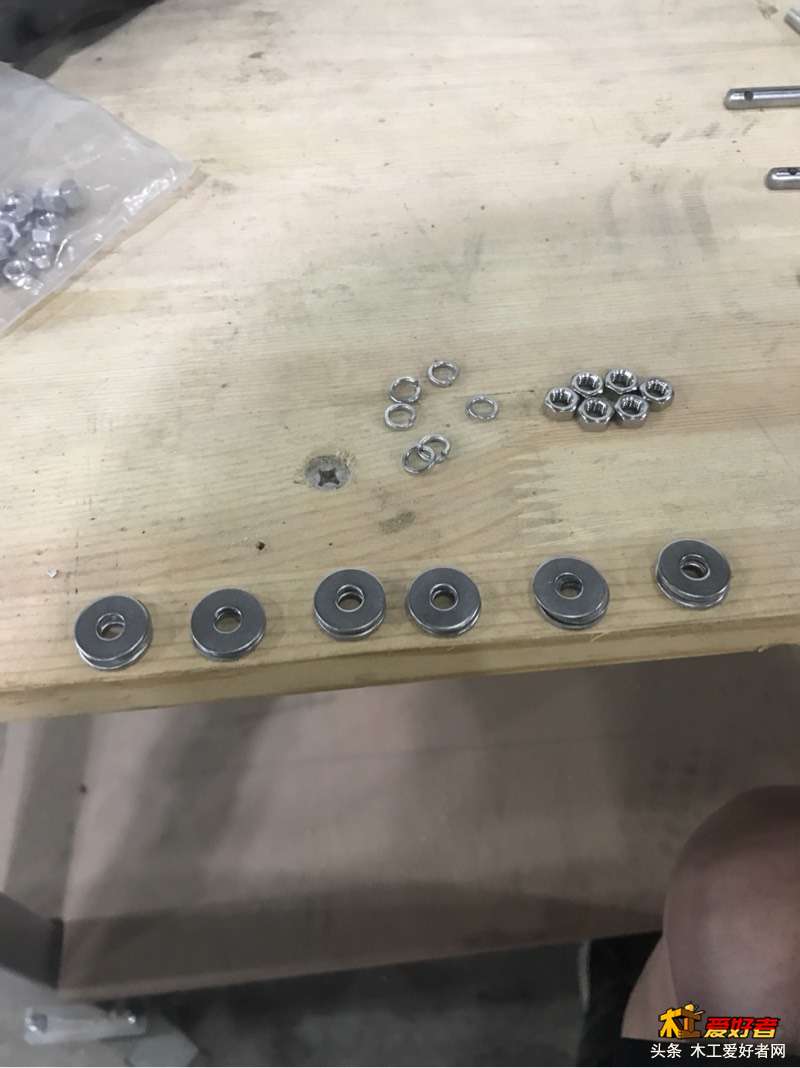

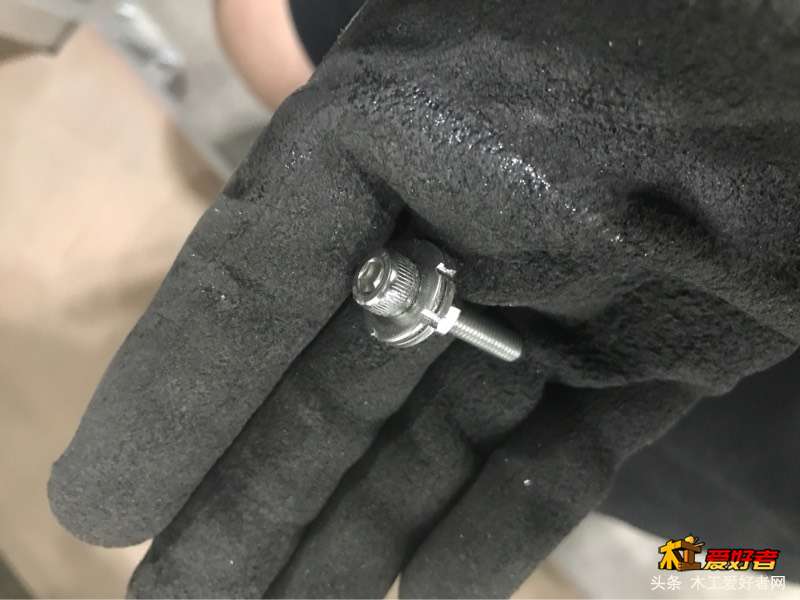

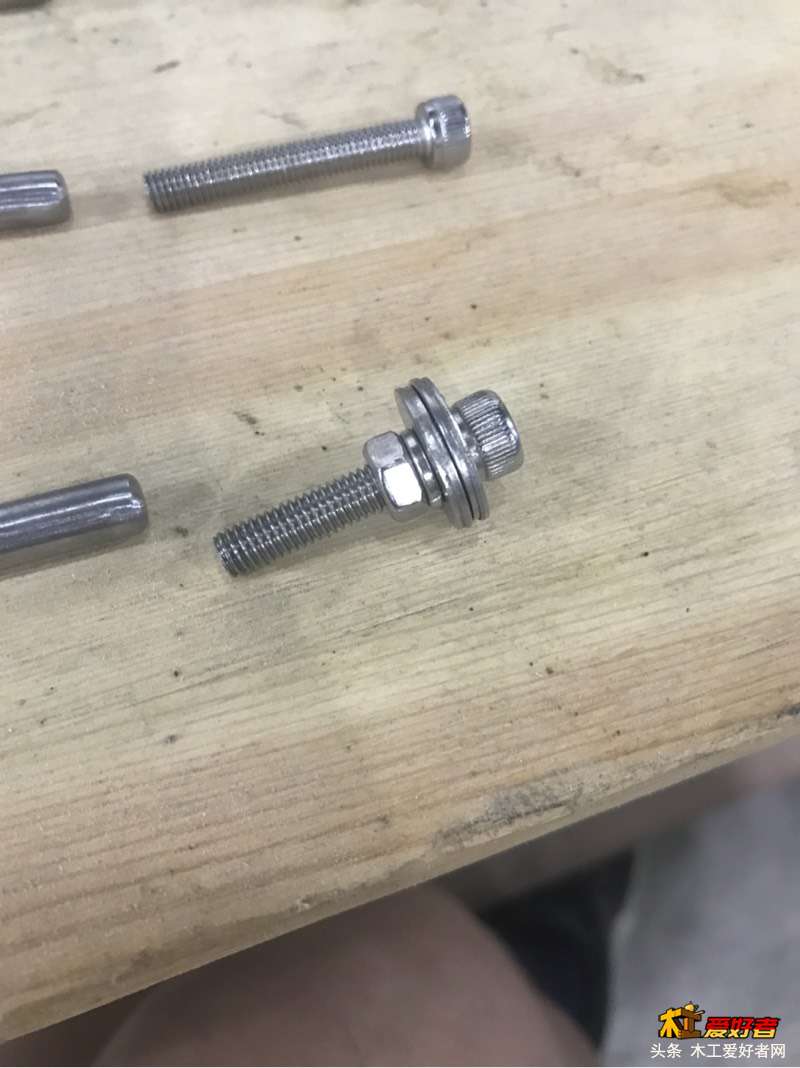

四个大号垫片，一个弹垫，一个螺母。

垫片有各种直径的，大点的手能使上劲。用4个能厚点，手捏着舒服。

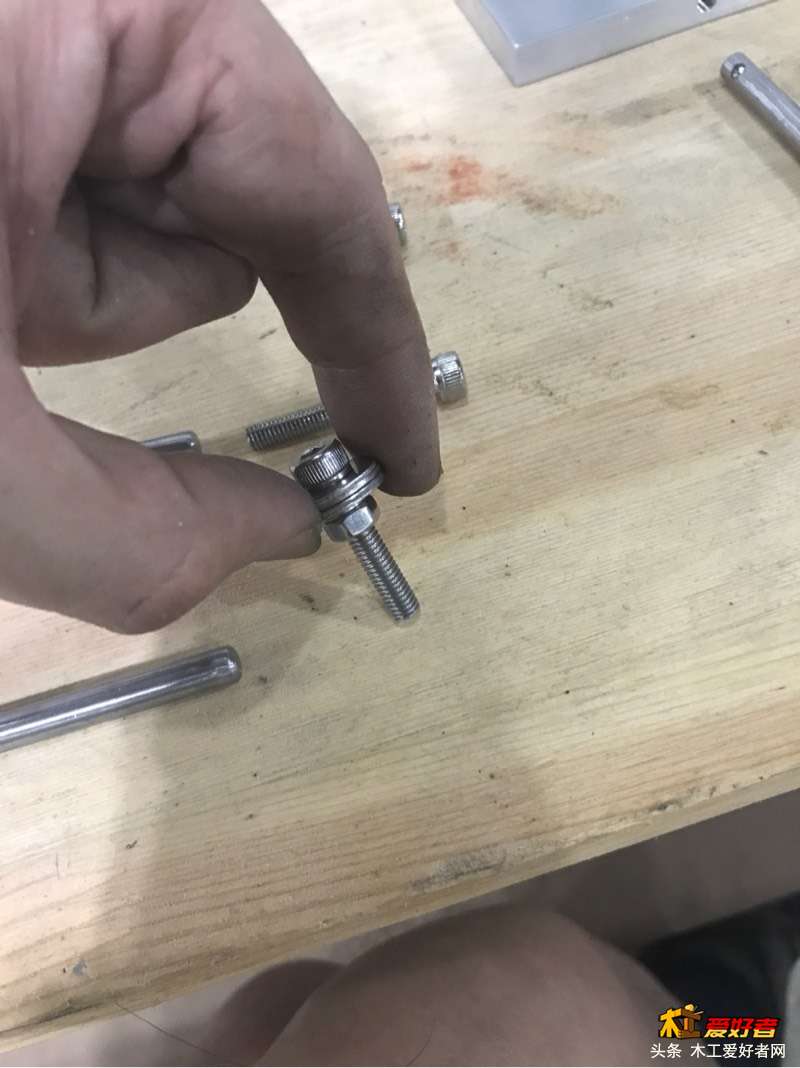

弹垫加螺母用力拧，四个垫片就有很大摩擦力，紧紧与螺栓固定在一起，不是人手的力气可以拧松动的。

如果是戴橡胶手套使用，这样就可以了。如果徒手用，如果手出汗，就容易手滑。

billyxin · 发表于 2018-6-18 22:01:03

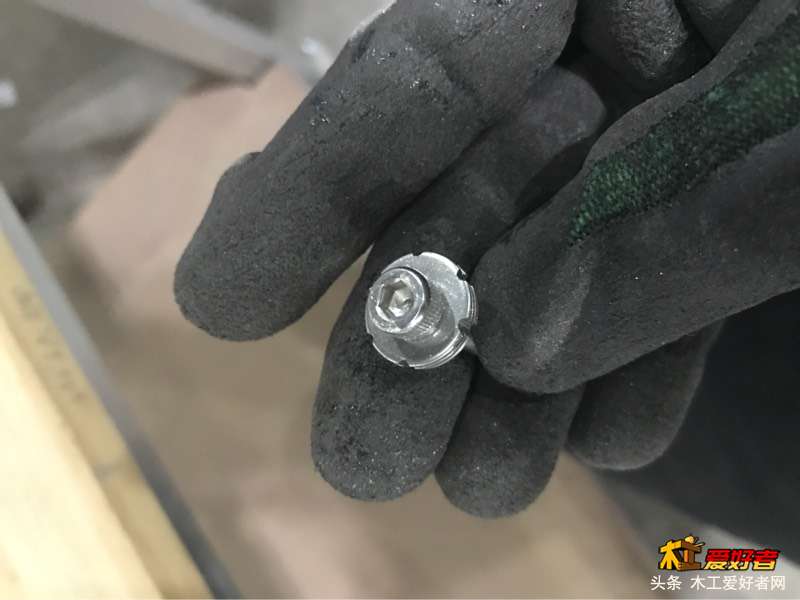

虎钳夹着，三角锉刀锉几个口就防滑了。

虎钳夹着螺母锉，这种夹持方式正好适合锉6个口。

shellbp · 发表于 2018-6-18 22:01:26

我的哥，批量生产吧

billyxin · 发表于 2018-6-18 22:05:48

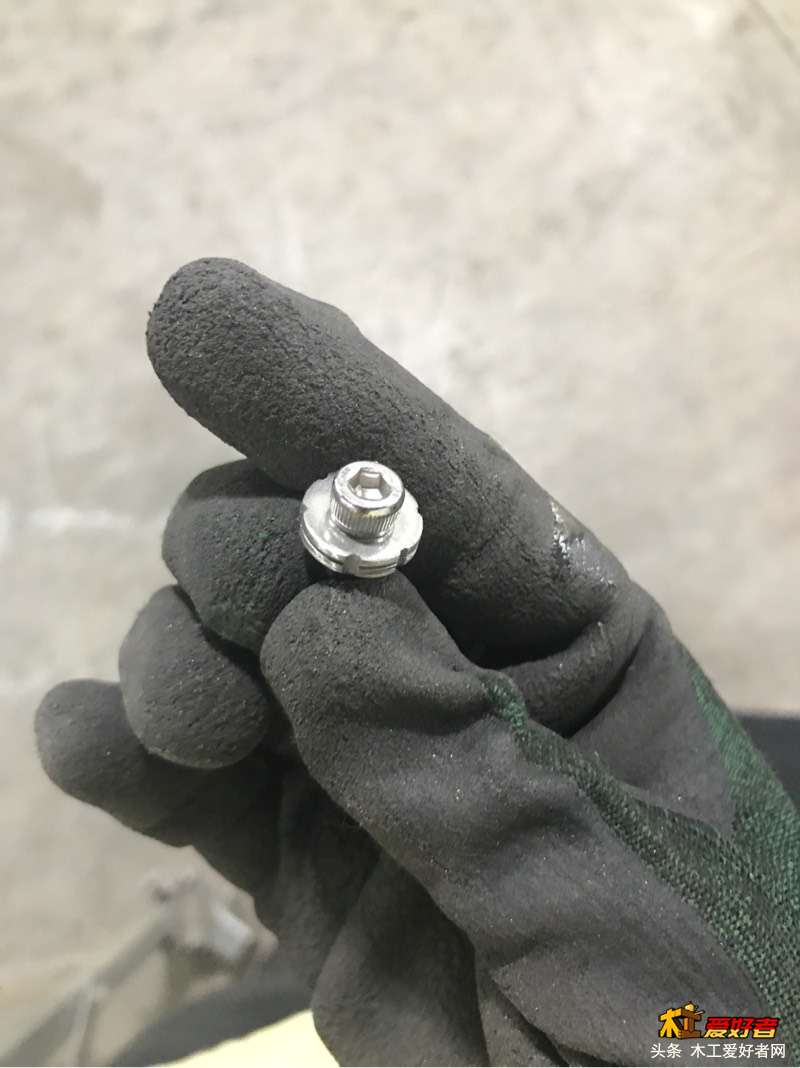

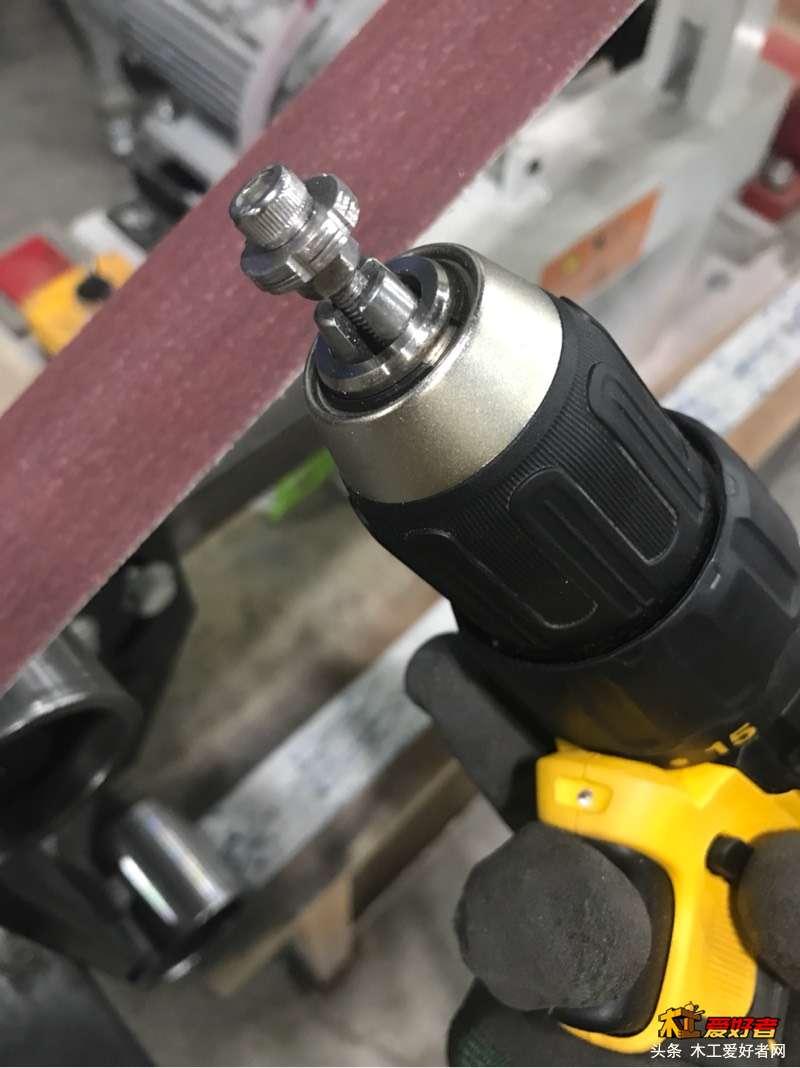

如果是处女座的，可以用电钻夹着，在运行的砂带上蹭一下，连同夹持拆卸，10几秒一个。

处理后就美多了，毛刺也不刮手了。最后肯定不如买的手拧螺栓完美，但是这是牛炸天自制方式，这个逼格超过淘宝货一万倍。

billyxin · 发表于 2018-6-18 22:09:21

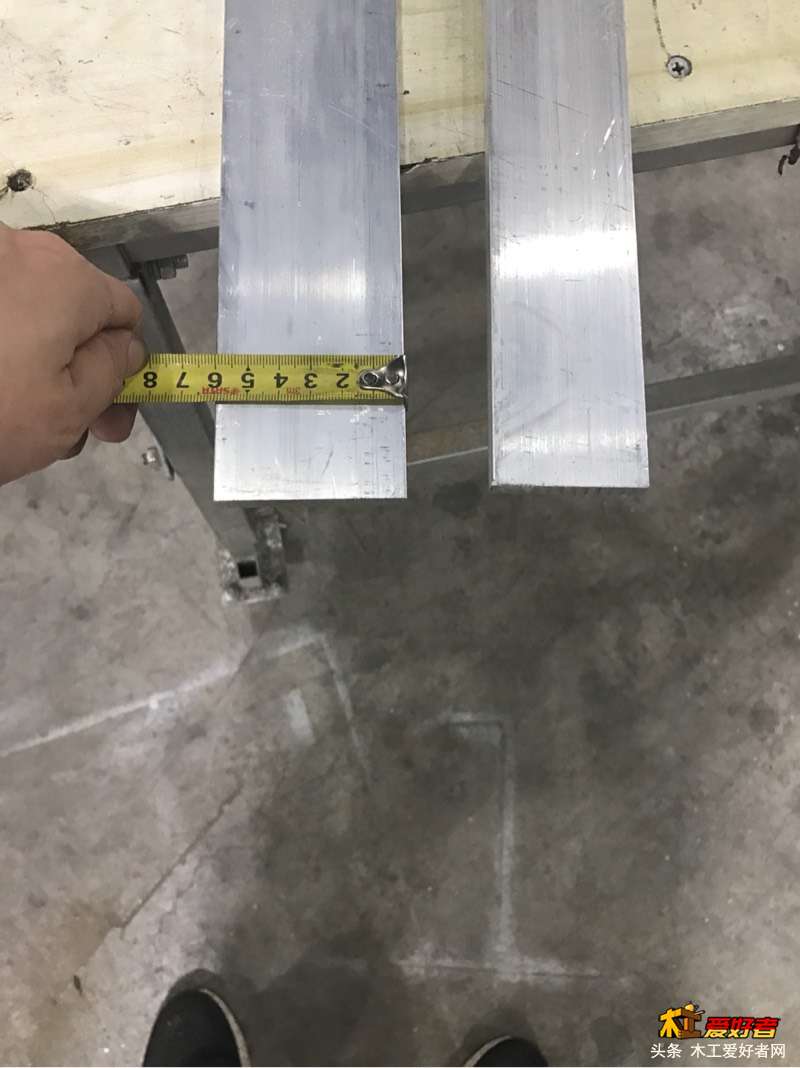

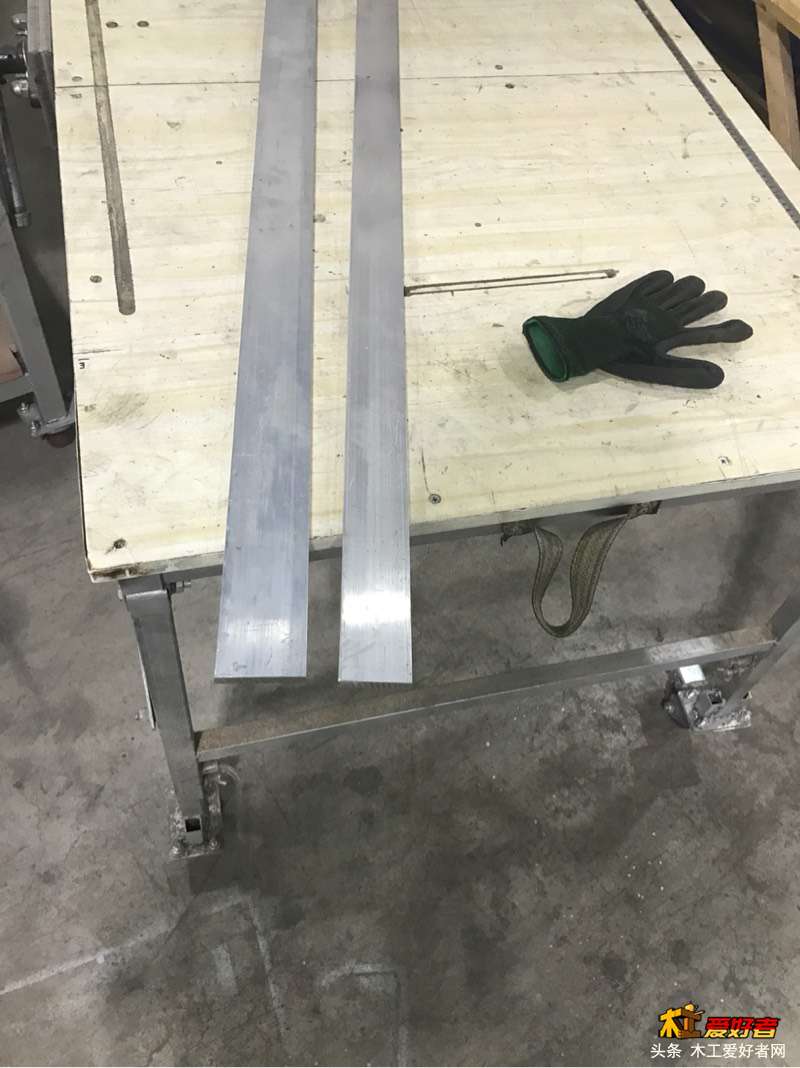

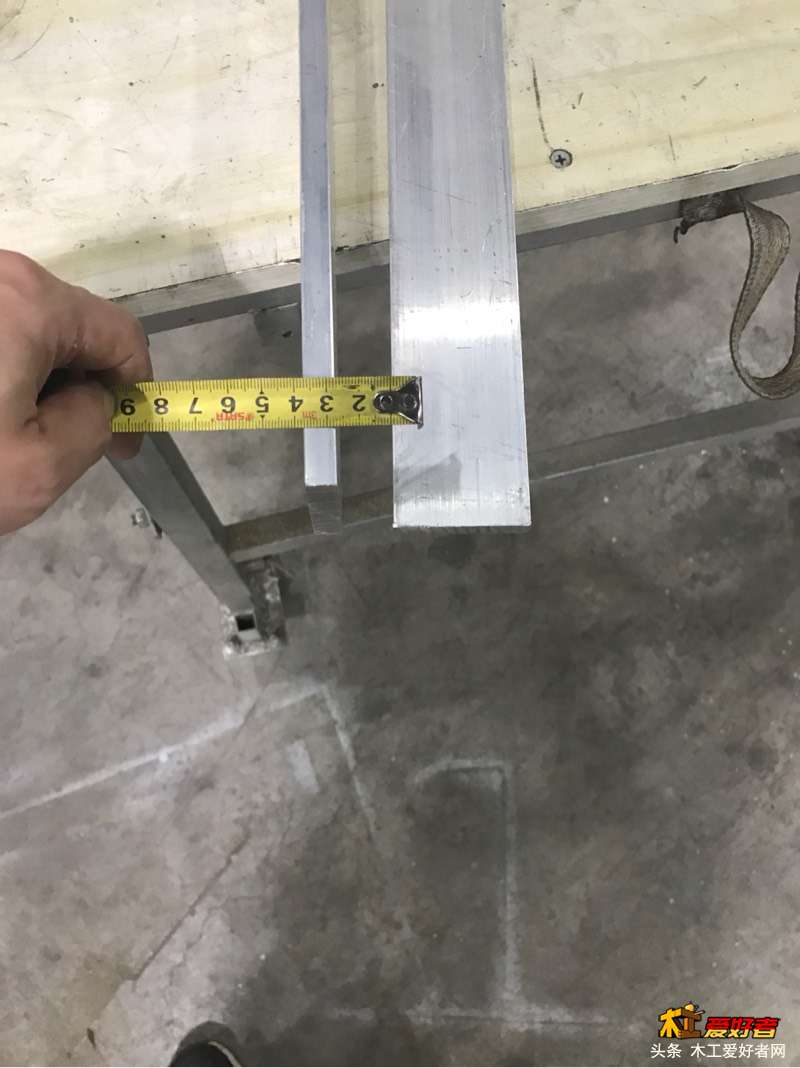

铝合金用的这种工业6061铝合金，这个表面一点都不好的，没有坑就不错了。淘宝可以搜铝排或者铝方。我用的规格是10×60规格的。

billyxin · 发表于 2018-6-18 22:15:25

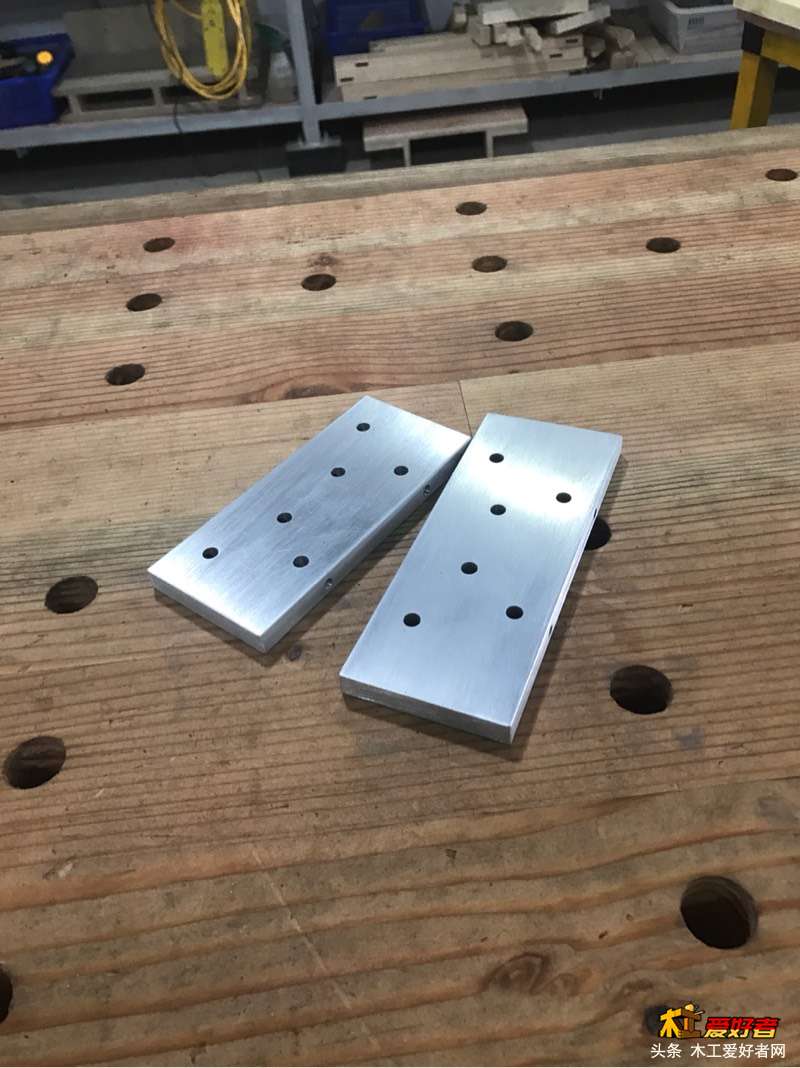

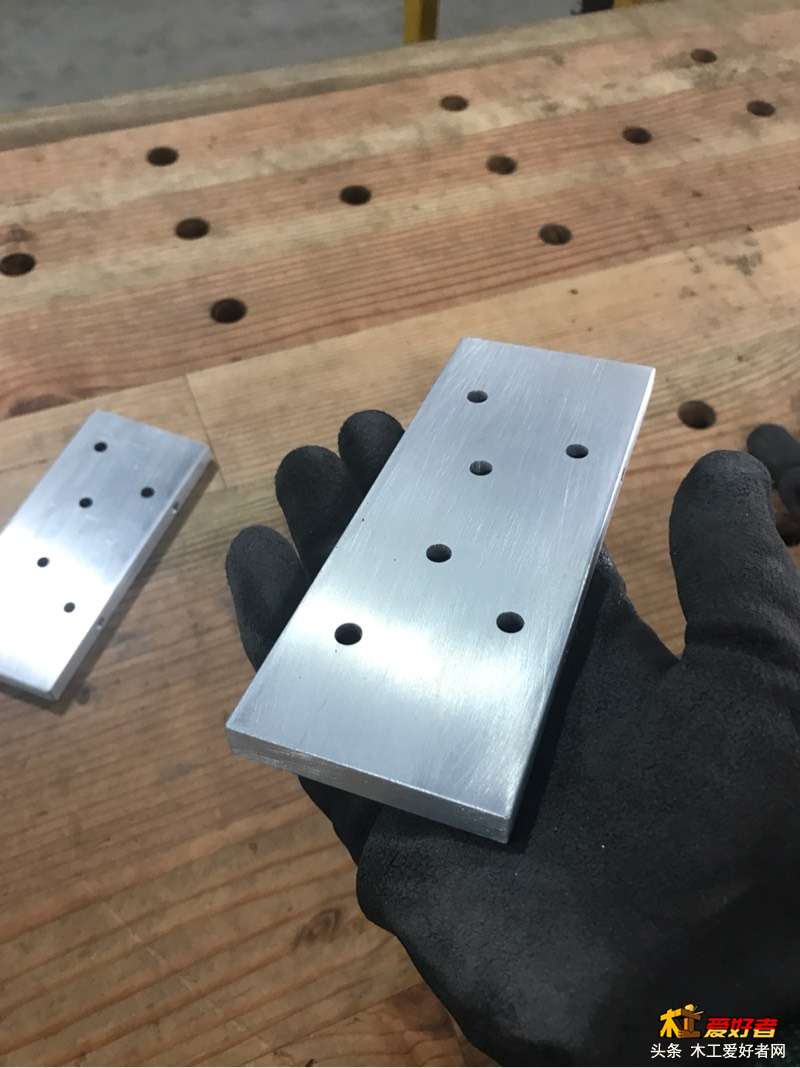

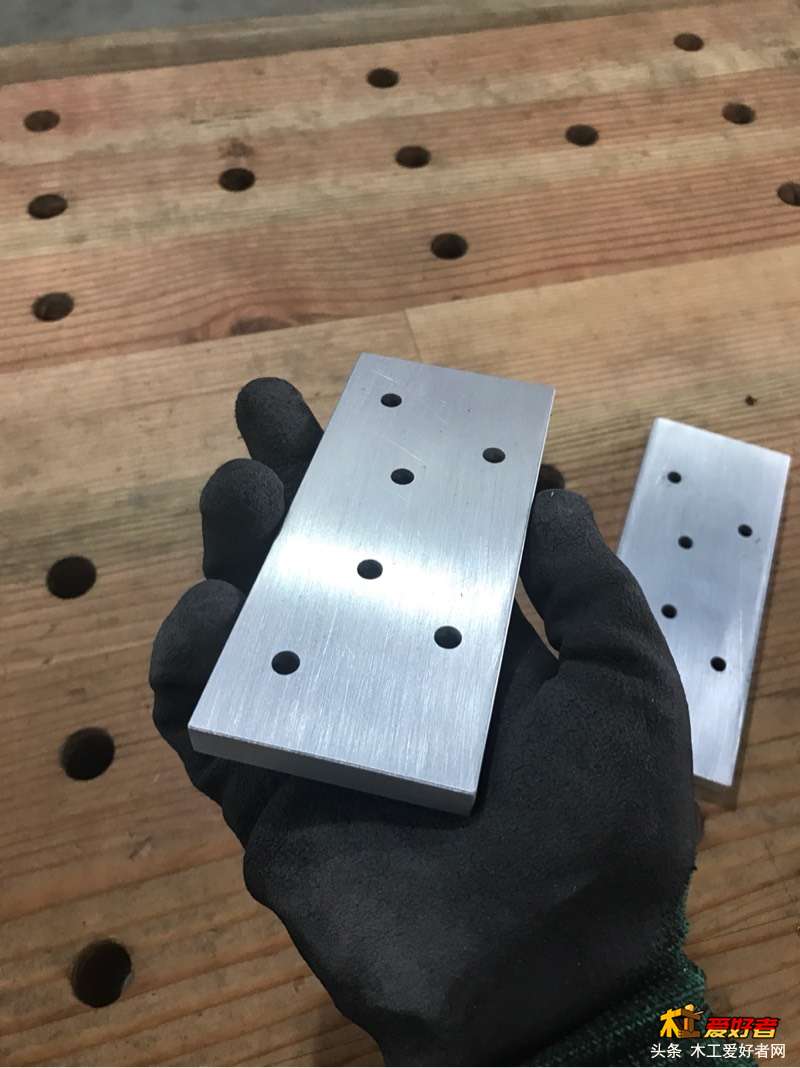

这是做完的本体和偏移板。因为偏移板才是最终贴合木料的，所以让它长一点。

基本长度13公分左右，这个自己规定就行。太小了与木料贴合面短，对精度不好，太大了就太重还不好拿。

其实你看看欧式划线器，那个贴合面好小好小！我真的表示无语，用起来心里不踏实啊。

billyxin · 发表于 2018-6-18 22:18:31

铁柱直径是6，负公差。铝板这些孔都用6的钻头打就行，但是偏移板的4个让画线柱穿过的孔是6.5的。为了滑畅。

billyxin · 发表于 2018-6-18 22:20:01

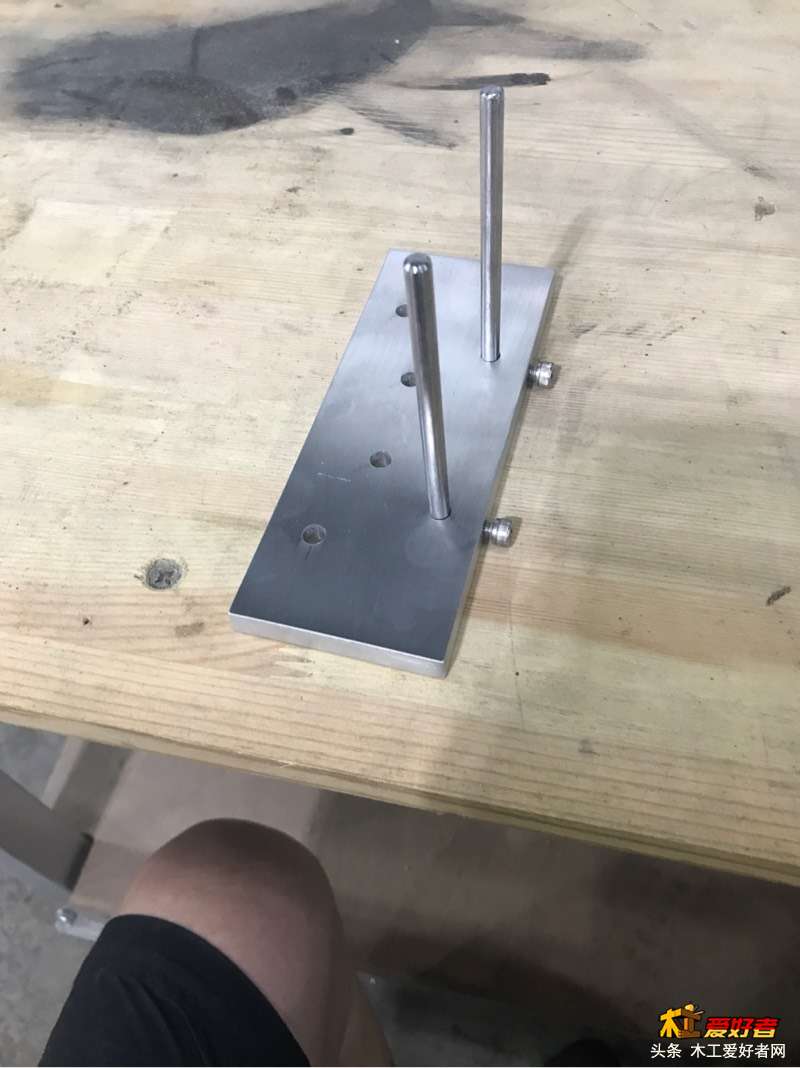

这个就是带导柱的完整偏移板，那4个孔是6.5的。
