[billy工具]牛炸天可画线双层线勒子 划线器

billyxin

本贴收费，价格10个刨花。点击主贴也就是1楼下面的赏字或者评分按钮，可以支付刨花。

有些设计我比较满意，或者得意，我会在帖子的标题上，加上牛炸天三个字，以示牛逼。

之前写过一个这样的帖子，是牛炸天小料推台。那个推台的帖子会是一个系列，刚出了第1集，后续会有各种升级和应用。我想尽快出第2集，看时间吧。时间太不够用了，我又贪玩老是做些只是好玩的事情。。。时间就浪费了，唉。

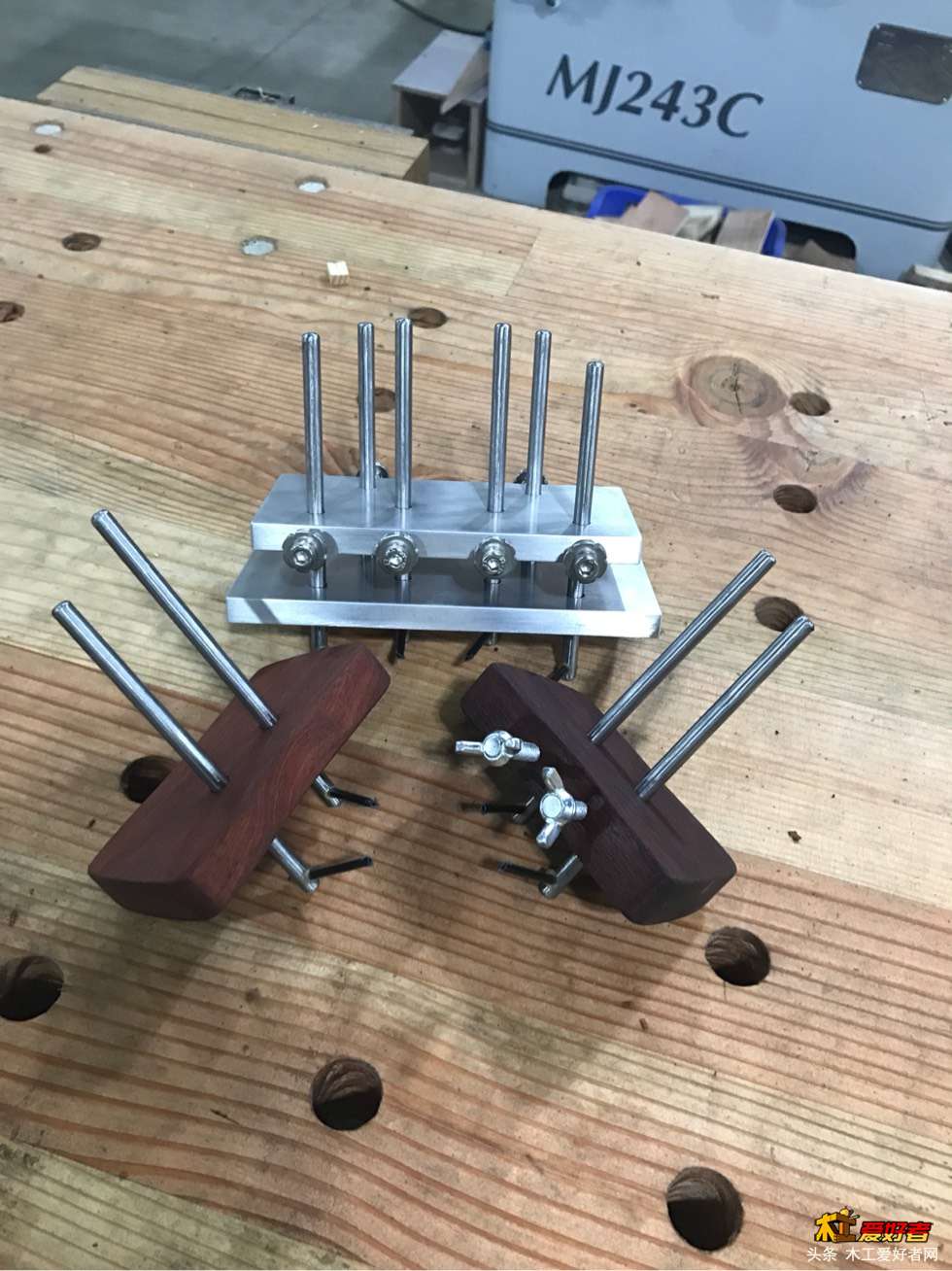

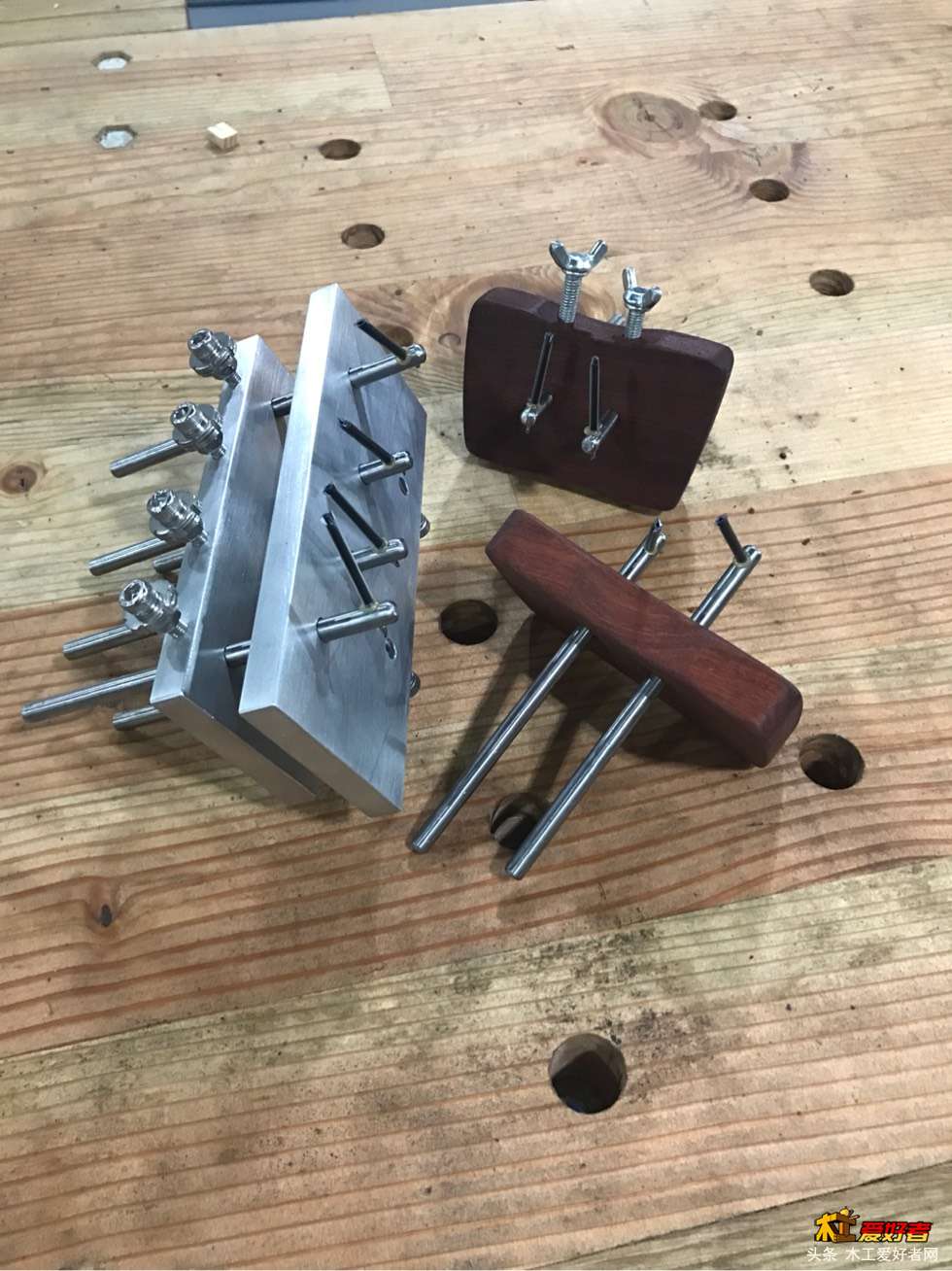

这次本来就只想做个金属的线勒子，后来想了想，木友做金属的玩意大多比较麻烦，于是就同时做了两个木头的，给你参考吧。

我写帖子都是很花精力的，有心人能发现我的帖子为什么花精力多，你可能因此明白为什么我这种人从小不出前三。我极其认真的对待哪怕一分钱都不挣的帖子，花很多时间写写写，跟一个个素不相识的木友说着掏心窝的话，所以，你不能要求我再这样那样，如果你对我做的有意见，可以用有礼貌的语言说出来，不然我就只能送你一个字。

还有木友说我不够大度了，说的对，因为不是什么人都值得我大度的。离开论坛，你真的可能没资格和我说话。我来这里，是想遇到志同道合的人，是来求痛快的，不是来讨人喜欢的。请你尊人，和自尊。

说了这么多废话，说正事。

我前些日子，写过一个传统线勒子的帖子，是用L型六角扳手做的，它的缺陷我也说过了，就是划线不清楚，特别是遇到木纹比较乱的，真他妈看不清啊，闹心！

还有一个毛病，就是两块木料如果宽度不同，那么，在划针不动的情况下，需要在木料和线勒子之间增加垫块调整划线位置，也很烦。

我解决了这两个问题。下面，我先写写用法和思路，后面我再写写制作大体过程和要点。

也许快乐

占个好位置，向大神学习，不仅学习技术，更要学习态度！

billyxin

我先写写偏移调整的功能。这个功能在传统线勒子上是没有的，至少我没见过。

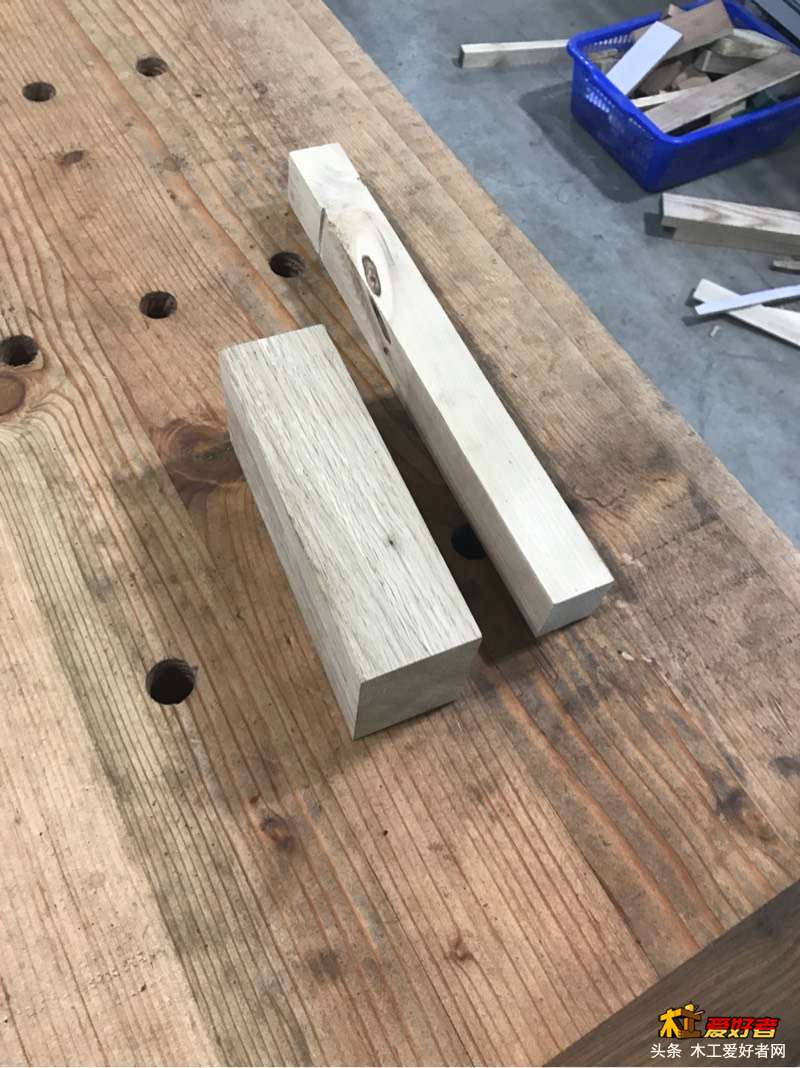

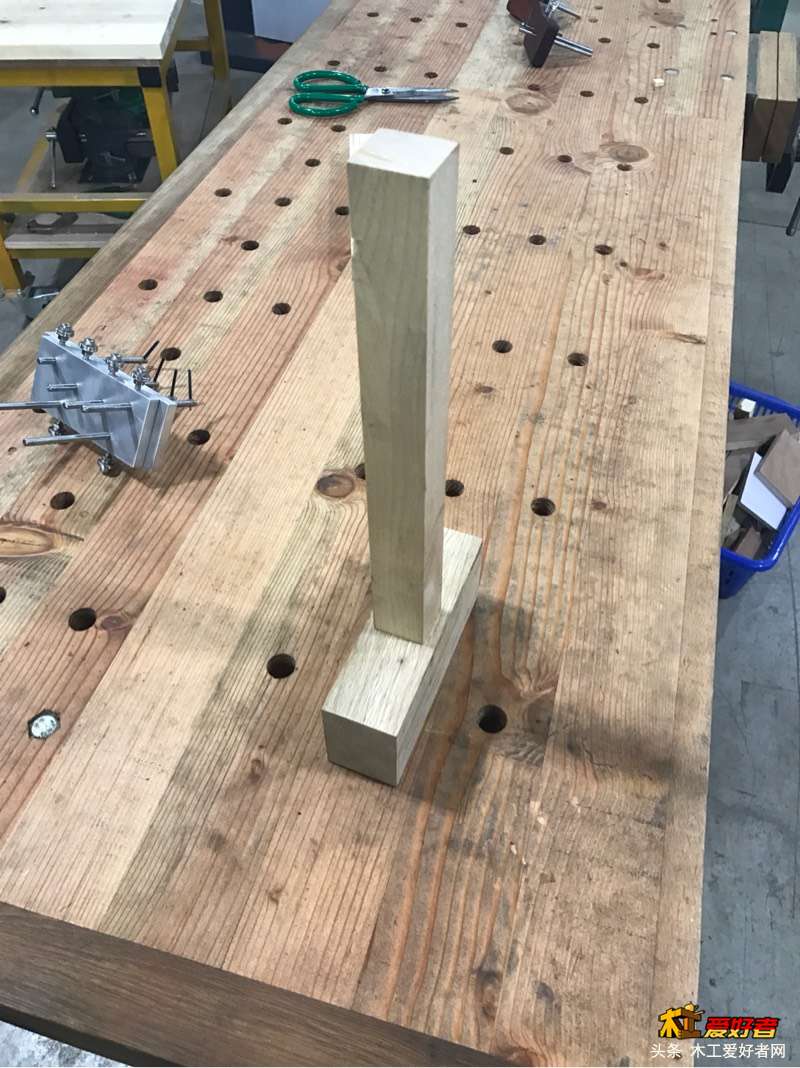

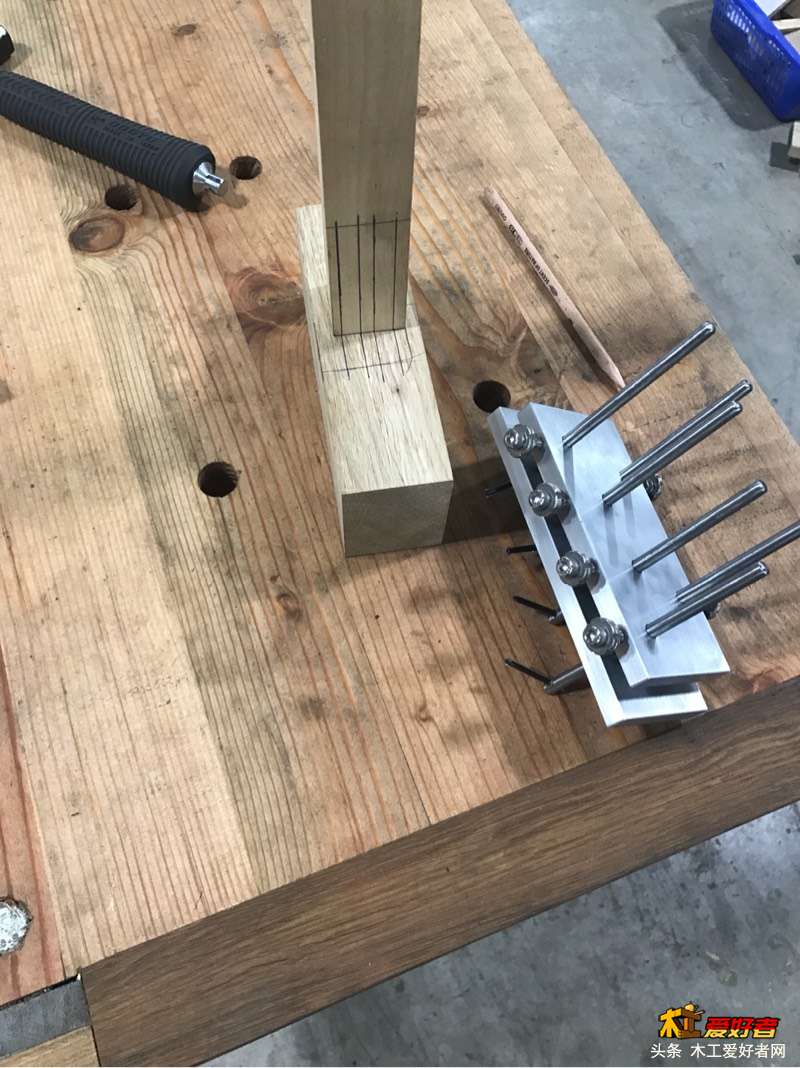

这两块木头，目标是这样对插，用双榫单榫都行。我以双榫为例。

两块木头对插的位置宽度不同，图上能看出来。

灰太狼荆荆

忙着支付刨花，丢了沙发

billyxin

我用最土鳖的办法来示例，这样小小白也能看明白。

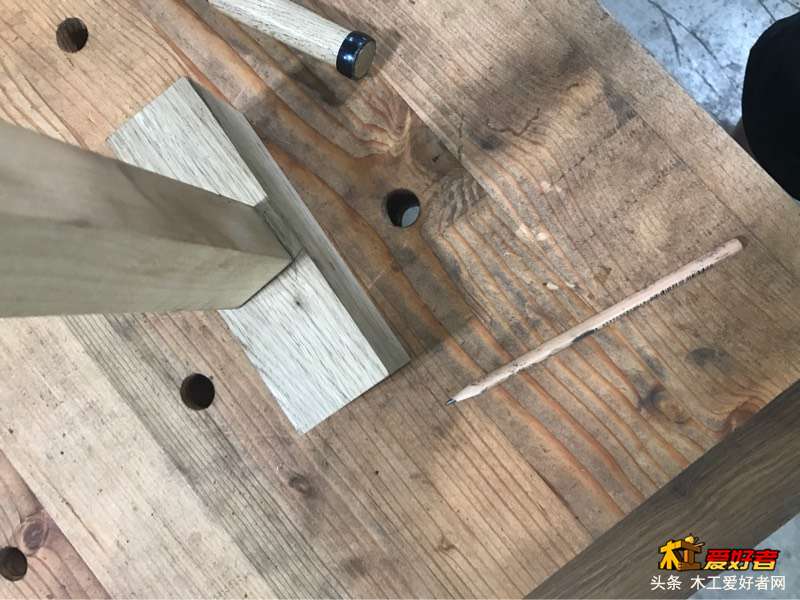

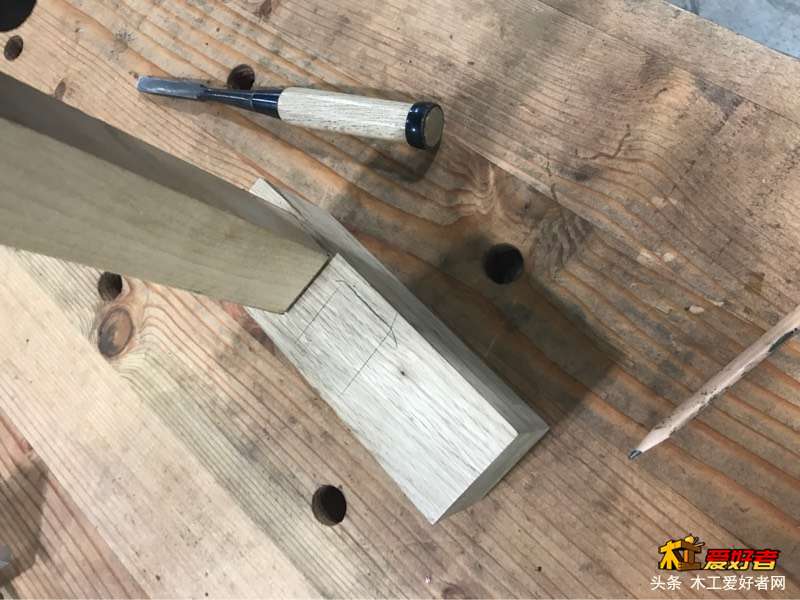

铅笔描一圈，就插这里。木料都是下脚料没处理，框也不方正，没事哈。

安吉张磊

这线这么粗不精准

billyxin

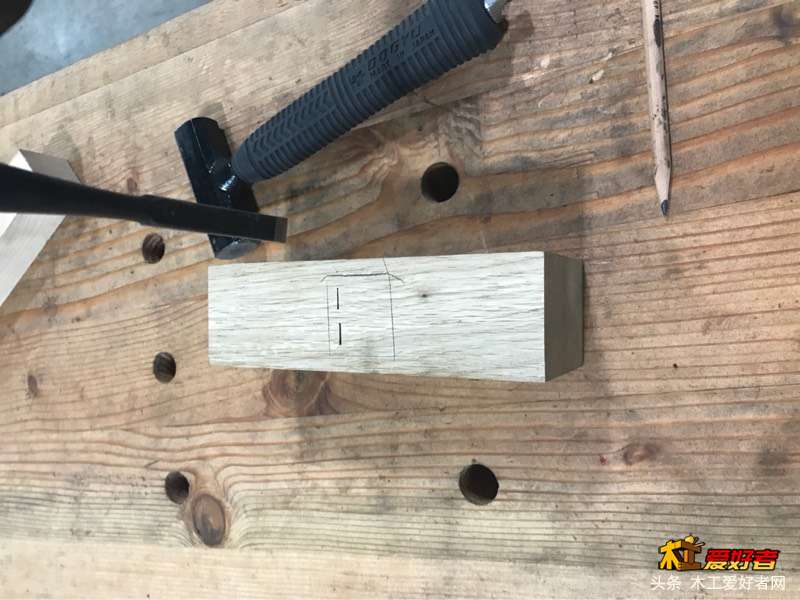

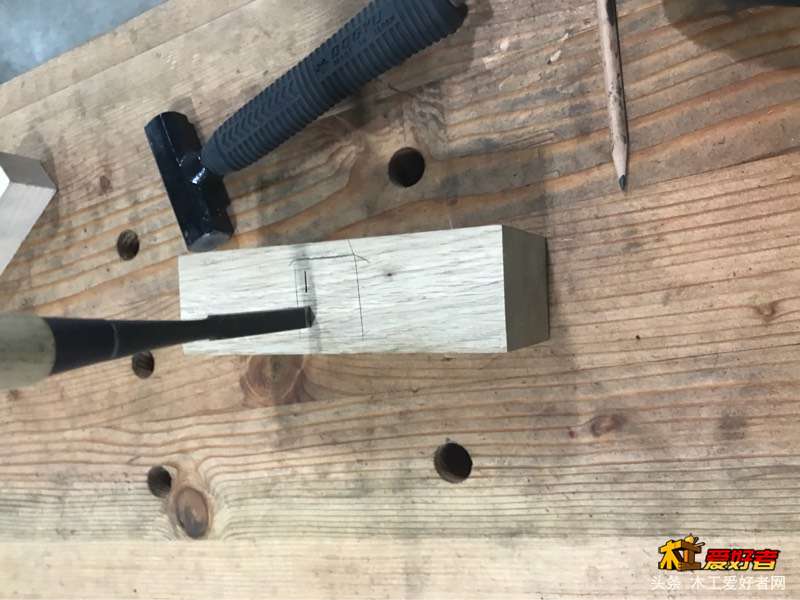

凿子找个大小舒服的，在木料上看着顺眼的位置，凿两下，作为双榫榫眼的位置标记。

岁月如歌1989

我是被炸出来的！进来学习学习！

billyxin

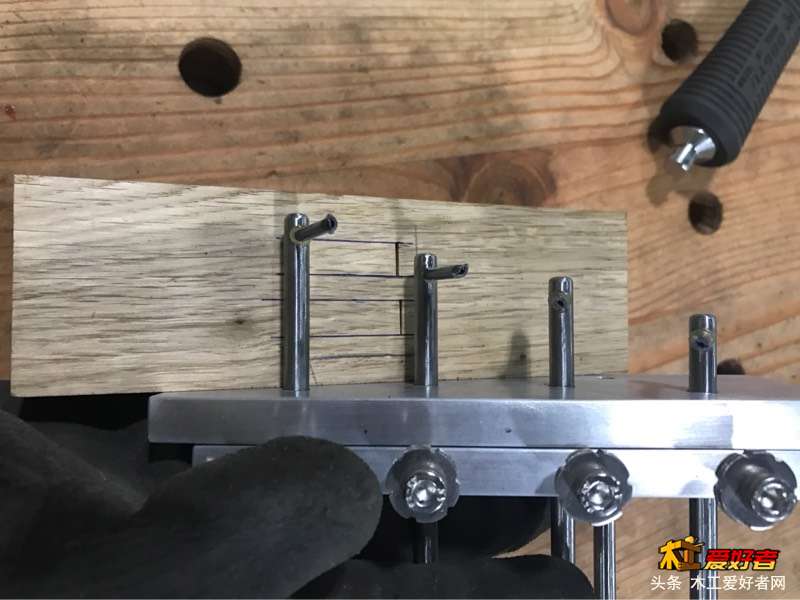

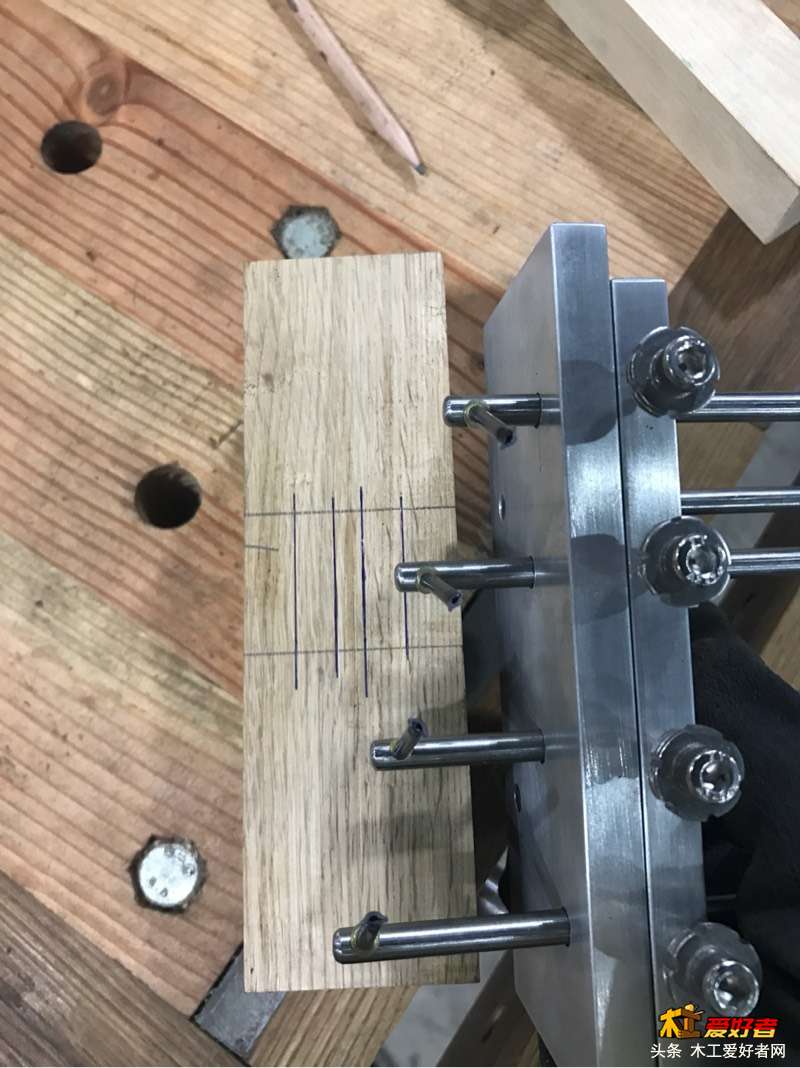

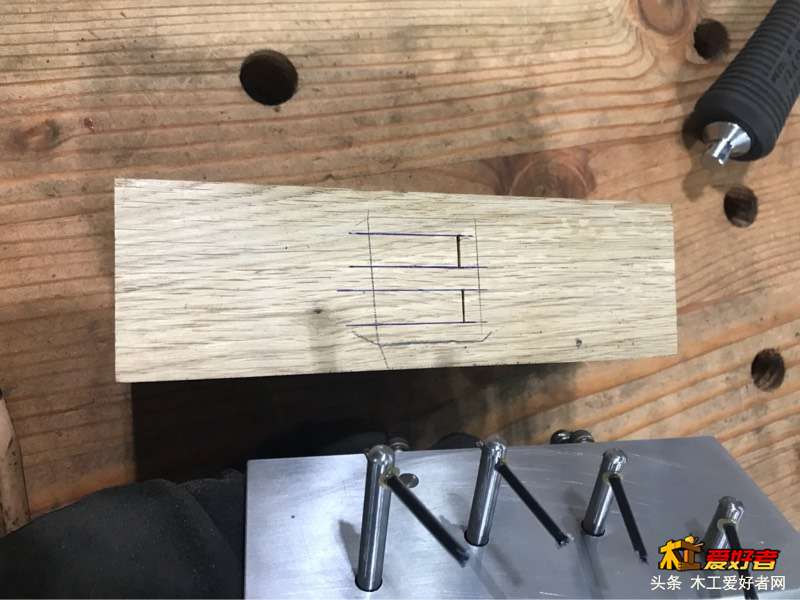

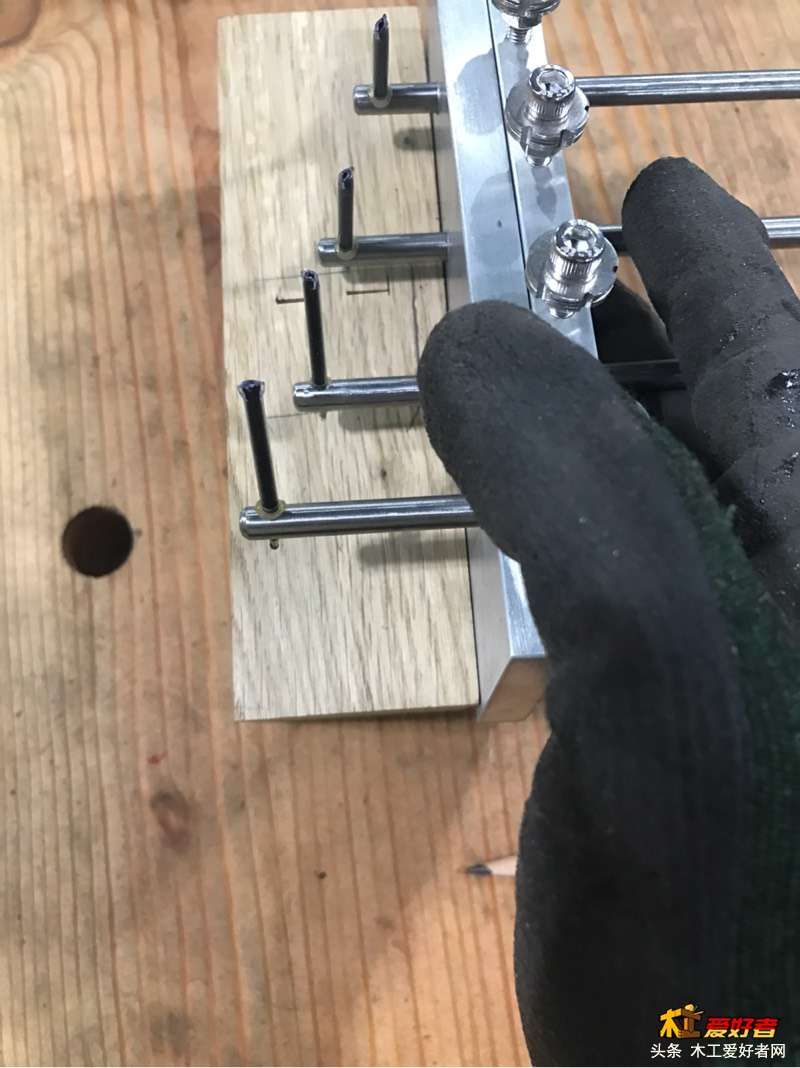

对着两个凿子印的边缘，调整4根线的位置，画好。

注意，这个时候，线勒子的两块铝合金板是贴合在一起的。

其实左边那块板是可以之后根据需要向左整位置的。而4个画线的针是不动的。

billyxin

这样正面榫眼就画完了。下面开始画背面榫眼和榫头。

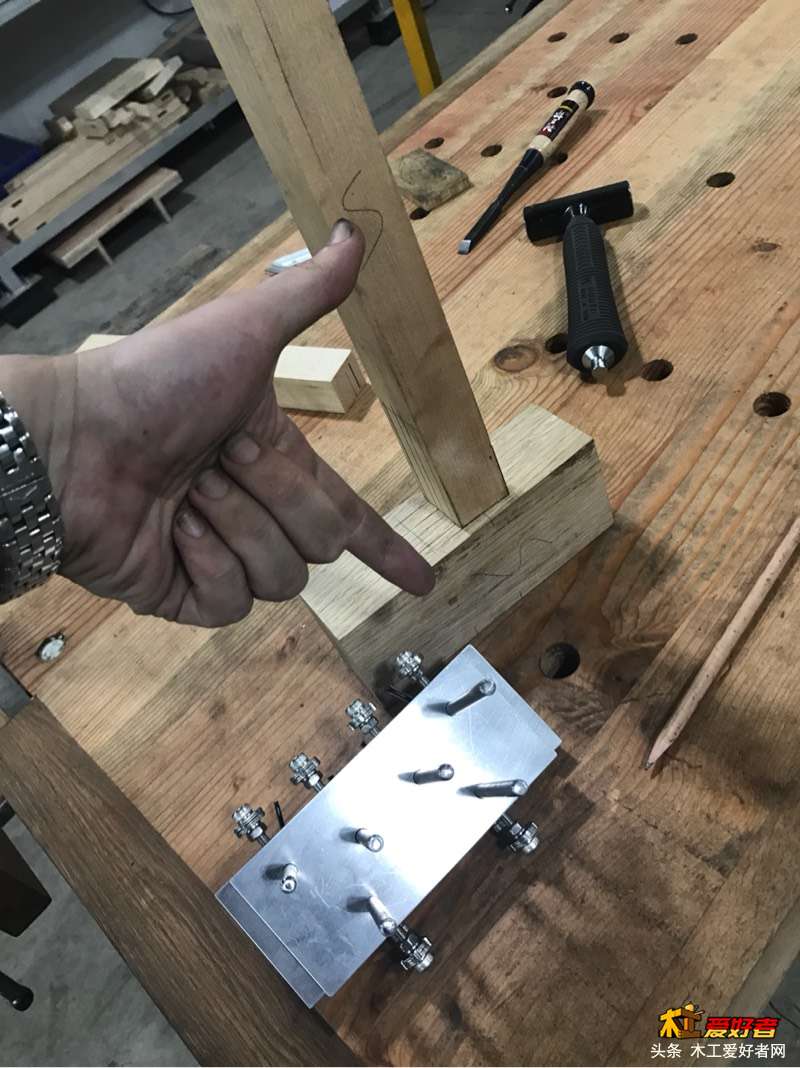

注意，不管画哪个榫眼或者榫头，线勒子都要贴着同一个方向的木料面，比如都贴着木料的外侧面，就是朝外的没有疤的好面。这样才能榫卯位置配合，毕竟都是目测的连尺子都不用。

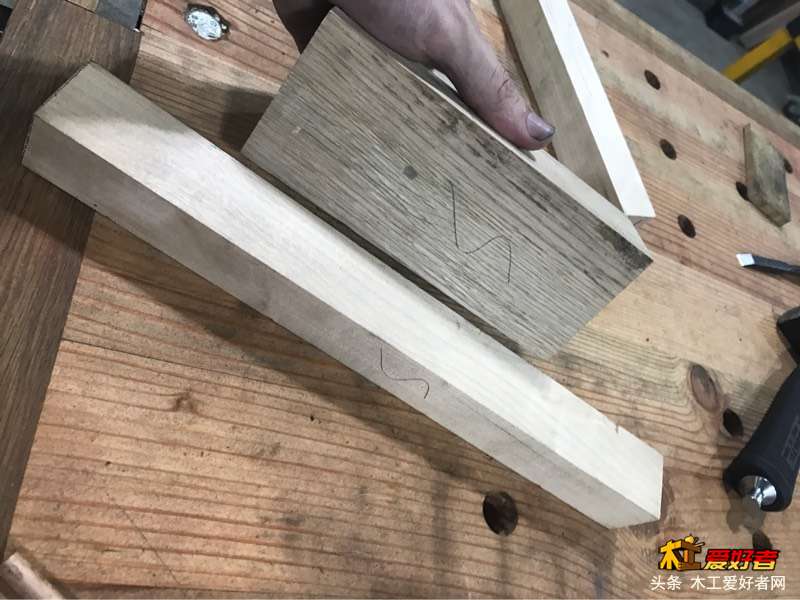

我用一个字母做线勒子贴合面标记，是s，这是辛全生喜欢用的标记符，我继承。关键它写起来比较爽手哈！

billyxin

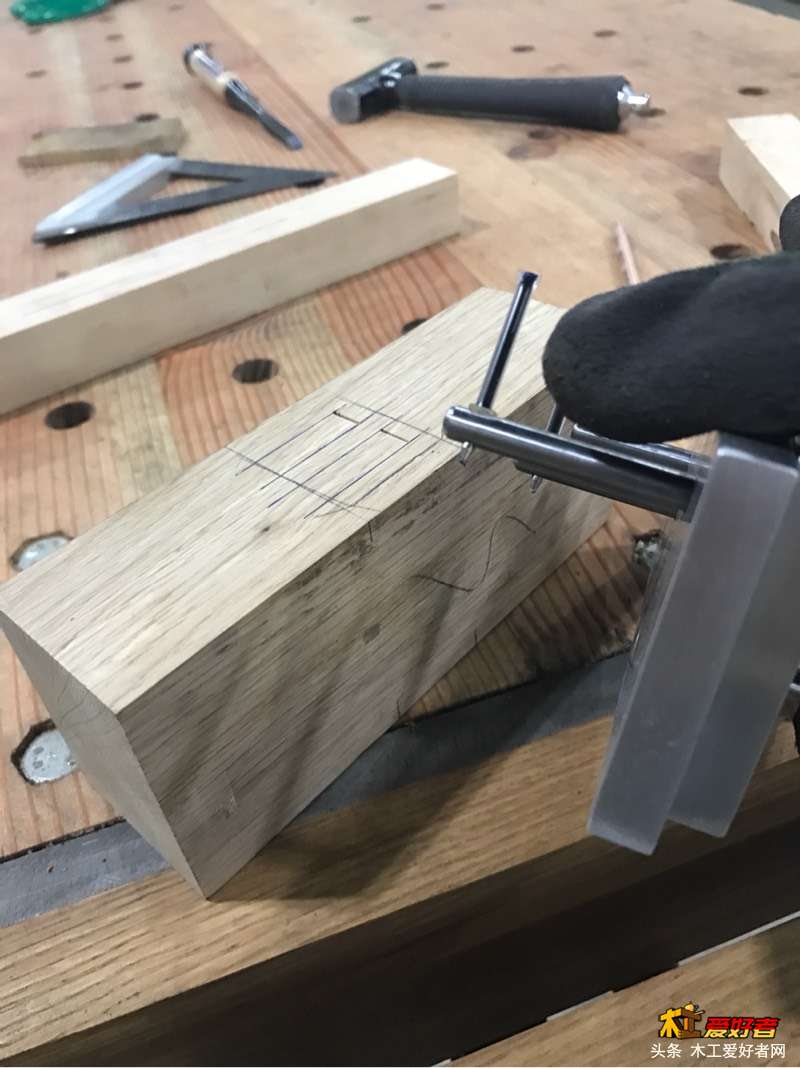

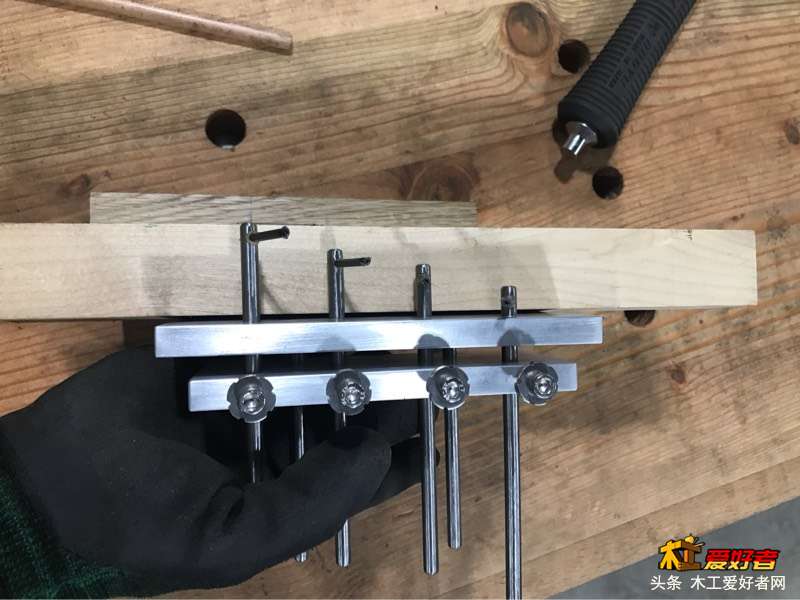

这是背面榫眼线。注意线勒子还是贴着s面。这样正反的榫眼，肯定打的通，不错位。

没必要榫眼居中。肉眼画的也难以居中。想居中就仔细点下那两凿子就行。

能不用尺就不用尺，一用尺就慢了。慢的原因不只是要看刻度，还有尺的摆放操作也会各种误差，要花时间确认再确认。

都是我自己见解哈！

billyxin

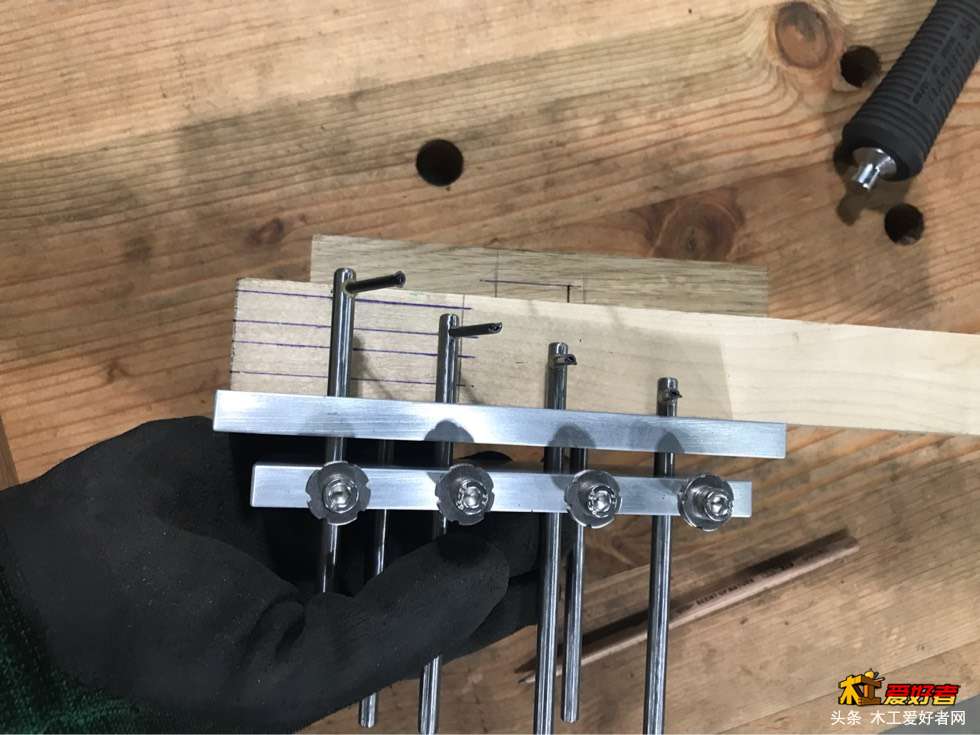

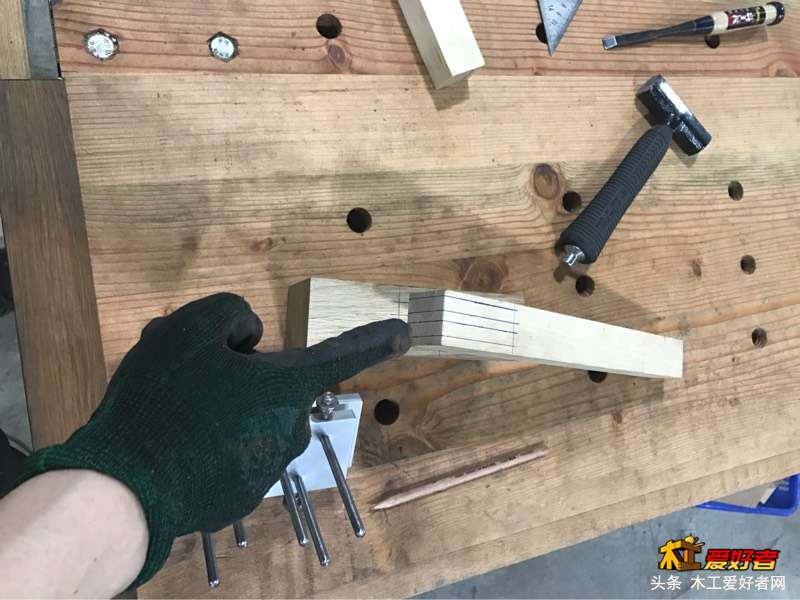

榫头也画好。也是贴着s面。

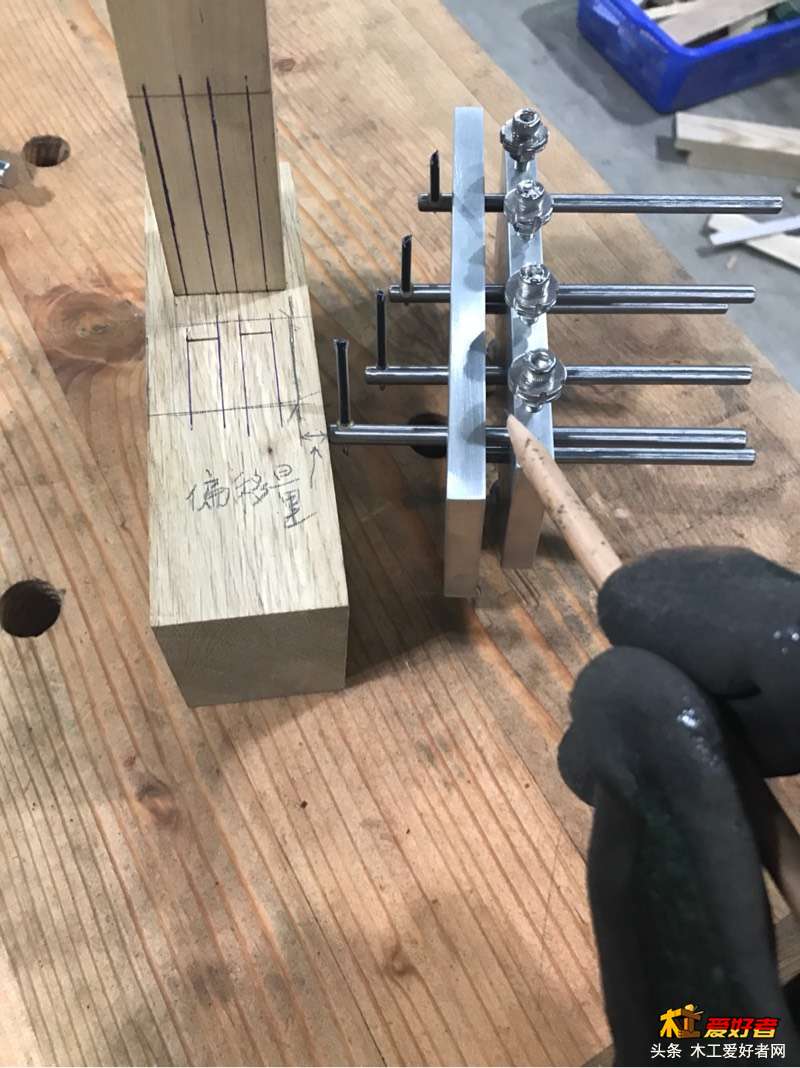

注意看，线勒子四个针没动，但是的左边那块板，我让它向左移动了，两块板中间有间隙了。因为这个榫头的木料比较窄。

这块可以调整的板，我叫它偏移板。

如舞利剑

等待

billyxin

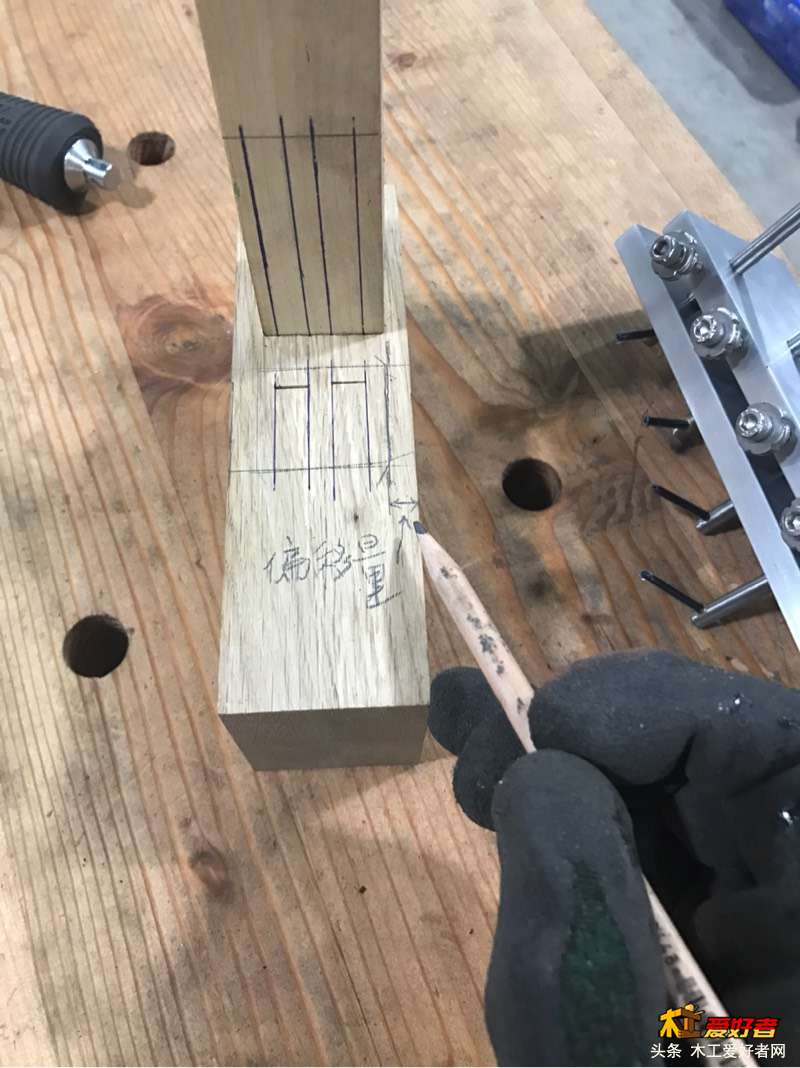

这两块板之间的间隙，就是我在木料上画的偏移量。

其实只要四个针的相对位置不变，锯出来的榫头肯定能插进榫眼，但是榫头料这么细，你总要把四个线都画在木头上吧？如果不用偏移，榫头最左边的线就画在空气里了啊。

至于偏移值具体多少，看心情，试试呗，首先要把四个线都能画在木头上，如果想居中一点，就仔细调一下。

其实我都是随手调的，榫头榫眼，都不居中，有什么关系，做出来的东西一样挺好看。

billyxin

再强调一下，我这样不用尺子画线的方式，s面就是根基，千万提前标记好。

4个针永不改变相对位置，固定紧。在这一个系列的榫头榫眼制作完成前，这4个针不动，以备失误的时候擦屁股。比如一个腿锯坏了重新补个腿。

如果还想在别的地方用线勒子，就用另外一个线勒子，多备几个。
