[billy工具]牛炸天可画线双层线勒子 划线器

billyxin

我作为一个刚刚步入手动制作的新人，小白，对这方面的认知只能到这里，都是个人思考实践的结果。

我身边都是浮躁的俗人，没有木匠，所以也无从求证。如果不对，请老手指出并说明原因或者案例。
9 Z* d  ~" k# v0 n$ P/ D# L
如果我以后发现这样不好，也会回来更新帖子。
+ I& M# j% g9 o! ~6 ^
今晚就写到这里，太晚了，我要去做操了，不然老婆可能要发怒了。一发怒就要从解放前翻出来说起了，这个很恐怖，你可能有体会。

6 b5 v1 f1 C3 g5 v0 N7 \明天我找个时间看看能不能把这个帖子写完，这个帖子估计也短不了。

再长的帖子我也不怕！

回头帖子写完了我再一一回复各位木友兄弟啊。
( B' k' Z, Z9 B* a+ i6 b& ?) F
今晚暂时到此，晚安，么么哒！

诺森森

学习楼主，写的很好，小弟也刚入坑不久，希望以后能多向你学习一下，

陈英俊

关于厚度不同木料的榫接如何画线，老木匠的做法是先凿卯，然后根据卯洞距离两边来定榫厚。你的可调靠山在很大程度上提高了这个过线过程的精准度。这个想法我个人认为是你这么多贴里最好的一个
7 K& Z5 c9 @: t, v" @0 ^, m4 L8 q. t

sz波尔卡

赶紧申请专利，billy tools就此成立契机出现

sxtylzx

创新能力强

聪大头

学习了~

billyxin

我继续写。
8 s! J0 B! m' W6 I( o

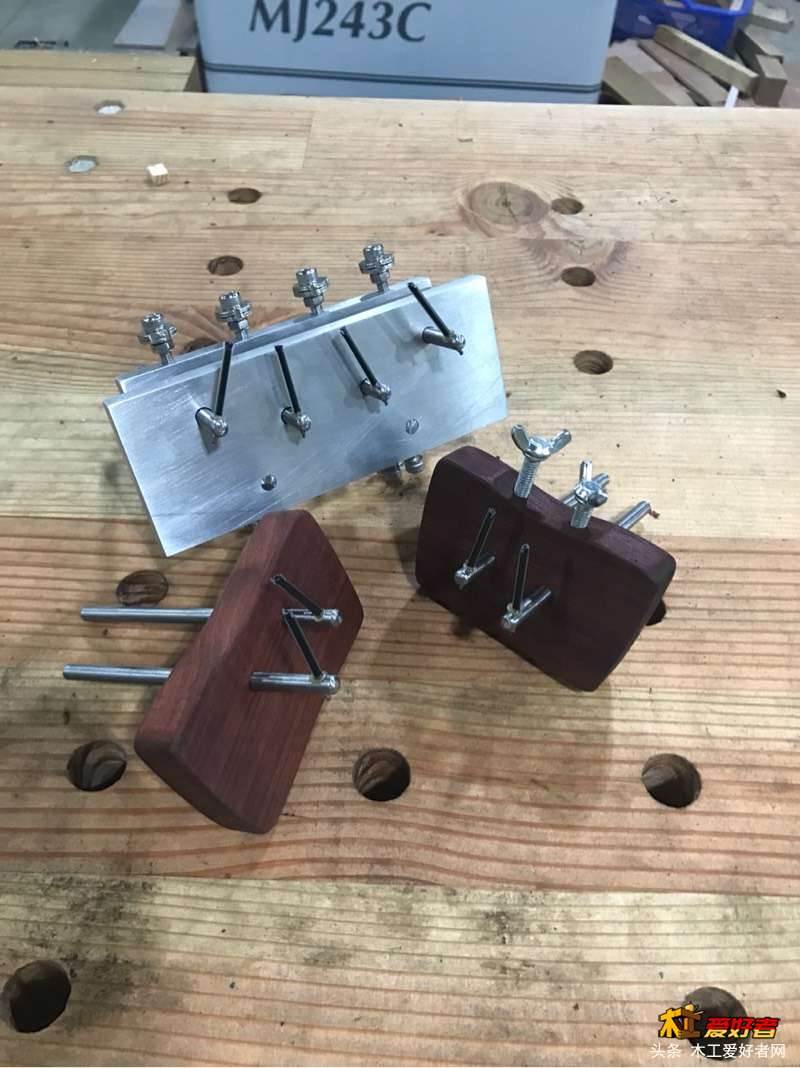

我做的东西都是有灵性的，就是装上嘴就能说，插上翅膀就能飞的那种。这三个线勒子，都有名字，第一个，叫合金战士，第二个，叫hello，第三个，叫kitty。
8 n) `# A4 l) L1 ~0 x
# t. |4 C3 Y7 i$ S' F: ^平时他们三个就待在一起，由合金战士保护hello kitty。
2 w( V' W  x) Y4 \1 ?. I5 x
7 r$ A- z) e6 A4 M) E$ N
! ~6 t) h  F% a2 n2 r1 A! t. i" R
, w8 m3 u/ x8 i: Z+ U$ `/ S7 A2 |- _

9 p$ Y+ w/ N9 A, a9 T1 H$ |

billyxin

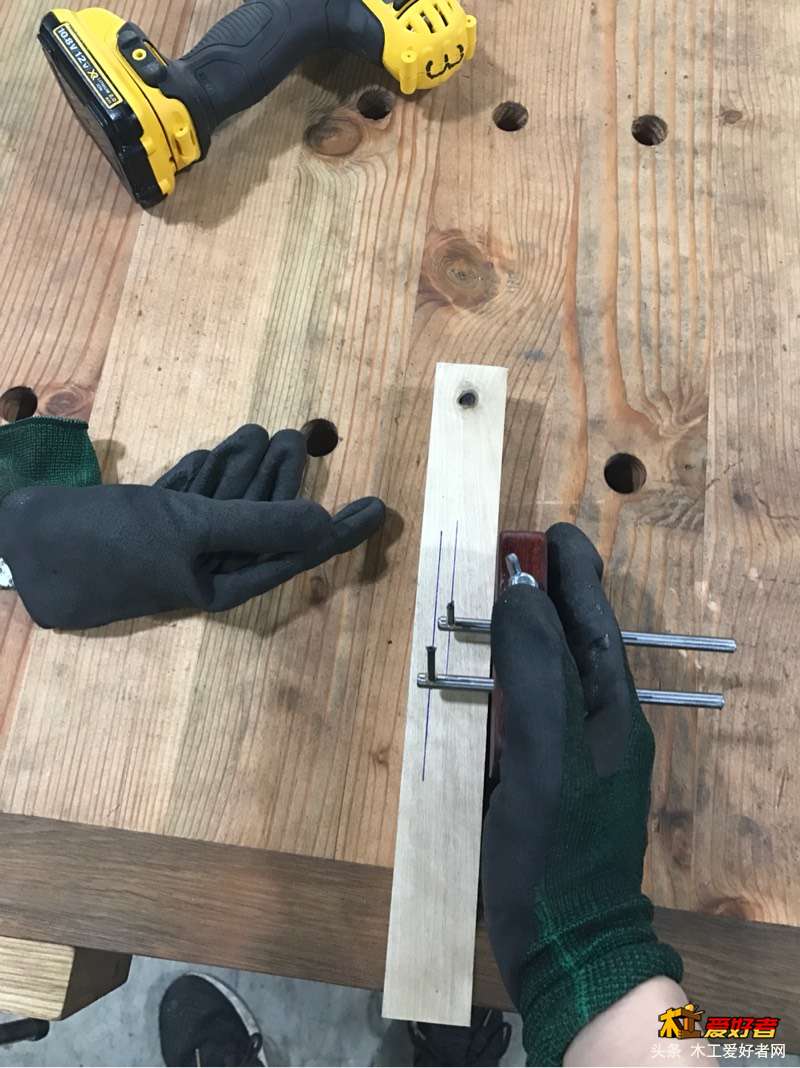

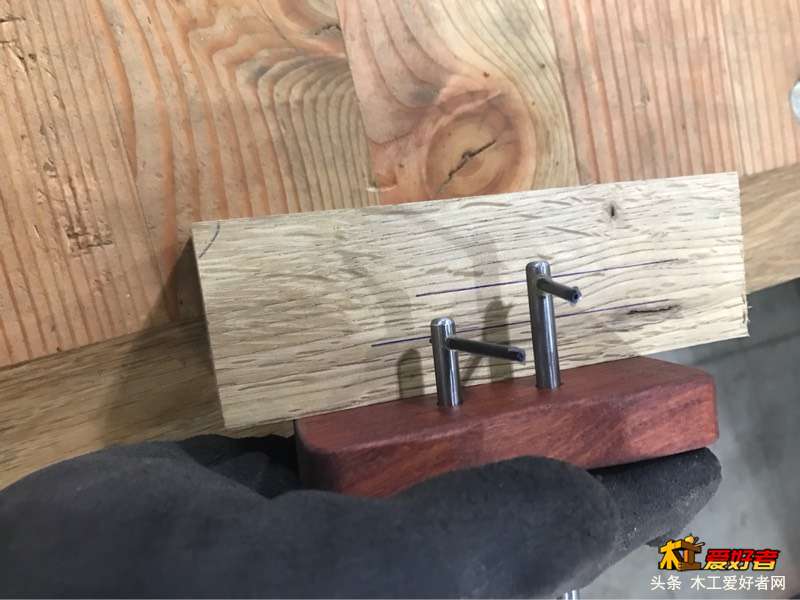

Hello Kitty 的用法就比较简单，和常见线勒子一样。我就不多说了。
  s6 ]: q) m+ A6 [! n  C7 C  n
0 {7 m# P" i$ Z8 d3 ?" Q; c1 D( V木头的当然也可以加上偏移板，原理一样，这个等我有空再做个吧。

; ?0 L3 y% k3 T5 m接下来，我说说这几个线勒子的零件构成。
! F( |, P: C! |- q# u
0 c# g. P) d7 d* r* o
2 i$ ~5 M7 G: M( |5 h% w

billyxin

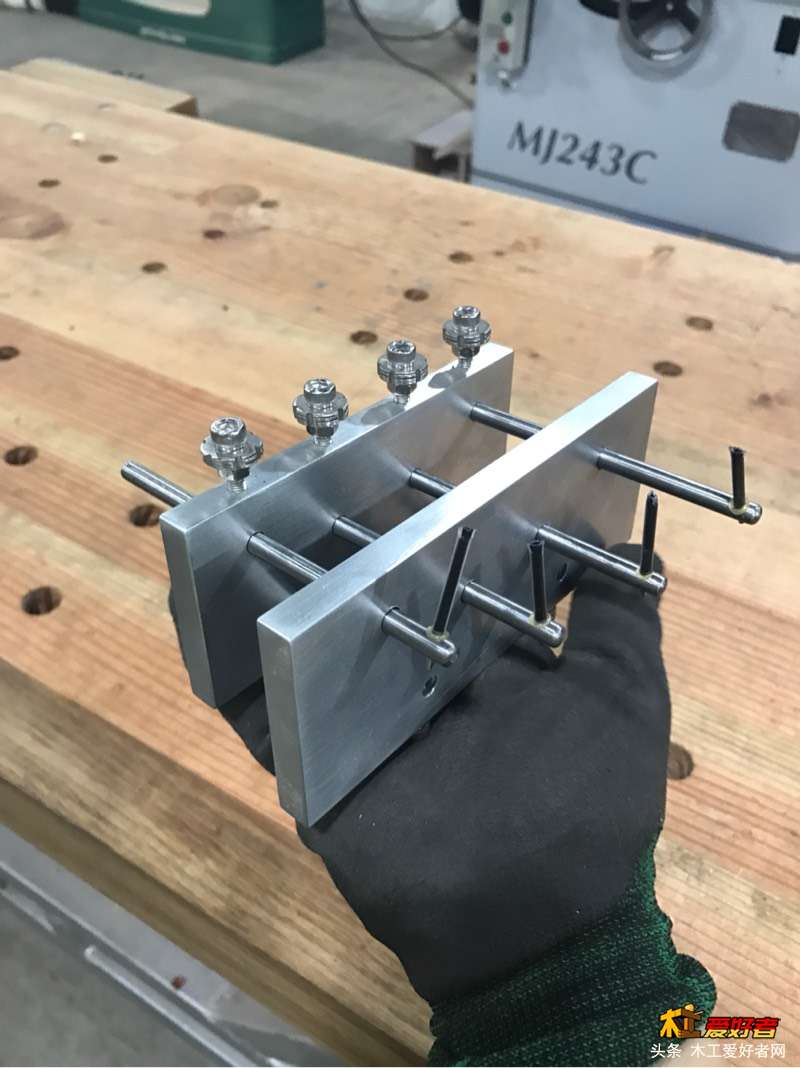

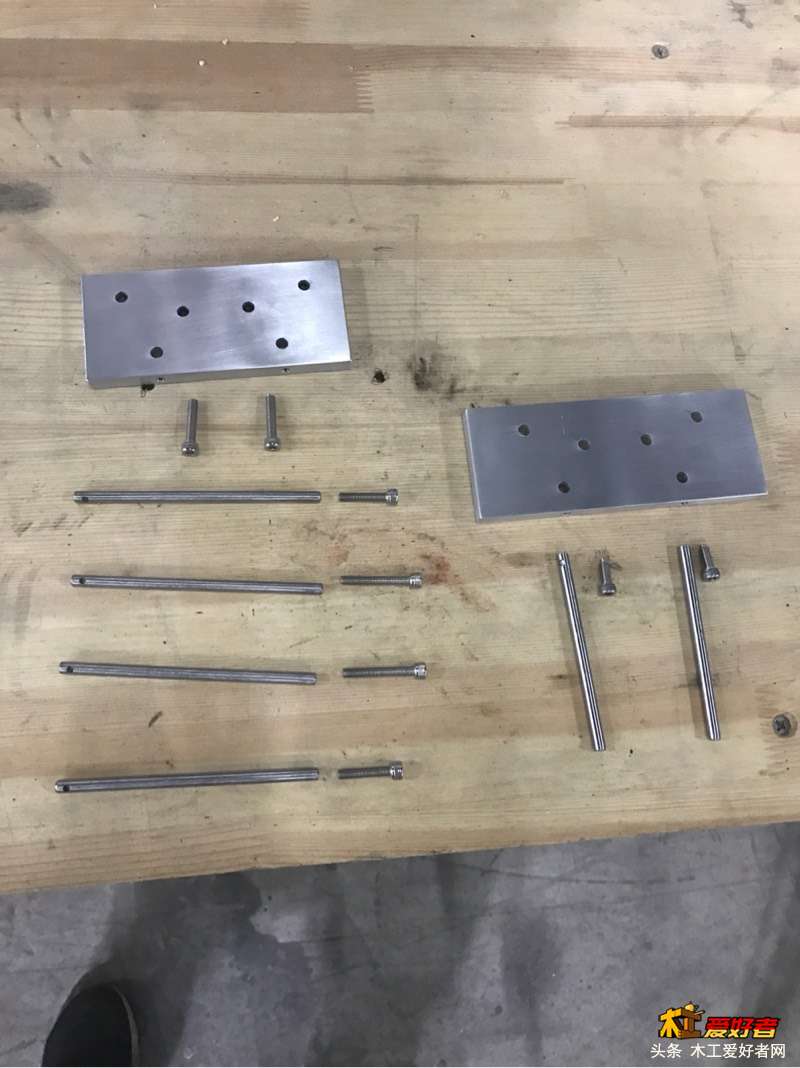

下图，是合金战士的零件清单和图示。
) ~; h6 S' n% u  h/ y; s
两块大板子，是6061铝合金。
1 T7 C3 p- ]$ @9 A. I
4根画线柱和2根偏移板导向柱，即6根柱子，是a3钢。

* |6 _5 J/ `$ P& ^8 k# T: x8个螺栓是304不锈钢。
: p, a2 c4 I, z/ _  ^  F. s
所以它叫合金战士也算是名副其实吧。

# n. l& I6 K. i

幽梦

牛气冲天，为你点赞

billyxin

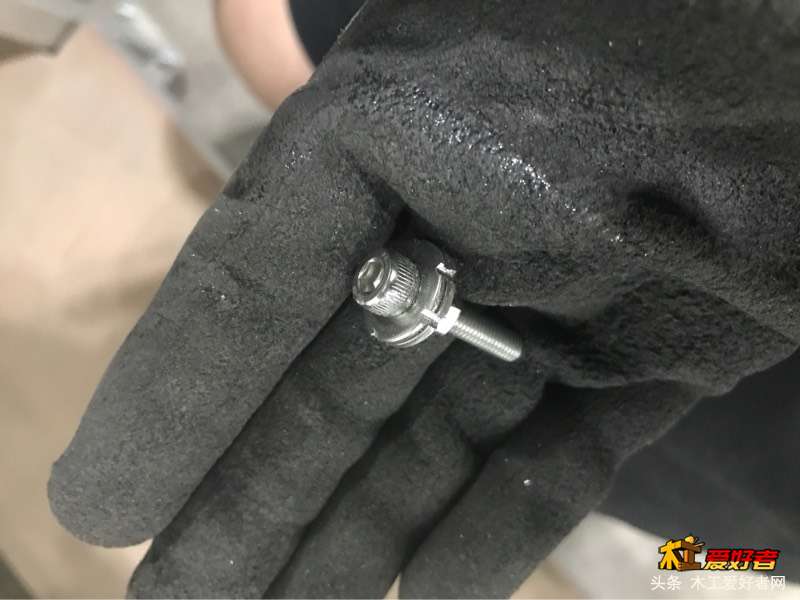

这些垫片和螺母，只是为了做手拧环。就是让一个普通螺栓变成手拧螺栓。

  w0 v: @# s+ }4 Z6 |7 Z2 X其实手拧螺栓淘宝多的是，有塑料梅花头的，有羊角头的，有7字头的，但是我这个是m5的，不太常规，并且做的时候也不知道用多长的，不好提前备。关键我不想等快递的时间。

9 u+ U: A) Z$ ^" s: s如果是m6m8m10m12的这类常规的，我有一箱加一筐子。哈哈哈
' T) a; d- \+ V$ B5 _
$ h) w3 _8 R  U3 \/ ^所以我就用了普通的内六角螺栓，这类螺栓我有各种长度，都省的自己改螺栓长度，比较省事。

+ b  L) r% {9 y, V$ R/ y, g  N螺栓自己带的圆头也可以直接手拧，但是直径太小了力矩不够，固定不牢靠。我加个手拧环扩大点直径就好用了。

关键，做这个也不难啊。后面我会写写制作过程，给木友启发。
8 a' p0 N  x6 y
毕竟，这比用木头做的要快要结实啊，想用的时候顺手做一个就行了，用木头的要墨迹好久还怕拧碎了拧滑了不敢用力对吧。
. \. r' i$ U' E  a/ x2 [
0 R- b0 G9 M; j! F5 G" g6 X
# ^9 [) J. J" _* t: |& L
5 d( D6 q& [+ O7 ^; O1 a  q- h! h

15609132359

铝摩擦会在木头手上上留黑印子吗？好担心这个！
# U- ~2 c5 t* t& O- V; Z8 s) _

kame

好牛牛，学习了
, K. C; \, o, G, J  ]4 _

billyxin

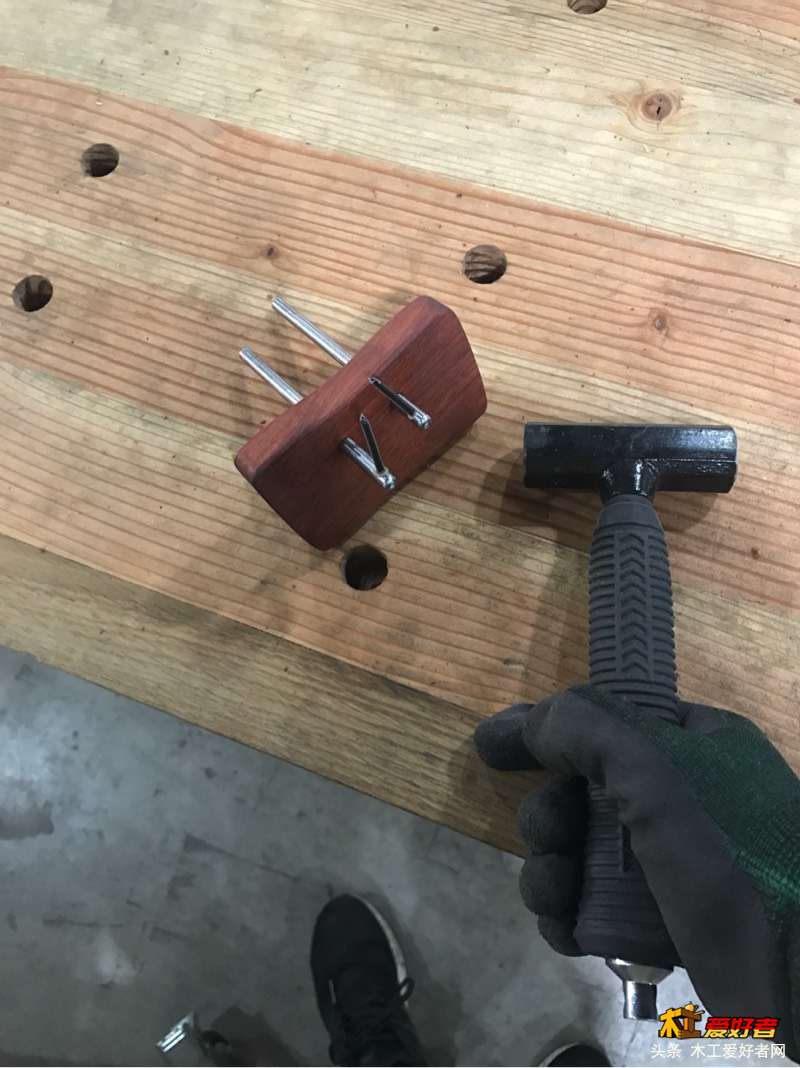

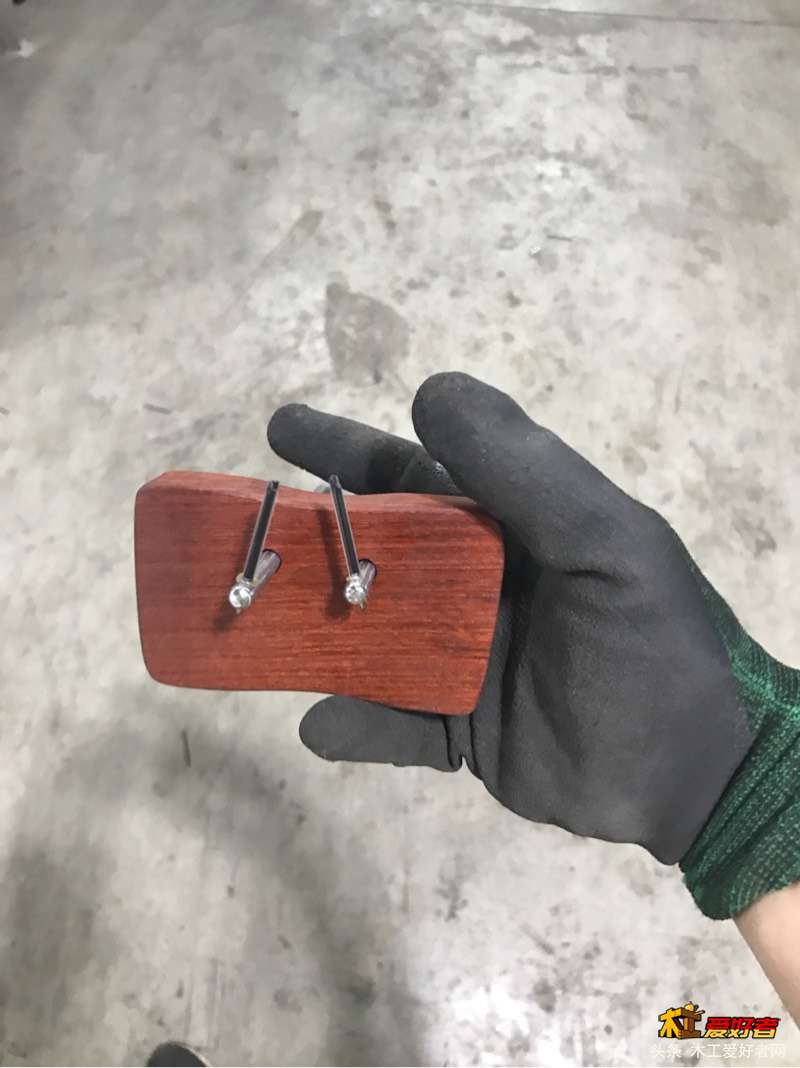

这个hello的结构最简单，就是一块木头，两根铁柱。

; d1 _& m! w; S6 z木头钻两个洞，和铁柱紧配合，调整靠锤子。
5 H, u5 o- `1 h& _9 t. K
3 B' F( }6 |- L& T8 a: S, a但是制作过程中我故意把那两个洞锉大了一点，和铁柱配合不紧，然后调整紧。

0 X8 S# e3 [$ O! n( v9 c, ~是为了给木友演示。毕竟还是有不少木友担心这种紧配合如果加工失误了怎么办，如果以后松动了怎么办，我给你办法，放心。

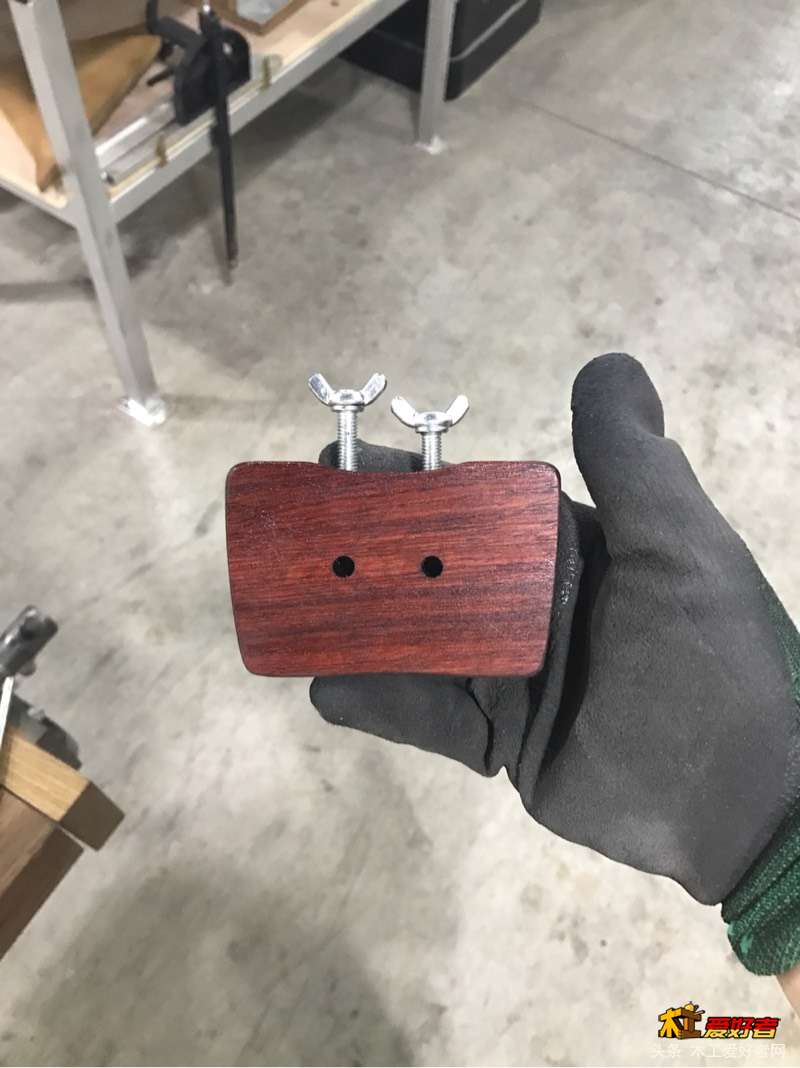

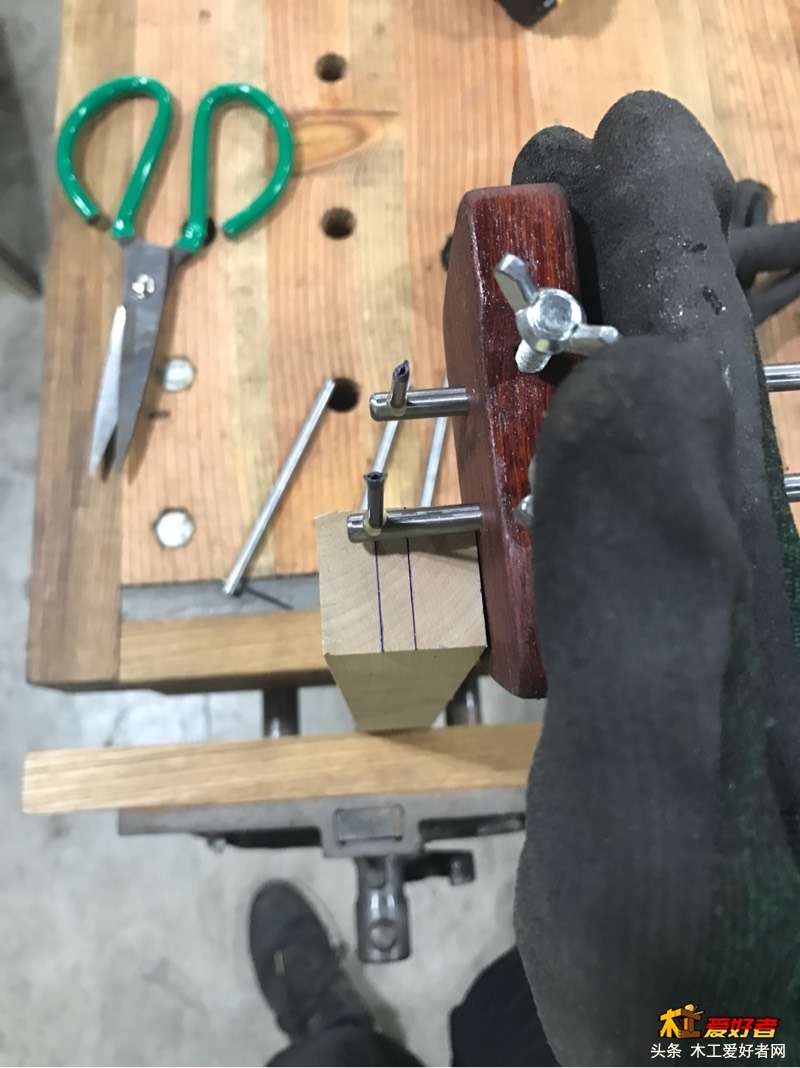

锤子调整真好用，真帅气，反正我喜欢。科技新人类都是用螺栓紧固的哈，连装逼的欧式划线器都是螺栓的，没事，接下来介绍的这个就是螺栓的。
/ P7 s7 C# k7 J6 C% E
" p! j5 E( s) S1 E- `

l197461857

朋友 你是不是 走错圈子里 这是木工圈啊。不是电子圈啊
