[billy工具]牛炸天可画线双层线勒子 划线器

billyxin

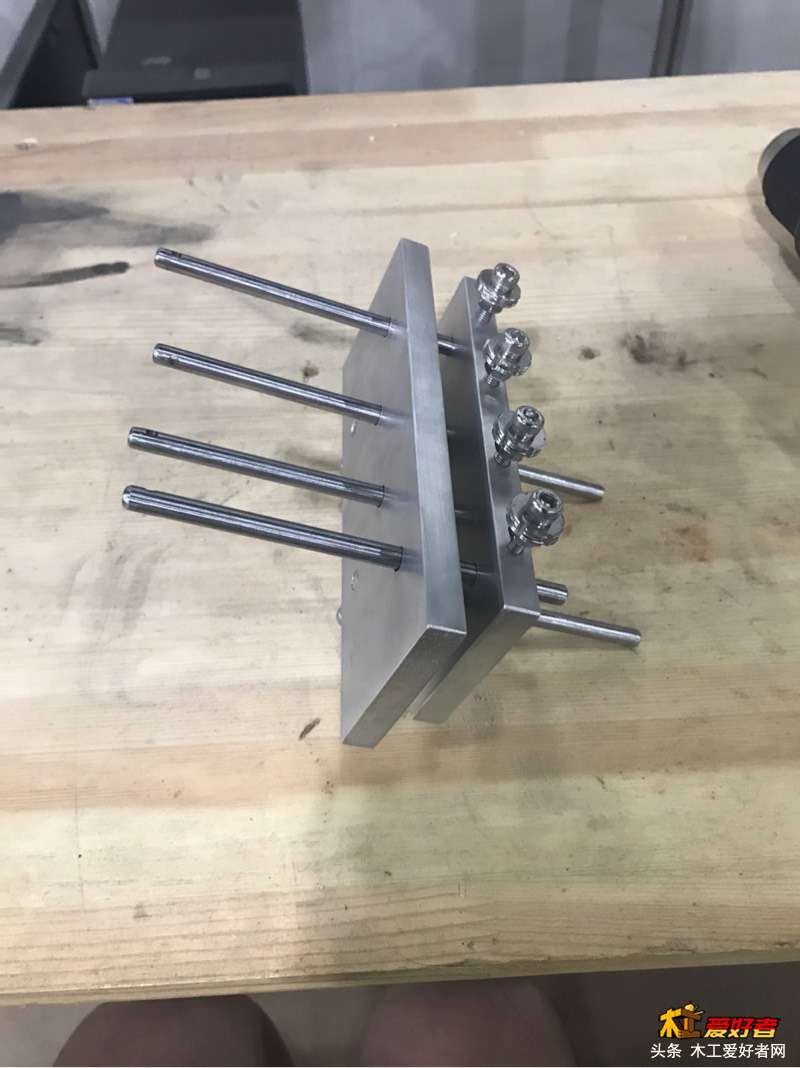

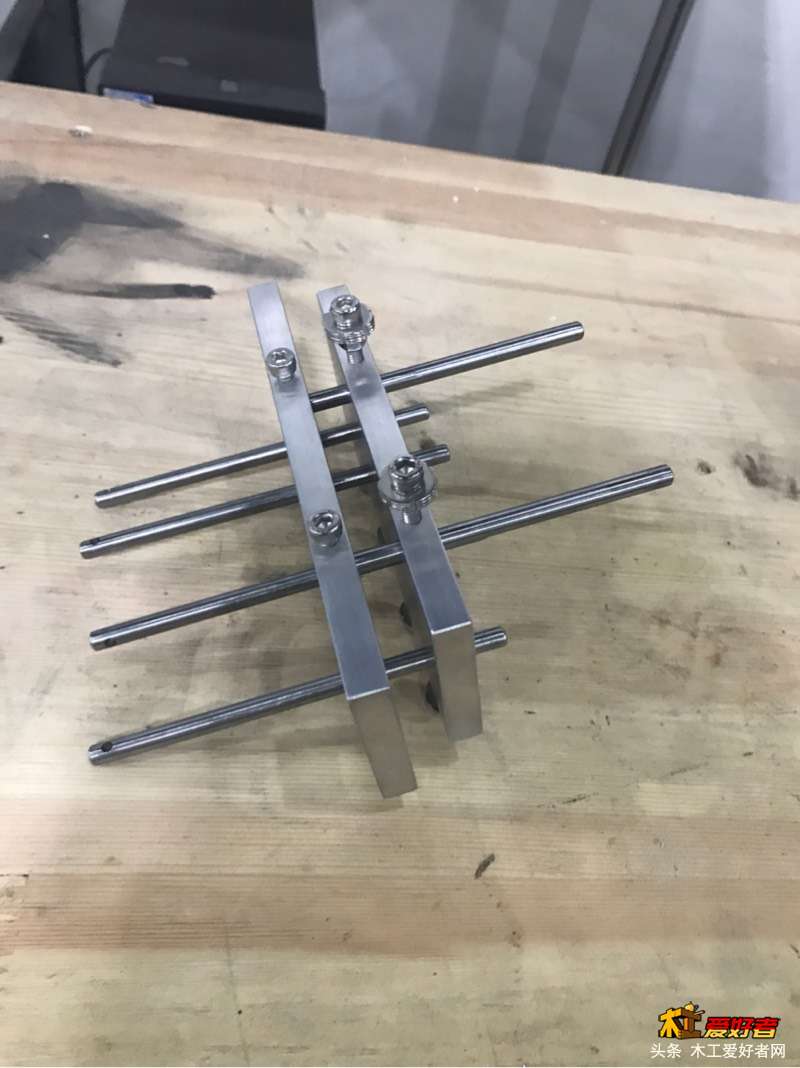

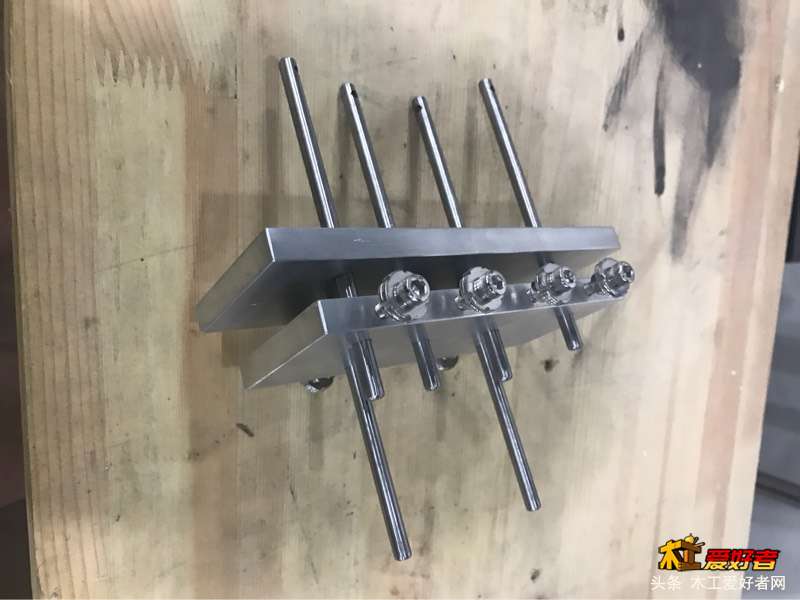

组合起来就是这个样。当然，偏移板不用也可以，就是普通线勒子。
5 T9 ], D. ^7 l5 h" \4 G) E
$ N, `; s; n3 g9 i8 U- o所有零件都可以瞬间拆散。螺丝都拧开，哗啦一桌子散零件。
7 G0 E# g$ F3 ^' B6 O
( g# p- k8 w/ N这也意味着，维修和维护，都简单。哪个坏了单独更换，要涂防锈油可以拆了单独涂，涂的方便到位。

* e5 r5 P+ p8 C7 v. K+ N这个破玩意要涂油吗？哈哈哈，就刚做完的时候涂一次吧，毕竟那几根柱子是会锈的。

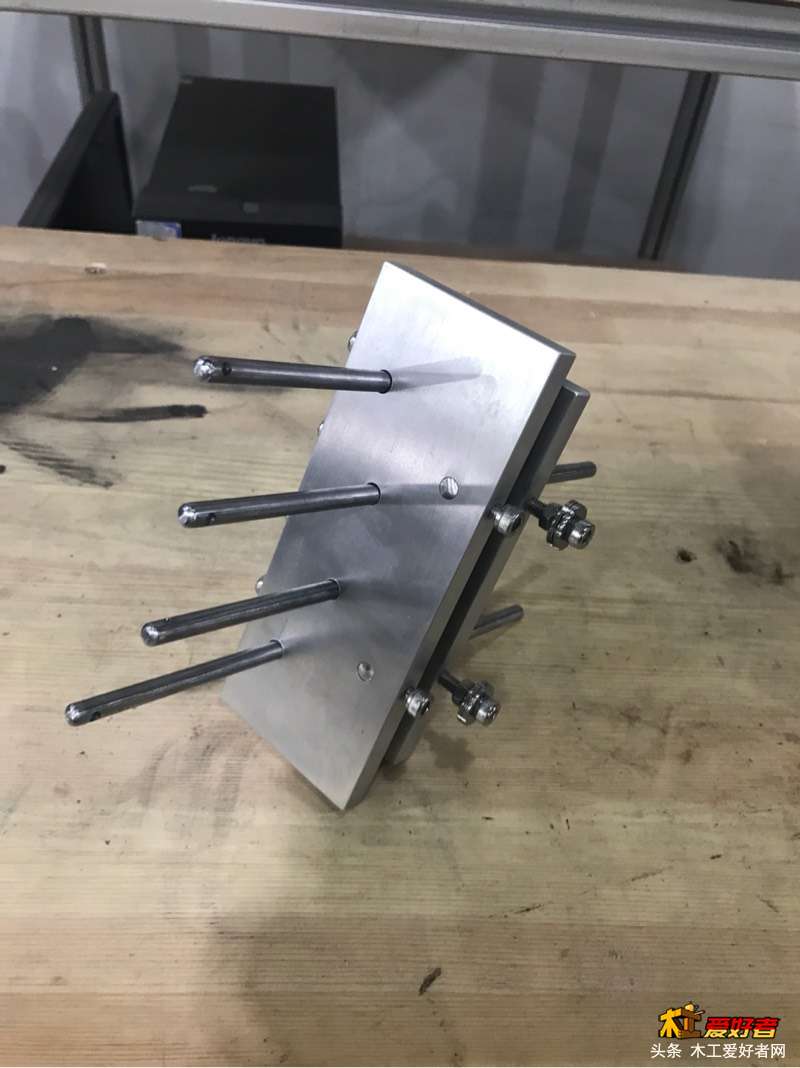

通过这个图，你应该能发现，主体下面的两个手拧螺栓拧松，偏移板就可以调整位置了。
! m7 r& X9 f  F" T8 c

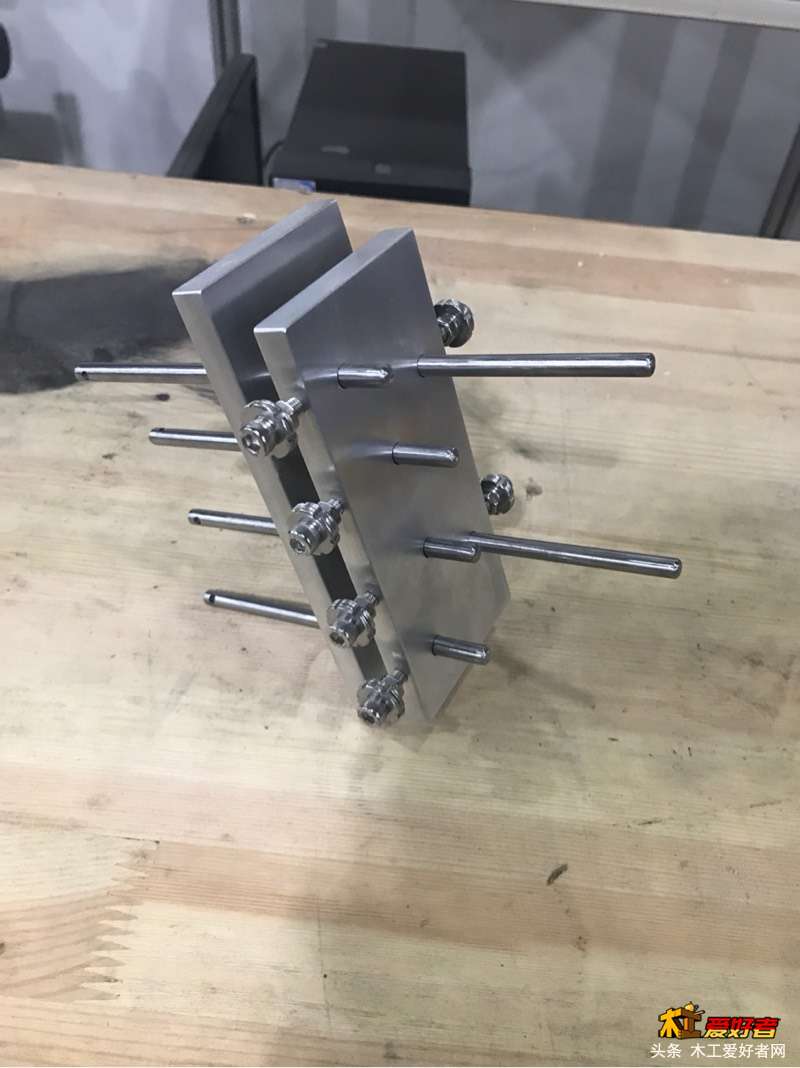

9 j) r. H  L+ ~3 L4 n4 X而偏移板底下的两个螺栓只是为了让两根导向柱和偏移板紧紧固定在一起，是不需要拧开的。原则上应该用两个不露出头的紧定螺丝，我没有这个规格的，所以就用了两个有脑袋的，也不错！不丑！

billyxin

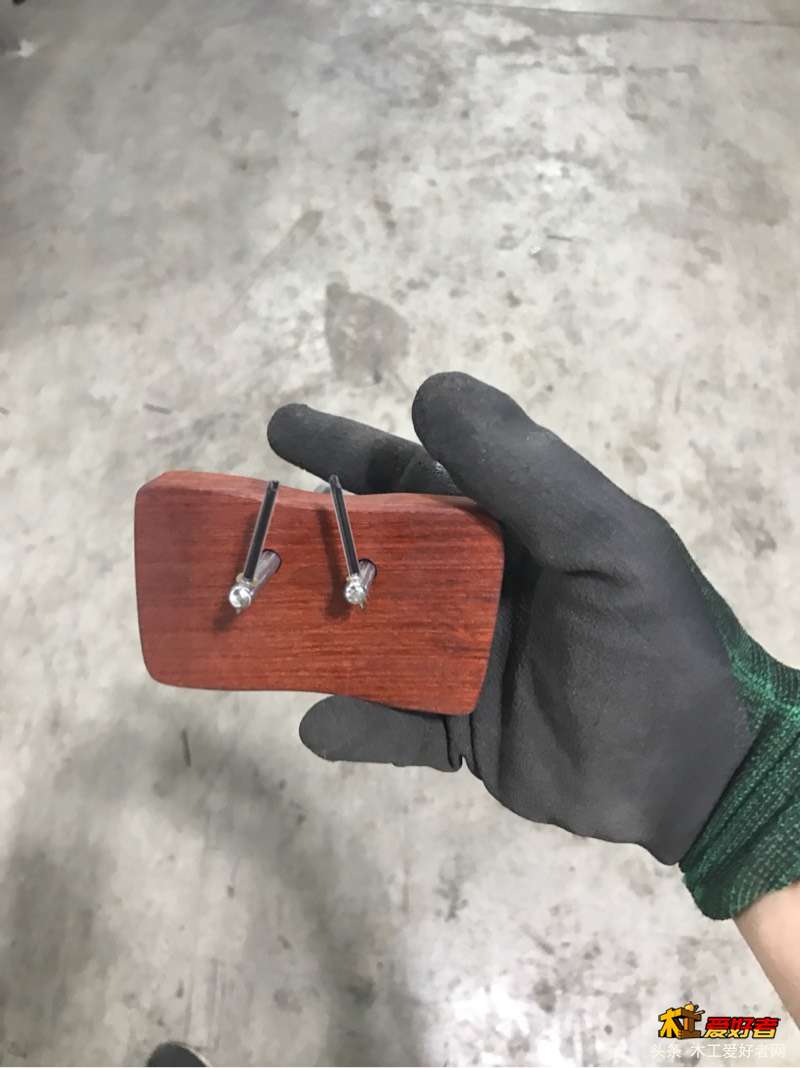

讲一下画线的笔头方向。
5 ]$ H5 ~8 N7 f4 C5 w

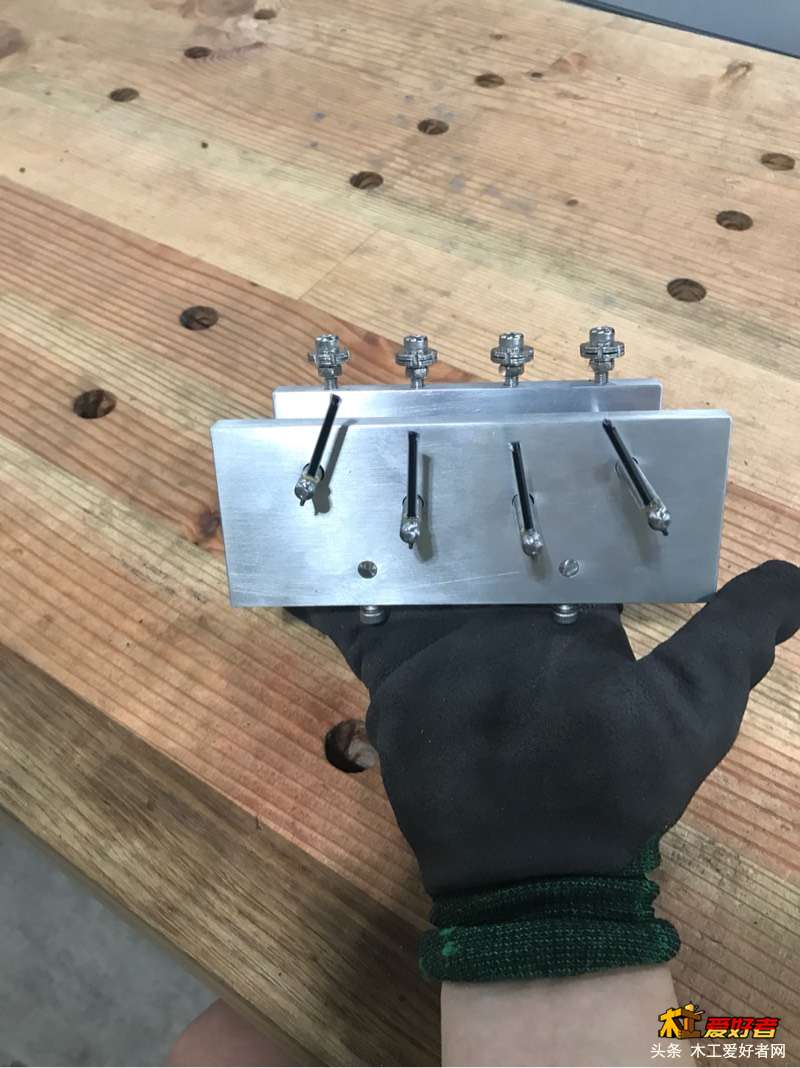

# y( e  M- O4 A' W( z: a0 W- z3 |多头线勒子这个东西，一般每次都是用一个头画一根线，然后换个头画下一根。所以，画线的时候，其他笔头不能干涉工作中的笔头。

% C+ O6 |& O& r3 B% z# h; n# \这样有弧度的笔头设计，都是外八字，可以画每根线时，这个笔头可以相对垂直于木料，其他笔头碰不到木料。

6 d- K4 k- O4 v, n  k这也是圆柱画线柱的好处！
. Y2 ?- T4 b9 m3 W8 f
角度随便调啊！不用的笔头，你甚至可以让它歪一边去，朝天上都行啊，哈哈哈。


- n7 r+ A% ~3 j$ b9 ~+ ]. Q
* C, Z: t1 `6 s" U! ?7 L8 K% {3 {6 v

123432355

好办法，高手
, m  g) e" _2 h

billyxin

接下来我写写制作过程要点。但是要陪孩子，所以时间会比较零碎，有空就更一点吧，更到晚上怎么也更完了。

billyxin

先讲讲画线柱。我估计对这个东西感兴趣人的比较多。

: k% B' Z5 \  [5 `简单点说，铁棍子上打孔，圆珠笔插上，加点胶变牢固，结束。
: ~, T# j+ Q" o$ B0 u% S2 {! ~' K5 [
$ s: ]/ ]$ f# r% s/ P$ U2 d- F' k这样最简单！！我其实也想过一些其他方法，都太复杂太矫情，还不如我的好用，我这个不但牢固，还能旋转圆柱改变笔头方向。
5 z# M2 {. p, p( l
圆珠笔，铁柱，胶。我分三段讲吧。

3 K# }/ W6 @2 s. K4 U0 p

billyxin

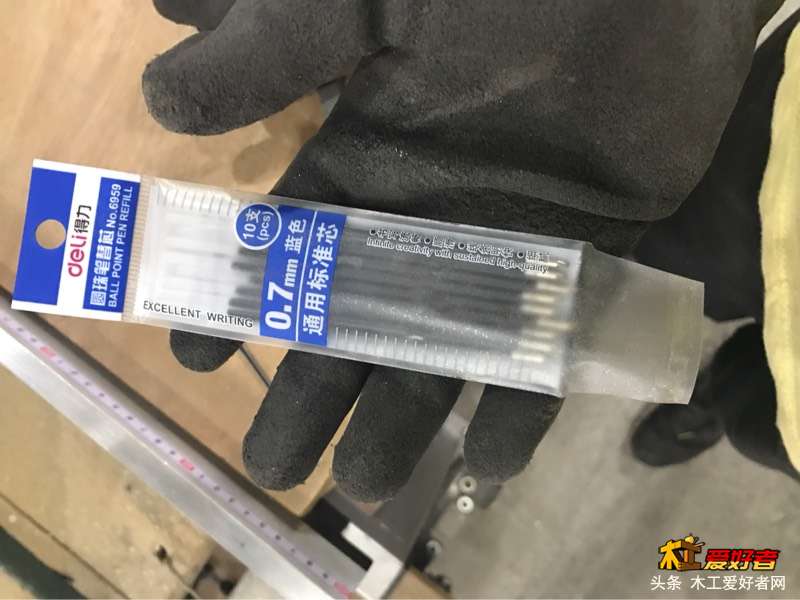

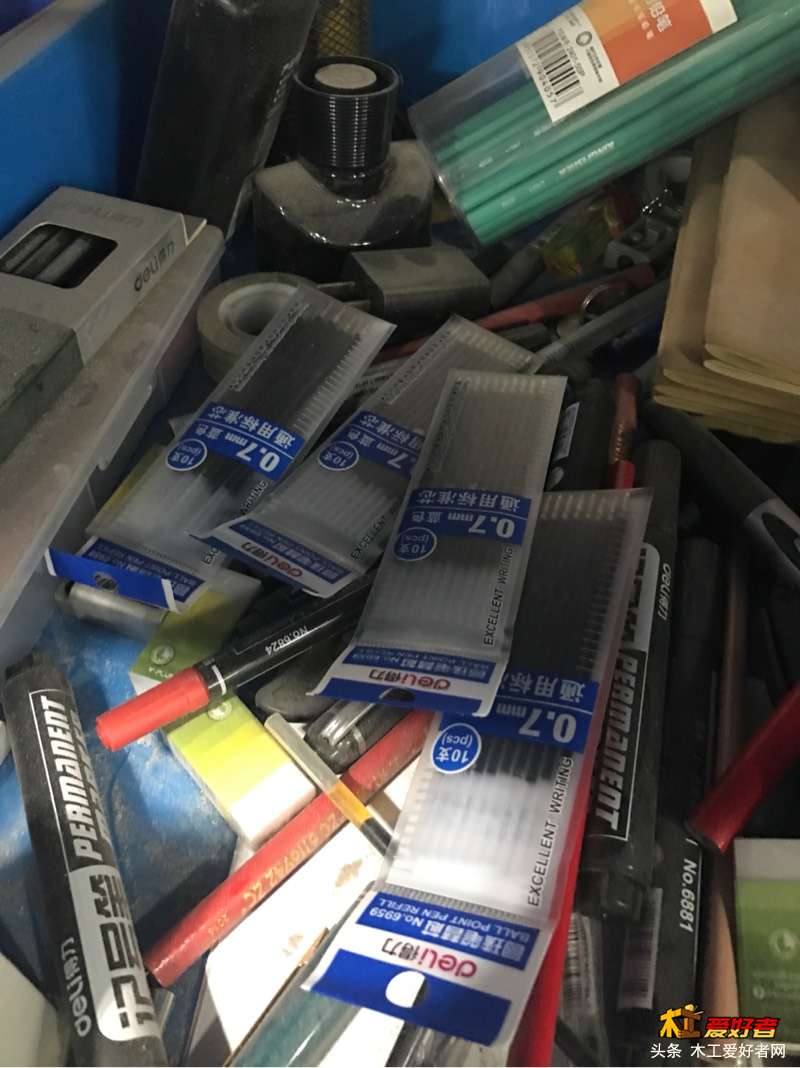

得力的圆珠笔芯，就是油性的那种传统的，小时候用的，这种笔尖不容易干掉。
/ u  P# f' E$ x' x
, X8 X0 F( [- C' \: B现在流行的都是中性笔水性笔，我试过比较容易干掉，时间久一点就不出水了，不知道是不是都这样。

0.7粗的，没见到0.5的，不知道是不是0.5的更好用，无所谓了，手工的东西，锯一歪就是超越这种线粗细的误差了，锯的经验才是重要的。个人见解哈。
6 E5 n8 c3 V4 y0 Q' \! a$ ?; H
一包10只，5包共50只7.5包邮还送了两只成品笔，其实我有点不明白，才7.5元就送我得了要这几块钱有毛用，不如换个人情记忆点呢，这样以后买得力我肯定找你啊，不会做生意。
$ Y0 B- q8 N" U2 y1 P' Z% f

billyxin

铁柱，直径6毫米的，我买的一般都是截成1米或者1米5每根发给我的，我再自己根据需要加工需要的长度。
+ ]3 F( A: E6 h( G2 Q0 }% \
都是工业原料，你要多长卖家截多长给你，也很便宜。淘宝搜圆铁棒应该能搜到。材质是a3的，就是硬度适中，易于加工的材料，要再硬点可以买45号钢的或者不锈钢的。

! s; C+ m3 {0 ?; L3 m5 \" o& [3 E# l高级材料不一定就是好的，如果买工具钢，你钻孔就费死劲了哈。
0 r2 D. v+ x) x& T$ Q' `
这种破铁，一钻一个洞，就做个线勒子而已，足够强度了啊。
+ ]' l1 f1 E% G7 i( i2 [6 R8 a

billyxin

我在加工过程中出现的机器，我会说一下怎么用手动工具替代。就是加工速度慢了点而已，别的没差。
. l4 [) c7 d1 W6 Z" a5 x0 x& e

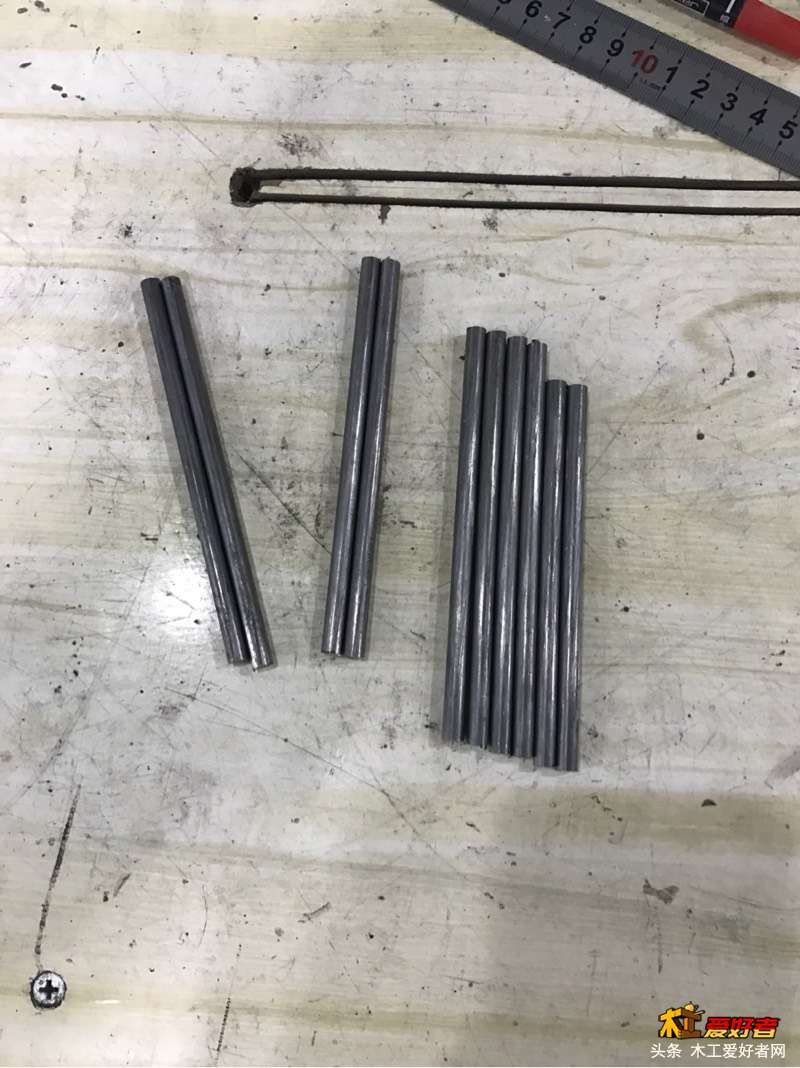

把长铁棍截成大约12公分一段，好像接近13吧，不记得了，这个就是自己感觉就行，也不用太长了，画个家具榫而已，又不是做大梁，哪来的粗木头？这个长度，做粗腿木工桌也够用了。

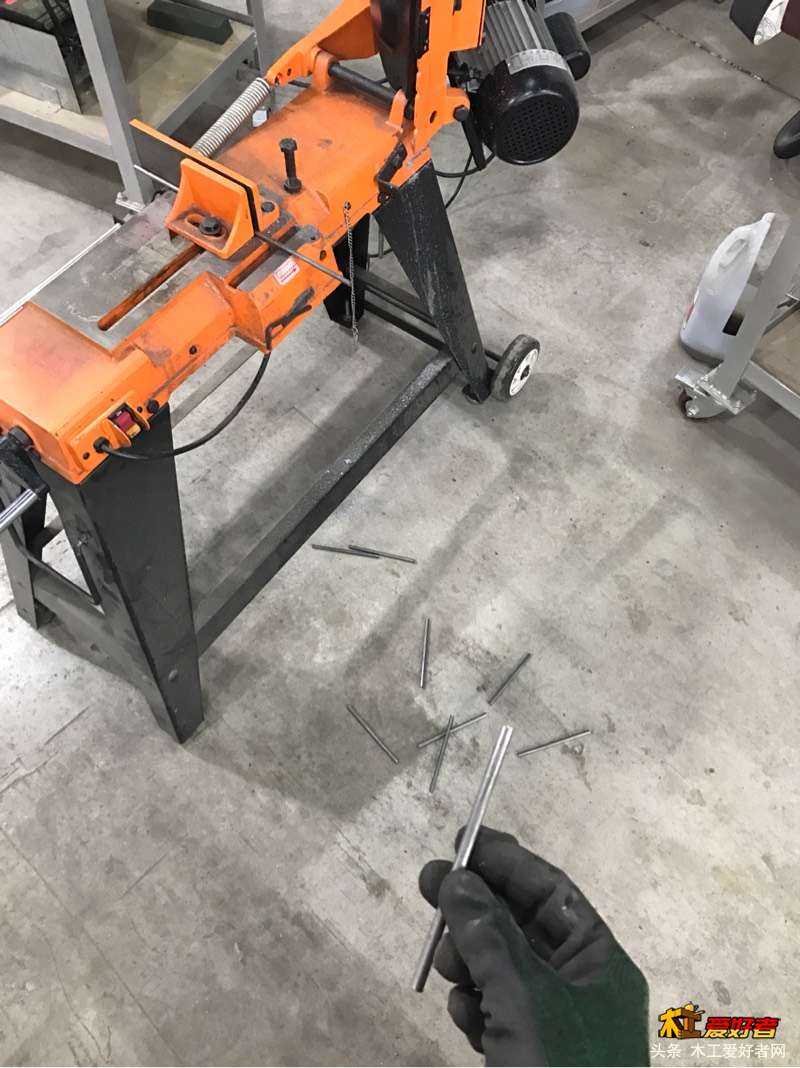

我用金属带锯切的，可以用手工小钢锯替代，用角磨机切割片也行，用大的砂轮切割机也行啊。没经验的就别用角磨机之类的，危险。这么细的铁棍子，用小钢锯也就没几下的事。

1 M7 M. j8 V! h5 T' w4 F# U

billyxin

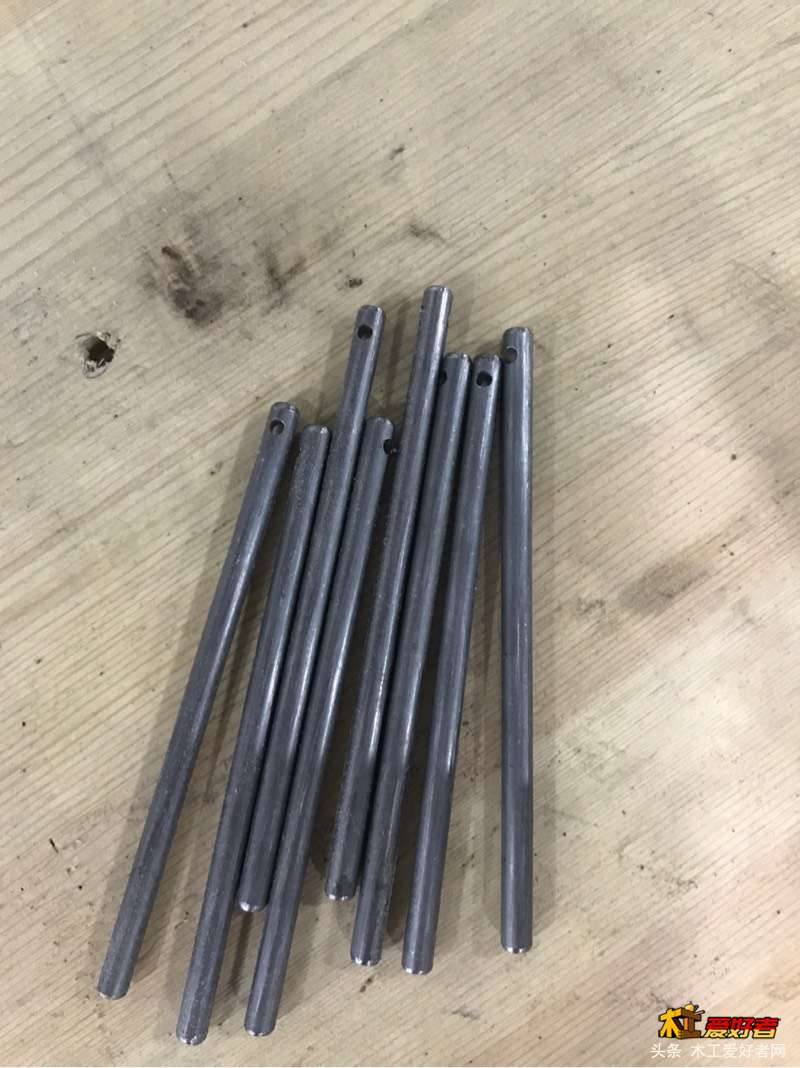

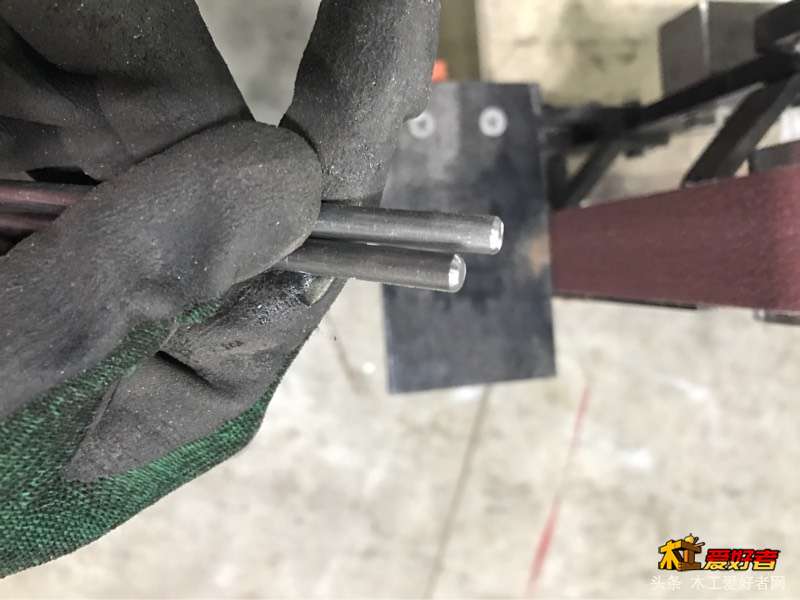

切完了我都是先磨头的，以免后续工作扎手。

我砂带机磨的，一个手拿着，另一个手转下就ok，很快。也可以用砂轮机，也可以用锉刀，也可以用砂纸。

% g. {) @, d9 P) A也可以车。这个不至于吧，哈哈，处女座除外吧。
: z9 |) ]/ f8 [& y8 U. b* r3 g

billyxin

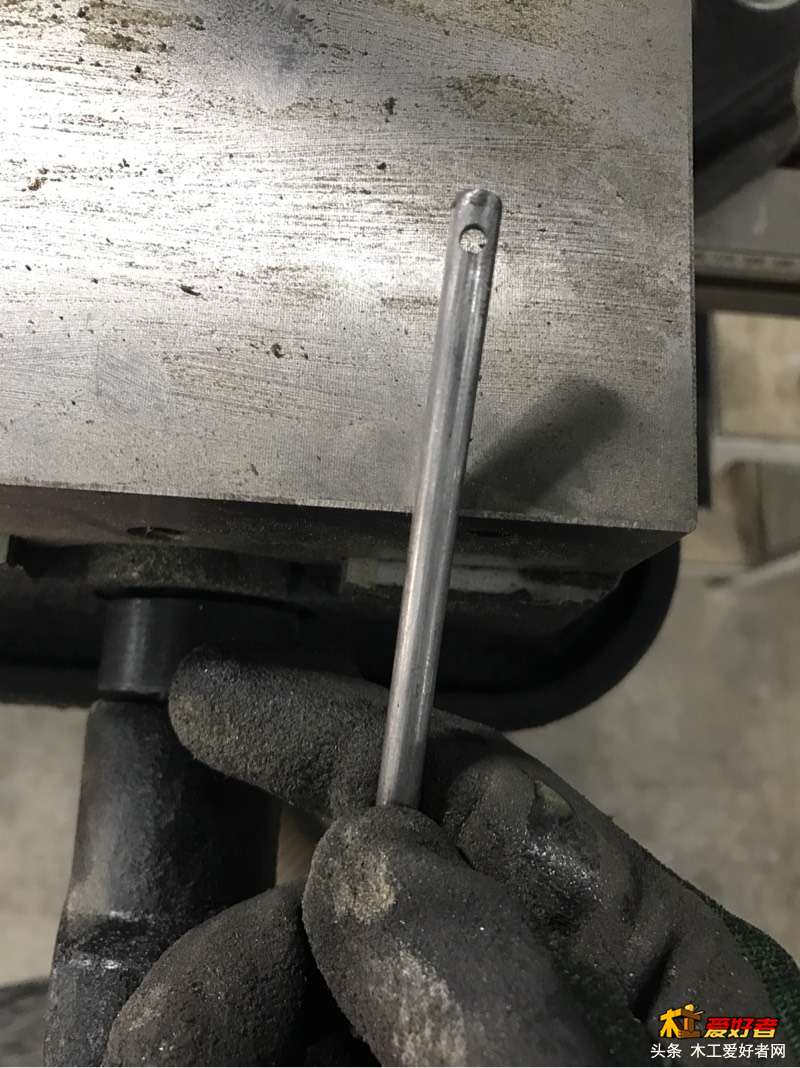

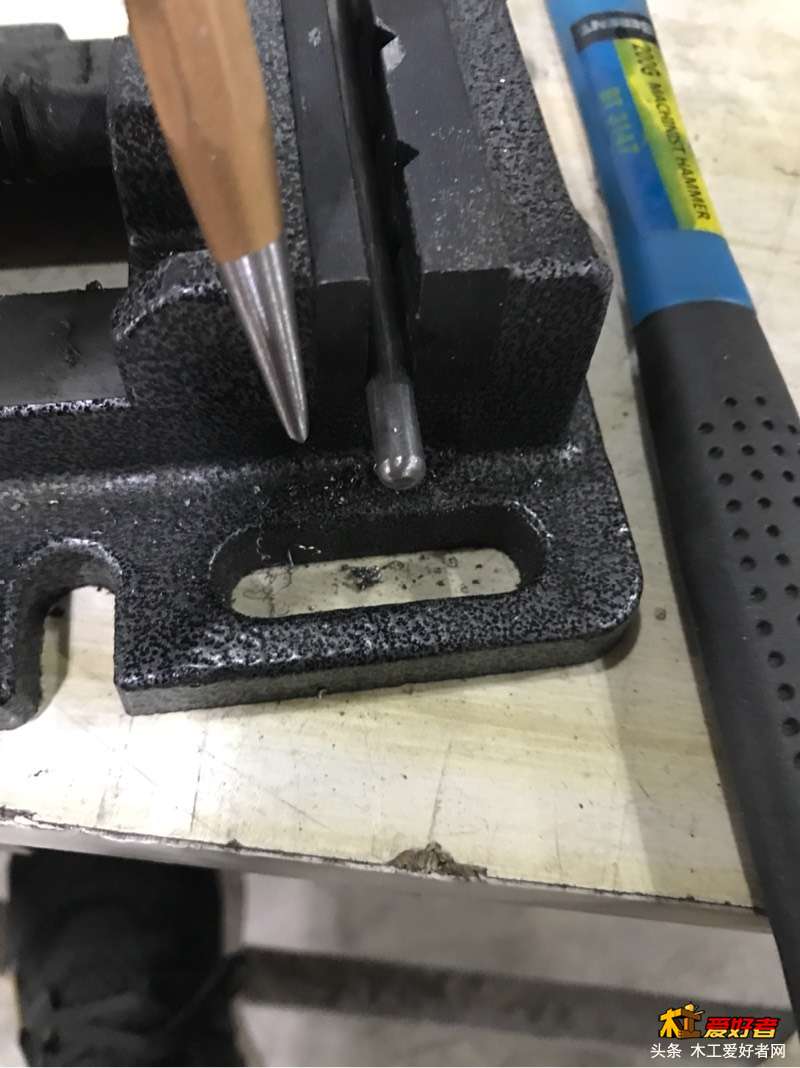

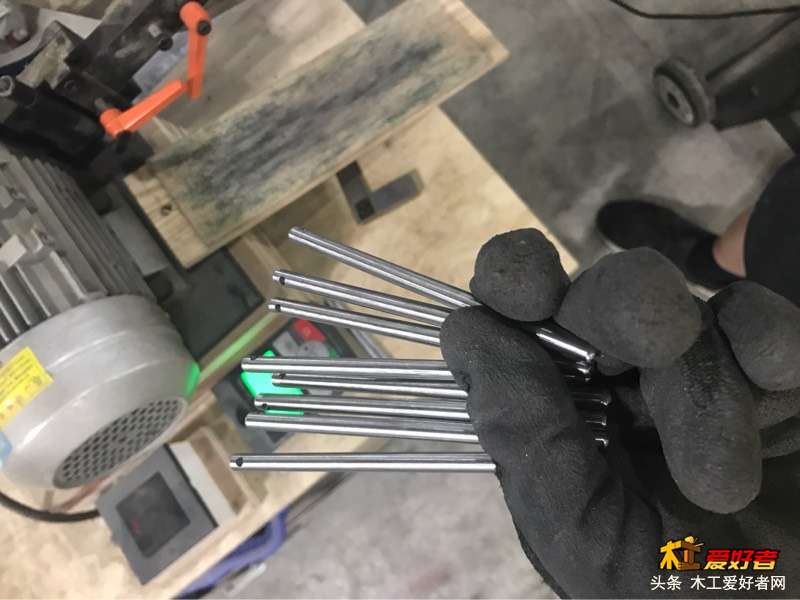

中心冲先冲个小坑，再打眼。
+ t3 j6 e! h6 k# `
- [  _$ a! K' T8 N( E如果用手枪钻，一定要冲一下，不然钻头肯定打滑站不住。
8 I' U7 `, `4 ^4 I2 ]$ T( _

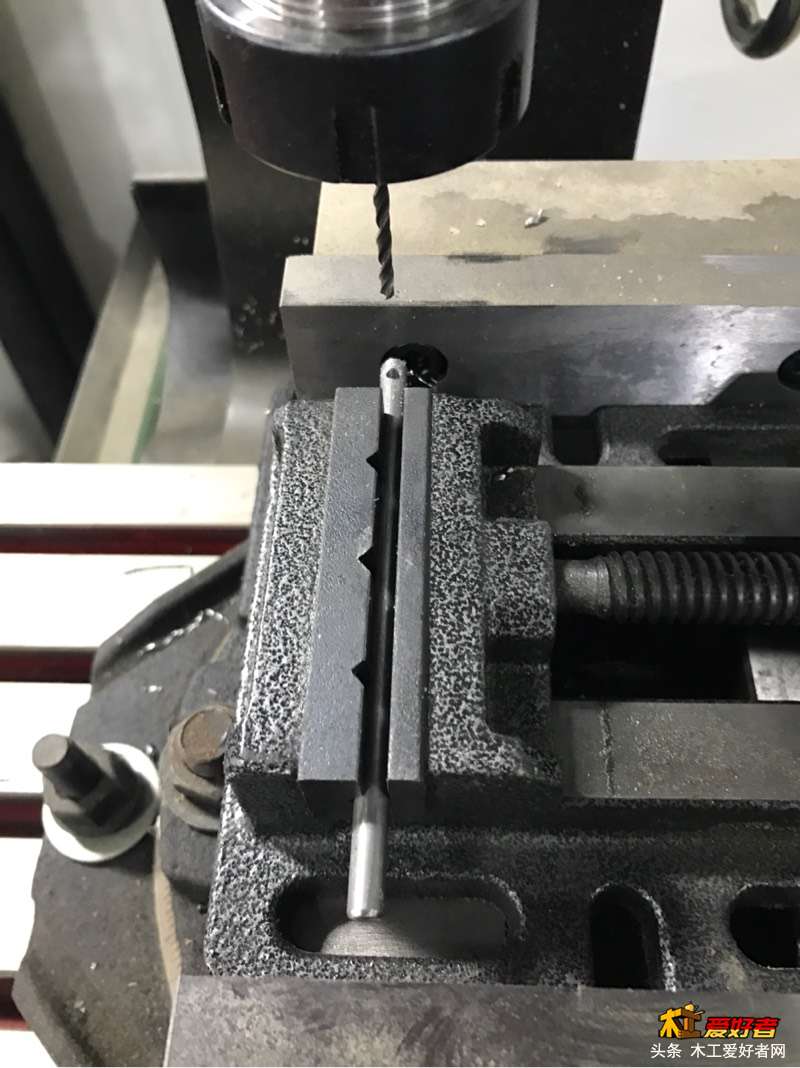

如果是台钻就无所谓了，打开机器，在钻头刚接触圆弧面的时候不要用力，让它蹭一个小坑出来，钻头就不打滑了就可以用力了。
8 n$ [  A3 b8 f4 R# \
但是不管用啥，都得有个夹具让铁棍子不旋转才行啊，也可以用普通台钳，做个硬木的小夹具，总之有办法让它不旋转就ok了。

, y! r& ]( b, ]( N3 C4 L+ G# c

  B, ^1 Y; B  X; _6 ~& _2 y  B

billyxin

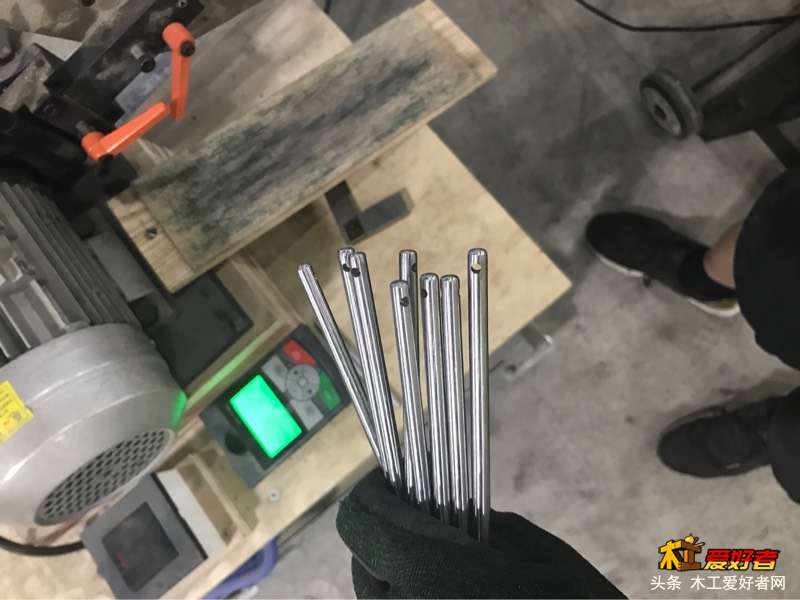

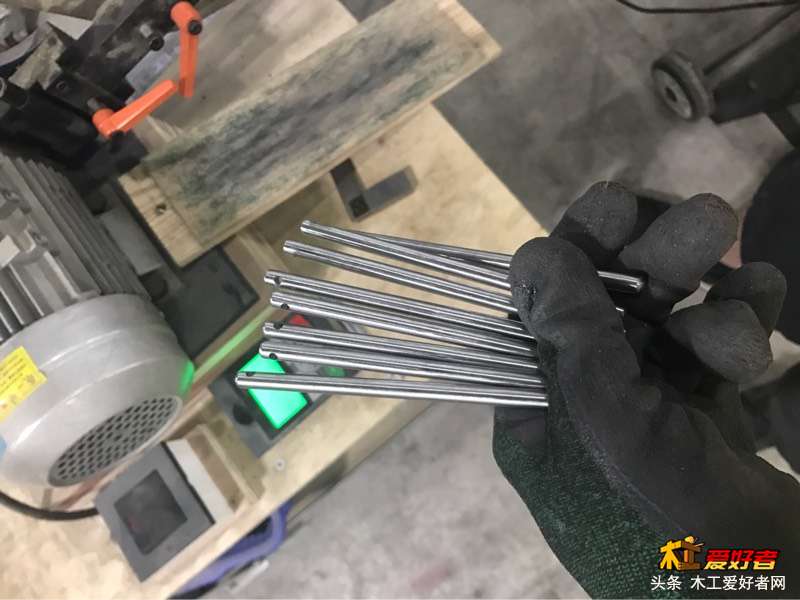

为了发帖逼格高，我用砂带机的很慢速度，用细砂带，手捏着转着蹭了一下，就光亮了，很快。这个亮不亮无所谓，就是视觉感受而已。

我的砂带用的是旧的，就是本来是600目的，用旧了后，就没有啥磨粒了，或者磨粒已经被铁糊死了，所以实际目数可能在5000目以上，抛个光很好用，我都舍不得扔。
3 m% _' Q6 C9 L5 d6 d8 W
其实可以用砂纸手撸，就是跟打磨木头牌子一样吧，不停提高目数就亮了。
1 E* n! o+ D, k) c6 U3 {4 s
  T% I- ~0 J$ E; _$ A. @+ i别用厉害的砂带和砂纸，不然就磨细了就有点傻了，要的只是抛个光而已。
4 c. P. B7 A6 C( m, S/ W# k

3 ^0 b7 T/ ?2 \* W: I5 j+ k

billyxin

钻头孔是3毫米的，圆珠笔的外面塑料杆也是3毫米的，钻好孔能不能插进去，要看天意。

* K9 A% q5 d% j' u6 a" b5 _5 a) f我是找了块废铁试了下能进去才统一钻的。
* p9 V% ]- B) e$ a; r, X- g
其实，钻头都是不标准的，如果试了进不去，就找个粗点的钻头就行了，现在这些淘宝的钻头，3毫米的钻头，上下30丝误差都不是事，哈哈哈。
) s' q+ u9 E. q" c
& i- P2 y3 p  {  S实在进不去，就用小砂纸或者超级小圆锉伸进去蹭一蹭，孔就大了，或者把笔芯的那块塑料用砂纸一圈一磨就进去了。

有啥吗，要是现在规定，10分钟之内，如果插不进去，就枪毙，你肯给马上找个办法给它插进去了。妈的实在不行，你可以用3.5的钻头啊，用4的都行，不怕，老子还有热熔胶啊！
" a/ ?1 T  O' b% l( o7 j

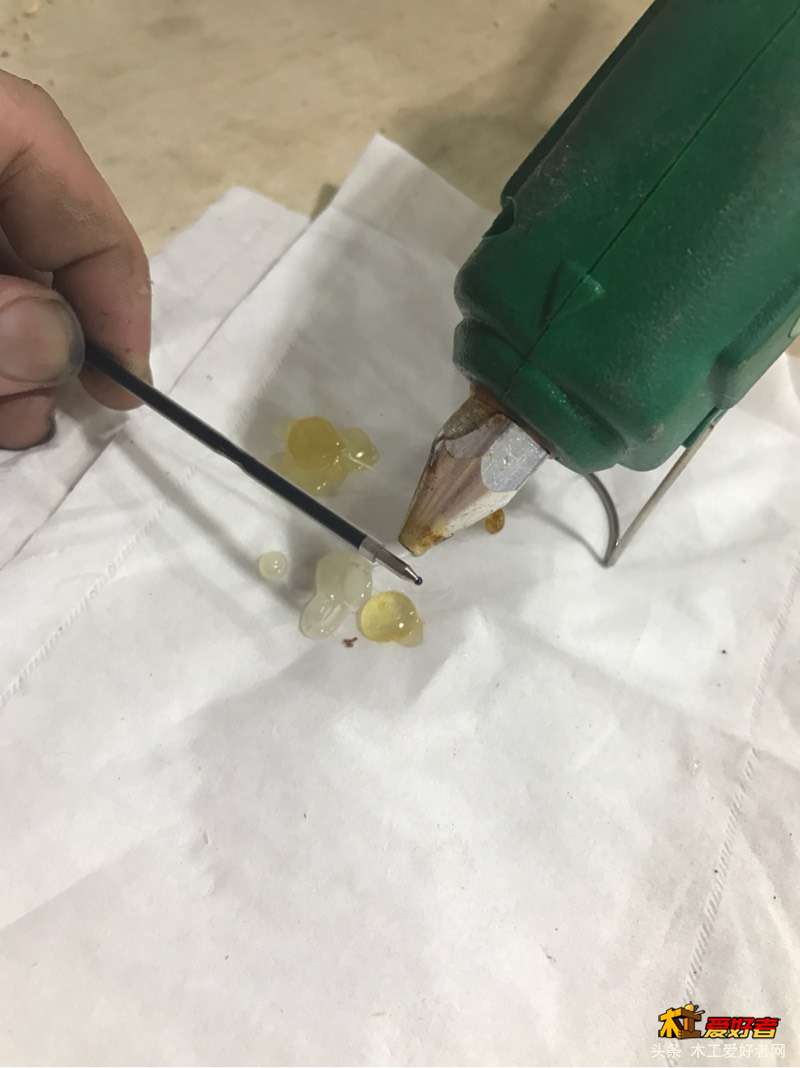

就在笔芯金属的中间部位蹭点热熔胶，马上插进去就ok了。别蹭到笔头，不知道后果，至少比较恶心。
, f3 K2 ]( X1 `$ E/ O

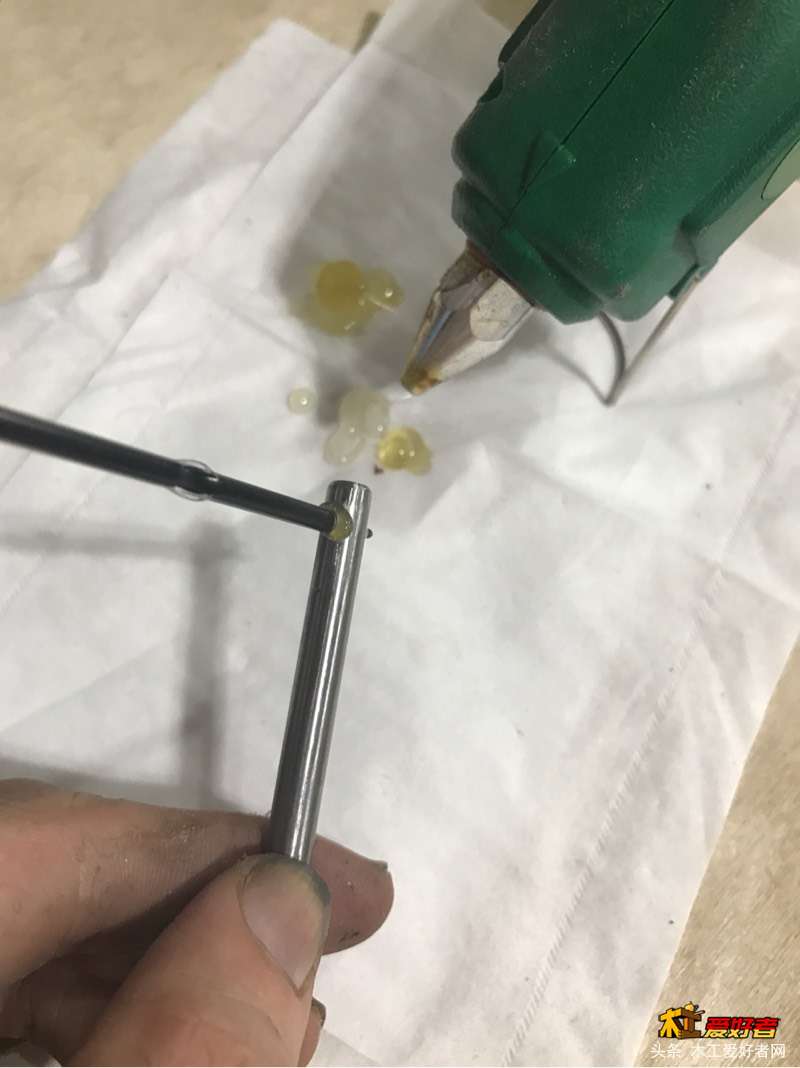

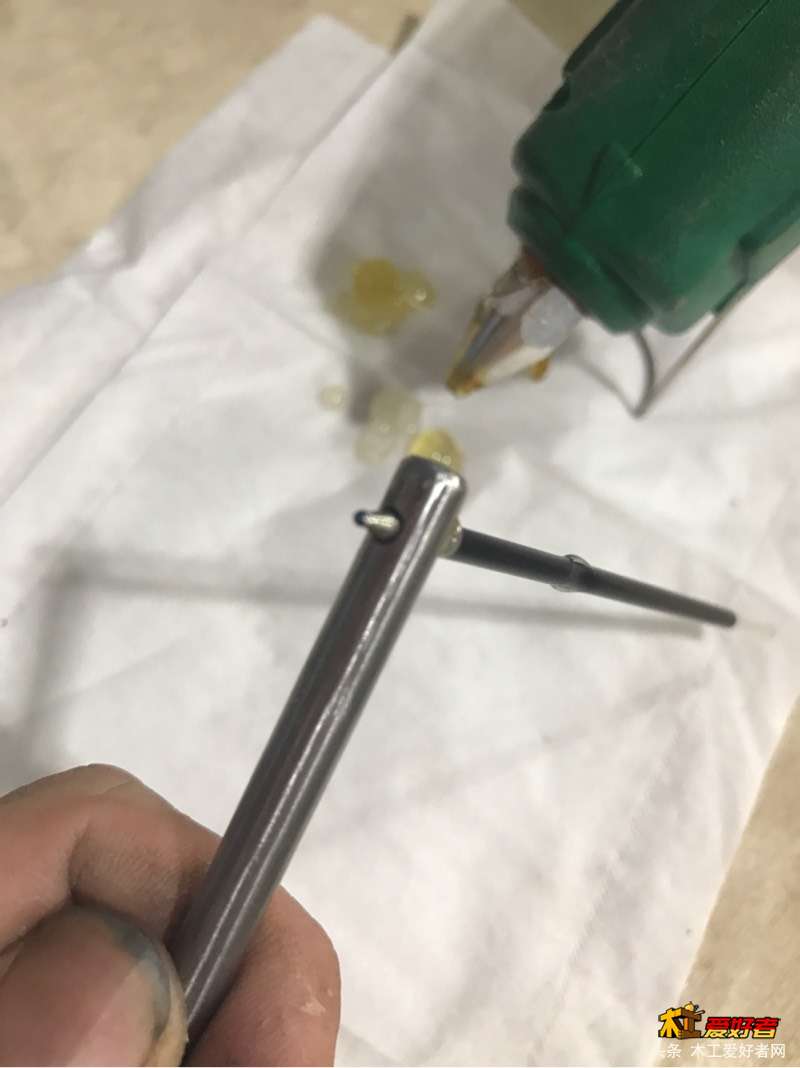

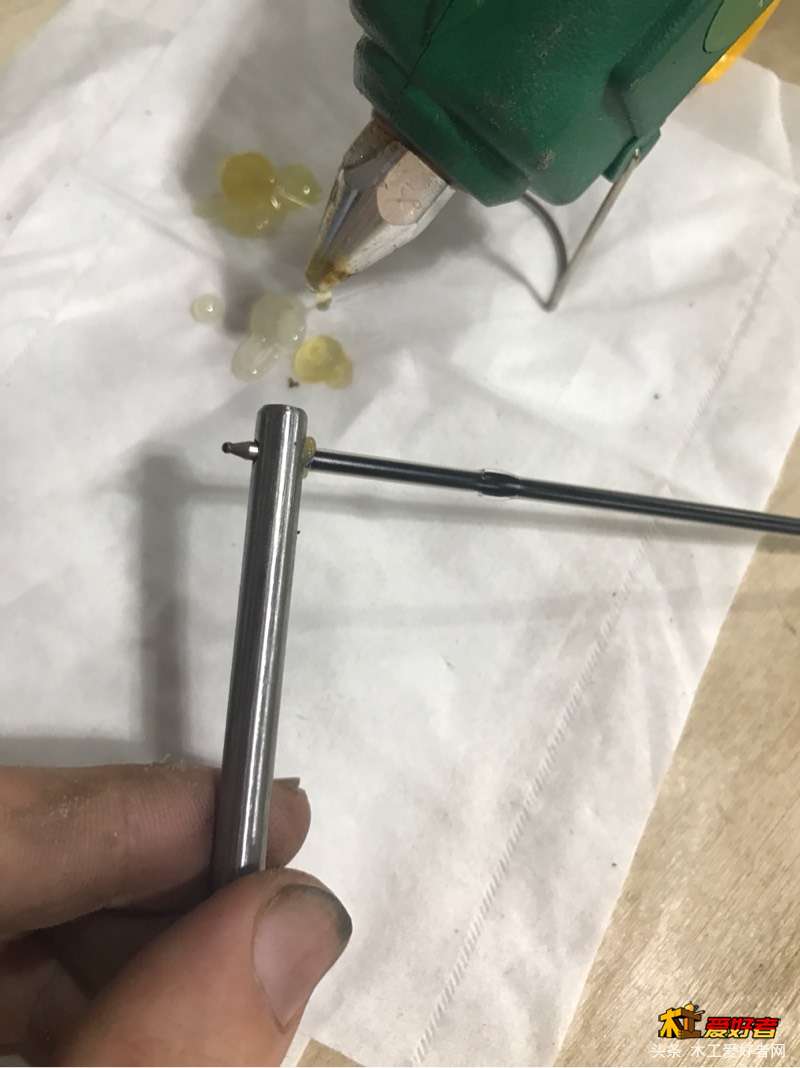

% Z- q- M" k2 A3 d; n$ G2 N热熔胶枪就放桌子上，它有支架的，如果胶热了，它会自己慢慢流出来一些，如果不流，就捏捏把手就流了。然后一手拿铁棍子，一手拿笔芯，笔芯转着蹭一圈胶，马上插进去就ok了！

, k( O* A& K; Y5 |2 z差不多1分钟就干了吧，夏天慢点。干了很结实，我用力试了试，没有拔出来。但是我没有用吃奶的劲，用了吃奶的劲肯定能拔出来啊，如果用全力，我连东方明珠都能拔出来。
# A- ?2 t- d: y/ {( l# F

1 j. Z+ l2 `% L1 ?1 A: U# \0 ?- F

billyxin

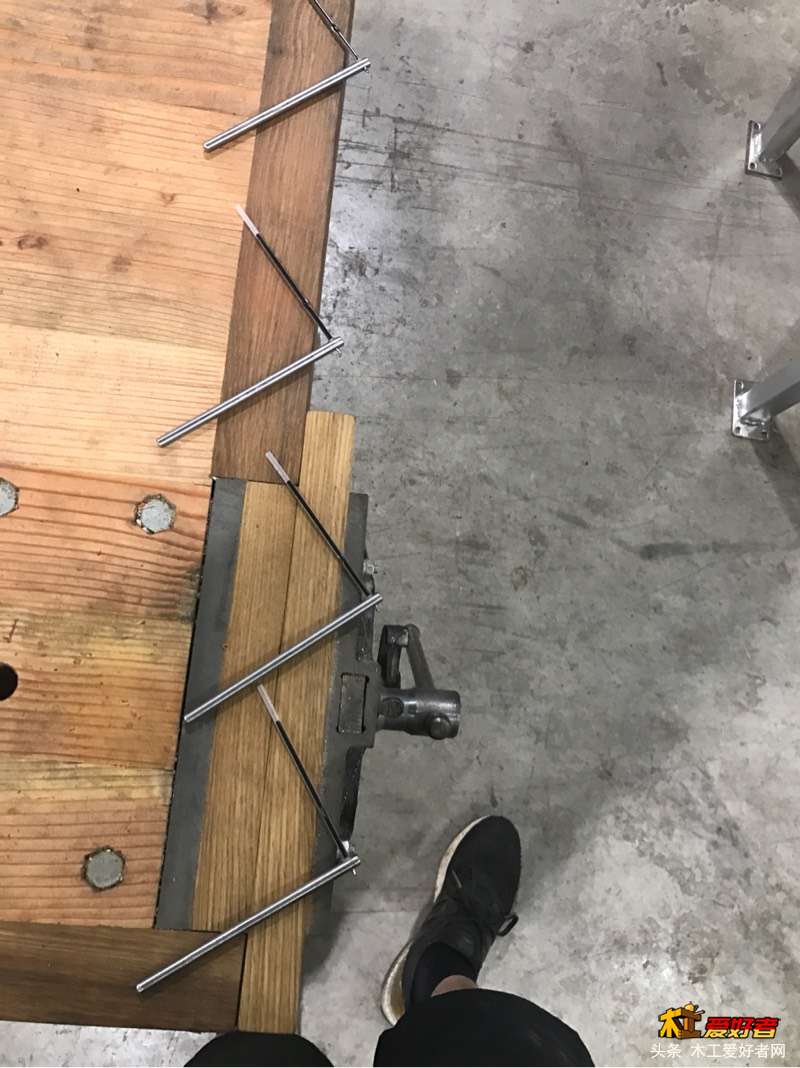

完事后，后面会挤出一点胶，虽然难看点，但是能增加强度，就别刮掉了。也是手作魅力之一，哈哈哈。
. O" H5 C: p: ]- K  `7 }' u
# c" n. I9 k! J! [! n如果失误了要拔出来，或者以后要换笔芯，可以用打火机轻轻一烤就行了。这是热熔胶啊，只要100多度就是浆糊了，多方便啊。

当然也可能可以用502，但是那个没有填缝作用，并且如果要拔下来，是不是还要解胶剂啊？麻烦啊，并且不知道会不会对笔杆有腐蚀呢，估计不好用。
6 F, @; ~3 b% A  X
还可以用装修密封胶或者结构胶或者聚氨酯胶或者啫喱万能胶，但是我都不知道除了硬拔怎么拿下来。硬拔我不怕，我怕的是残胶清理，估计要浪费不少时间。

关键，热熔胶这么便宜好用，为啥不用呢？
- x- [8 i3 Q( v5 u2 D

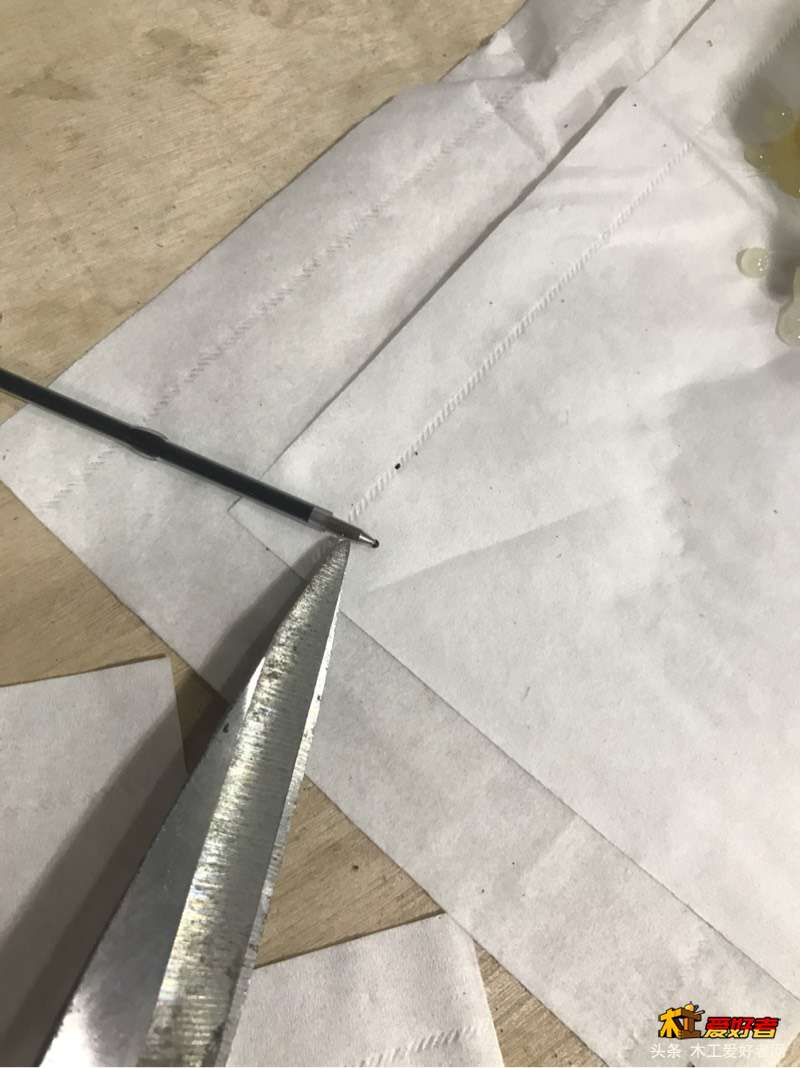

另外，笔尖不能伸出来太长，也不能太短。

如果太短了，调整距离的时候，都看不清笔尖在哪，这不是跟自己过不去吗。

9 I3 F. U( J9 ~/ m8 ^4 i

billyxin

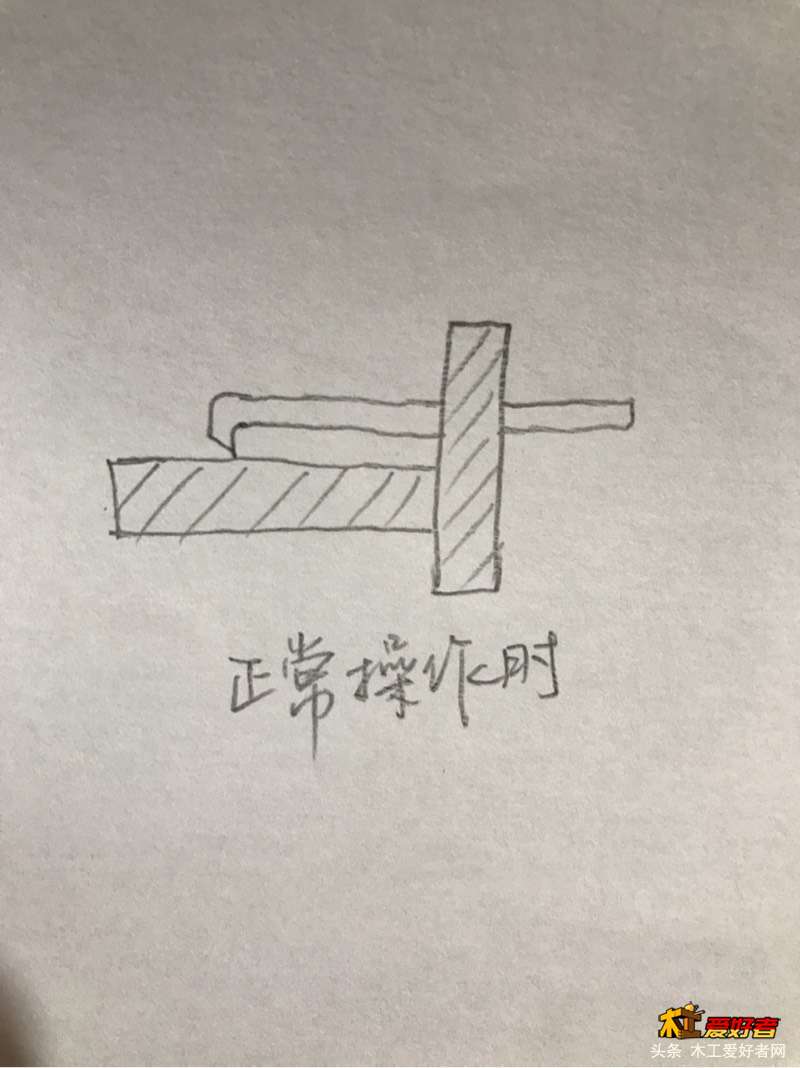

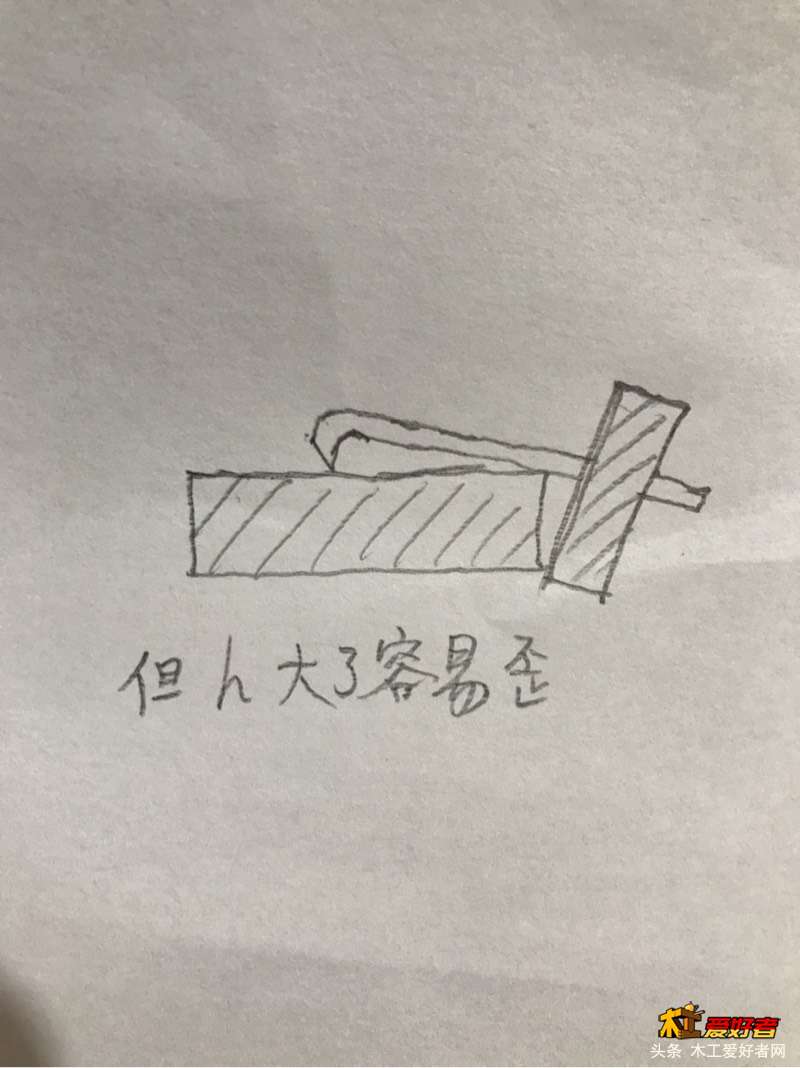

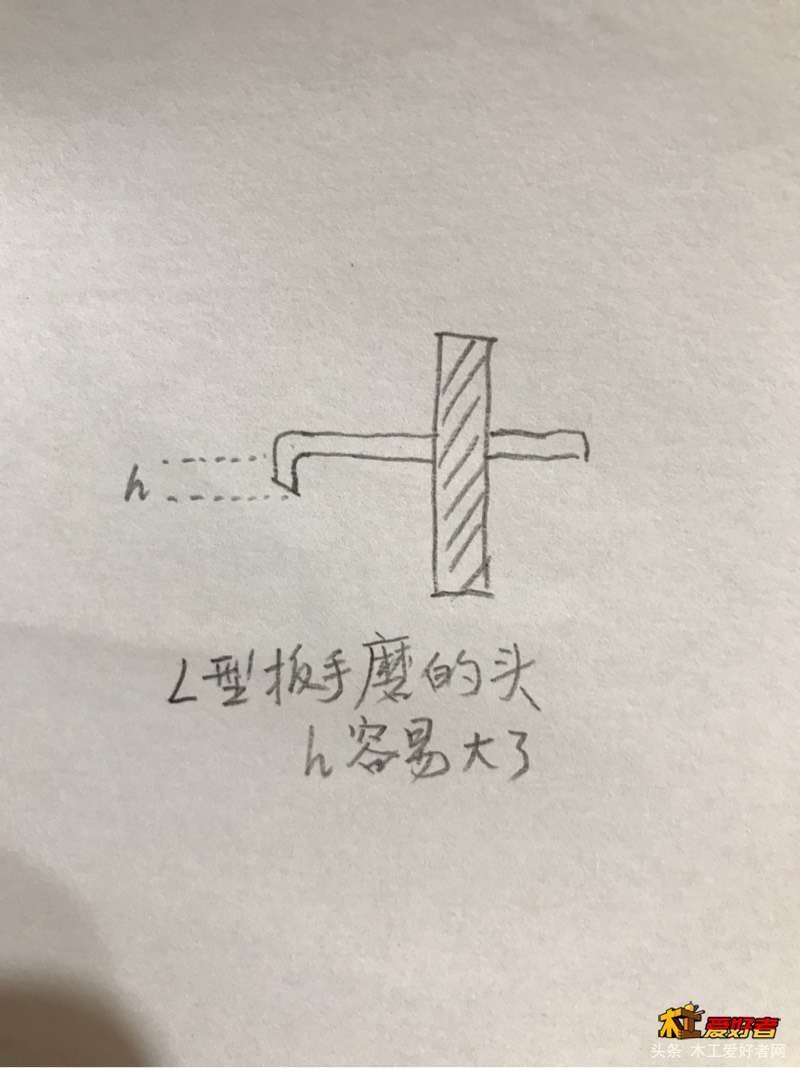

如果笔尖伸出来太长了，就容易歪。我用那个传统线勒子的帖子里的几个示意图说明一下。
8 ]8 S2 d2 T( e0 N9 u0 S; ?
' x( B) e4 c6 I2 E% a  T$ R% J我觉得我那样不长不短，挺好用的，舒服。

! N' ^% ?2 h: v' d2 C" X6 r

. x% E6 j1 H1 m4 _: Q

yuewenqing

圆珠笔头小圆珠容易掉，不太耐用
