[billy工具]牛炸天可画线双层线勒子 划线器

wghrxy

不错不错，我跟着牛兄弟这又增长知识了。

扬州梦

牛炸天每贴必看，既风趣又充电，木坛里的大明星。

billyxin

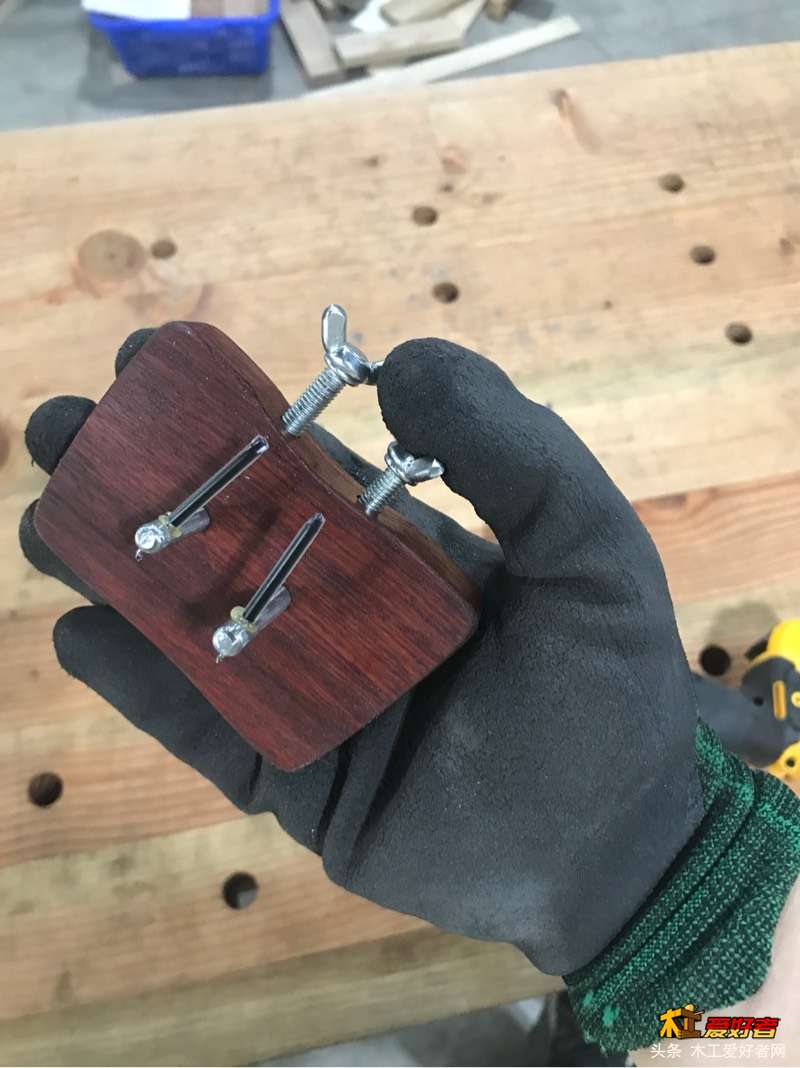

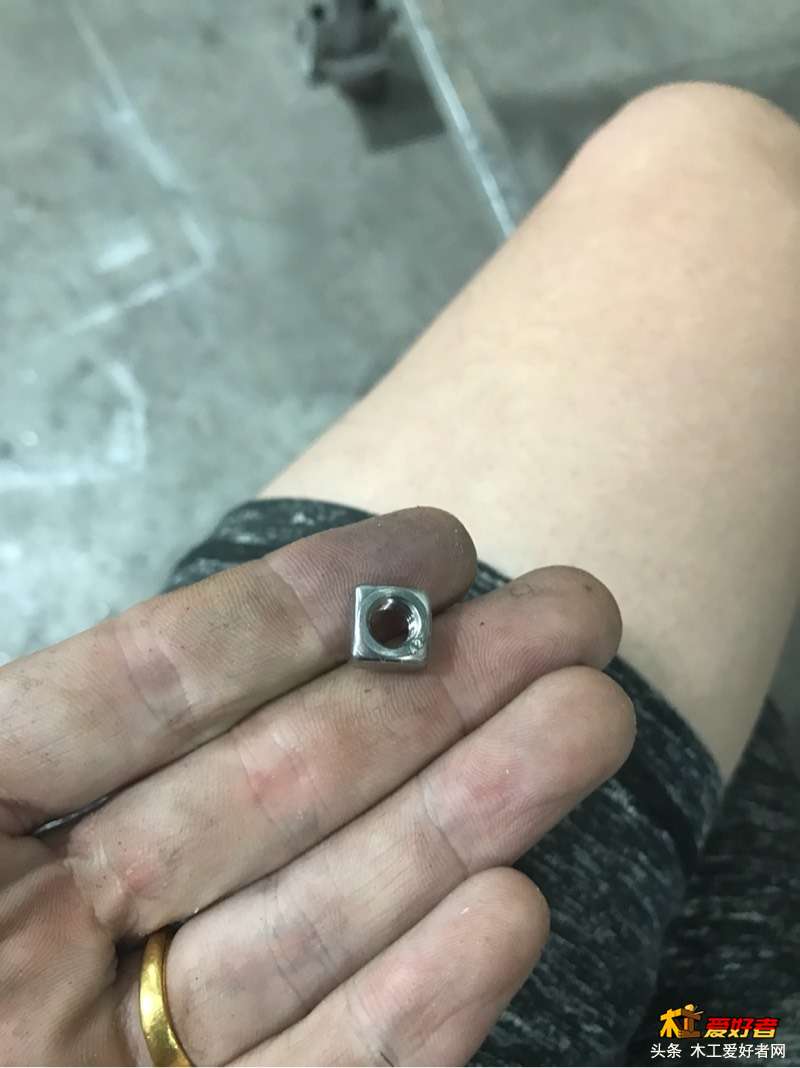

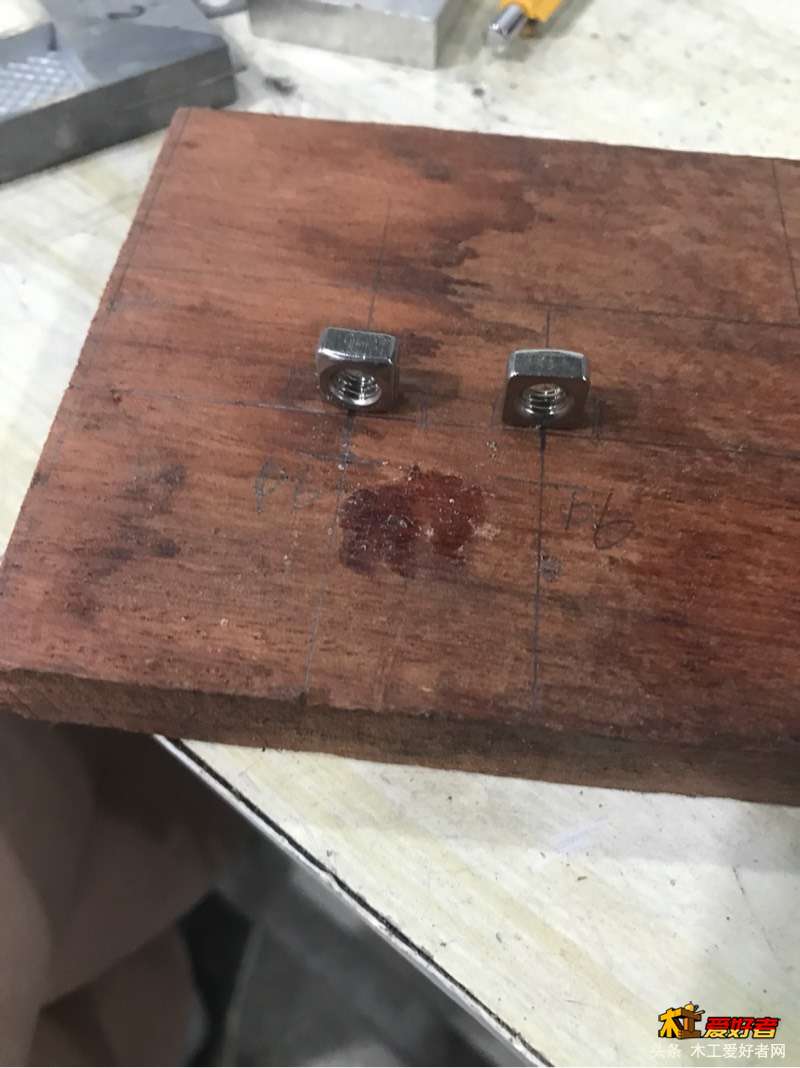

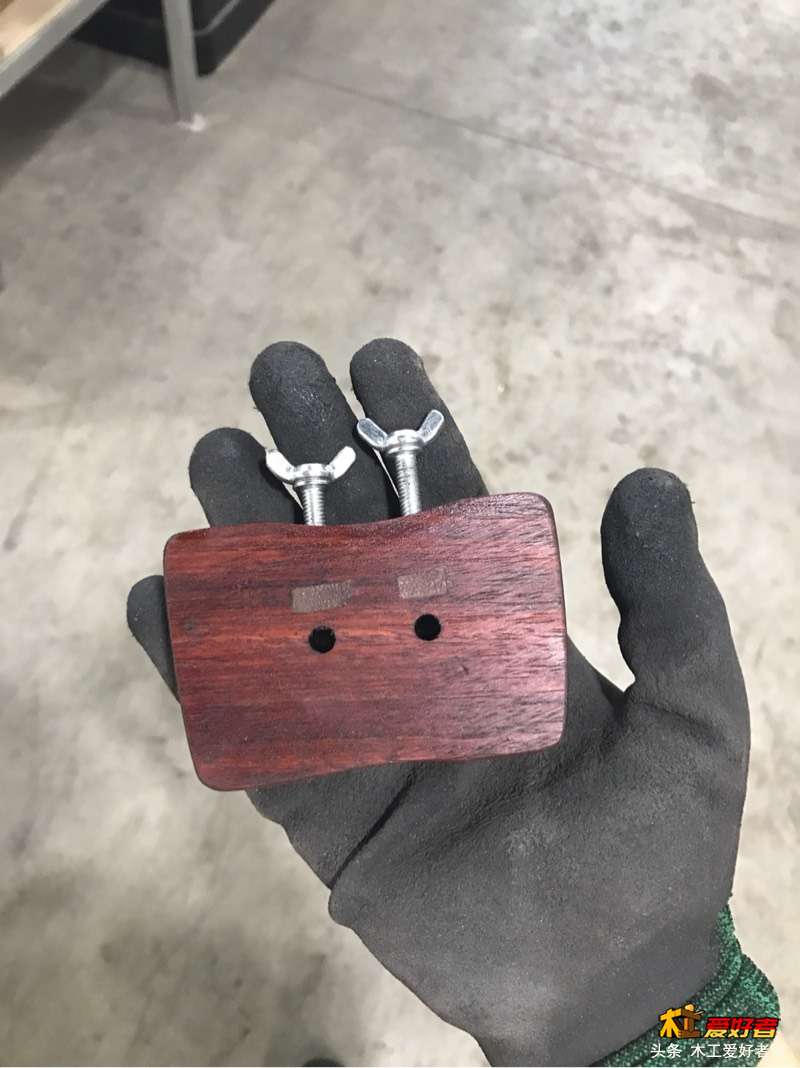

这个kitty的结构就是螺栓紧固的，略麻烦一点点。其实就是小猫的眉毛里面，埋了个方形螺母而已。

这种方式到处都在用，只不过一般是用厚的铜板打孔攻丝粘在里面，外面再连同木头一起打磨平的吧。是铜活的一种。

( a- j9 @) e$ N6 t$ ]铜的磨出来好看，但是未必有我的结实，我这个是304不锈钢的。要是我这个螺纹再长一些就更好了，更耐用。关键，这种方形螺母都是便宜的标准件啊。
8 W  e" s& b+ q
那两个羊角螺母是4.8级铁的，应该不如304不锈钢瓷实，意味着以后先坏的是螺栓。换螺栓简单啊，换个螺母几乎不可能啊，所以肯定要用瓷实的螺母啊。

% k! Q( s) X6 a+ L6 n+ G% n其实吧，做这种小玩意，用螺母都是矫情，这是块红木硬木，螺纹区域又长，直接在木头上打孔攻丝就完事了，一样很好用。
( v2 r) {7 m5 [5 V7 H" {0 s# v
但是，木头螺纹在以下几个情况下可能会夭折。

1，你孩子又和别人打架了老师人家家长一起来你家了，又哭又闹你基本上淘光了钱包又跪了两个小时后才平息，这个时候你想做个四仰八叉小板凳冷静一下，结果线勒子轻轻一拧就坏了，木螺纹全拧出来，像绞肉机一样。
7 u3 V! _; f# l7 K9 m  q
2，你开了个淘宝店卖点自制的木工小工具，结果发现这个双层的线勒子不错，就仿了几个卖，没想到收到律师函，还不接受调解一定要出庭当被告，当你咬了牙请了一个律师后发现人家律师是一个团队的并且商标专利著作权几百年前都准备好了，这个时候你一边骂这是在中国怎么会这样真是丧尽天良，一边做四仰八叉凳，结果一拧又坏了。
* F2 C; y" \; K9 a0 W
: g8 o1 C9 M8 N$ \- Q" O+ {3，后来你知道这个丧尽天良的牛炸天竟然曾经花100万打个肯定赢不了但是出口恶气的官司的时候，就小心多了，结果发现他有一个东西没有申请著作保护，然后马上仿了几个卖，结果，有一天你发现有人开着一辆没见过的大号越野车像装甲车一样，来到你家楼下你的汽车旁，几个人从车里搬下柴油发电机，空压机，然后一个头发不多的人，亲自拿着东成st64气钉枪，把你新买的五菱钉满了钉子，然后礼貌的告诉你，他是故意这么做的，他知道这样做是违法犯罪的，请你起诉他。你这个时候内心极度平静，又开始做四仰八叉凳，结果木螺纹又坏了。


2 F" @" G+ C4 y) t, l9 c

( E7 z' h3 I. ]' {4 M

431826080

谢谢分享。

billyxin

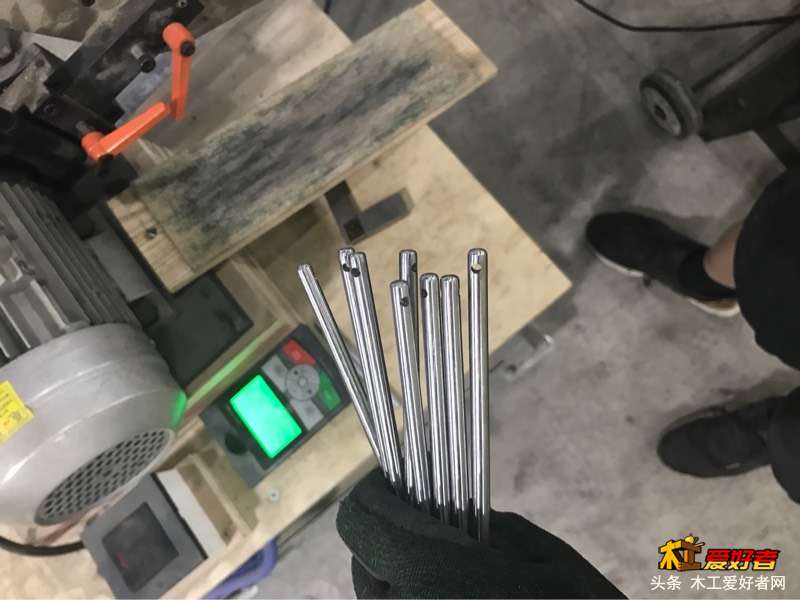

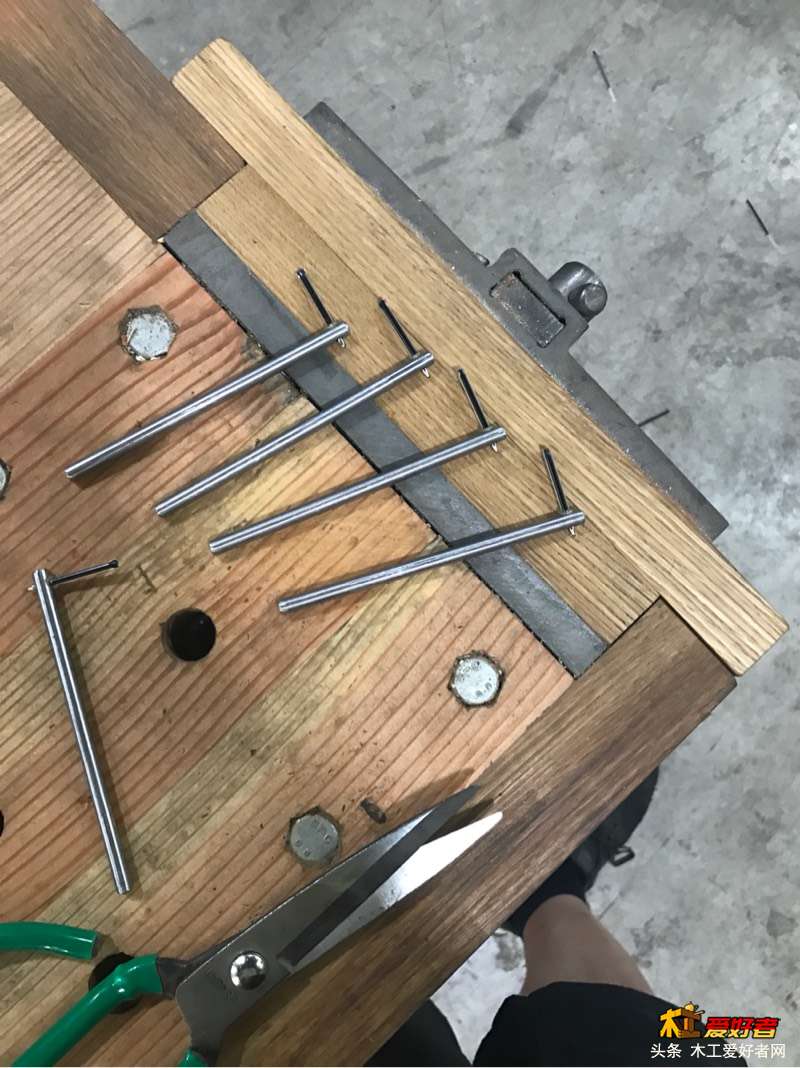

这些划线柱，各个线勒子用的都是一样的，可以互换。其实就是一根铁棒插根圆珠笔芯而已。
! S3 ?# B2 _) r  k
帖子后面介绍制作要点的时候我再细说。

我写帖子的逻辑就是尽量先写要点，再写细节，这样你可以尽快发现这个东西你是不是有兴趣，不用一直读到最后结果发现没劲浪费时间。


: q4 _$ c$ f, y! z3 \0 H1 _

solomon7254

真牛，市面上双头可以相对锁紧的成品有，四头的真得自己做了，不过双榫头的情况不多啊。鼓励楼主，继续研究，继续挖掘，继续写好文，坚决支持！
% }2 u& G* N4 V, H3 V

billyxin

接下来说说双层线勒子的构成。
( P, f" t" F- R. N
' `: e  I3 ]# F8 j- L: s# `其实分为两个部分。

第一个部分，就是个普通线勒子。注意底下的两个洞和锁定螺栓，那是为了插入偏移板和锁定偏移板准备的。
) v6 n& m, C0 b( q/ |% p
+ E$ }9 Q: [6 a! K0 c" [" e


" C6 W% u  p4 d. Q- V% U& v

shuaiqilangzi

炸天大哥，看你的帖子我的口水都流干了，啥时候也能多做一些这些实用的工具优惠优惠我们这些“牛”字号的忠实粉丝呢

磨刀嚯嚯

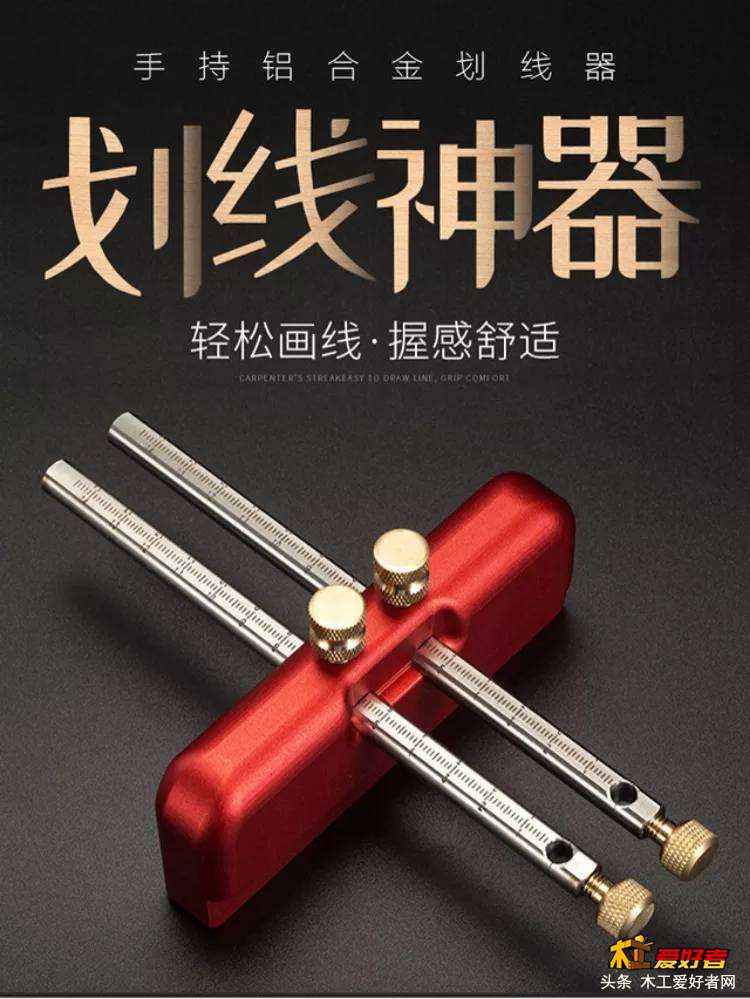

炸天兄，合金线勒子四边直角容易扎手。这个比较渣，但是圆角处理的不错
7 z$ k9 N' X/ w" e9 e

欧阳若尘

laohe123

多谢楼主！
% U$ U9 i% ?& w8 c3 r+ N2 g

billyxin

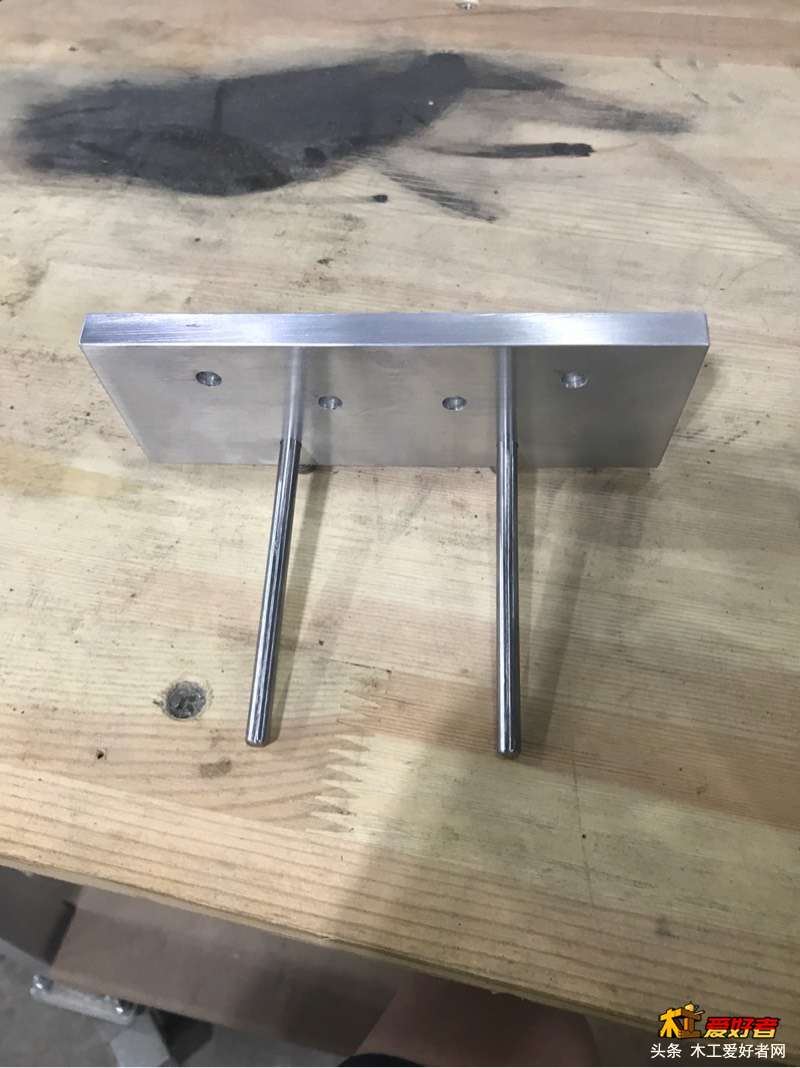

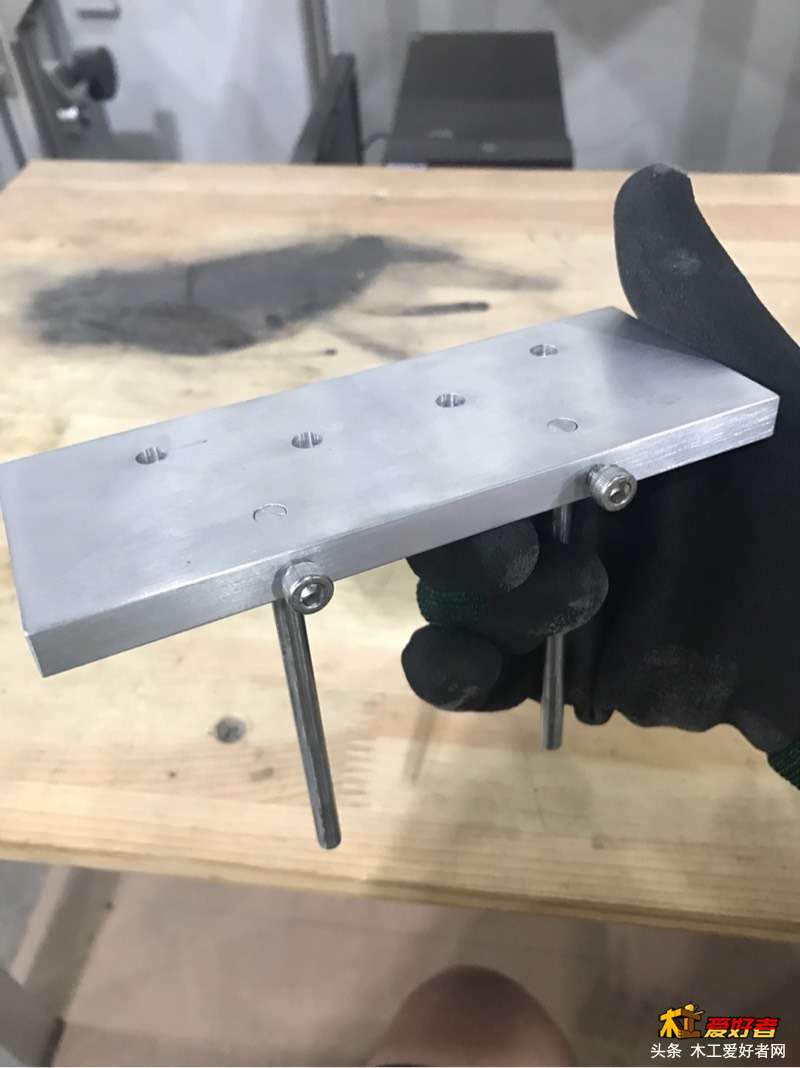

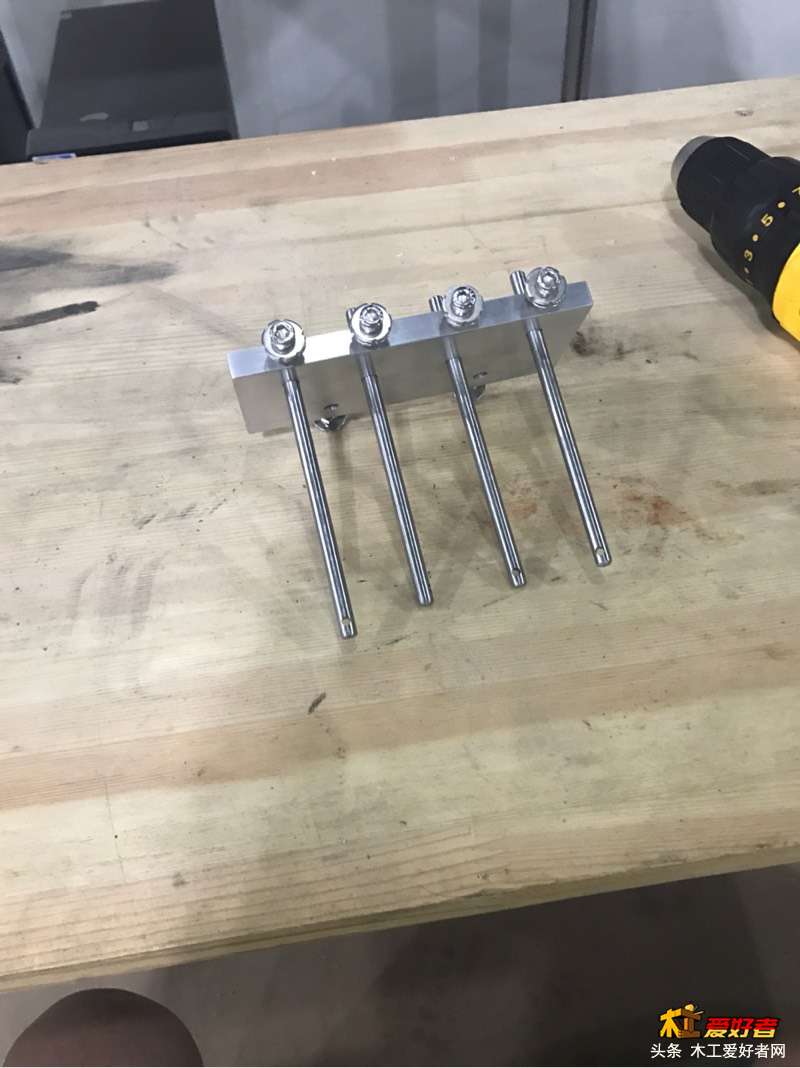

第二部分就是偏移板。

两根柱子是导向柱，确保偏移板和线勒子本体是平行移动的，也确保偏移板与画线柱是垂直的。

实际上这种平行和垂直是不存在的。

7 P, ~$ o) h" S$ h0 ?5 R( @第1，非数控做的东西，误差大的可以当饭吃。

9 G! M* S6 i  N' _第2，就算是数控做的也保不准，毕竟这个平行移动行程不小，并且导向柱穿透线勒子本体的孔肯定要大点，留相当的间隙，不然不滑畅。孔太大又乱晃。

第三，装配影响。每个零件其实都不完全一样，孔位不一样，孔垂直度不一样，柱子直径也不一样，两个柱子不平行，不共面，各种不一样，要装配时候看情况调整。
5 A2 Z( |/ ^, U5 U; m
第4，这个偏移板在使用时，实际就是真正的线勒子与木料贴合的面，是要受力的。一受力，还会垂直方向偏摆。
- |4 [: s  e/ D: o+ |, x
第5，我说了这么多你不用怕，这个破玩意又不是火箭，哪里歪了用锤子敲敲都行，有啥啊。
4 ^  H, A! j" [( W$ j" n

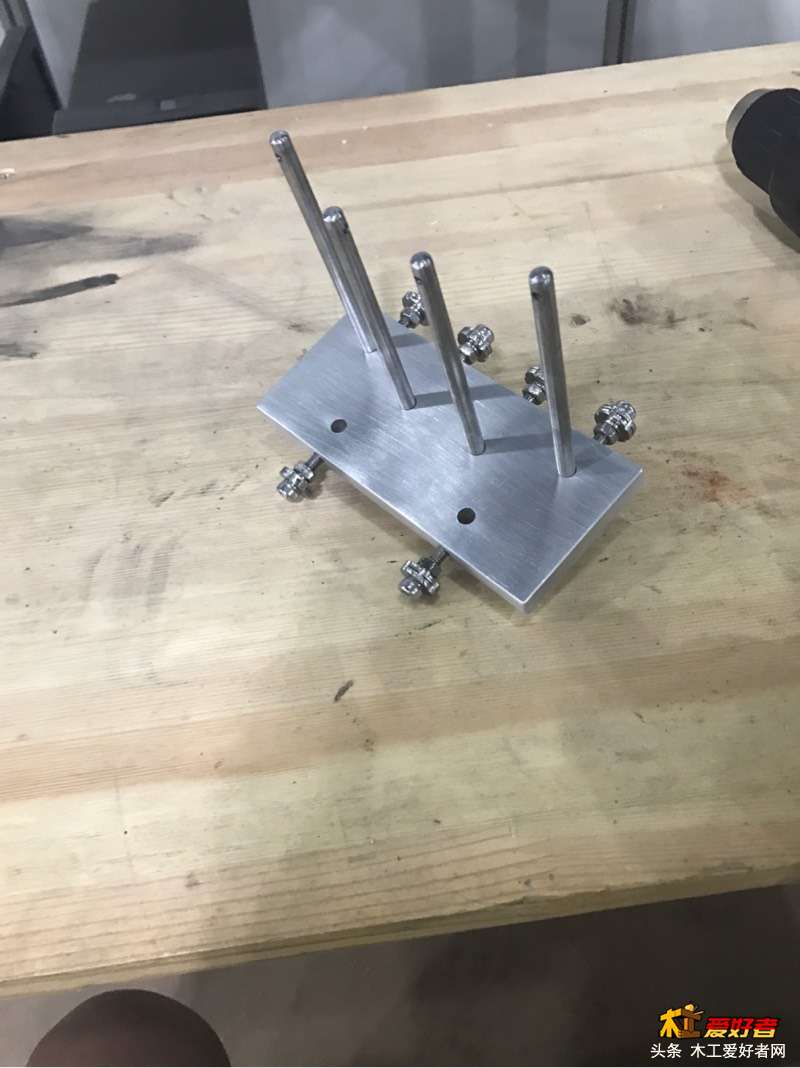

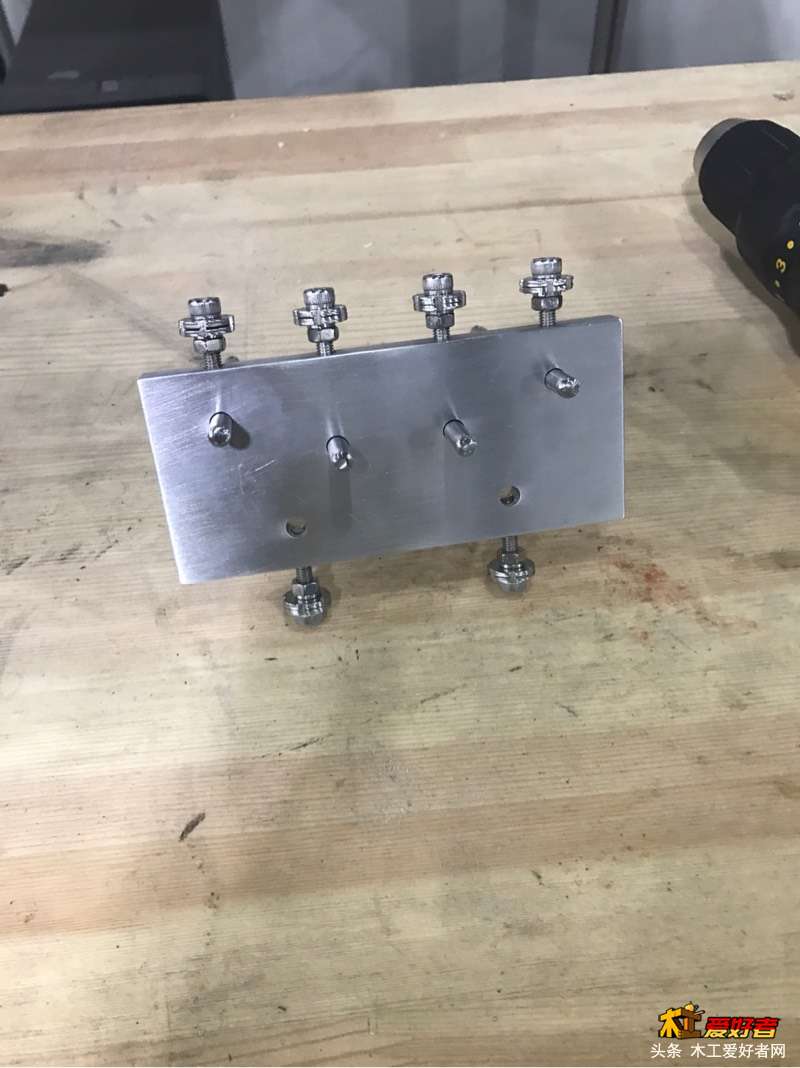

第6，这个偏移板原理上只要下部一部分铝板就行，我故意做大做高，让上面也开4个洞，让上面的4根画线柱也穿过去，也作为导向柱，这样就相当于6根导向柱了！在手动小玩意里面，够夸张了，平行垂直受力各方面都不怕了，但是6根就要担心不滑畅了哈哈，只要一根出毛病歪了点，就完蛋。这个制作过程时我讲讲。
# a7 Y0 N( H9 z# p0 z

' L2 Z3 B% H( a( \% x/ }
7 E7 A3 N3 x, Z! ]. C& W
: q; z& S( ?: l

木友瓜瓜

木不十丁

为创意加分，论坛就是要有新想法，新的设计和对工具的改进的交流

yyddt

呵呵呵，赶上直播了
) _+ x. ?6 l0 g8 L
