[billy工具]牛炸天可画线双层线勒子 划线器

billyxin

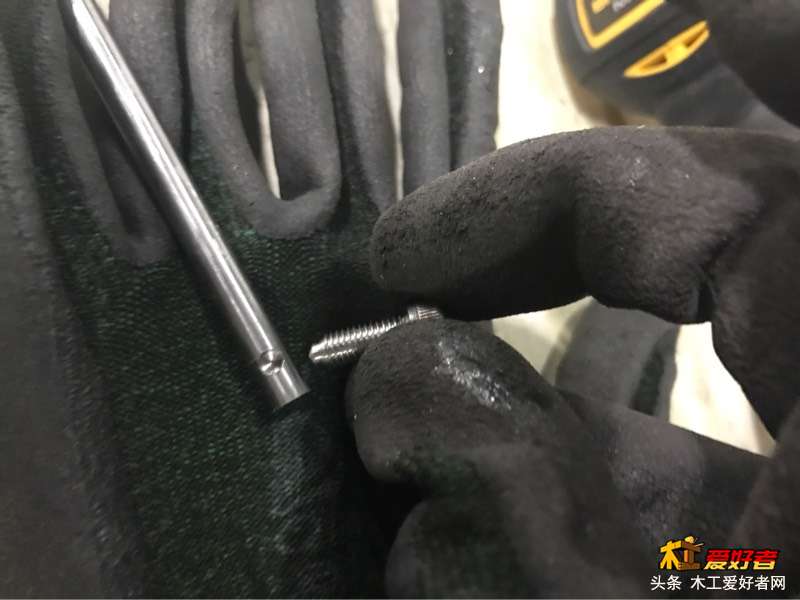

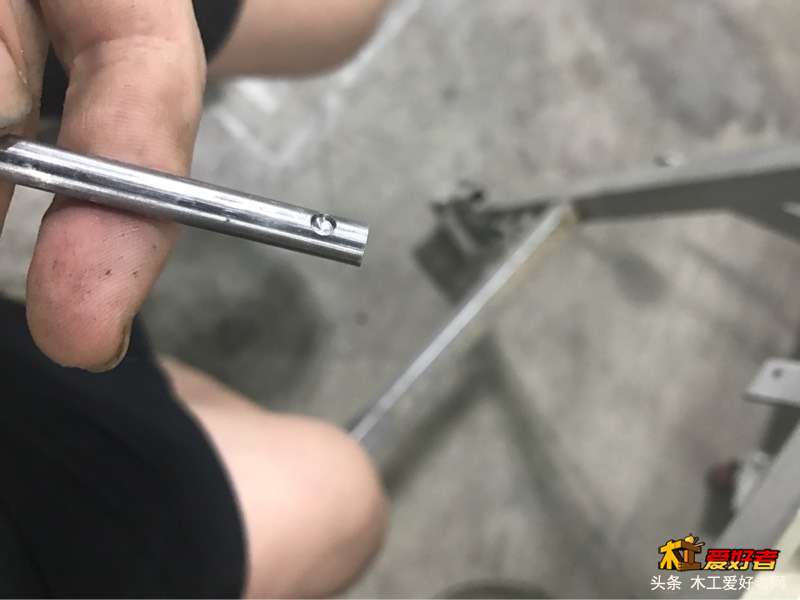

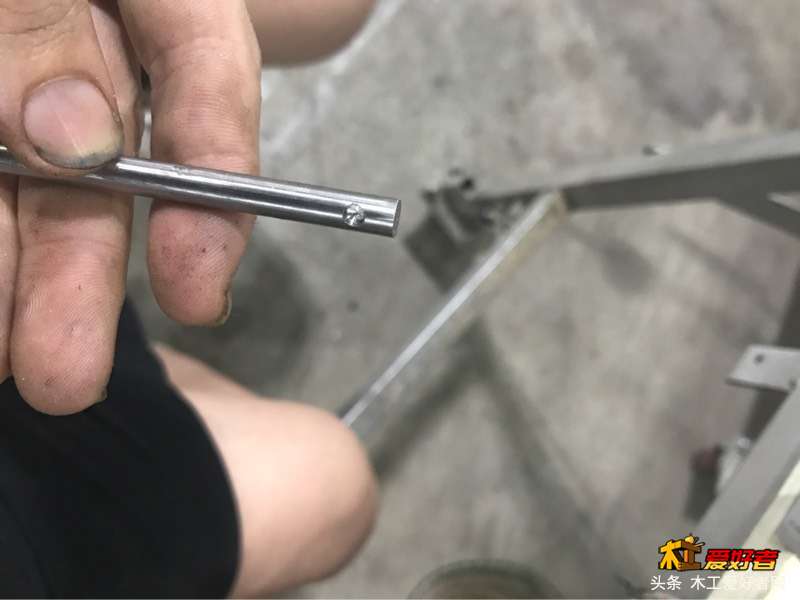

那两个导柱，先钻直径3毫米孔，深2毫米，然后紧定螺丝也磨个头能插进去。
) o) P( o5 W9 S3 _* _+ R( [' s" S
组装起来就行啦。
6 x! D3 N% j+ \1 ^' R


7 {7 e+ |3 @- D- {- V+ v0 J

sunredred

支持楼主

billyxin

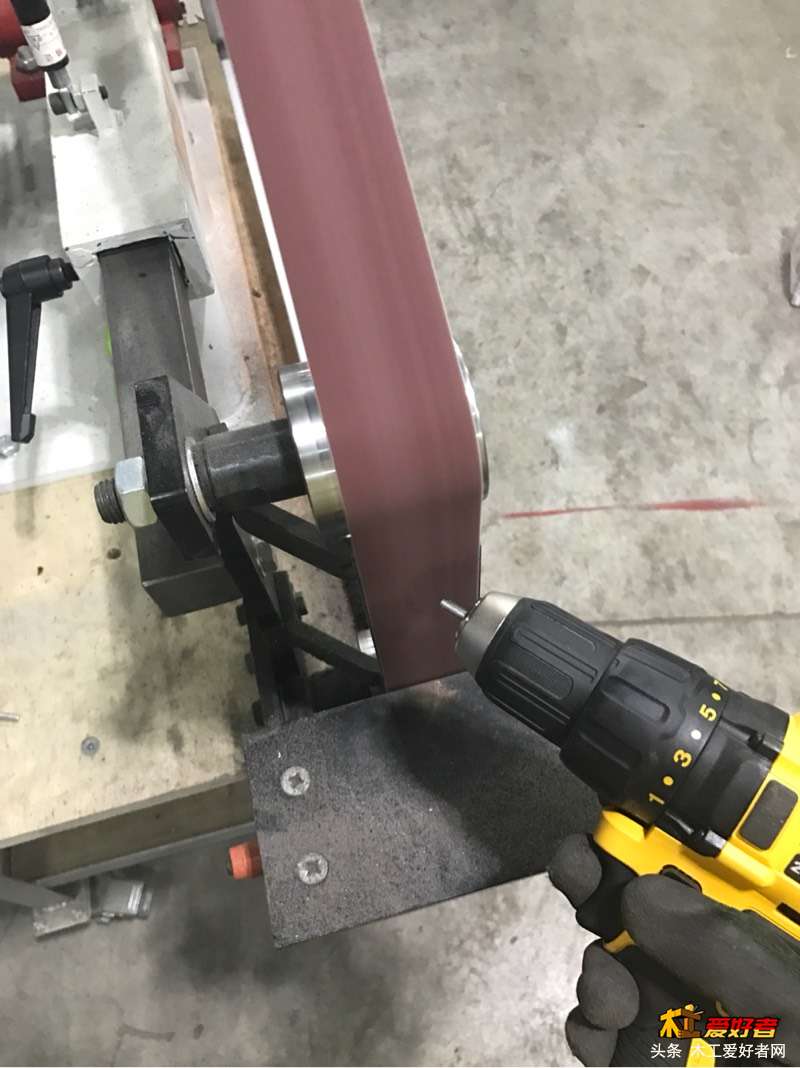

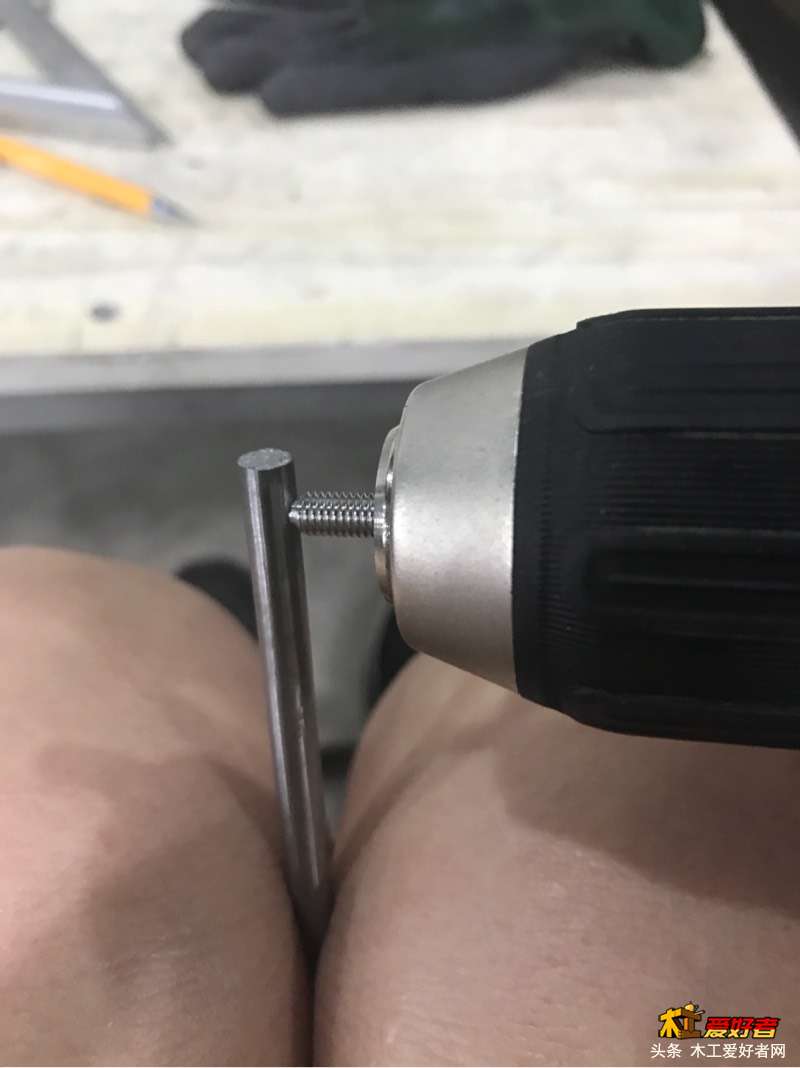

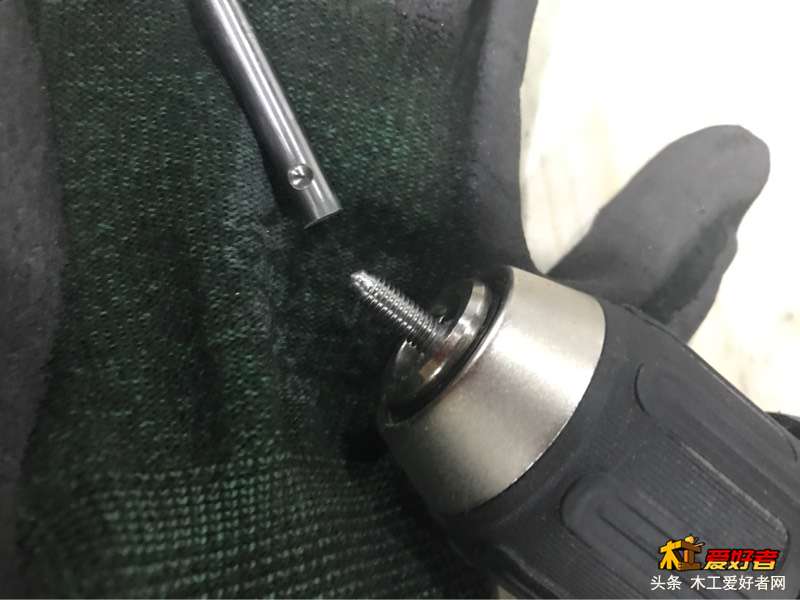

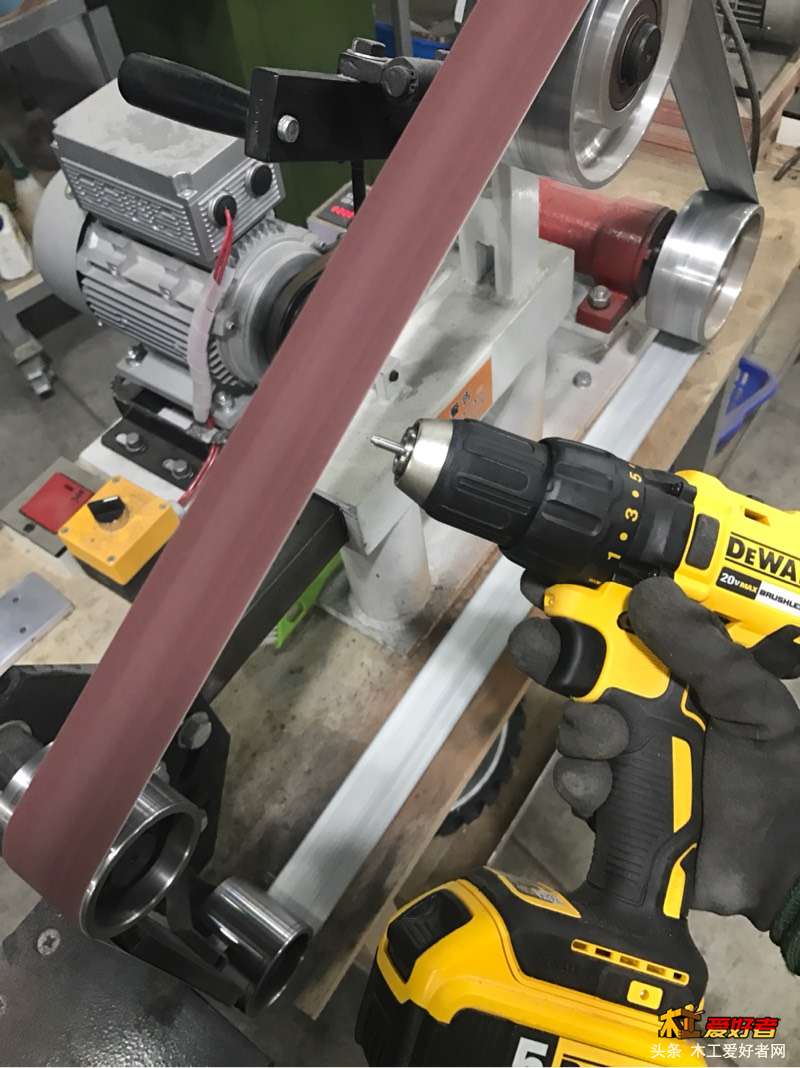

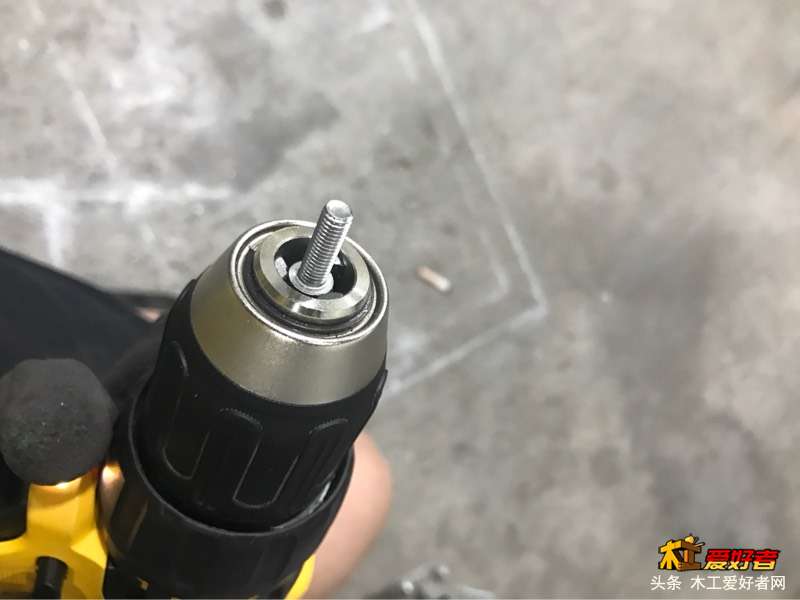

紧定螺丝的头，也是电钻夹着砂带一磨就成。
( T. `' @7 F1 k. G) j( [! r
' V7 a6 Y8 G$ `( \' a. [. e4 }. _这个可是m5的紧定螺丝啊，绝逼有力啊！这种螺丝，不自己搞，谁给你定制啊，做两个肯定都不鸟你啊。


( o2 T* c7 w3 Q6 B, W% H- s8 l
, w+ D, I8 \0 c; P

billyxin

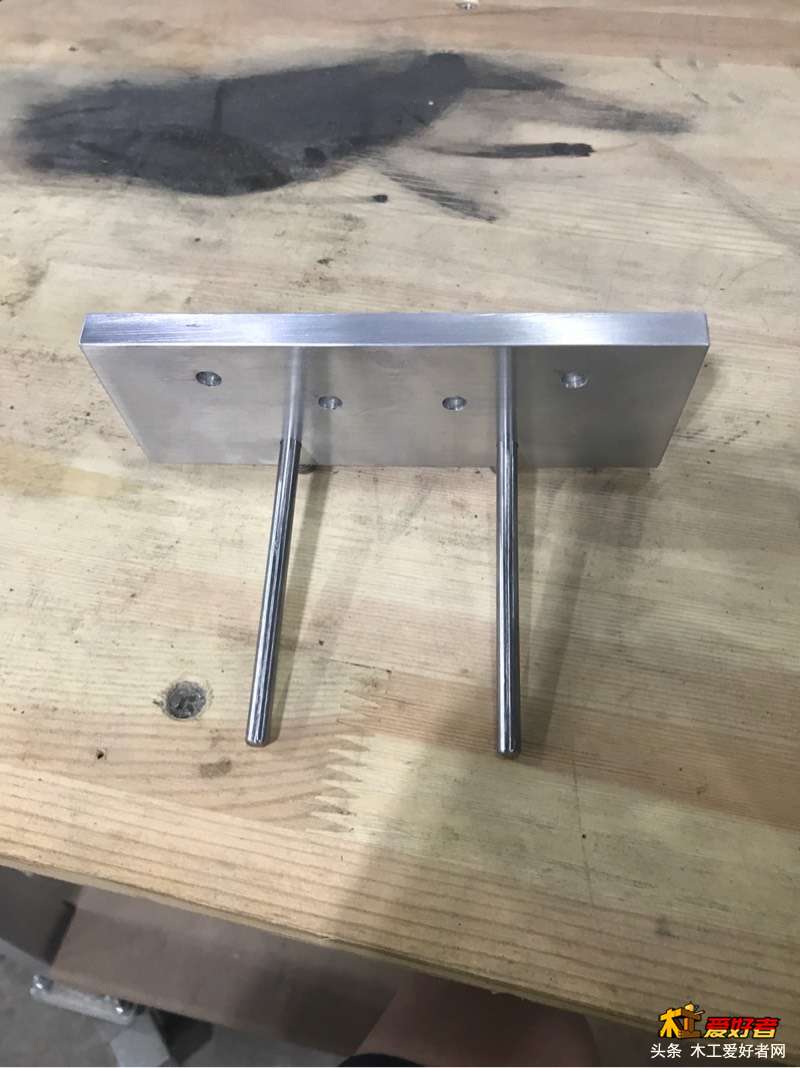

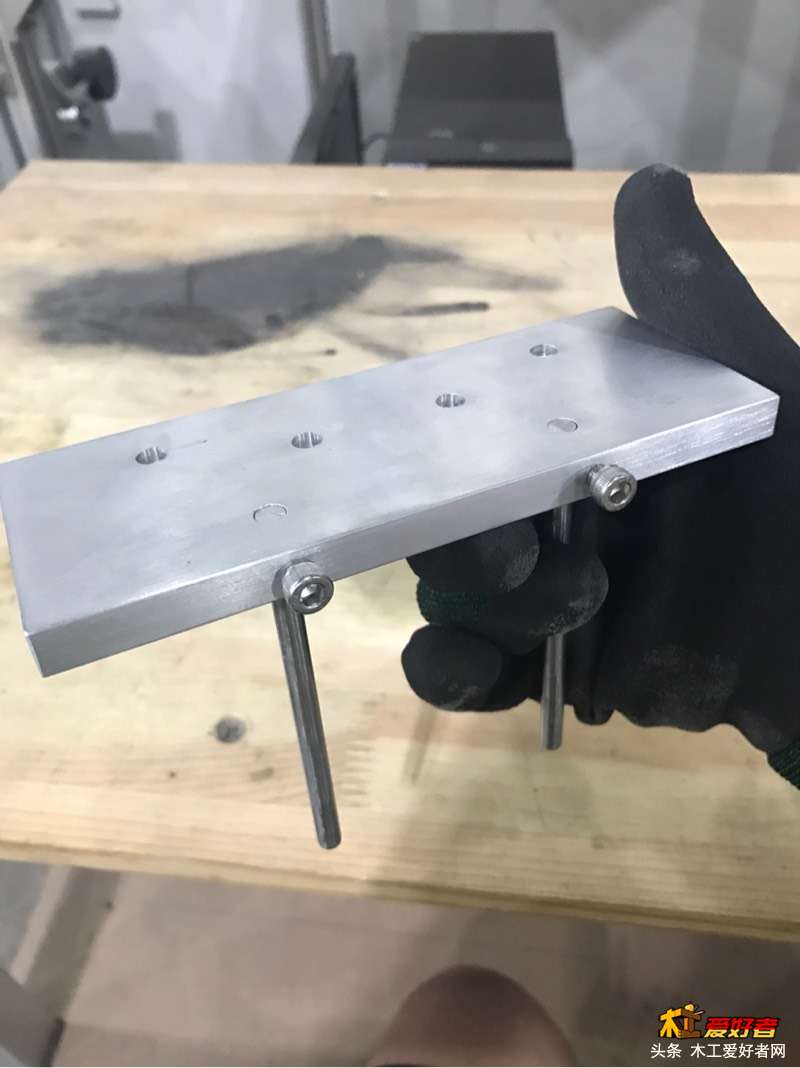

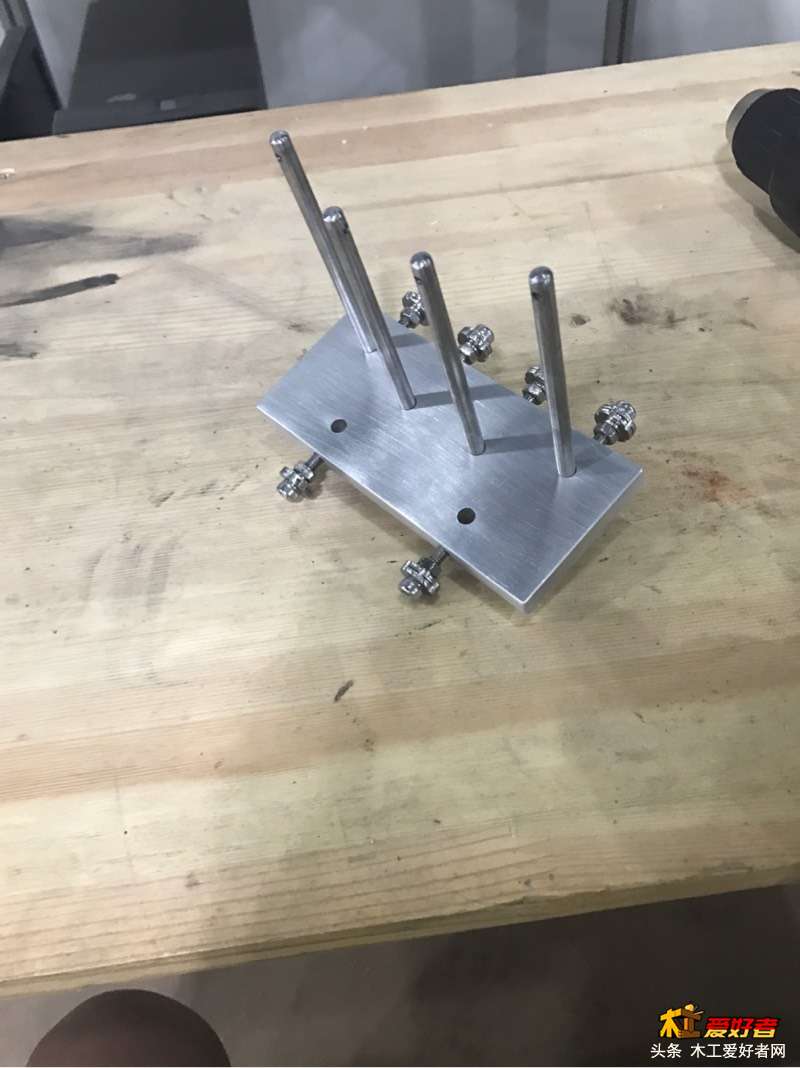

偏移板做完就是这个样子。
6 R7 M  N6 S5 B+ j  v' x9 |# ]  M: D6 Y
: _8 v( B2 _9 M. K2 i8 i) b
- X$ q4 ?5 l( T: \
4 W' N' m* i* `4 V( J- O

billyxin

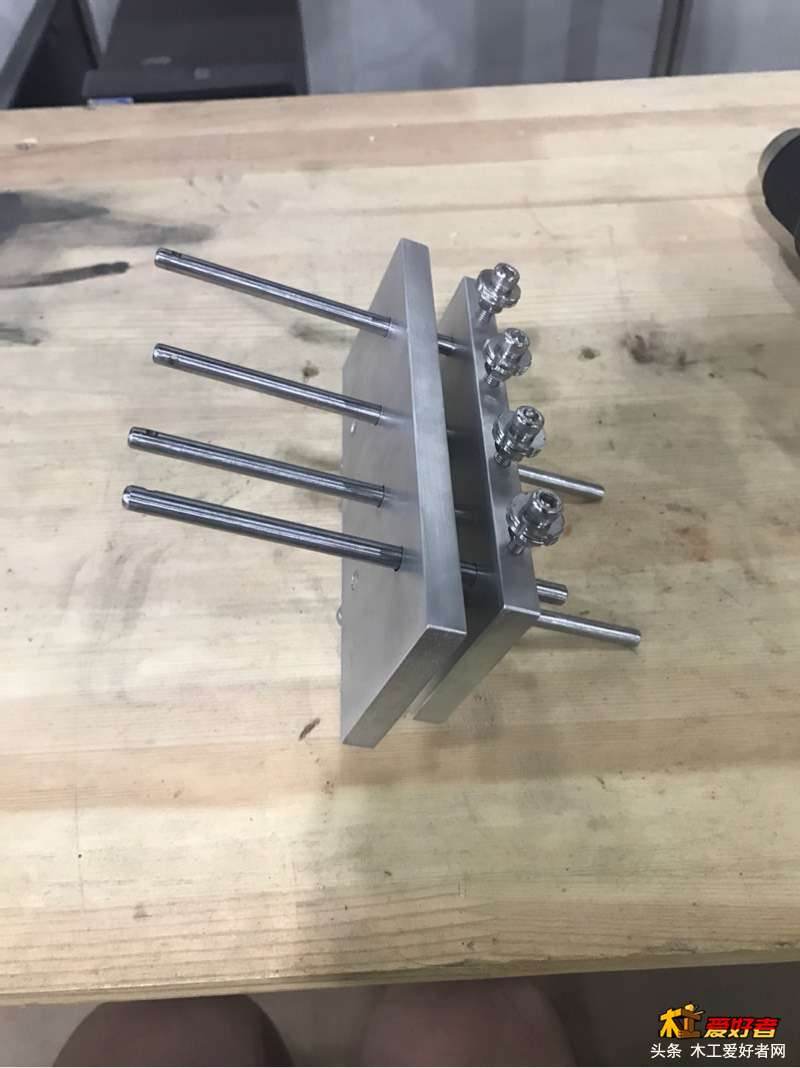

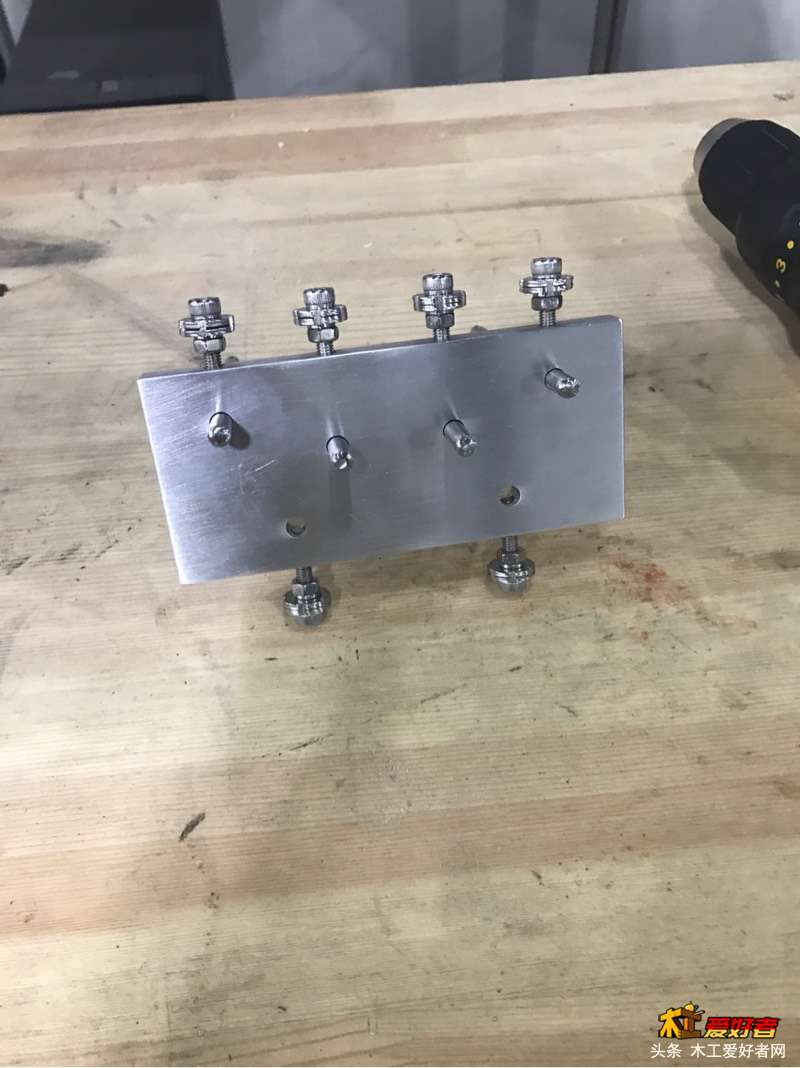

主体是这样，组装都是很简单的。


' J3 |# ]2 d6 _7 E! O. A

billyxin

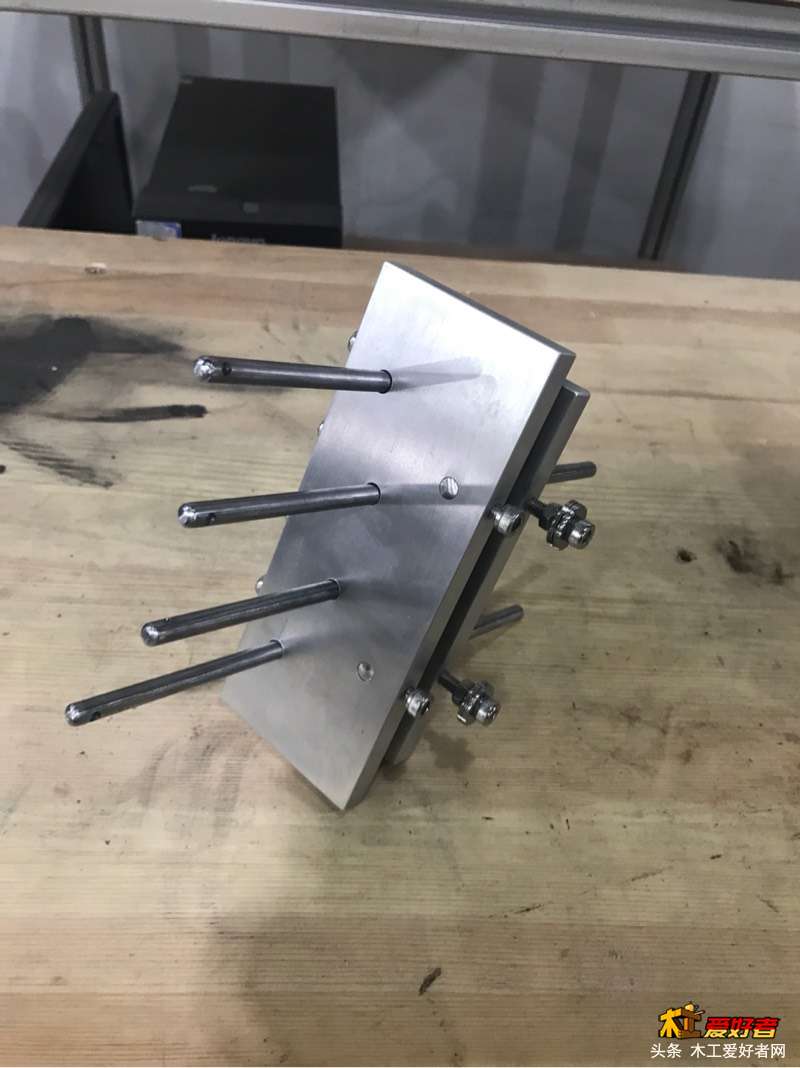

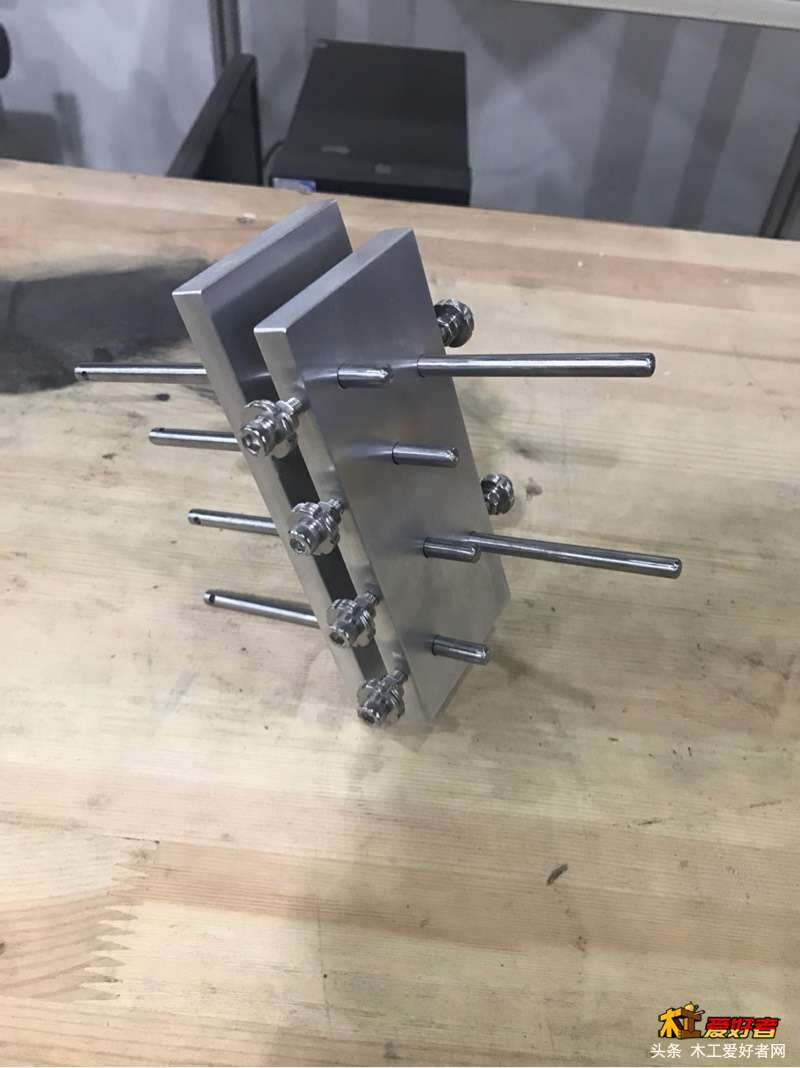

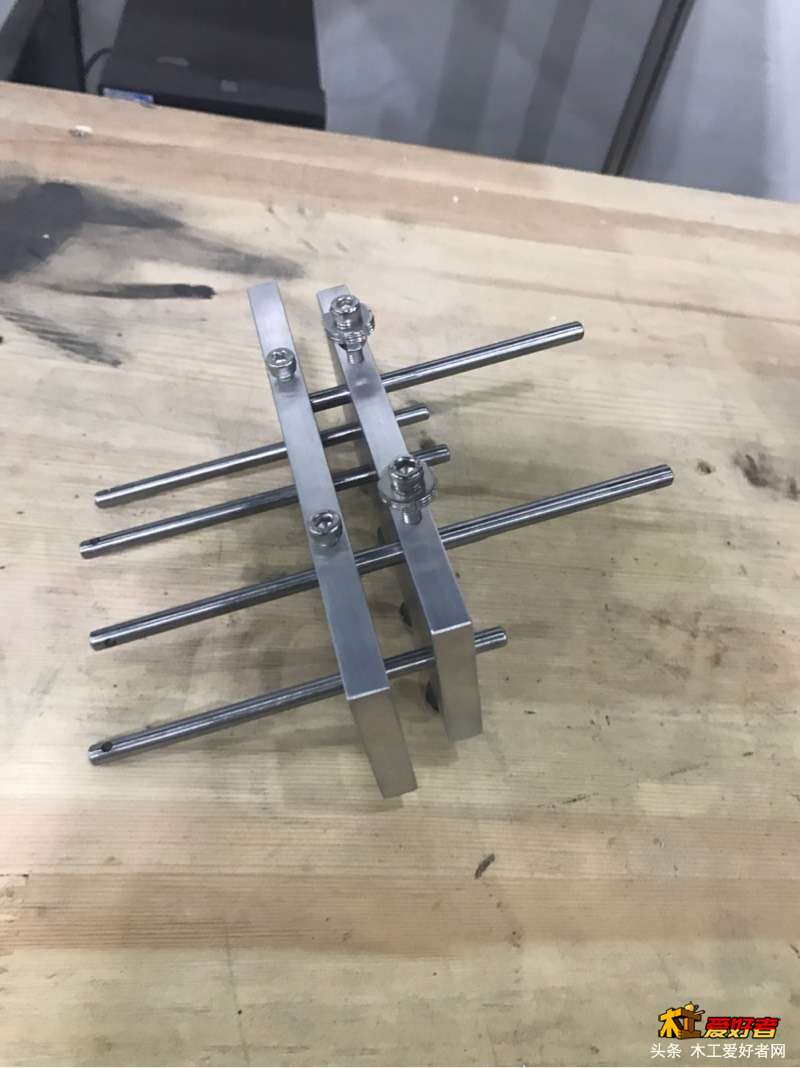

然后两部分插起来就行了。

7 d6 D+ s7 V0 T如果不滑畅，就把其中一块铝板掉个方向安装。还不行就把两根导柱交换位置。

其实偏移板的四个洞已经留了50丝给滑畅准备了。如果还是不行，还可以再扩一下那4个孔。这个看自己的加工机器和夹装方式的精度了。

后期装配能弥补，但也不是万能的啊，关键如果就做一个玩意，连装配替换件都没有。。。最最后就动锤子吧哈哈，没事，都是软料，敲敲保证能插准，反正最后都是当活马医。也不是高科技，没关系。

我就是调换了一个铝板方向就滑畅了。
/ k' t/ ]$ d. |  z7 ~
4 U' R7 ?1 N$ K, D! \2 c都是划线手工打孔啊，我眼神真的可以滴！

4 _5 {4 L! J* C1 v* F' O' n1 \. F


% b3 b2 p- U8 z( `" a

billyxin

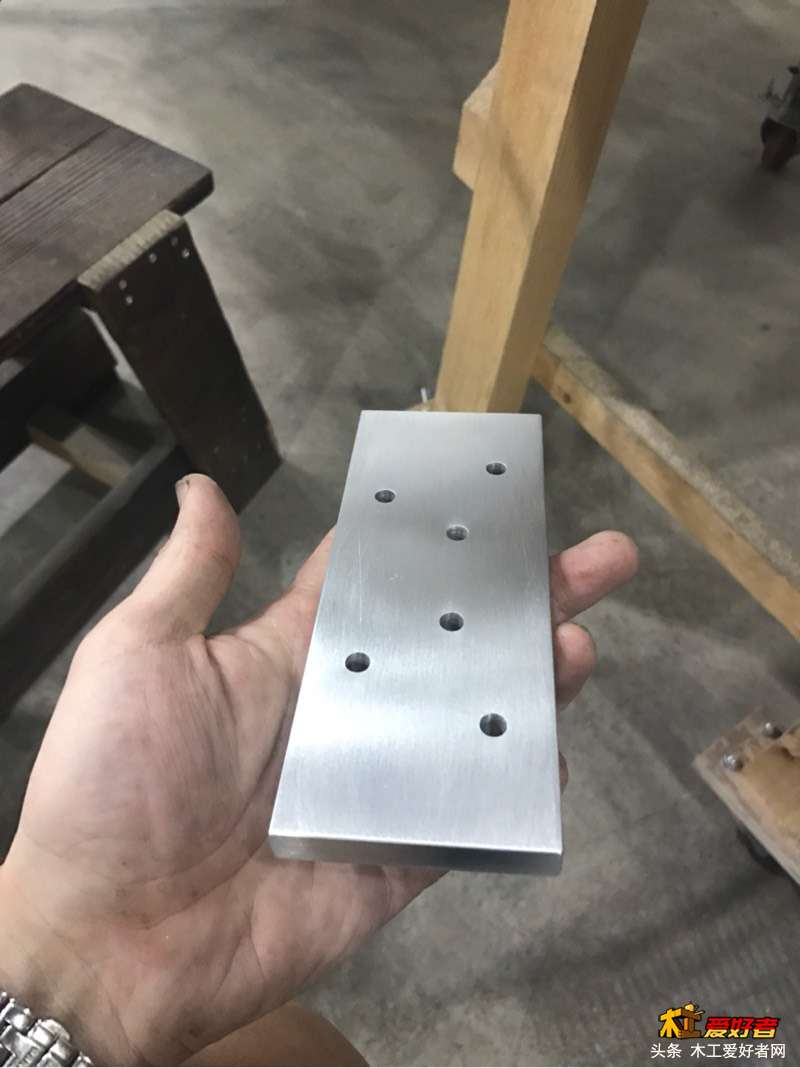

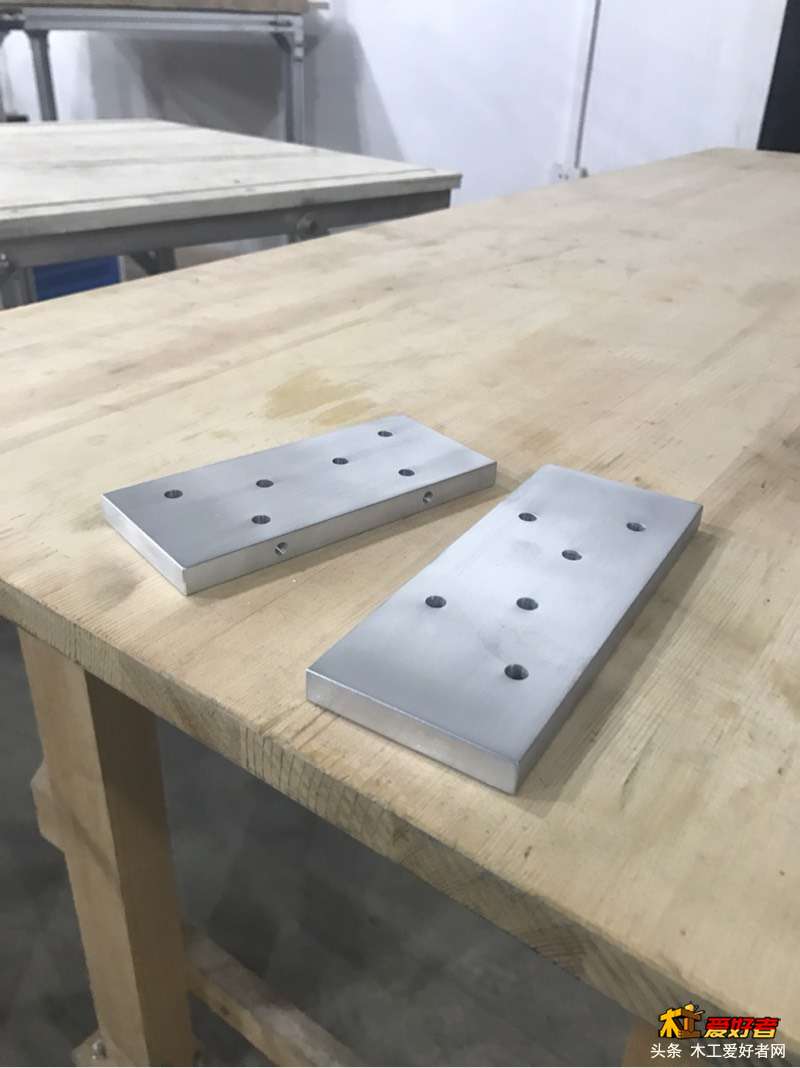

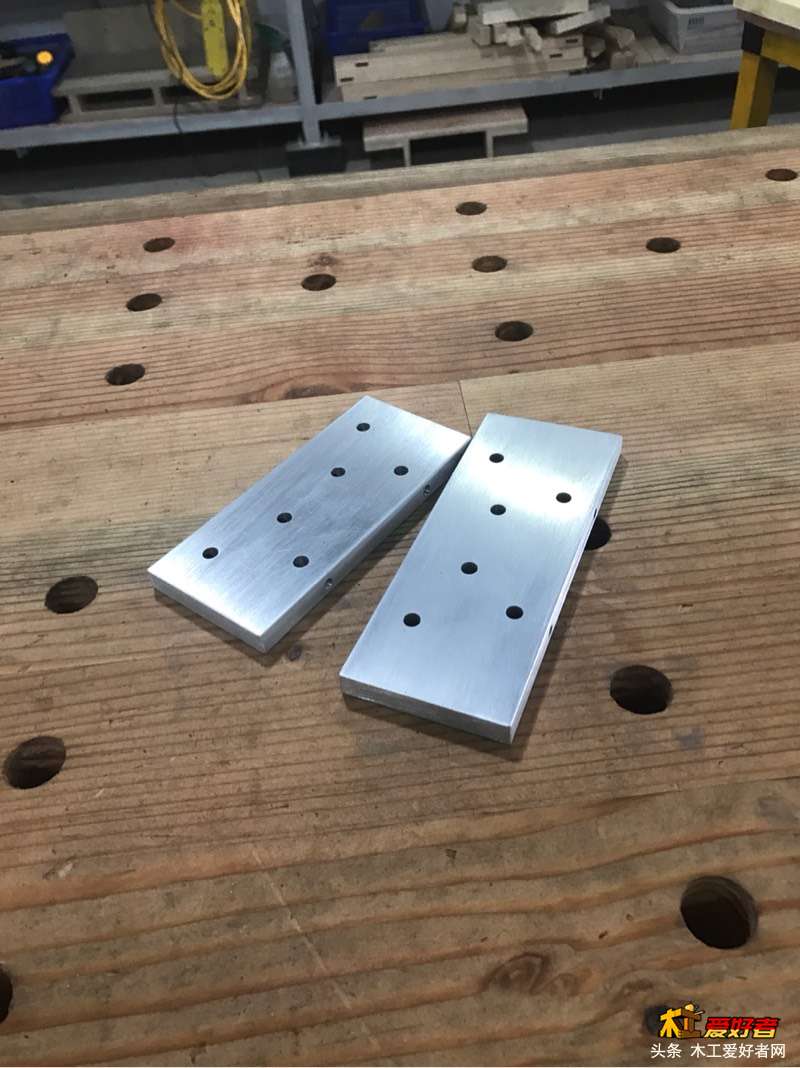

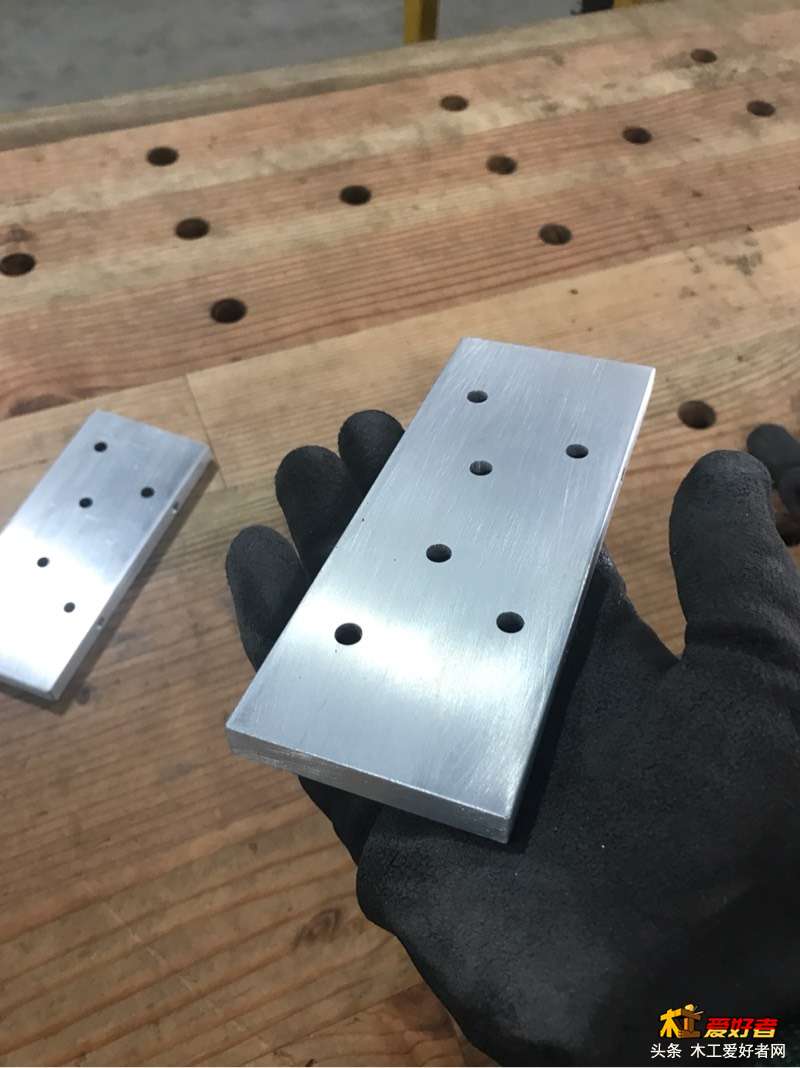

铝板表面都是处理成这样精细拉丝的感觉才停止的。
1 G4 f1 @& @4 ^9 a8 @+ X
& Y% ]$ t3 y* l5 O% p. ?( i. M: T) Z我说说自己的简易处理方式。

9 ^+ ^1 j; [0 y* v. \  [) G. g5 b  s

billyxin

最好的方式当然是每个面铣一刀啊，又平行有好看，但是墨迹啊。这个玩意就没啥精度要求啊。

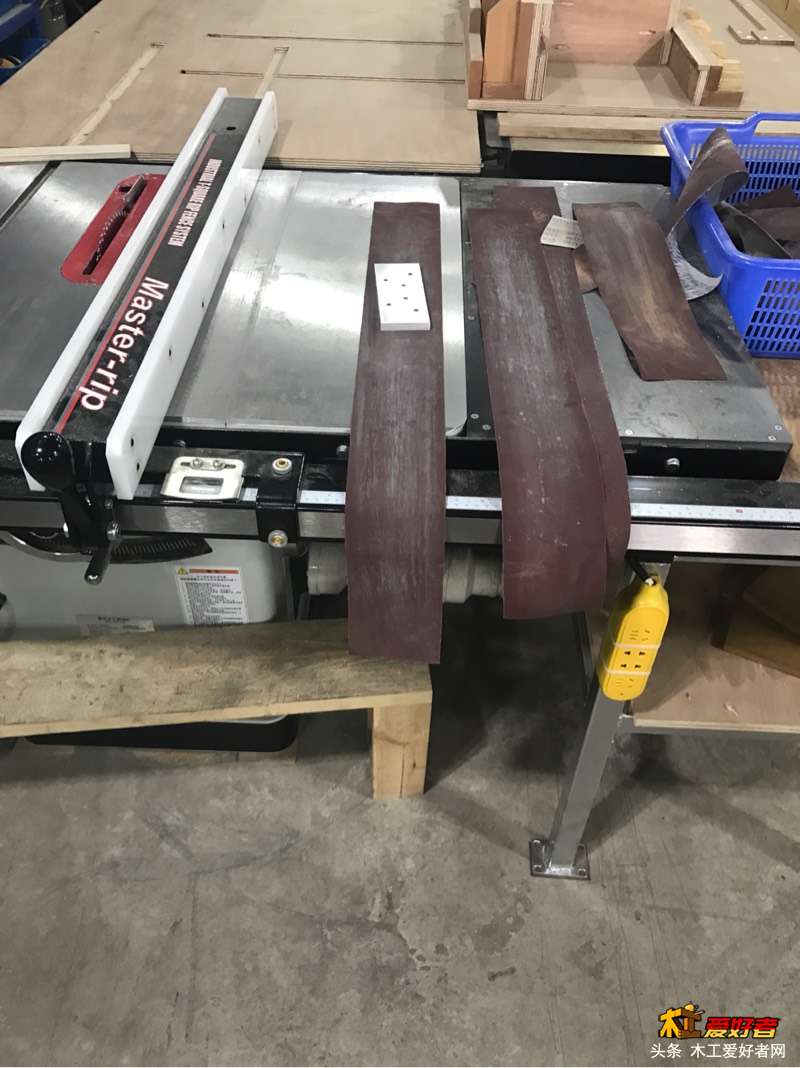

直接上砂纸，一粗一细，几个面而已，像磨木头一样，一磨就行啊。
6 _' ~, g) X% C  D. N. g

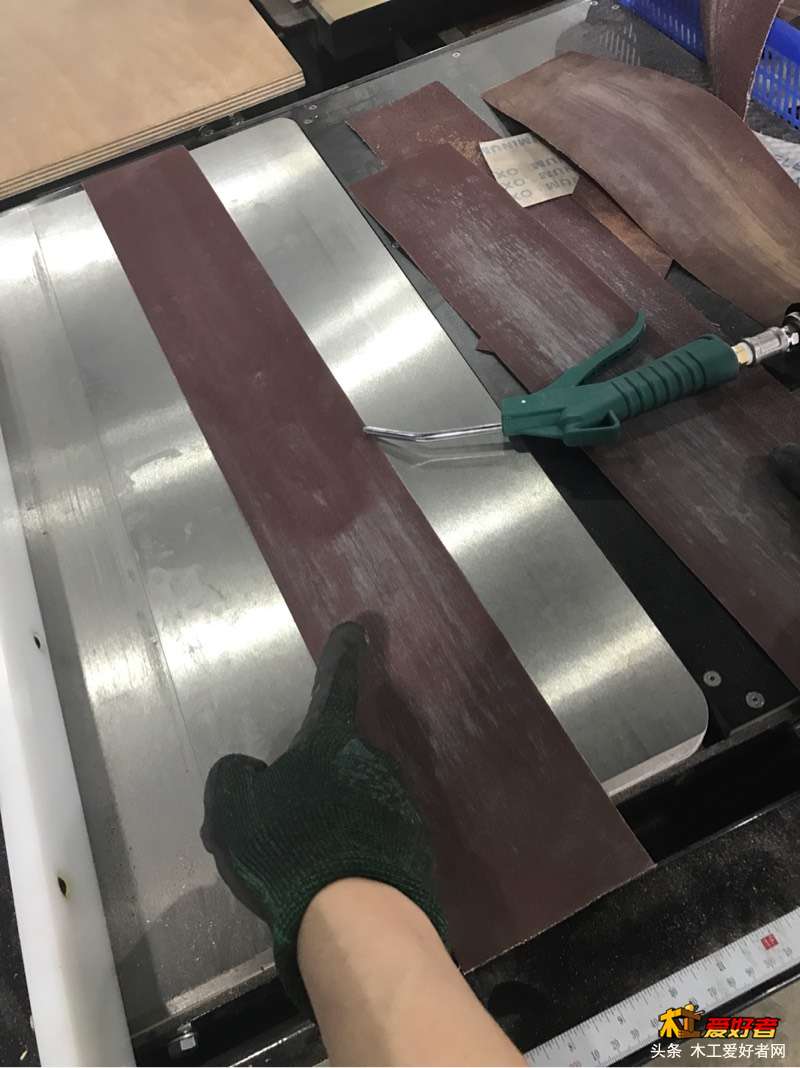

( B$ n& M! P/ \5 F7 Y砂纸剪长点，大腿压着末端，左手压着顶端，这个摩擦行程很大效率很高！磨完了都不用出汗的，很快。
! F* P1 I0 U0 r( a2 o! g5 C
  C" {. K+ T5 u+ `4 \. D9 V+ I( j( o; _要是磨的更慢我肯定铣了啊。

: K  o+ R6 r: Z$ G* z" O& W, ^+ ^- e
! }9 o$ N) s2 H1 |: B- O" `& G0 ]

billyxin

磨一磨砂纸就被铝屑堵了，气枪一吹恢复青春啊！

还可以磨一磨把砂纸掉个头啊。
5 D: F  G# [4 a4 ]
- x1 }- e6 G/ x  R这砂纸可耐用啦！

- x6 B1 e2 t9 l. |3 k5 w# w) T

billyxin

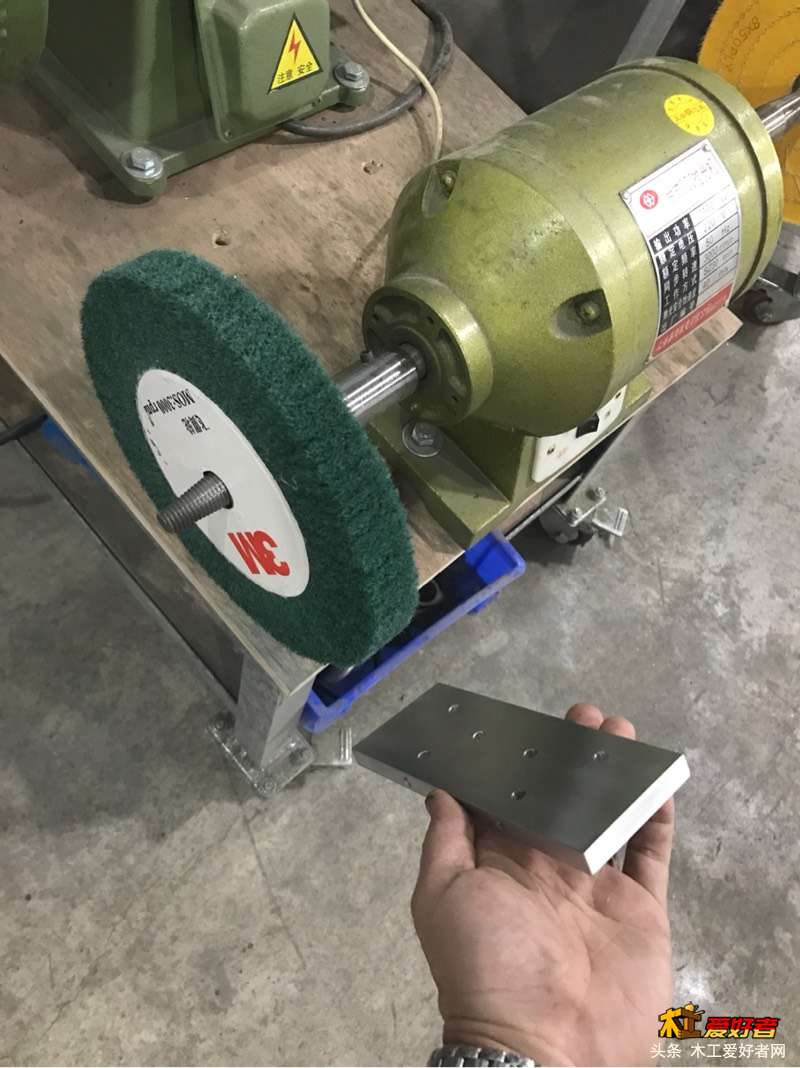

还不过瘾，用百洁布轮抛一下也很快啊。其实不抛已经很精美了！
* J) v) l! p2 W/ h
当然铝板上自己带的几个深划痕去不掉，那就留着吧。男人的疤痕，也美。
1 V/ Z  k/ X6 I( f. c& v' O
只要不铣，都快！一共两块板子，手拿着磨几下的事。保证比调铣床夹具和换刀的时间都快哈！

' M! _' p  s$ F" v. n

billyxin

终于写完了！！！
. t# f( S% g! M# f- q$ }

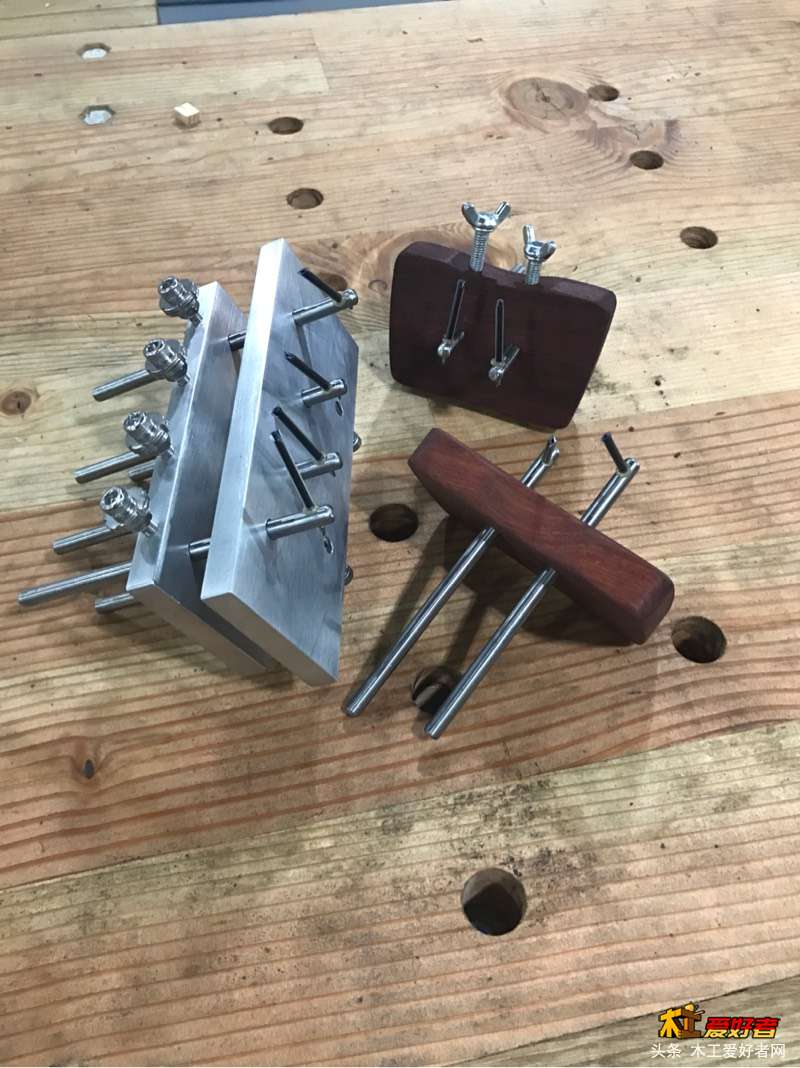

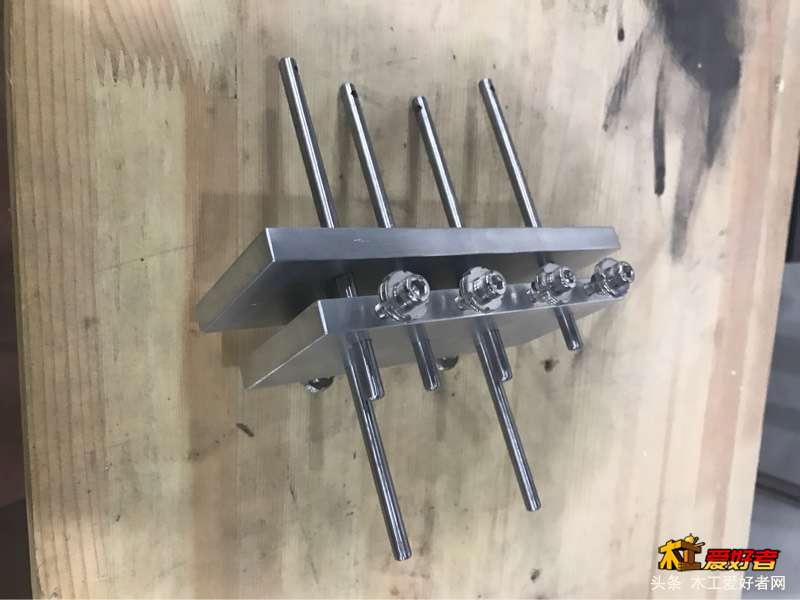

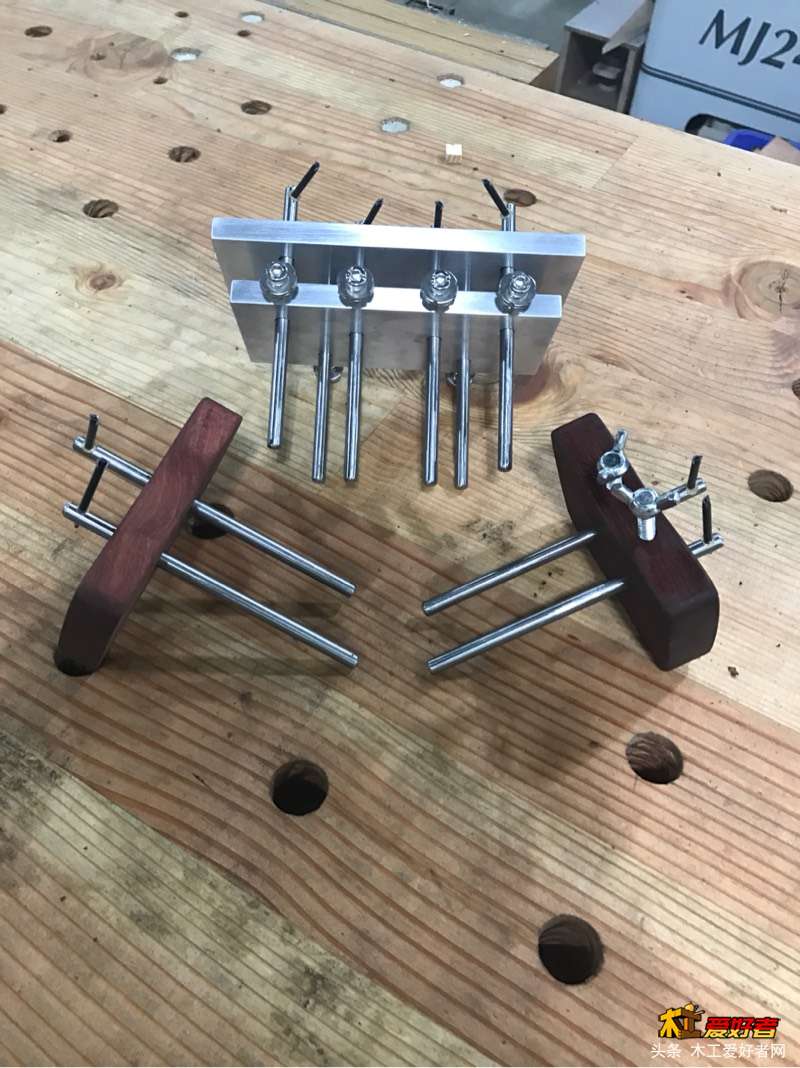

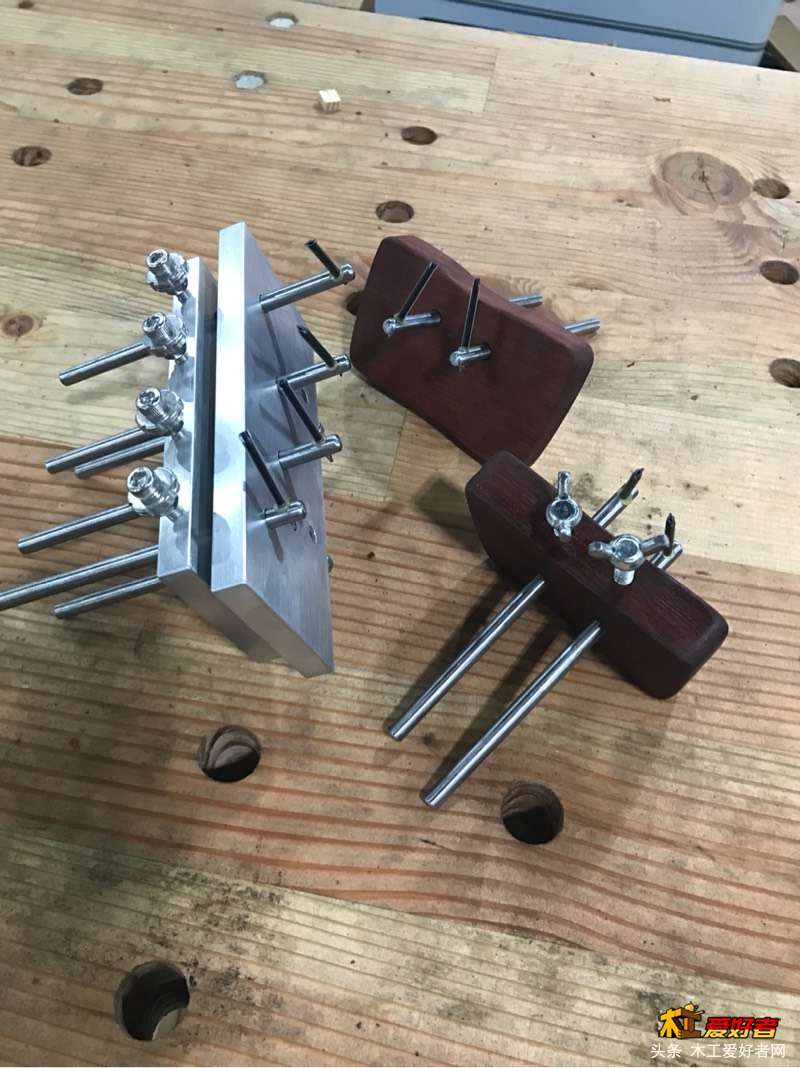

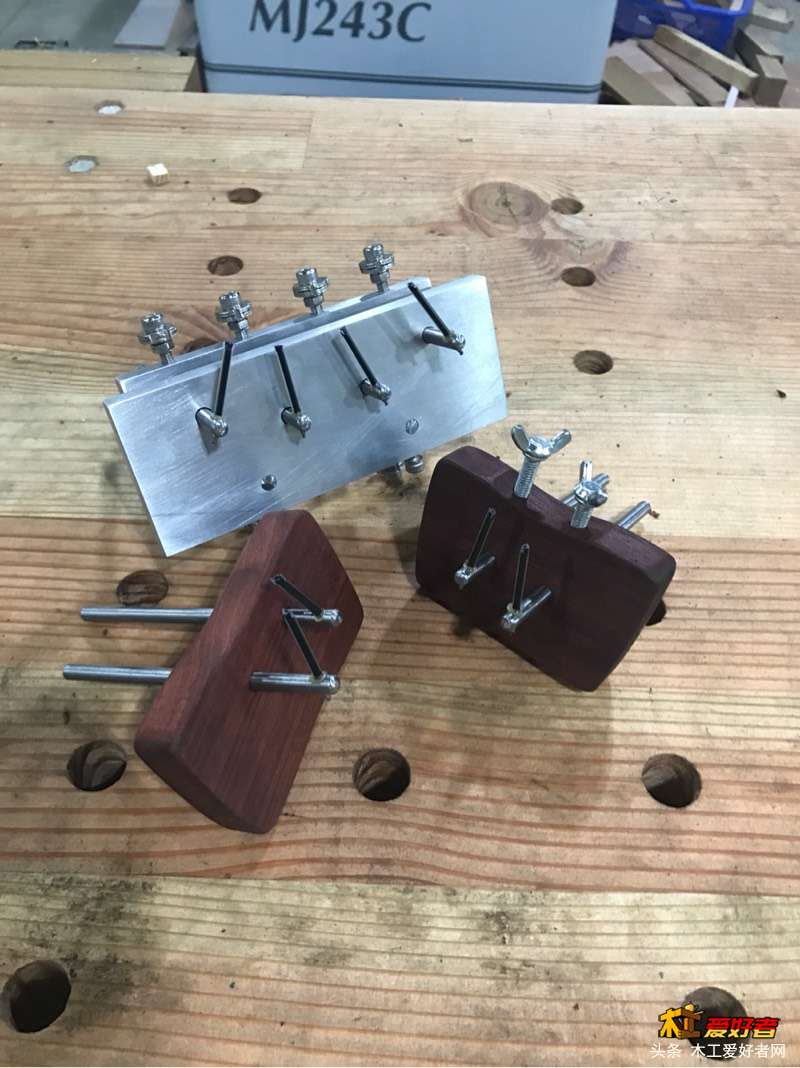

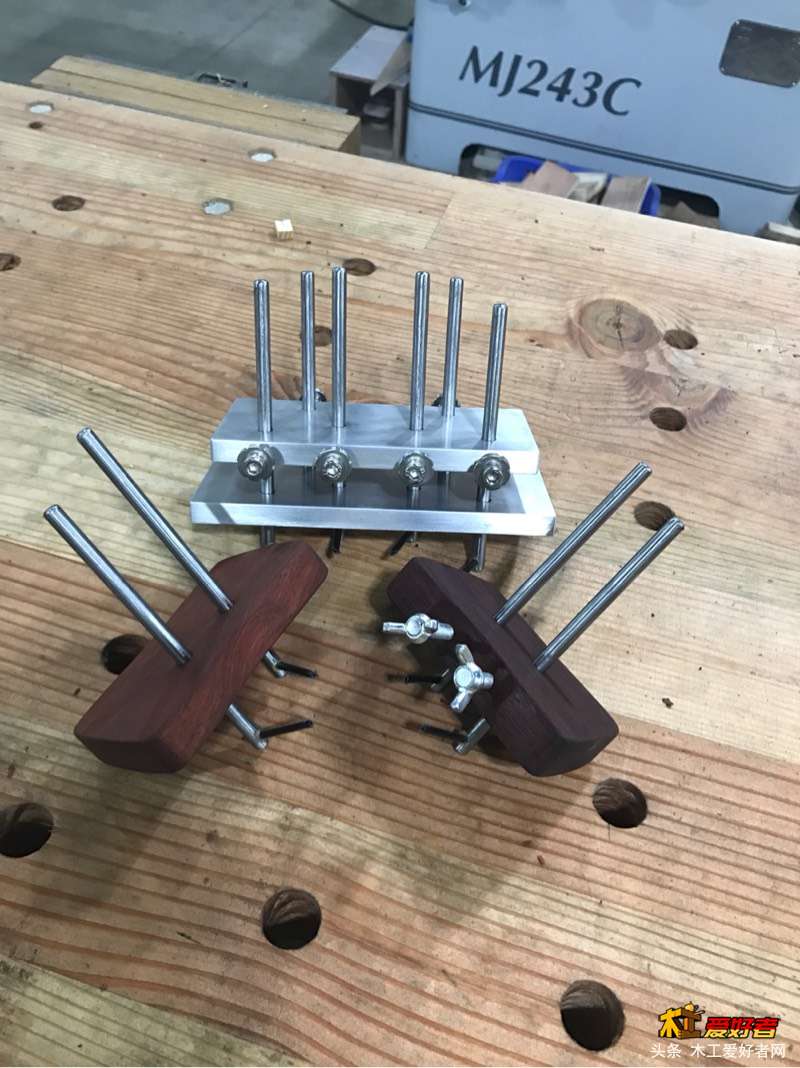

0 r# U" j" y; m; Y4 }8 V最后上几个成品图结束。
$ ]3 }) @2 i8 s
一个帖子，要说两次晚安，这是多辛苦啊。。。

好了晚安，么么哒！
( Z* L. ~( m3 p/ m. `



$ W. ~! y, O, o7 O
# Q' S$ x' T: W% M% n7 m6 o7 A5 [7 A

灵灵漆

哈哈好快，已经向金工转职了么？

巧手无用

OHW321

相当好，效率很高，科学技术是第一生产力，

billyxin

陈英俊 发表于 2018-6-18 01:10
关于厚度不同木料的榫接如何画线，老木匠的做法是先凿卯，然后根据卯洞距离两边来定榫厚。你的可调靠山在很 ...

& k5 V# Q  y/ s3 r感谢老大高度评价啊！写了两天才写完。。。以后再也不写这么长的了。。。
