神油烁金∷日月穿梭，脉动越来越强，长篇精密机械科普连载

木头木脑木性情

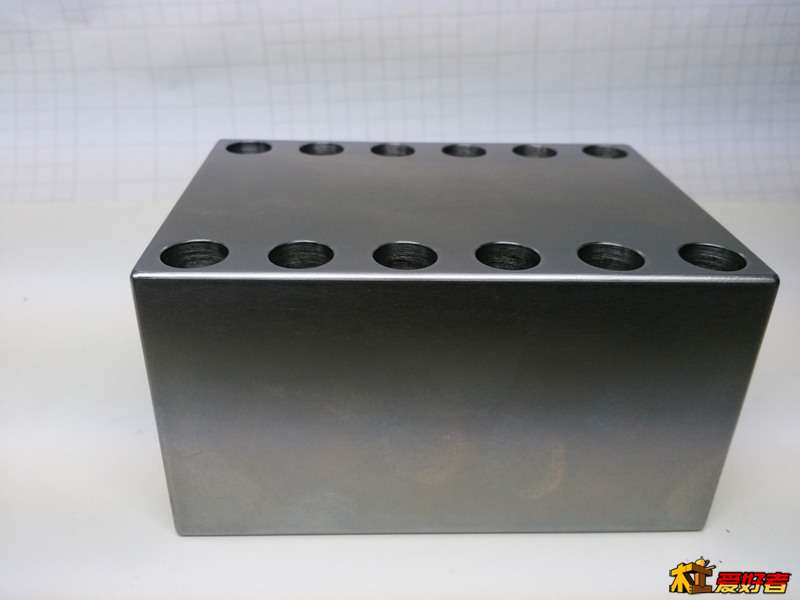

        跟商品专业级锁紧螺母比较下，精度差不多，锁紧方式更靠谱，自己的孩子都是最漂亮的
* r- V" h- q. N$ B& R1 m
: ?9 w" z" ]* x% f3 I
" B% O# B! i* x0 h# M
7 V# x  B& L3 ]6 j

石头蟹

期待你的成功 中国精工业缺少的就是踏踏实实干工作的人

木头木脑木性情

石头蟹 发表于 2014-11-25 16:11
期待你的成功 中国精工业缺少的就是踏踏实实干工作的人

5 O" `4 z; v# z        精工没有问题，关键是市场，前面展示的都是一些常规的东西，2014版定位在初级和中级工业应用，2015版打算升级到中级至高级工业应用，估计都是要到年底或明年初正式定型，具体叫什么再说吧，现在就这么称谓，中高级乃至顶级会在外观和内核进一步提升，外观的提升还是要靠纯人工+简单机械来加工，比如直线圆弧倒角/拐角和表面精处理都要使用大量的人工，去除一部分工业化的生硬的痕迹，添加一些人性化的印记，人机合一，人机交融，提升制品的档次



& G" o- {$ C# c

木头木脑木性情

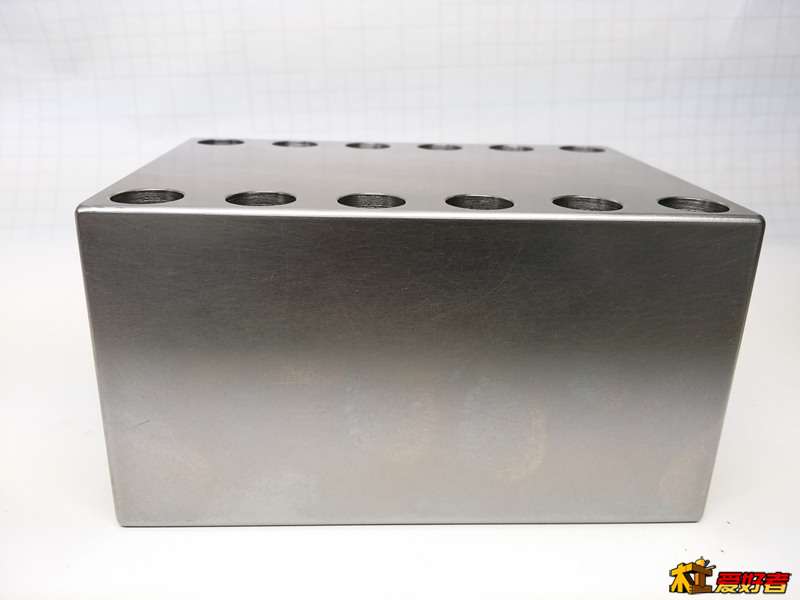

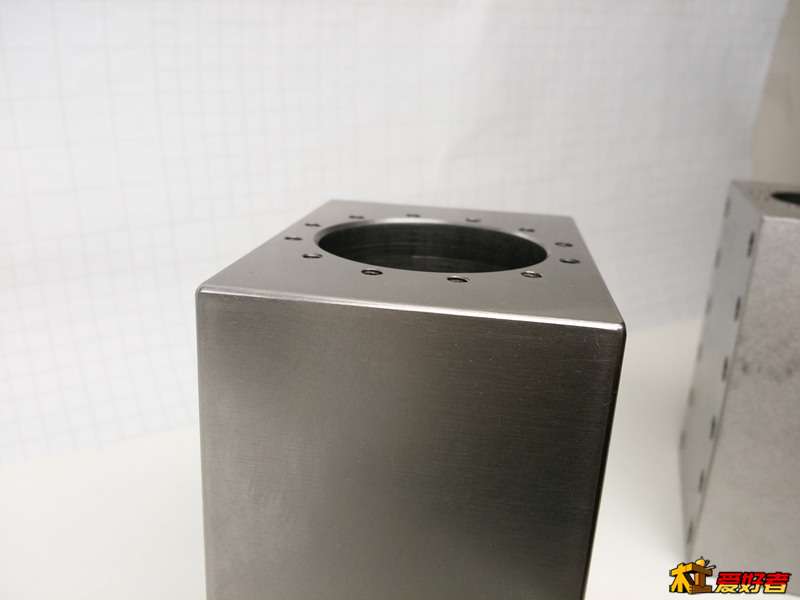

        手工在这种钢材零件上做圆弧倒角和圆弧拐角比较耗时，要用木作的办法来搞，当然难度系数比木作要难上N倍，耗时更要几十倍

木头木脑木性情

        小作坊低端的机械主轴我是不会去搞了，粗制滥造也不是发展趋势，机械这个东西只会越来越精，越来越强，粗货次货代表一种心态，急功近利的心态，本来在计划经济下也不会有这些粗制滥造的东西存在，各个生产企业都会遵循国家标准来做，放开了这种强制性标准约束就百花齐放了，大多数还是会按国家标准来做，少部分按自己标准来，少部分按国际标准来，没有标准的东西也大量出现
" q8 @) i2 ~# Z

木头木脑木性情

        主轴这个东西可以做到很精，当然也可以很烂，可以一般，可以不错，可以很好，精和烂只是相对的，如何去区分，只有建立一个标准来区分，这个标准需要一个体系去支撑，这个体系里大多数用数据来表达，少部分用人性化的思维或各种感知方式来表达，

比如我认定烂的机械主轴，在我做的2014版上表现为综合跳动大于0.02毫米，也就是2丝或者20μ，这个我就当废品或者等待利用品处理

4 I: D- p7 E! l2014版最差的等级为C级：综合平均跳动为0.015-0.02毫米
) a2 K2 M+ D& \6 K# m2014版B级                     综合平均跳动为0.01-0.015毫米
; J# g* l- [! V4 f, |2014版A级                     综合平均跳动为0.008-0.01毫米
) A# L3 B3 ]: |  `, n) S# ]# i/ v
还有A+A++A+++那些属于特级的应用在特殊场合或高要求
( e: T. p' p6 @8 X* h

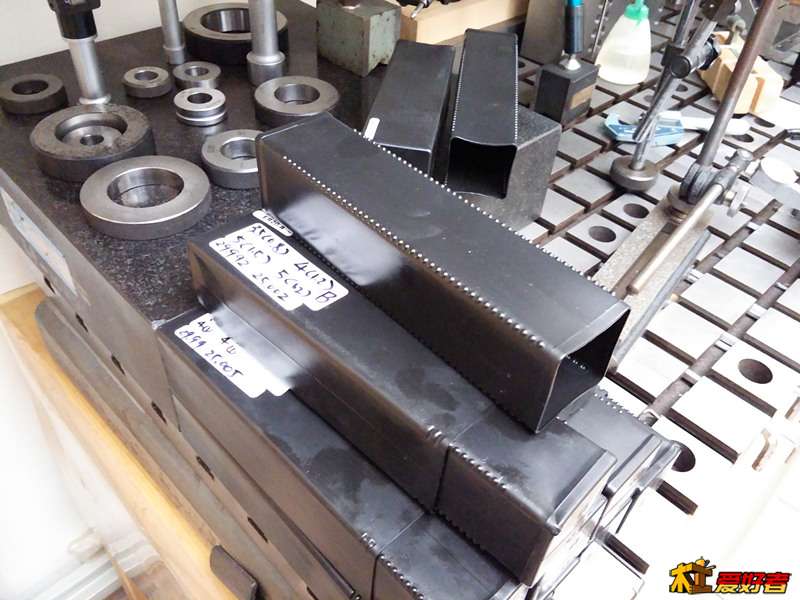

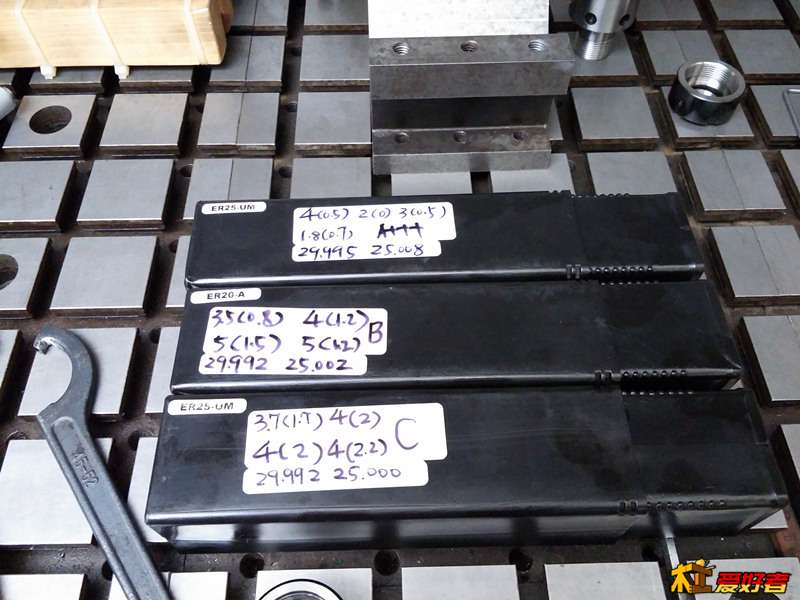

测量分级是个相当时的过程，比农民卖果果，渔民卖鱼复杂得多，分级后的零件示意图


# K8 J( q0 [3 E. q; B
  W7 o6 s8 K. R8 I0 x0 Q) ^

木头木脑木性情

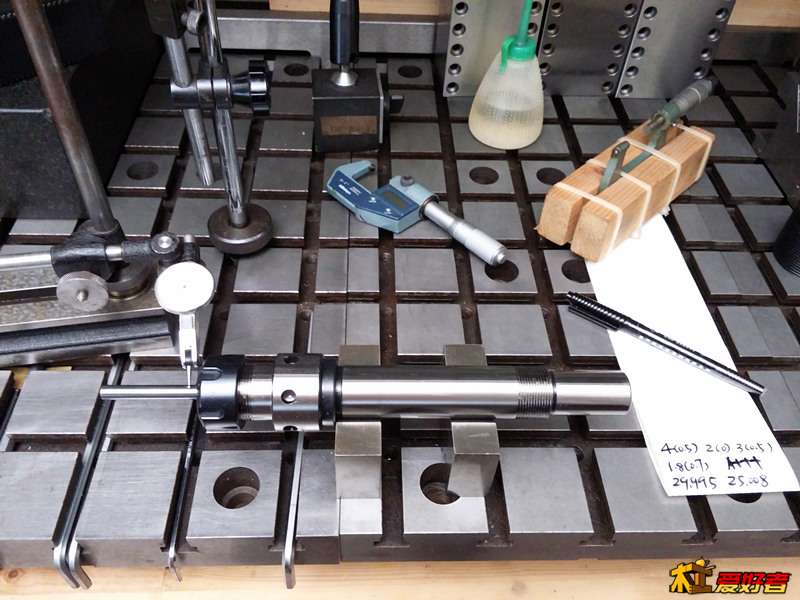

        ER接口的综合平均跳动测试办法是用精度比较高的ER筒夹（0.005毫米或者更精确的）夹持标准测量圆棒每次旋转筒夹90度反复夹持测四次，把四次数值加权平均以消除筒夹和测量棒的自身误差得出的结果，这个结果最接近实际值，如图
4 e9 V, E5 N4 e$ t
$ c1 J- |- H- u) p' V
4 m9 B8 g* p$ P/ `1 \

木头木脑木性情

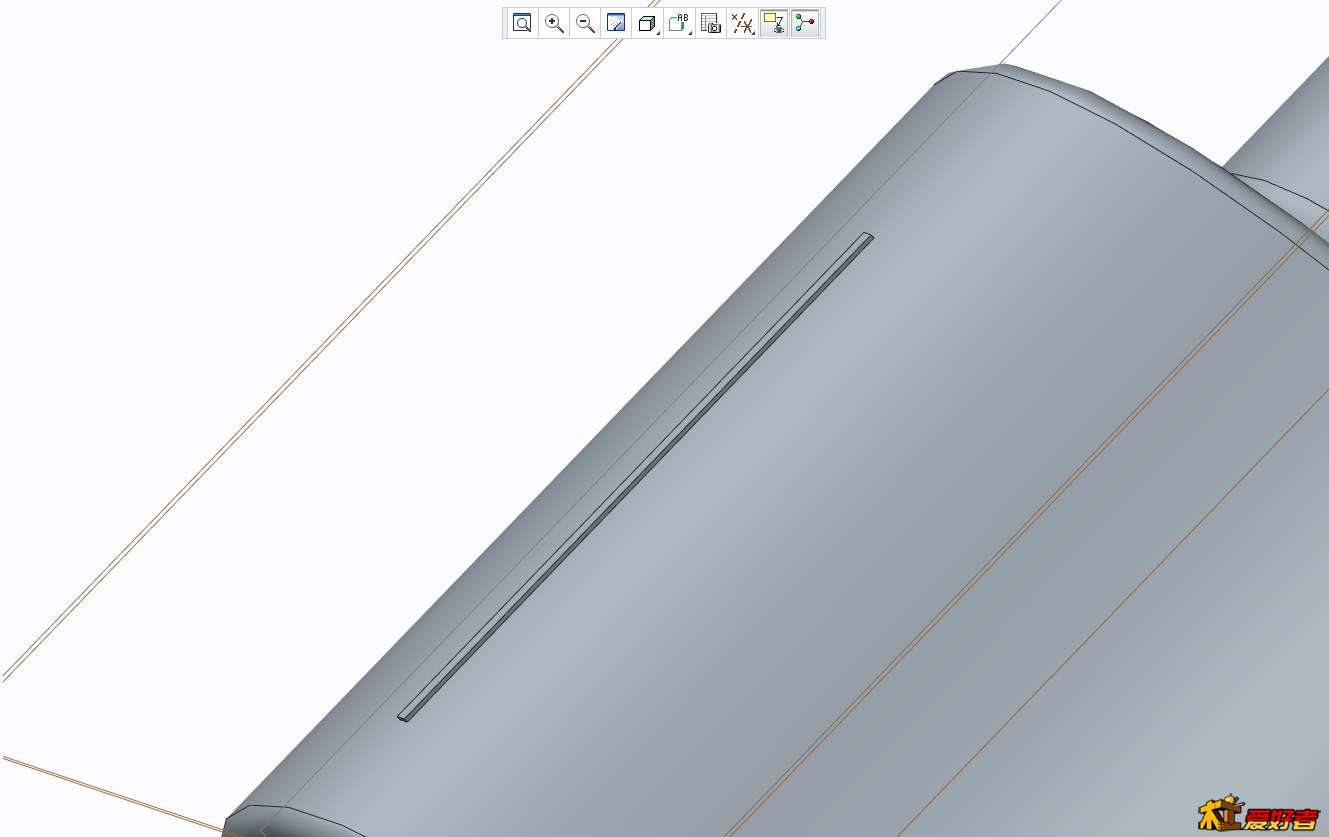

        今天断断续续画了点图，一部分尺寸图
* y( ^- p4 A( H1 F4 o9 L+ ~- ^: V
: x) S. b1 V; s+ D' A

) x8 J3 F; t! r2 z# }/ |

木头木脑木性情

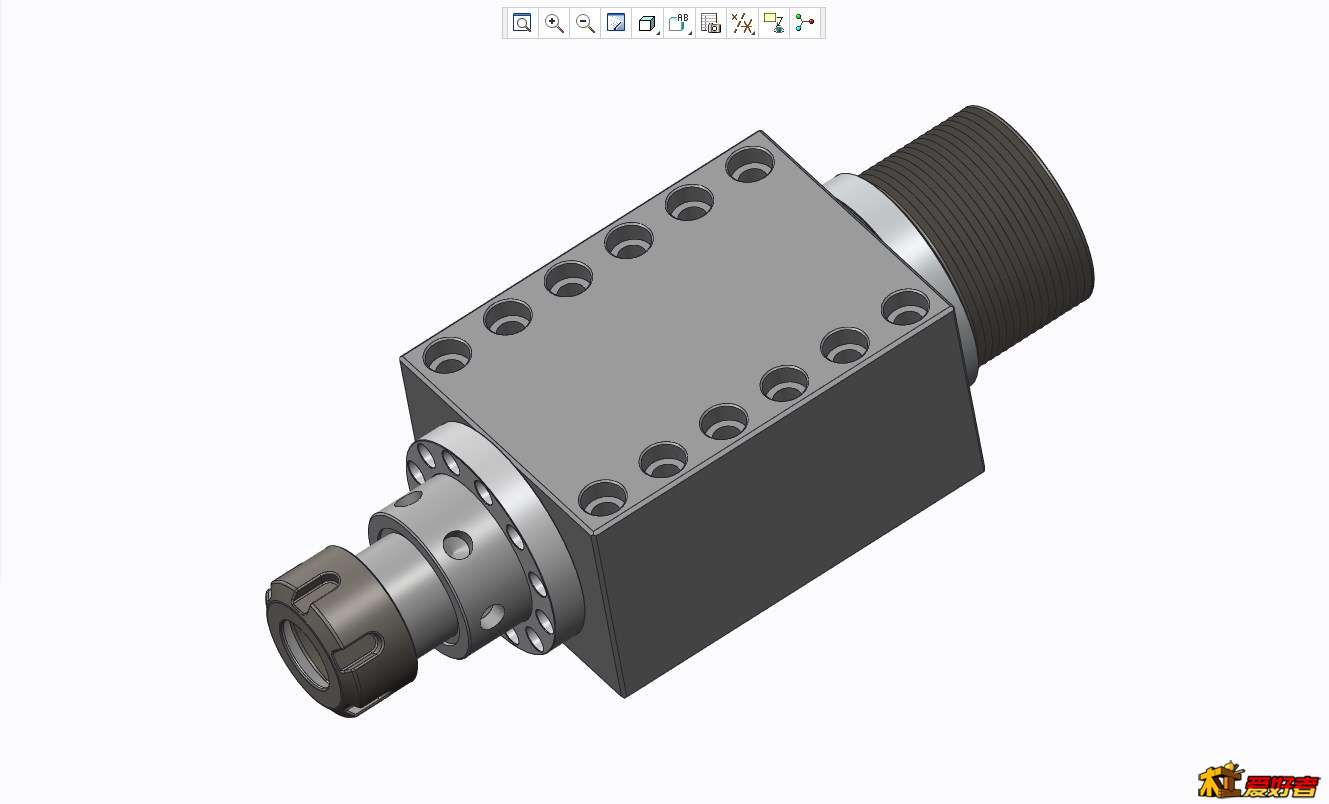

        比较完整的完成品三维图，跟7个月前的设计图一致无异


$ M5 ?" ^+ Q3 O) C" c* h
/ [1 D  r! E. j! f$ G" _4 Y

木头木脑木性情

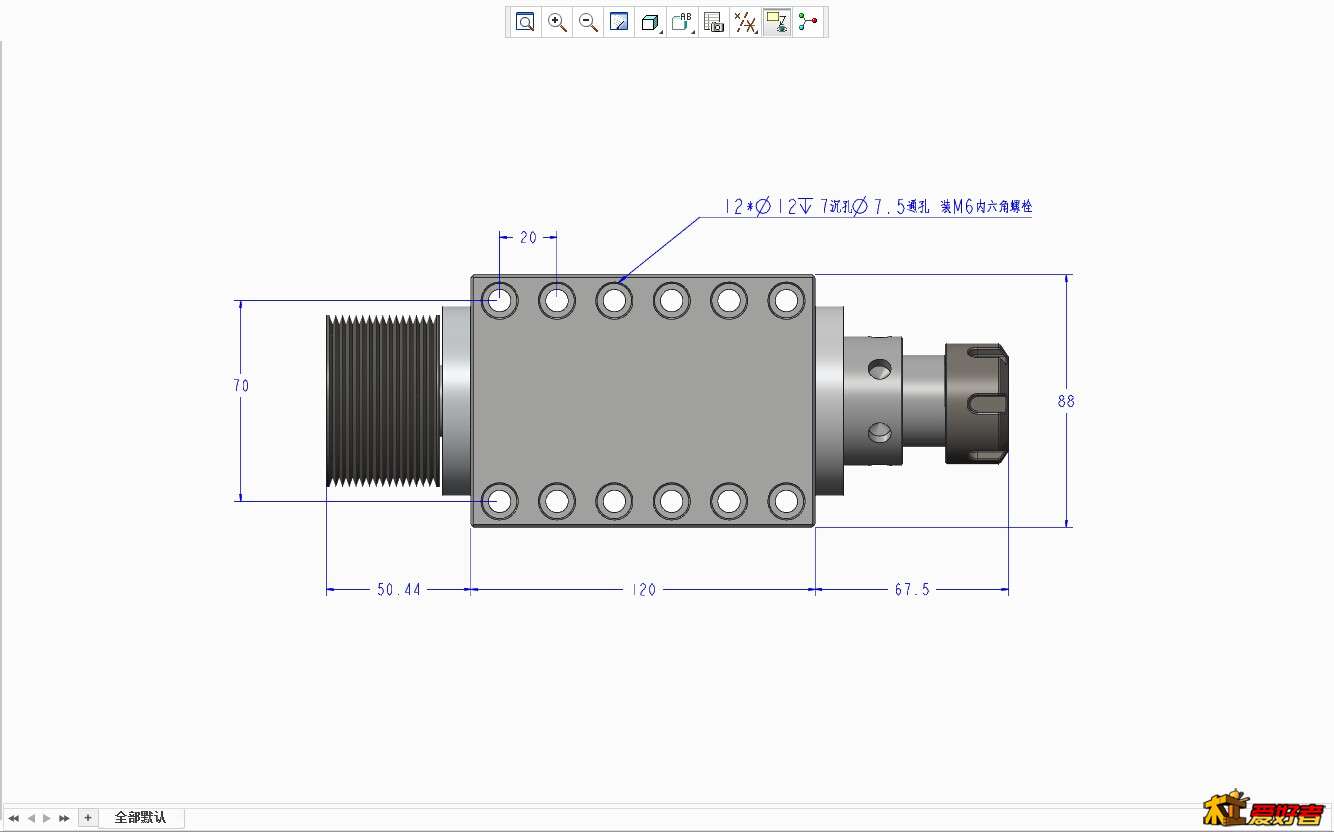

        还有个尺寸图

* R+ R5 v& D8 x- p, H) i# Q5 I

木头木脑木性情

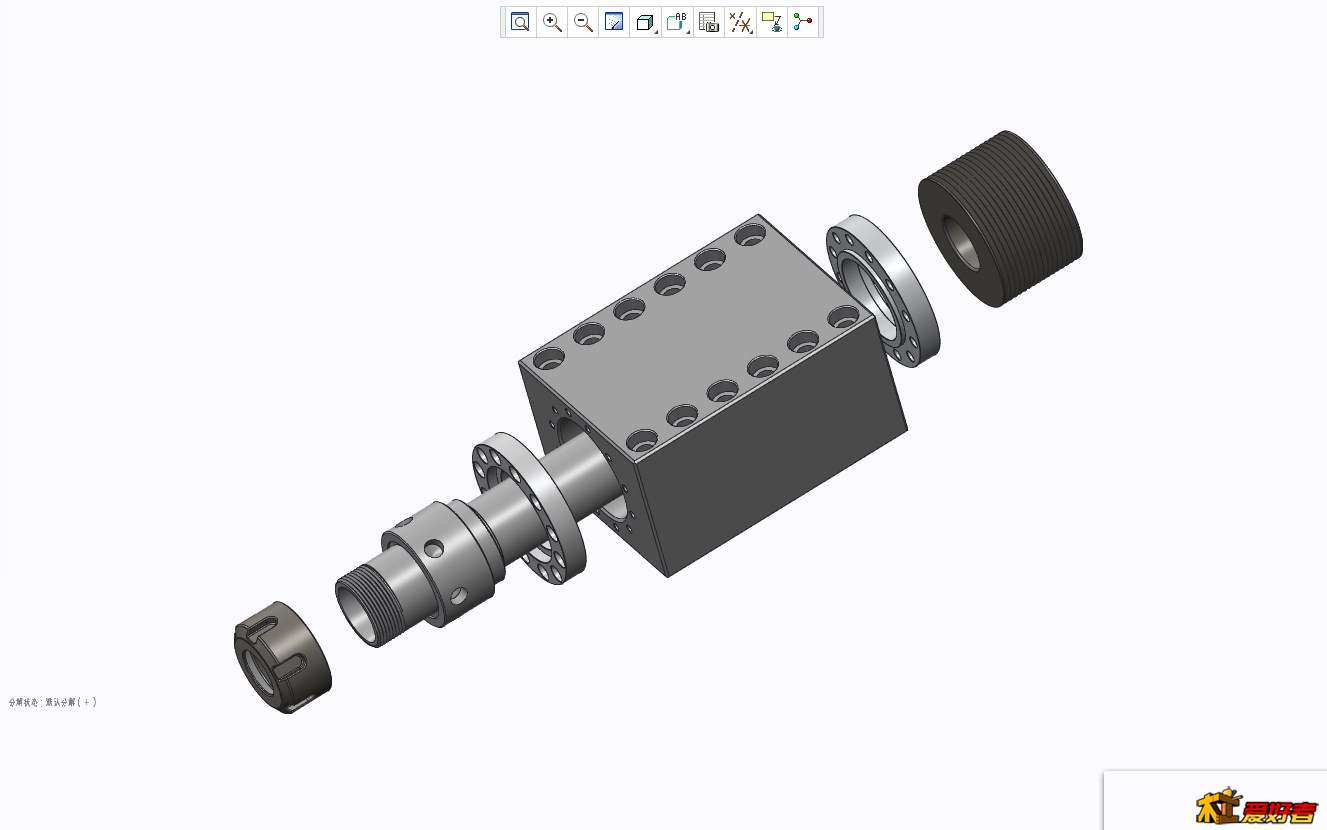

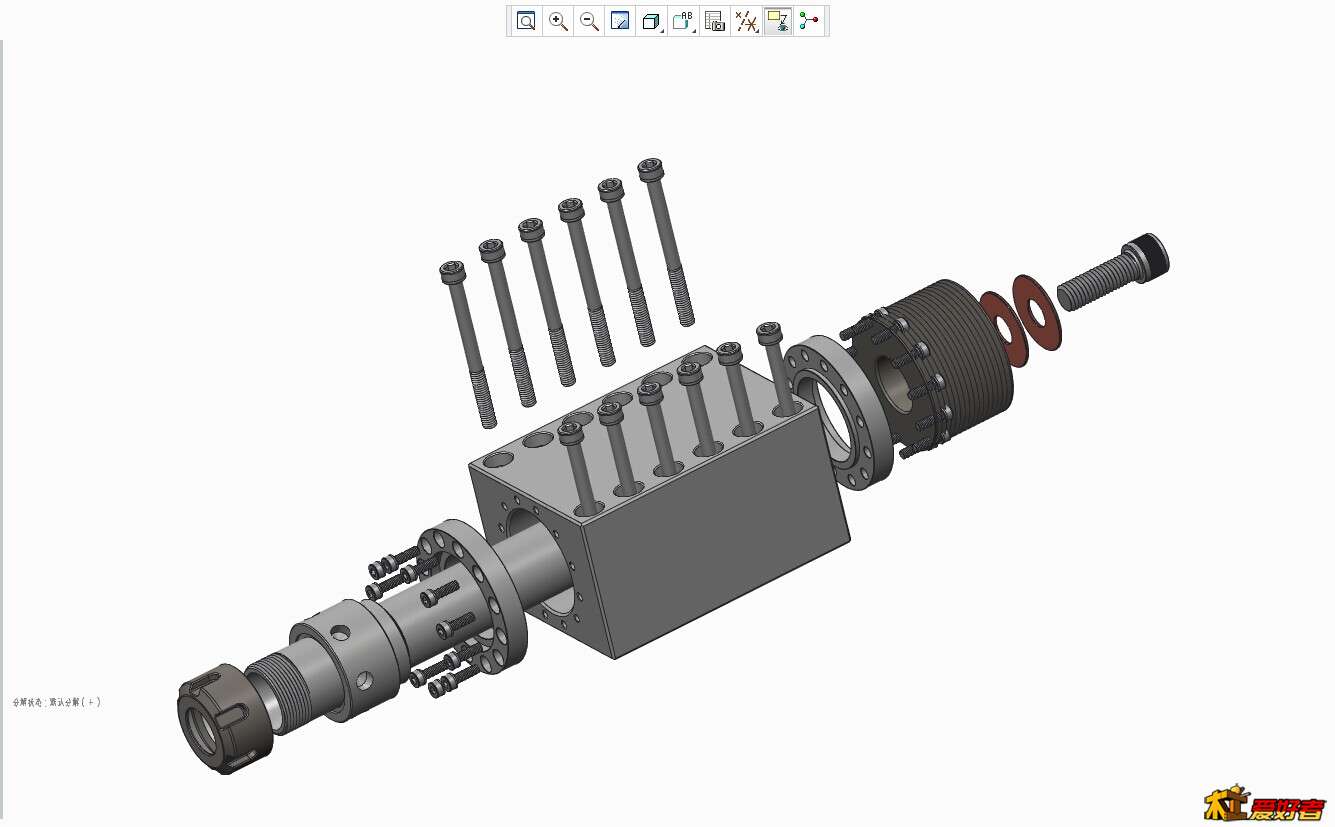

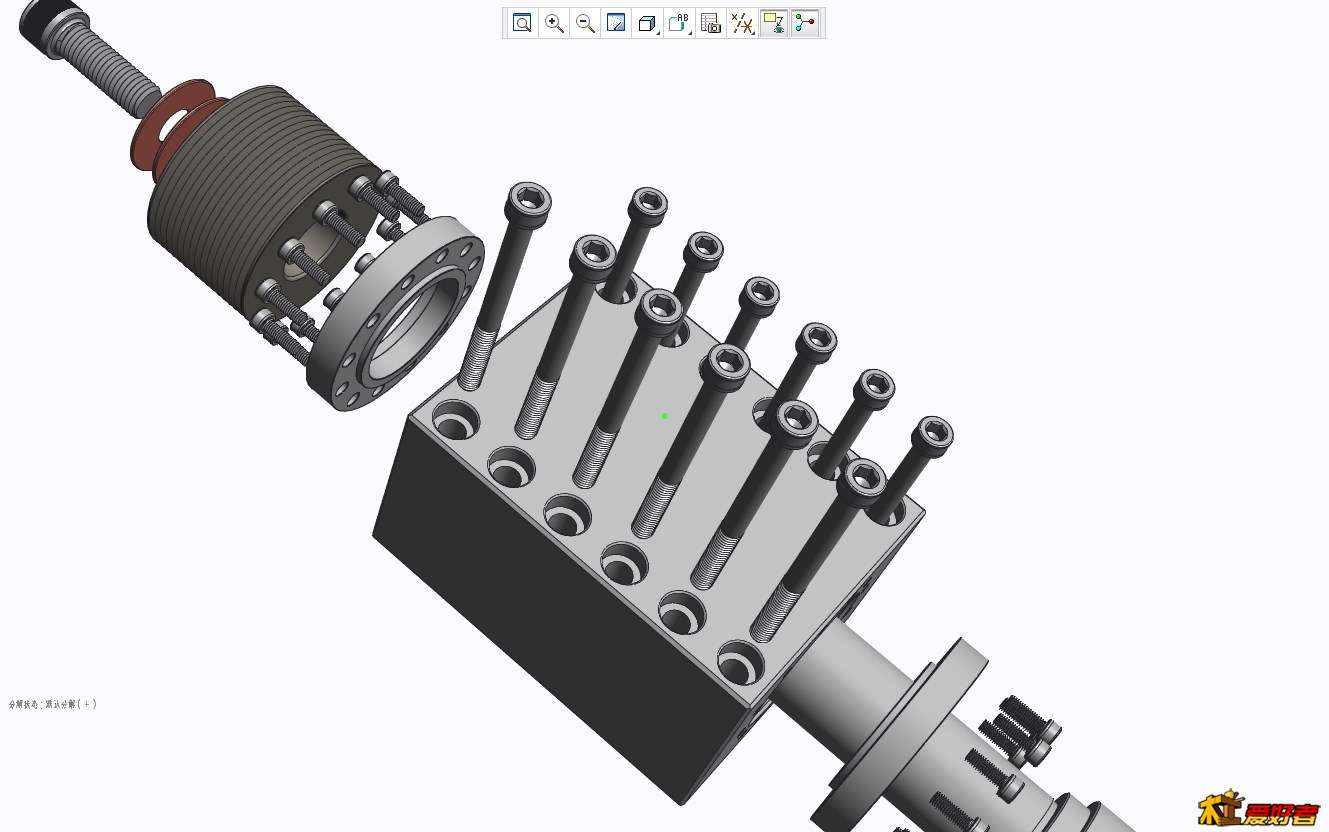

        分解图，很多零件没加上去的，每一个图上零件都可以被追溯


* p$ R0 a9 [5 o% u% z8 N0 J. J

木头木脑木性情

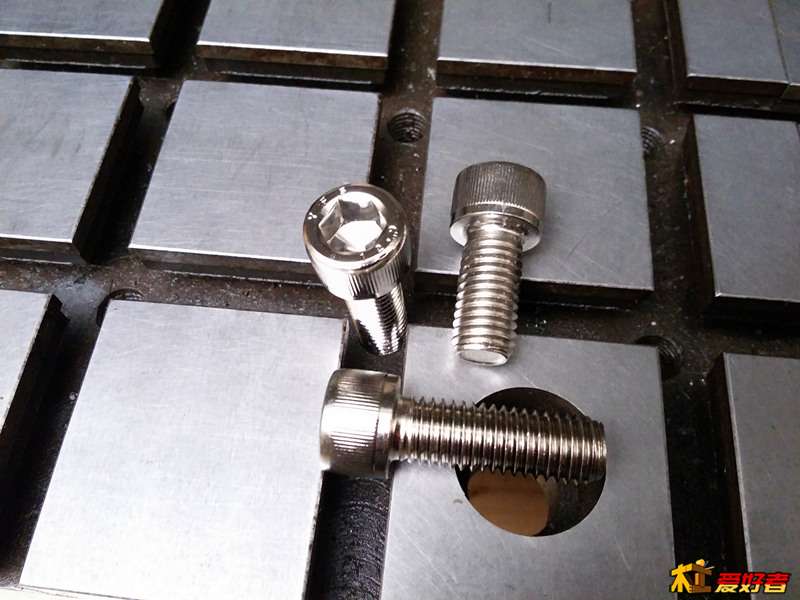

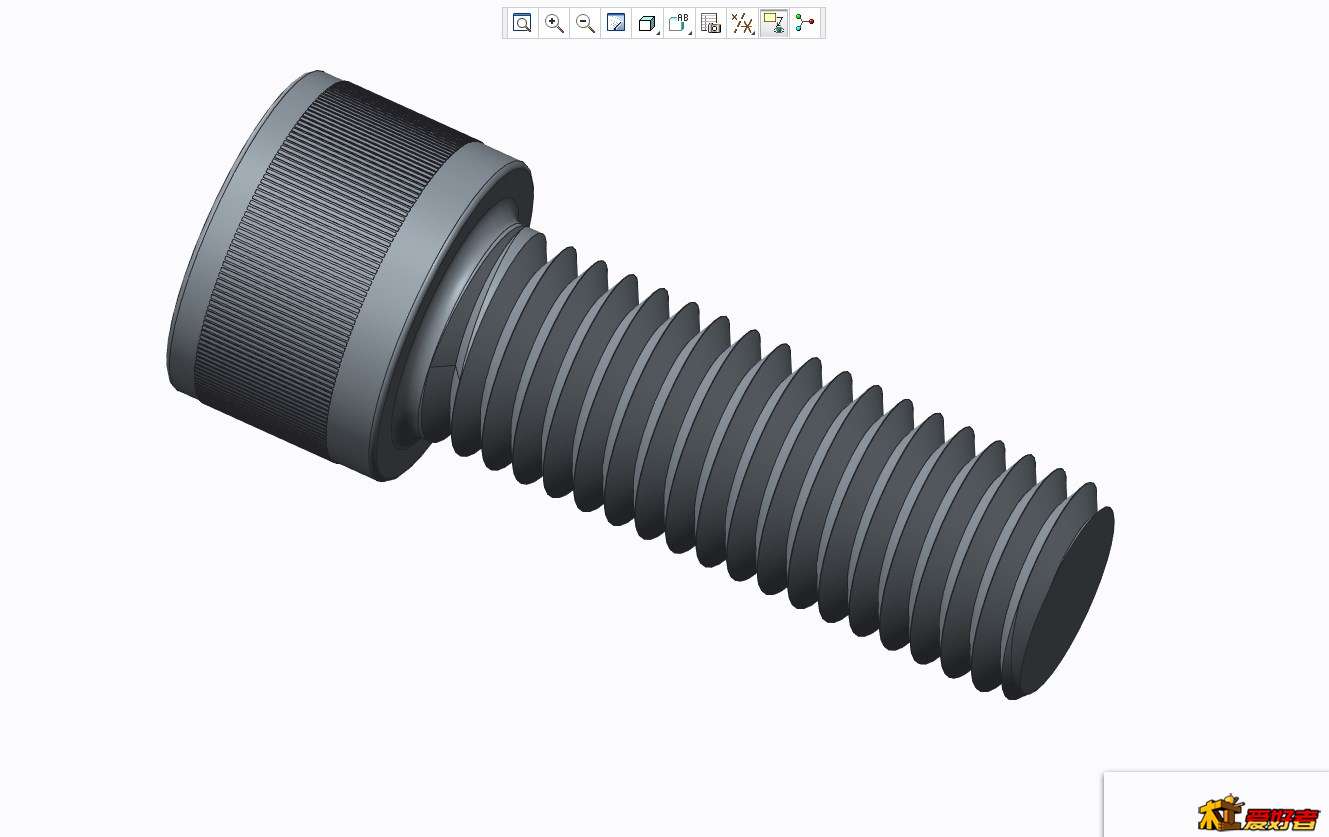

        精密机械设计与制造考验的是设计者的设计能力，思考能力动手能力，当然还有比较重要的是观察能力，测绘水平，此外就是表达能力，图纸要能让人看懂，今天早上开始画一些细节的东西，螺丝
! X0 s5 b, R: w! A; t

- O+ c+ C8 Q  P+ V/ ]3 }. D


3 S, v4 z+ X: l# c3 M( ^6 ~

木头木脑木性情

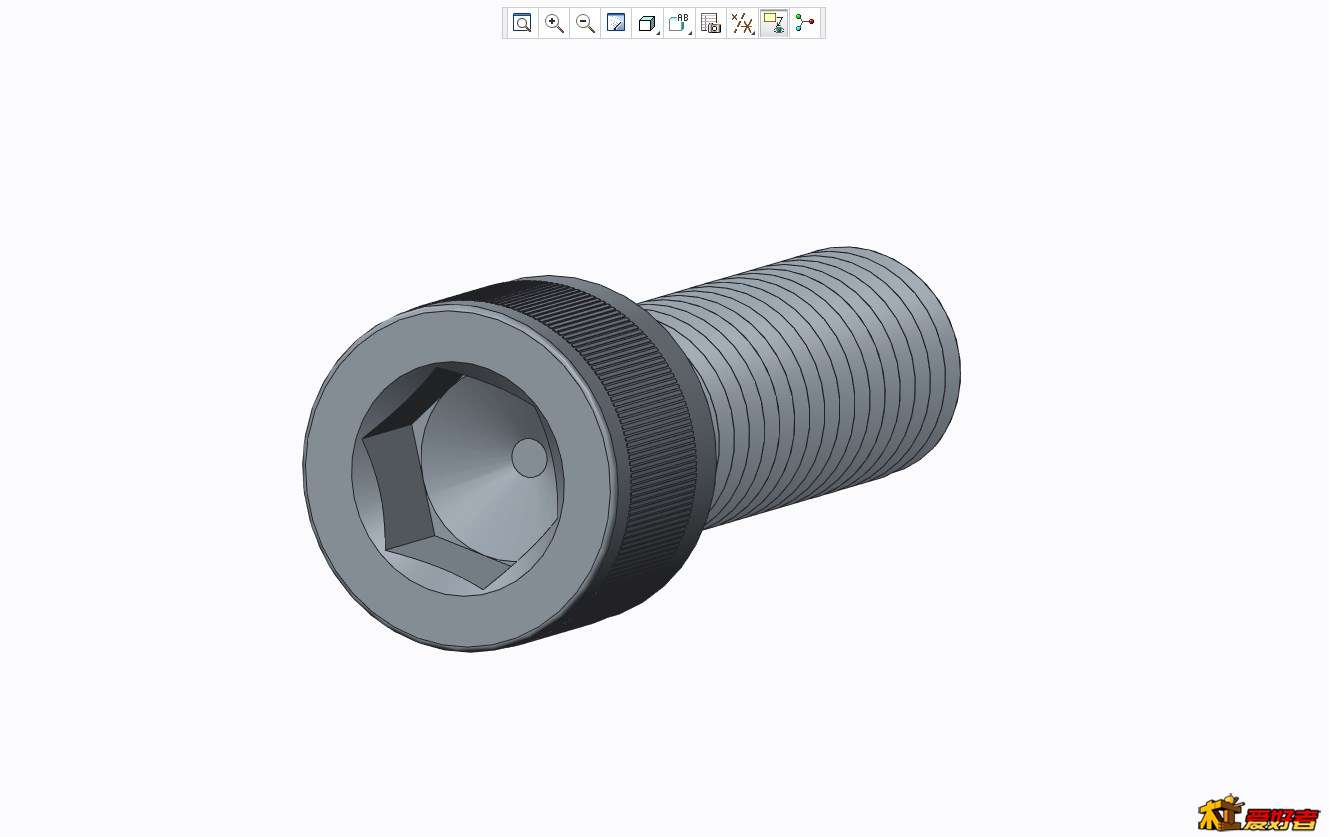

        12.9级内六角螺丝有一圈防滑直纹比较占内存，第一只画了以后的就不画表示一下就行
) E$ ^  z, q8 }" M


( N0 {) z# G2 |" i0 l+ g/ K& ^

木头木脑木性情

        很多时候把一个思路变成现实过程比较曲折，而越关注细节时间会拖得越久，粗粗了事的话相应会快一些
5 C+ G. k6 ]6 [

卡子

都是无动力主轴？水冷的主轴，可以维修吗
