自制小台锯

贾府少帅

期待更新
; h9 f7 X' n' b) h9 w# G

树叶开心

2mm厚的环氧板买回来了，买了1000*550，本来想要电木板，没哟那么薄的。顺带割了一条尼龙，尺寸是900*50*6，一共70大元，感觉贵了。。。

彪哥chengrubiao

好厉害啊

Chihuo2098

小电机本身5000转的速度直接插上锯片就行了，都不需要传动那些玩意，噪音立马小很多；只是切高可能很受影响
其实国内搞DIY环境够可以的了，很多零件定制价格也还能接受。我这边买个小皮带轮都要10镑钱，关键我还找不到尺寸正好的，机加工找人定制根本都是不敢想的事情

树叶开心

, |- D6 F7 `, ~- H  y( l

Chihuo2098 发表于 2014-2-26 18:11
小电机本身5000转的速度直接插上锯片就行了，都不需要传动那些玩意，噪音立马小很多；只是切高可能很受影响 ...

' P& `$ b$ p5 ^6 h# s8 y电机77直径，加上管箍起码78了，锯片才105，减去极限2.5mm的台面。只有11mm锯高，能干嘛？这个我考虑过了的，不用锯轴能省下160多块钱呢。但我手上的板最厚的20mm，一般都是15和12的多层板。

lvchunlin

来逛逛，看看。

白沙烟

每天看进度学习。

树叶开心

2014-2-26更新
# ^# f4 _  z; u: S6 X, E( u

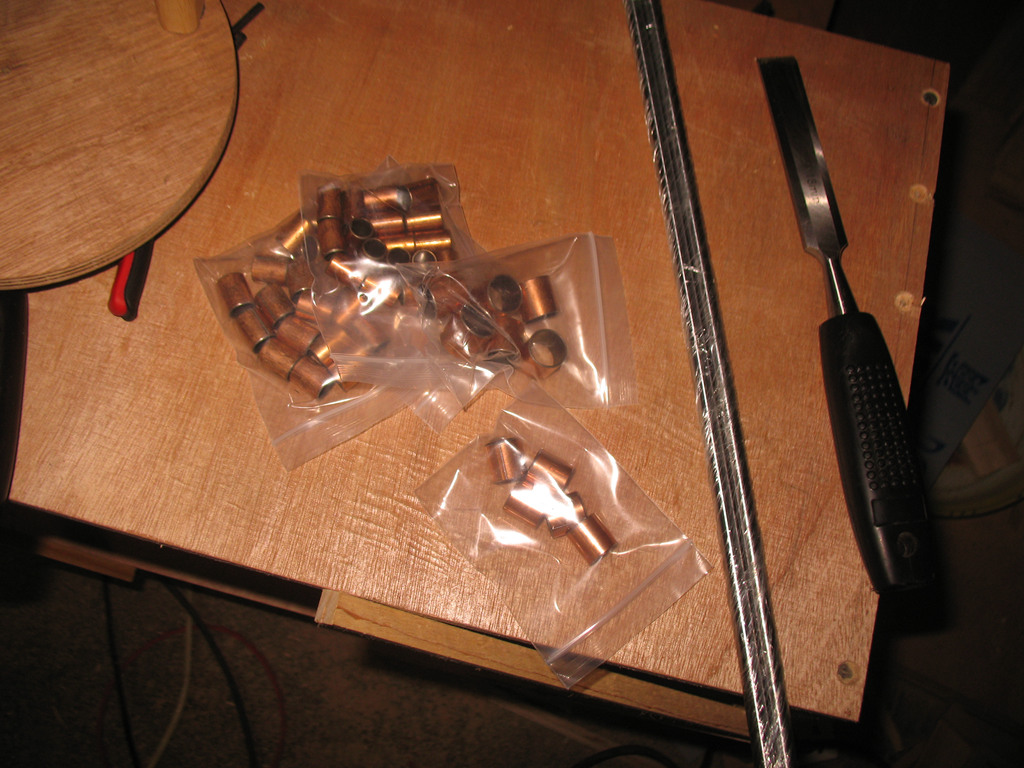

  n8 W- }" O$ z7 m; g; {0 V7 N刚开工没半小时，快递来了，小台钻所需要的部分材料。铜套轴承内径居然比标称的大一点的，比如8mm的不能和8mm的光轴刚好配合，有一点松动，看来以后得侧面开个槽才好用了。。。
6 X1 J; p! C$ u6 Z1 m
) m- q. g! T7 L: Q% |5 A闲话少说，进入今天的内容。。。
5 L( ^4 H7 M; P. _( U

" n  x$ R) t7 i- ~2 U' s

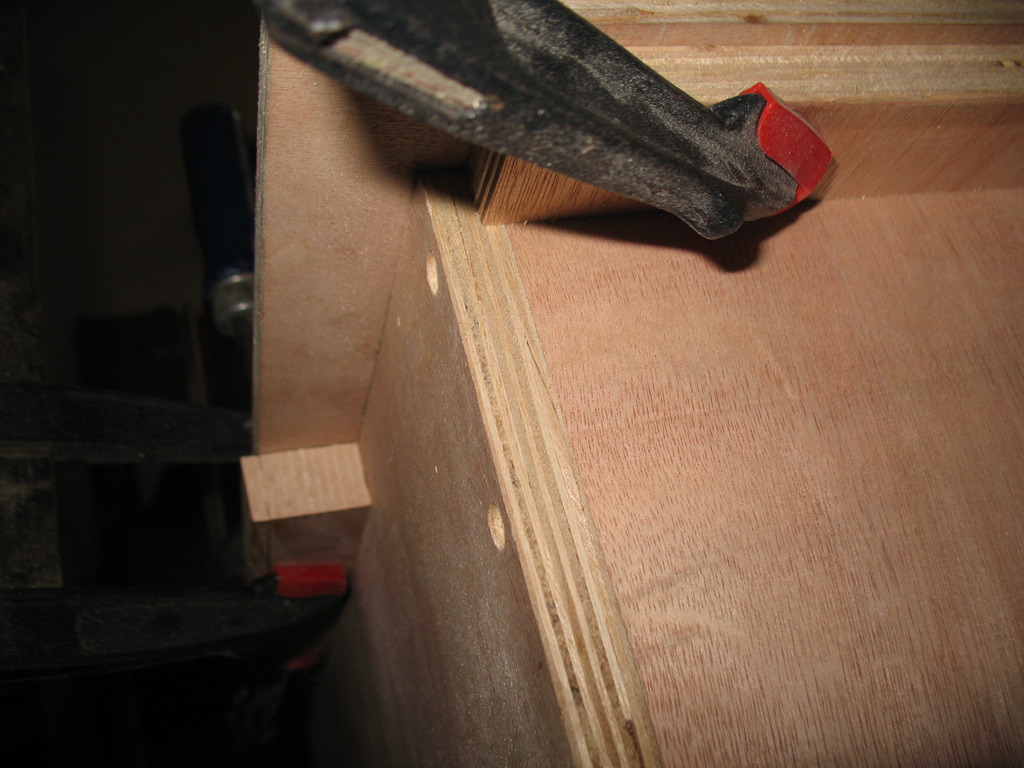

台面两个直角边量好位置，夹好限位木条，然后放在箱体上。
( V' I3 g/ y# ^- f) c+ x
+ m. {' v5 Q8 J- V

7 H8 ?' ^; e4 l) K3 a! h0 q6 o

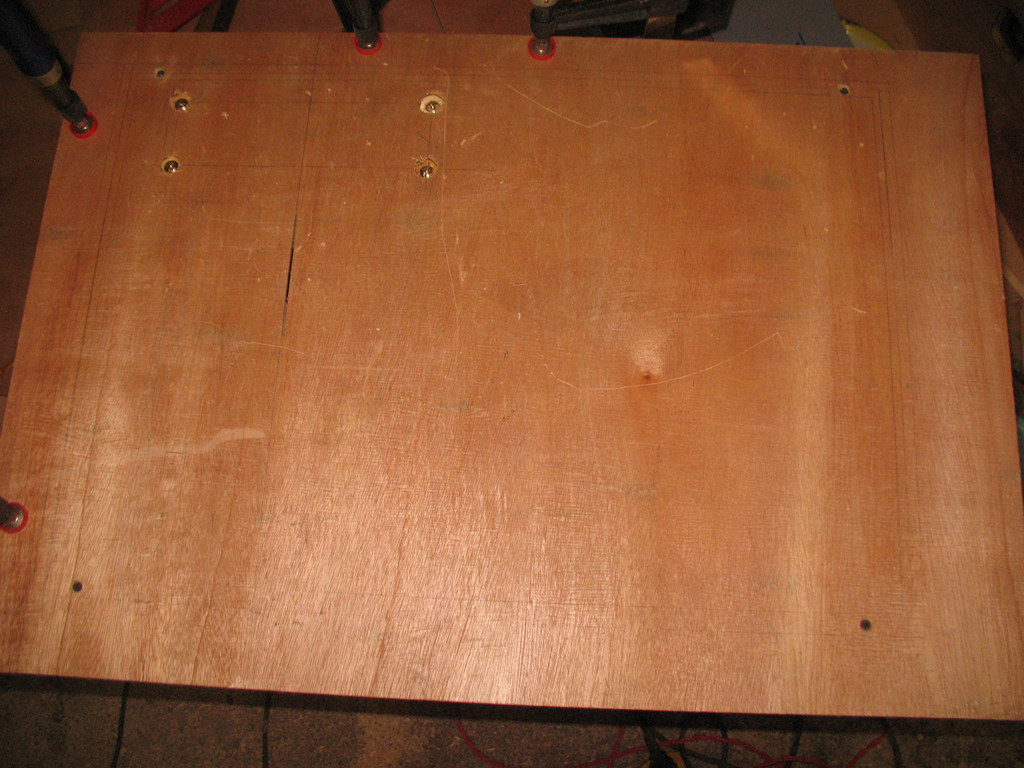

对齐后四角打沉孔上螺钉，先上四个定位而已。
3 m& \7 ]$ r' y) x3 q
- B' [" |- C& E) X2 i4 \; h6 V
: |, g- k  F1 F7 Q$ B
2 ?$ l( T# ^9 m+ {
找一片低密度海绵，我这片是主板盒子里的，不过也找了几个盒子才找到，大部分都是一些吹塑材料，那个不透气的。
中心划十字套进电机轴，把多余的一点点切掉。没问题后用双面胶带在进气孔的面固定一下，再用根铜丝绑住周围，本来应该用扎带，但不知道丢哪去了，找了好久没找到。这样电机进气口就做了简易防尘，其它侧边和尾端的我认为是出气孔，先观察几天试试，有必要再加上。顺便把两个管箍的尾巴扎起来了，不然会刮蹭到后侧板，不舒服。
% R/ q+ H6 i/ O$ u& y: G/ P) e: Q

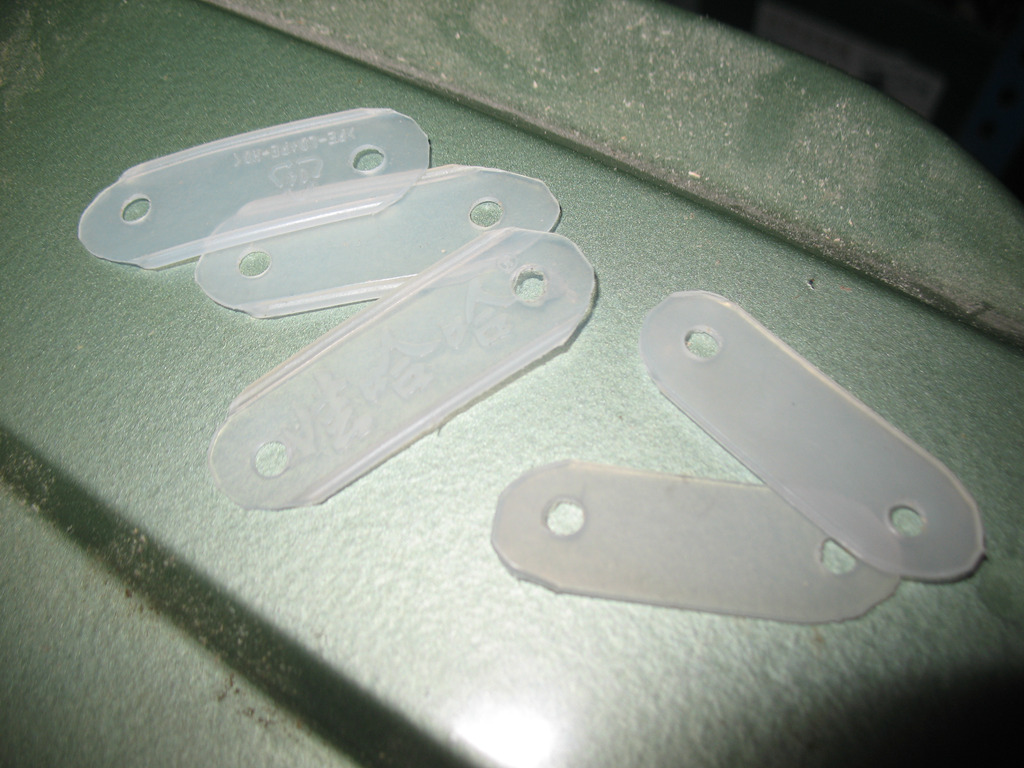

找几条牛奶之类盒子的PP塑料提手，剪几个3厘米长的片。加上一些垫圈螺钉。
- i  i. x9 I# ]* \
4 t9 `& E2 n9 a. D9 G( O
# J* E# O$ h/ t8 r& |: E9 D
塑料片两端打孔



: R% w1 U' {& x1 M; K2 [

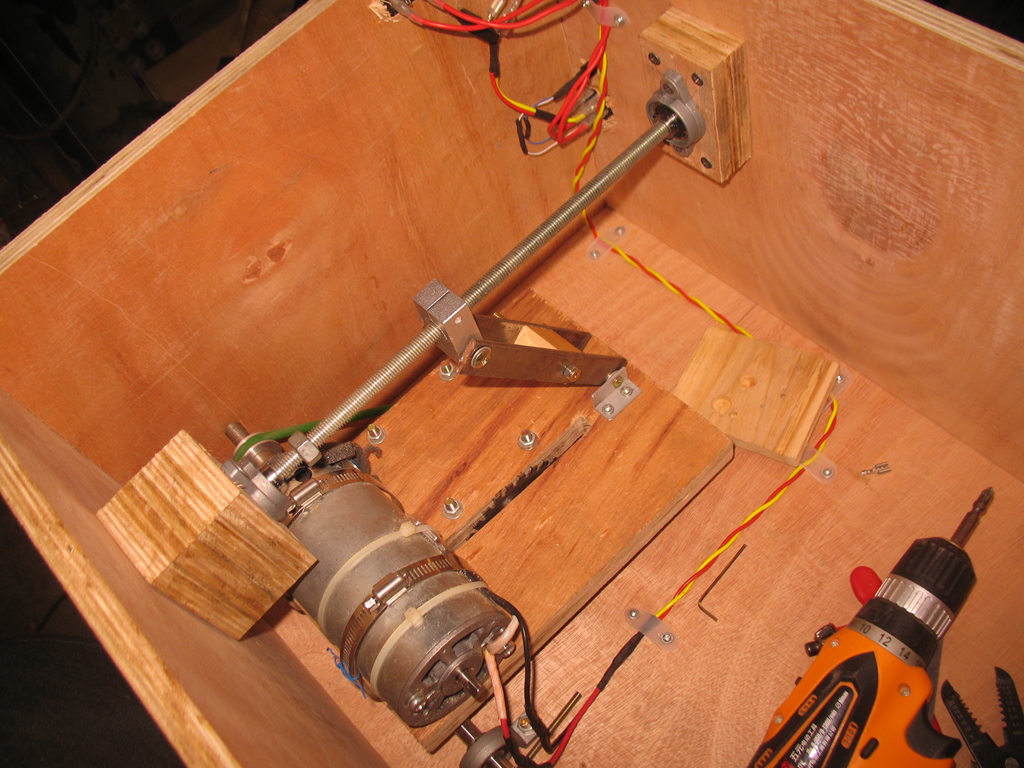

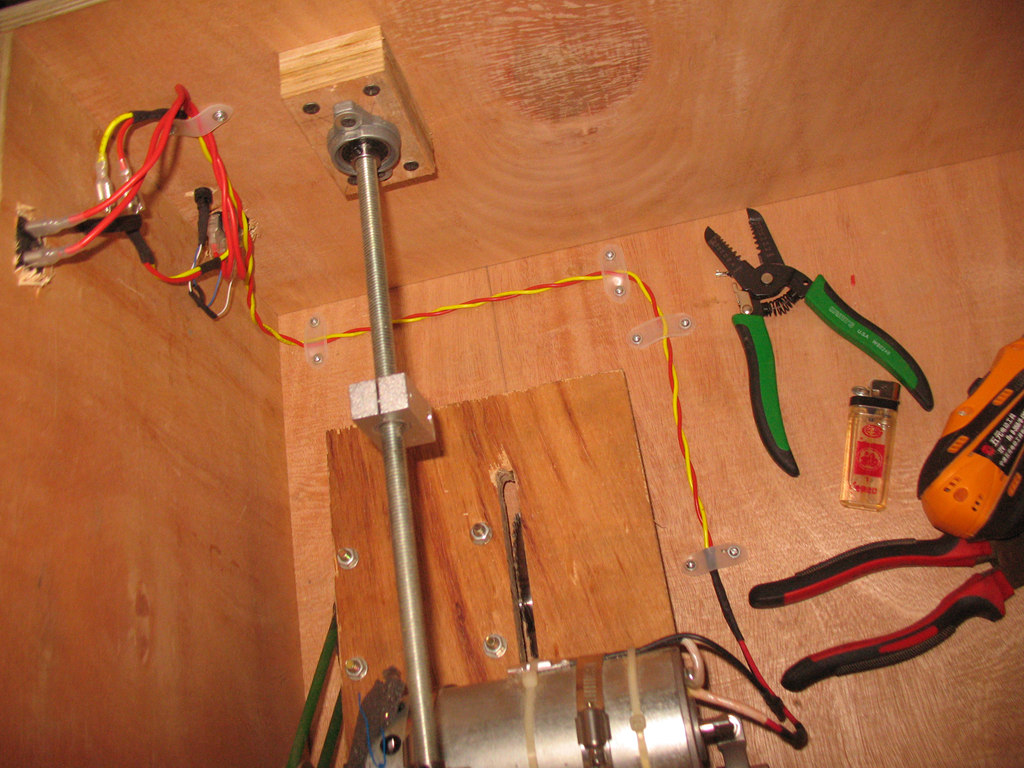

作为线夹使用，布线很乱，不过避开了活动的地方，还能用。

5 H' Y+ ^' T" J3 p% V% o- w
. W$ F* }& m8 R; p8 i7 m) c

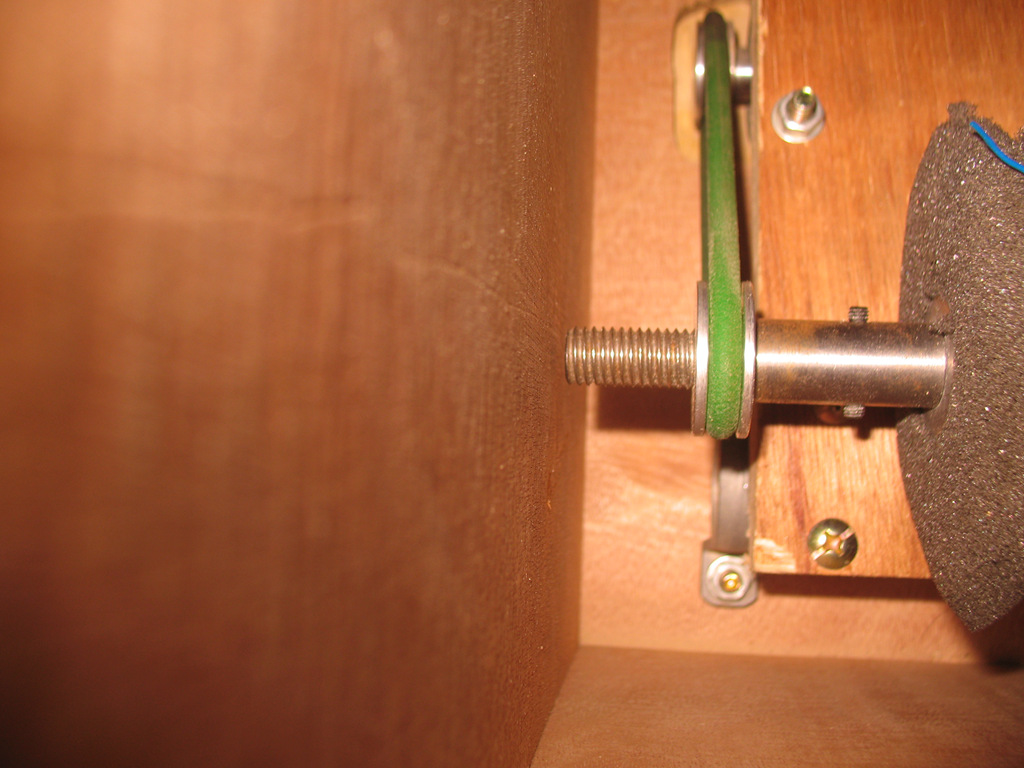

电机加长轴的螺纹差2mm就碰到侧板了，这是我追求锯片尽可能往左偏移的结果。

$ d' C- N' \6 I, p, J0 K

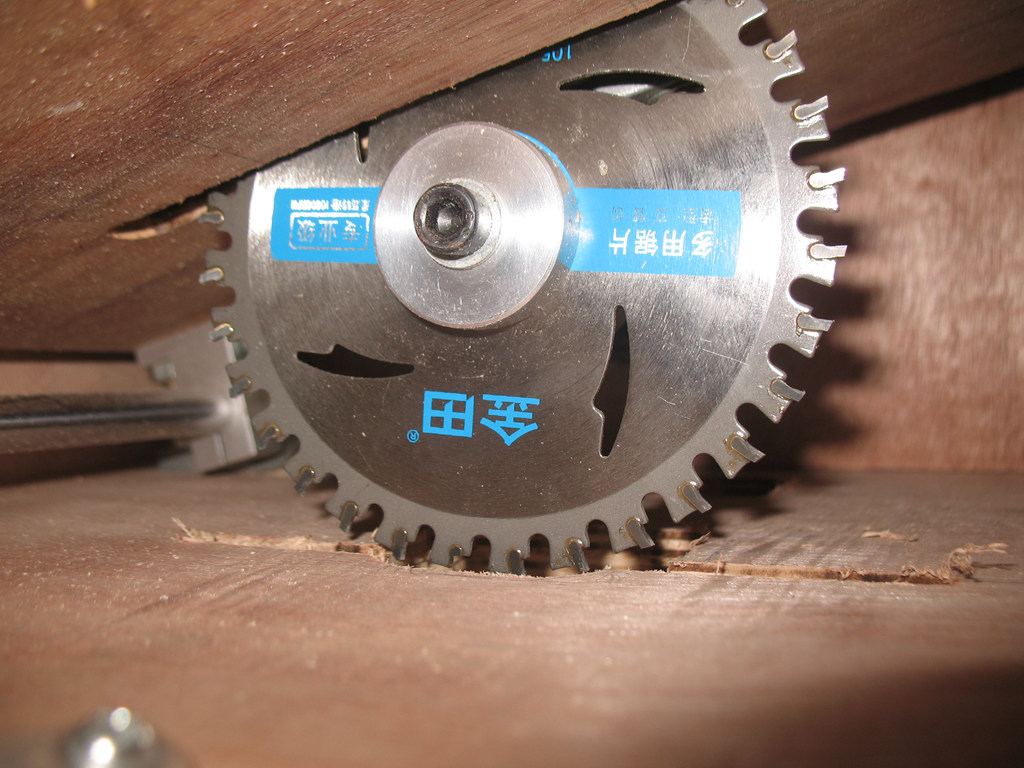

" k  j& \5 `  c, T+ k7 m" ~锯片降下，基本到极限了，刚好够换锯片。因为我的轴装得非常靠近台面远端，仅仅是为了让台面近端的空间更大一些。远端可以加延长，近端不好加。

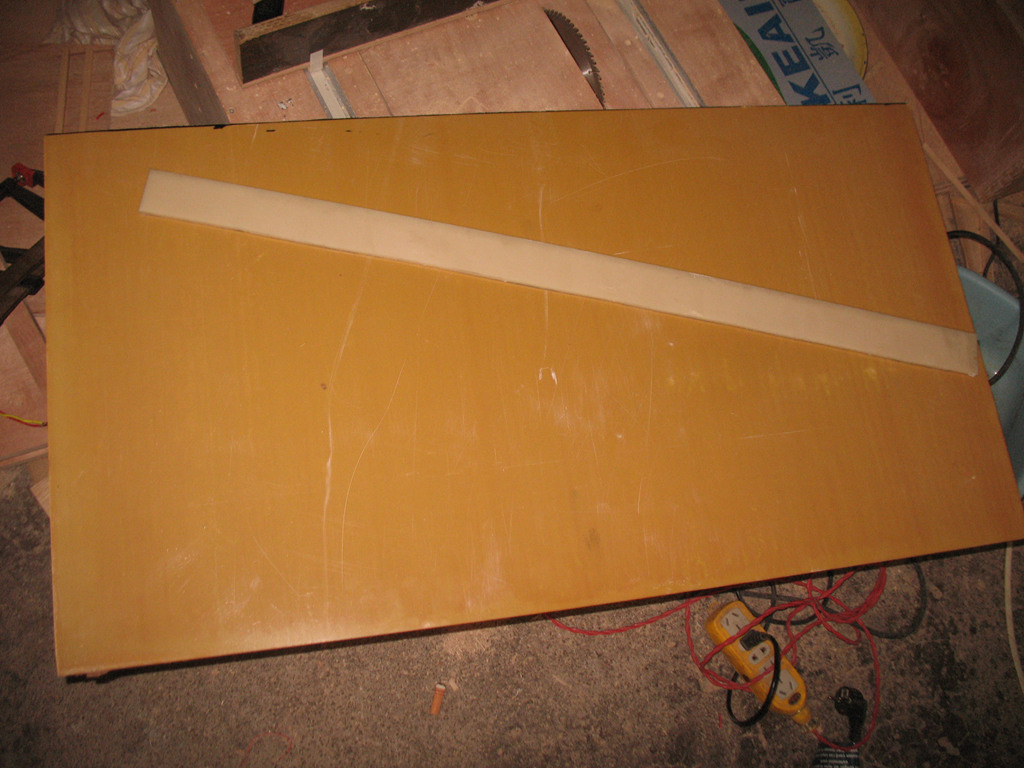

下午跑去城站路买了一块环氧树脂板，2mm厚，1米长，55厘米宽，同时叫老板切了一小条尼龙板。尼龙板可能靠山会用到，先备货。一共70大元。

- V" S# S9 H+ t$ h
找一条4mm厚20mm宽的铁条，锯两节。顶上磨个圆弧，以避免可能存在的干涉。两个铁条叠加后夹紧钻孔，以取得同样的孔距。顶上的孔4.8mm，下面的孔6mm。
7 Q- C% {; O, k; c& [+ g
5 B! K* ?& b1 G3 R
: B% w/ K$ O+ ]& w* s6 ]
, z! c( [' D4 b1 y# y( k找一条角铝废料，锯两个小段，做成这样。6mm孔是两个铝片夹紧以后，整体拧在木板上，再钻的孔，这样两个孔离底面的距离就一样了。

# t/ V; w: l' J4 H0 M5 D


! l4 k: T# u2 Y5 z1 G3 ^' L试装发现铁条顶端不好控制平行，于是在铁条中间钻了孔，垫了块木头再用螺栓紧固，这样就平行了。

% S2 Q9 b8 \# F- `, N8 h7 M  E

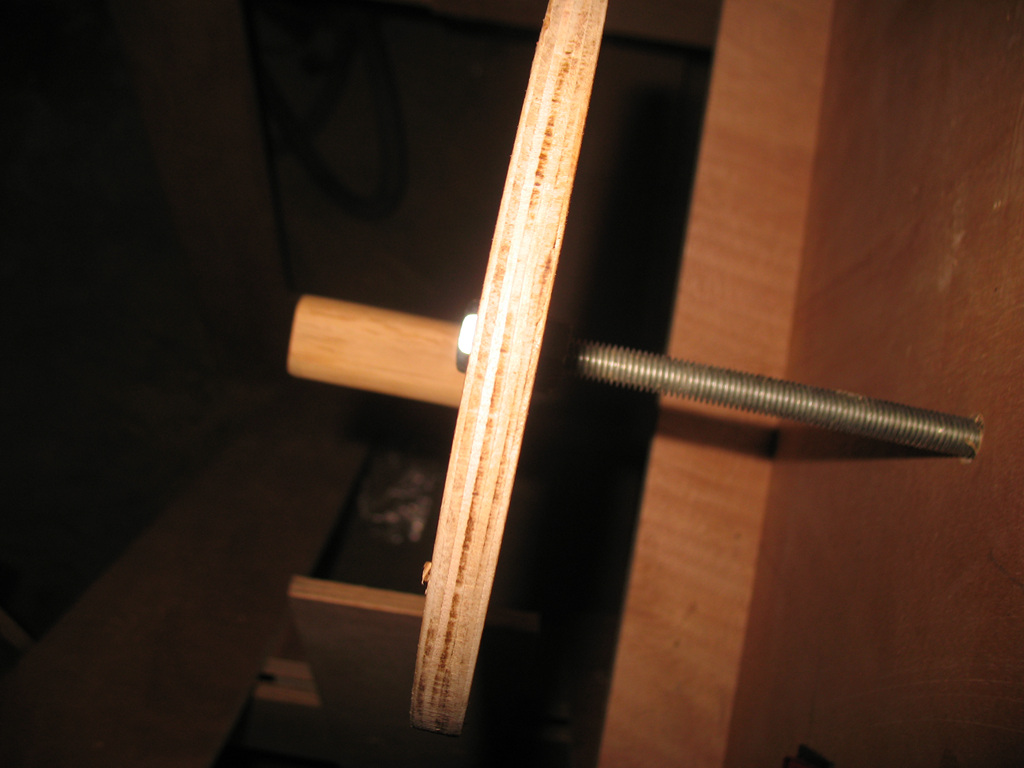

把一个M10螺母磨薄，先拧进螺杆2cm，然后手轮中心钻8mm的孔，螺杆硬拧进去，非常费劲，但手头没有8.5mm的钻头，只能将就了。最后在手轮外再拧一个M10螺母，然后内外两个螺母互相拧紧，手轮就非常非常牢固了。过几天另一个包裹到了就把外面的螺母换成圆头的。


8 [! j3 h  q  _  T9 B& b
# A! s: ~0 y3 O: I# Z, e

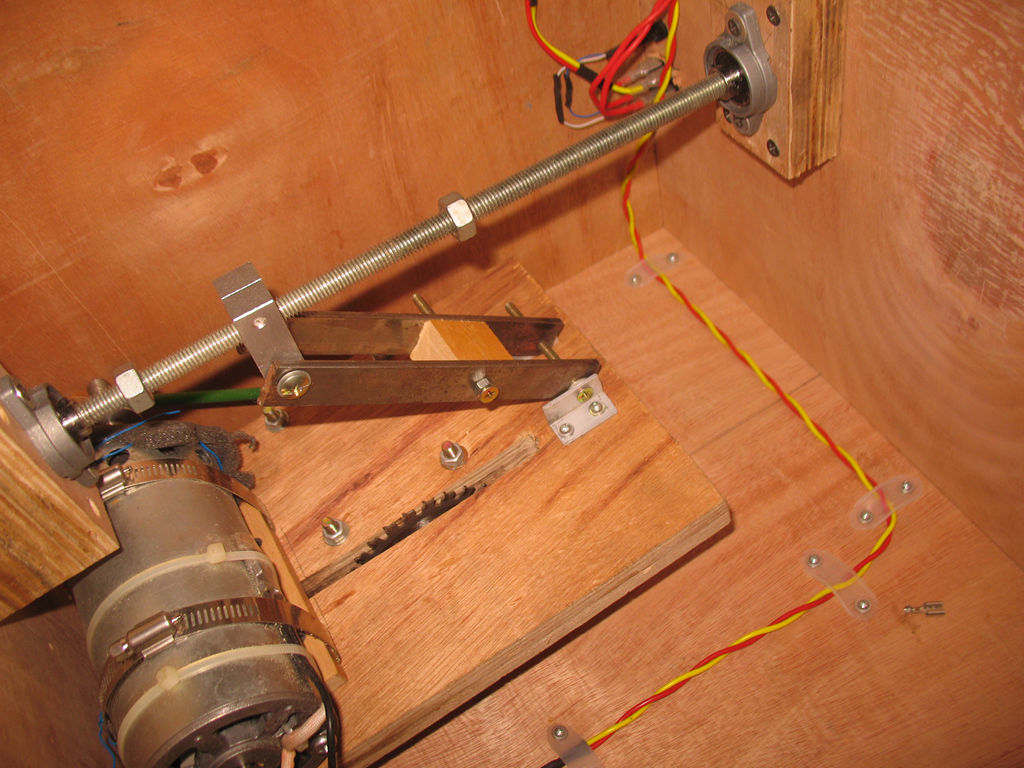

1 ]) s+ y5 B9 p2 s2 o; o0 p& I举升系统弄好了，我把连接锯轴底板的铰链安装在很靠前的位置，这样会很省力，而且每摇一圈手轮锯片上升的幅度很小，方便较精确的调节高度，缺点就是需要摇很多圈。。。
$ k$ k" `& ?# h6 U( A. _
& q8 e+ t% z3 p  e' `& d' x* @5 \9 Q
" X& D* n$ X( r+ c- I. e* T1 W

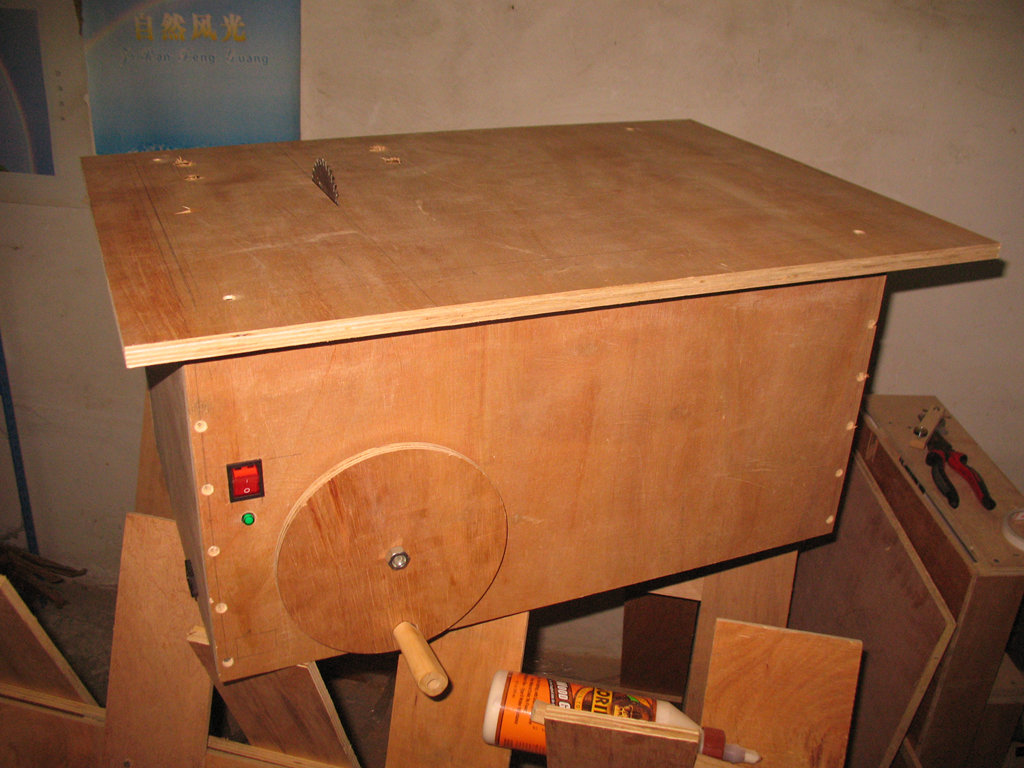

, s* }+ M0 I) G总算可以不用倒立了，来个全身像，手轮目测手柄太长了。。。。台面500深720宽，身躯420深605宽300高。
7 K2 j& ]7 q+ B" P/ Y, n
$ f4 c  z& n' l% k# ^# `0 ]5 ^' g

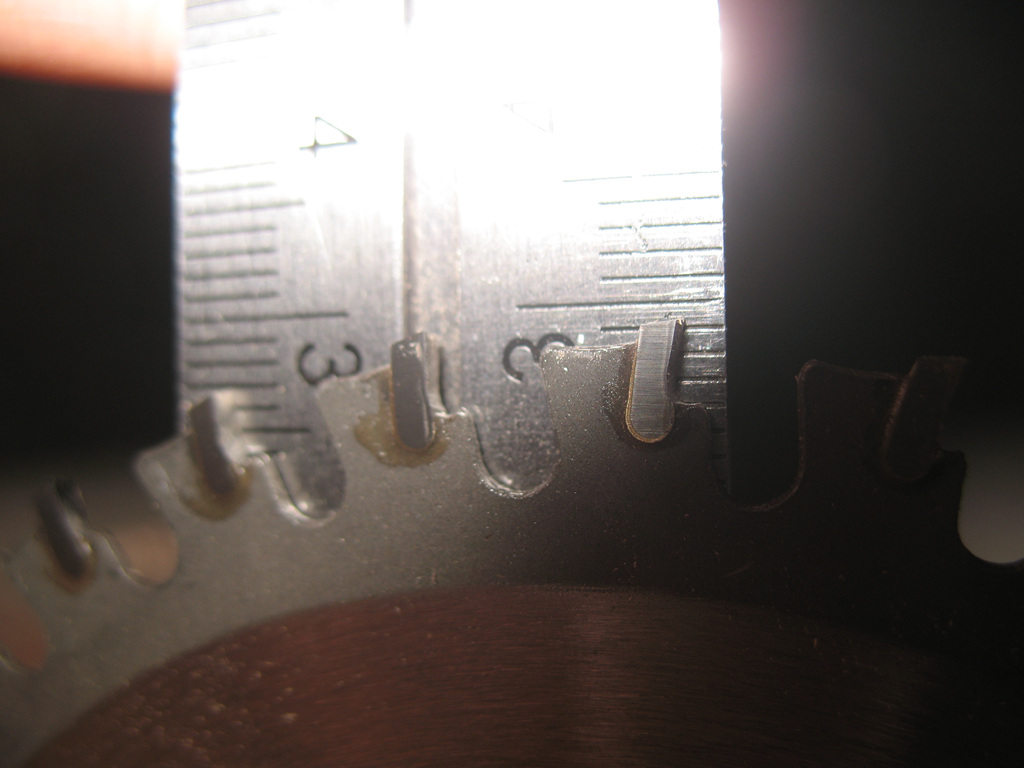

' P2 u4 q, w4 M) ^升到基本最高，大约目测是29.3mm锯高，明天镂空台面换上环氧板，估计能突破30mm大关。
+ A1 {0 J* R: u$ j" j+ Z1 G2 a
  S1 e1 c5 Z- Y3 L5 q6 \: v4 K今天进度很慢，因为大多是弄铁件，比较花时间，没弄多少东西天就黑了。

" x0 [3 {8 H: L6 o1 p0 y未完待续。。。

树叶开心

补充一下：
从台面刚好不露锯齿到锯片升到最高，需要摇54圈。
锯子装箱以后，声音小了很多，可以算小惊喜了。

树叶开心

本来举升系统的铰链轴打算用圆形车刀来做的，都买好了，发现要弄个卡簧的槽很难，就用螺栓做轴了。

lvchunlin

lvchunlin 发表于 2014-2-26 18:57
来逛逛，看看。

我这里进度没法快哦，我想也想快点啊。很多东西都需要人帮忙加工，我没有加工铁家伙的能力，设备不全。我觉得你的小台锯，40x40的够了，T型结构那里注意加强点，铝型材的强度应该没什么问题，小台锯也不会开多大的板子，力量不会很大。

海默123

  请问楼主  那个220v直流电机怎么连接交流220v的, 用变压器 还是光加个整流桥 , 我看网店说直接,整流桥一边接直流电机 一边直接接市电220V,你是这样接的吗 ,安全吗?

树叶开心

海默123 发表于 2014-2-26 20:54
请问楼主  那个220v直流电机怎么连接交流220v的, 用变压器 还是光加个整流桥 , 我看网店说直接,整流桥 ...

我用整流桥的，安不安全不知道啊，反正带电我是不会去摸的，我就是交流电焊接在引脚上加了个热缩管保护一下不让短路而已。本来想加个散热片，后来查资料说可以不加。

海默123

树叶开心 发表于 2014-2-26 21:02
我用整流桥的，安不安全不知道啊，反正带电我是不会去摸的，我就是交流电焊接在引脚上加了个热缩管保护一 ...

/ U  Y8 A( k# V9 W0 F% m; a0 F: w/ g$ W  谢谢楼主了，回复这么快！ 刚在看后边的的详细过程，没注意到回复，不还意思！能用就放心了，我对电路连接不懂，多谢了！

白沙烟

顶你楼主，想看看你的升洚结构及自制的木齿轮。
