自制小台锯

树叶开心

白沙烟 发表于 2014-2-28 22:53
4 b" J+ P# z+ m( ]3 P9 H3 z兄弟挺佩服你的diy的精神，祝你早日完成作品，另外提个作品中的建议，把升降螺母件重新钻孔，也就是吧孔移 ...

现在升降非常非常轻松,轻松到锯片降到低于台的位置以后,手轮的手柄自重能让手轮无法在水平位置停留,会因手柄的自重转动到6点钟方向.不过升起来以后暂时就没发现这问题,不然我还得考虑在手柄对称的位置加个螺栓可以锁定手轮.因为电机重心接近上面的铰链垂线,所以升降机构几乎没多大力度压下来的.
另外就是光轴支架孔的位置就高一点点,不到1厘米,我下面两个螺母加起来厚度大概18mm,受力的力臂是螺母方向长很多的.
/ m- W& E+ N$ Y- e) d

老檀木

楼主的这个帖子猪猪看了两个小时才看完，但是，还没有看够就没有了，有点遗憾啊，从中学习到了不少东西，对楼主的动手能力也是非常的卿佩啊，并且帖子发的也非常细致，非常感谢！向你学习！向你致敬！祝你成功！{:1_273:}

lmjs

呵呵。我也有一样的电机，锯轴和皮带轮，只不过买来快半年了，作别的东东一直扔在那里没动。
1 k" e! e+ Q* s8 i8 y/ g' |- F! |现在想直接做大尺寸的台锯，可能这套小的永远也用不到了。
自己DIY没有加工条件是最苦恼的事情，精度得不到保证，导致很多人烂尾。。。。。。。

支持楼主继续坚持到底。

lvchunlin

树叶开心 发表于 2014-2-27 18:40
2014-2-27更新

3 P9 g- x9 n$ j' S/ L千万不要悲观的，每件事情不可能都会很顺利。在失败中总结经验，下次就会更好。不过说实话，你的马达却是小了点。

树叶开心

lvchunlin 发表于 2014-3-1 09:43
$ ?1 P* A2 X# T6 `7 T; |- F千万不要悲观的，每件事情不可能都会很顺利。在失败中总结经验，下次就会更好。不过说实话，你的马达却是 ...

% `! _) p/ Q1 F有点想拆个电圆锯，利用它的电机做动力。

瞎子钓鱼中原

看了半天头都晕了才了解一点点，我水平太低了

lvchunlin

树叶开心 发表于 2014-3-1 11:05
有点想拆个电圆锯，利用它的电机做动力。

串激的声音大。
7 F4 M+ B: q# {

树叶开心

lvchunlin 发表于 2014-3-1 15:29
, c: k; n5 S" t" L+ V串激的声音大。

4 g* _: a* h# V1 D% m3 y+ f( Q刚录了个视频，几个机器的声音对比，现场声音差别很大，但看视频发现声音被压制了，都一样大，遇到大声的时候会自动变小声的。。。这样就没法真实反应它们之间的差别了。。。

树叶开心

2014-3-1更新


( N. R; m( V; u7 ]& J3 i6 u

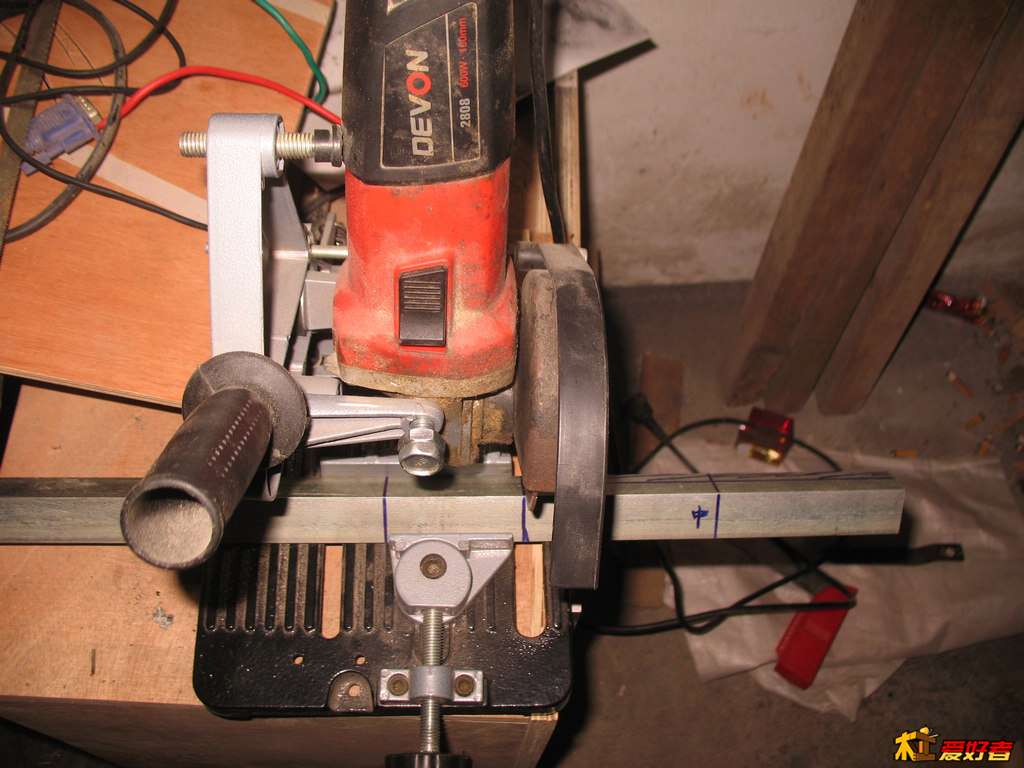

; D4 U7 u& `9 \2 J% W0 N$ N角铁画线，上手术台，准备挨宰。

' |8 j, M7 N- e% S0 F

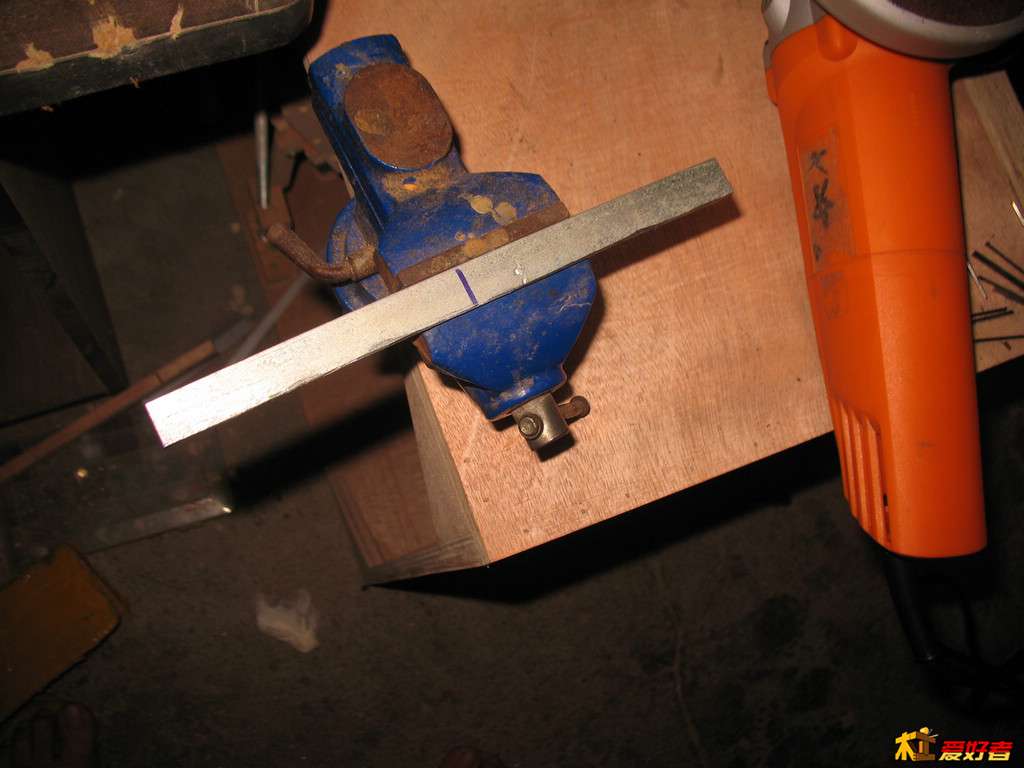

短的一小截钻孔，这是锁定的位置。



5 w! }/ V3 B; d! Q( Q, |大致比划一下。
# G. s) {1 y  P$ N
) G9 D1 d8 b% m) P9 g

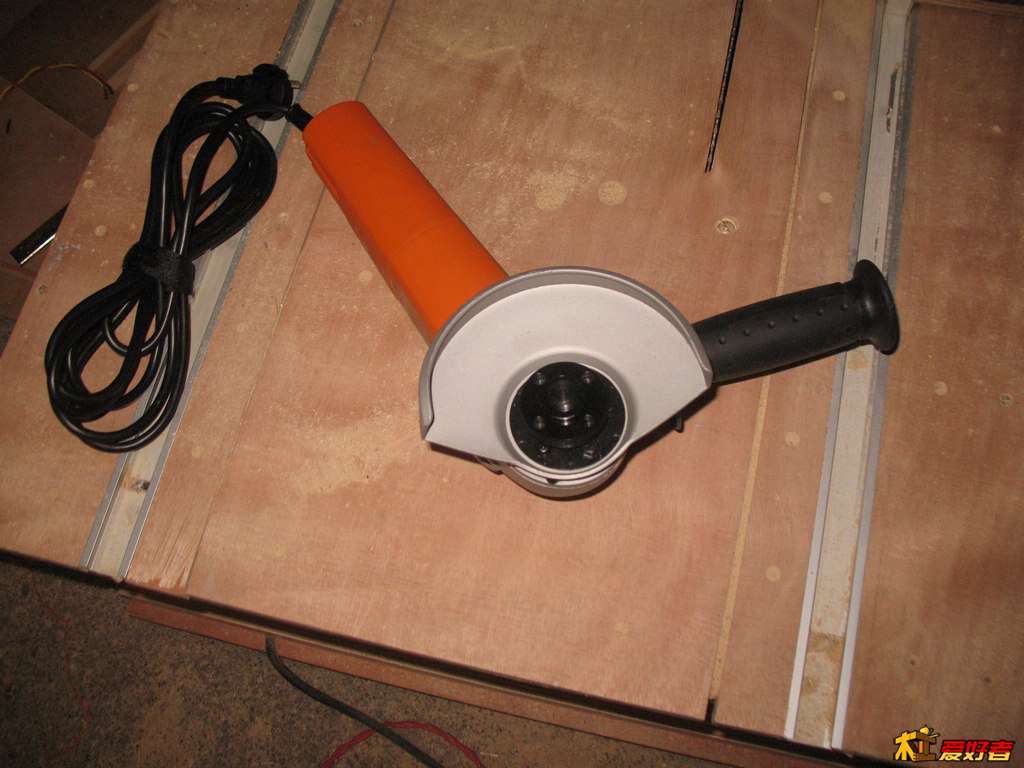

5 _" F! G! n) _4 s$ c下午worx125角磨到了

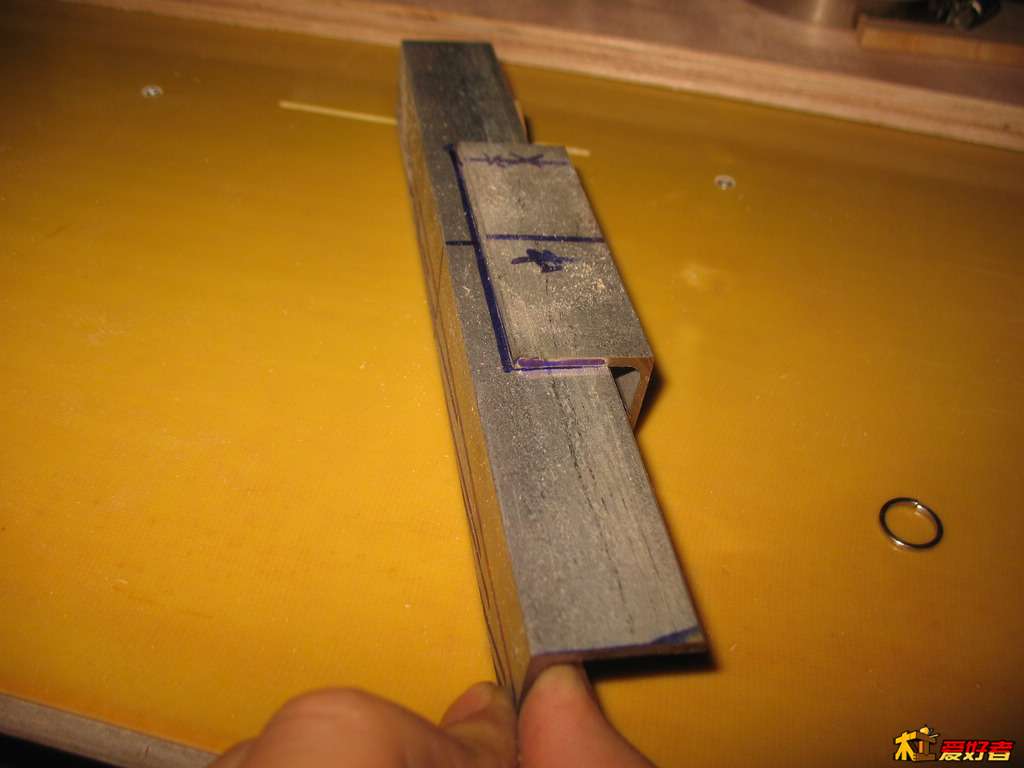

角铁一边切去一半

( C7 A1 m& c6 X+ y9 z8 m8 B+ p
+ d, x3 n* D/ E3 C8 O9 T4 \4 D
! K( g9 [  ~9 Q# b. ]: T余料打算做横撑，钻沉孔，玩了比划一下，发现有个孔钻错了，还好不影响。

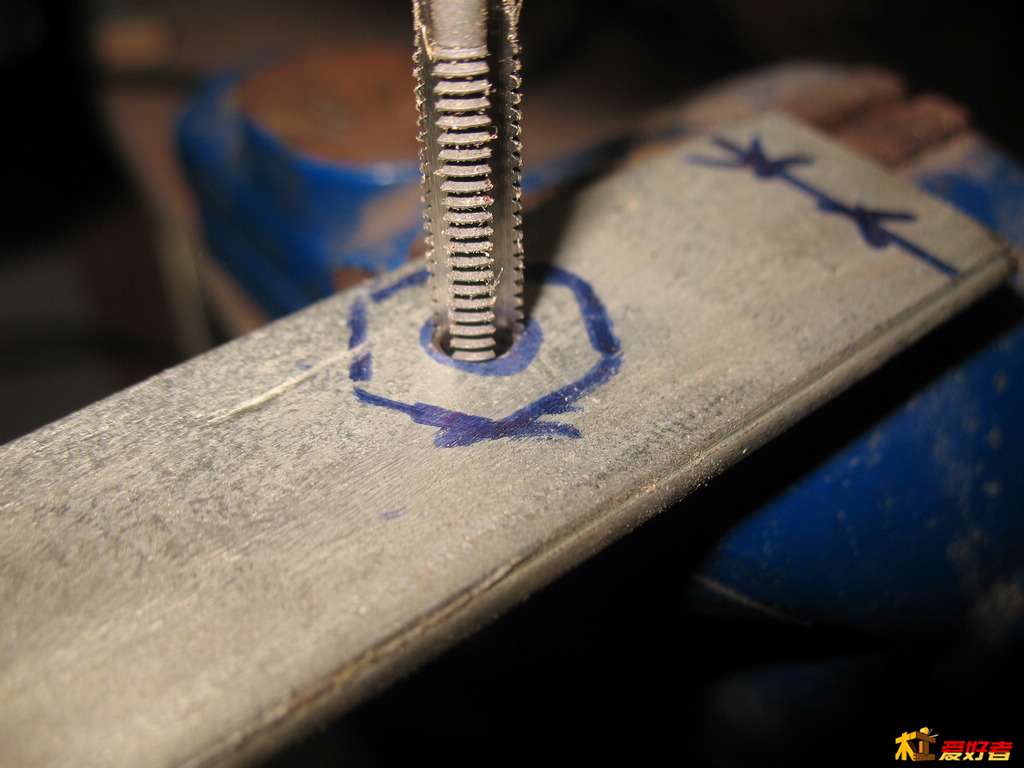

锁定部位本来想焊个螺母上去，后来想想，托人帮忙焊的，尽可能节约人家的时间，所以直接攻丝，M6.

' ]9 f  _3 n; I4 H& _3 ]& q

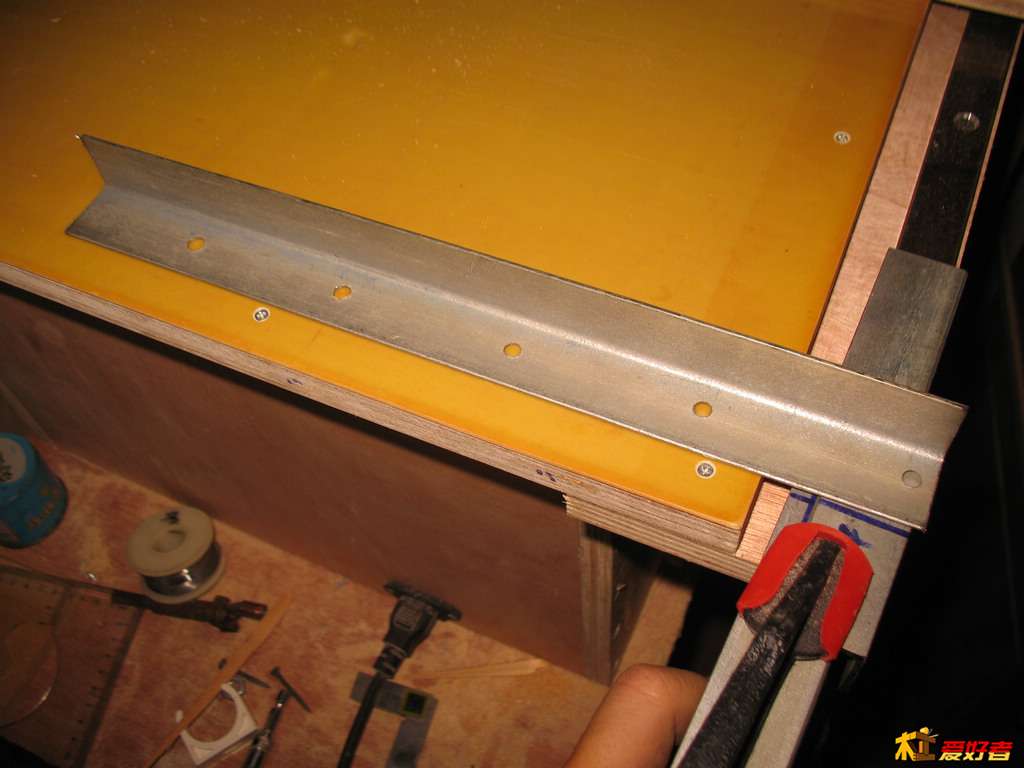

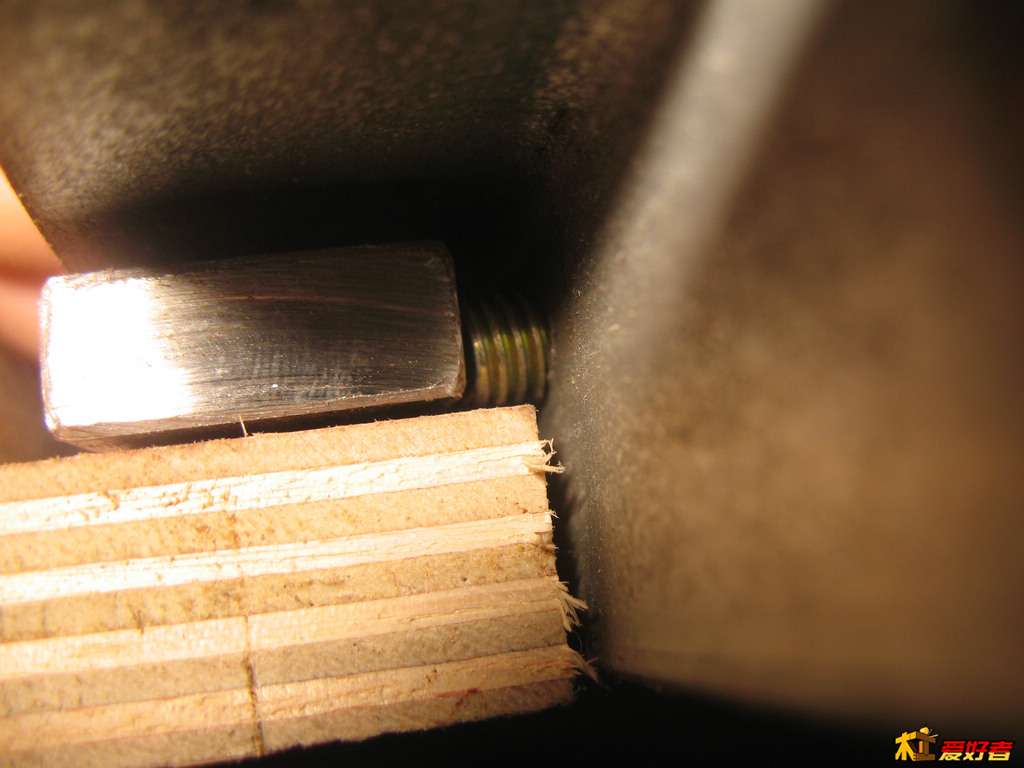

' R( k8 Y# [5 s) f$ V0 r0 Z大致摆放一下，锁定螺栓刚好对位置。
% X% X( ?3 c5 H5 ~: f* ^
! m/ l0 V! s% z" J4 e另外今天又试锯了一下，可能是那天直接锯了20mm的橡胶木，皮带发热过松，使得锯后面的觉得动力很不足。今天直接锯12mm杉木板，感觉还可以，速度和倒装的140圆锯差不多，没有那天那么大阻力。
: P/ M/ r& i4 }( H, A- O
/ }6 ]! b  w4 |
; [8 F' P) B( c
! u/ e/ i4 x. X% }

靈魂吥鏾

I  服 了YOU

白沙烟

楼主的毅力和执著令人佩服。

苦竹

楼主应该发个开机测试视频

树叶开心

2014-3-2更新

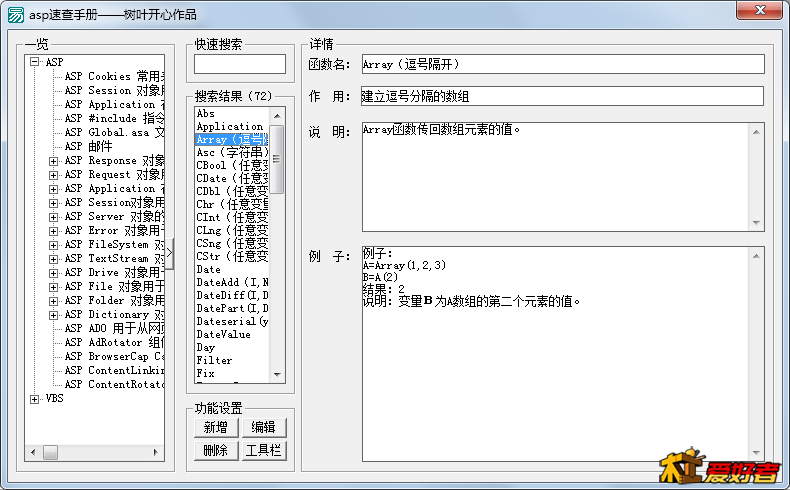

, _- [0 N/ d6 H4 i一天都在忙，有朋友江湖救急叫帮忙弄个ZF的收费系统，BS架构的，原来找软件公司，钱被人骗了，东西却又没通过。我都N年没做网站了，脚本函数都忘得差不多了，为了增加开发效率，写了个简易的速查软件。
7 A" \! w0 M4 h; r1 c( \

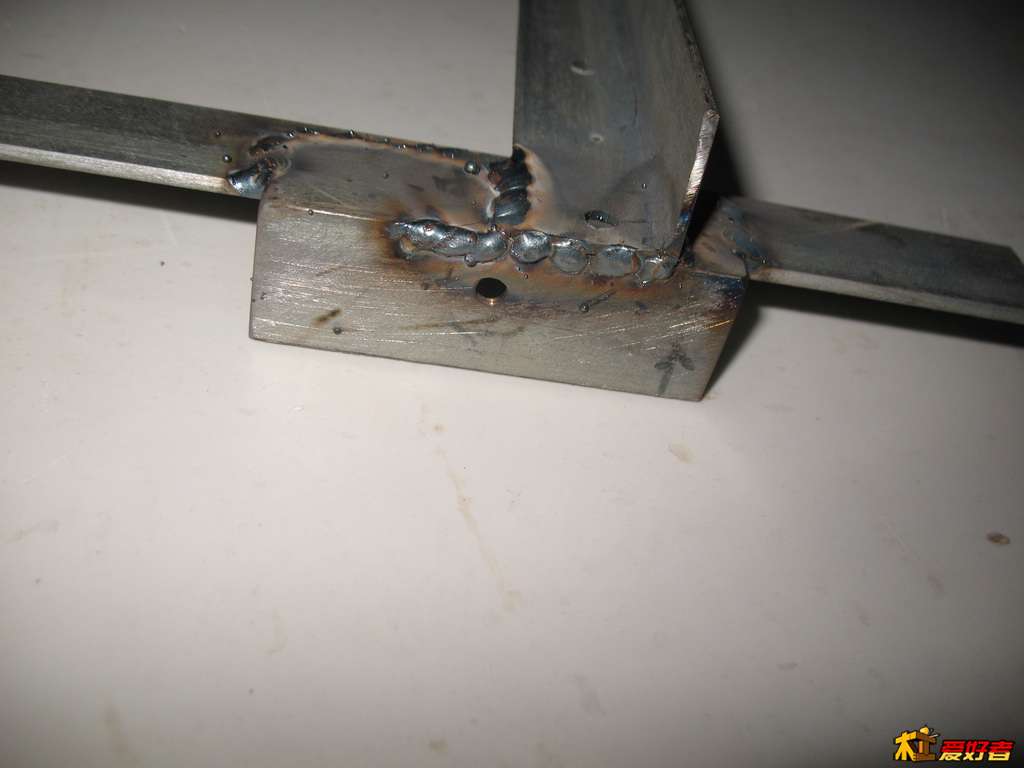

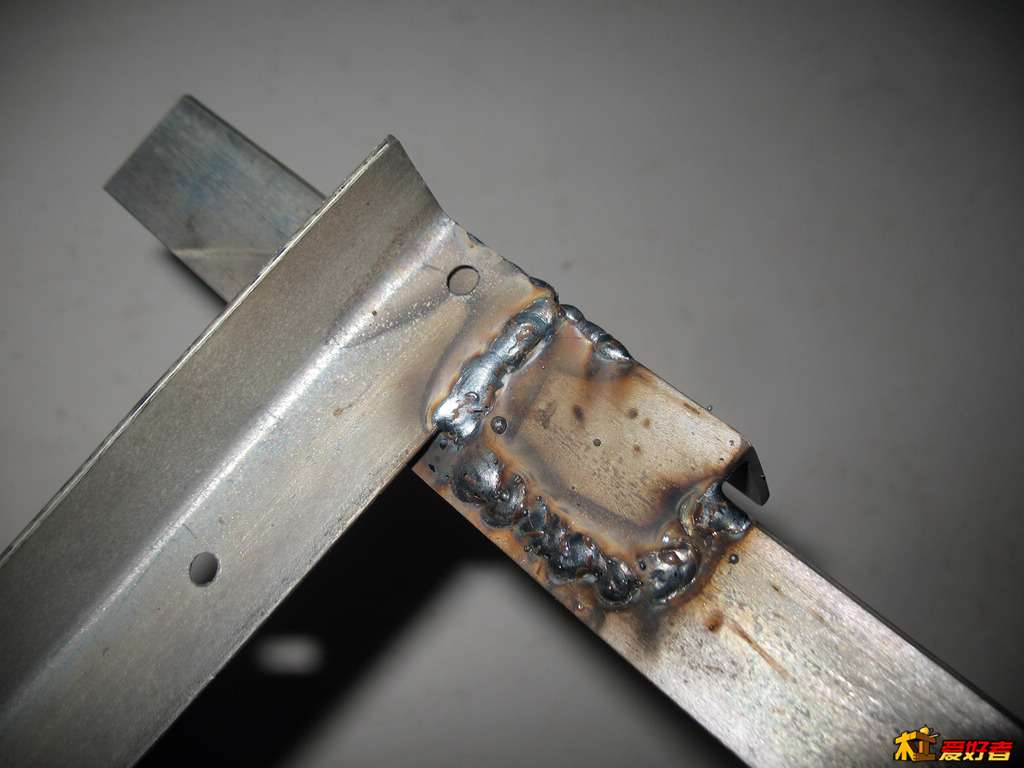

3 U5 J7 T; p- P9 `8 d2 F1 M8 y: f忙到下午才有空，拿着角铁跑出去，花了五块钱让人焊了一下。
) |1 c+ F- o2 @
% M; T, I, |* S: F; ]+ p
! I. i. o: H6 X2 `8 z
: S9 j6 Q# D8 S! V2 f

虽然不是什么鱼鳞焊，强度还是没问题的，明天继续了。

玉林的朋友可以到体育路去看看，什么钢什么焊什么铣床车床都有，我以前一直不知道。

斜阳

/ K  h. \" E  r# N1 a1 h6 ?" w我也买了楼主同样的电机 电机是不错 可是 配套的那个12mm出轴转接器 同心度不行，两边的几米螺丝怎么调整 转起来都画圈………………
/ p+ S0 L9 M# f( [) r% b7 i
1 i! A( Q& U4 D3 w# k" [主轴就用10mm的内六角螺栓，把角磨机前面的锯片夹拧下来，10mm轴承座 就是几块钱的 手转还可以，估计速度快了肯定好不了。 所以用了电刨用的皮带轮， 这样可以减速三倍左右，转速一千多 不知道是不是太慢了 呵呵

斜阳

树叶开心 发表于 2014-3-1 11:05
有点想拆个电圆锯，利用它的电机做动力。

/ J+ G3 J5 `8 K8 o; X. F8 ]电圆锯都是串激电机，噪音大吧，如果用电圆锯的动力，那还不如直接倒装呢 呵呵
那皮带轮，皮带都要换了，就相当于齿轮换皮带了
