2014-3-3更新。。。
4 U# x7 S. \- L7 o1 W1 B
( S& O9 S, s7 ~( ]

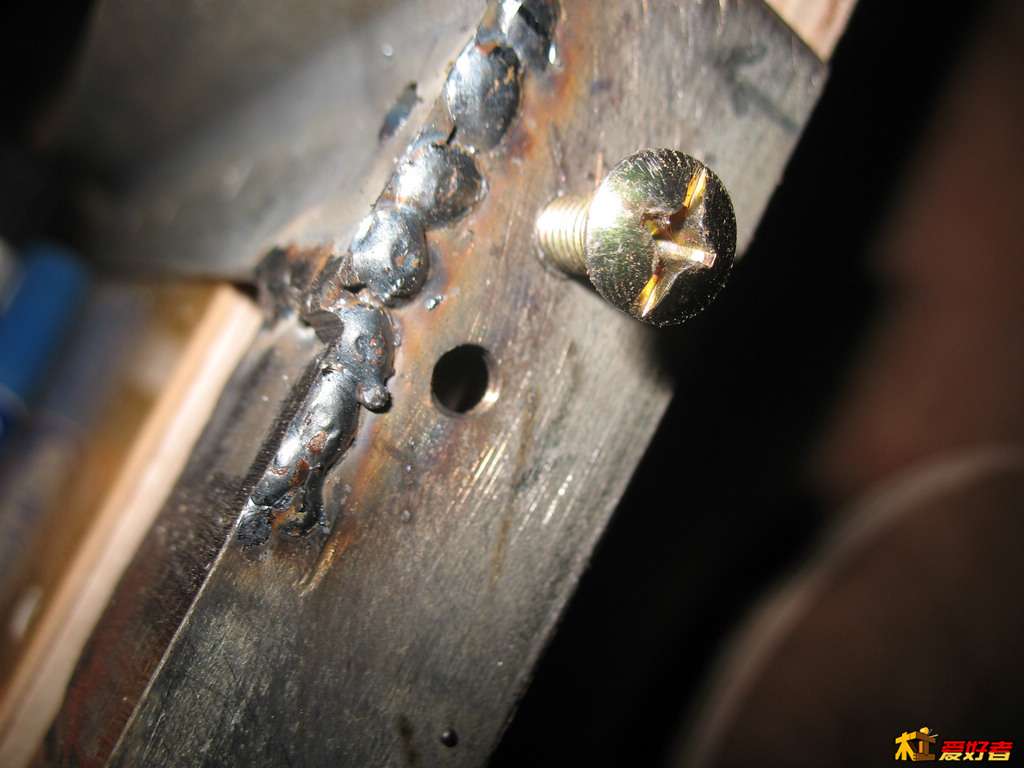

1 q5 o' y6 B& V$ b- I怕锁定旋钮干涉到进料，于是悠哉右边的地方重新开了个孔攻丝。
; M1 y9 ?) g8 k% {% V6 b* m
/ u; Y$ R j4 m& g. }/ }" R+ g K
8 v. B$ W$ n, t; y

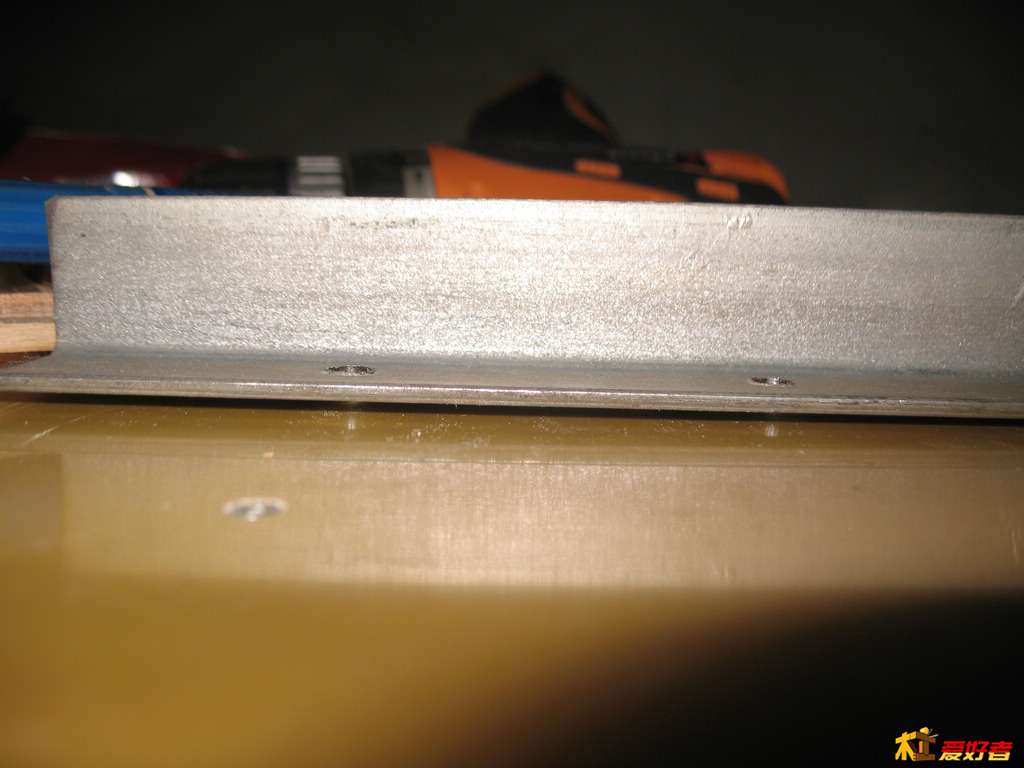

锁定以后，发现上翘严重。。。仔细一看，是焊接师傅没有焊好，和横头的不是垂直的，往上翘。. ?; X' {% Y1 ?4 C- s) L
1 C/ |2 S8 v& M" K; r因为空间实在有限，没法做那种弹性铁片的结构。我决定利用尼龙的少许弹性实现靠山和锯片平行度调节的功能。 K1 V" @9 a6 ?. ]3 B i, X( k4 }
$ f# L6 D8 E7 W" |, `1 _! t, g' N. \) g9 _& b

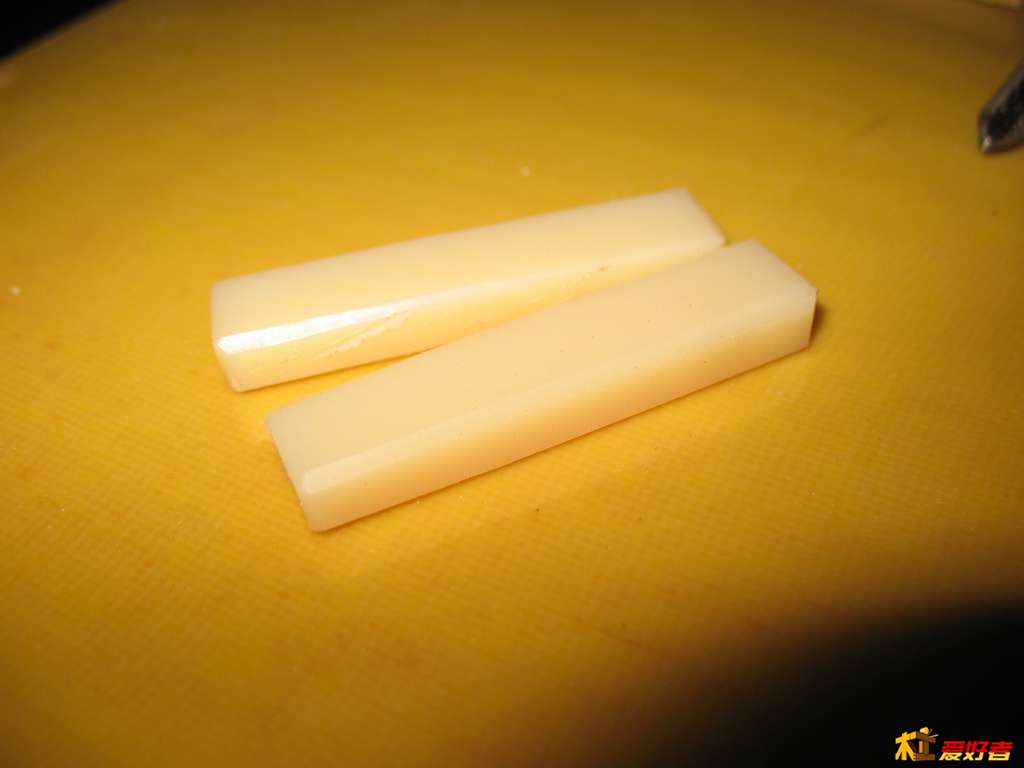

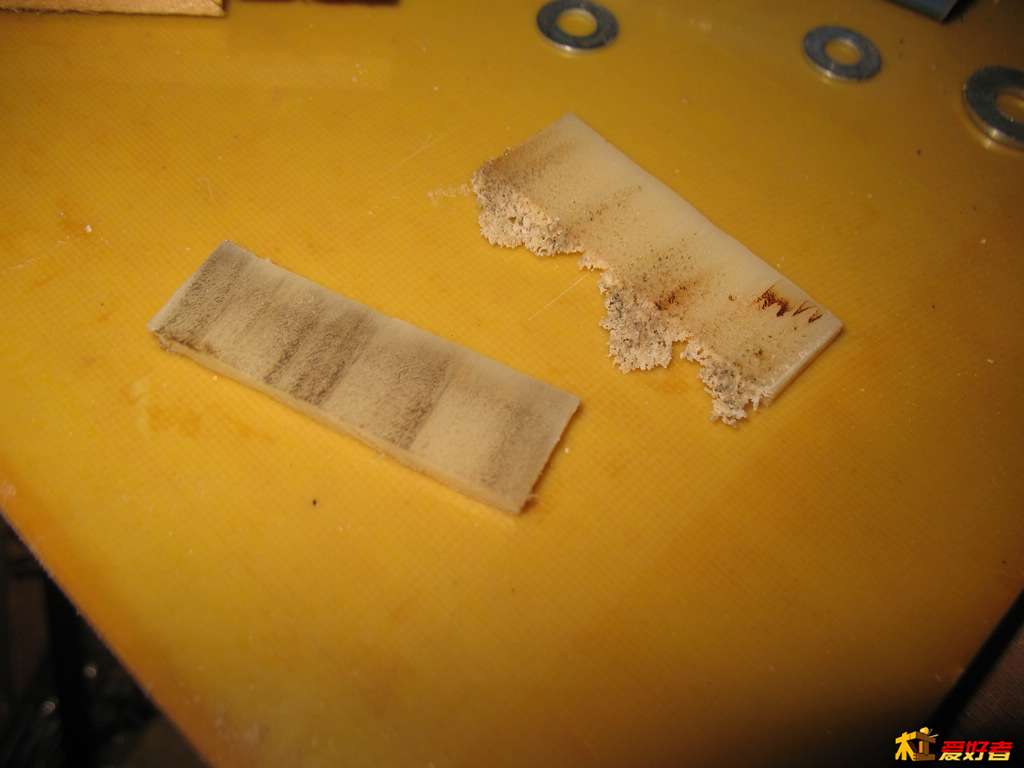

. _7 n5 F" X3 C2 |, S先不管了，这个以后可以修正。切两条50*10*6mm的尼龙，用凿子修边。
( t( f+ G- q" o( V; Y0 ~* c! l4 @9 X! u

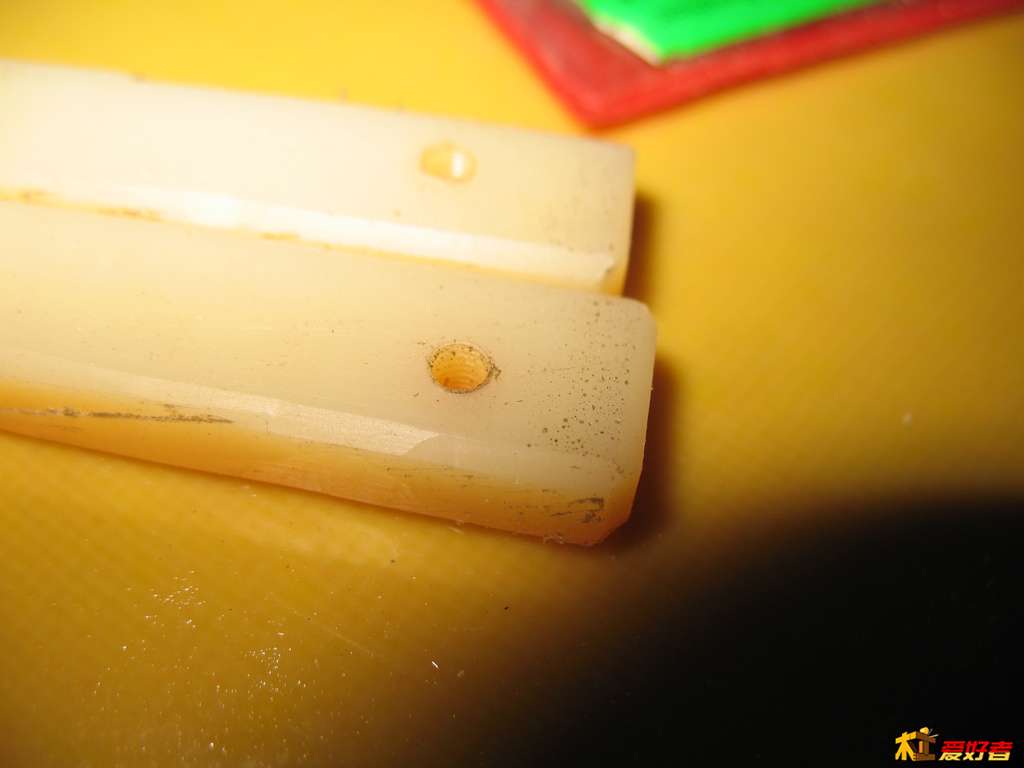

% G/ w% P5 T6 P在一头钻孔，攻丝，M3螺纹的。. G- ?5 \) _/ s8 Y0 v* H
* T1 \ M; ~& W( O

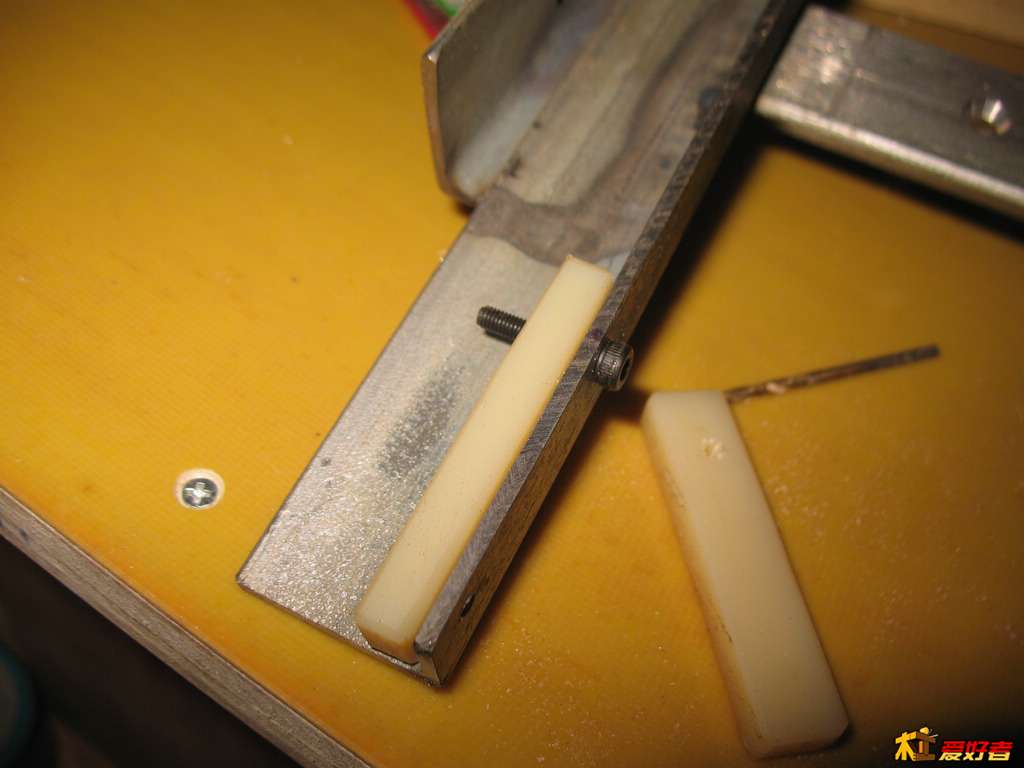

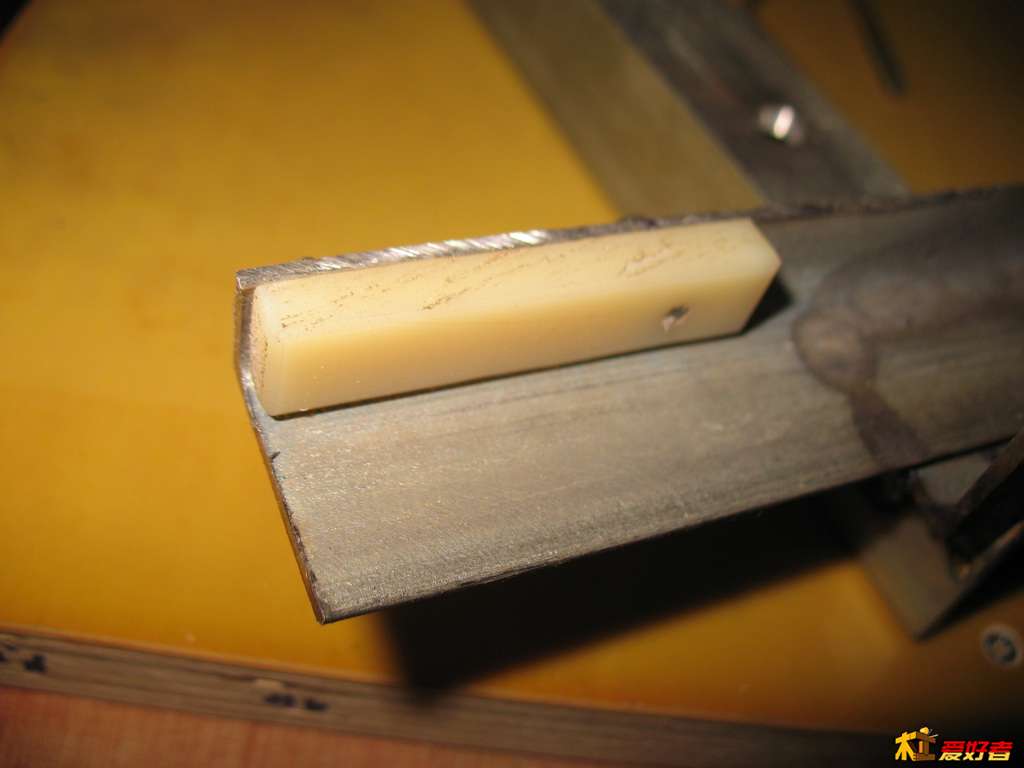

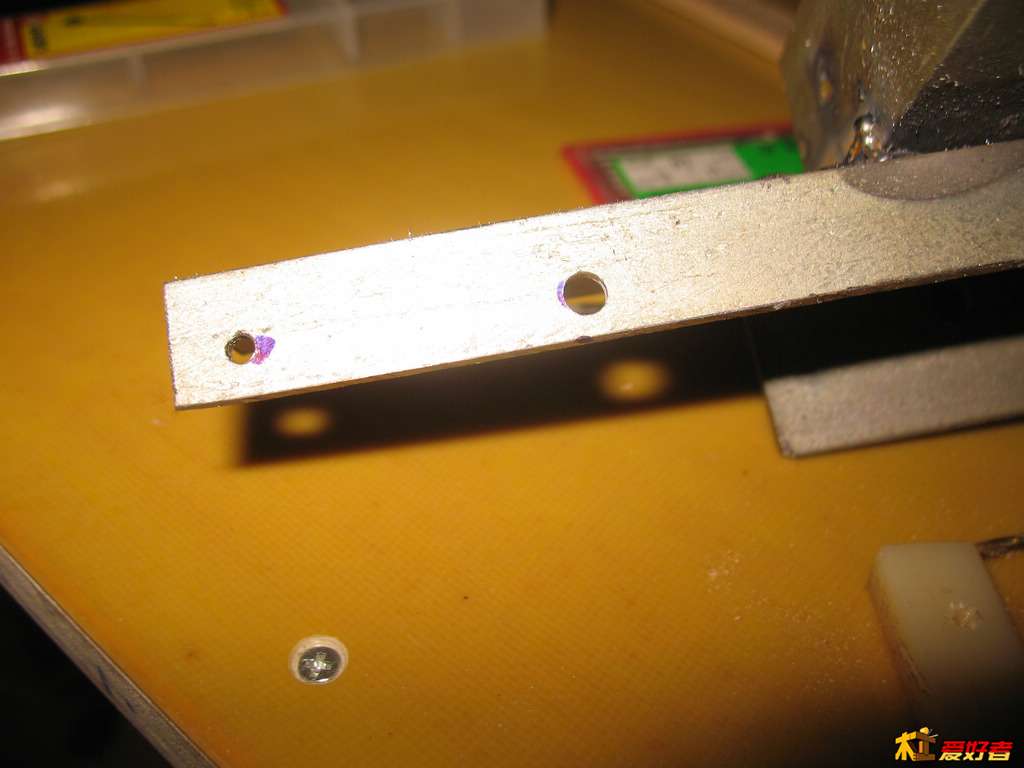

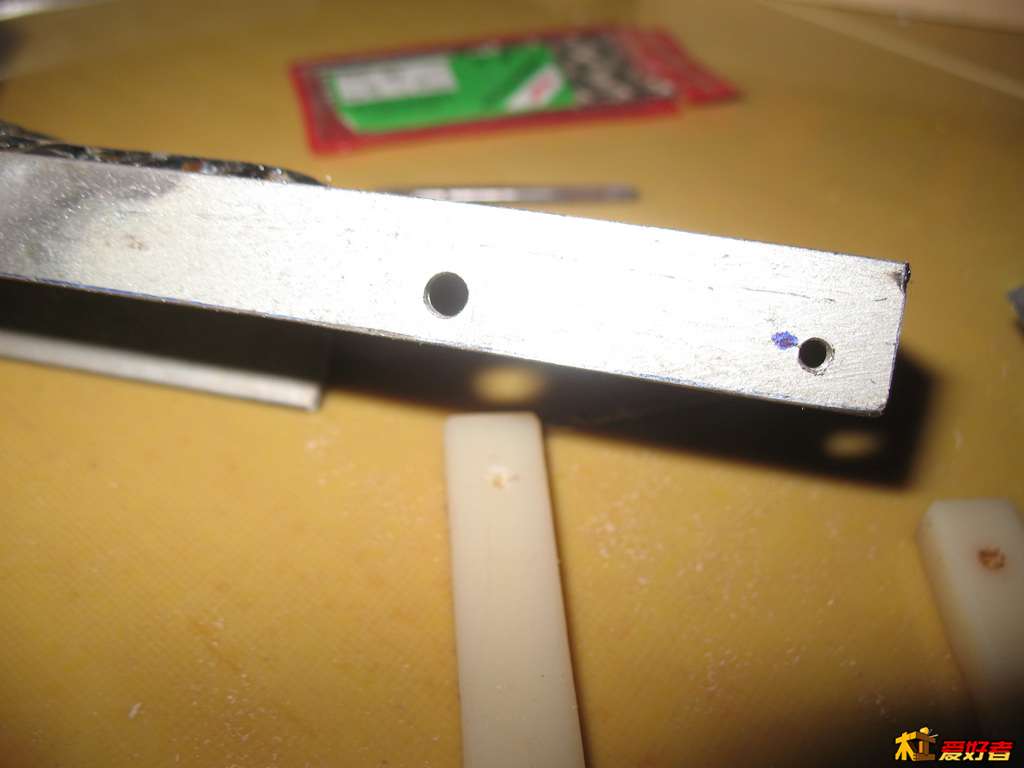

靠山横撑的两边打孔，靠中间的是4mm的孔，给M3螺栓锁定尼龙片的，开4mm的孔可以有1mm的空隙调整位置。
& s6 u# q7 H5 h. ]6 R. z靠外侧的是M3螺纹孔，给拧M3机米螺丝的，负责调节用途。
9 |5 W+ ^4 ]% ^8 L$ }3 u/ ?5 P& D
9 q R5 @( B) w' ^; k
( L( i' `* l+ Z, g" x另一侧也是如此，焊接好了再开孔，难度很大，台钻用不了，手电钻开的，攻丝也是，丝锥扳手无法转动，被靠山挡住了。最后用电钻攻的丝。
) d8 _4 G" G- n$ o. \
+ ?1 u$ o6 M* ]" Q( e6 m; M
& h2 S: W) J( n4 Q" h6 ^拧个内六角螺栓测试，比较结实，不过螺栓比较长。。。* F8 P7 n" D" ]- w# J( c
3 R# t: z# `5 @2 ?+ f/ J% Z3 I
# |) ~+ o$ ?! U7 q5 ^8 W电磨截短之。。。
; ~* g3 i9 @7 J/ z5 ~6 h+ m9 @; E8 t: ~5 ~% f% G/ V
; }8 R( p! c X
) v- i6 r% v9 y( a( }' }, E6 s
2 y a! l0 \7 {4 v8 R6 @

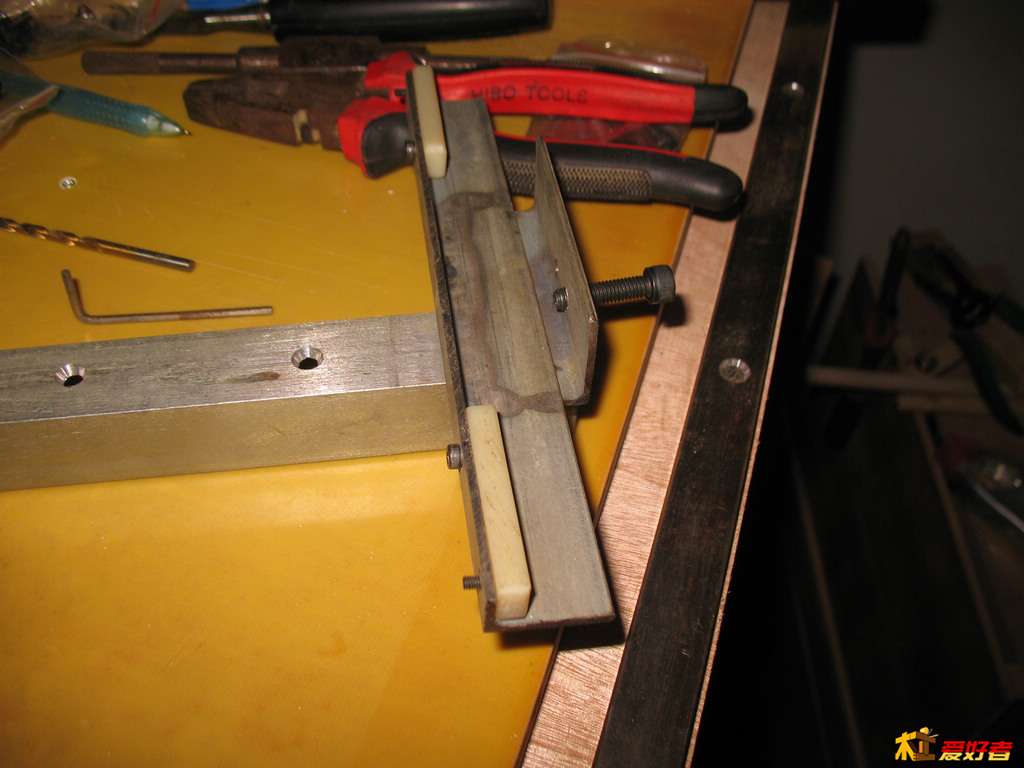

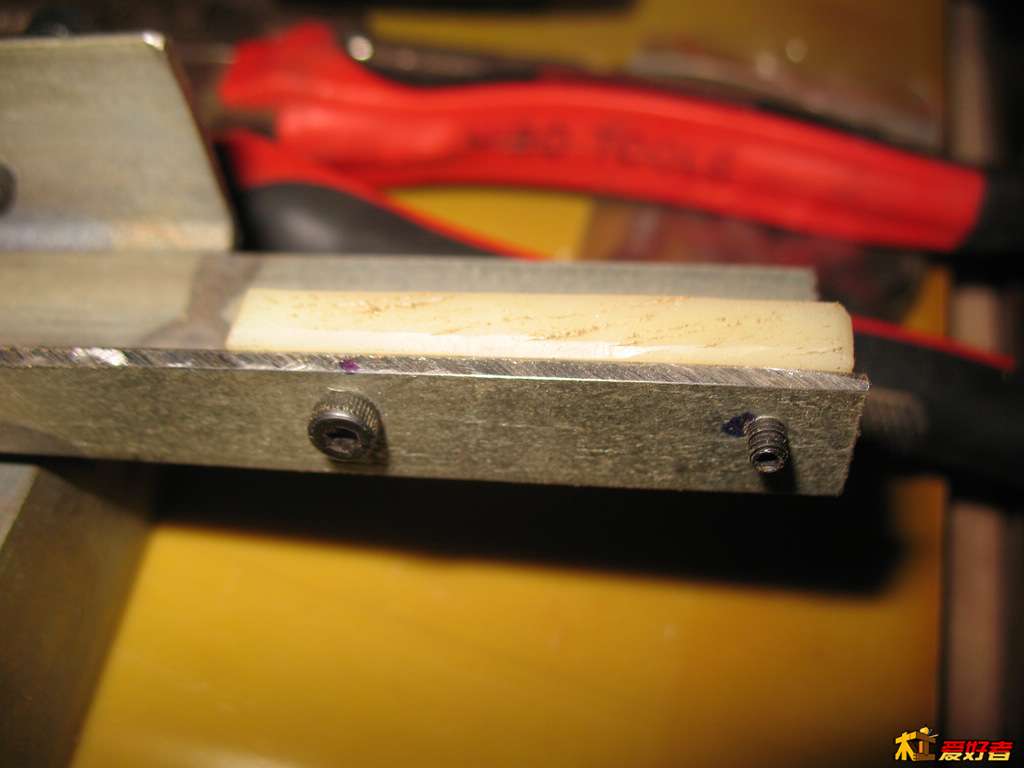

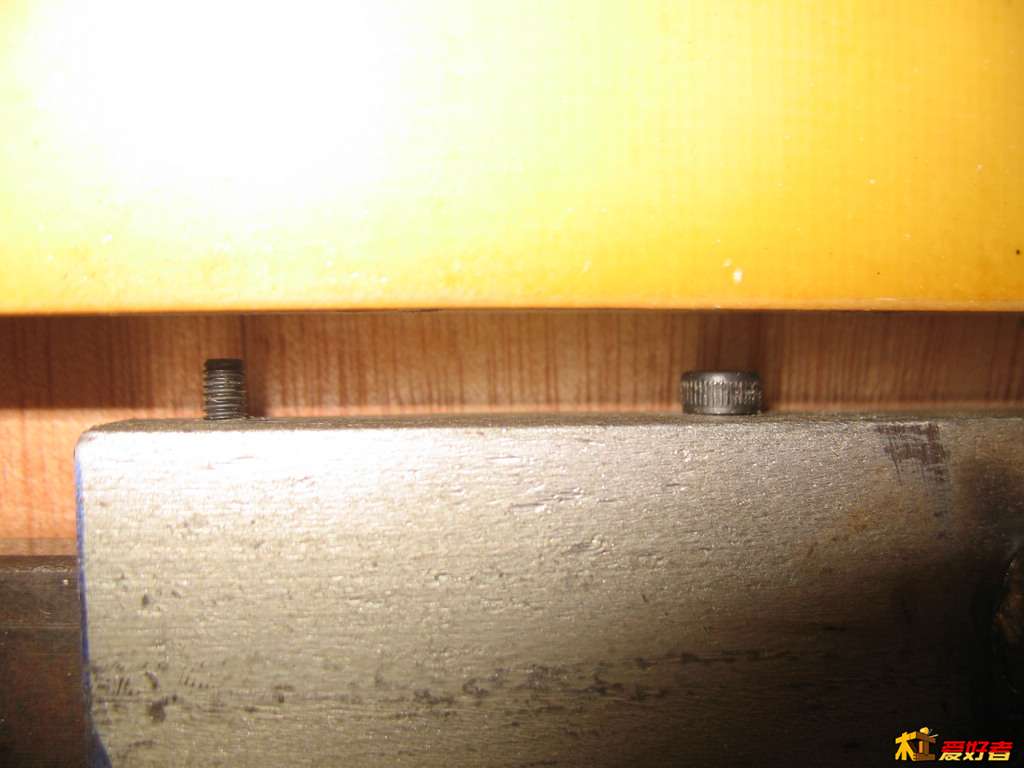

装好后的样子。。。 空间小，尼龙厚，能调节的幅度大概也就2mm左右。应该幅度不是很大，不过两边一起来的话，反应在靠山的远端应该也有将近1厘米了。。。
9 e( k( r8 }9 b8 b/ j( C4 K
+ T" l& L$ d( w$ f

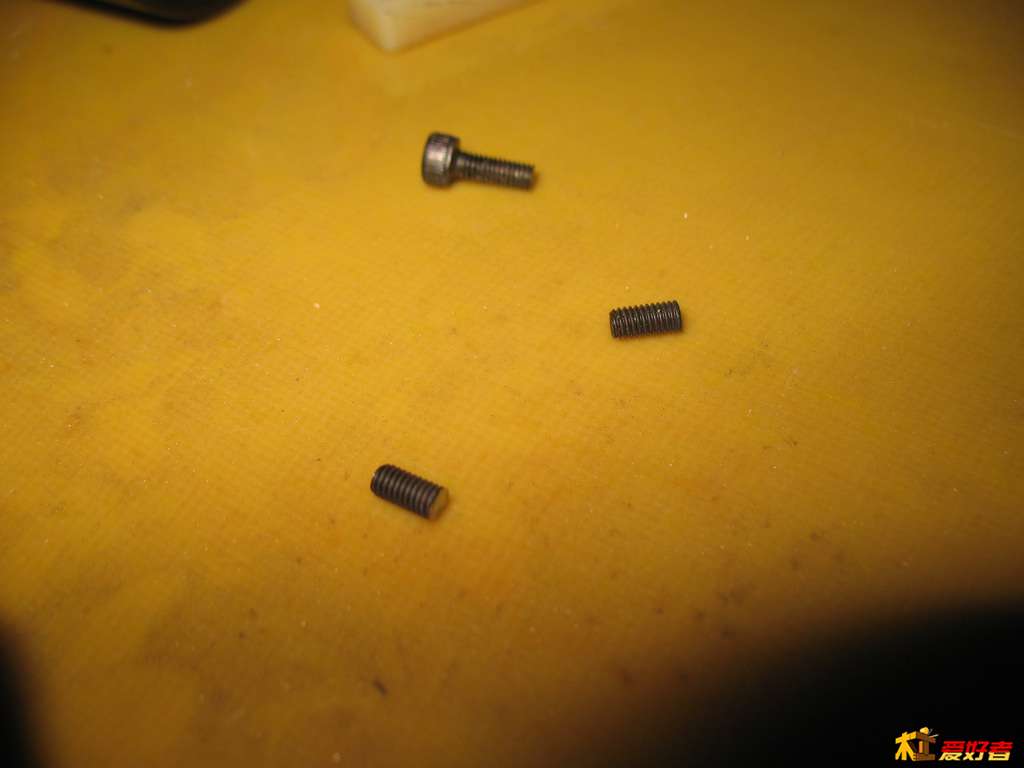

R1 f! N- ~9 v) n6 c/ x% X2 F1 z' v# X机米螺丝有点长，砂带机磨短。。。
' v% V* X4 b$ ~$ p) V7 ^+ w0 i
8 c/ X* @" l* f

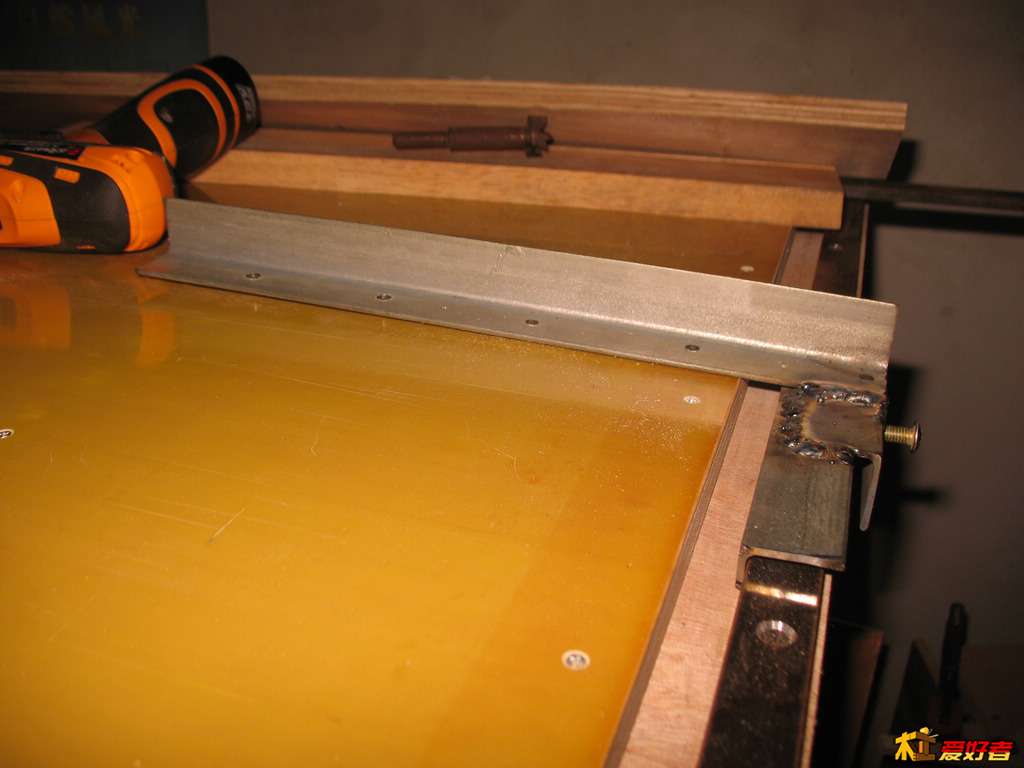

7 O" X4 }: X% w/ o和导轨结合，导轨太薄了。。。才8mm，有点失重心的感觉。想买一根纺织机的四方轨来做导轨，那个20mm厚，应该够做偏心轮锁紧的方式了，那个比较快速。
m4 N8 A5 T V3 R" B; C" y! J+ g! w" ^7 X5 d8 @9 e' f9 _' m6 w

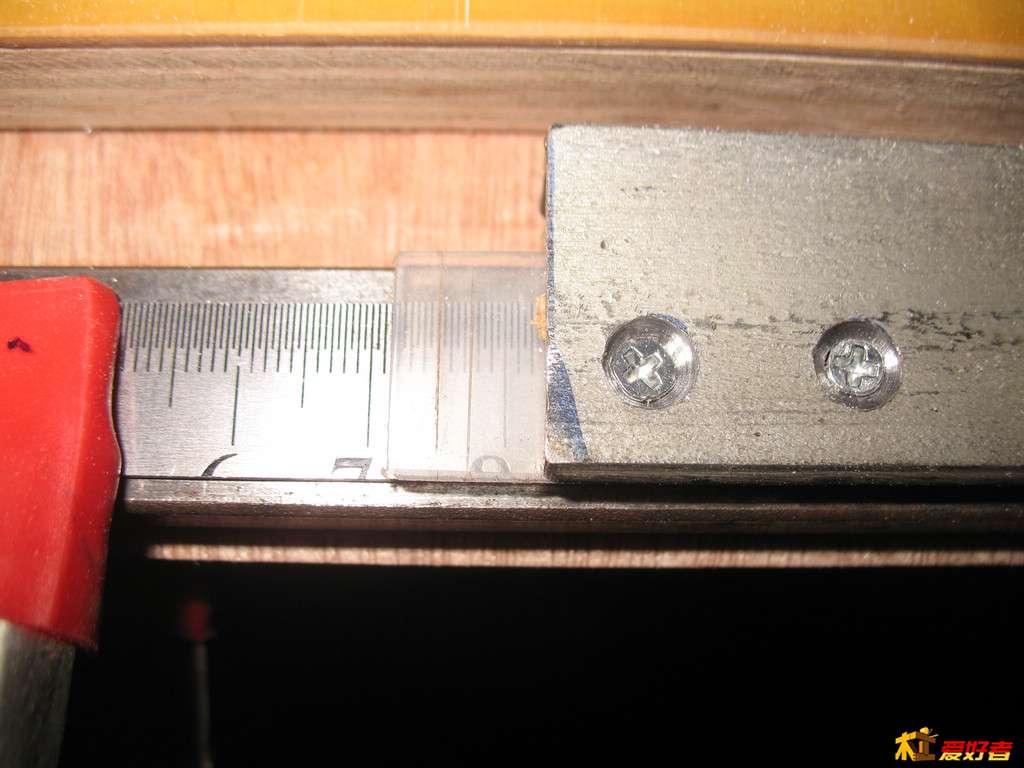

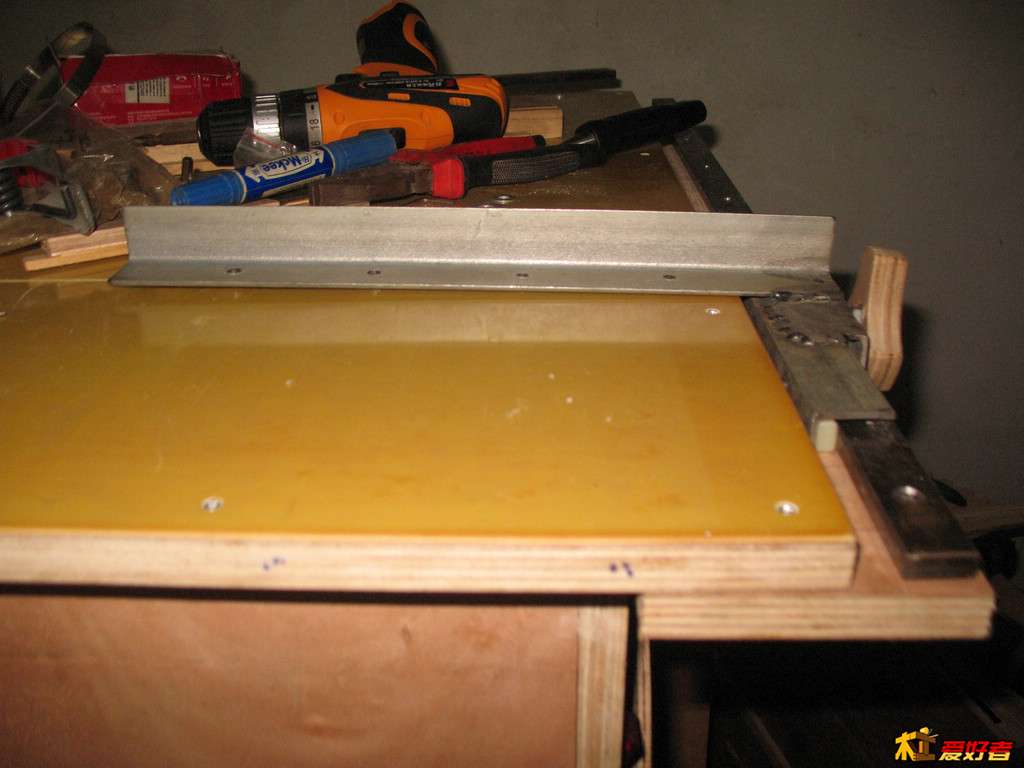

, {# X" h; Y$ w% J: G' d从上方看下来，离台面边沿还有一点空隙。3 a" d3 N: g# l; U# G" s9 \ y) q
# f6 \) z& t4 d- v
- P: N- z; W# E8 h& G

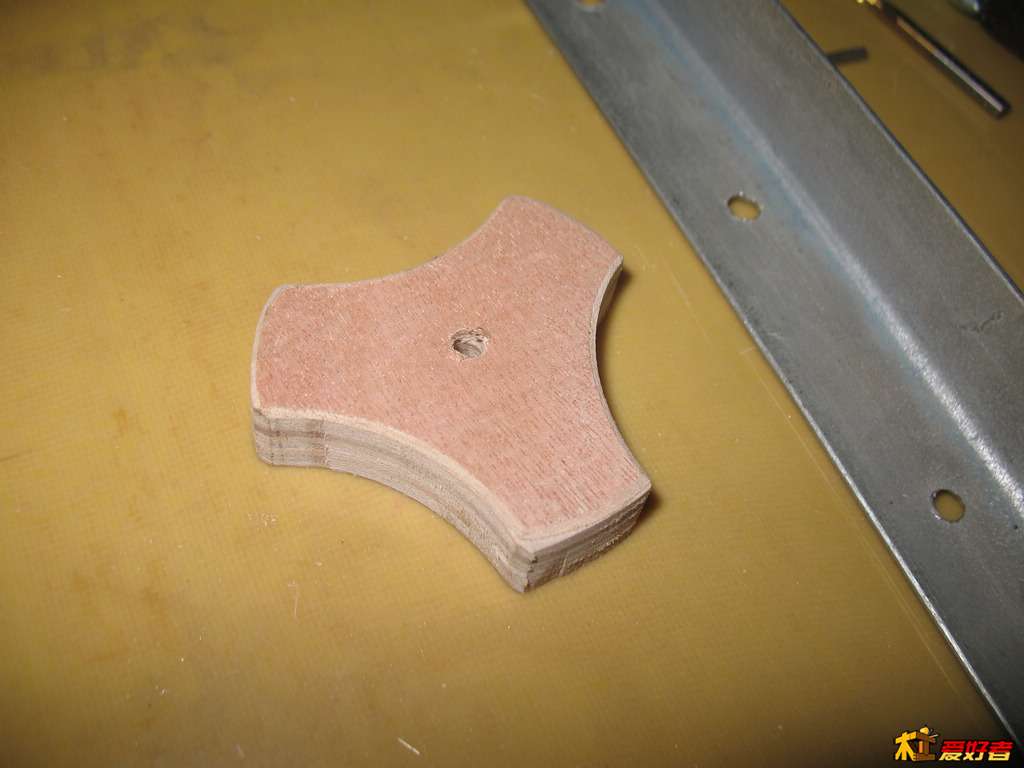

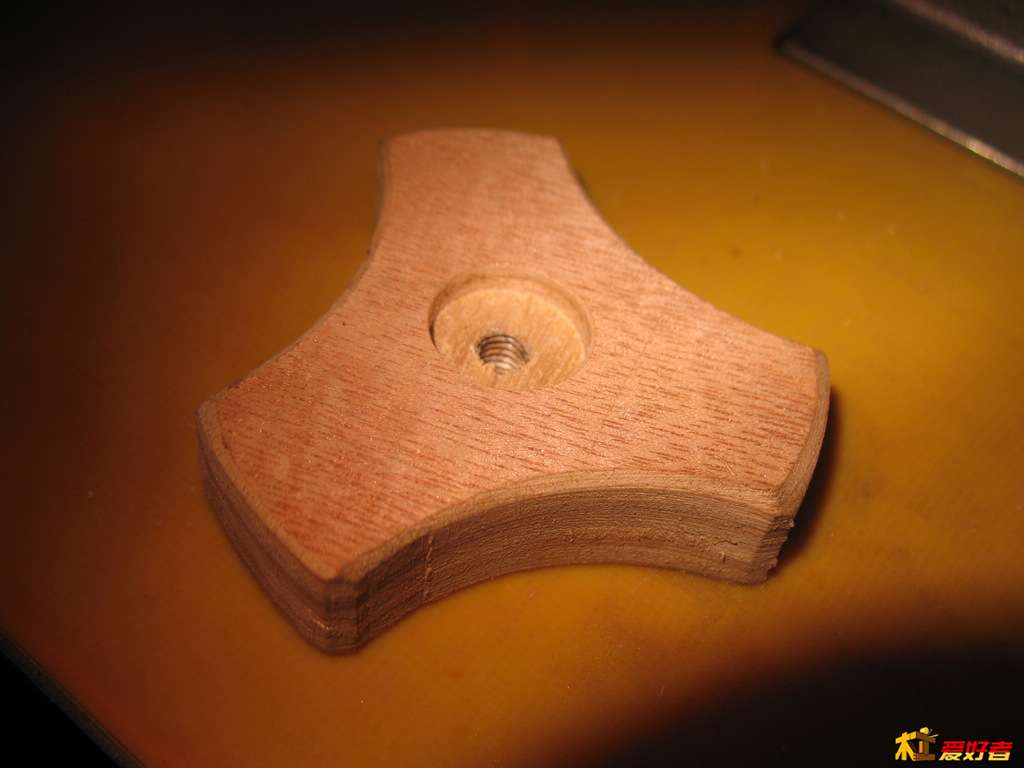

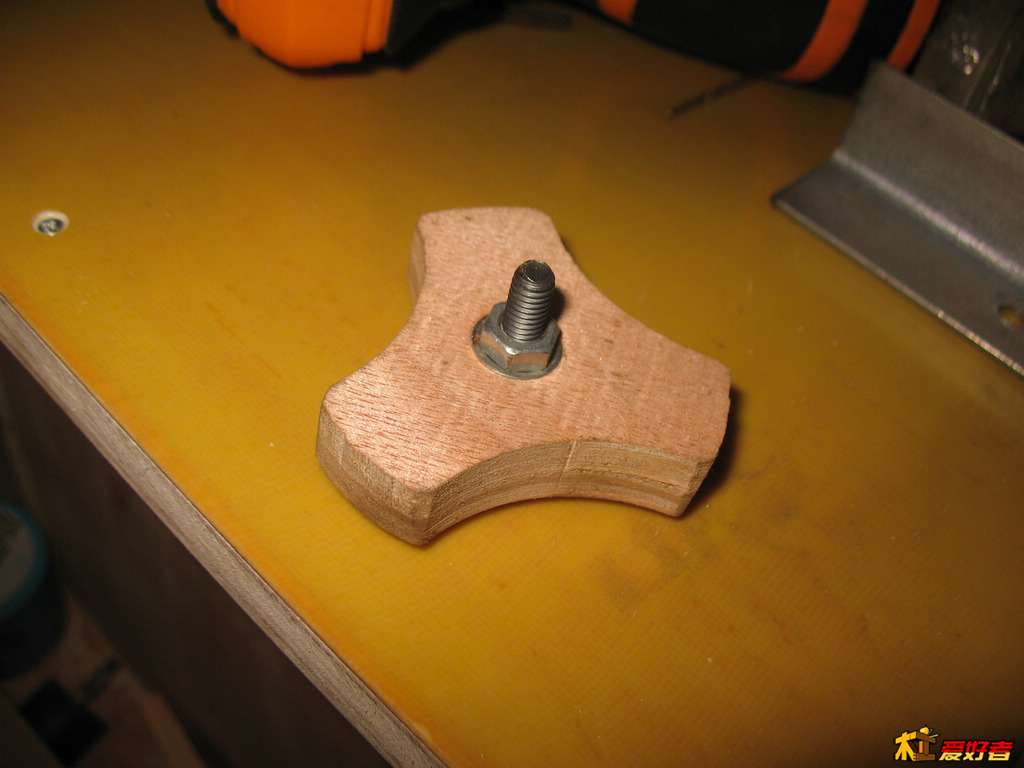

15mm多层板做个旋钮，4.8的钻头钻孔，硬拧进M6螺栓，反复几次以后有螺纹了。。。。
6 i5 b8 e, Q" f s' b8 N
2 P+ G8 N# _3 O/ ^1 ]. A
4 }% E# M% j% [6 {9 Q( C
在一边开个3mm深的沉孔，以让M6的内六角螺栓和垫片不至于那么外凸。
, [# q$ b. x4 v* |6 M! o) I% A. Z6 e8 m* n4 @6 x2 V: {
0 K* I0 s3 z7 [3 W& P5 B5 H靠里面一侧用螺母拧紧。
# l: m/ f c! }0 B, z' M) D. o
8 Q' j% Y( s3 o4 s" {: e

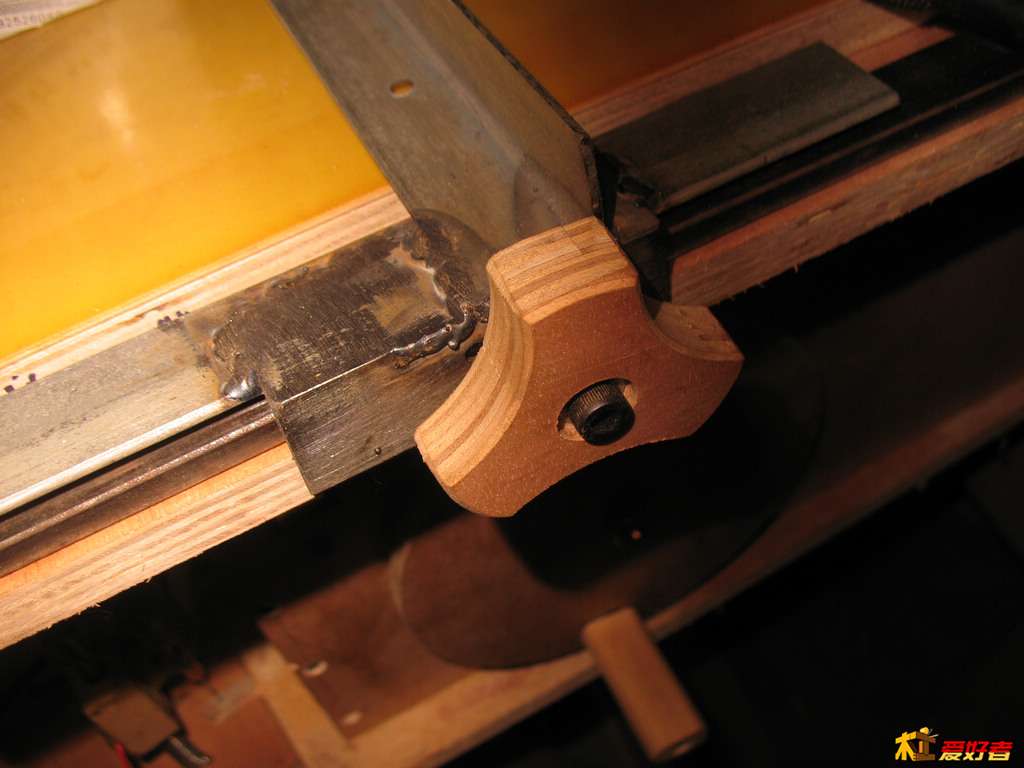

/ H4 B& k% z, M3 c2 Q! Q装到靠山上，还行。。。) Y y& G' ?0 ]( D" t
, T/ L" }# p2 M# O

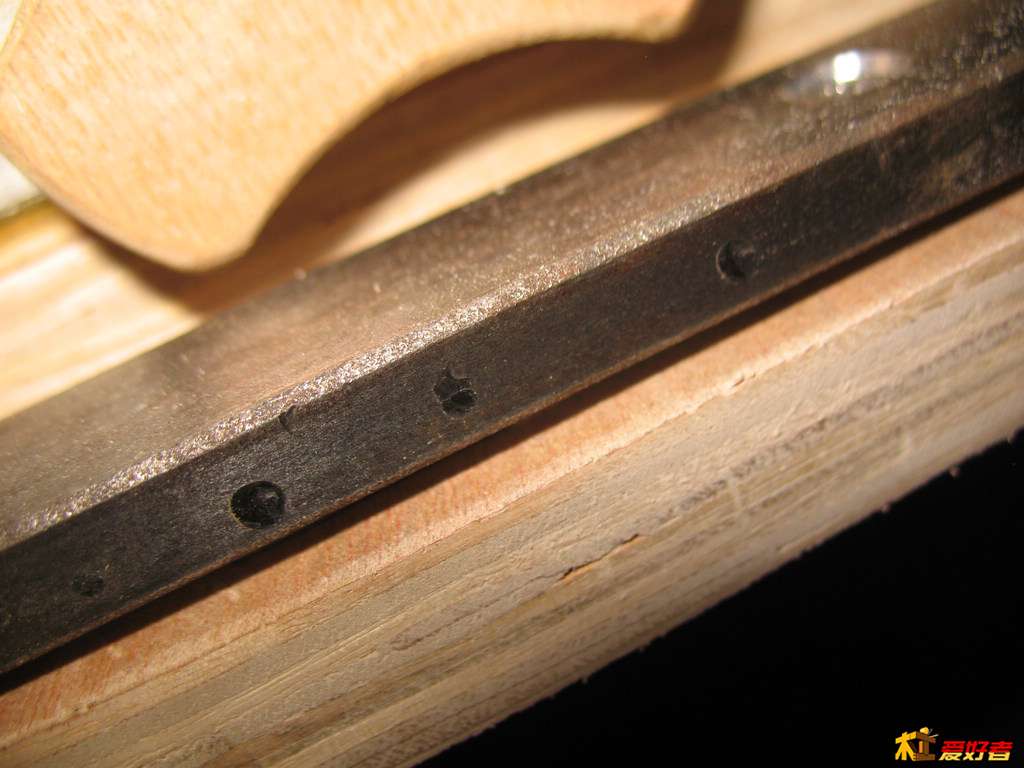

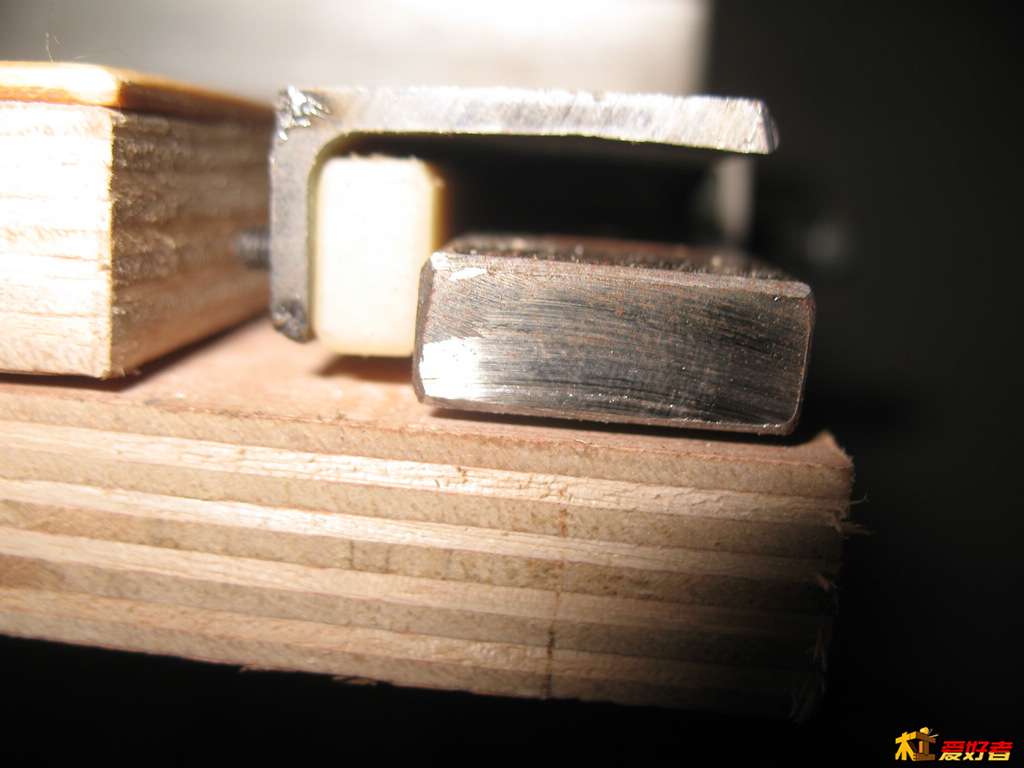

( ^% |; g8 _8 }5 W" o拧了几次测试，轨道有凹痕了。。。这螺栓强度很高啊。。。轨道用那天切割下来的角铁细条，垫起来了。现在顶面离固定底板大概11.6mm，并且是有点外高里低的，外沿高出0.5mm。期待靠山锁定能改善上翘的情况。. [1 ~, N7 C5 e5 X. E* r+ n- @" k
: ] A! T, d" x5 X$ G+ F

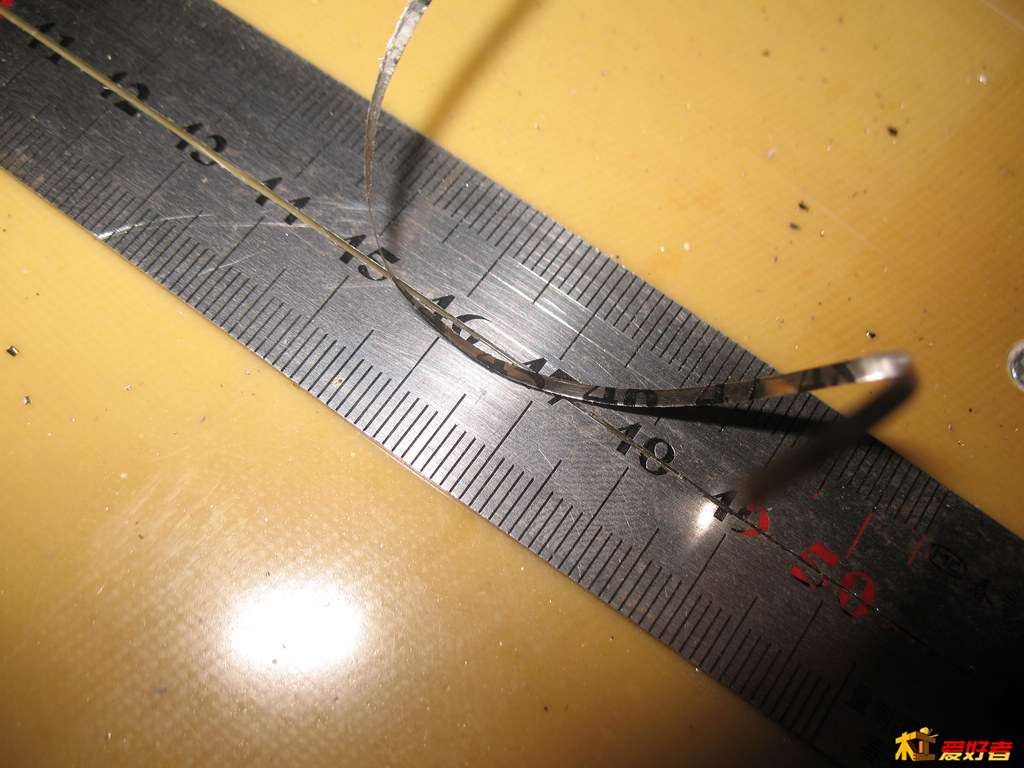

" r" W) \* b5 O9 i4 p8 |: |4 y又截一条尼龙条，砂带机打薄，发现真的太耐磨了，半天没去多少，没法。带锯锯成两片，碎屑有粘连。。。
$ s, W9 X% _6 B) z$ v6 T/ {$ \: N/ h6 {- S& _* G7 D
L7 g, \, f, F" i. K

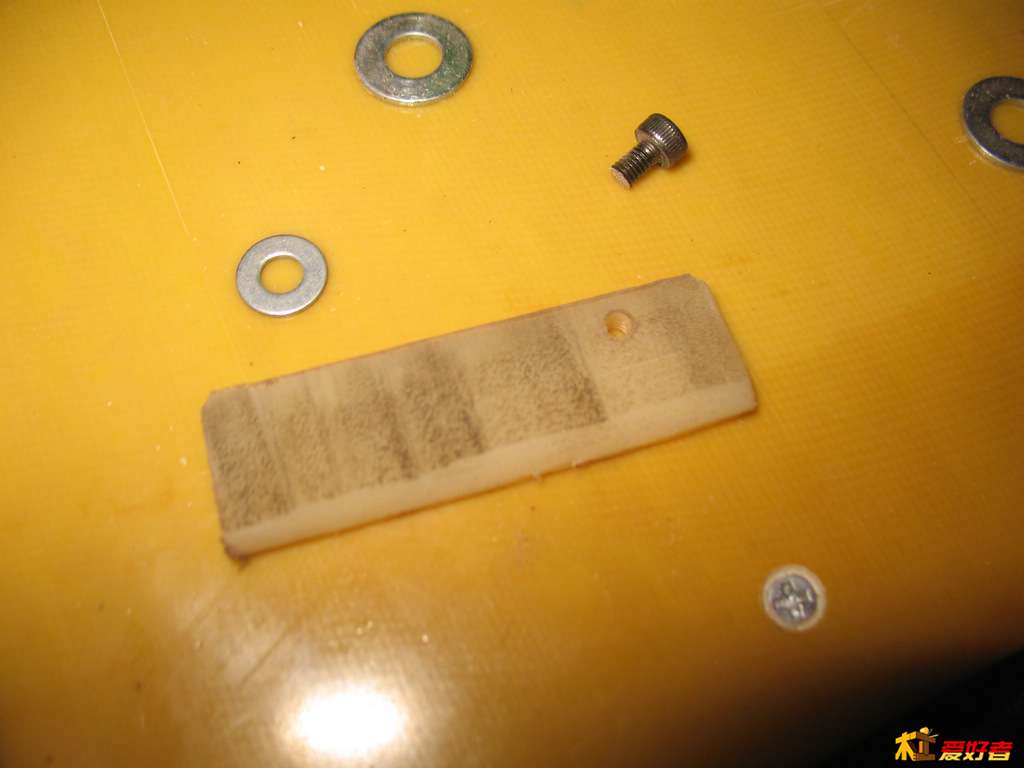

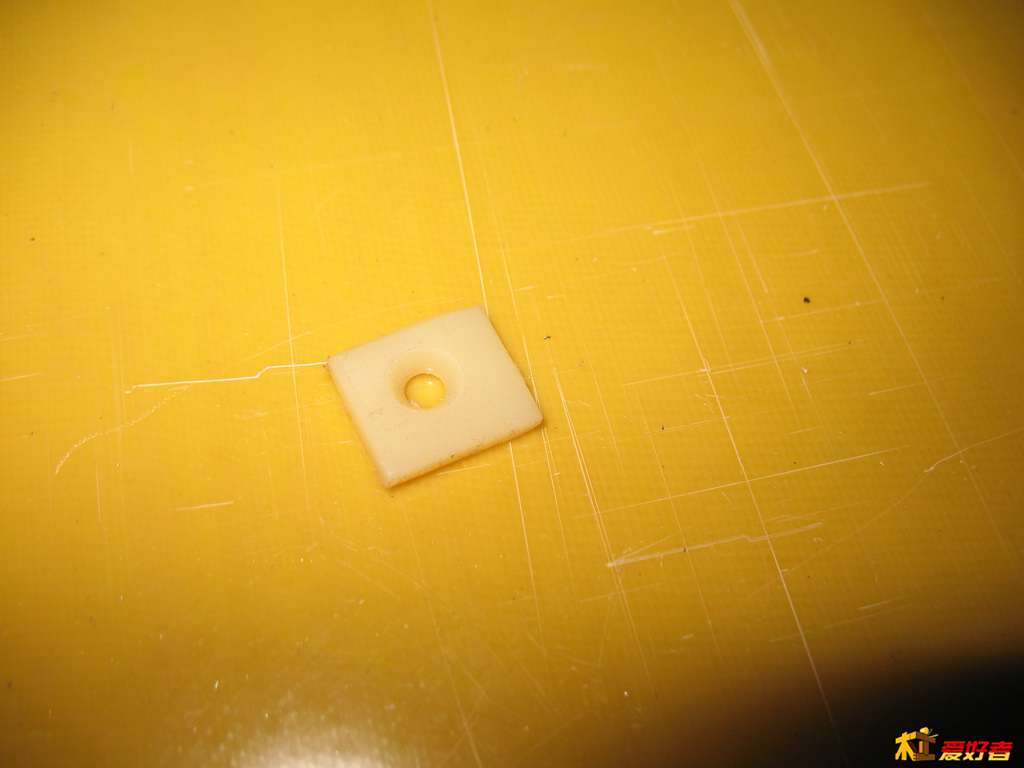

取其中一片，钻孔攻丝。并且打磨成一边厚一边薄，这样又能再改善一下靠山上翘的问题。
* n% [. e8 s/ z \6 h1 j9 D
6 }9 I/ K% [1 V: g( |4 i4 o' H5 T, c

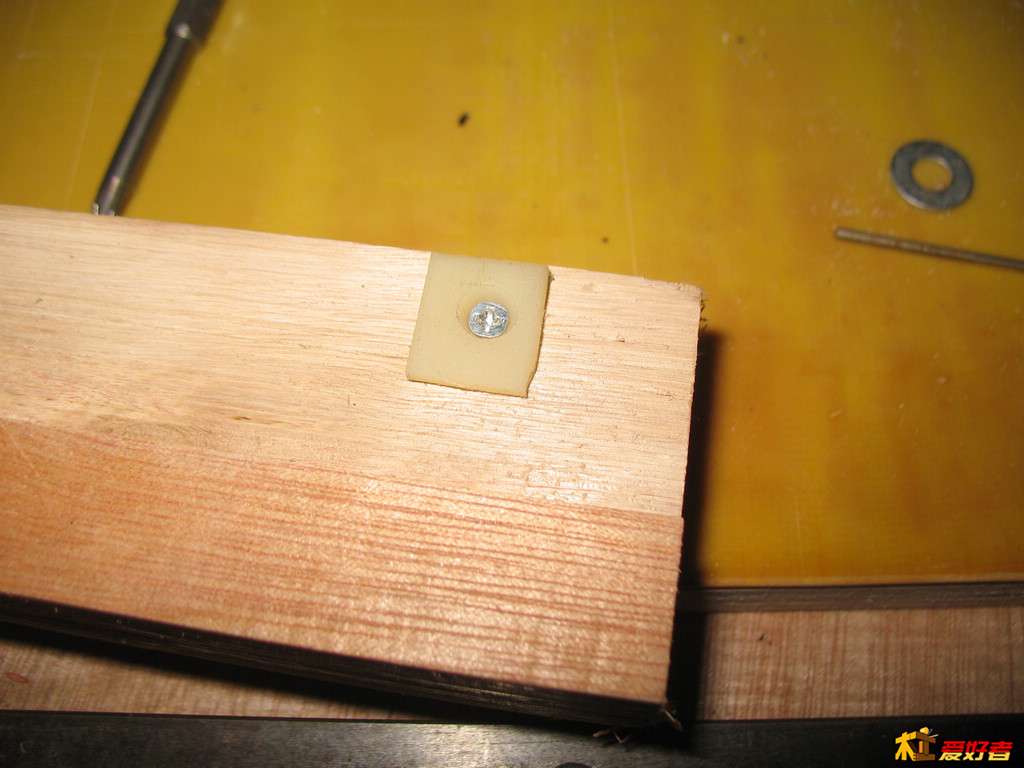

- W* X3 _' K$ H& |$ F8 r' U: x( h u4 G靠山横撑也钻孔，以便固定尼龙片。
( ~9 I; ]/ `9 `$ d2 R& [! Z8 R
7 p. ]+ x0 {0 ]. h$ {4 ?

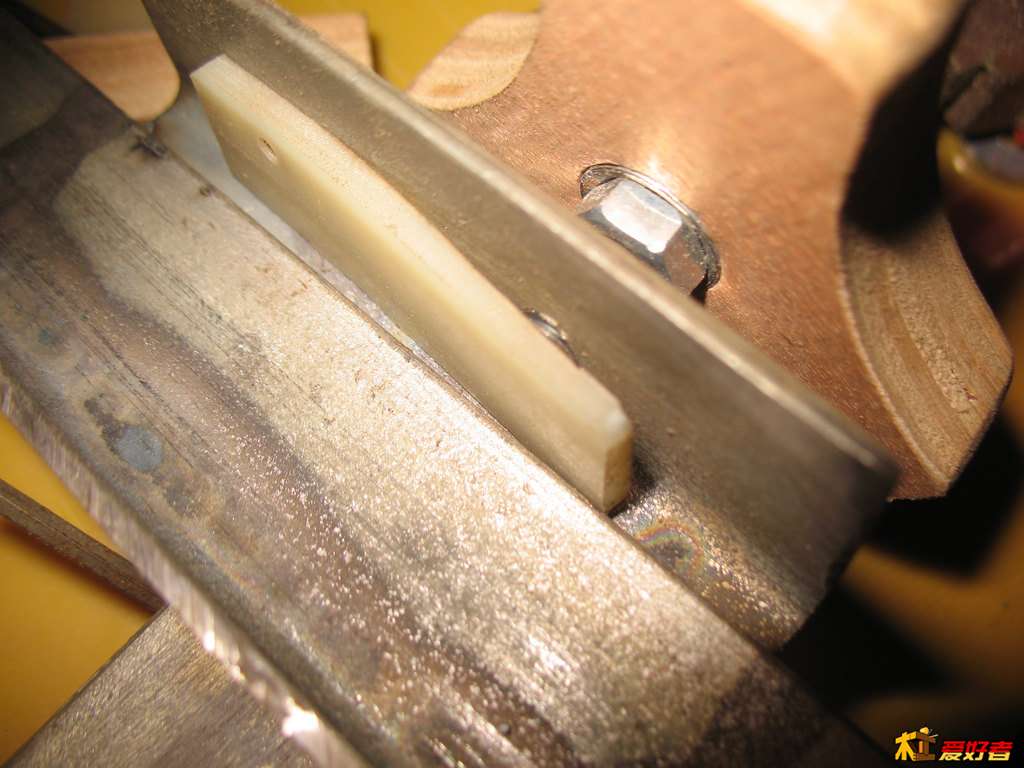

! Z: Z; ?, t/ c1 {$ a0 ~, Y4 I2 ^固定好以后，拧紧锁定旋钮，能明显看到尼龙片弯曲，这样不用担心伤害到轨道了。
) o. F) \% ^% @
, C" ]. `6 ^: W: H3 s& G5 I4 H
8 e+ B, ]: Y$ [: _/ H# [

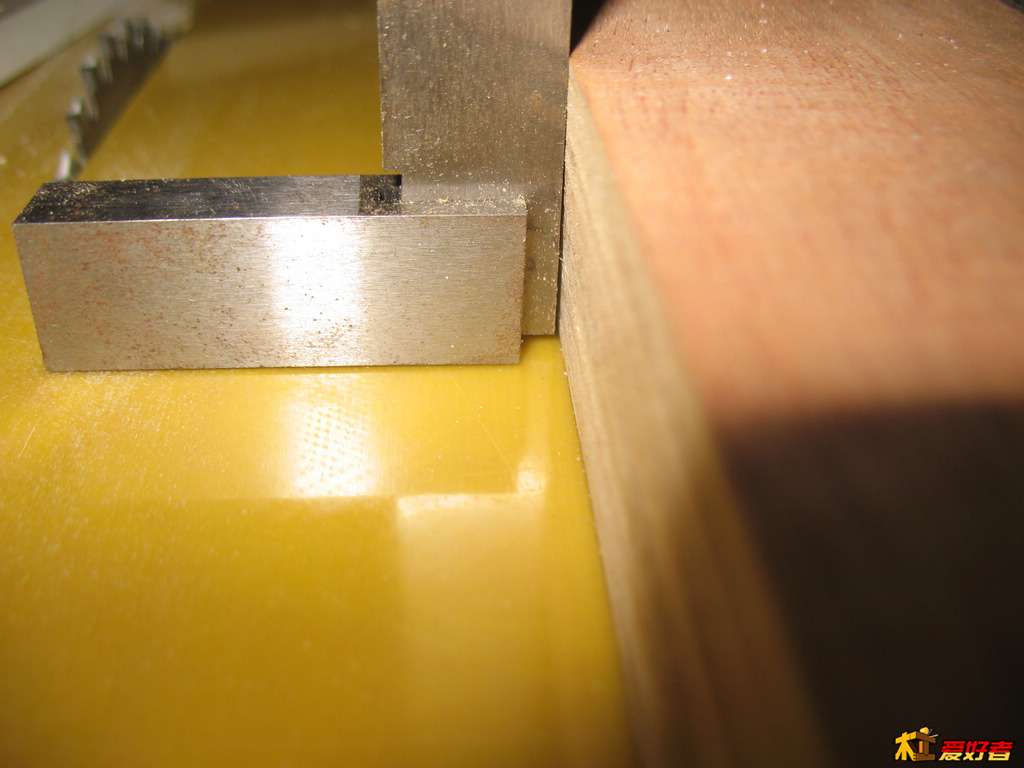

锁紧后，靠山上翘小很多了，原来尽头能进6mm的钻头。- k2 p4 R6 O$ B0 g! ^/ O" h4 Y
; u; ~! a% \5 x. Y/ y) V& U. b. t
7 G0 t( G+ B( ^$ h% p
现在翘起大约2mm，明天做靠山主体，安装的时候再次修正应该就没什么问题了。
. [* Q3 A( a1 w+ \$ V- A3 u9 a
" Z; _6 Z1 O& E

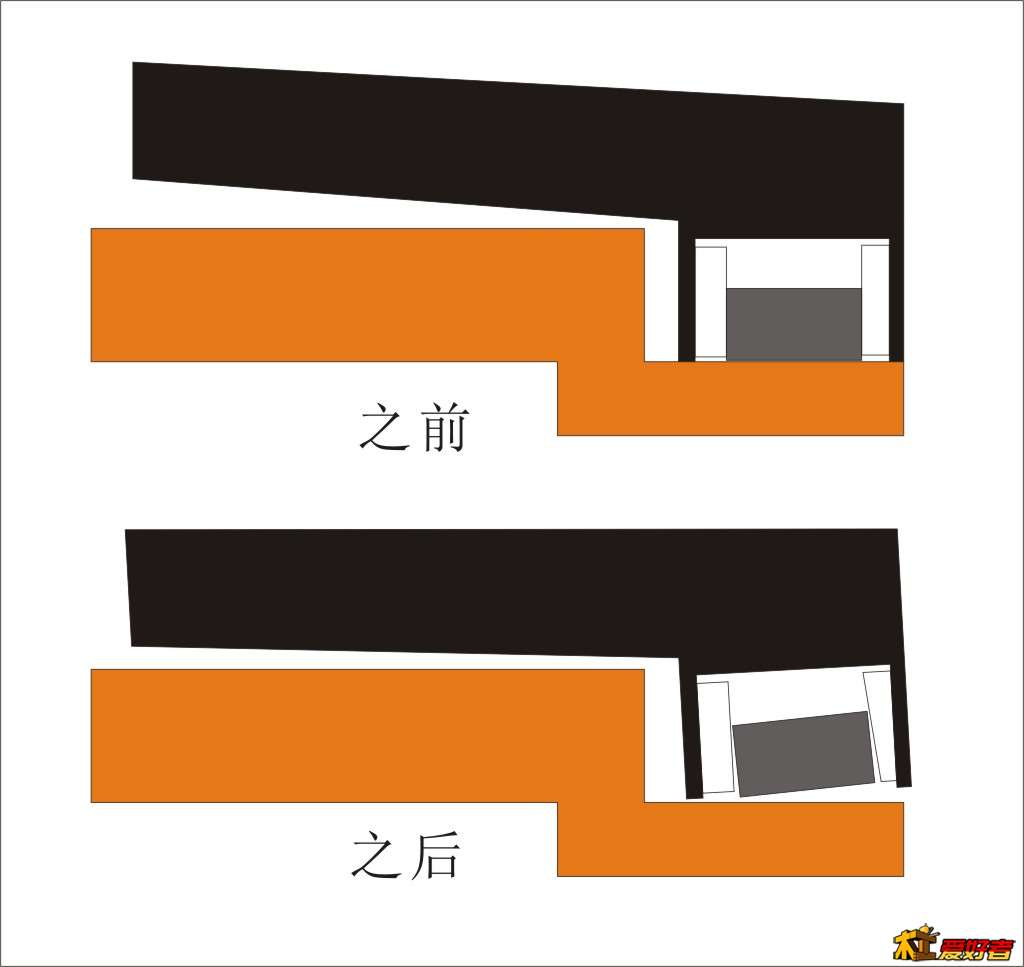

3 O0 e( i) X: }. G& m" F! W2 _修正上翘的示意图，画得比较夸张，方便看出缘由。
. M9 P1 B* m9 e4 E& P4 q- L) [# {' r7 M$ Y: [/ o, N/ x
未完。。。待续。。。
