自制小台锯

EPVBFTJ

树叶开心 发表于 2014-3-6 23:37
* x2 z9 _) Y, L+ d很好移动，非常顺滑，一个小指头可以轻松移动。不是不想做快压，做不了呀。。。安装轨道的底面离台面1.7c ...

9 {7 u& e4 q) F& e我觉得这个问题不太大，压板可以反过来安装！向上也是可以的！呵呵！我的一点拙见！！

EPVBFTJ

还有T型靠山的T下面也要有导轨吧？这样可以更稳！不容易走型！

树叶开心

EPVBFTJ 发表于 2014-3-7 11:57
9 u4 O9 _5 G, D: s# B$ j9 Q4 d. C" M. I我觉得这个问题不太大，压板可以反过来安装！向上也是可以的！呵呵！我的一点拙见！！

9 ~4 C& l! d* P2 N. I% V7 M  p问题很大，双边锁定的可以向上，具体可看我的其它帖子。但我做的这个结构必须侧面压紧才能实现。。。

树叶开心

EPVBFTJ 发表于 2014-3-7 12:01
: h, G' T# q& {1 q' P! O. y还有T型靠山的T下面也要有导轨吧？这样可以更稳！不容易走型！

稍微松一下锁紧旋钮，两边的尼龙片和锁紧的尼龙片会形成一个比较紧密的滑块构造，不会走形的。这种结构的靠山大型的就是靠偏心轮手把的自身重力稍稍逼住轨道，使其可以不太松动地在轨道上滑行的。

瘦马

越看越头皮发麻，我原本很有信心做个台锯，看完后有点怀疑自己的动手能力和耐心。

树叶开心

瘦马 发表于 2014-3-7 16:44
越看越头皮发麻，我原本很有信心做个台锯，看完后有点怀疑自己的动手能力和耐心。

- ?0 B" }' M* B5 V- s! T- v. \放心吧，没想象的那么难，就是为了尽可能保证精度必须慢慢来而已，做了就知道啦。
& ~) ]8 l' m* E+ {) \4 L% A就是设计规划的时候一定要搞清楚，自己能大概做到哪种程度，再按自己的能力来设计。
要是本来就连编程都不会就设想要做一台数控定锯深，数控定锯宽的台锯，这就难搞了。

mkf200

树叶开心 发表于 2014-3-7 18:27
放心吧，没想象的那么难，就是为了尽可能保证精度必须慢慢来而已，做了就知道啦。
' Y. ~/ Y2 B7 Q- [% F# y% S就是设计规划的时候一 ...

. p. K2 y" R( [7 r; J- t: m

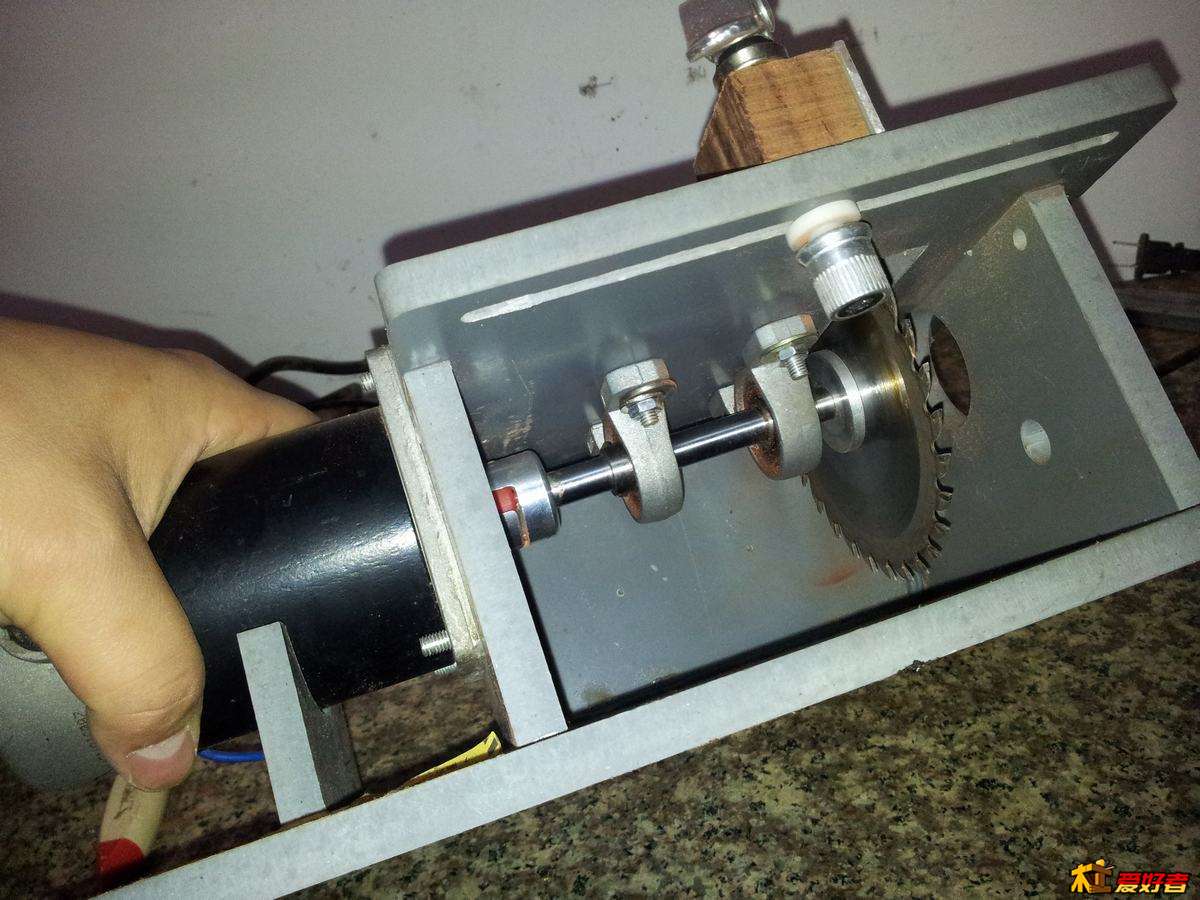

你看看下面这个结构的，他的传动力道还不错，用4寸的锯片 锯高2cm。



0 u9 q4 @, t9 d/ C& M% g" r

树叶开心

3 `" O9 N6 q3 m; W& M/ m" d

mkf200 发表于 2014-3-7 18:44
你看看下面这个结构的，他的传动力道还不错，用4寸的锯片 锯高2cm。

我的锯高30mm，不能比吧，他的方法锯宽被限制了。
; t* M, c/ D* U/ }  G# |
即便是我现在的72cm台面，最大锯宽也大概40cm，我如果把导轨装偏向右边，50cm的锯宽是可以实现的。

mkf200

树叶开心 发表于 2014-3-7 18:55
. G, ]. T9 k1 Z  c我的锯高30mm，不能比吧，他的方法锯宽被限制了。

$ U" N1 K- G) S1 b; L* _8 d即便是我现在的72cm台面，最大锯宽也大概40cm，我如 ...

. r# {4 n$ x( w你的传动方式可能减小了电机的功率，换来的是较多的锯高。
, X3 s7 V  C; W, w: E6 L; ]9 `  p
据说他这种台锯 切割2cm的酸枝 紫光檀 很轻松。
! v3 i4 F- @$ c
他的台面很小，小于30x30大概，如果用3-5mm的铝合金板 成本也很低，还能提高几毫米。
9 Q/ Y- a( ?8 s( P

你的电机应该是淘宝上78元那种，
, e5 b8 x2 X! N$ k9 l# g$ i+ u
% F. {  {! R2 V: i* k输入是 DC48V-300V或AC220V整流

我在想如果能够找到直流300v的 接上去 功率会比AC220V整流 大多少？
3 F0 F" ^/ e+ i% f# k% f% |

mkf200

树叶开心 发表于 2014-3-7 18:55
我的锯高30mm，不能比吧，他的方法锯宽被限制了。
; i$ w1 [) r6 y; l
即便是我现在的72cm台面，最大锯宽也大概40cm，我如 ...

要是实在是电机功率不够 那就看看这个怎么样吧。
  G! _; d. s: Q, q/ D, E6 U; }
* R! U, M  ]8 h2 T( s7 D! P; ghttp://item.taobao.com/item.htm? ... &id=17415099628

树叶开心

mkf200 发表于 2014-3-7 19:16
4 k2 u/ [6 R0 l1 d0 Y& C  L你的传动方式可能减小了电机的功率，换来的是较多的锯高。

( I4 q" c- b4 e2 r据说他这种台锯 切割2cm的酸枝 紫光檀 很轻 ...

肯定是我的传动有损耗，经过皮带轮了。软木最大锯高慢推没问题，硬木不行。300v理论上是270瓦，但可能比较容易烧，特别是直驱的情况。

mkf200

树叶开心 发表于 2014-3-7 19:22
$ U, s( E8 T7 b. q" Z1 C& T肯定是我的传动有损耗，经过皮带轮了。软木最大锯高慢推没问题，硬木不行。300v理论上是270瓦，但可能比较 ...

5 i- M" N* u& G& A不然你先试试不用皮带传动电机是否能够 切硬木。

树叶开心

mkf200 发表于 2014-3-7 19:39
: A9 t- p+ M- u不然你先试试不用皮带传动电机是否能够 切硬木。

1 w$ F7 P3 ]3 }8 B/ |) ]" }可以的，我用皮带传动都可以，就是感觉很费劲罢了。

一山之驴

噪音大吗，锯板的时候？

瘦马

树叶开心 发表于 2014-3-7 18:27
( f9 }! B1 W" |$ x  k4 |$ w放心吧，没想象的那么难，就是为了尽可能保证精度必须慢慢来而已，做了就知道啦。
$ w1 z4 _; m% w. A6 D就是设计规划的时候一 ...

俺就按装修标准弄个简单的就可以了。{:1_196:}
