2014-2-25更新。。。- F" G1 {8 ?7 P2 j1 s6 q) T& n* `
8 c* ~4 {5 U% r& X% D
$ r& J! q& e" G. x9 f
开台阶，锯缝有点位置修边机开不到，凿子当刻刀用，弄了一身汗，板子上都湿了几摊。。。
3 g+ s7 V* L! U7 G; r$ ]
0 O: u+ E" ^# d6 R
; W/ B/ t- o a/ H

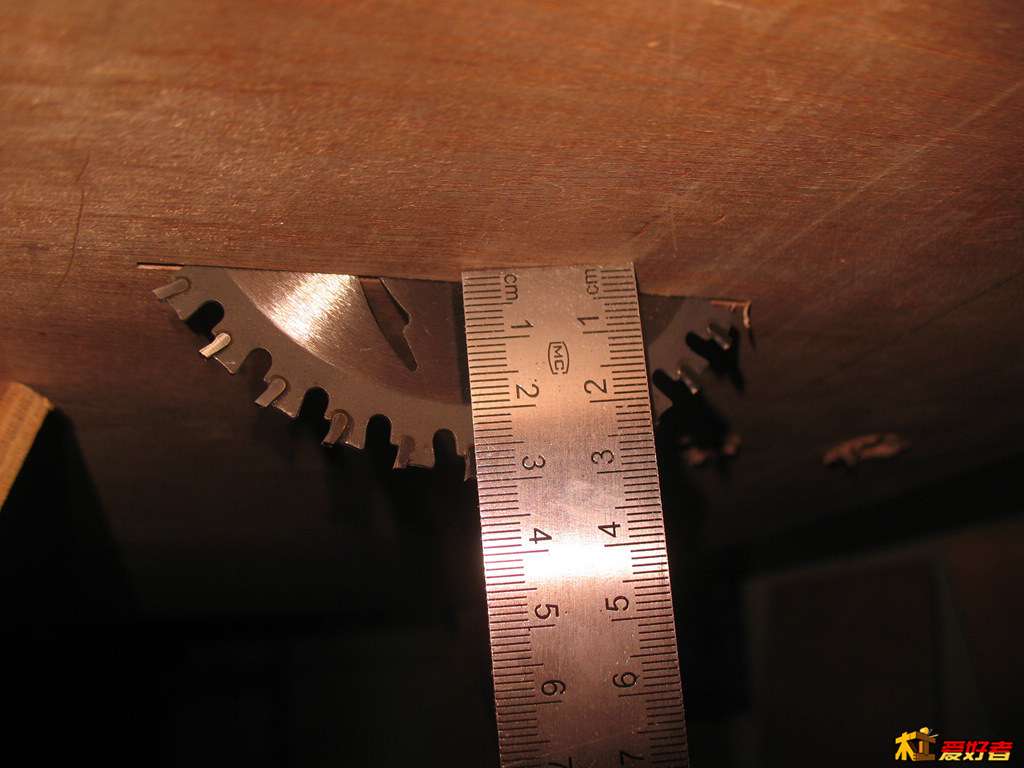

完了从底下一量，锯片最大露出约30mm
* \5 \, \4 l6 V8 F0 _2 Z
3 y6 {) `% p) Y7 V* Z! I: L

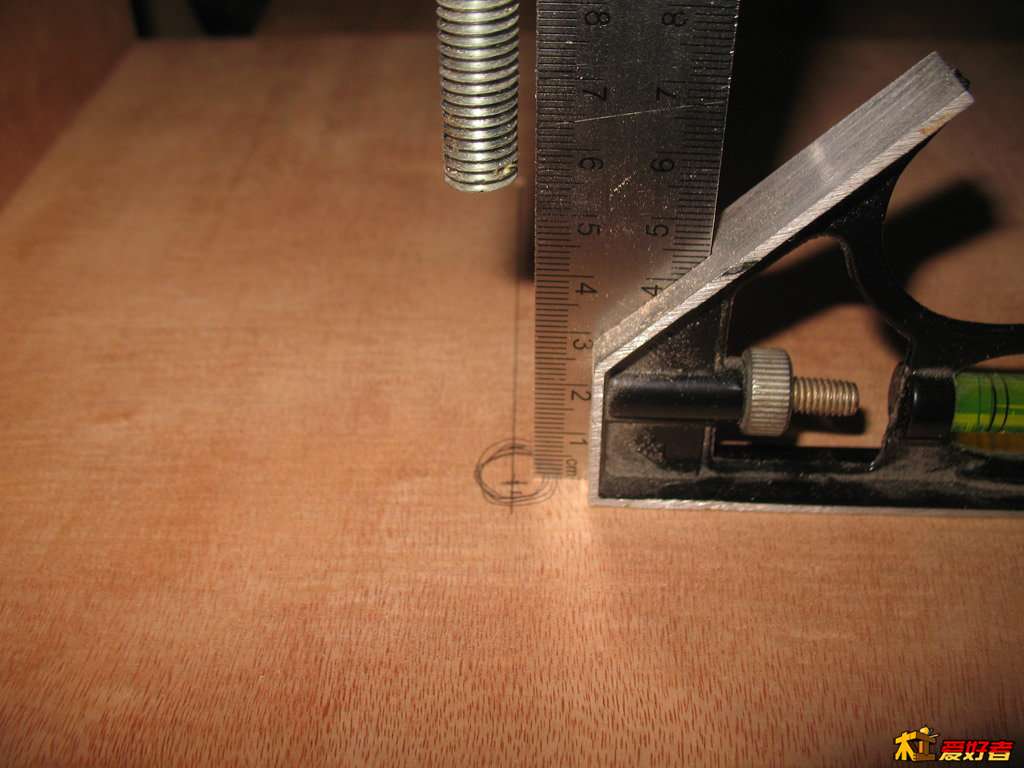

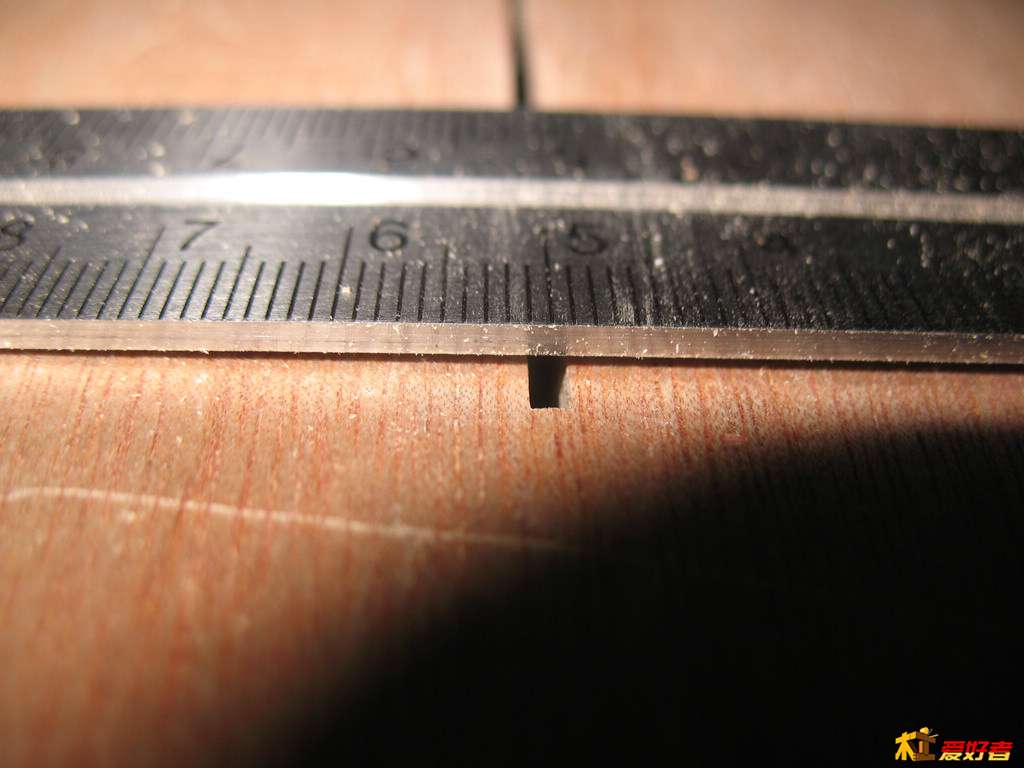

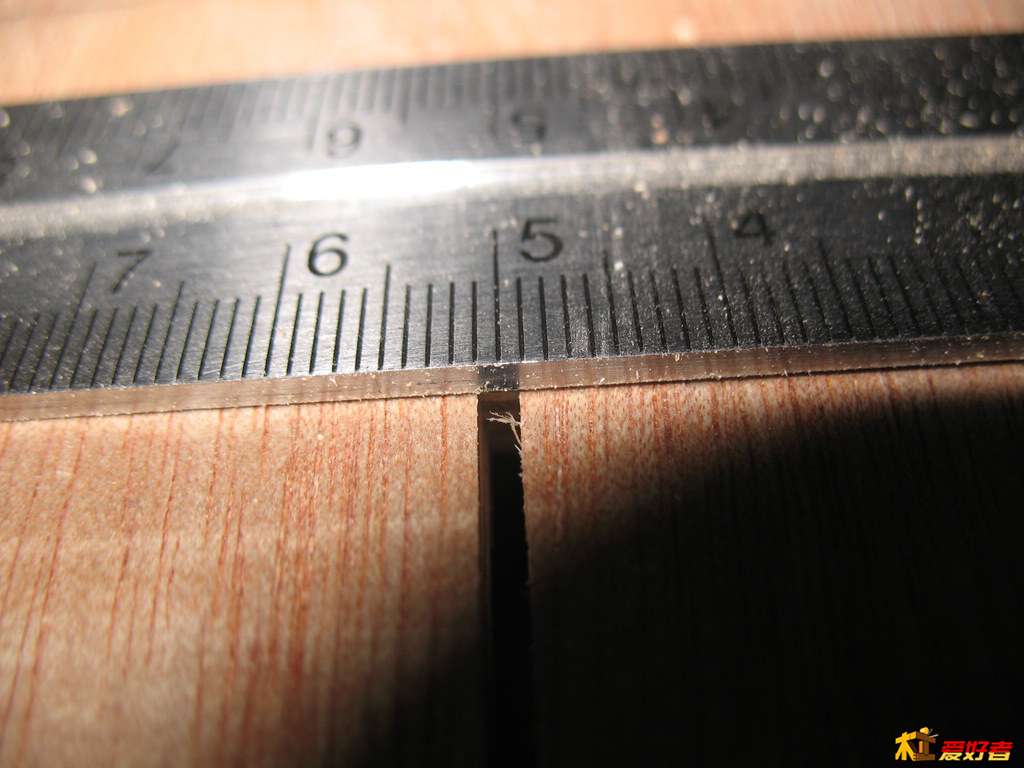

4 C) P4 N# h, g C1 C# v测量台面正面锯缝到边沿近端
; V }/ q+ J* S( ~) o8 u" {! Y* S, K; b* @) {( r% A. @
3 b* `* q E1 |测量远端，可以认为平行了。
- M* {3 O$ m: ^6 Y4 D, q
# x$ m2 o6 M) D+ v$ M' A
* j: f- n* J4 r7 f4 U5 T! _, k J

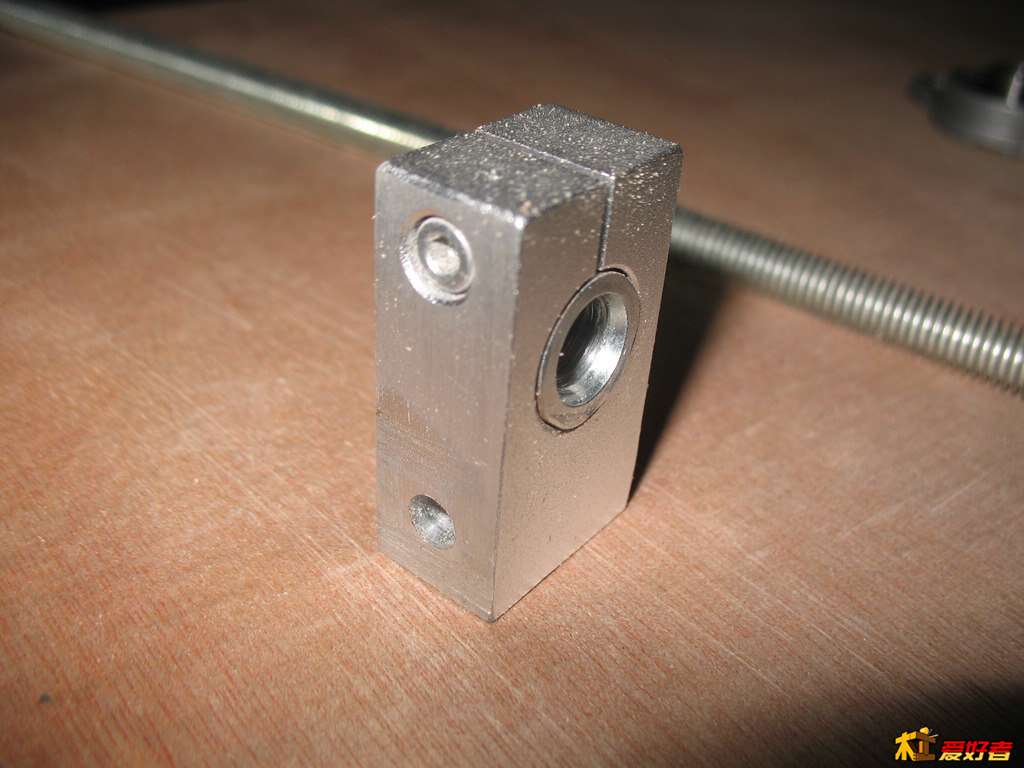

这是以前弄的，一个16mm的光轴支架，两个M10螺母磨圆，夹紧，用两个螺母是为了消间隙。支架两边的安装耳锯掉磨平，这下好几块钱没了，平常倒装圆锯都是用木头做这个部件，这次奢侈点，用金属。6 g; F& @+ ~, O
, ?: a. J Z7 `# P! G
- I- w: m" ~$ A5 M/ O
M10螺杆是以前剩下的，36厘米，物尽其用了。箱子的窄边内空38厘米，长度是不够的，不过我有办法，其实长度即便够，我也会弄短，原因下文有提。; ]! o( S) ?6 e. m. Z( R
/ y( x! Y9 n- T' v) Z) {
( ~7 f* p, W) V% q

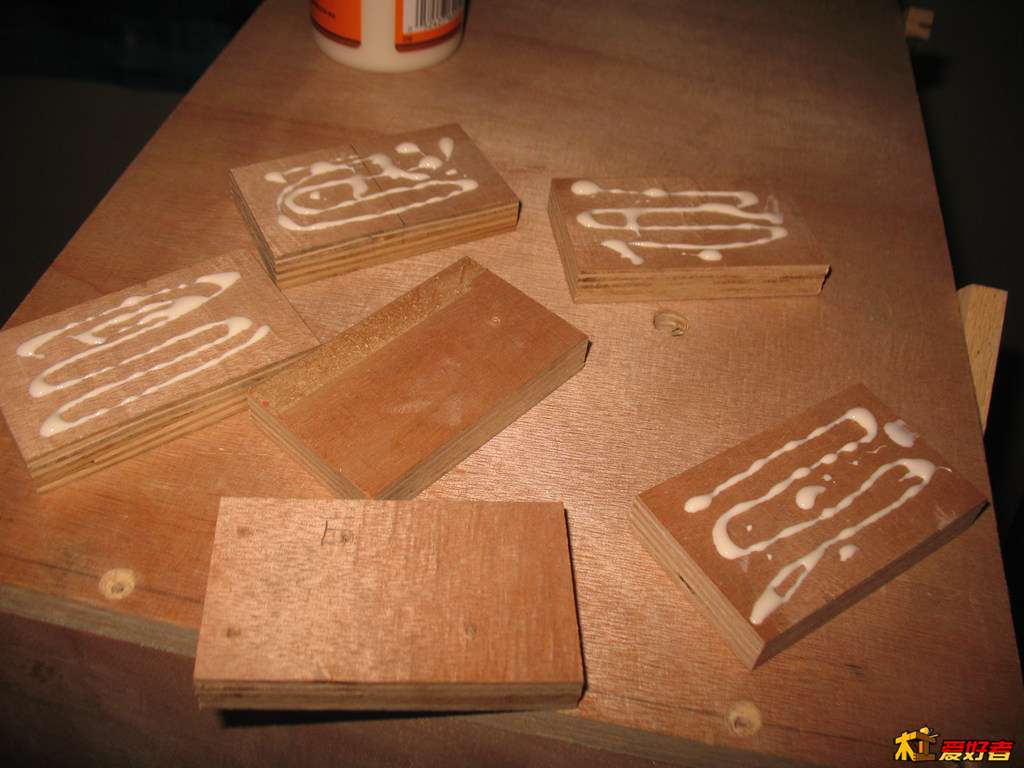

废料锯几片同尺寸的木块，上胶。; C8 z) _: x# c' Z8 ~
: y$ G2 r0 T- r5 s
$ J$ M" i4 Z9 [8 ?. t

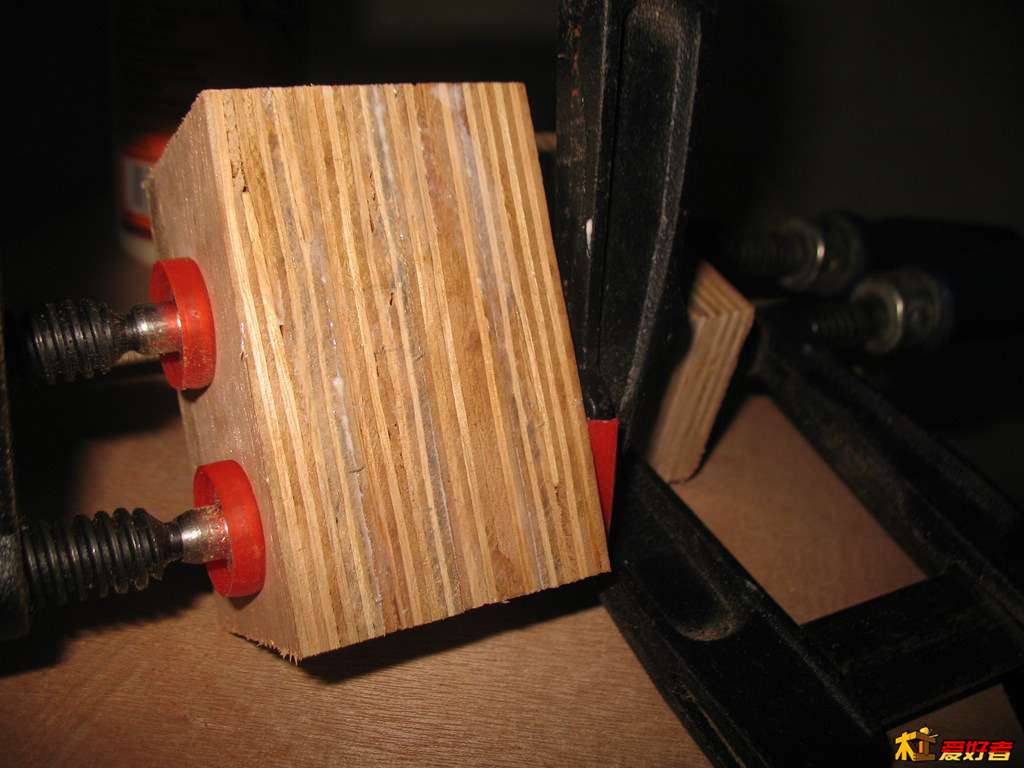

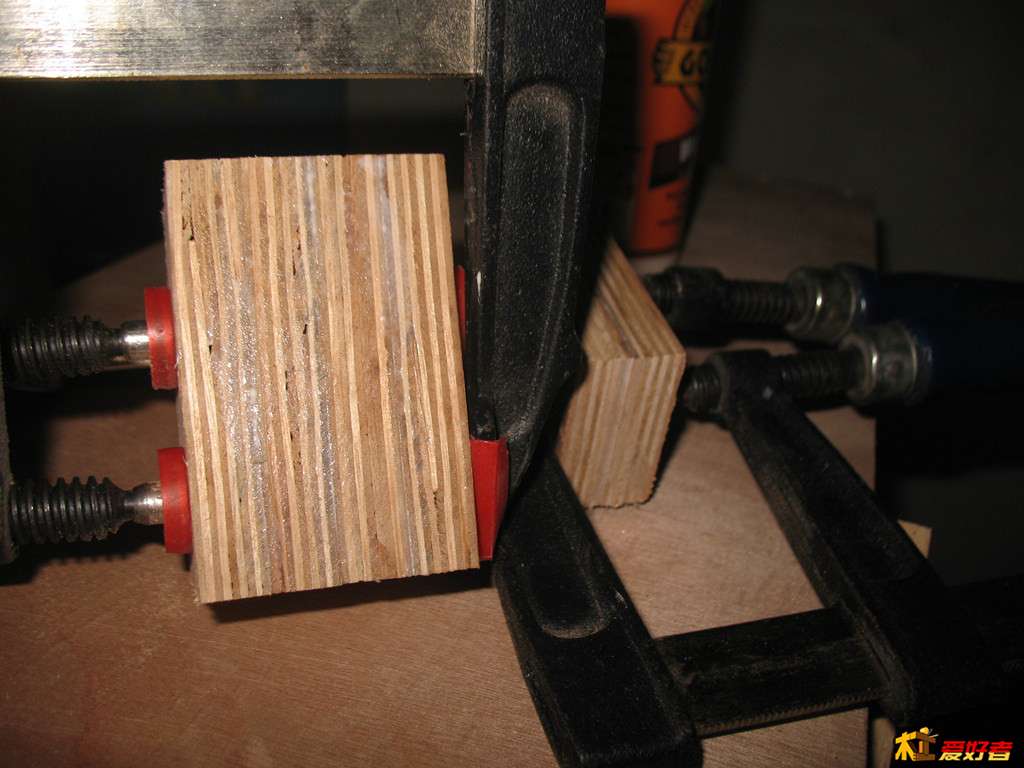

四层叠加一起，另外两片也粘一起。
7 {% W+ E; A6 ?" n& q, \. d" `+ L7 Z
/ y- o) r4 d! X" ~2 l: M* h$ l; }
看视频的老外粘木头，对正位置上夹子，OK，我怎么对正了上夹子，层与层之间因为有胶水，打滑，对不齐，费好大劲才弄整齐。0 N7 ^% E* I0 h6 @+ ~ ~/ e
' O& o8 Y F6 {
% W- \' c9 b6 v! m6 k8 F* ?) r6 f

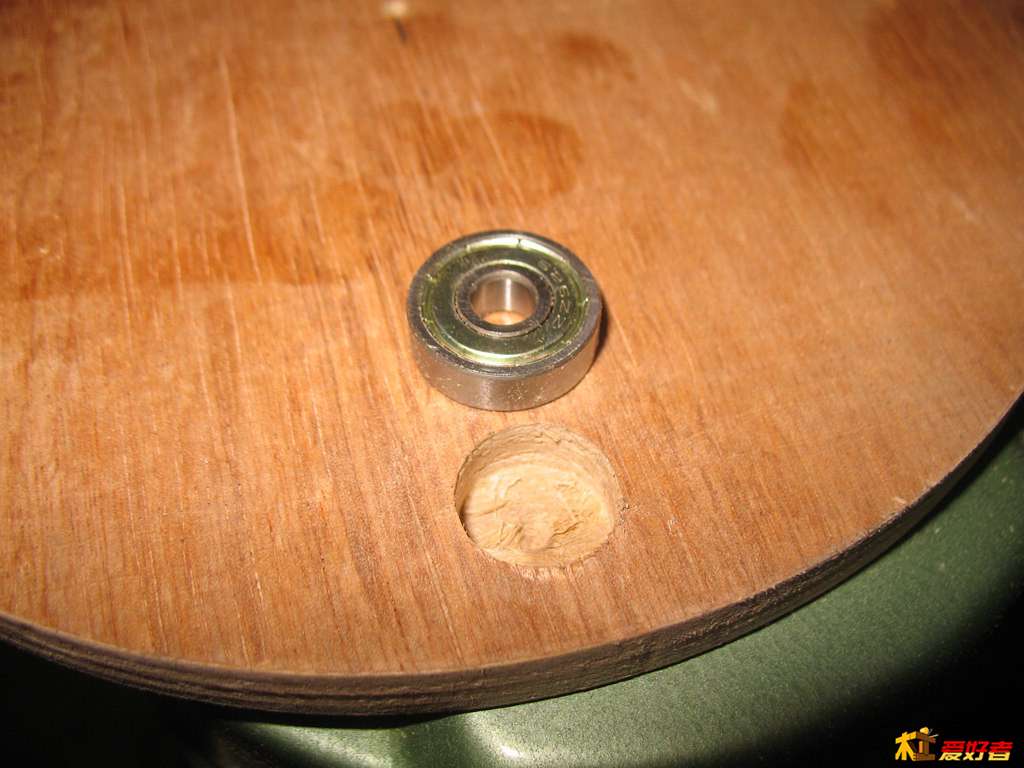

趁胶水初固，找出昨天弄的手轮和一个小轴承，626ZZ，ZZ表示双挡圈好像，其它不懂什么含义，忘了。
{% a- B' d4 F% b$ @& g在手轮上开个沉孔。
& d7 }% C' Q1 r! t* _$ G3 g, T. Y: Q4 w: E+ ^
' i- m& {2 g, J

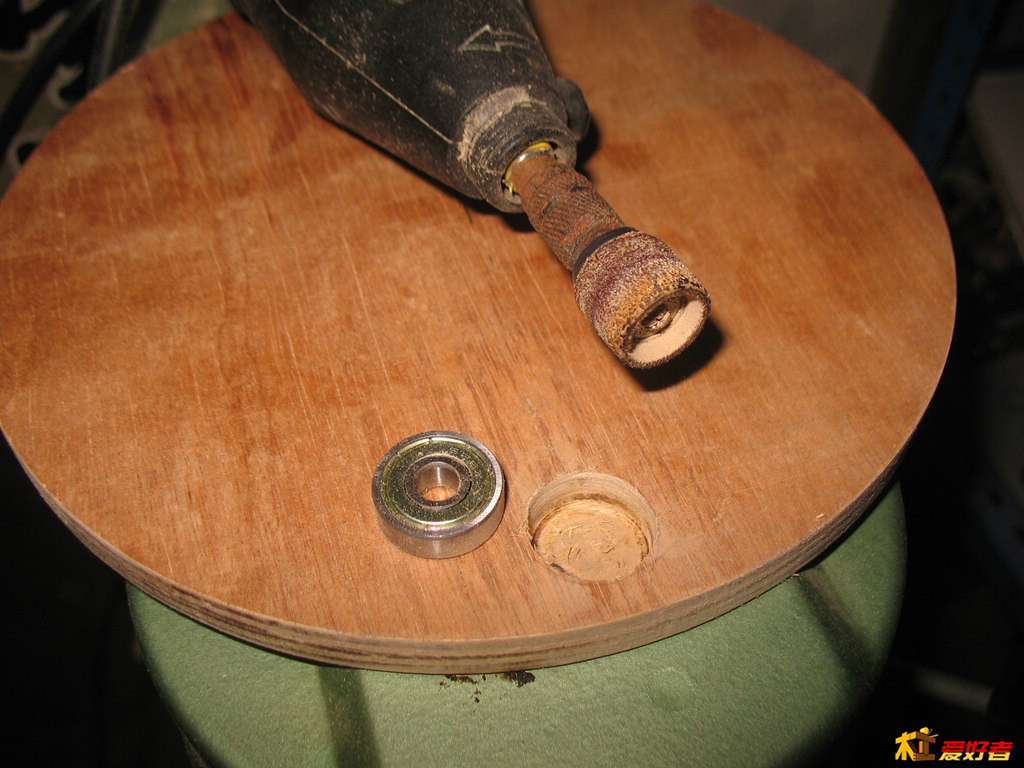

轴承是19mm直接，我的孔才15，没有18的开孔器，只能上电磨打磨扩孔了。磨到比轴承小约1mm就打住。
. x. k4 T( A2 P" `1 D
7 l3 ^3 k3 u9 P5 E9 F6 C

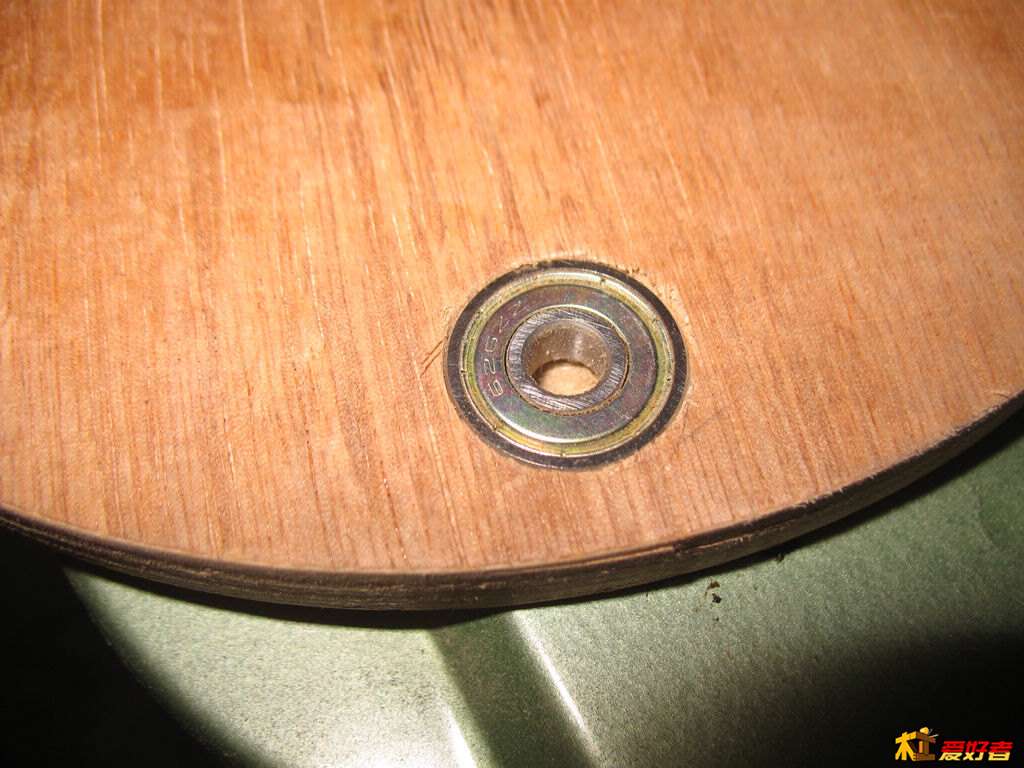

2 W0 v; v* F) L3 B- w4 i" w- J% M装上了，方法是最常用最有效的——暴力法。+ y+ i- F8 p$ ^/ x) V) B, i6 Q
装上就后悔了，还没开通孔呢，通孔要比轴承内圈大，比外圈小，形成一个台阶。以便手柄能固定在轴承内圈，而轴承又不会移位。
3 v, B- x8 \ _/ @* u7 N最后花了好些心思才在背后开了个通孔。
3 X4 T* ]. } ~9 R1 V- O
v& } B. y8 y7 Y

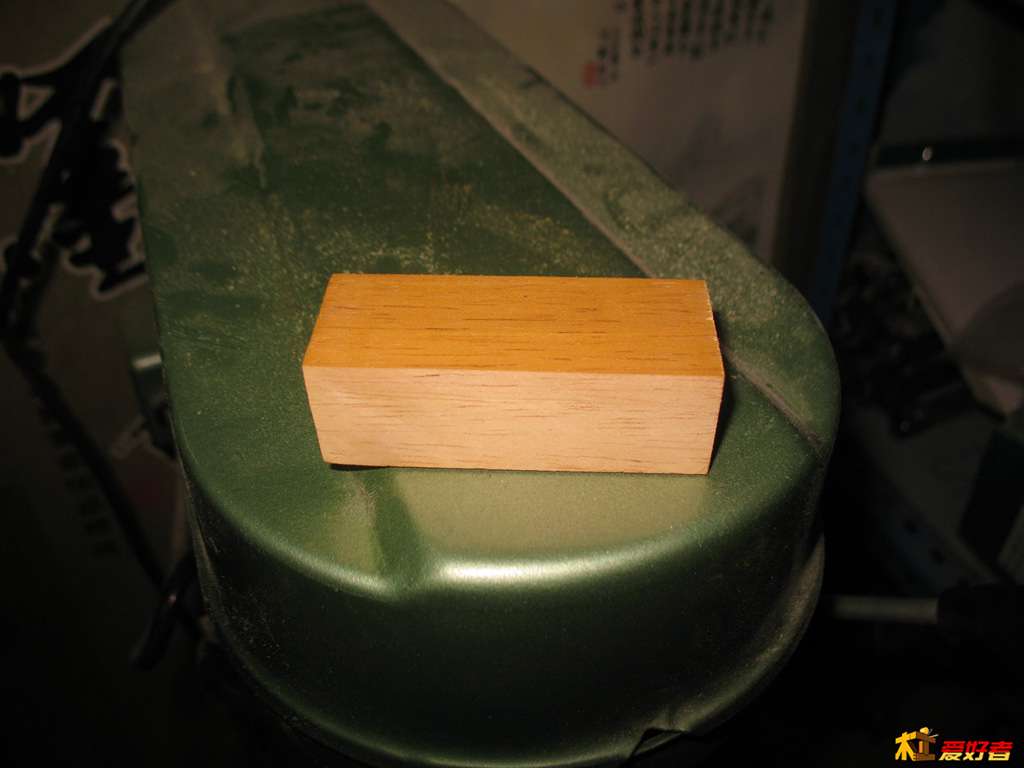

! W) `, g6 c. a; r) ?; c! @. g- V) m又翻出一块橡胶木集成材，锯一小截。
* ^8 O' s! o8 n" {: m
# U7 S; z0 `* y h0 K

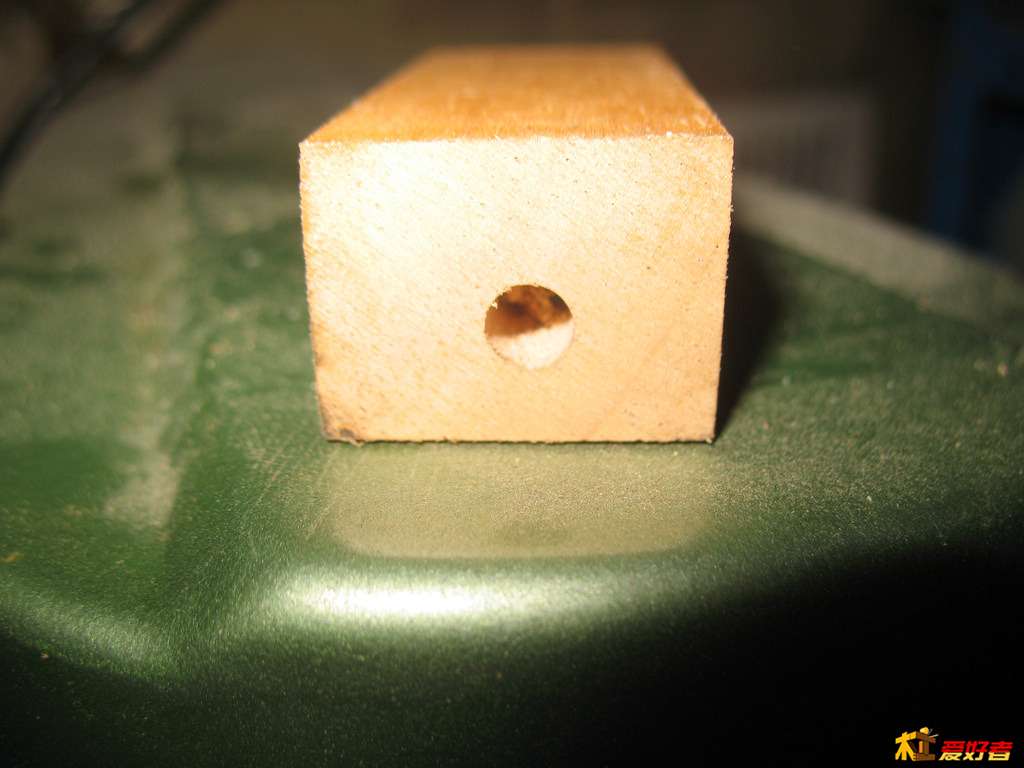

) v. J9 P( d. @1 v* H I. T台钻打6mm通孔，没有钳子，手持固定，中途停了3次调整台钻平台高度，才打通，完了一看，尼玛。。。打偏了。 % k% \9 @ u6 h6 ~) w+ h& S: T
0 X5 @* ~- Q) U, U, V

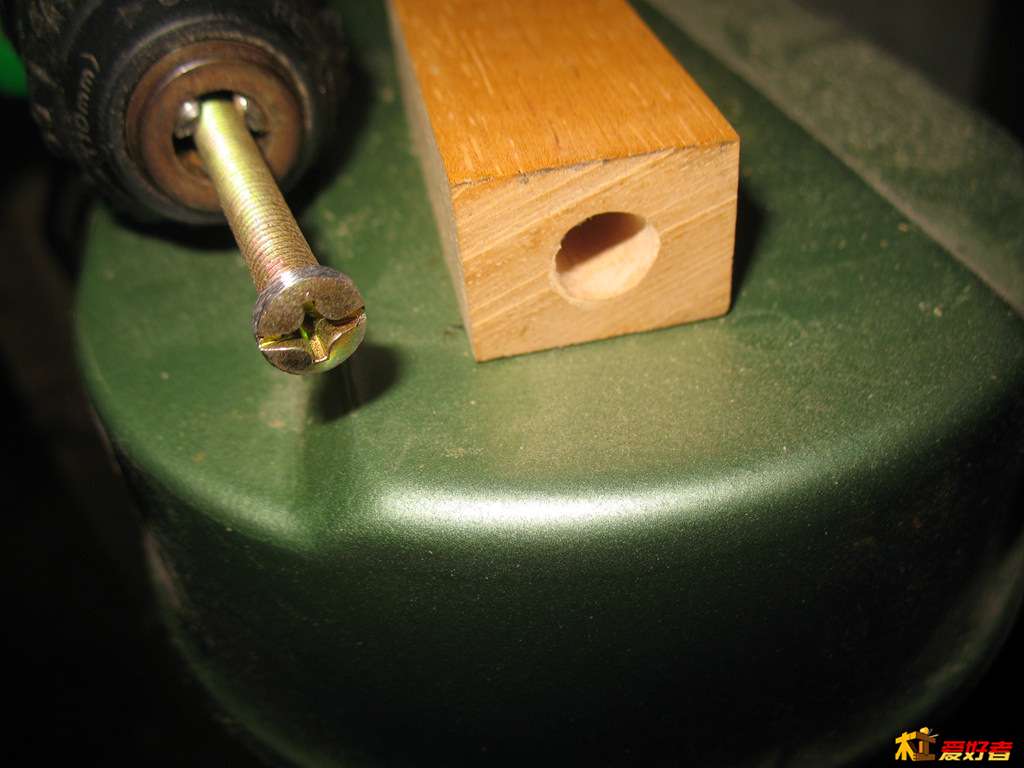

. f n {) C. o% G& L找出手上现有最长的6mm螺栓，也就6cm长，还不够木头长，木头一头用9mm钻头扩孔，差大概4cm到另一头。
3 i1 R1 e2 t) {! K- T2 s, r+ F
9 Q2 O& }& m8 y7 P2 a

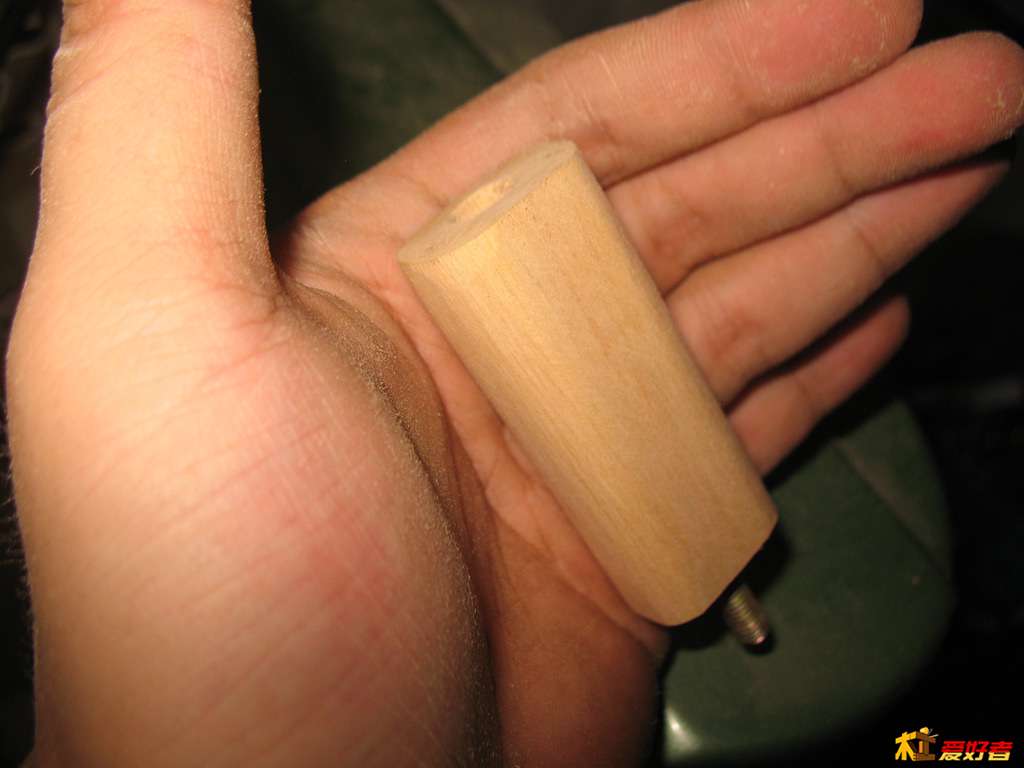

t7 U( { I; L砂带机打磨，因为有一头孔偏得厉害，磨了好久才对称，拧上螺栓，手柄完成。/ V1 c; V- }) c' x1 J
& r$ R; k" }5 d O1 g7 y

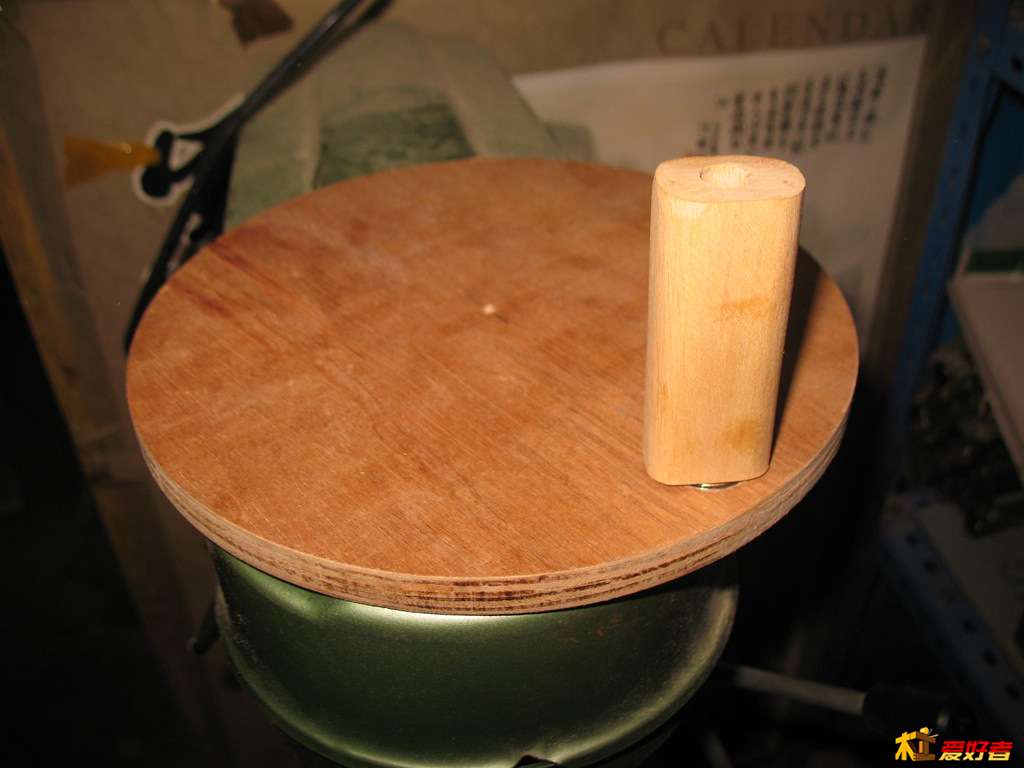

' S0 }5 y) f# |) K9 ~2 o# [手柄和轴承之间加一个平垫，让手柄和手轮平面有高度差，避免摩擦。装好后的样子。。。
: c* A/ y. v) f$ Y3 P, m
5 h/ ] `% J: G1 q
, j% ^% ?. V/ |7 \

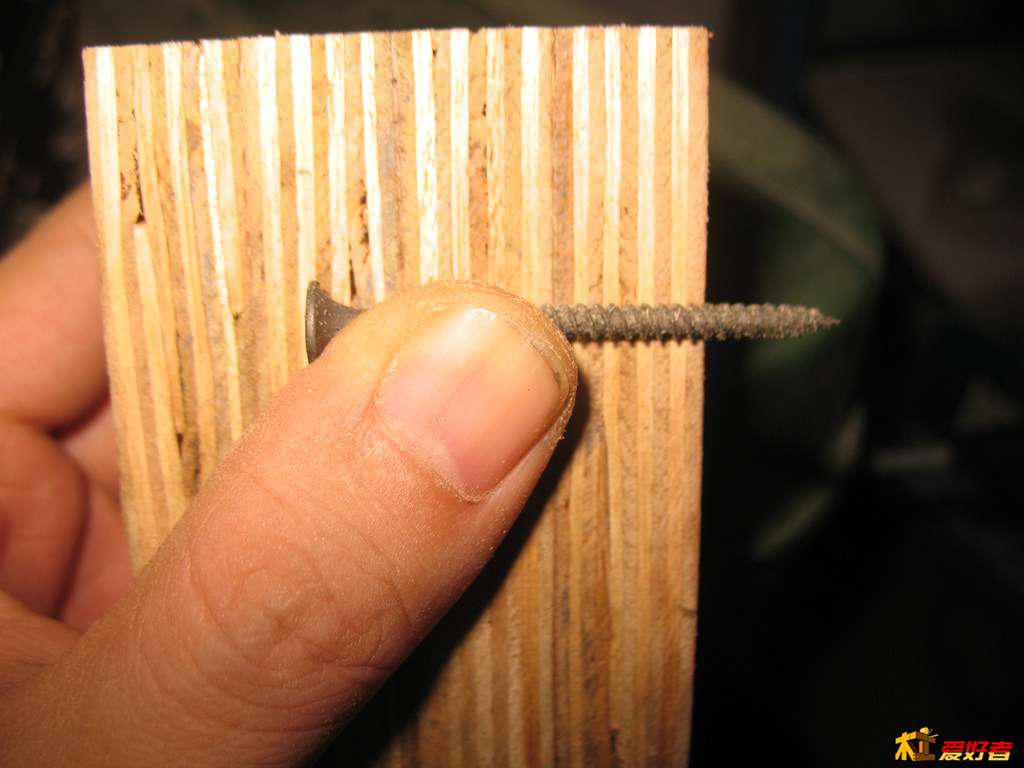

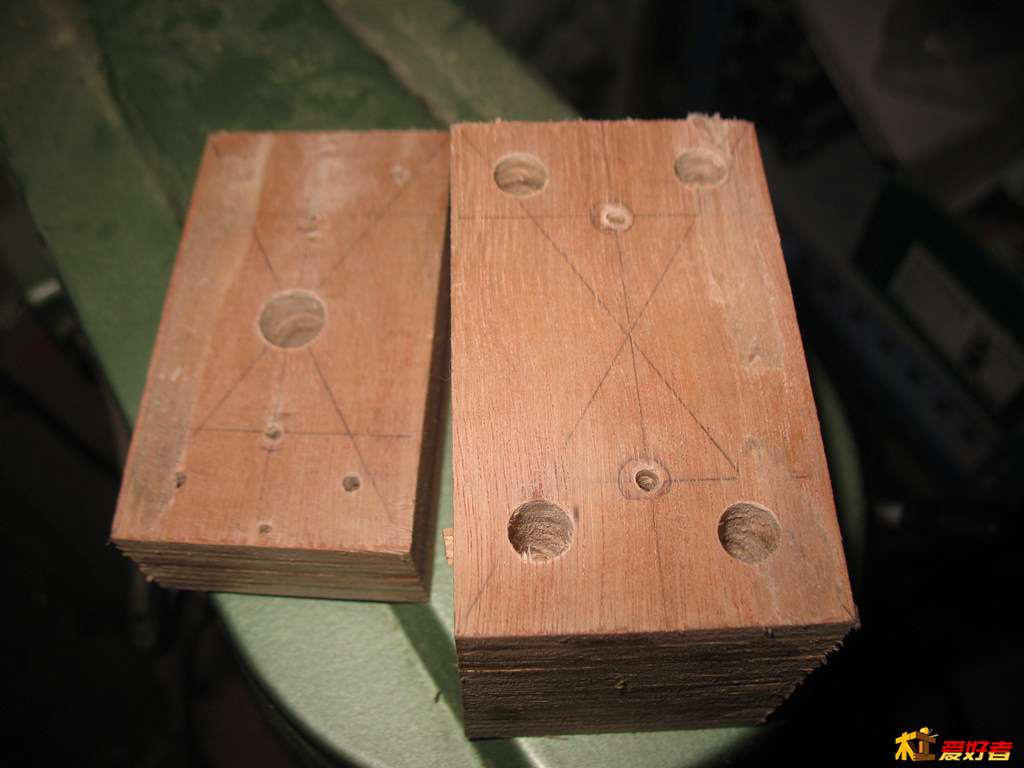

刚刚粘的木块（似乎才过了1小时左右），反正表干了，时间紧，管不了那么多了。比划一下手头最长的干壁钉，3.5*50而已，木块是60厚，大概比划了一下需要开的沉孔深度，让螺钉差一点就能穿过箱子的背板。3 V# C7 U& ?+ [) x6 a- e/ g1 q
# [4 o3 m; \+ q" r1 `$ }
. M( _" k9 n3 q* o花线钻孔，两层的木块中间开了一个12mm的孔，以便M10螺杆能顺利穿过。/ d# U0 _2 Q9 D" Q7 C8 x/ M
9 n3 j% ~: a; a! @# [) w8 }; c8 T

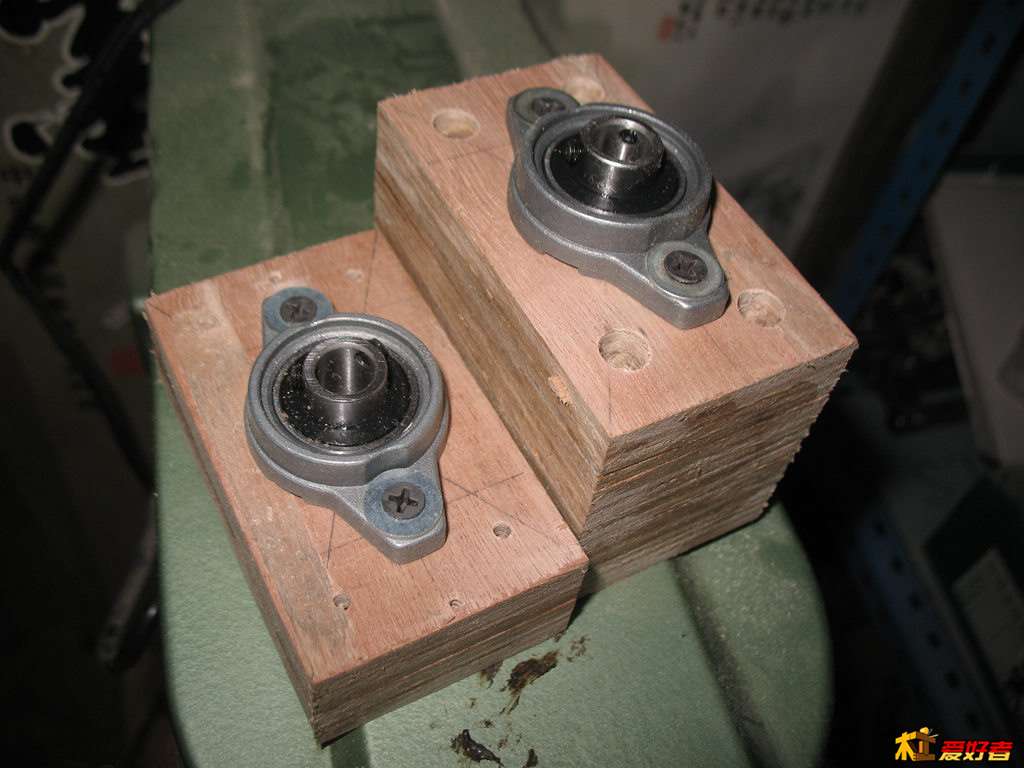

1 J; X0 ?7 } ~+ j' X. V: Q+ @* G装上菱形轴承座，它的孔刚好和螺丝头一样大，只能加平垫固定，定位很准确。' M E5 `& {( }) ~ s
5 T( b, x5 X2 T% L3 c) k

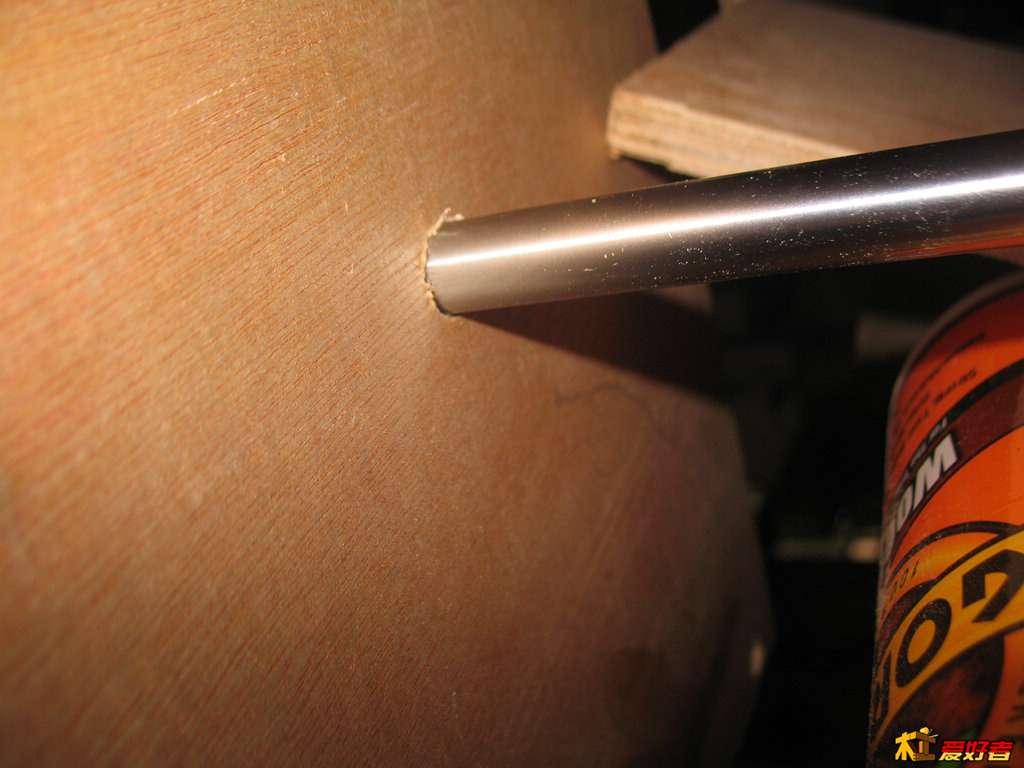

% G9 [8 R9 y0 ?' L3 |1 {0 e前面板朝下，把那天做铰链剩下的近30cm的12mm光轴穿过去，另外一面把中心开孔的木块穿过，这样就对心了，螺钉上紧木块。量好同样位置把厚的木块也固定到另一边。& `1 k5 B6 {" \
+ \8 \; S( o3 ~, S n
4 H$ f) N/ i, L9 S1 h

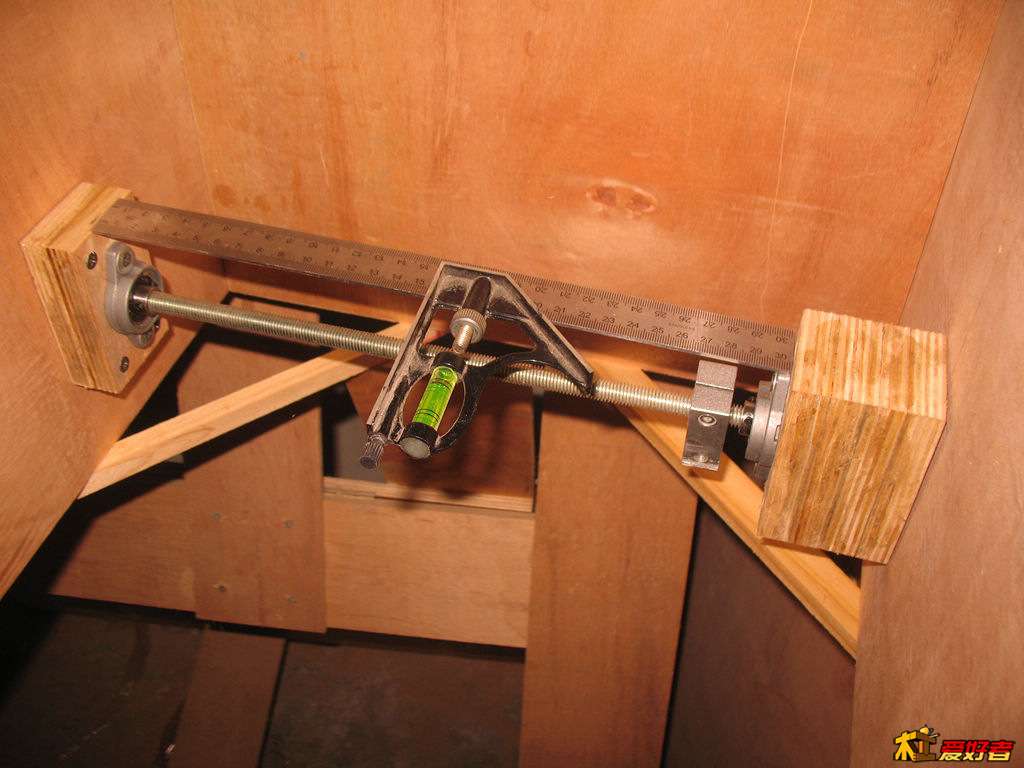

穿上螺杆，轴承座锁定螺杆，很对心，转动很顺畅。通过这样的方法，螺杆的悬空长度大约29cm，强度提高了很多。我有一个倒装锯，M10螺杆悬空63cm，结果运行的时候上下会有比较明显的抖动，必须在螺杆底下垫东西，这次吸取了教训。
2 f2 y$ W/ x: o3 y2 {% Z' p1 G" w9 d& x

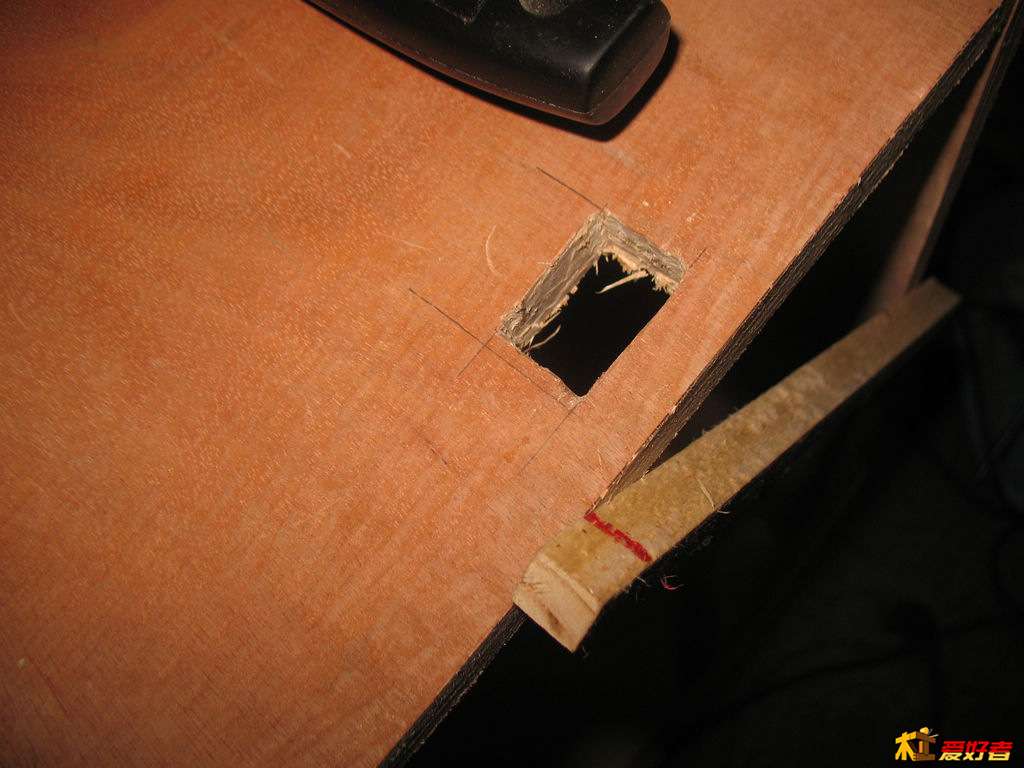

9 S0 ?0 K, P! A" L左侧板画线，钻头打孔以后，用凿子慢慢挖，因为还没组装，不敢用锤子敲，凿子当刻刀用，开这个孔用了好长时间。
( [2 N! m4 d* Y% i+ k. ^5 V' A; `# k# C- U

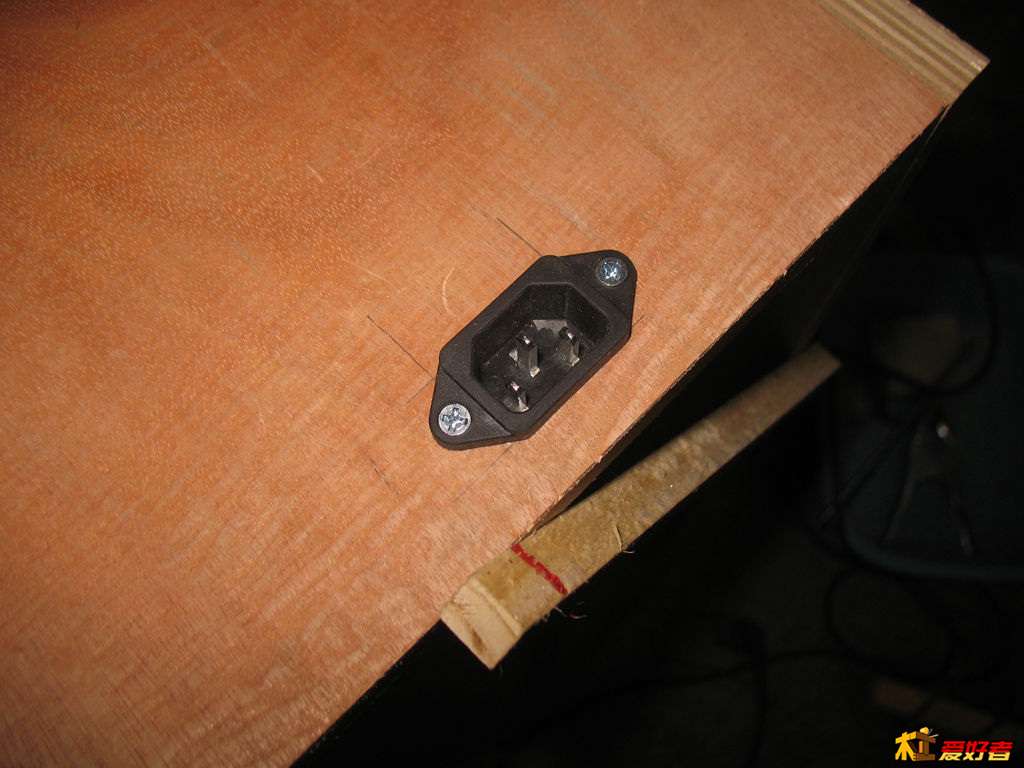

& g1 R: h: ]; }( A0 [2 k! |& r装上电源插座，上好螺丝，刚刚吻合。1 t8 j5 g: {! H, ^
/ T* P, b# e# b1 `
2 H+ m: ?" Q$ J# |& ~2 b+ D3 ?4 }5 J双路船型开关（为什么不用扣押开关或者电磁开关？因为扣押开关体积比较大，虽然买有几个，但这个小锯用不上。而电磁的不但不小，还很贵），标示10A250v，我这电机才200瓦，放心用。。。这个用在铁皮机柜上的，不好弄。
" J- j* H: m, i7 F$ D2 \) k: W& A X( e
8 m8 z$ i' y; J( c- C
把两边的固定卡扣切掉，留出两个倒刺
' a5 C b& K; k! g' a
/ W8 `- F# Q0 o" Y1 N9 [! y4 l
' r i! \& M- M" {8 G U
有花了很多时间在正侧板开好孔，用木块抵住开关边沿，慢慢敲进去了，倒刺紧紧卡住了毛糙的边沿，以后要拆换可能得弄碎了。然后钻个台阶孔，把电源指示灯也装上了。
* {* ^0 n4 s# y' l5 M {, P3 ]' Z4 e N' W9 Y
/ [, [ ^+ ^, D

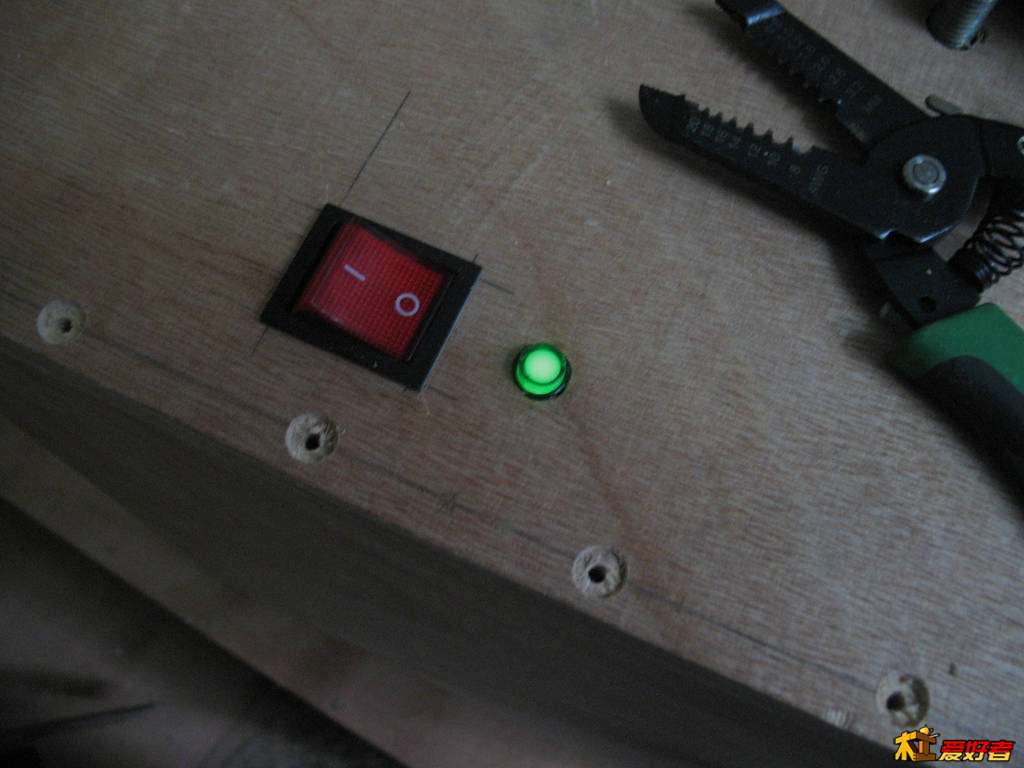

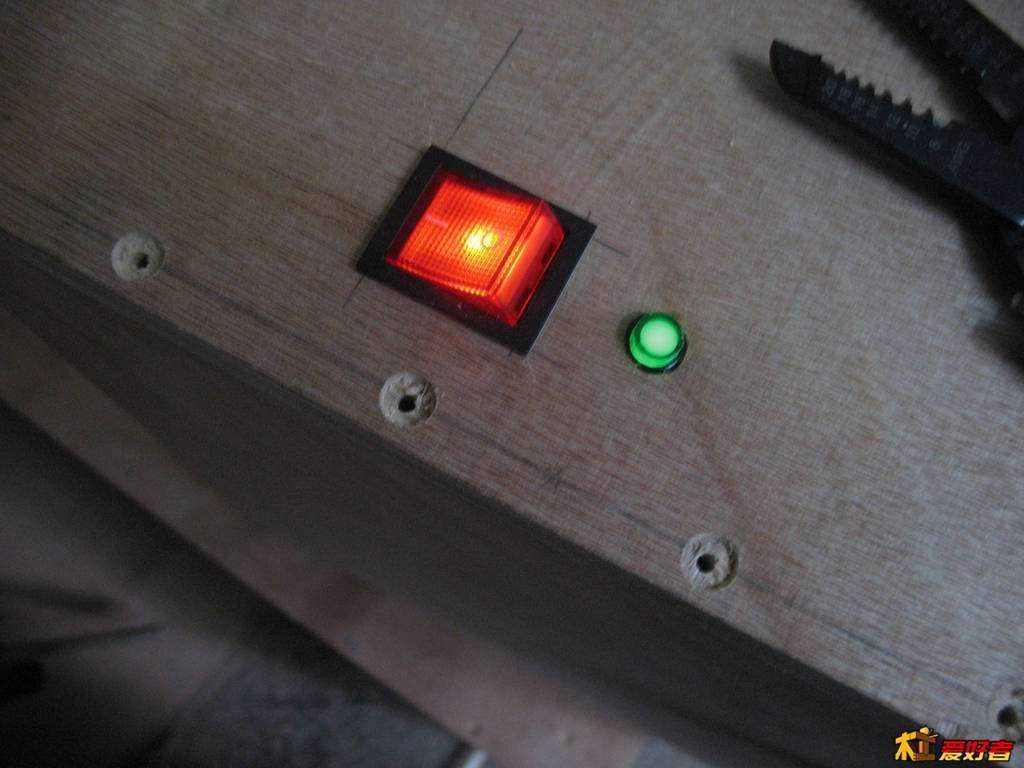

电源插座供电，绿灯亮了，代表锯子进入待机状态。
3 J/ f; l( R$ X
' g: d5 u: O4 O1 q
V$ `0 }; ?% v" ?7 _
按上（开向上，比较不易误触）电源，开关也亮了。。3 t; o) o! @- O+ X/ h P4 ~. s
正准备布线最后组装，亲戚来电话了，去修遥控门锁。。。
; X. L; ~1 N3 A# S6 U修到现在。。。只能明天组装了。。。8 m: H, l5 |" f6 j/ ^
$ h* S3 q- d) D {1 G1 A' `+ ]未完待续。。。3 v! p ]/ a4 j6 L4 N
