自制小台锯

白沙烟 · 发表于 2014-2-23 22:01:36

树叶开心发表于 2014-2-23 20:47
( }6 m- e+ J0 N5 m0 M; g% ^' G方案改了一下，本来设计这锯子侧边有高度指示的，拿到锯轴以后，发现凭这个精度，要个指示也是鸡肋，先不做 ...

提个建议，台子用铁板，能增加锯切厚度。

西门笑尘 · 发表于 2014-2-23 22:05:41

支持楼主继续，然后再写好总结，拿出结论来，比如轴承如果买什么的就会好等等，越详细越好，因为，我也打算做，你先来，我掩护，呵呵

Pdca · 发表于 2014-2-23 22:14:46

LZ设置和制作都非常棒。
不过不加调速器的话，如果要保证转速和精度的话，建议还是换掉原来配的轴承。

虎啸风生 · 发表于 2014-2-23 22:16:51

学习了。

虎啸风生 · 发表于 2014-2-23 22:20:12

地方小，就玩小件

浪立咯浪 · 发表于 2014-2-23 22:24:02

顶一下！顺便学习

KANKE · 发表于 2014-2-23 22:27:15

接着D目标会到达的。

lvchunlin · 发表于 2014-2-23 22:30:09

上你这里来看看

OHW321 · 发表于 2014-2-23 22:34:46

想法不错，做个试验机还行，没什么实用性，太小了，花冤枉钱。

梦想至上 · 发表于 2014-2-23 22:41:22

谢谢分享 ! 学习了!

故乡的河 · 发表于 2014-2-23 22:53:05

电机好大功率？

来自:IOS客户端

透明光 · 发表于 2014-2-23 23:41:37

直流电机是感应电机吗？我看网上有550W，带调速器的，

zdkj · 发表于 2014-2-24 00:00:44

200W电机，锯片露出28MM足够了，这个切高切硬木功率不太够。锯片尽量选薄的，例如1MM的，阻力小些

树叶开心 · 发表于 2014-2-24 00:02:21

白沙烟发表于 2014-2-23 22:01
; h4 g) _8 y: b提个建议，台子用铁板，能增加锯切厚度。

还没想好，可能用12厘或者15厘板，贴防火板，也可能用3mm的电木板或者环氧板。

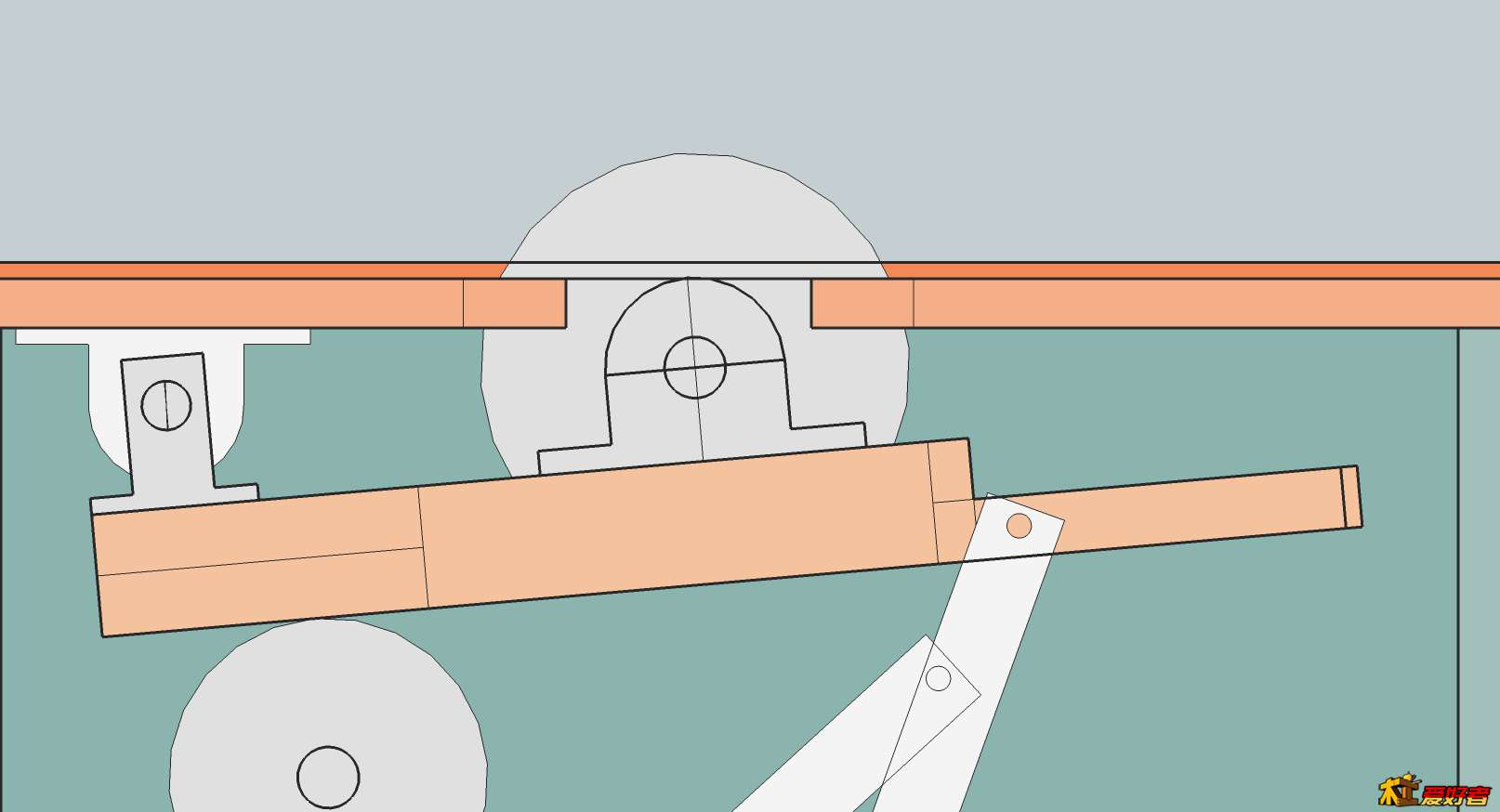

结构如图，下面的承载板关键部位（轴承座、皮带轮等较高部件的位置）镂空，尽可能贴近台面顶层材料，以获取更大锯高。你仔细看我的照片，会看到轴承座顶端有打磨的痕迹，那也是为了锯高而磨的，我想在保持一定强度的情况下，上端尽可能薄，可能将来会认真再磨，今天只是随便上砂带机磨了一下。
如果是夹板加防火板，为了保持一定的支撑强度，会用雕刻机削去部分厚度，留下3-4mm作为承载。

树叶开心 · 发表于 2014-2-24 00:03:45

西门笑尘发表于 2014-2-23 22:05
4 h; O: D* Q% Y- \# S5 q& D1 n: e支持楼主继续，然后再写好总结，拿出结论来，比如轴承如果买什么的就会好等等，越详细越好，因为，我也打算 ...

我刚刚查了一下，轴承温度100以内都无需担心，刚刚空转几分钟温热，问题应该不大。
