自制的车床

ak99519

真是高手啊，都有空自己也试试

珠子123

热爱DYI 发表于 2013-4-20 00:53
中拖板丝杆、螺母结构，丝杆是用市面卖的m10一米长那种（没法找到反牙丝杆，所以只能用它代替，旋动时走向与 ...

中拖板丝杆取用了消回差结构，要求两个铜螺母打孔、攻牙是同一铜棒上做出来，做好后再锯断，两个螺母之间用一个弹簧。
( ?$ R' X3 s  s3 |9 x* a/ [; H不太懂呀因为是新手、买了一台0618可是中托板没有丝杠也不知道结构。
7 G+ ~  R3 m: p

大师能给发个中托板丝杠结构图结果图吗谢谢

梦里唐朝

热爱DYI 发表于 2013-12-25 00:07
按论理值算（排除摩擦消耗、打滑等因素），减速一倍力量增加一倍。

绝对的高手
& C/ P% y, c! ^; Z6 C/ L0 J* ?: D

热爱DYI

珠子123 发表于 2013-12-28 23:49

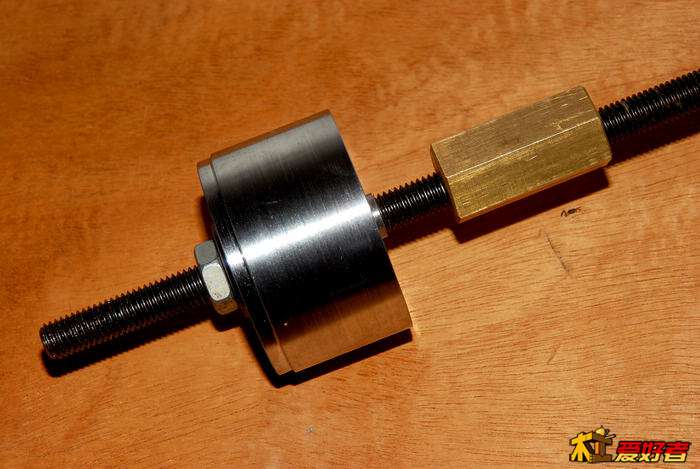

中拖板丝杆取用了消回差结构，要求两个铜螺母打孔、攻牙是同一铜棒上做出来，做好后再锯断，两个螺母之间 ...

* k9 ]" }1 M0 V% L8 F

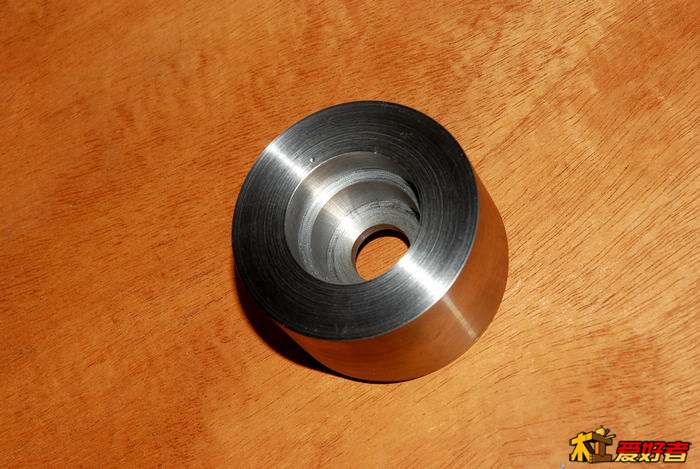

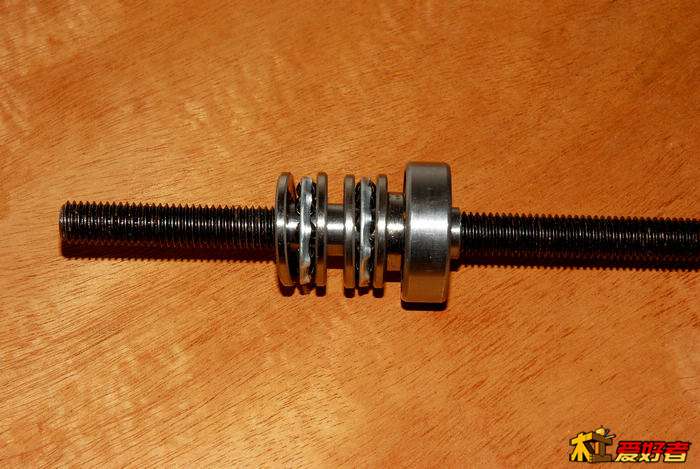

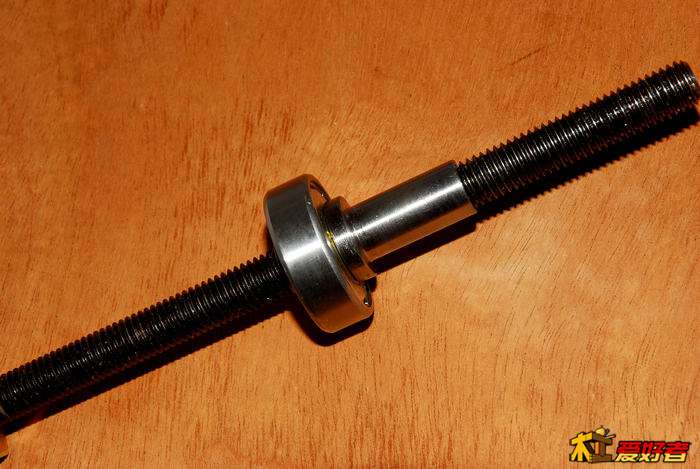

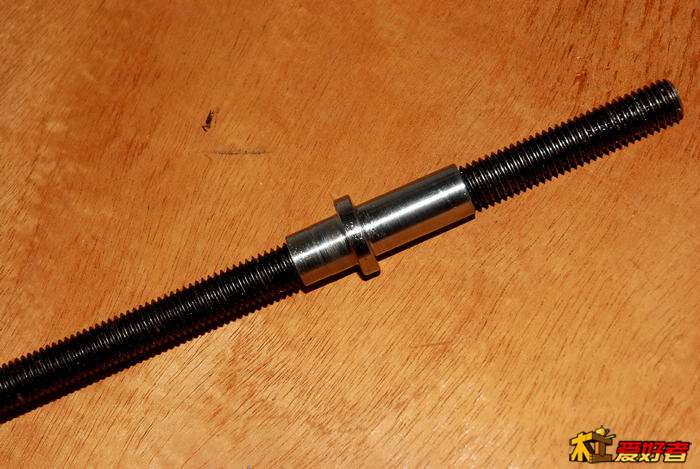

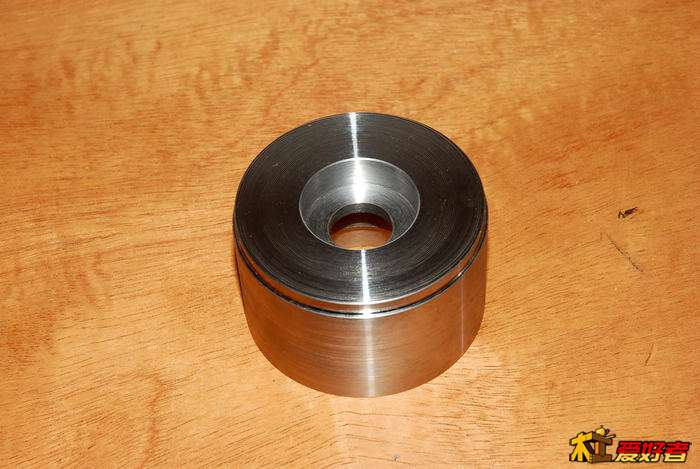

$ \: [) m( r; _7 F0 {, j如果丝杆座内孔与轴配合很精确的，这个深沟轴承可以省去。
) V6 V* g5 w8 i4 f# J0 ?0 A( T
' I% Q7 q- j5 V+ {1 o) w
9 m4 P3 v* j+ u8 w0 z
0 d4 u' |2 X. Q, }) V
. K9 ?% ?7 s1 J9 n  `5 p
* x& d& w. ]& l
/ @! K# C  w- q* b5 Q8 X
9 X: p5 c/ L. O/ Y, n# x# p- R
0 V6 v( L8 j3 S$ H
6 ]; m# J# C8 k8 h" F

& D6 {1 z  z/ _) Y+ _) K

$ w/ p% F2 }7 M2 r' b
; C7 ~( ~' W8 O* ?

yiwangxi

樓主真高手也  厉害

yiwangxi

我正准备自己坐床  能提供点资料吗 谢谢

yiwangxi

材料 都是从哪买的啊  有地址吗

yiwangxi

厉害 越看越佩服

ak99519

导轨哪找的。多少钱一米？

热爱DYI

当时买的时候很便宜，因为没有用，自从做出这台车床以，导轨升价了，当时是27元一条，现在最便宜也要40元。

热爱DYI

yiwangxi 发表于 2014-1-4 14:56
材料 都是从哪买的啊  有地址吗

不知指得是那些材料？能具体一些吗？

情。莫离

请问大师有的车床用三个皮带轮作用是什么啊？是两个皮带轮好呢还是三个好点

热爱DYI

情。莫离 发表于 2014-1-5 06:36
* Z9 C) q$ A8 L* Q7 h  h7 [请问大师有的车床用三个皮带轮作用是什么啊？是两个皮带轮好呢还是三个好点

你是说二条或三条槽坑的皮带轮吗？多槽皮带轮是多种变速，多一道槽高多一个速度。

情。莫离

热爱DYI 发表于 2014-1-6 00:39
' I1 r& q; V/ F5 Q/ T5 P$ g1 P你是说二条或三条槽坑的皮带轮吗？多槽皮带轮是多种变速，多一道槽高多一个速度。

" u4 Q4 `4 q# {% y+ P不是的，是一共有三个皮带塔轮，电机上一个，主轴上一个，他们之间有一个，我在网上查了查，说的没听明白，我的是A型4槽的塔轮

热爱DYI

用多个皮带轮的多数是为了减速增大扭力，特别是要车螺纹的要用到很低速（100/分转以下），所以才几个皮带轮做多级减速。
