自制的车床

五亿美金

金工高手啊，太羡慕了，做的真专业

yey75402

佩服，手艺挺棒。

大道

用车床做车床，首先你得有台车床

艺品手工

牛人   简直就是工程师。

艺品手工

热爱DYI 发表于 2013-5-13 23:14
  \- _$ `. z( Y8 ~8 W用皮带轮调速的都是用大小皮带轮（称为塔轮），轴上大小轮是连为一体的。

. n, I" f# S3 ~/ z5 ~我想了解自动走刀系统的详细图纸 尺寸，希望大师指点。谢谢

ztztzt12345

学习了~！这么好的帖子必须顶~！

热爱DYI

艺品手工 发表于 2014-2-28 22:35
0 }& @4 M! S/ m9 _2 N我想了解自动走刀系统的详细图纸 尺寸，希望大师指点。谢谢

& O3 T; |+ S6 a. R) D% o% l7 A呵呵，我做床从来没有画图的，首先在脑子里想好大概，然后做到那想到那。

情。莫离

大湿，我的中拖板和小拖板用淘宝上那个有杆燕尾拖板行吗？我看您做的微车好想也用了，不知道那个行不行？

艺品手工

自动走刀系统的图片再多一点就好了

艺品手工

大师，我也想知道床头是在哪买的。

热爱DYI

情。莫离 发表于 2014-3-1 17:45
- x4 y5 v# a$ ^% u大湿，我的中拖板和小拖板用淘宝上那个有杆燕尾拖板行吗？我看您做的微车好想也用了，不知道那个行不行？

) \. e& b+ L* f那种有杆燕尾滑比较粗糙，丝杆固定处没有轴承，间隙很大，如果有能力把这些搞好就可以。如果有铣床就好办多了，买无杆滑块，自己再精加工一下，铣丝杆槽，铸铁很容易铣，一般钻改铣都可以铣。

热爱DYI

艺品手工 发表于 2014-3-1 21:07
+ Y2 Z' ~4 n" a' b; p自动走刀系统的图片再多一点就好了

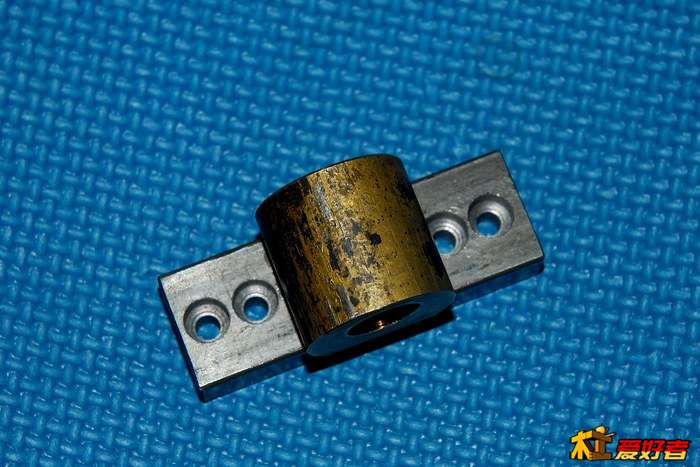

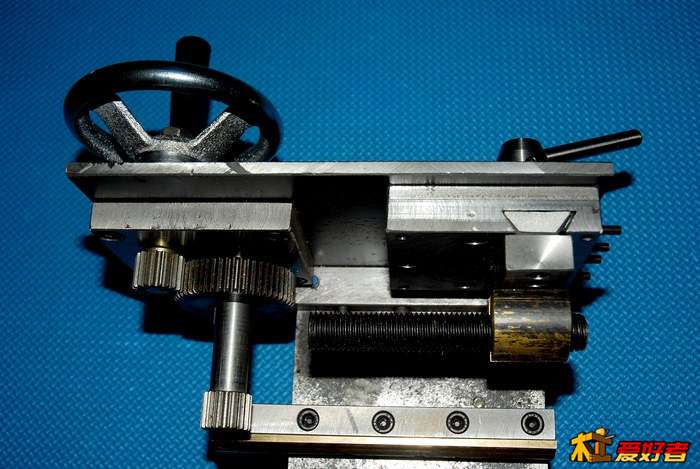

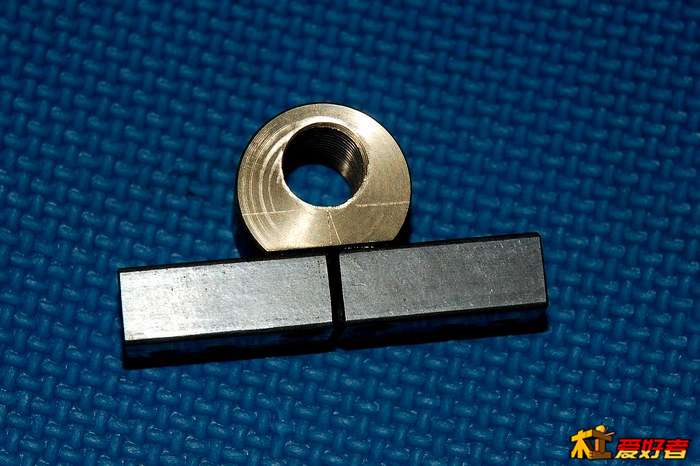

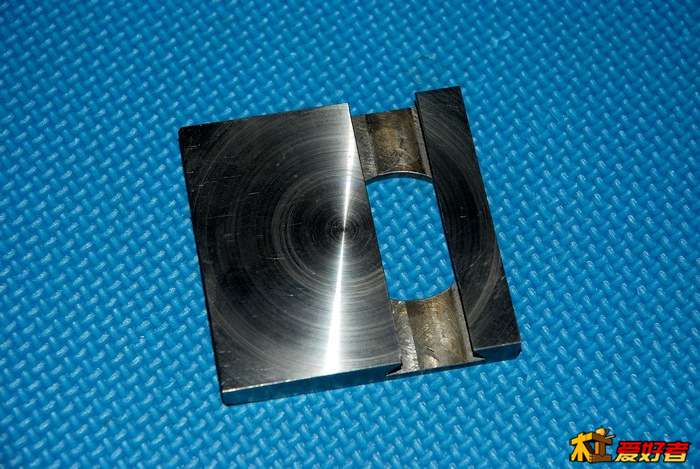

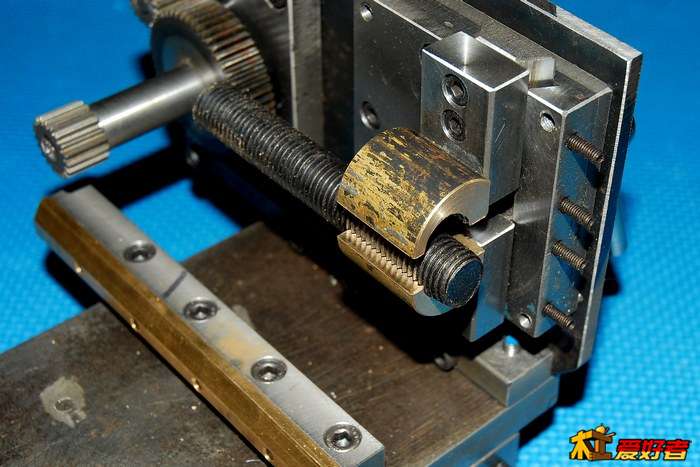

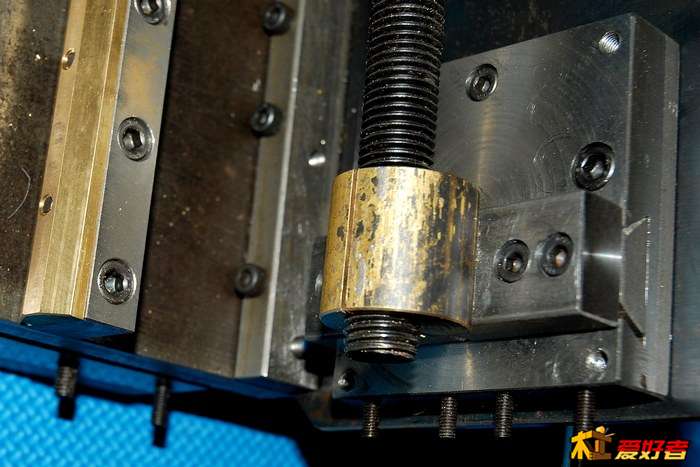

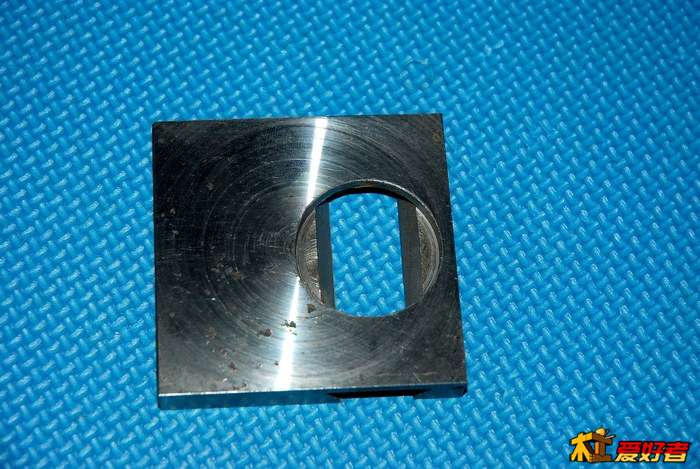

- r" [; \& [3 w0 q1 {/ }2 [! L# Q在50楼有自动走刀离合详细图片。另外前段时间帮别人做了自动走刀离合装置，拍了些图。

- r* S1 g, _) W8 X+ M& L/ ?) b. J
4 e2 k2 F+ @% Y+ t- P
- Q6 x  }: c8 \+ [

: C$ V' |1 E! |2 p, f: p
$ B$ j; I# U* g" U) ]- L7 |& L& `. [4 d
9 P8 t- V5 o0 J, P8 O/ @


2 S$ i# C! F) I  e
8 }: n6 y% i* J" q- L
) b9 c' F6 v) W0 G: J

4 l2 l% M! b. w: x

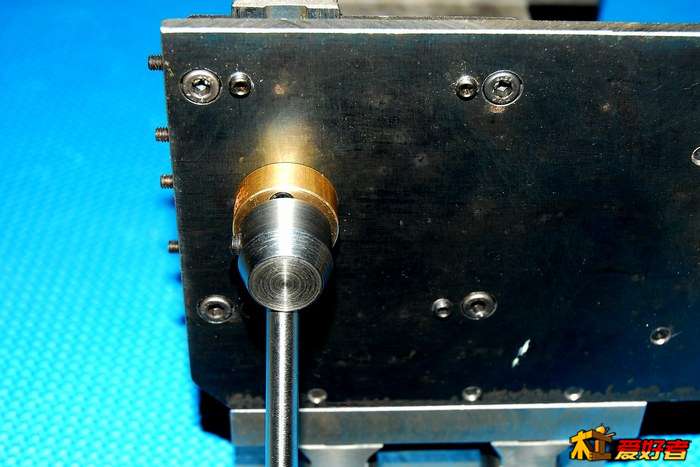

面板前面用4颗螺圆定离合器，还有4颗顶丝用于方调整与丝杆距离，这样安装丝杆时就不用垫片之类的东，很方便调整。
7 o) u9 V0 b; b8 e7 [  V8 p/ t

情。莫离

师傅我看看您的自制铣床呗

艺品手工

热爱DYI 发表于 2014-2-7 22:34
, ^. b3 G2 \6 o3 E请仔细看帖子好吗，在227楼就有尾顶材料尺寸数据。

谢谢大师解答。简直太详细了。哪天也d一个
, N; D$ c$ b1 X' A3 R
9 c, a$ ^- t5 D$ v- s8 k来自:Android客户端

老爷007

太牛了，不得不佩服。花了多少米啊？？
