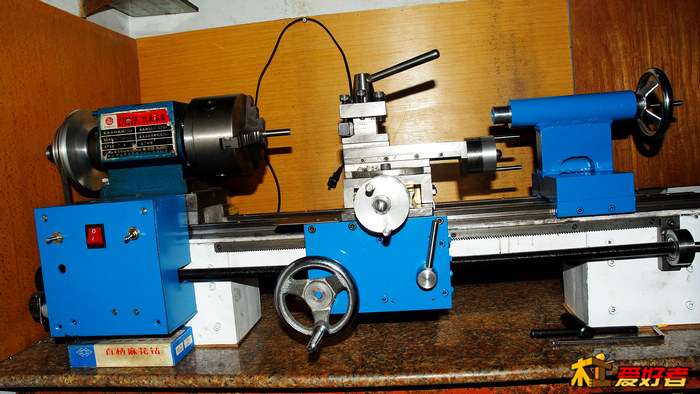

自制的车床

热爱DYI · 发表于 2013-4-9 22:50:12

卡盘口至尾顶口是450mm。卡盘中心至导轨最大回旋直径是250mm。电机功率是400w，转速分三档皮带变速，600、1200、2400。

liuyan · 发表于 2013-4-9 23:07:58

本帖最后由 liuyan 于 2013-4-9 23:09 编辑

楼主搞得确实很牛！有过程就更好了。

热爱DYI · 发表于 2013-4-9 23:15:40

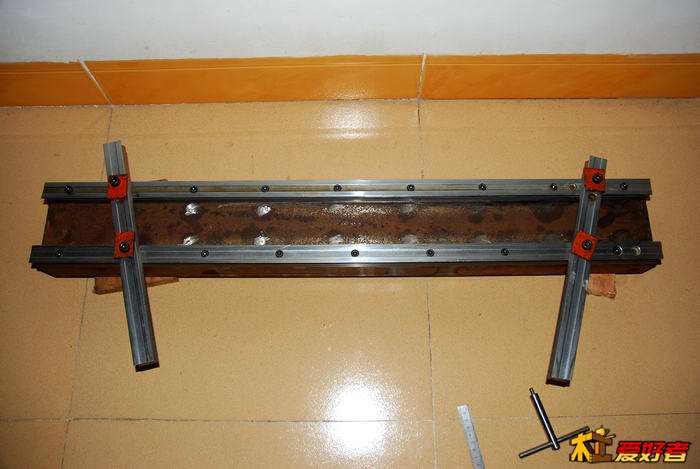

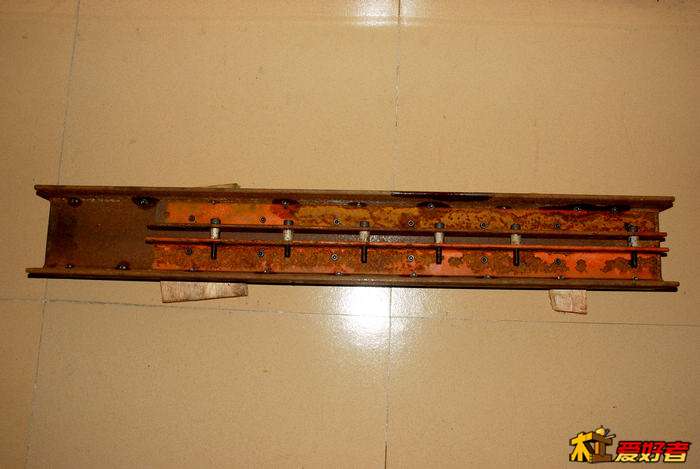

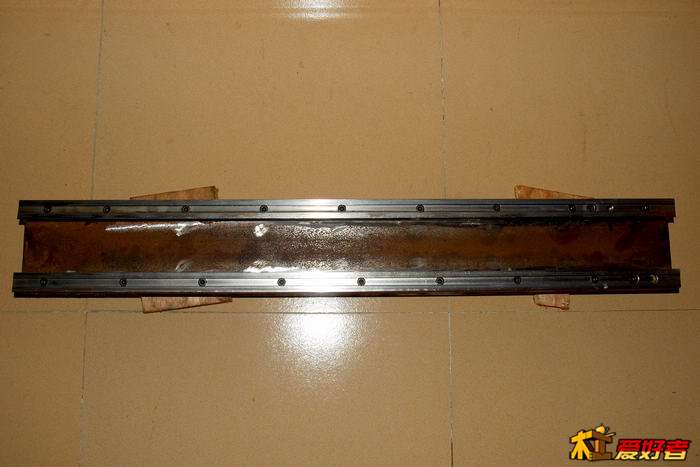

做车床最困难的是导轨，要使导轨在同一平面上，又要两导轨平行。本人选择便宜的纺织机导轨。这导轨应该是磨掣的，平面很平整，所以利用其平面，先用两条短导轨成梯形固定导轨，就可以达到两导轨在同一平面上，用精密一点的卡尺测量两导轨平行（卡尺口尽量平行导轨测量，慢慢调整两导轨平行），然后用螺丝固定两导轨，床身是用12号槽钢（宽度是120mm），先将固定好的两导轨架平放在槽钢上，检查槽钢平面与导轨平面是否粗略吻合，当然越吻合越好，但是因为不是磨磨精磨所以不可能完全吻合，所以要用AB胶作填补剂，分别在槽钢边缘涂上AB胶，涂胶速度要快否是胶水很快凝固（一般5---8分钟），迅速将固定好的导轨架放上去。等待完成凝固后打孔、攻丝、紧固螺丝，这样平整又平行的车床导轨就成形了。

热爱DYI · 发表于 2013-4-9 23:19:02

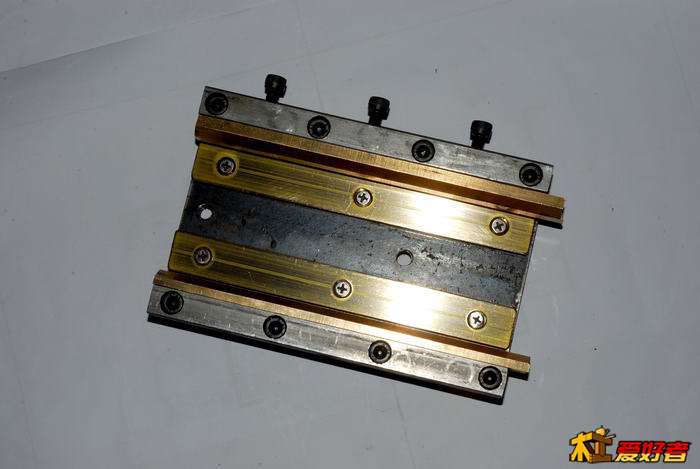

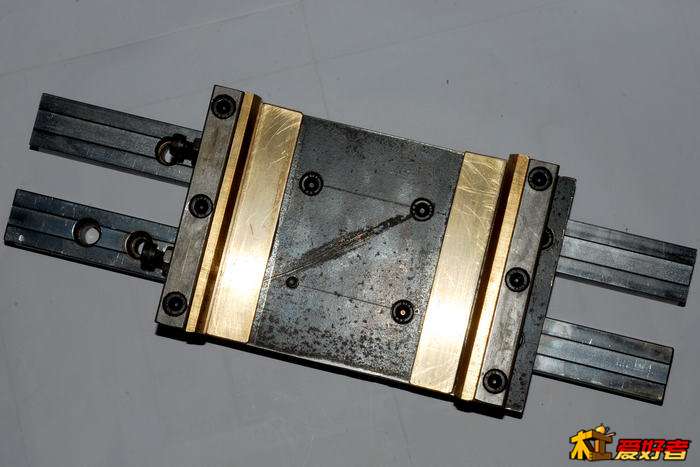

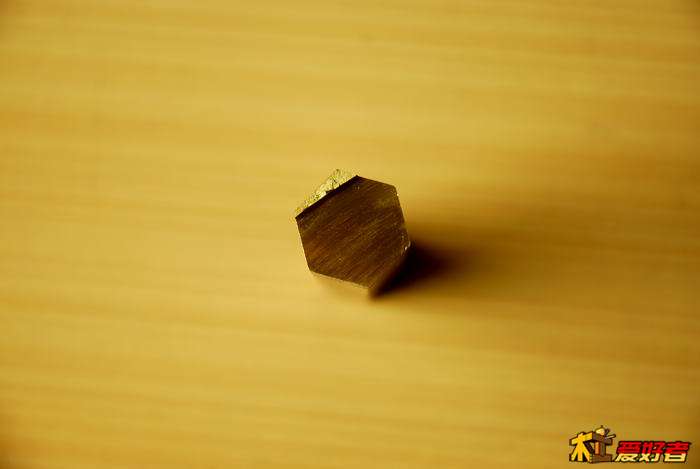

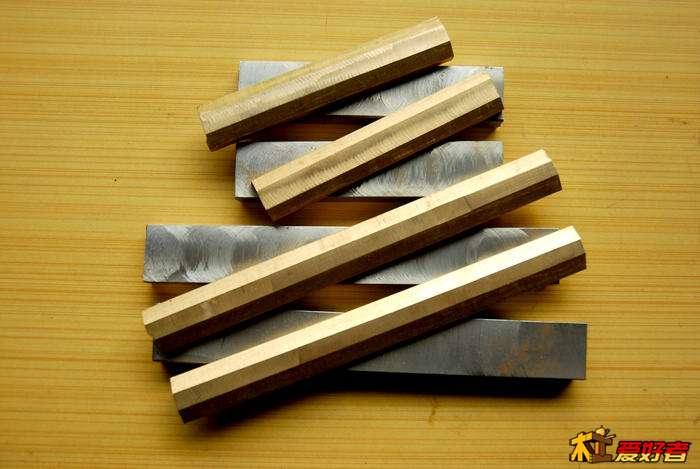

托板滑块做法。

热爱DYI · 发表于 2013-4-9 23:29:10

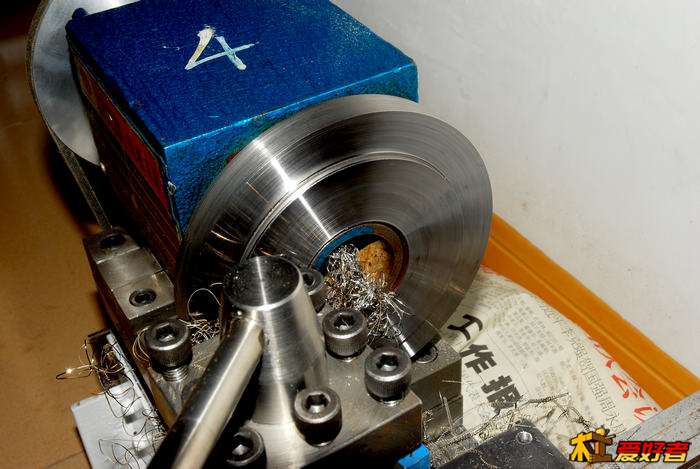

因为这里是木工论坛，所以关于其他部分的图就不发上来了。床头是买的，法兰粗车后装上本床再自宫台阶。

热爱DYI · 发表于 2013-4-9 23:31:36

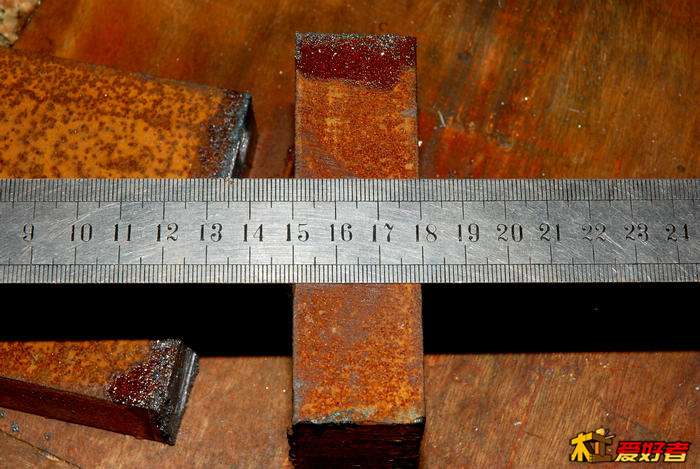

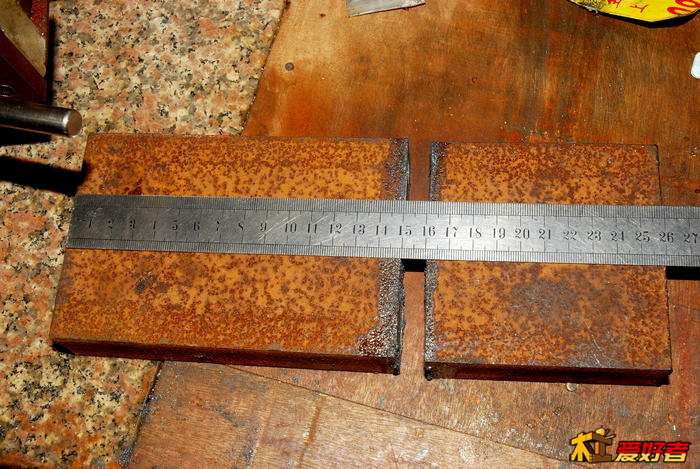

造尾顶。

热爱DYI · 发表于 2013-4-9 23:39:59

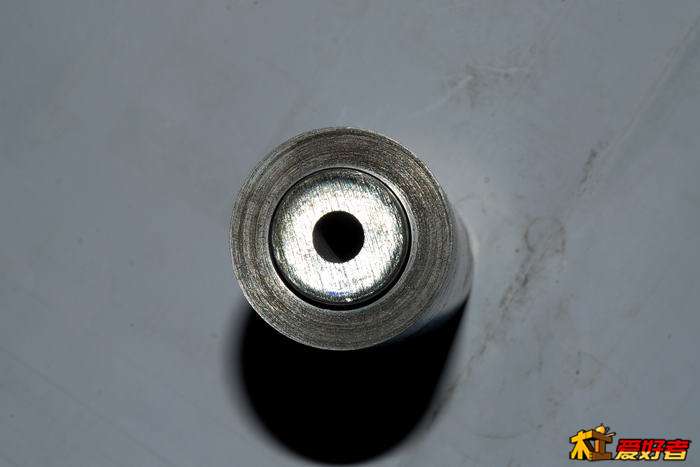

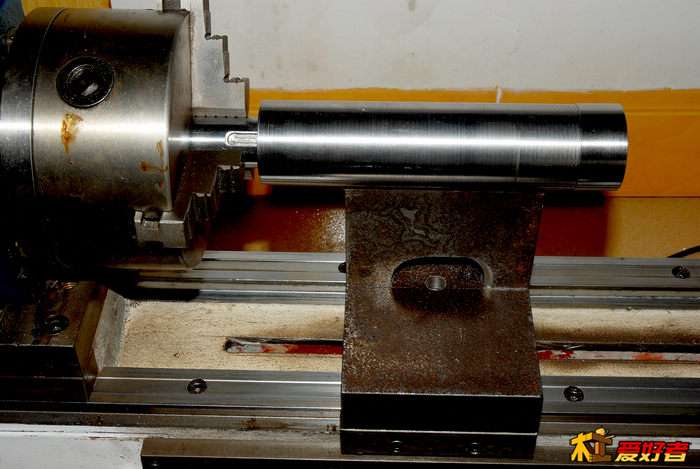

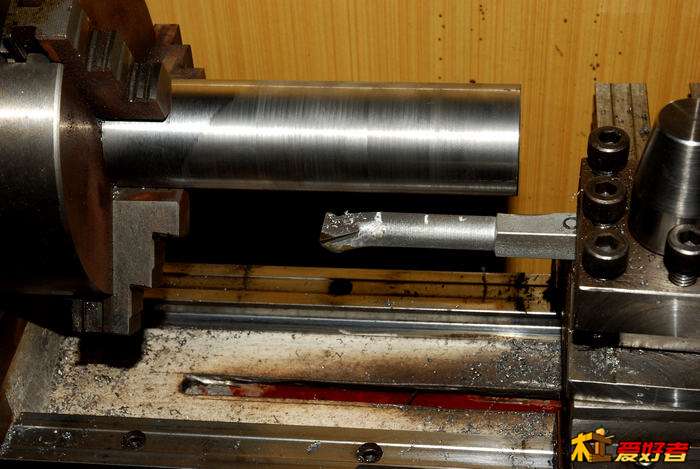

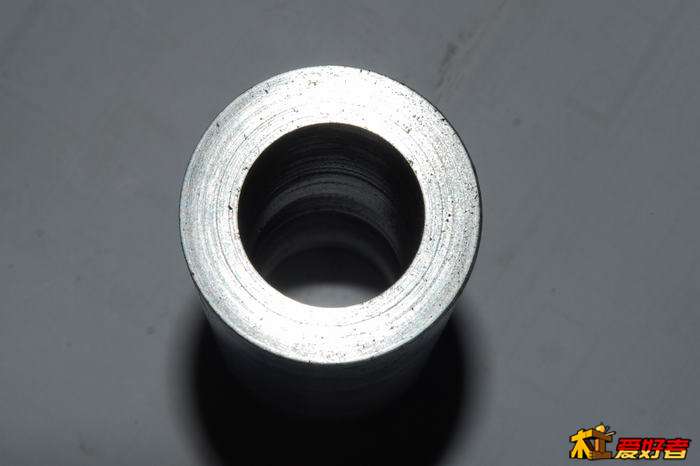

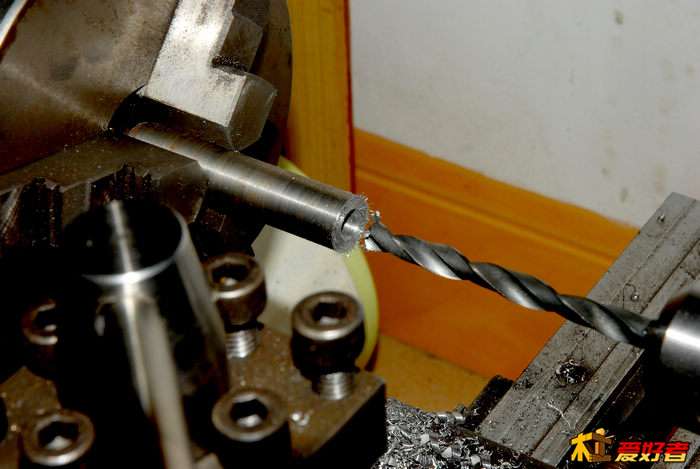

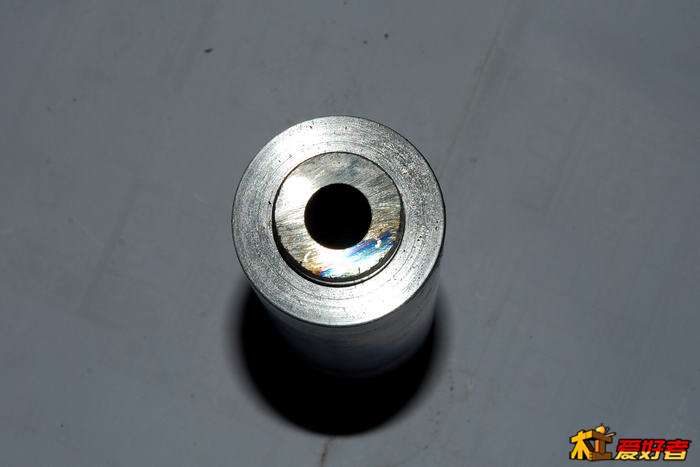

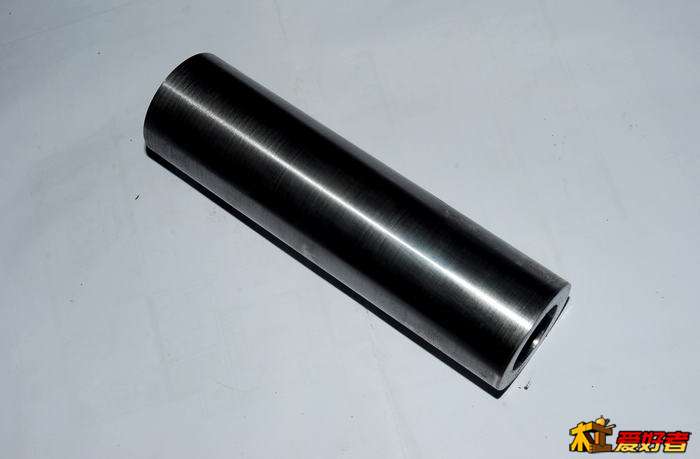

利用基本做好的车床车尾顶套。

热爱DYI · 发表于 2013-4-9 23:43:02

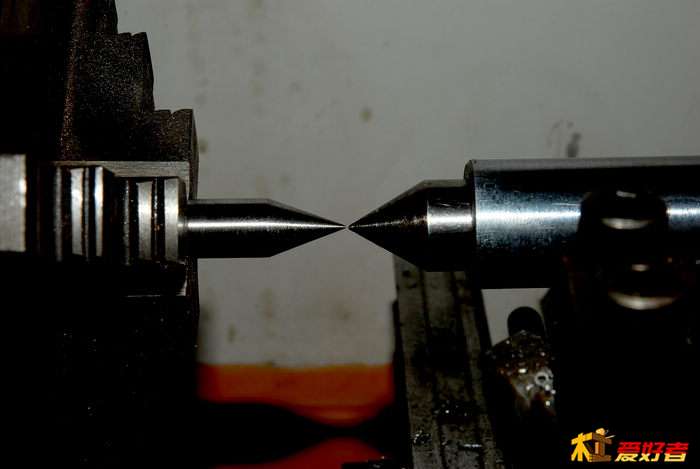

调整尾顶中心并固定。

广意哥 · 发表于 2013-4-9 23:45:11

热爱DYI · 发表于 2013-4-9 23:45:15

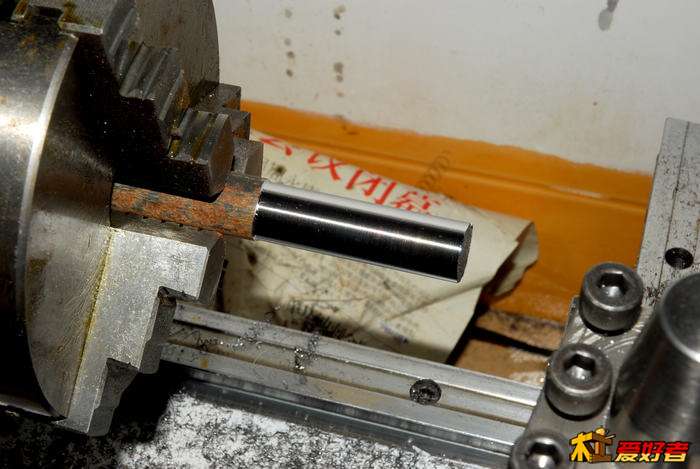

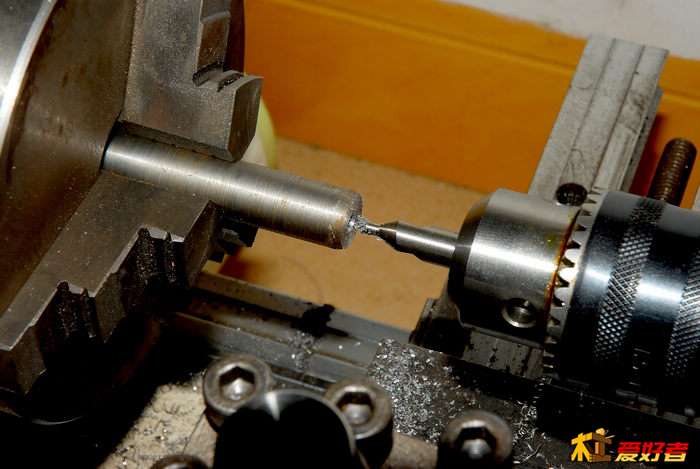

试车

热爱DYI · 发表于 2013-4-9 23:49:40

上一段自动走刀视频。

008wer · 发表于 2013-4-10 00:12:19

期待楼主的下文分享，顶了

热爱DYI · 发表于 2013-4-10 00:16:55

008wer 发表于 2013-4-10 00:12
期待楼主的下文分享，顶了

本来想发到车床木旋区的，无耐新手不让发。

老街山水 · 发表于 2013-4-10 00:29:08

厉害，厉害，太厉害了，这本事做枪炮也木问题。

原木缘 · 发表于 2013-4-10 01:31:11

高手啊！佩服！来自: iPhone客户端
