自制的车床

热爱DYI

情。莫离 发表于 2013-4-29 09:35
- n* Q. m" @) W. B6 k用的什么电机啊，师傅，

; F: F' d- \6 T" N0 c" T用的是直流有刷电机，功率估计是400w左右（输出轴16mm），标牌上只写着30V、950转，我用60伏电压，转速大概是2000转。

taizi100

厉害 成本多少啊 做一个

热爱DYI

taizi100 发表于 2013-4-30 09:08
厉害 成本多少啊 做一个

8 m4 E+ a. U& S6 n" ~# E4 {! W# ~卡盘：320（全新的）
' `$ {6 x4 v& X; a% \+ X+ j; q床头：200（二手的，含快递）
& W5 r" v+ E# G' }1 h: Q电机：96（二手的，含快递）
导轨：60（含快递）
7 z. U% K! ^$ @7 `4 _键条、丝杆：大约是90
齿条：齿轮：70
铜、铝材：大约120
' {4 E5 S* S( b2 y床架、拖板铁料：大约150
尾顶用的光轴、轴套：25
轴承：约30
8 V1 @( Q: V1 l& H; h) m5 ?# `* {螺丝：约25
6 z; c# O) U  }6 k- B6 [3 ~铸铁电镀手轮：18
皮带：3
AB胶、不锈钢材等：约20
手喷漆2瓶：约20
4 e; ]/ p# m% t5 S7 |$ n9 v合计：1247
/ X6 f. Q; z( E1 y+ l还有一些可能想不起的，不过总造价应该不会超出1300元。
变压器是很早以前搞音响自己绕的，所以没有计算在内。
7 E; b- n, ~- h# C# B; i

huj555

这台比我的好多了，我也先做一台，楼主能教我吗

热爱DYI

huj555 发表于 2013-5-2 12:34
这台比我的好多了，我也先做一台，楼主能教我吗

) P2 ~6 J1 _1 @( i& k" B" c+ X2 s共同学习探讨吧，希望你做得更好，建议身床最好选择14号槽钢，当时找不到14号，现在个人觉得12号狭隘了一点。

huj555

热爱DYI 发表于 2013-5-2 22:12
& O% z9 _: f: I" H( e共同学习探讨吧，希望你做得更好，建议身床最好选择14号槽钢，当时找不到14号，现在个人觉得12号狭隘了一 ...

( Y+ z9 Y/ M- t0 Q8 |我已经做了一台了，就是有些地方还不太满意，我想改进一下导轨和增加自动行刀系统。

热爱DYI

竹鸟笼 发表于 2013-4-27 18:10
佩服高人，车床主轴再哪里买的啊！也想做个。谢谢

" p$ ]4 p2 y/ n8 k/ F你需要的法兰制作图。当时由于车床卡盘是80mm的无法夹持大于70mm外径的工件，所以只能采用以下步骤进行车制125卡盘法兰。

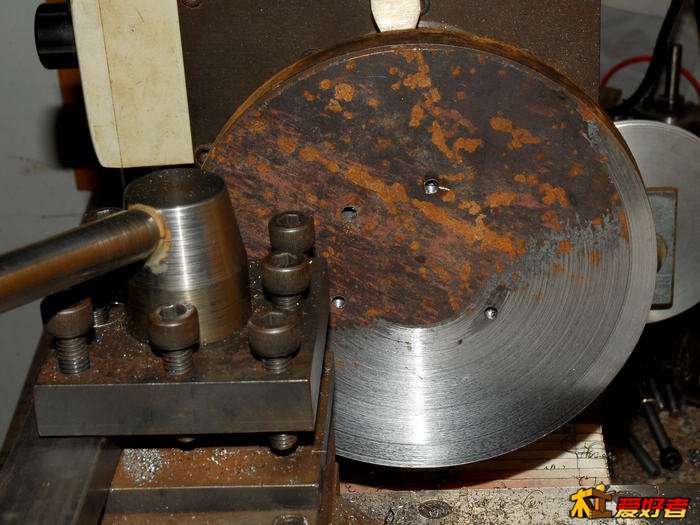

先车制一个外径为65mm的铁饼（当时没有拍所以只能看这图作参考），
6 [/ y5 [7 L. L. f0 Q2 `

# J8 f: T# h* j2 G  j

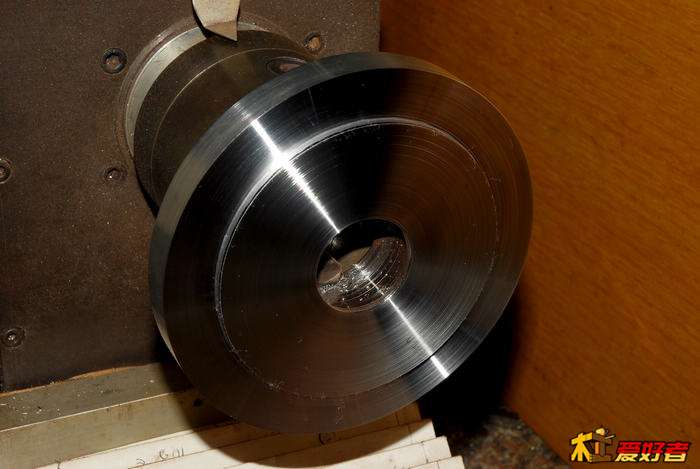

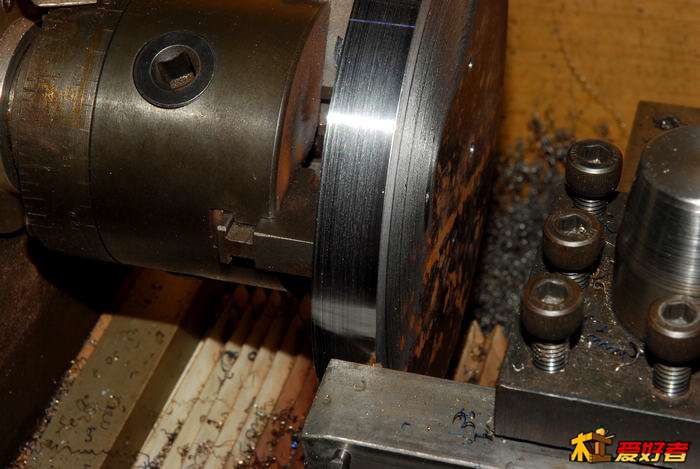

夹持着65mm铁饼，再车外圆及端面

: D+ W/ G2 o- b; \
1 Y' j% N$ l! \& q- l) t
/ g# A- Y/ K6 G6 g6 L2 s7 N

- O+ K" q/ r: {1 g

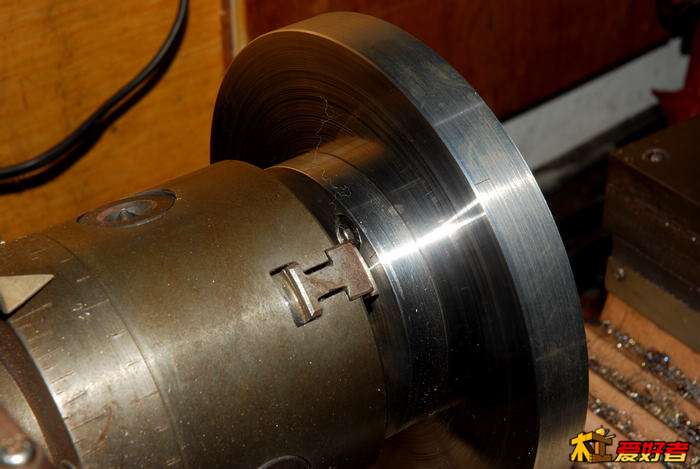

再粗略车出与卡盘台阶相对应的台阶以及内孔（台阶、外圆直径、端面、内孔等都留有余量，上新造车床时再自宫到适合的尺寸）
  y/ n& i* o! p! v9 N  J6 I: O. K# h


因为用的是自制车床车的，没有挑丝功能，挑丝是用我另外一台有挑丝功能的“真牛”车床。
7 y  U1 R0 X  M
9 B) K, f) c5 K" ?0 E7 d

fuktion

您好，看过您的帖子，更加坚定了要自己做车床的想法！您的方法非常值得借鉴，就是有些地方还是没完全看明白，能请教您一些问题吗？谢谢！

热爱DYI

fuktion 发表于 2013-5-7 18:25
. v$ ]: Z4 W4 ]1 \2 G- M" f, a您好，看过您的帖子，更加坚定了要自己做车床的想法！您的方法非常值得借鉴，就是有些地方还是没完全看明白 ...

* W0 ]' Q4 C4 z/ m1 }有什么不明白的尽管问，我会尽可能完整回答。

fuktion

热爱DYI 发表于 2013-5-7 23:29
有什么不明白的尽管问，我会尽可能完整回答。

, O" e: M" ~! B5 x2 v嗯，谢谢！
首先，第一张图，在槽钢里面埋了两条角铁是吗？是用来做什么用处的？
其次，那些材料比如轨道，都哪里买的呢？
0 r! r& X" @* v9 p0 k' `- b还有很多疑问，一个个来吧，呵呵~

热爱DYI

fuktion 发表于 2013-5-8 20:36
嗯，谢谢！
4 c0 }9 \5 a, ^, T- d首先，第一张图，在槽钢里面埋了两条角铁是吗？是用来做什么用处的？
& \4 p, O8 Z3 x- }其次，那些材料比如轨道 ...

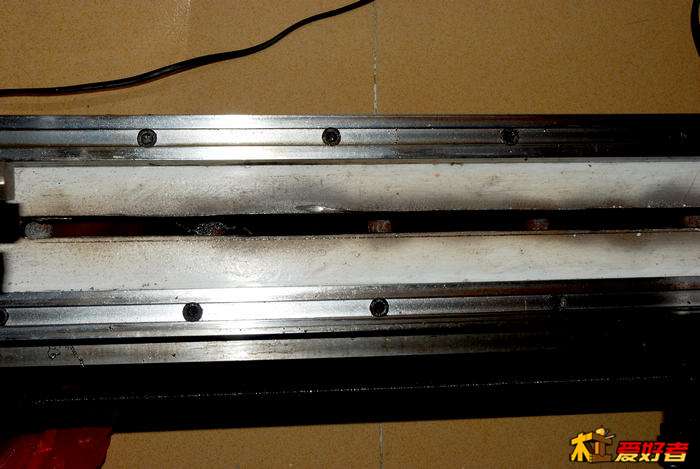

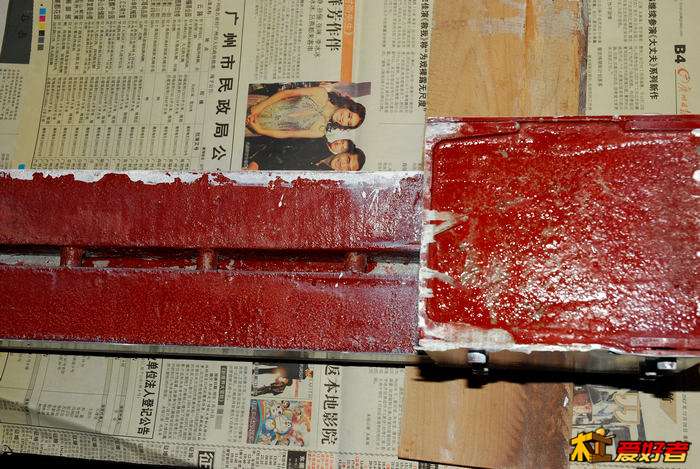

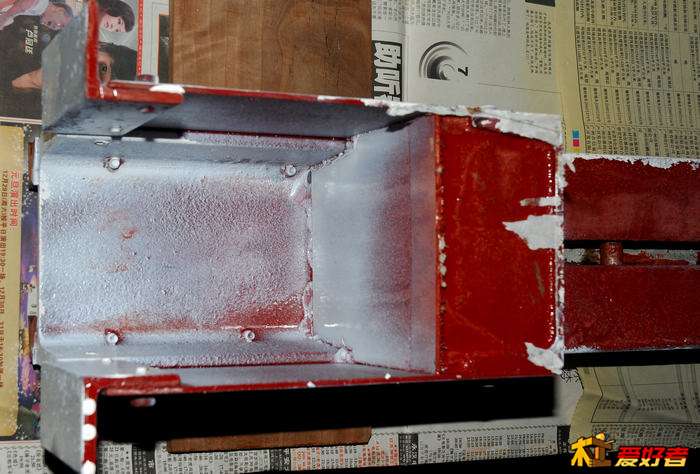

" \% P! S8 w$ r5 m& L, j' b埋了两根40x40mm角铁，目的是为增加槽钢床身刚性，因为这种设计是用于加工金属的，刚性要求较强，角铁中间留了15mm空隙，目的为了让尾顶能够移动并且能用螺丝锁紧。床身里面还灌注了水泥在灌水泥时还加了两根18mm的钢筋。


- U$ ?# A* \8 r( d$ X
" T6 Q8 q& Q& j0 W
' U! W+ P! ]0 `! ~

fuktion

热爱DYI 发表于 2013-5-8 23:21
埋了两根40x40mm角铁，目的是为增加槽钢床身刚性，因为这种设计是用于加工金属的，刚性要求较强，角铁中间 ...

3 d* h$ o! ~  b% v4 j+ X4 y6 j, ^% i2 m* q这么说来，槽钢面上中间你铣了一条穿透表面的直槽出来？

热爱DYI

fuktion 发表于 2013-5-9 00:11
这么说来，槽钢面上中间你铣了一条穿透表面的直槽出来？

6 ~/ r+ I. M  [/ y( n& |+ t3 G8 P是的，是用角磨机夹割片开槽。
; I% p2 _. _' y; g4 D- ], y6 S
* |0 C6 w; J2 M2 H, G& r

fuktion

热爱DYI 发表于 2013-5-9 00:36
( q1 V  a1 r1 ]+ H8 p+ w是的，是用角磨机夹割片开槽。

您用AB胶先把导轨粘在槽钢表面，再用螺丝上紧的方式，会不会使用时间长了，SB胶干裂脱落出来影响精度呢？
您的槽钢总长度是多少？谢谢！

热爱DYI

fuktion 发表于 2013-5-9 17:24
' w! t) K: j3 o! {您用AB胶先把导轨粘在槽钢表面，再用螺丝上紧的方式，会不会使用时间长了，SB胶干裂脱落出来影响精度呢？ ...

AB胶是防油防水，粘性很强，想它脱落很困难（贴的表面要干净），此胶只起到填补作用而且是被牢牢压在底下，怎会脱落？使用这种方法最好在冬季温度较低时使用，因为此胶凝固时间很短，低温（10度左右）时大概10分钟左右开始凝固，气温30度时大概5、6分钟就开始凝固了，所以做的时候一定要快。
