自制的车床

三十而婚 · 发表于 2013-4-10 04:56:23

不许私自制作枪炮，犯法。。。。

qiyong3213 · 发表于 2013-4-10 10:33:49

非常专业！

木匠学艺 · 发表于 2013-4-10 14:01:09

本帖最后由木匠学艺于 2013-4-10 14:06 编辑

我看了视频，没弄清楚这是金工车床还是木工车床？楼主简直就是金工专家啊，本事了得！你自称现在还是新手，要是老手那安倍晋三还不得跪地央求你别再弄出什么新式武器来呀，真要是弄出点新式武器那他的政权可不保呀。

kfcc2008 · 发表于 2013-4-10 15:14:23

很想了解下楼主制作全过程，还有材料

筷楽♂尐恐尨 · 发表于 2013-4-10 15:15:23

看来我这里改造车床简单多了~全部都是做汽配的车床~

热爱DYI · 发表于 2013-4-11 16:24:50

老街山水发表于 2013-4-10 00:29 2 S' m! b. ~( l. F( D
厉害，厉害，太厉害了，这本事做枪炮也木问题。

造枪炮不用车床，用小刀、锯片就可以了，孩童时（文革时）做过“小兵张嗄”式的手枪、红樱枪。

XZMH · 发表于 2013-4-11 17:00:34

太棒了！
很想知道尾座部分详细图解，谢谢！

热爱DYI · 发表于 2013-4-12 22:35:30

XZMH 发表于 2013-4-11 17:00 ( }/ R, d& s# U: t; v" R
太棒了！
1 F% [+ \/ `/ j3 m$ k" n很想知道尾座部分详细图解，谢谢！

做这个尾顶时没有拍下详解图，不过以前造另外一台车床有拍，以下就是，构造是一样的，你可以参考。

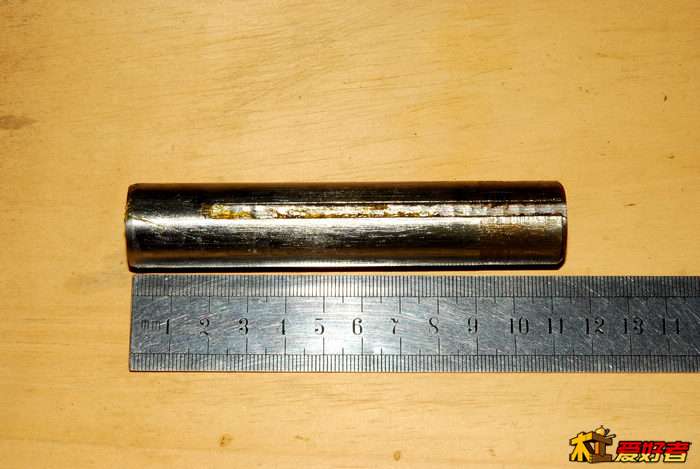

要铣一条槽

轴前面车锥度，锥孔深是要根据莫氏几号而定

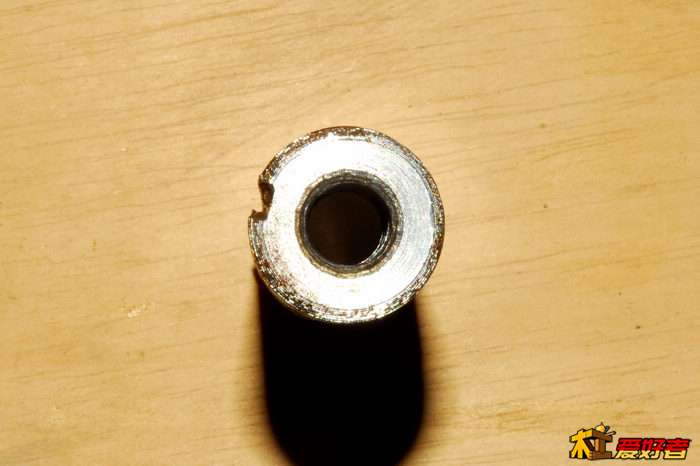

轴后面是内螺纹（我用的m10反牙），螺纹深是50mm

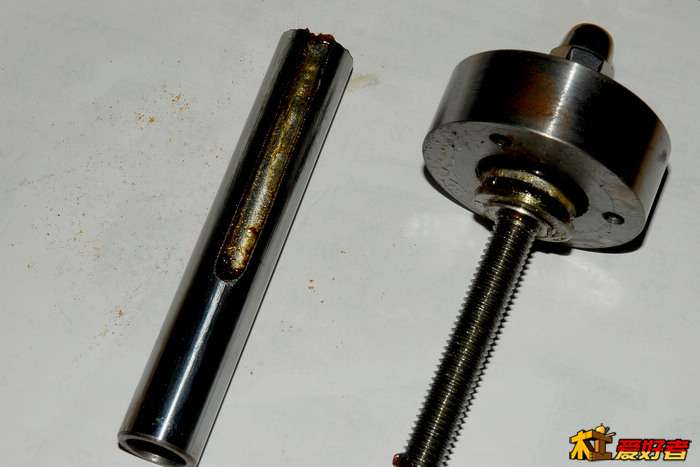

螺杆固定座，是由前后两个推力轴承（51101）分别藏于座内。

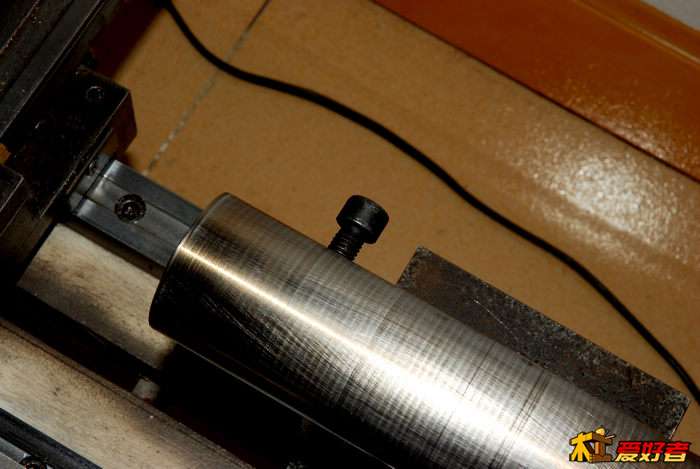

固定以及锁紧尾顶轴结构

顶呱呱diy · 发表于 2013-4-13 09:56:26

楼主果真牛奶

XZMH · 发表于 2013-4-13 15:41:23

热爱DYI 发表于 2013-4-12 22:35 3 u% J% T2 S# H* W. z- p( m! @
做这个尾顶时没有拍下详解图，不过以前造另外一台车床有拍，以下就是，构造是一样的，你可以参考。
0 p4 O3 ^, m6 F* s. h
! G7 n8 n) H/ p3 t. V4 s3 o1 u要铣 ...

谢谢朋友！我打算山寨一个。不是可以参考，而是重要参考！真诚的谢谢！

┣胖哥┫ · 发表于 2013-4-14 13:32:04

这个床子车木头是不是有点委屈了

919348676 · 发表于 2013-4-16 23:37:41

LZ厉害啊、、、LZ是搞机械设计的吗？这床子做的佩服啊。。。。

热爱DYI · 发表于 2013-4-17 00:10:53

919348676 发表于 2013-4-16 23:37
/ Y, T- v# R. Q( A; i2 Y0 dLZ厉害啊、、、LZ是搞机械设计的吗？这床子做的佩服啊。。。。

不是搞机械的，自少年喜好无线电，76年被分配当木工，干了六年木，虽然很不愿意做木工，但是最终还是将木工技术学得相当好。以后转行从事经营电子零件。本人从来没有从事机械金工，但是在文革时期学工到工厂看到机床，从少年起就梦想有台机车床，直到2010年自己亲手做床，2011年又另外做一台，去年底再做这台的。

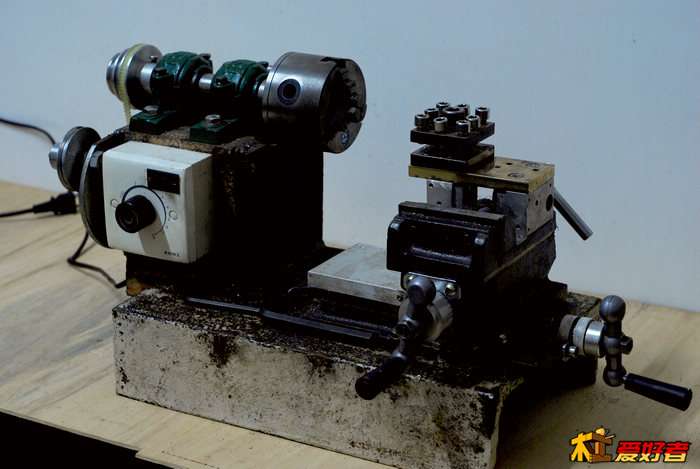

2010年做的

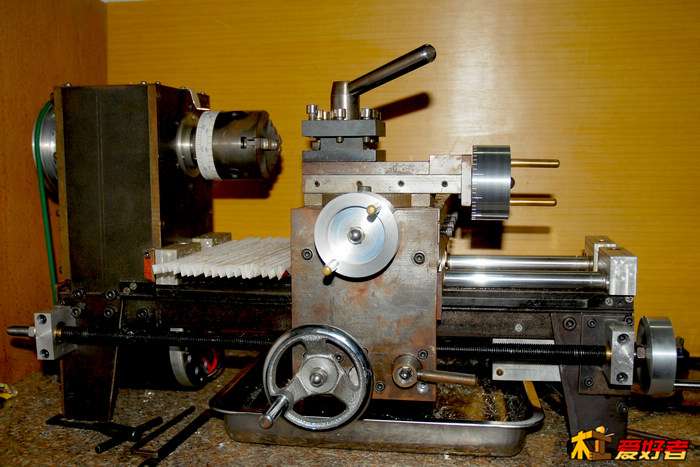

2011年做的

本帖这台车床除了床头以外其他零件基本上都是以11年做的床加工出来的，没有外加工。所以是真真正正完了少年梦。

无名人氏 · 发表于 2013-4-18 07:21:13

楼主祌人也

小卒过河 · 发表于 2013-4-18 08:29:00

跪拜了，你厉害
