自制的车床

gcxyjsj

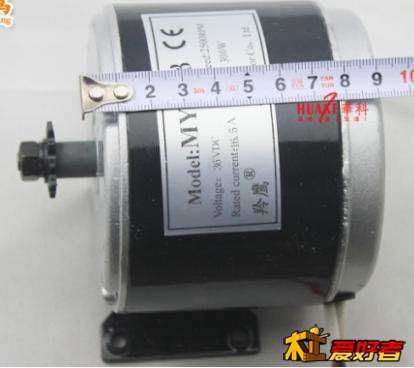

  ^: m& \. C  \" R( g7 M我在网上搜的那种电动滑板车电机可以用么，有24V，36V，有250W，还有300W的，两千多转，就是输出轴有点短，可能只有2CM的样子

热爱DYI

gcxyjsj 发表于 2013-11-30 20:05
) B. v( n. E7 ]; ?5 a5 A我在网上搜的那种电动滑板车电机可以用么，有24V，36V，有250W，还有300W的，两千多转，就是输出轴有点短， ...

+ T' ?1 P1 a1 b/ }如果卡盘是100mm，300w电机只能勉强应付，这种电机轴前端有个8mm反牙螺纹，可以利用这个螺纹，以前曾经用过36V500w的电动车电机，在皮带轮前端攻8mm反牙，后端与轴吻合相配，越转越紧，连顶丝之类的都不用。

一生钓鱼

热爱DYI 发表于 2013-5-17 00:03
你好！以下是为你做的中拖板丝杆。

7 A5 B# @8 p+ v2 Q8 x$ e5 R+ ^楼主你好，想问一下你做的托盘丝杆上的刻度是怎么算的？谢谢！！

一生钓鱼

楼主，顶针部分是怎么固定的！谢谢！
8 s! g9 ?8 _* r8 T" i. P$ q" i9 P

热爱DYI

一生钓鱼 发表于 2013-12-15 18:25
楼主你好，想问一下你做的托盘丝杆上的刻度是怎么算的？谢谢！！

- i1 _, s' Q1 O: B; k/ h把他分成10个大格，100个小格，丝杆螺距是1。5，每个小格是0。015mm。

热爱DYI

一生钓鱼 发表于 2013-12-15 18:34
楼主，顶针部分是怎么固定的！谢谢！

是莫2锥度，直接购买2号顶针插进去就可以了。

大慈阁

还好，非常好。

一生钓鱼

热爱DYI 发表于 2013-12-16 23:24
* Y# n- M3 l5 H/ m是莫2锥度，直接购买2号顶针插进去就可以了。

& X& `" o4 ?4 e( A谢谢！知道了

3 f! P- N( e8 p% `9 ]& T0 K6 T$ |

开心是福.GF3

车床做的真好，技术含量高

长江号

高手高手高高手。

包国宏

我的个天呀！我都无语了。3年时间看是做这个水平！卧虎藏龙中国人有希望了{:5_315:}

鲁师爷

厉害高手{:1_273:}

情。莫离

师傅能不能详细的介绍一下尾顶的制作过程啊，有点看不明白

热爱DYI

情。莫离 发表于 2013-12-19 19:36
师傅能不能详细的介绍一下尾顶的制作过程啊，有点看不明白

; k* T" w. M" e) j! i# f前面已经有图的，不过刚好有帮别做好的尾顶轴和轴套在，发给你看吧，这回应该明白了吧。其实原理跟拖板滑动一样的，只是方形变为圆形而已。

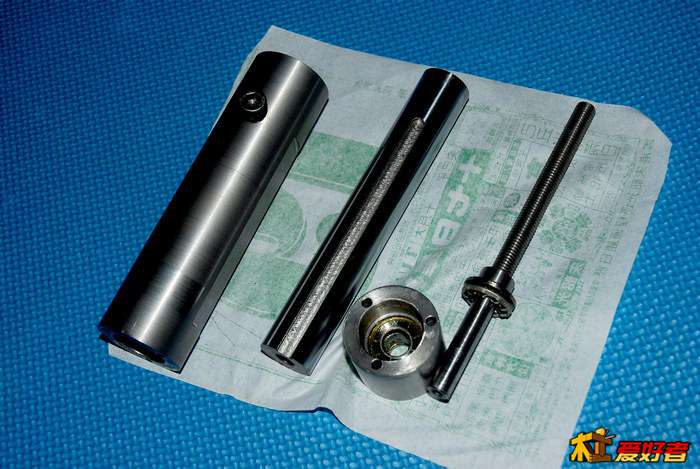

全部零件。

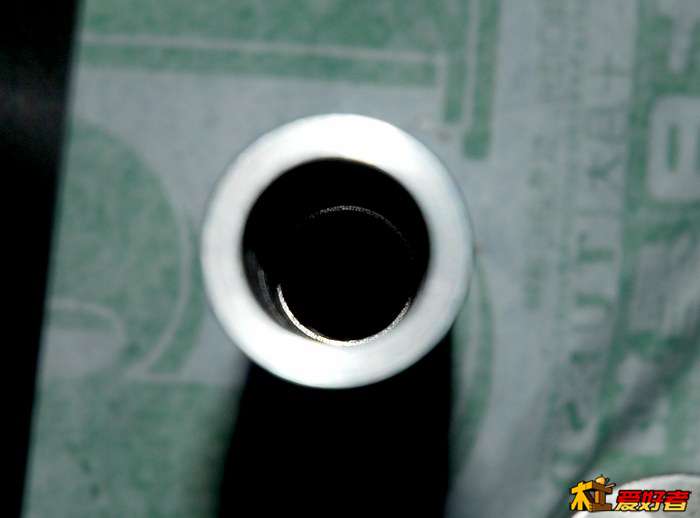

# B1 Z1 h/ i: v' w$ l8 h尾顶轴前面是锥度。
% }3 _+ ^. Y* I( u! `1 _- C! R& [9 {

; Q/ P0 ~3 R( u1 S7 N" C

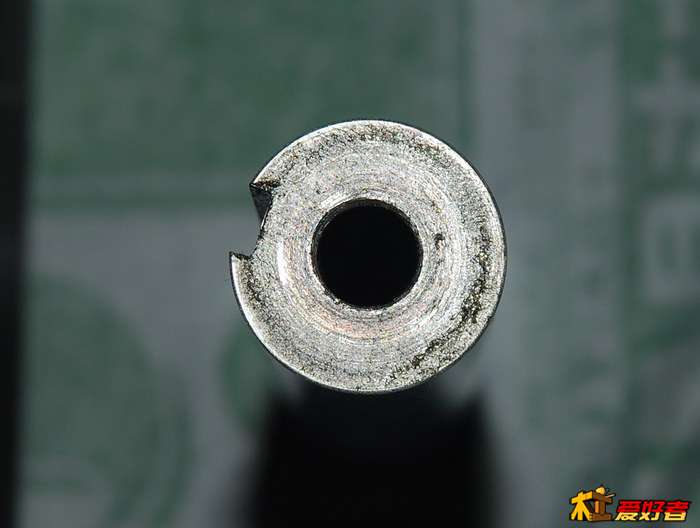

  o  ~. X- R- z  ^- t" {$ @( k% j尾顶轴后面是螺牙。
6 Q* i9 u( K9 f2 |- t

  v- N/ S! Y8 ]! v0 g/ @- o
推力轴承固定座，前后各一个推力轴承。
* K9 T$ `9 g2 {* H3 H/ }% r' M* p
6 z# g: _/ P( z2 `* z
0 u2 q) y! U' N. h0 f2 `# M) `6 V5 W
轴承座背面。
. \8 g) [* _9 \& Y
) Z$ k- f0 u6 b: K7 U$ E+ p6 s. d) Y
. w& V! l& @1 e. T) h

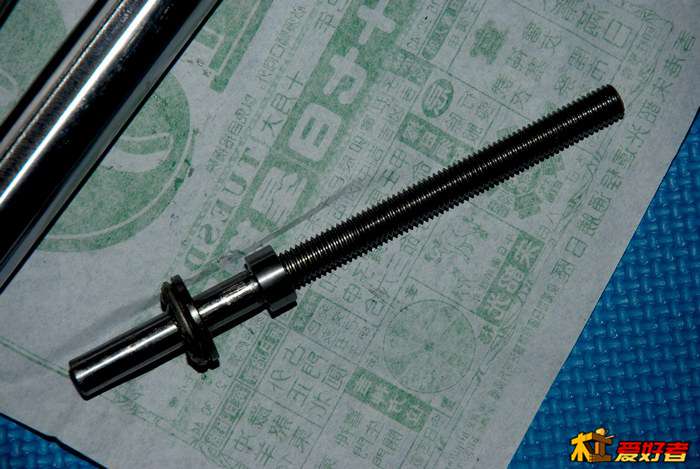

* X$ h' i6 ?. X7 S) `8 Y0 B3 e丝杆。

2 a$ K3 S- X% y8 Y" O2 A% P, @


% a/ S6 _* w5 |6 N1 q& ]7 z
  s: N' A9 ?. A4 c& S9 X4 N

无言无色

看得热血沸腾，太厉害了
