自制的车床

情。莫离 · 发表于 2013-12-20 06:49:31

热爱DYI 发表于 2013-12-19 23:28( d$ } `6 g* g {. \+ ^3 ]
前面已经有图的，不过刚好有帮别做好的尾顶轴和轴套在，发给你看吧，这回应该明白了吧。其实原理跟拖板滑 ...

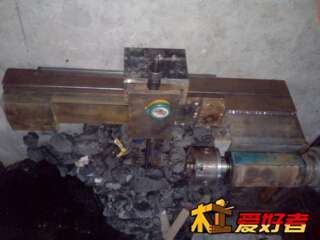

明白了，呵呵，我也仿着您的做了一个，床身用的160的槽钢，轨道用的125/460的燕尾滑块，已具雏形，就差螺丝组装了，螺丝打眼也是个麻烦事，沉头铣刀没有，有的话也得请别人帮忙去，自己没有太钻，想着直接焊接算了

情。莫离 · 发表于 2013-12-20 13:28:54

现在160的槽钢容不下直径将近200的电机该放的哪面合适呢

热爱DYI · 发表于 2013-12-20 23:41:12

情。莫离发表于 2013-12-20 06:49 + ^# c9 ?. P, V1 g$ y
明白了，呵呵，我也仿着您的做了一个，床身用的160的槽钢，轨道用的125/460的燕尾滑块，已具雏形，就差螺 ...

用一般钻头打沉孔就可以了，想沉孔得到平面，可以把钻头磨成山字形。两边稍为突出一点点就可以了，不过这样则要先打沉孔，不然晃动很利害。

黑罗汉 · 发表于 2013-12-21 03:35:16

请教楼主个问题，用这电机作动力的话制作台车床能否车动铁？
http://item.taobao.com/item.htm? ... &id=17367742738

鲁班梦 · 发表于 2013-12-21 10:55:44

请教楼主个问题，我的车床是用两个丁字钢做的（听说是电梯上下导轨，看着都爽）床身，合起来跟工字钢一个样。长1000MM、宽140MM、高70MM。车床的回旋半径控制在多少比较合适？

狗狗吉祥 · 发表于 2013-12-21 19:32:39

什么是专业，这就是呀。弓虽

热爱DYI · 发表于 2013-12-22 01:21:59

黑罗汉发表于 2013-12-21 03:35 6 v. j. `9 g2 [$ Z
请教楼主个问题，用这电机作动力的话制作台车床能否车动铁？3 H# T9 u$ D# }8 i
http://item.taobao.com/item.htm?spm=a1z0d. ...

这个种电机应该是串激式电机，转速太高了，干铁的不需要高速，电机太高速的要减速很麻烦，要用大比例或两级减速才行。

热爱DYI · 发表于 2013-12-22 01:24:08

鲁班梦发表于 2013-12-21 10:55 " F* M3 r# I2 ], W" G
请教楼主个问题，我的车床是用两个丁字钢做的（听说是电梯上下导轨，看着都爽）床身，合起来跟工字钢一个样 ...

最大不能超过160，最适合的是130卡盘。

黑罗汉 · 发表于 2013-12-22 01:56:55

热爱DYI 发表于 2013-12-22 01:21 - b' ?% E" n1 f* G. O$ F
这个种电机应该是串激式电机，转速太高了，干铁的不需要高速，电机太高速的要减速很麻烦，要用大比例或两 ...

经过两级减速后是不是力量更大了？

鲁班梦 · 发表于 2013-12-22 21:57:55

热爱DYI 发表于 2013-12-22 01:24 & _( n2 a/ O$ O& Y
最大不能超过160，最适合的是130卡盘。

等你回复两天了，太谢谢您了!卡盘买小了，我买的是100的。我本来的回旋半径也是按应你的这个来的，可惜看错了，我以为是250里。这些数据都是怎么算的？能不能教教我？

热爱DYI · 发表于 2013-12-23 01:14:36

鲁班梦发表于 2013-12-22 21:57 7 [1 ^/ A$ i7 f, j1 v3 r1 r# r! h
等你回复两天了，太谢谢您了!卡盘买小了，我买的是100的。我本来的回旋半径也是按应你的这个来的，可惜看 ...

金工车床钢性要求高，如果床身钢性不够，硬要做大回旋，那么床头必定要垫得高高，越高越没有了钢性，木工车床可以做比较大的回旋，因为木工车床对钢性要求比较低一点。
关于卡盘直径选择，这个不需要什么计算，因为车刀刀刃是不能后退超越前面的导轨，车床的受力是向下压，当刀刃脱离了受力承托点，那么钢性就完成失效，所以选择卡盘直径是以导轨宽度为准则，当然用大卡盘可以夹小的东西，但是卡盘越大价钱越高。

鲁班梦 · 发表于 2013-12-23 13:40:37

热爱DYI 发表于 2013-12-23 01:14
9 A5 O& L! C5 ^4 q- f金工车床钢性要求高，如果床身钢性不够，硬要做大回旋，那么床头必定要垫得高高，越高越没有了钢性，木工 ...

感谢你的回复，看你的贴子总能学来东西。有什么不解的还来问您。

被气死的小猪 · 发表于 2013-12-23 21:46:23

迅速来这个帖子看，太厉害了，对您的敬仰之情如滔滔江水绵延不绝

yjsasong · 发表于 2013-12-24 07:06:57

又看了一遍，意犹未尽，真是强人，向前辈学习致敬！来自: iPhone客户端

热爱DYI · 发表于 2013-12-25 00:07:24

黑罗汉发表于 2013-12-22 01:56
; `4 D7 J" r. ^3 c2 d经过两级减速后是不是力量更大了？

按论理值算（排除摩擦消耗、打滑等因素），减速一倍力量增加一倍。
