不就是个八叉嘛，爱啥型啥型吧

zcszhong

嫦娥大叔 发表于 2022-02-10 12:12
最有力的证明就是按我说的做出大规格实物，一看便知，巴拉巴拉说一堆也没用

/ q5 U  x- Z- `3 A0 c" @, W我切了一根木头，证明您的观点和结论都有问题，那您最好也用实物来证明一下，之前的模型太小，角度也小不明显，按我说的，做个大的，一看便知，您要是对的，我这赔礼的东西都准备好了，是不是？

& Y+ O6 U1 E" i9 J3 Q四楼这张图简单您可以先画一下卯。复斜后上下面八个卯孔可以量一下角度。如果您能按这个图做一个模型应该是最有说服力了。
* r% G1 y) Y; m我就是按这张图做的模型

来自苹果APP客户端

流浪的枫筝（枫

既然榫头跟凳子腿同向，不转角度，那么其实就是用一根木方穿过一块木板的事情！
做什么榫头卯孔啊，直接穿一下就知道了。

$ Q4 X, L5 P( G! r如果各位觉得废料不值得，小白手头有泡沫板，和热线切割机，就算做个1:1的模型，成本也极低。

就是这机器只能切垂直，不好斜切，更别说复斜了。
0 V6 A! t' e9 f8 o, m' A- Z+ D+ B不说了，建个模，推泡沫去了。回头上图。
  F) X7 ?5 o* z5 E

流浪的枫筝（枫

zcszhong 发表于 2022-2-10 12:46
四楼这张图简单您可以先画一下卯。复斜后上下面八个卯孔可以量一下角度。如果您能按这个图做一个模型应该 ...

这是青田石么
$ P- m2 S4 z) I7 J1 B3 s7 @' m
8 v8 \( B" G! V7 v7 o

zcszhong

流浪的枫筝（枫 发表于 2022-02-10 12:54
既然榫头跟凳子腿同向，不转角度，那么其实就是用一根木方穿过一块木板的事情！
7 j' M% Q; d* X做什么榫头卯孔啊，直接穿一下就知道了。
* ^2 \% X6 j: m: ?3 C4 b
. G, U, Y, x; n如果各位觉得废料不值得，小白手头有泡沫板，和热线切割机，就算做个1:1的模型，成本也极低。

8 w. i" Q2 \- s% P1 q$ g* C就是这机器只能切垂直，不好斜切，更别说复斜了。
不说了，建个模，推泡沫去了。回头上图。

' Y' T$ k$ D3 P& k4 B古人聪明就在复斜一寸放二分上。一，如果不复斜榫和卯都是方。二，复斜一寸放二分以内可以合榫卯。三，大于一寸放二分后越大越显榫卯缝隙

来自苹果APP客户端

zcszhong

流浪的枫筝（枫 发表于 2022-02-10 13:10
: h5 O: G5 ^  W/ b6 i这是青田石么

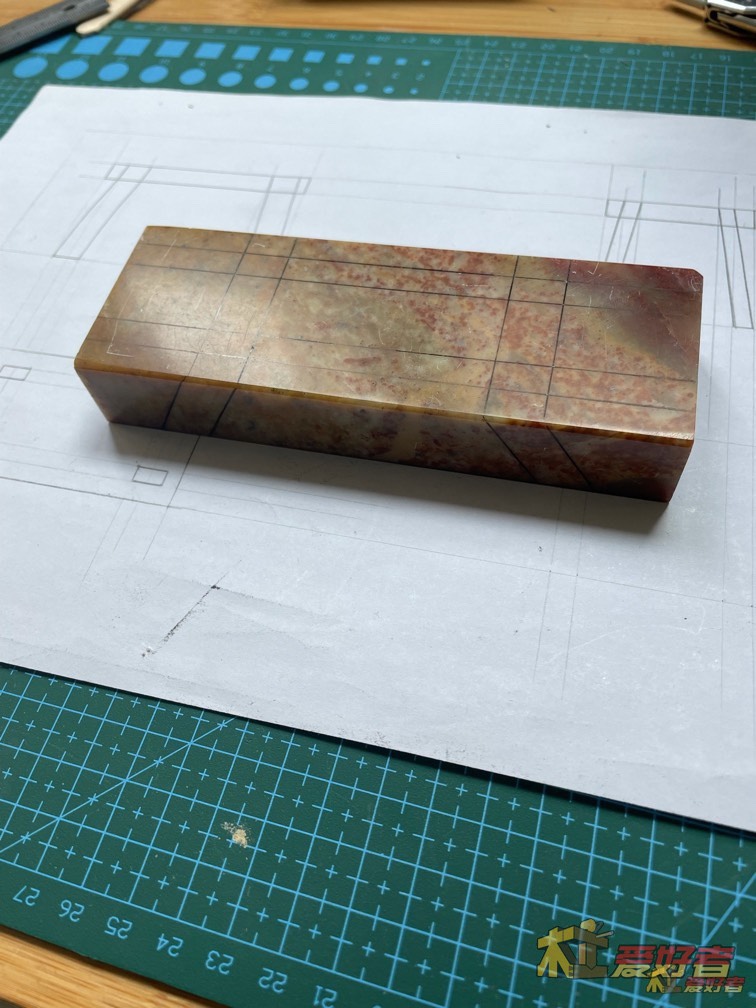

) n7 J7 d$ P9 m7 l4 i  M- Q老挝

来自苹果APP客户端

zcszhong

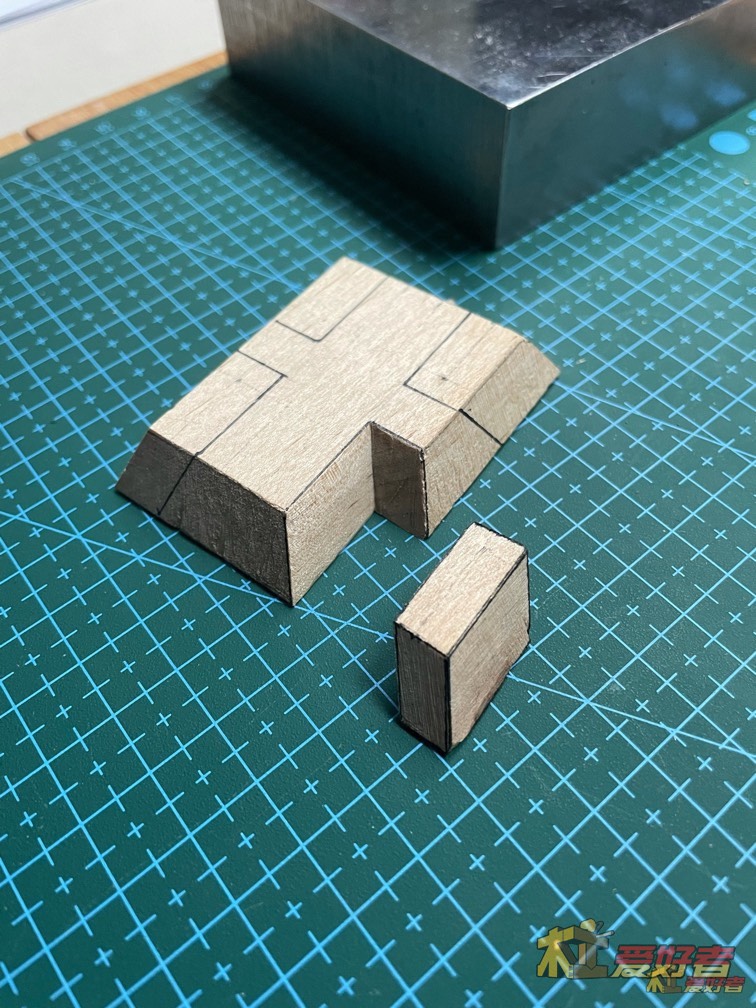

哪位有精密小台锯？按凳面复斜划线四刀就可以切出模型中的小块榫头
0 c0 `) k' L9 T/ U但是有一点点小技巧
& @% |- M1 M" V7 V

来自苹果APP客户端

zcszhong

嫦娥大叔 发表于 2022-02-10 12:12
最有力的证明就是按我说的做出大规格实物，一看便知，巴拉巴拉说一堆也没用

! m9 v/ W2 G- C我切了一根木头，证明您的观点和结论都有问题，那您最好也用实物来证明一下，之前的模型太小，角度也小不明显，按我说的，做个大的，一看便知，您要是对的，我这赔礼的东西都准备好了，是不是？

哪位有精密小台锯？按凳面复斜划线四刀就可以切出模型中的小块榫头
6 |* a; P& n) z0 Z" M1 w* x但是有一点点小技巧
# z& c# N4 Q7 k+ H您工具多来一个试试！
/ T7 _5 A' N( c6 T' n& e6 j- e1 v

来自苹果APP客户端

流浪的枫筝（枫

  A, U: w5 Y5 k

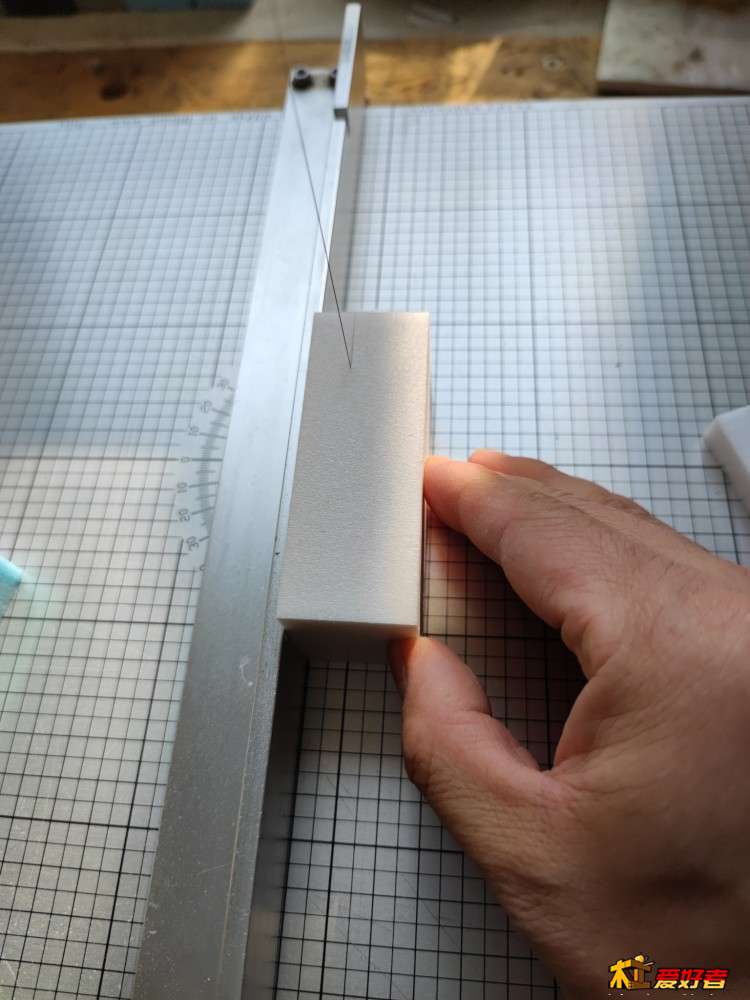

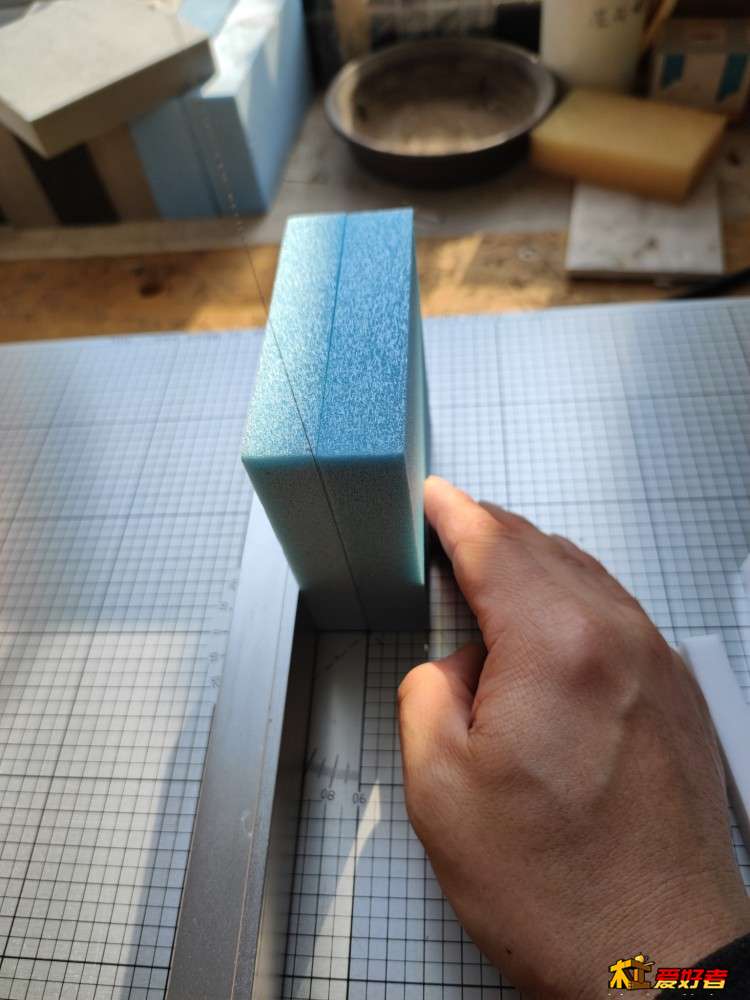

小白用了大约20分钟建了模，顺便用切割机做了几个木方和平板，以验证各位大神的说法。
9 J" F  c, i* N# q1 }" H' U6 H上图

2 Y! `  W4 l) n用蓝色的泡沫做凳面，厚度大约2cm

" H1 ~: P- f8 |. u6 P8 L! N
5 u# p1 \: ^" E; ?: p  t. k! ^用白色的泡沫做凳子腿，大约1cm*1cm

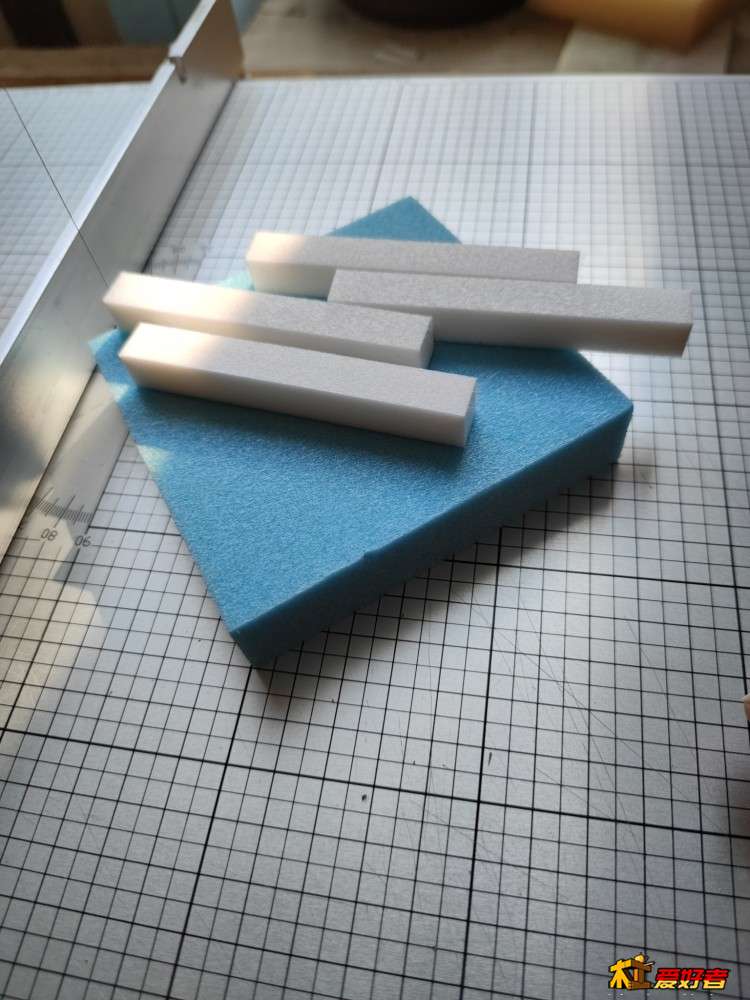

下料完成，归方ok
以下的步骤有点麻烦，单斜还好，复斜有点绕，但是也可以做出来。为了角度清晰，容易辨别我选择的是双向30度复斜。
) k( I9 u5 u9 a. ^+ Y

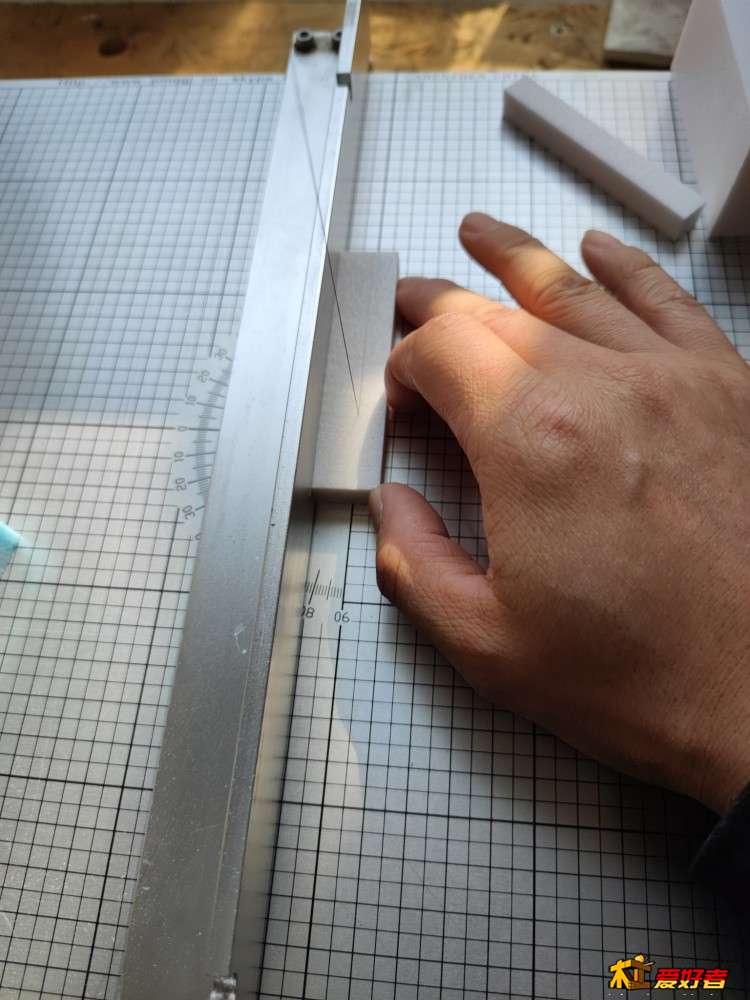

" W& O: `; r+ ?& Z' v' V单斜
& `5 f% g% x( u& t1 t$ Q7 V

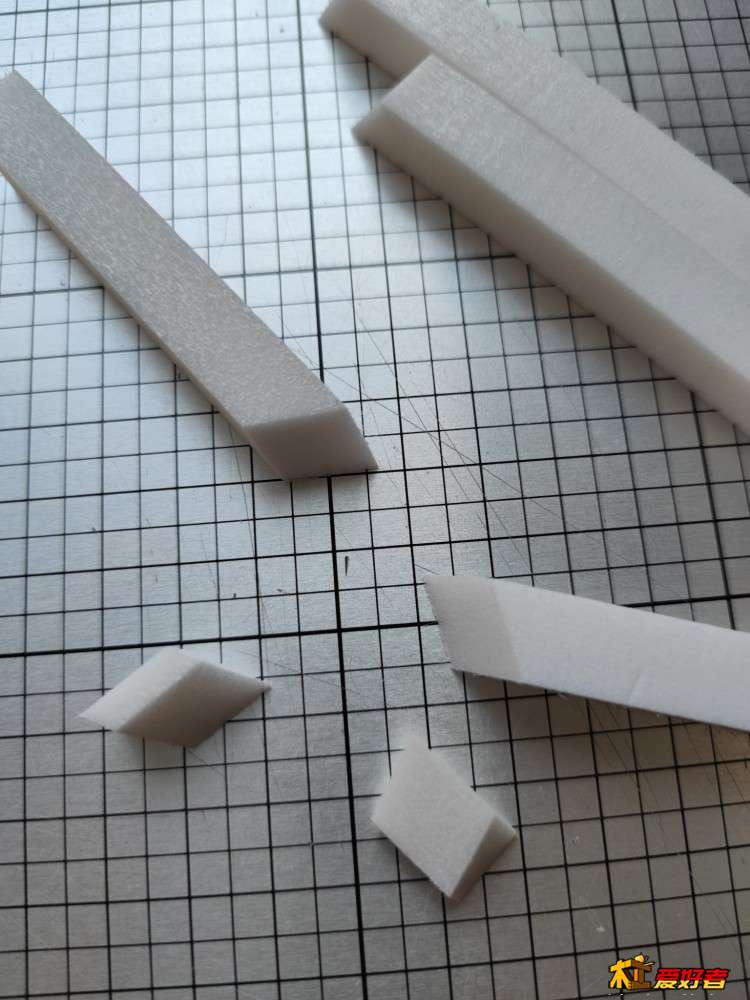

8 N/ G4 j0 z. L) }! T% ?单斜完成
$ }( c. p7 f4 C
0 Y* s7 V4 R4 c& D' B
) F/ K8 T9 `" o2 B

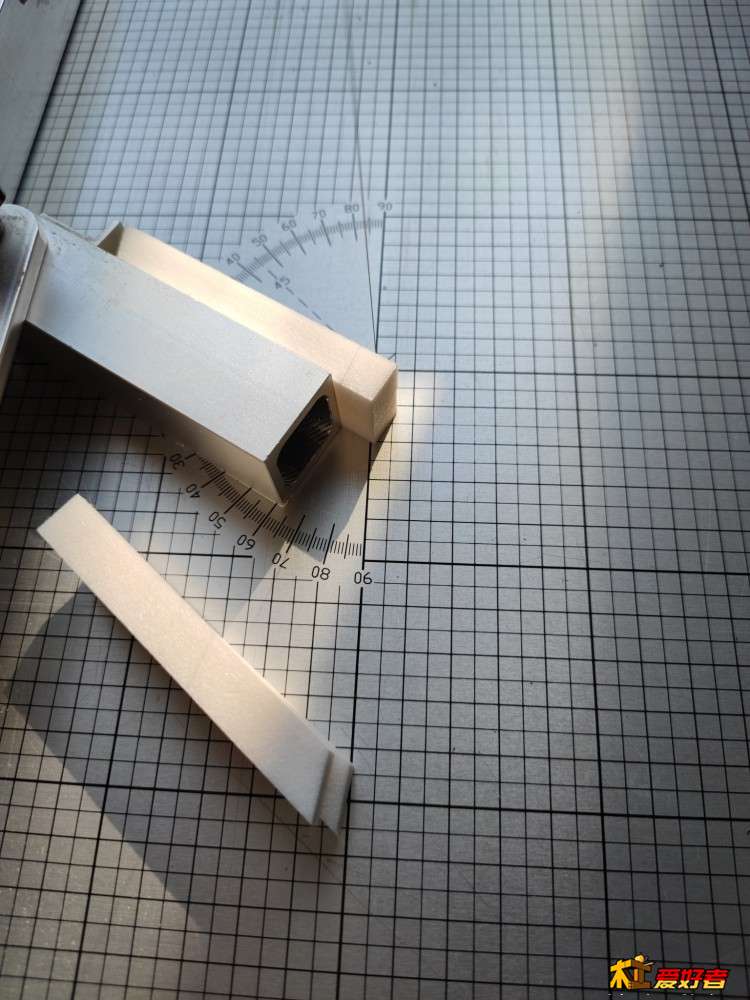

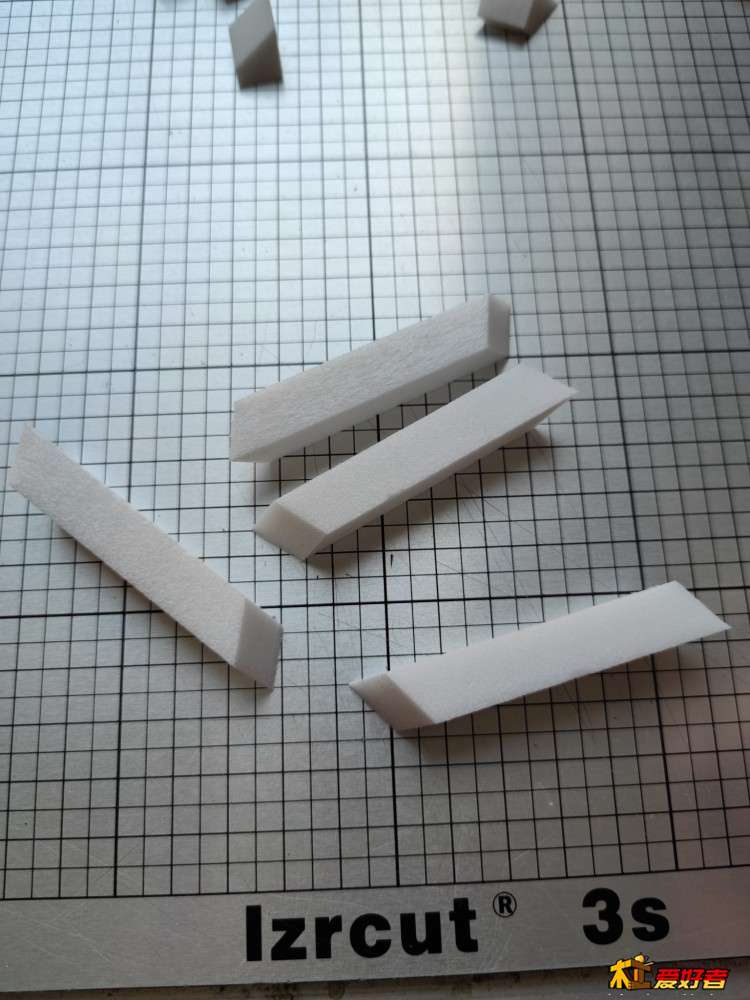

复斜
# R- s% P# y& u) B7 c4 ~

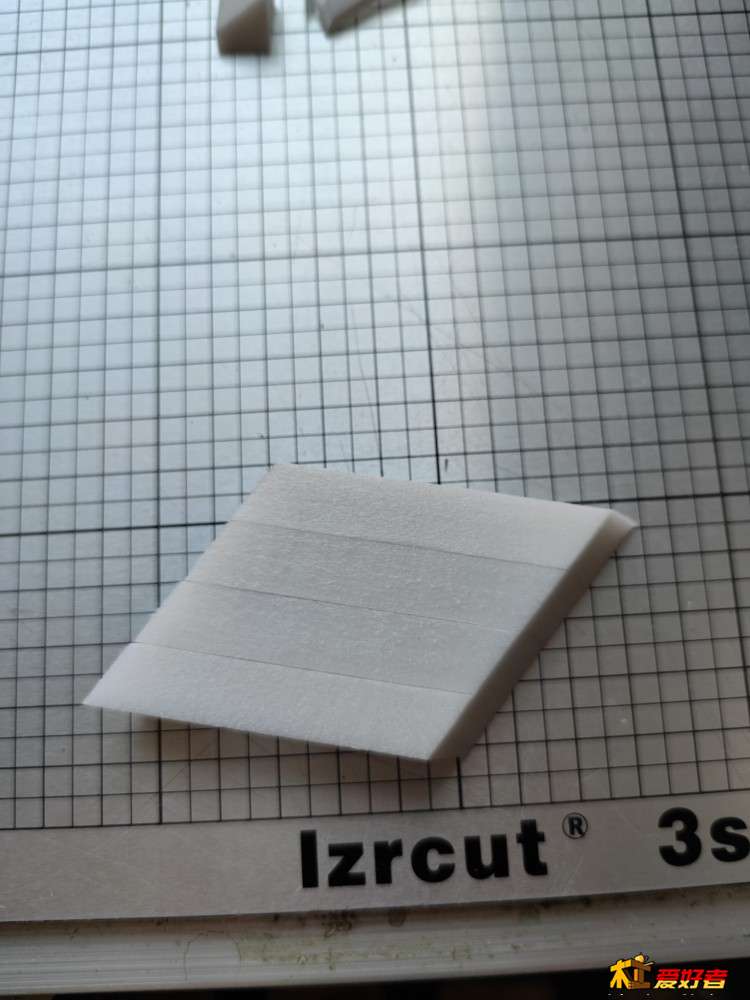

复斜完成
' g' x# {0 p6 L( Y3 b! Y( b7 |

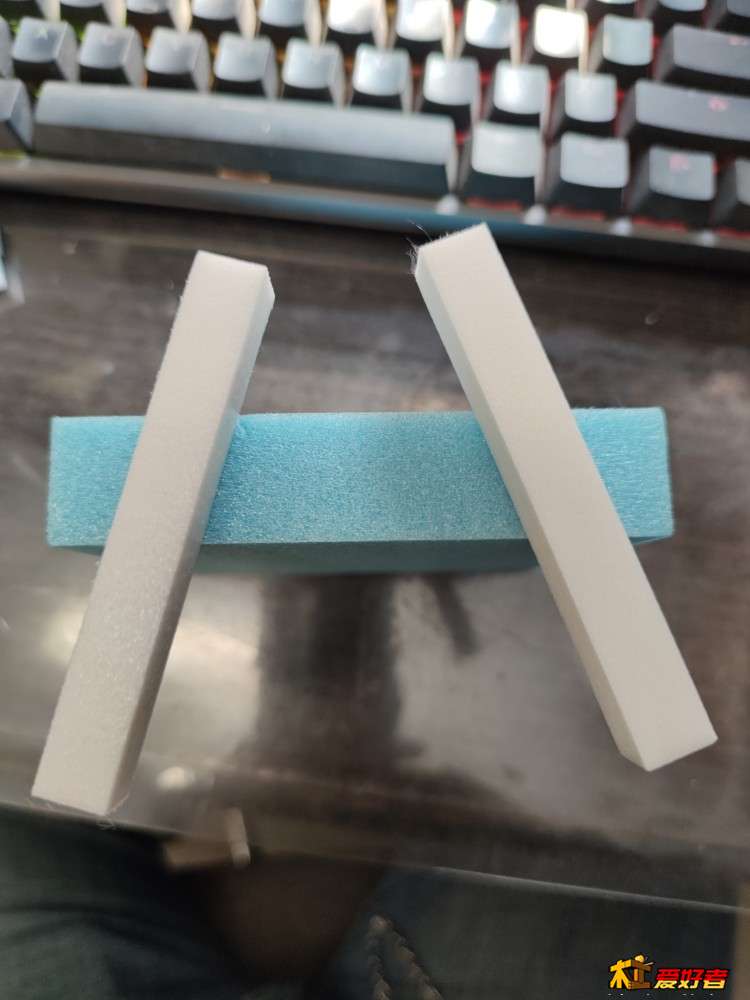

斜度正确是可以摆成这样的

. q7 N- e8 ?6 c

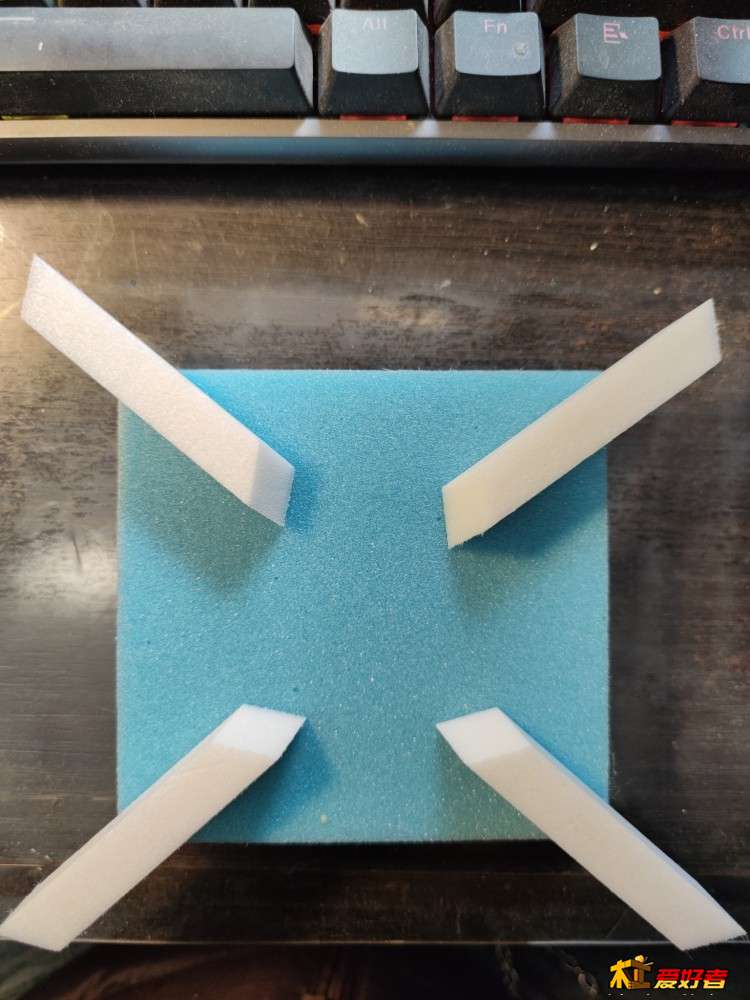

准备画孔

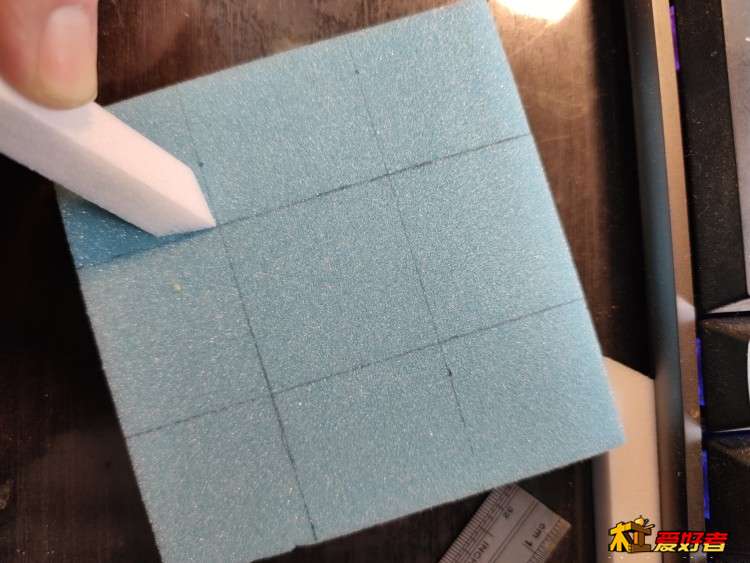

比一比，画一画

于是………………………………

& Y( e. ?( z5 s& T' S# O5 |5 `/ \

, Q$ d8 Z" j/ ^; l2 ]
0 |3 [3 {6 L" C后面我就不会做了。
因为这台切割机的作用就相当于一台带锯机，泡沫又是质地极其酥软的，所以无法继续挖孔开榫了。
8 X4 M& r: d# @% T( k  T3 _# `
2 R; P+ F0 G/ ~  r" X" _有神仙给我这个小白指点一下吗？

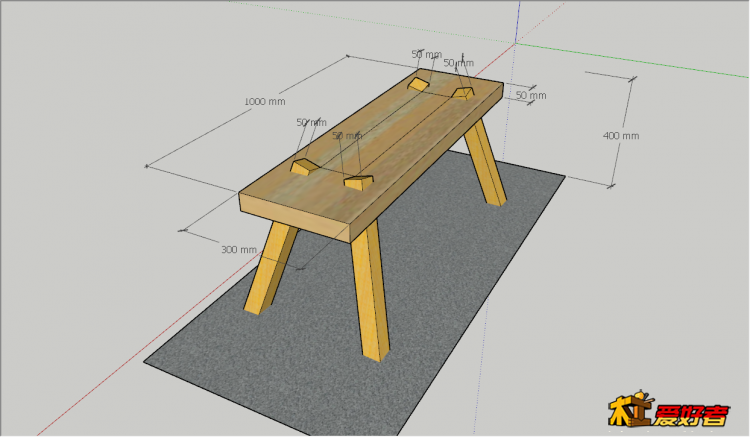

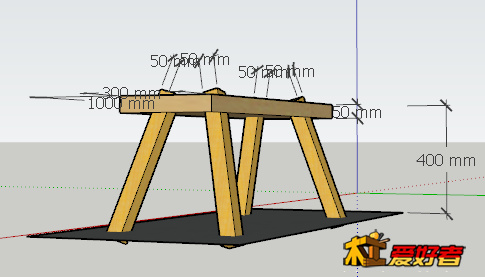

建模
( V# |* S( v& x* m8 F4 t0 q

上海老曾

zcszhong 发表于 2022-02-07 11:17
八叉图与划线

你这个图纸是不准确的，眼的线条和腿的线条是矛盾的。其实还有两根枨也受这个矛盾的影响。但是用木头做有一个好处，就是可以允许较大的误差，所以对于有经验的木匠来说，用这个图来干活是完全没问题的。但是要对精确度太较真的话，那就是在给自己挖坑，要有一点想象力才能爬出来

来自苹果APP客户端

zcszhong

流浪的枫筝（枫 发表于 2022-02-10 14:03
本帖最后由 流浪的枫筝（枫 于 2022-2-10 14:11 编辑

小白用了大约20分钟建了模，顺便用切割机做了几个木方和平板，以验证各位大神的说法。
上图
0 L5 _$ C: i7 Z. E1 i! \+ z
0 Y, |0 N3 y0 P( Y( r用蓝色的泡沫做凳面，厚度大约2cm
1 i6 D( ?9 i& l( g! N

5 l7 X1 }0 g( K用白色的泡沫做凳子腿，大约1cm*1cm
1 {! y% U. C' B
* D* Y4 `, r3 n0 Z下料完成，归方ok
" s6 v& X4 l9 D' ]/ t& y以下的步骤有点麻烦，单斜还好，复斜有点绕，但是也可以做出来。为了角度清晰，容易辨别我选择的是双向30度复斜。

. z) m. q: I" h+ d) }. H单斜
! S) K) I( N: x% H! {
. F' Q5 Y& V4 r" @单斜完成

" T8 n' V' q; z) I

" W3 T2 R) Q+ }2 ^; c+ V( s9 y复斜

% d+ v# p/ B" X9 p复斜完成
) j2 v  m. c+ `$ K2 Z' s& r, s% ?
2 H5 N) f0 X6 u' J; l8 D斜度正确是可以摆成这样的


准备画孔

3 E# g4 [; H+ i3 L: d7 b  Y% g+ W比一比，画一画
, e# u" k! r: |* V; c. y
' T5 ~7 h' R, `1 q) z于是………………………………
' Y8 s3 U4 m  R( N
$ K: D; l" t4 n, X' k
6 C0 [5 b9 H+ q2 H) W# R
& y1 D5 P7 F% q0 U
后面我就不会做了。
* N6 B1 C! V. D/ y& M因为这台切割机的作用就相当于一台带锯机，泡沫又是质地极其酥软的，所以无法继续挖孔开榫了。

有神仙给我这个小白指点一下吗？

建模
. S+ e+ b8 n# i  y- ]& G5 p

, {( v% z. W1 i' W' V; S" j! a凳子面不是腿在上面比着描划。用尺规作图象老挝石那样划再切割

来自苹果APP客户端

zcszhong

流浪的枫筝（枫 发表于 2022-02-10 14:03
本帖最后由 流浪的枫筝（枫 于 2022-2-10 14:11 编辑
  ~# ^3 {3 X) t; V) w
小白用了大约20分钟建了模，顺便用切割机做了几个木方和平板，以验证各位大神的说法。
( H4 Y' w" P4 ?0 E9 ~5 h* \上图

用蓝色的泡沫做凳面，厚度大约2cm


4 U& f' t3 u, q0 D5 v用白色的泡沫做凳子腿，大约1cm*1cm
9 K# K* S# x6 V+ w8 D
下料完成，归方ok
6 e3 `. ?9 O7 r以下的步骤有点麻烦，单斜还好，复斜有点绕，但是也可以做出来。为了角度清晰，容易辨别我选择的是双向30度复斜。
, Y) T; S6 a; r: z/ `
单斜

单斜完成
: Y; F) W: w* h3 E5 b& {) ?# g6 a+ k


复斜
) `' I1 {7 k$ }* I& S4 C+ e
' g! }6 S0 O4 f6 t6 O0 Y复斜完成

4 g0 O: y3 _% @! C& i斜度正确是可以摆成这样的

+ y2 ~& t. }" ?4 q! v6 {

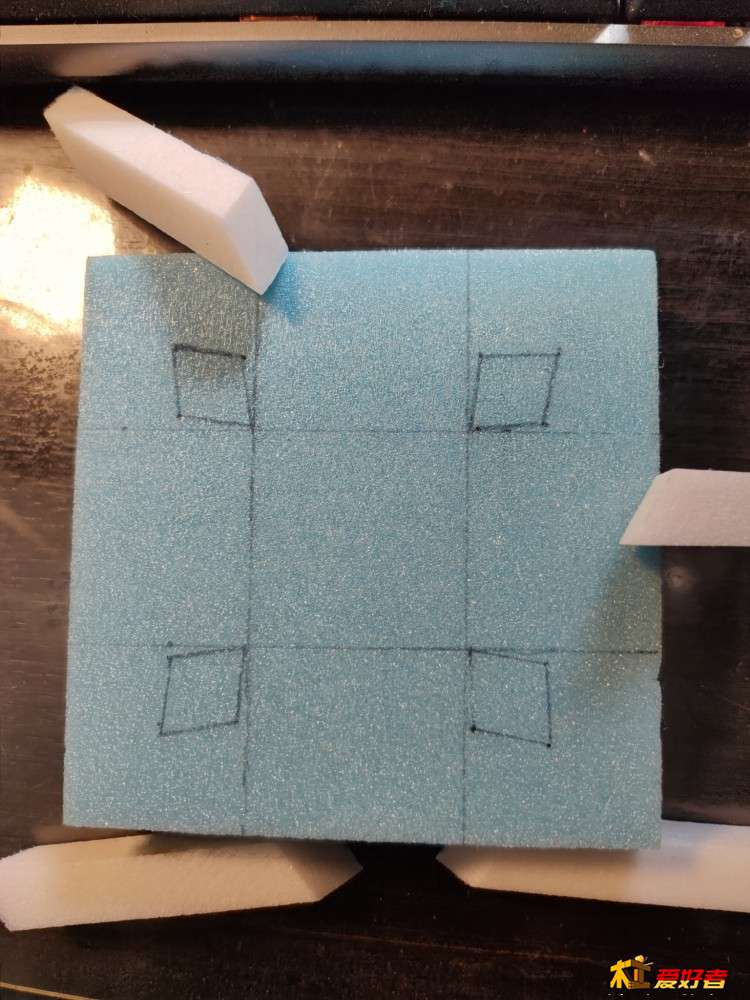

准备画孔

# K8 U7 M' F9 k3 V1 l8 ^5 m比一比，画一画

于是………………………………


# }5 m7 w6 ^9 `0 G. f
) S* @1 y5 J6 b) Y* r$ n
$ v# H2 I, s" W# {- a6 c后面我就不会做了。
. S$ B& w/ @( y! l) [因为这台切割机的作用就相当于一台带锯机，泡沫又是质地极其酥软的，所以无法继续挖孔开榫了。

有神仙给我这个小白指点一下吗？

# V2 k6 a$ x. Z, M9 M* A5 U( n建模


! b3 e1 |0 g1 l& n腿这样复斜截面是大家公认的。凳面卯孔不是用腿描上去的

来自苹果APP客户端

流浪的枫筝（枫

zcszhong 发表于 2022-2-10 14:18
. I8 X+ ~. }% w! ?3 U/ M" Q1 @凳子面不是腿在上面比着描划。用尺规作图象老挝石那样划再切割

' O. f. W! v/ P6 A) `+ N画在表面的孔就是木方被切平的轮廓啊，因为复斜，任意一侧的两个凳子腿的面都已经不在一个平面上了呢！
这是严格按照刚才的描述步骤，“一”做出来的啊！
2 e4 ]2 a+ i7 x! T看来我是对 复斜理解有问题！


% t  I- I% K, D1 Q$ Z) Y
# g& w( g3 ?0 y) ^, M5 P6 \7 z
2 l, @0 w- ^/ t. b8 \0 M* l
  m9 |: {( z8 m9 E# A2 K3 I6 q" ~0 A

嫦娥大叔

zcszhong 发表于 2022-02-10 13:46
哪位有精密小台锯？按凳面复斜划线四刀就可以切出模型中的小块榫头
但是有一点点小技巧
; |5 K8 B1 g1 i+ n$ {& _3 x6 i0 n您工具多来一个试试！

* d. B2 m1 `4 |5 s你按你的矩形打孔，能安装上就见鬼了

来自安卓APP客户端

嫦娥大叔

流浪的枫筝（枫 发表于 2022-02-10 14:03
本帖最后由 流浪的枫筝（枫 于 2022-2-10 14:11 编辑
4 n# ]/ D! ~/ Y$ j+ k" a$ W6 Y
* ], q1 P- N: r' p+ i- Q  A小白用了大约20分钟建了模，顺便用切割机做了几个木方和平板，以验证各位大神的说法。
上图

用蓝色的泡沫做凳面，厚度大约2cm


% r! B% t, q' E3 }7 L) H用白色的泡沫做凳子腿，大约1cm*1cm
) F4 c* W0 u2 Z" `7 D
+ D% l( e+ Y, D* C8 g下料完成，归方ok
& [$ E8 E' O) r以下的步骤有点麻烦，单斜还好，复斜有点绕，但是也可以做出来。为了角度清晰，容易辨别我选择的是双向30度复斜。

5 E9 _0 w4 h/ _单斜
4 b9 n9 L- ^  ^' r
- c& g) m. C- B' d0 b; N2 G$ L* \8 z单斜完成
$ m: U% K  ?/ L, a& V( E


复斜

! [6 }3 l8 Z" E8 O0 V8 B; w7 }5 O复斜完成
" S9 _4 B  C2 W% Z
斜度正确是可以摆成这样的


0 B) s* O) g3 O- T准备画孔
; }$ c" N5 d( \4 L! ~, t
比一比，画一画
1 W$ }1 ]. B: G. w) _" O( B9 b4 m
+ {) G2 [9 ^3 o4 T0 y4 ~6 g) w于是………………………………
4 l- f2 C1 M4 o* p6 p- ~: @

4 l5 |; P- M3 y7 Q* `/ u

0 W4 R" D" L/ ^后面我就不会做了。
. C6 K' c! T/ l$ G8 ]因为这台切割机的作用就相当于一台带锯机，泡沫又是质地极其酥软的，所以无法继续挖孔开榫了。

有神仙给我这个小白指点一下吗？
( s; ^8 F& S5 [" ^- W: T$ `
& @! Z: v( D- T. p6 P% M建模


2 ?& u+ E' a5 @: J) l) U这个才是标准的正确答案，厉害了，木友

来自安卓APP客户端

嫦娥大叔

zcszhong 发表于 2022-02-10 14:25
/ r2 z3 Z) k4 Y/ Q# p' G" w腿这样复斜截面是大家公认的。凳面卯孔不是用腿描上去的

' Z  c7 g1 _  e( I3 S/ ~& C孔是矩形孔没错，但他在凳面反应出来的形状就是平行四边形，如果非要打成矩形，要么不严丝合缝，要么插不进去

来自安卓APP客户端
