不就是个八叉嘛，爱啥型啥型吧

嫦娥大叔 · 发表于 2022-2-7 14:17:26

zcszhong 发表于 2022-02-07 13:29
0 q7 t/ r1 x, C/ q4 C" U7 c$ @复斜简单粗暴方榫机方方方方，四方四个方

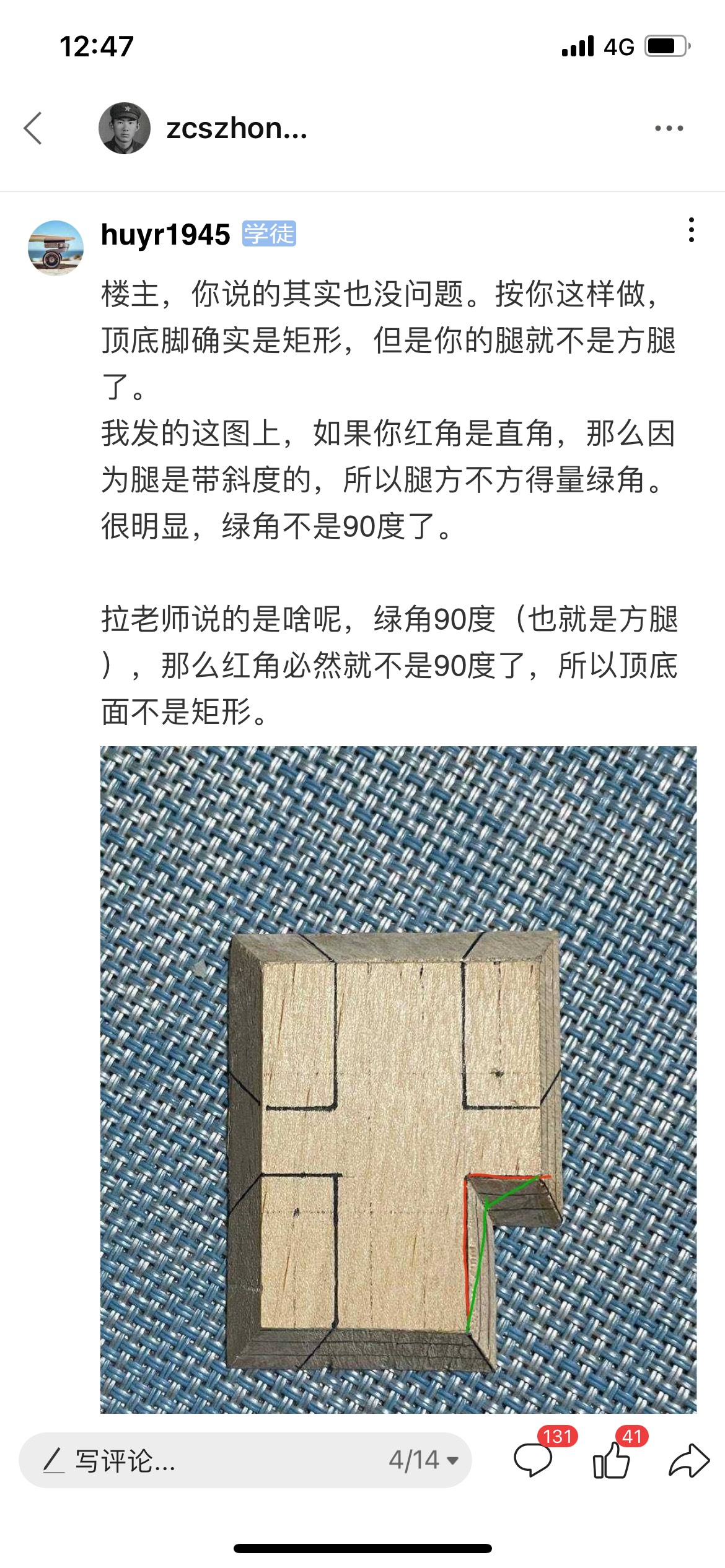

方榫机开出来的孔，在凳面上也是平行四边形，只要斜度大，就能看出来

来自安卓APP客户端

zcszhong · 发表于 2022-2-7 14:27:14

嫦娥大叔发表于 2022-02-07 14:12 U% B9 O0 g: p3 J9 O
卯孔垂直90度量的话是矩形没错，但凳面跟卯孔不少90度，所以就是平行四边形无误了

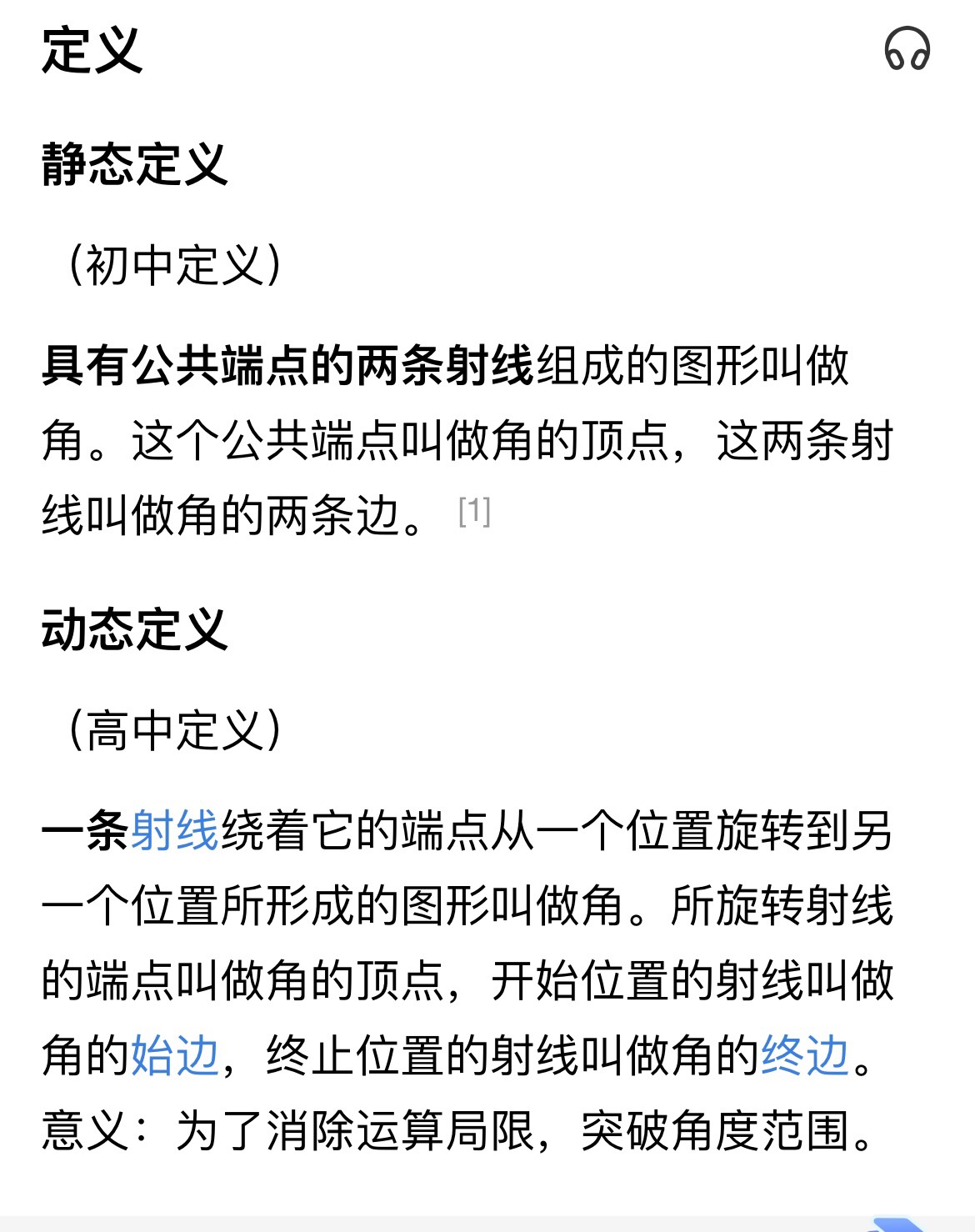

角是两条线形成的，所以呢在平面内角尺紧贴两条线量。在空间里这个角可以有无穷个数值

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:35:13

有时候这个话不说清楚吧也就解释不清楚。太清楚容易被误解。其实量角器不是什么角都可以量的，平面里可以，初中高中有些阶段。有些时间是算出来的。

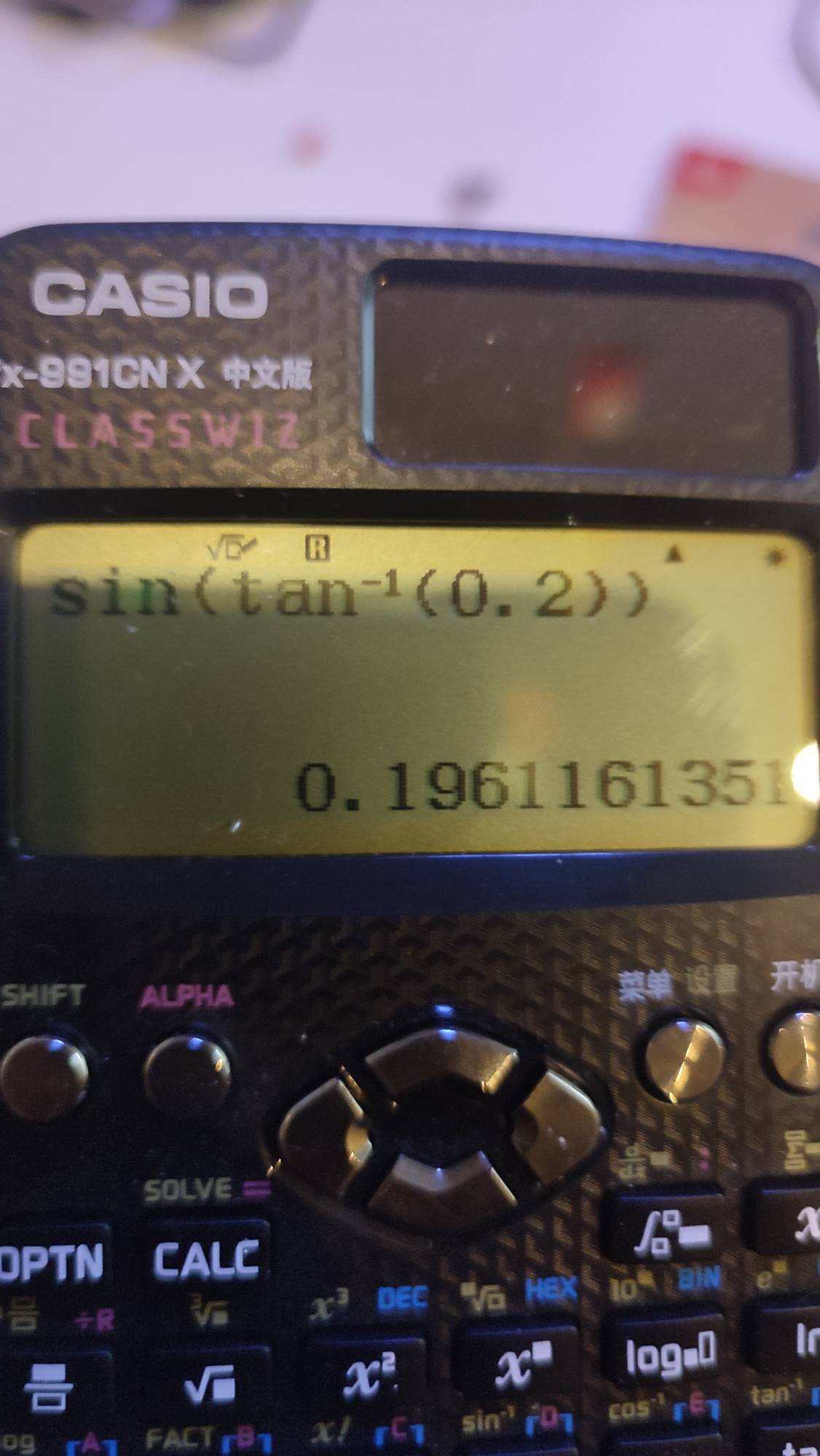

就说复斜吧，古人无图有口诀。现在有图有几何。复斜角度中口诀一寸放二分就是正切对比邻的尺寸

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:37:48

你铁丝弯一个90度我说270度，是不是抬杠

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:41:39

zcszhong 发表于 2022-02-07 14:37
, v" x% V2 R* |你铁丝弯一个90度我说270度，是不是抬杠

这个还就是抬杠了

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:44:33

嫦娥大叔发表于 2022-02-07 14:12( n! r. `! k; d2 V3 e; R5 p7 ~
卯孔垂直90度量的话是矩形没错，但凳面跟卯孔不少90度，所以就是平行四边形无误了

这位和您一个角度

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:46:28

嫦娥大叔发表于 2022-02-07 14:17$ `4 m. [! G$ `$ g C2 D
方榫机开出来的孔，在凳面上也是平行四边形，只要斜度大，就能看出来

抬个杠，角度是看出来的那铁丝270度绝对正确

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 14:50:34

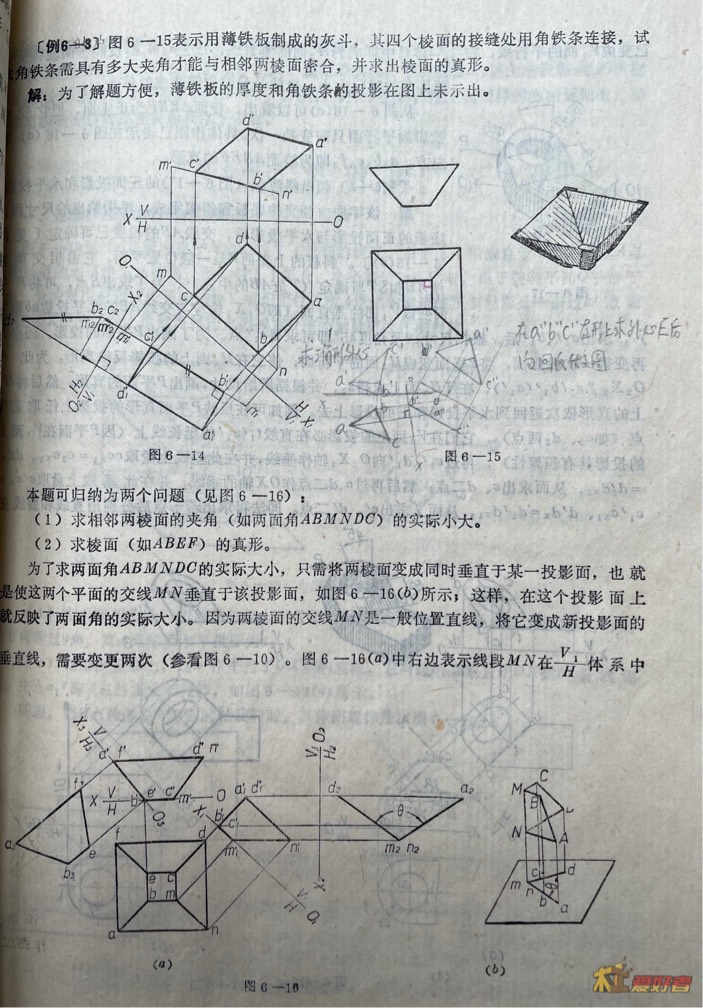

给大家一个大学画法几何类似量角度的方法。

来自苹果APP客户端

嫦娥大叔 · 发表于 2022-2-7 16:14:27

zcszhong 发表于 2022-02-07 14:27
# X. I9 O% s' G+ ?! [" h% V0 L角是两条线形成的，所以呢在平面内角尺紧贴两条线量。在空间里这个角可以有无穷个数值

这个事情吧，只跟孔有关，跟榫头关系并不大，因为最后榫头凸出来的会锯掉，所以人们不在意

这样，你做一个10X10CM的方腿，不用带榫肩，然后斜度两边都是45度，你插进一个厚2.5CM板，板的眼要是矩形或者正方形，我的工具，你要啥我给你啥

你若做不出方眼，怎么办你自己说，你看中不中

来自安卓APP客户端

zcszhong · 发表于 2022-2-7 16:24:17

嫦娥大叔发表于 2022-02-07 16:14
! X1 R1 ~$ H# J+ B( G+ w: C9 D这个事情吧，只跟孔有关，跟榫头关系并不大，因为最后榫头凸出来的会锯掉，所以人们不在意
: f* X8 g) P5 I; {+ L6 R+ }
. c, i5 w1 W) C7 s: l这样，你做一个10X10CM的方腿，不用带榫肩，然后斜度两边都是45度，你插进一个厚2.5CM板，板的眼要是矩形或者正方形，我的工具，你要啥我给你啥
. q+ \. u' J2 r- |+ E J% W# S0 Q+ Q0 v/ v+ Z
你若做不出方眼，怎么办你自己说，你看中不中

好吧！图纸发过来标注上公差配合

来自苹果APP客户端

zcszhong · 发表于 2022-2-7 16:34:07

嫦娥大叔发表于 2022-02-07 16:14
* L! @" F7 \1 r' i" ~这个事情吧，只跟孔有关，跟榫头关系并不大，因为最后榫头凸出来的会锯掉，所以人们不在意$ w' I/ k7 z0 ~, a
. s1 Z2 U" H- ]' B/ D
这样，你做一个10X10CM的方腿，不用带榫肩，然后斜度两边都是45度，你插进一个厚2.5CM板，板的眼要是矩形或者正方形，我的工具，你要啥我给你啥
+ b- f6 q* `: a% D+ u) F' U2 i5 j* J* |, p+ w) H
你若做不出方眼，怎么办你自己说，你看中不中

按描述应该是正棱台，形象的比喻是个斗。
对不对？

来自苹果APP客户端

嫦娥大叔 · 发表于 2022-2-7 16:38:55

zcszhong 发表于 2022-02-07 16:34
2 w# n1 o2 C( N. ?1 s: Z% l按描述应该是正棱台，形象的比喻是个斗。6 ^4 z9 H& n3 h. z) d
对不对？

比斗的斜度大，为了看起来效果好才要这么大的斜度

不用画图，腿从正面，侧面看过去都是45度斜着，插凳面里，凳面的洞是正方形就行，就算你对

来自安卓APP客户端

zcszhong · 发表于 2022-2-7 16:53:02

嫦娥大叔发表于 2022-02-07 16:147 ]6 [ z! k- D
这个事情吧，只跟孔有关，跟榫头关系并不大，因为最后榫头凸出来的会锯掉，所以人们不在意
& y2 U# |# q$ W: V+ r: v$ Q! j- t$ {+ G3 s% g0 m5 ^3 E* R
这样，你做一个10X10CM的方腿，不用带榫肩，然后斜度两边都是45度，你插进一个厚2.5CM板，板的眼要是矩形或者正方形，我的工具，你要啥我给你啥
+ g* S% J/ K5 e2 D6 w
}* ]) x V c0 V& @8 j% q8 o你若做不出方眼，怎么办你自己说，你看中不中

10x10CM的料只此一方了。

来自苹果APP客户端

嫦娥大叔 · 发表于 2022-2-7 18:01:39

5X5应该也能看的比较明显

来自安卓APP客户端

rainingdayHe · 发表于 2022-2-8 00:59:59

别搞了，直榫复斜穿平面必须是非矩形的平行四边形，啥也不说看图吧。一寸放二分误差只是小而已，2%左右，你们的祖师爷又没让你们放5分放10分。

来自安卓APP客户端
