雕刻机做浮雕，越雕越深，咋回事

微亿雕刻 · 发表于 2021-7-17 23:02:04

楼上有兄弟提醒电流小了，可以检查下拨码开关6号，是否已经拨到ON 我记得拨到ON是适配86电机，拨到OFF适配40电机，确定拨到了ON，免得因为电流环不一致影响电机驱动，我看您那报警线没接的，是空的，不过按理驱动器只要没有屏蔽编码器，没有设置为开环，一旦驱动器检测到接受脉冲和轴向移动距离不一样，会报警停机的。因为是熟手，所以没有提醒过您6号拨码开关是否拨到ON。我本人还是怀疑是干扰或者控制器设置

初学者000 · 发表于 2021-7-18 08:48:44

我的问题和你相反，今天找找毛病，这是个比较头疼的问题

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 14:21:43

初学者000 发表于 2021-07-18 08:48
# ` O& ^9 X- O% W1 f, v我的问题和你相反，今天找找毛病，这是个比较头疼的问题

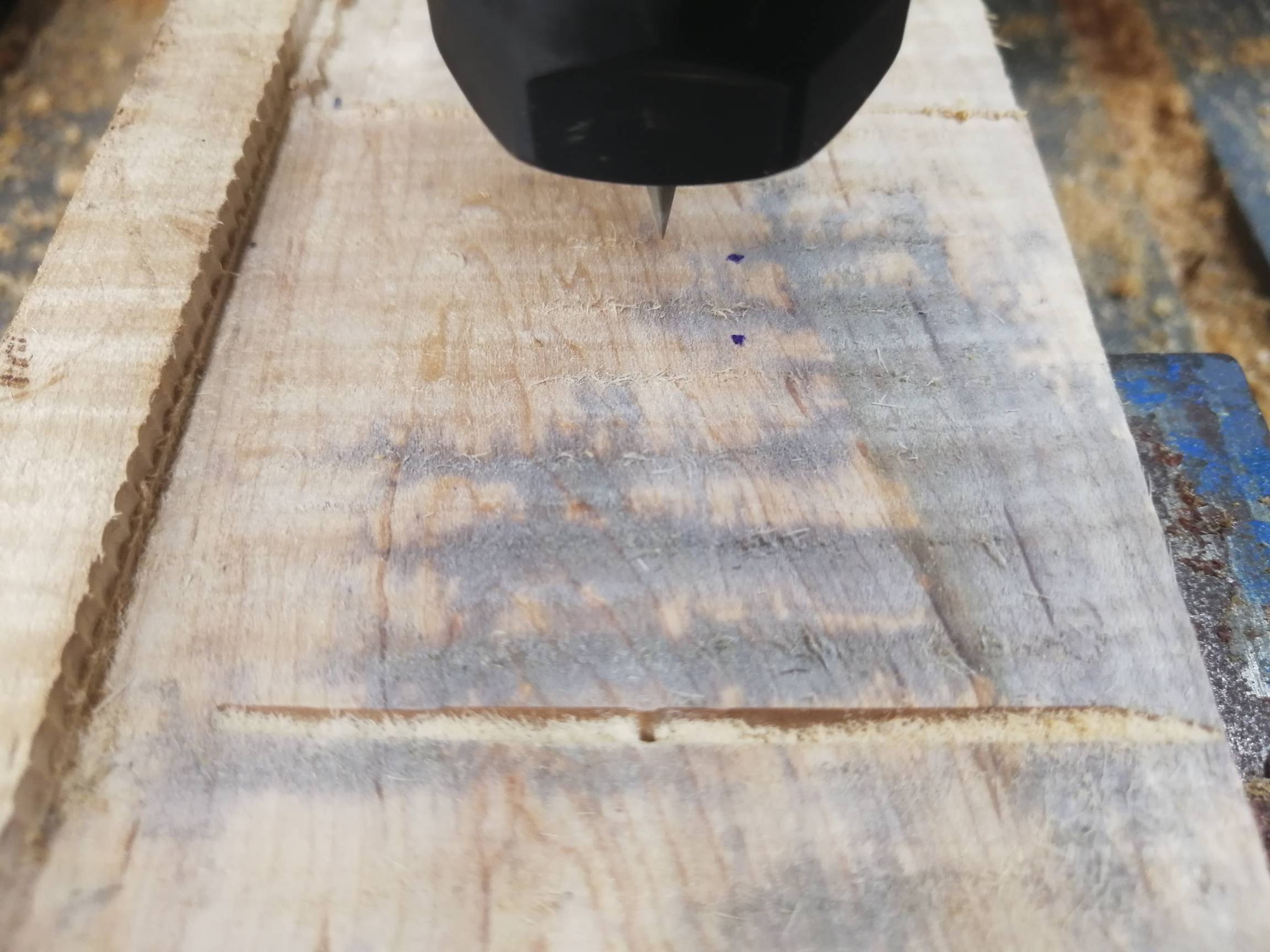

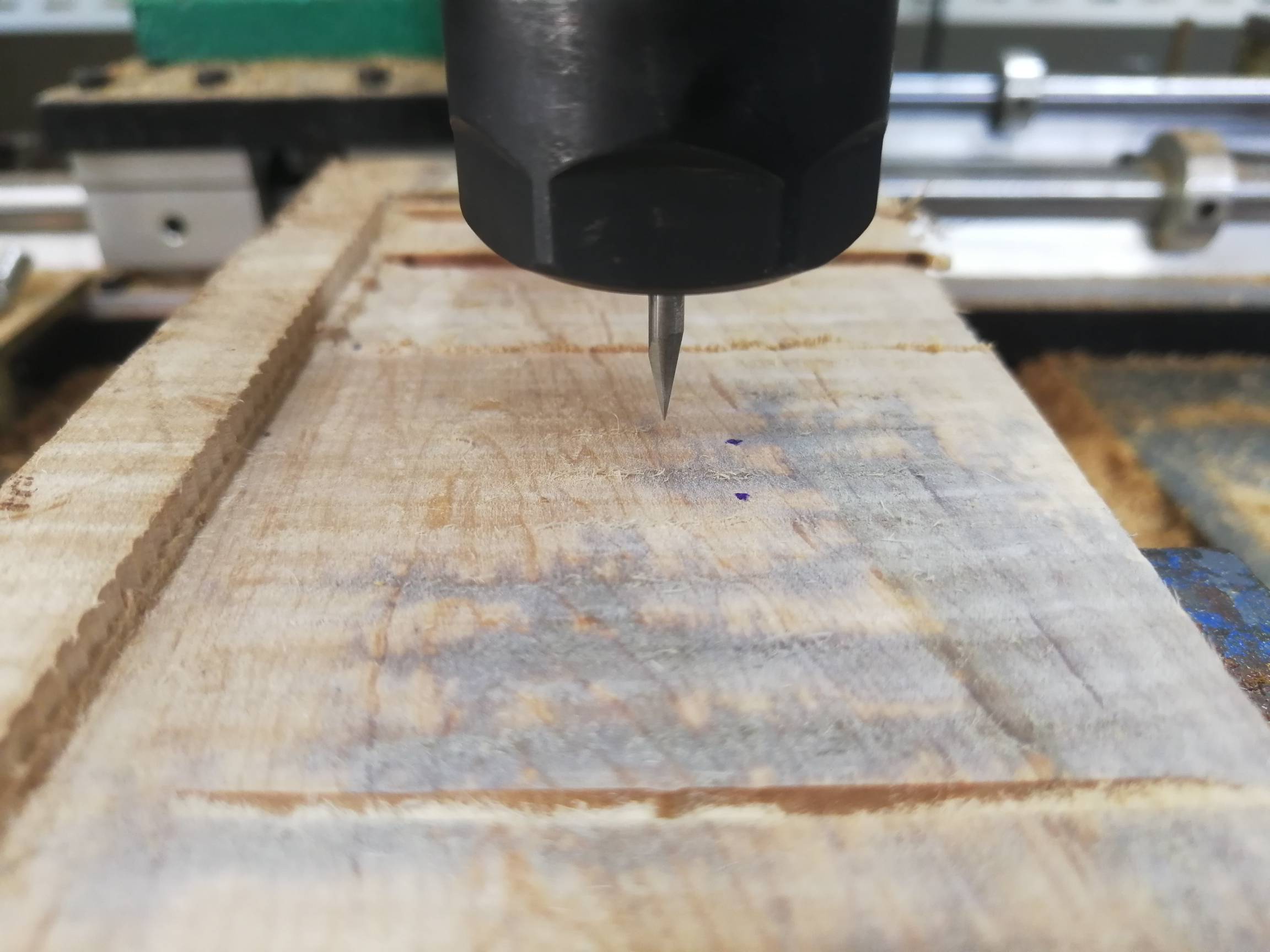

可不是嘛一个多月了也没什么时间找，今天接了两个滤波器，变频器和电源都接了，屏蔽线线皮也接地了，还是跑，原点都跑，用圆珠笔点的原点，雕几毫米就偏左了那么多，现在正在看拨码

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 14:28:49

微亿雕刻发表于 2021-07-17 23:02
3 y& k3 |7 ?9 ]& b/ t楼上有兄弟提醒电流小了，可以检查下拨码开关6号，是否已经拨到ON   我记得拨到ON是适配86电机，拨到OFF适配40电机，确定拨到了ON，免得因为电流环不一致影响电机驱动，我看您那报警线没接的，是空的，不过按理驱动器只要没有屏蔽编码器，没有设置为开环，一旦驱动器检测到接受脉冲和轴向移动距离不一样，会报警停机的。因为是熟手，所以没有提醒过您6号拨码开关是否拨到ON。我本人还是怀疑是干扰或者控制器设置

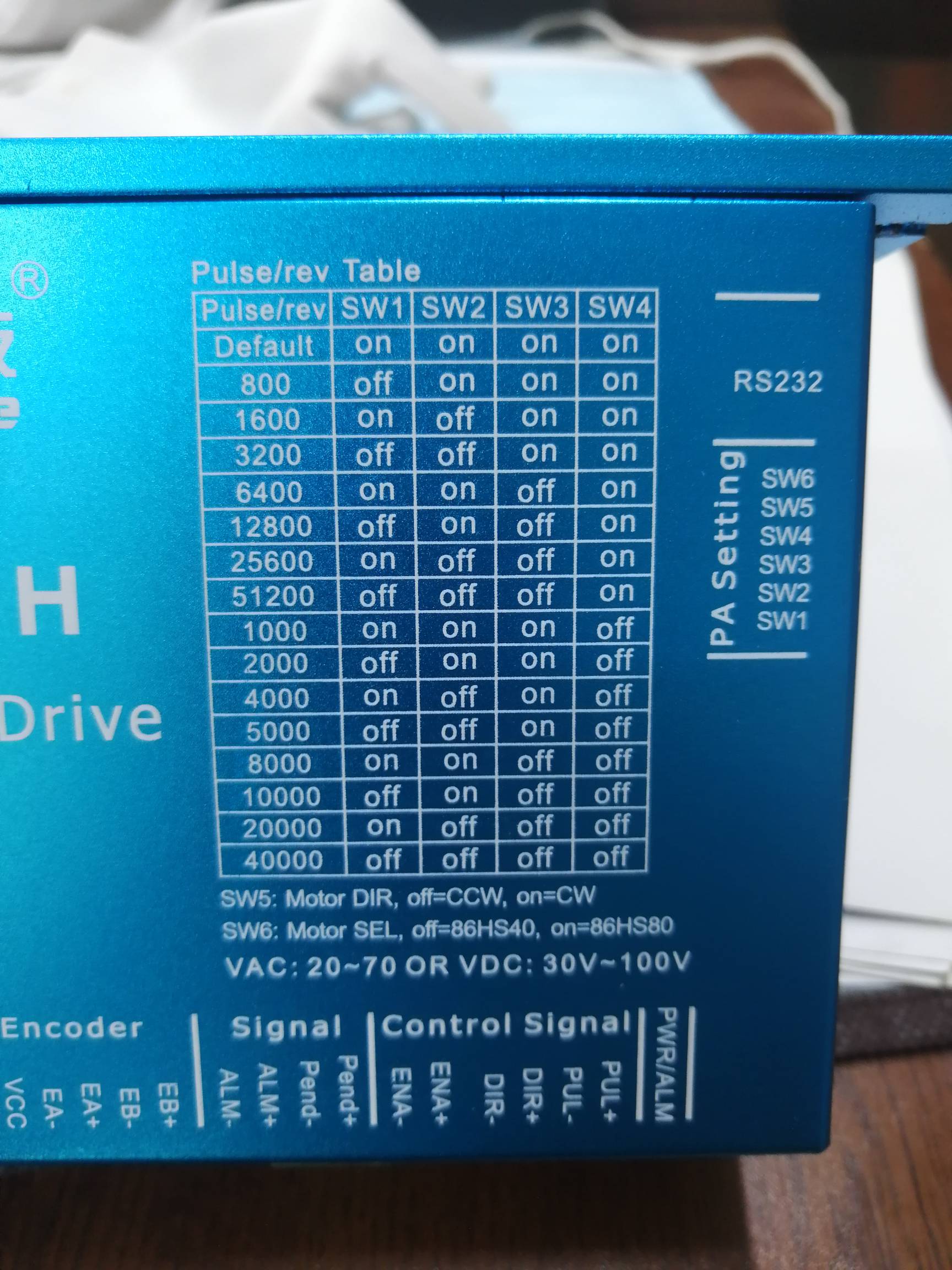

现在的拨码，6是off状态，我的电机上应该是hbm80，他说这个hs80，应该是这么回事吧

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 14:49:11

云伴君心发表于 2021-07-16 13:33% M! X9 a5 i8 f
别整那么多没用的，检查一下驱动器，电流设置偏小了。

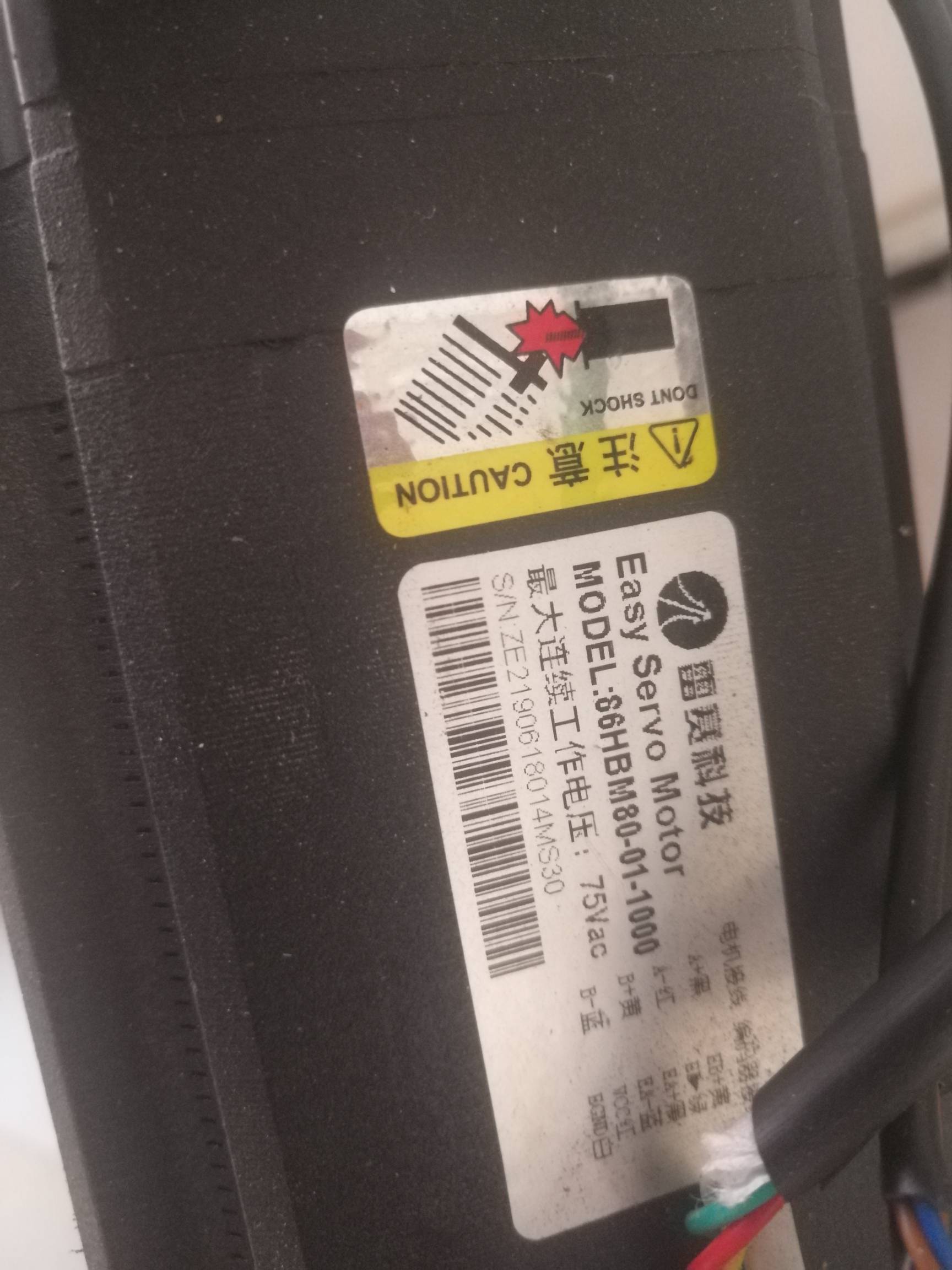

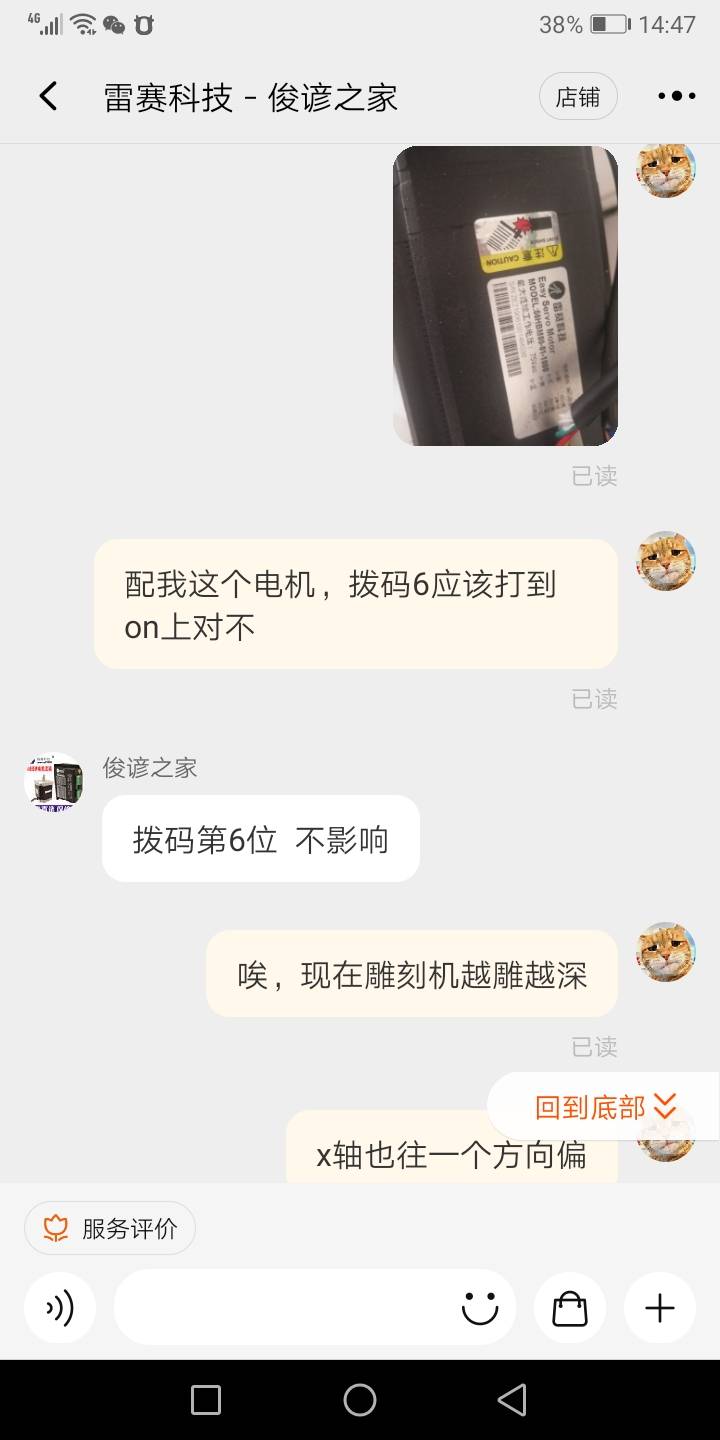

问了一下驱动器的淘宝客服，他们说不影响，而且我这个电机是hbm80，他驱动器是hs80，不管咋回事吧，原来拨码6是off，现在我拨到了on，正在继续实际，看还偏不

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 14:52:15

美雕屏风壁画发表于 2021-07-08 18:18
4 ? j- M0 \# M& |% K! T7 x, ?+ v! G这个问题解决了没有！

还没还在研究问题

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 14:52:52

bainan8000 发表于 2021-06-23 09:597 d2 V% n G- M' r% @
电压够用吗？找个万用表量一下是不是市电电压低了？我也遇到过这种问题。最后发现机器没毛病。是市电只有180v，上了稳压器好了。

电压用万用表量了很稳定机器电源也测了输出稳定69v

来自安卓APP客户端

x1963 · 发表于 2021-7-18 15:23:40

云伴君心发表于 2021-07-16 13:33+ l0 m. E% j9 m1 I2 w
别整那么多没用的，检查一下驱动器，电流设置偏小了。

我也是这么觉得的。

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-18 20:51:24

x1963 发表于 2021-07-18 15:23
3 T t* v- O- O' q7 v# [ p我也是这么觉得的。

电流设置把编码改成80电机了，还是不行

来自安卓APP客户端

初学者000 · 发表于 2021-7-18 21:05:29

老猫爱钢笔发表于 2021-07-18 14:21
: ^# B; [. k6 p g可不是嘛一个多月了也没什么时间找，今天接了两个滤波器，变频器和电源都接了，屏蔽线线皮也接地了，还是跑，原点都跑，用圆珠笔点的原点，雕几毫米就偏左了那么多，现在正在看拨码

我另一个机器也有这种情况，后来重装了系统问题好了，我的是左右跑，你不妨试试万一是这种小问题了，死马当活马医呗

来自安卓APP客户端

微亿雕刻 · 发表于 2021-7-18 21:56:31

楼主兄弟，咱们跟您这机器扛上了，我下午看了我的同款机器，我能确定我的驱动器四个，都是6号拨码开关在ON位置，尽管先一试，我觉得这个驱动器，不像严控的可以通过几个拨码设置电流，这个6号应该和内部电流环相关，当然，未必能解决问题，可以排查问题而已

微亿雕刻 · 发表于 2021-7-18 22:04:34

还有个笨办法排查变频器干扰，把Z原点定高点离开木板一个雕刻深度，然后关机拆掉变频器的电源进线，然后走一个主轴电机不转的路径（注意Z轴一定要先抬高点），此时变频器无电流，自然无辐射了，看看还各轴还偏位没有

微亿雕刻 · 发表于 2021-7-19 00:08:01

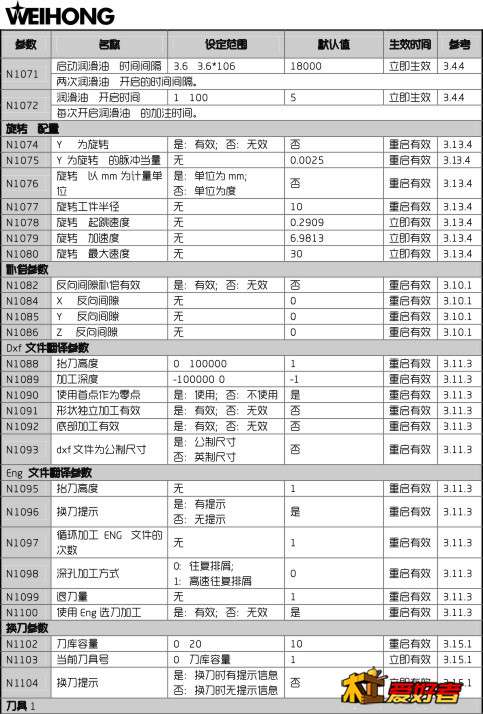

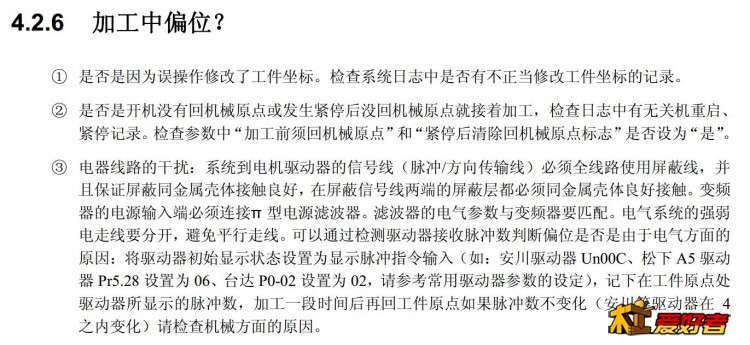

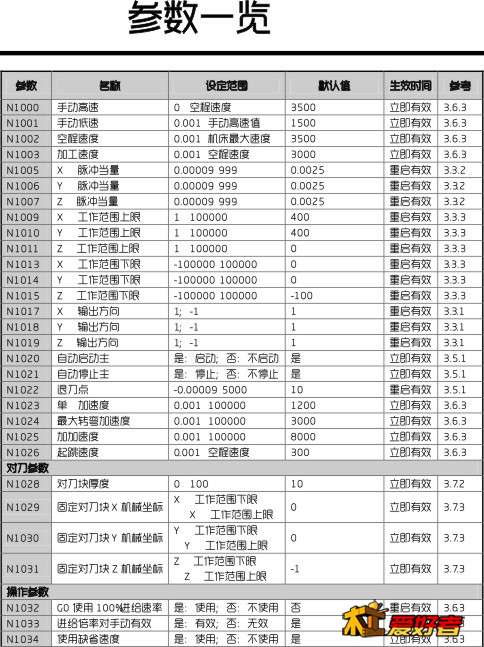

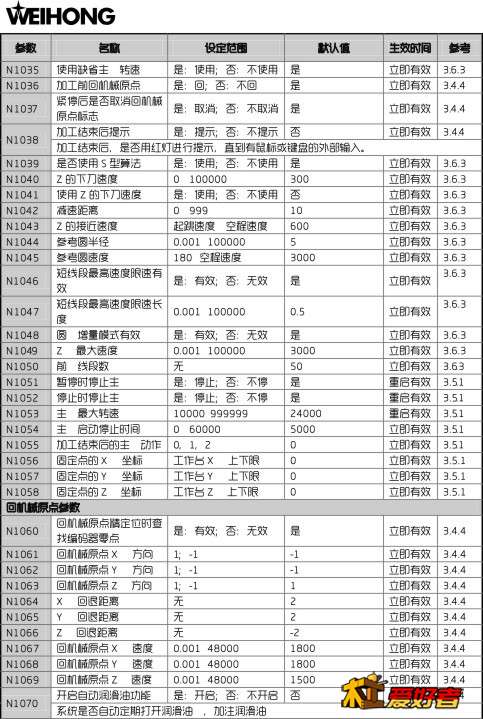

怀着不服死的想法百度了说明书，我想您也有，奉上几页参考：

老猫爱钢笔 · 发表于 2021-7-19 11:25:19

微亿雕刻发表于 2021-07-18 22:04
- D: X( _( R- b* E还有个笨办法排查变频器干扰，把Z原点定高点离开木板一个雕刻深度，然后关机拆掉变频器的电源进线，然后走一个主轴电机不转的路径（注意Z轴一定要先抬高点），此时变频器无电流，自然无辐射了，看看还各轴还偏位没有

安了两个滤波器应该会解决干扰吧？

来自安卓APP客户端

微亿雕刻 · 发表于 2021-7-19 16:11:58

建议老哥拍几张机器机械部分照，还有信号线是屏蔽双绞线吗？差分信号用双绞线的，还有驱动器到电机的电缆和信号输入线适当分流，如果机器一直没有正常过，还可以干脆把变频器移出来装在控制箱外面试机，您如果提交的机器照片和接线资料够多，我想大神会讲话的，这坛子里高手很多的，不过信息不够，人家也许不想乱猜测，当然，小弟我热心顶帖，但是能力有限，实在想知道最后的结果是啥原因，冒昧问下，那个脱机NK200以前正常过吗？还是一切都是未知，都是新装机？
