雕刻机做浮雕，越雕越深，咋回事

老猫爱钢笔 · 发表于 2021-6-25 19:26:07

走线还是很规矩的

来自安卓APP客户端

笛声何在 · 发表于 2021-7-5 22:40:24

换个控制系统试试

来自安卓APP客户端

美雕屏风壁画 · 发表于 2021-7-8 18:18:06

这个问题解决了没有！

来自安卓APP客户端

memory59 · 发表于 2021-7-8 19:25:02

解决了吧？四个好呀问题吧？

来自安卓APP客户端

memory59 · 发表于 2021-7-8 19:25:17

memory59 发表于 2021-07-08 19:252 r* K+ {* R H6 ^! ]2 ~
解决了吧？四个好呀问题吧？

是电压问题吧？

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-11 09:39:33

美雕屏风壁画发表于 2021-07-08 18:18; G+ u; k/ R, l9 j2 @- ]& v' t
这个问题解决了没有！

没呀，最近忙，一直放着没动

来自安卓APP客户端

湖湖 · 发表于 2021-7-11 12:51:12

本帖最后由湖湖于 2021-7-11 12:57 编辑

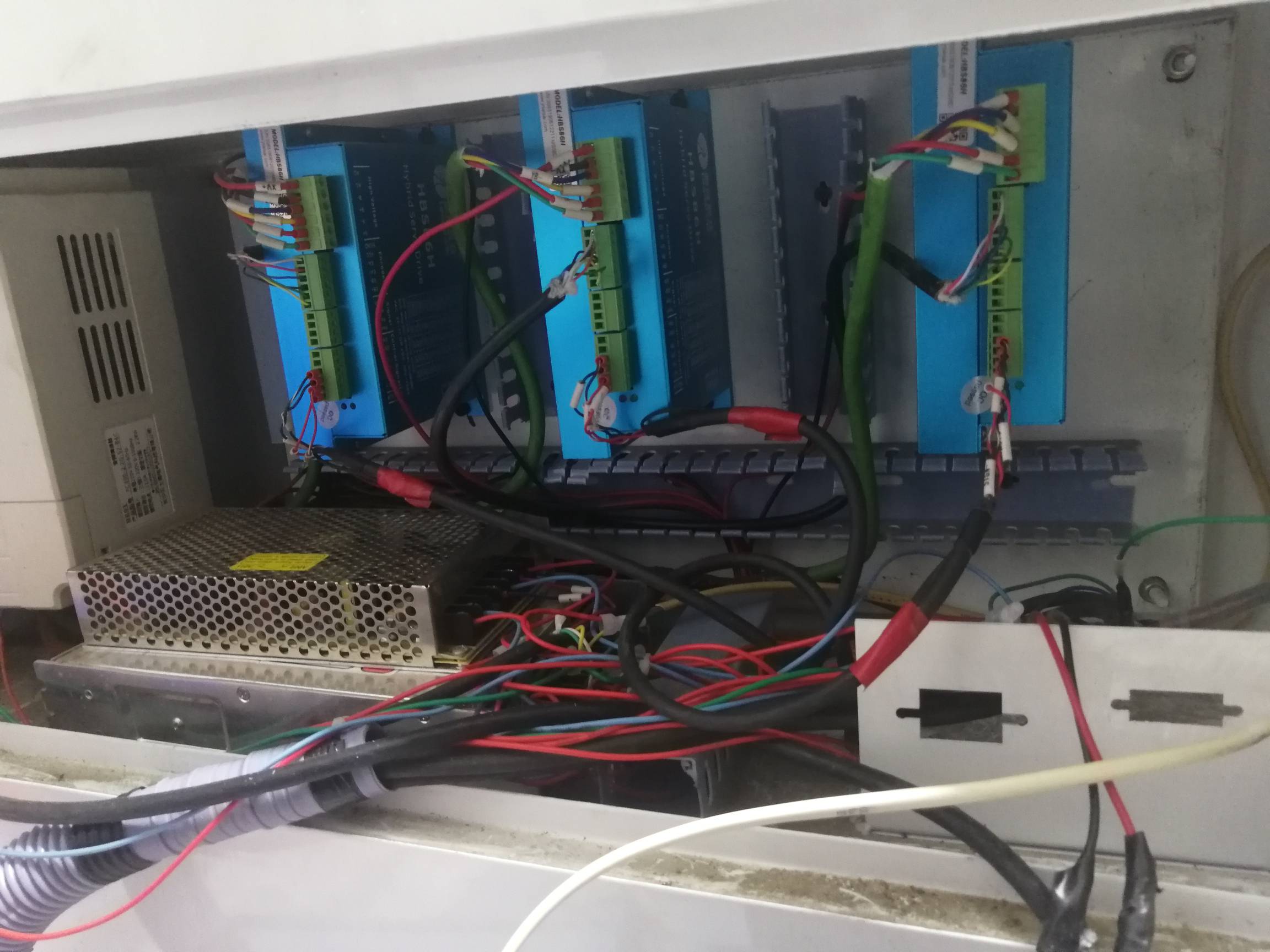

第一  你的变频器靠电机驱动器电源太近了。你的 Z 轴 X 轴驱动器肯定是靠变频器最近的 2个

第二变频器和驱动器电源之间最好有1毫米铁板隔离

第三你没装滤波器滤波器就是用来解决变频器漏频问题的

第四你的变频器是国产的  漏频严重

第五所有线  都不要经过变频器附近

第六屏蔽线有一端是要接地的  不接地跟没有屏蔽一样所有屏蔽线都要接在机箱外壳上  外壳在接地。

很大可能是变频器干扰~~

老猫爱钢笔 · 发表于 2021-7-11 23:11:58

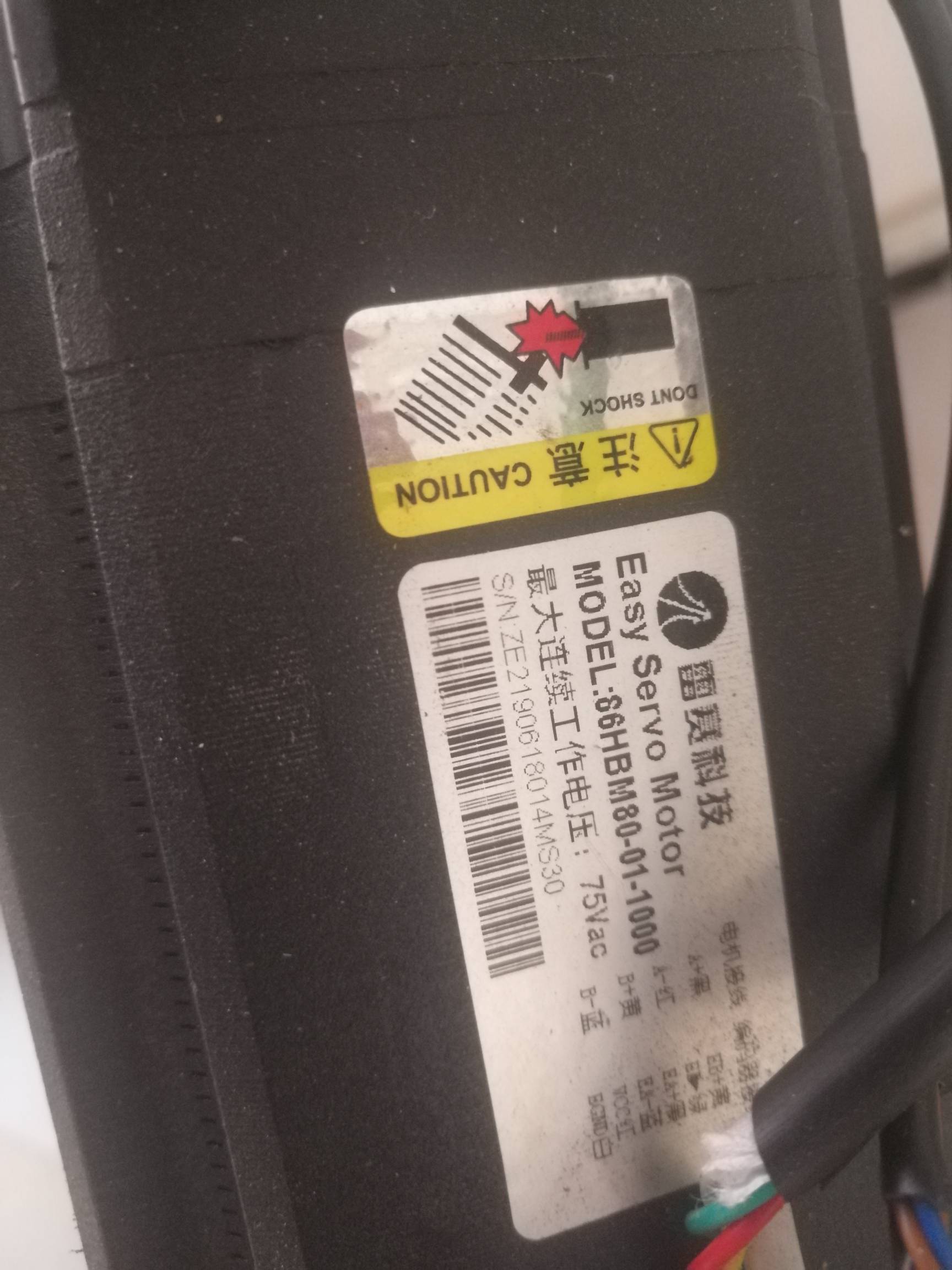

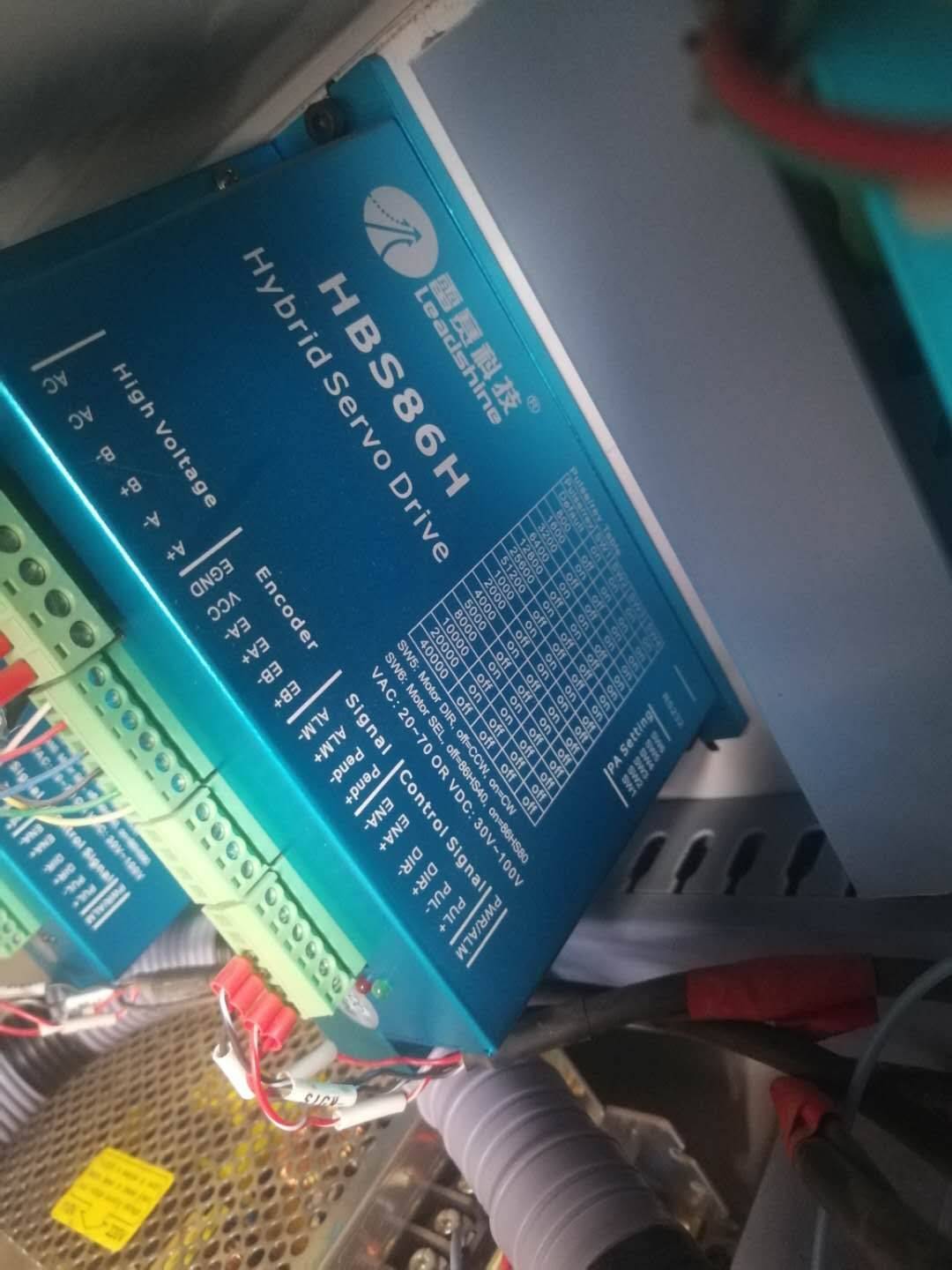

这是驱动器和电机

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-11 23:15:28

x离得最近，z轴离得最远，最开始只有z轴不正常，在我扭紧z轴联轴器之后，换了yz的驱动器之后x就开始偏左，再回复原样，z轴问题还在，x轴也继续出问题
确实没装滤波，我买个装上试试
没接地线，只有机壳接地了
我找到地线接上，滤波也装上试试

来自安卓APP客户端

suqiang006 · 发表于 2021-7-13 09:51:38

你的木头一头厚，一头薄

来自安卓APP客户端

老猫爱钢笔 · 发表于 2021-7-13 10:23:56

suqiang006 发表于 2021-07-13 09:51% b g, F# f; N4 \! v
你的木头一头厚，一头薄

雕之前铣平了一次，表面是平的，之后才开始雕图案

来自安卓APP客户端

虹源文具 · 发表于 2021-7-13 11:16:09

一，所有用市电设施都要滤波器。
二，所有线的屏蔽网线都要单端接地。
三，机壳接地要良好。
四，电源总闸的地线要用摇表测试是否是虚接地线。
五，主轴的第4脚一定要接上地线。
六，因为你是步进电机，各轴的控制端设置要合理，不然会因步进电机起步时力矩偏软而产生大误差。

其实步进真的不适合机床使用。

lmkyu · 发表于 2021-7-13 18:45:57

看看你设置里好像是电脑频率吧，是不是设得太高或太低，我以前有次是越雕越浅好像，好像是电脑太破频率调太高，调低后就好了

来自安卓APP客户端

微亿雕刻 · 发表于 2021-7-14 11:57:48

使用同样同品牌同系列86套装*4的新人，出于强烈好奇心，坐等各位老师破案结果，企求楼主，案子大白后务必告知各坛友，特别是我，强烈需要此类知识储备。不过小弟觉得干扰是大线索，那个变频器和两个开关电源扎堆，无隔离无接地屏蔽，无电源滤波器，实在让人不踏实。看过很多加工机器机柜，都是硕大，中间金属隔板分里外2层，里层上面空荡荡装个变频器，下面很远的地方装开关电源，接口板。外层上面装驱动器若干，甚至有双Y轴驱动的，Y驱动器正反装，X和Z两侧分开，下面老远装个超大电源供驱动器，滤波器是必须的，甚至变频器和驱动器电源滤波器分开安装，所有部件一点接地！我想，厂家这么做肯定是为了稳定可靠，要不人家批量生产，一台省哪怕几十百来块，也不是小数目了

知L · 发表于 2021-7-14 12:27:55

本帖最后由知L 于 2021-7-14 12:30 编辑

我的开环步玩具机没滤波器，没屏蔽线，没接地，没磁环……哈哈……就是没出现毛病

你们说说这是为什么呢？
