 楼主| 发表于 2017-10-3 13:25:04 | 显示全部楼层
牧铁工艺 发表于 2017-10-3 10:39
/ m* d3 e3 _/ Q$ q: L+ C, J% `5 b好奇师傅这导轨的用法,顶尖也要在这上边滑动吗?如果是这样的话顶尖会不会偏了?顶尖底座要怎么做?期待中 ...
1 g8 N2 k: ~5 o- {% g. S# a9 `8 H
顶尖和刀架都在这个导轨上可以滑动,剪板机刀精度不错全程差5丝,就是没有办法二次加工,只能做抱紧块。; Z& C& N: V( C( H& J) @: u
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:38:50 | 显示全部楼层

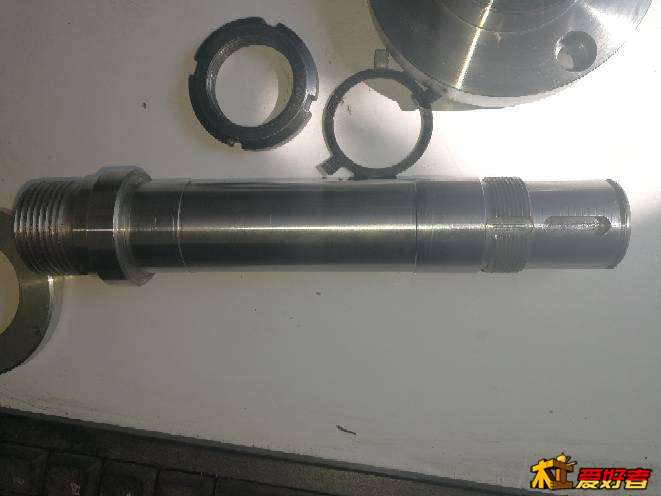

前几天做的主轴淬火后有些变形,锥空没有办法找正于是又做了一个,这次前端加粗螺距加大; P1 b: q1 f. T) w0 c# E* X0 z6 F/ ^
113849lh4wljexyeizx9ak.jpg : C2 ]6 i3 R8 F: ^) R, l1 z6 ~
113850udz62xiz55yf9agx.jpg & A' q; |. E3 N+ U4 U& w* b
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:41:23 | 显示全部楼层

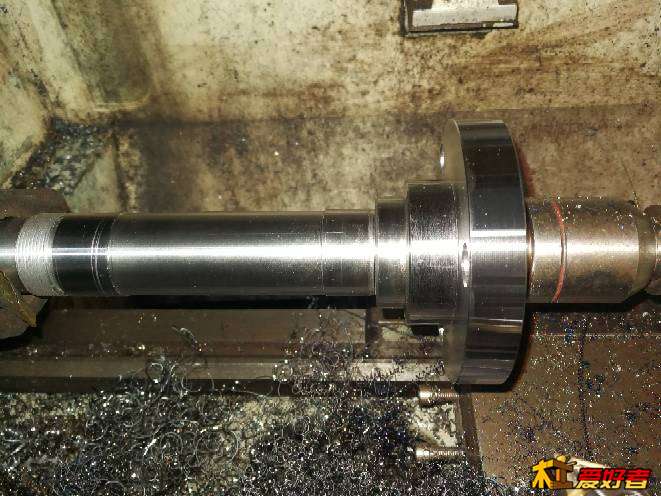

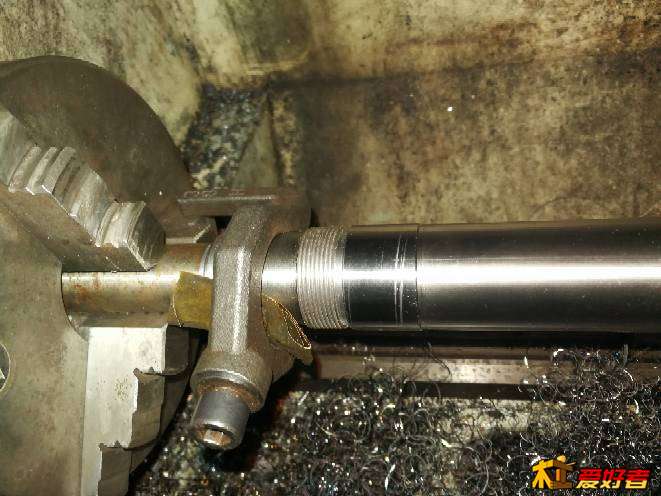

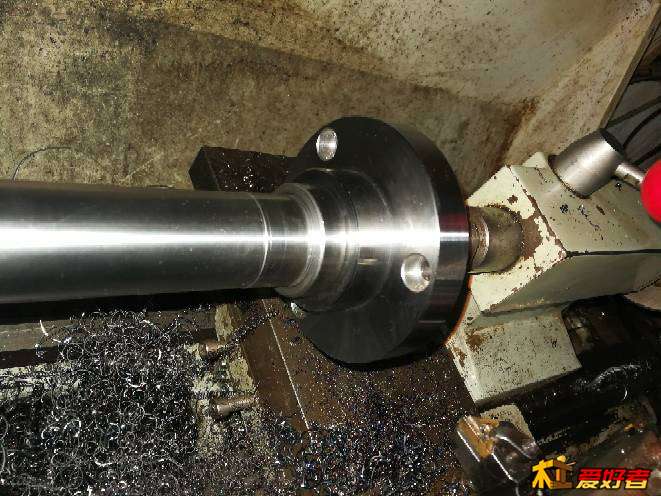

木工车床没有办法自宫法兰台阶,双顶尖自宫
7 _$ r3 }; O4 g( \1 \7 T+ j 114119nlxyxhflkuuukfpz.jpg 8 [0 k8 q* K. u% T
' h; u. W3 v  ]4 d2 _- |" b 114121li11fxp3n71zilx7.jpg
9 f. i4 ]0 _- D. g" w# A* @ 114123dllw54zawastksy6.jpg ) v3 p& u, D; _" K* B: [. G1 Y0 Y
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:43:28 | 显示全部楼层

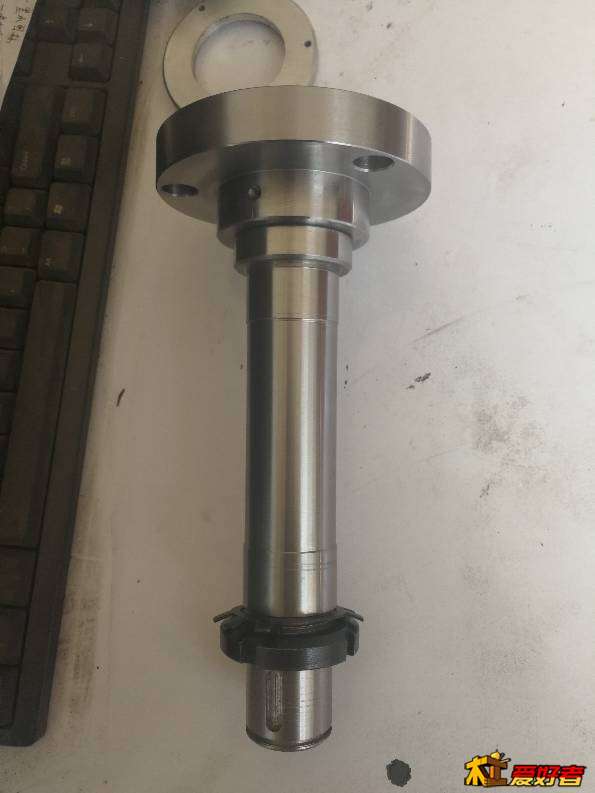

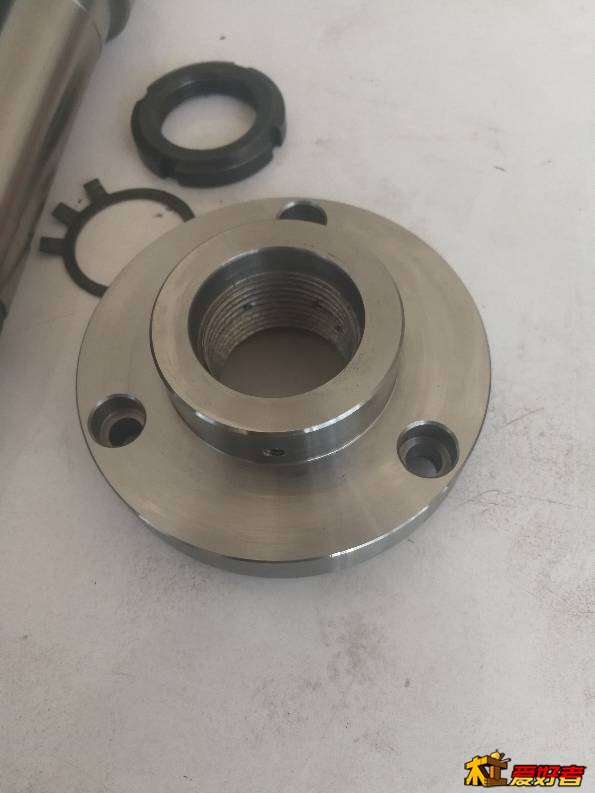

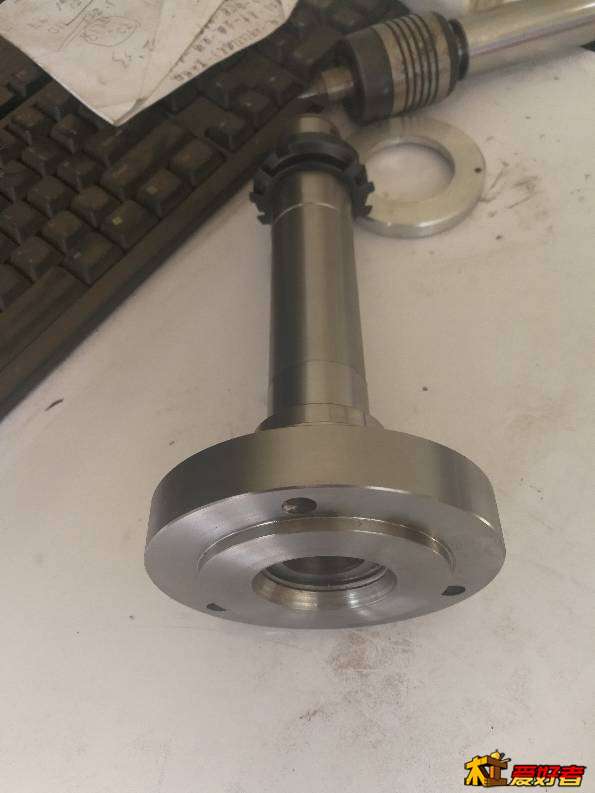

运气不错 主轴和法兰的尺寸都控制在半丝,完美配合
5 i) ?9 ?5 r) o' T 114326hlbbowxoi41h06le.jpg
2 f; U1 \' C& {' d6 y 114326ch1kqxqaq0atkqht.jpg
5 y  p" F( {; {) F" k- w$ X4 C 114327pdv6ka9ddu97zd6j.jpg
) t5 {) i- J% {
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:47:45 | 显示全部楼层

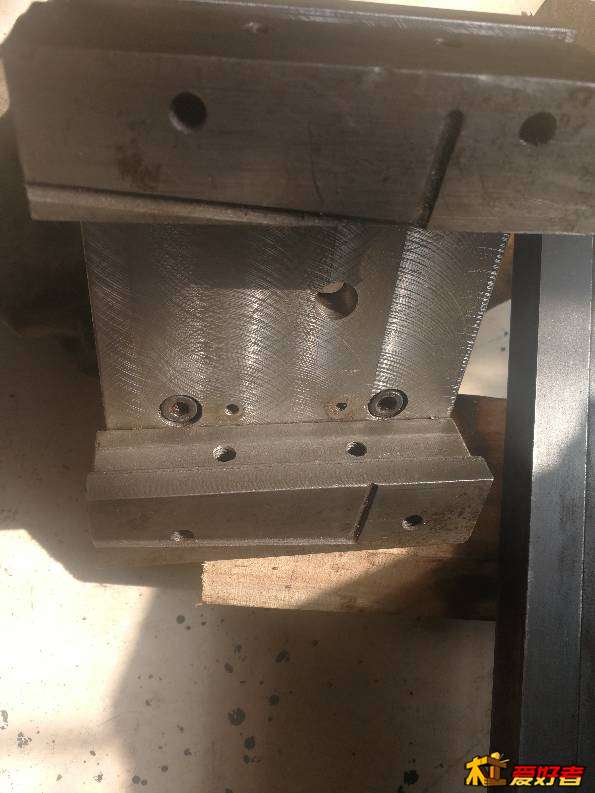

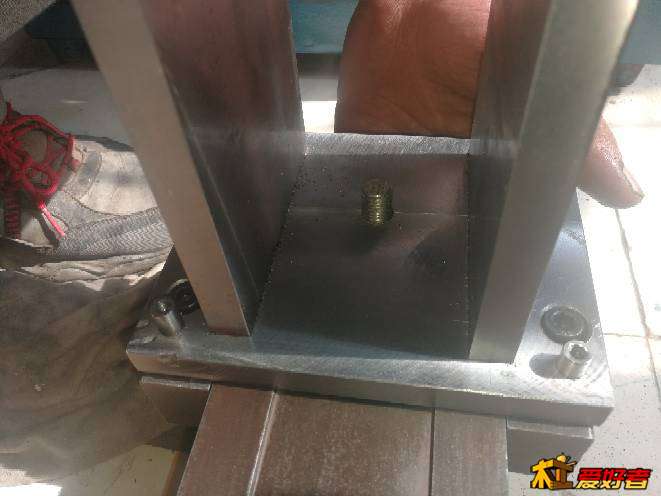

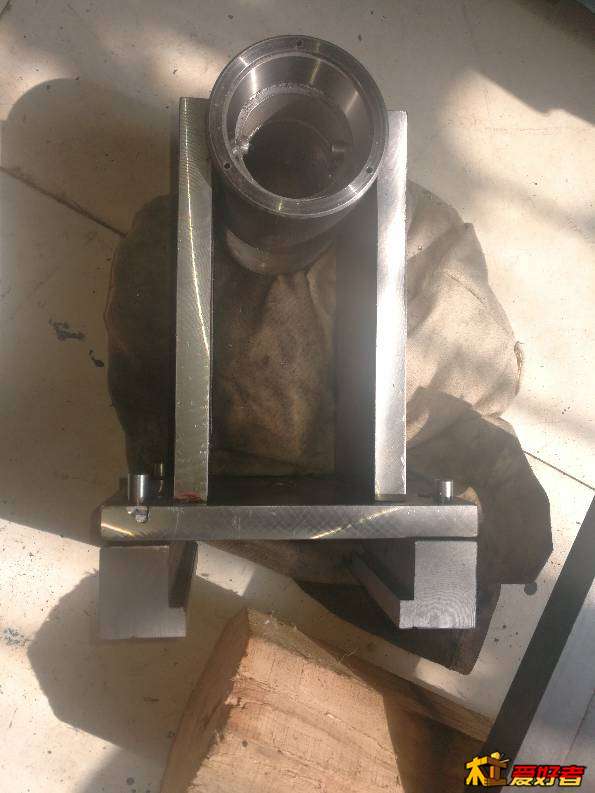

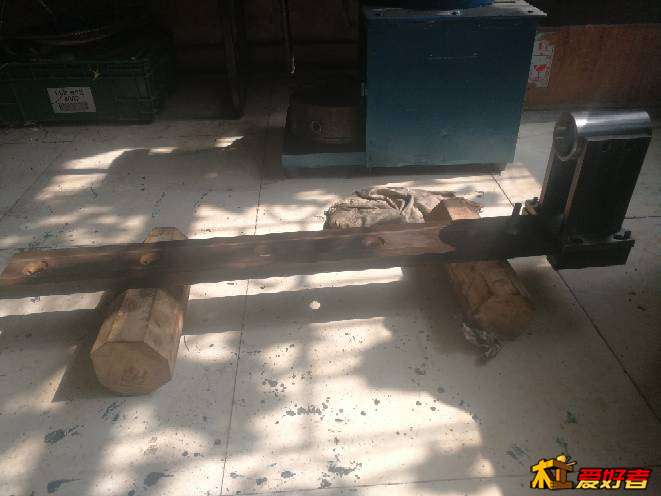

破坏了一个旧的车床中拖把做床头抱紧,使床头可以抱紧可以移动,可以微调,试了一下可以稳如泰山
1 J( S; P& c# P' R' S5 O/ f& i) B$ G 114742hq57x07hqd7hg3bh.jpg + I. ~1 u5 W) z  p8 V  u( d2 Y2 r
114743r1aamnkkgxd14qzf.jpg 6 b3 C. d2 ~" Y' j3 z, M3 Y3 V" }
114744g2h11yntxyvsqtbs.jpg 7 P$ d3 I: {6 X3 d; s' s# \! O
; q4 r1 f" F8 p) e8 S! `6 i5 f
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:49:09 | 显示全部楼层

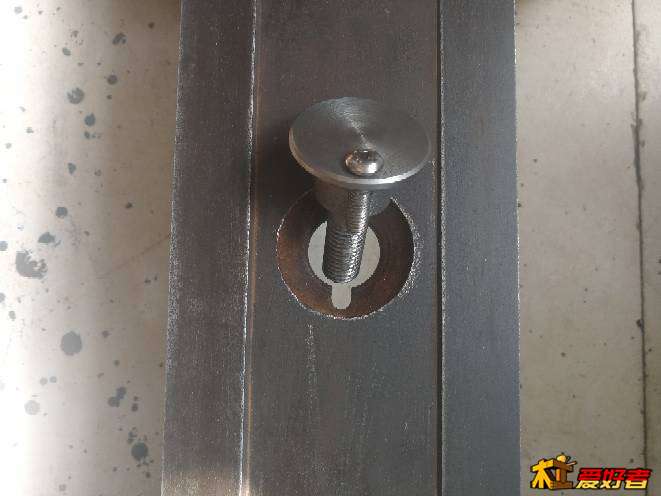

这个螺丝用了很多脑细胞& E% L6 I. N& j2 J, D6 R7 z% @
1 D; [! Z+ O& [! _: c 114907fejjxq2dxbbu9dry.jpg & C. O% q% o4 h* I7 f6 c5 n3 |
114908xwa320w07izexm53.jpg   N% v! {/ e, h. p; X
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:51:17 | 显示全部楼层

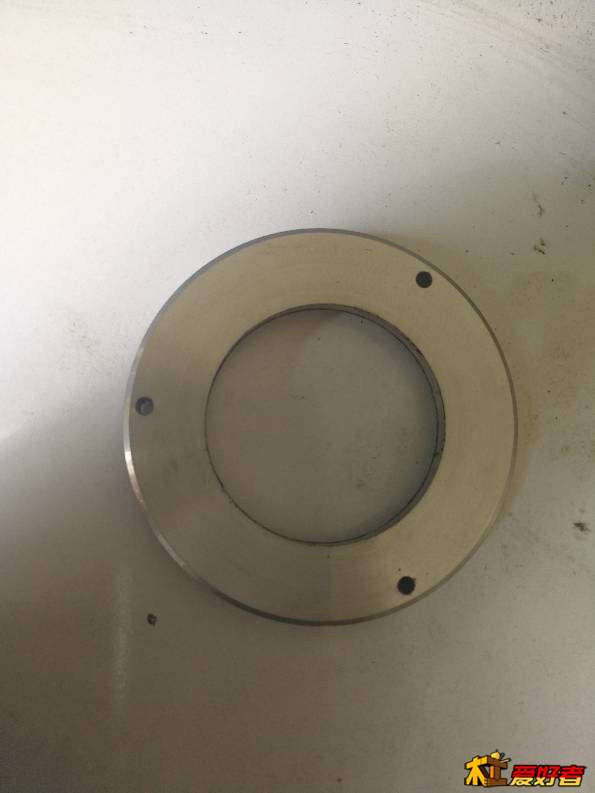

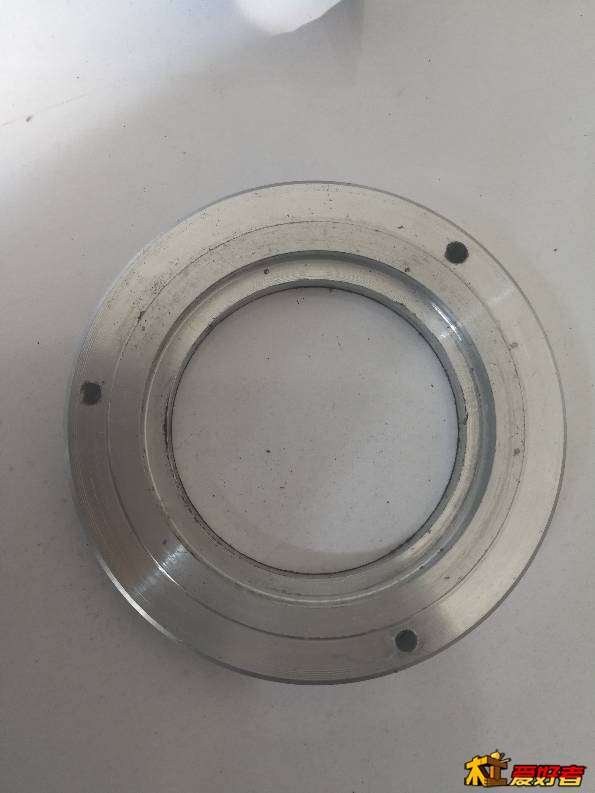

轴承防尘盖. W: c& Q# a, V+ y5 A5 X
115116lw7gf443ctzwwggn.jpg ! A5 o* w" s' Z4 e) ]+ o( h- D. m
115117yqwt0hqirhwt4h04.jpg * M1 P5 L8 r6 Z. m5 r7 D+ G$ z7 v
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-6 11:55:33 | 显示全部楼层

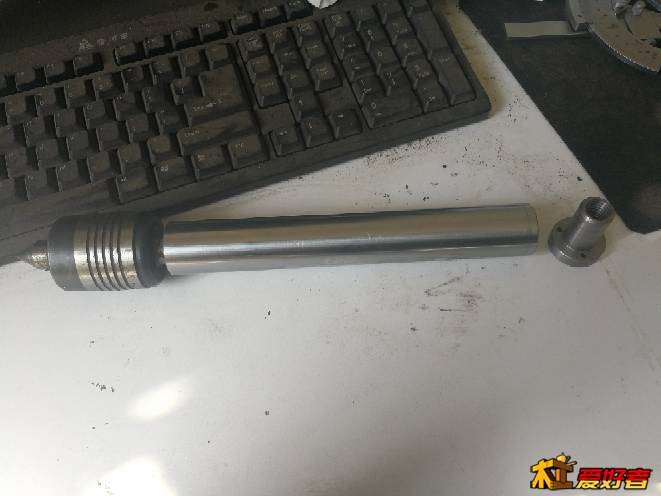

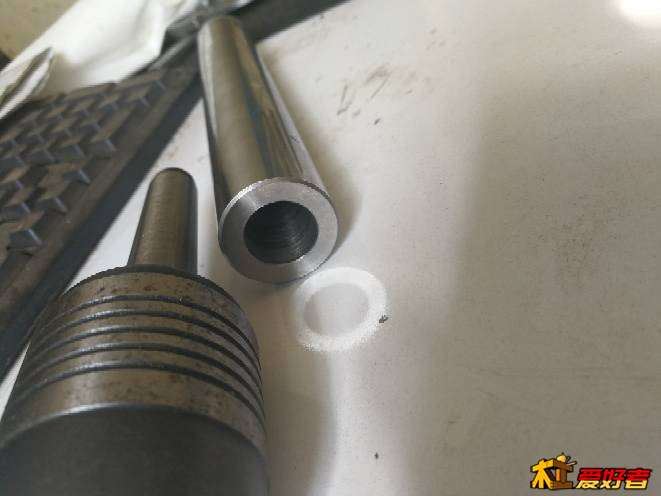

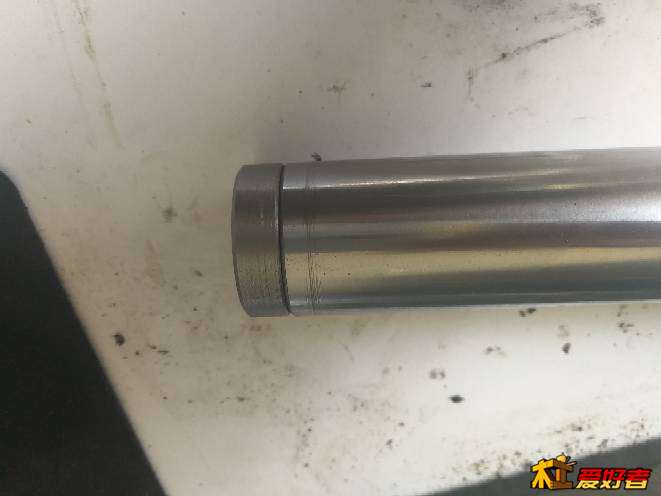

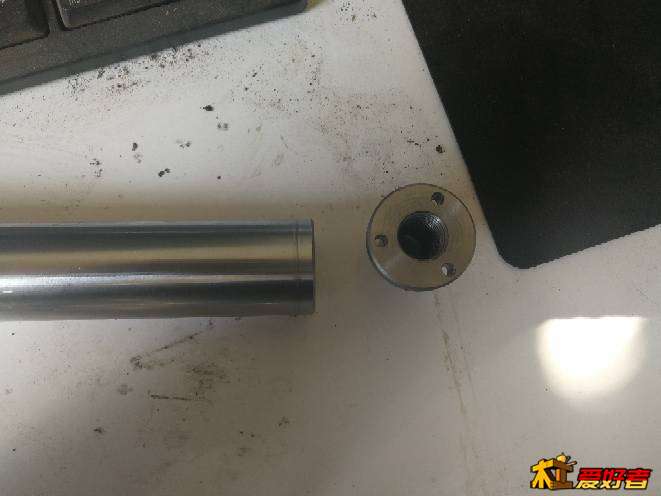

尾座设计能够伸出100.抱紧放弃简单的顶丝结构,准备做一种另类的抱紧结构,内套和法兰螺母做好了。9 p8 G' V4 F# N2 X
115531cokccz0wk6exke8x.jpg 1 [/ J8 D2 J& Y2 ]
  X: k+ G0 E  O' a( A+ o 115532d1rbbd1lnnbnrt8l.jpg
5 k" q6 o, Z+ x* [ 115533nvhc9c7qvzx7ml9p.jpg
' ^+ R  u1 F: ^! @" ]2 L3 ^
回复 支持 反对

使用道具 举报

发表于 2017-10-6 17:54:59 | 显示全部楼层
膜拜师傅。
% N0 l6 J& A( A/ K
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-12 21:12:50 | 显示全部楼层

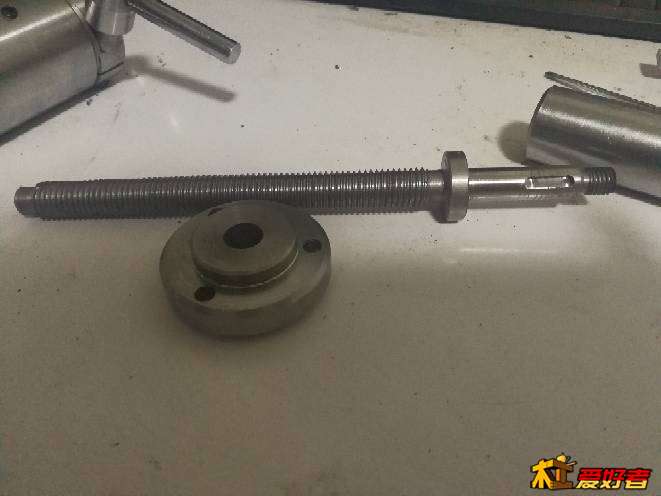

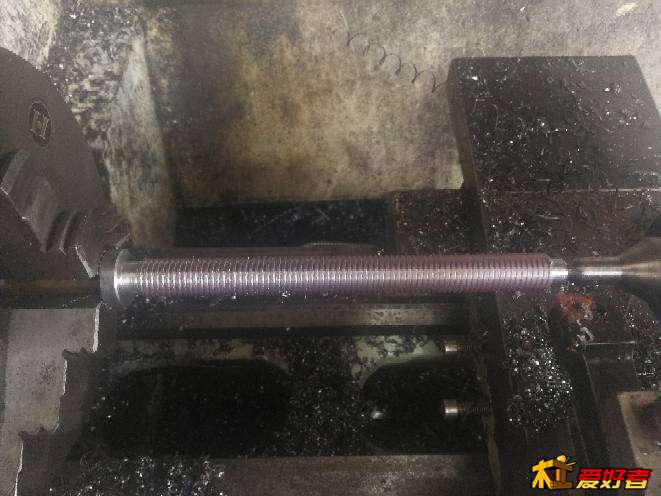

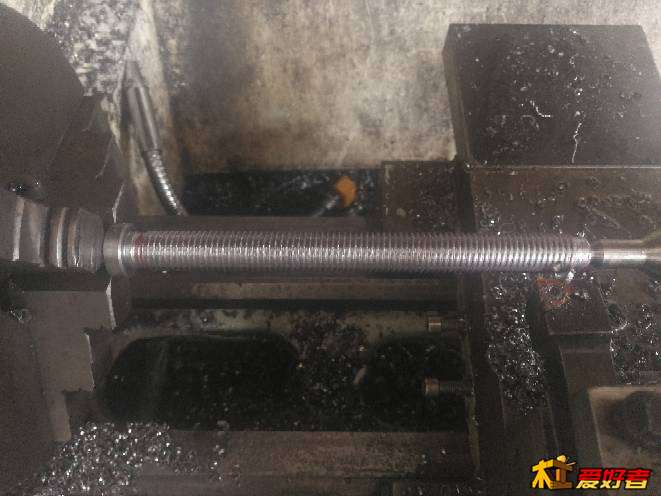

这几天有时间又做了尾座的零件,大多过程忘记拍照片了,这个丝杆不好做,太细长容易让刀,少有大意就会报废,买成品丝杆改一下是不错的选择。2 \. j8 y8 c1 R& c
4 I; b* F& Q* }' U6 f 211249rffviuabob1ua02a.jpg . k" n9 ?- Y4 K' }! ~5 \
211250tqkzphce4y5r545n.jpg $ i0 c( r6 q* A3 X9 F9 J; X* E
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-12 21:16:51 | 显示全部楼层

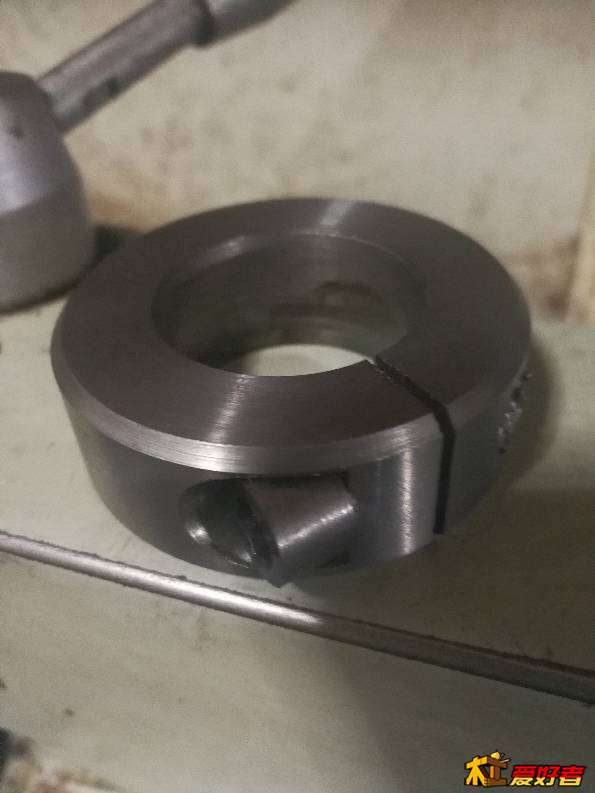

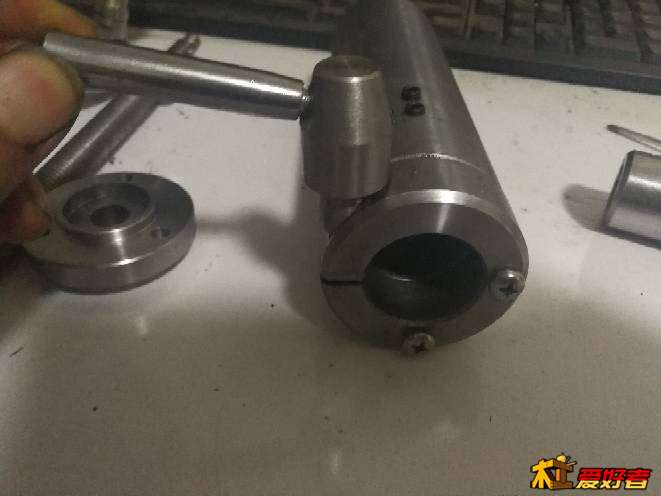

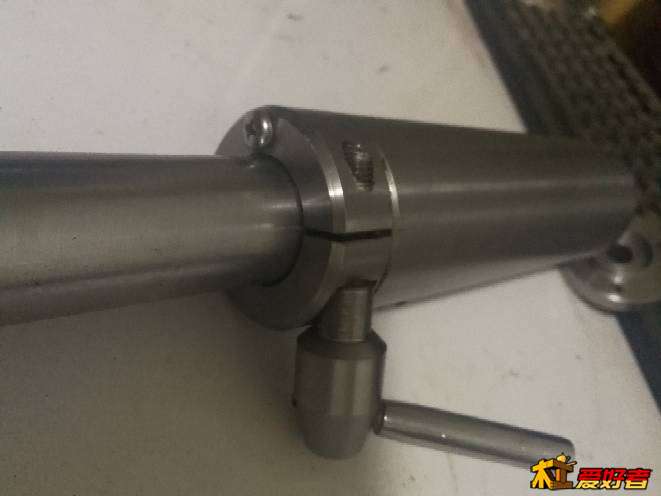

这个尾座值得一看的是这个抱紧装置,比顶丝好很多,它能调整尾套间隙使尾套不摇摆,且锁紧还是稳如泰山啊!- ]2 N$ \, T  ?. m
211648ttuikwtykzt101tn.jpg 6 z% \% S$ S8 b9 O+ {
- U5 E, P4 C3 E8 ]7 `* M 211650p5co8qp6ll2zl217.jpg
- C' u7 d& L$ U' M) |. D; }2 ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-12 21:19:33 | 显示全部楼层

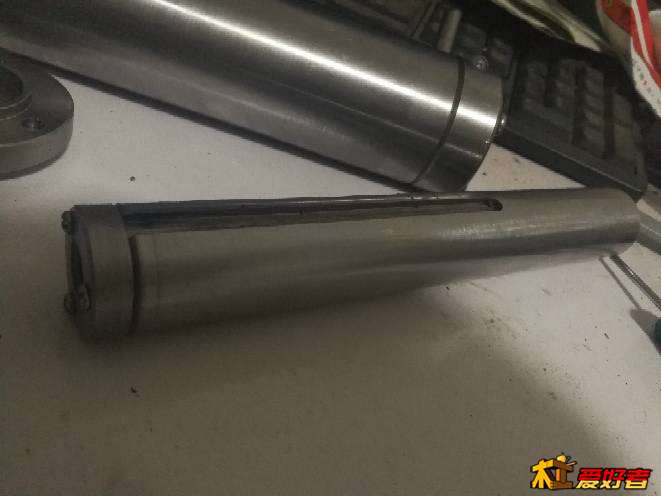

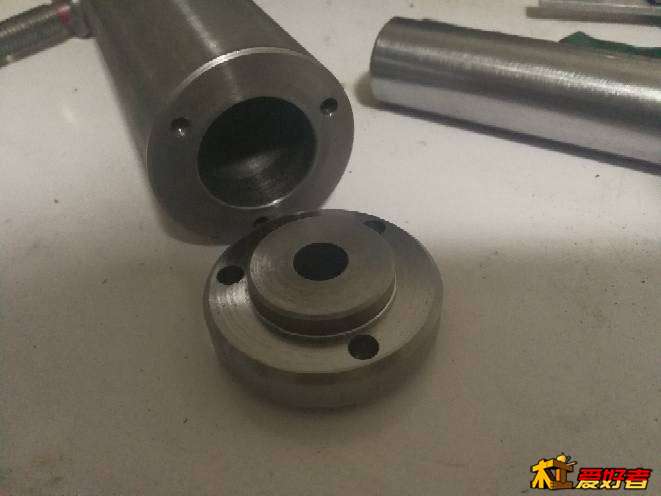

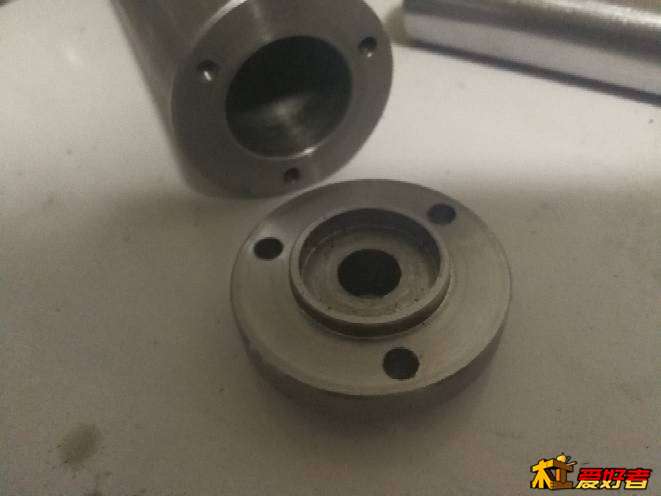

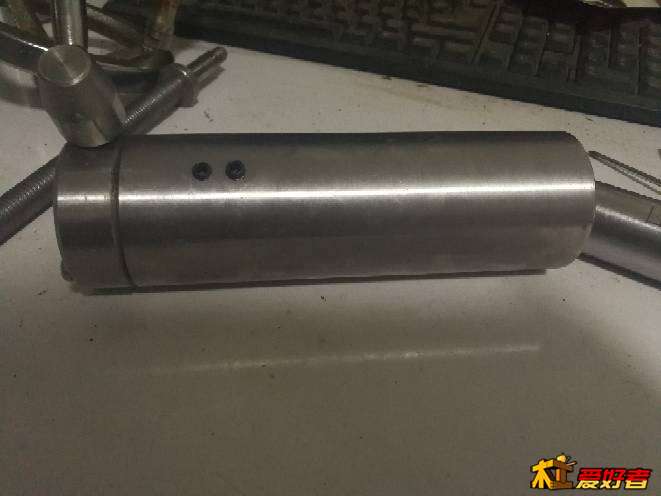

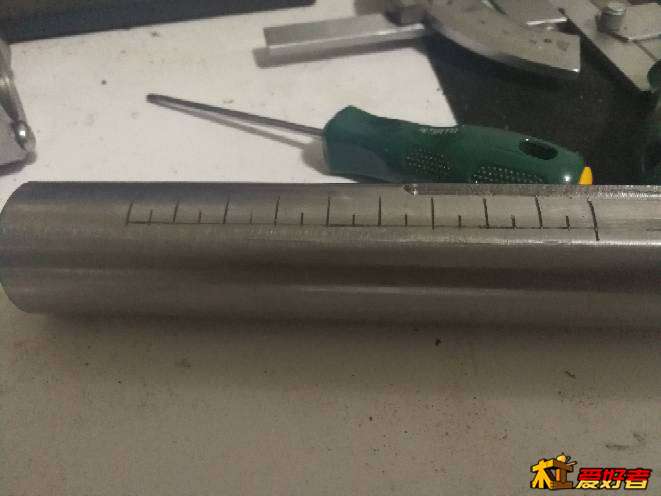

还有很多小零件就不一一介绍了,总之除了螺丝不是自己做的,但有些螺丝必须自己做。
, t, l  b$ ^/ O5 J 211930gp56f484nxeyf6li.jpg $ Y) F# ~! g; {
211931qq20aec7z0wimi4p.jpg 6 I  t; t/ M% ?8 Y3 W  K7 z7 [
211931osm0jv3cz0vovcos.jpg 3 t1 r: i: J" N
% z8 z0 a7 G+ ?0 ?# X 211933ipqojephae4haece.jpg * M4 e: F% j$ S% b" J! U
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-12 21:21:36 | 显示全部楼层

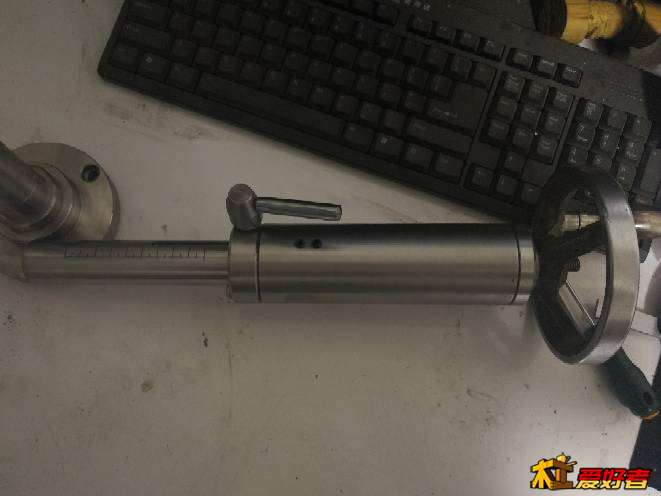

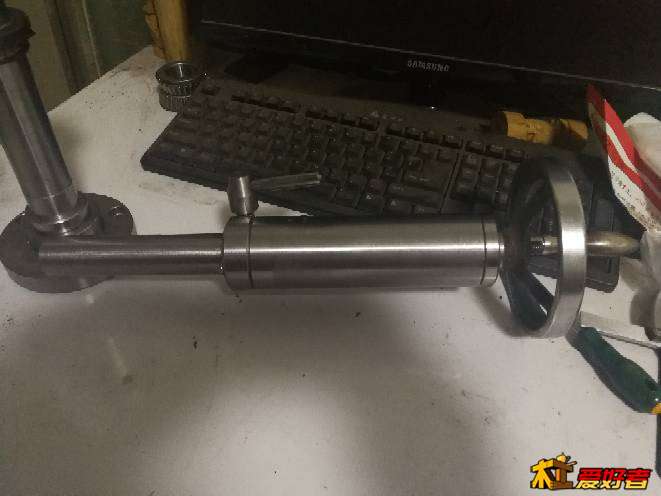

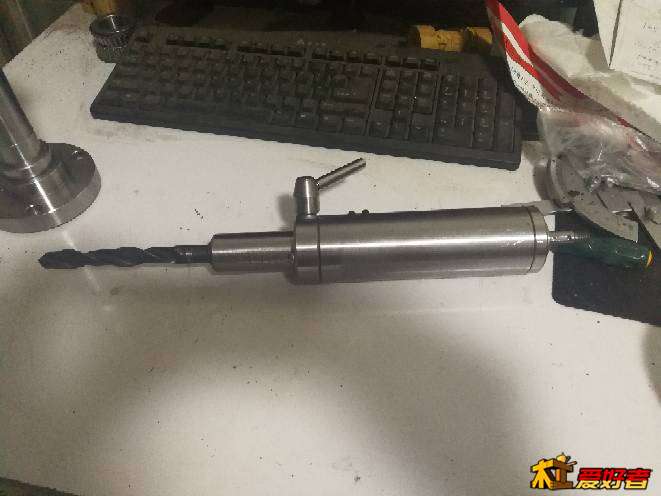

还有一个值得一看的,这个尾座伸缩120,属于长枪大炮
! p, L  p8 }% h; V% F 212133bzxxn46kp604fx0p.jpg + t: \; Q, R- k9 J
212133s8ho21o2ko2exo16.jpg 7 |# }. {6 L6 n( F! E% E
, x+ v9 ^; o( ?% V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-10-12 21:35:19 | 显示全部楼层
五亿美金 发表于 2017-9-17 22:10
: Z7 f# A0 s% y6 f* [老哥这活车的粗糙度真好,但是接刀太明显了,要改进
) V) r" t" O3 @* {) X, ^: x

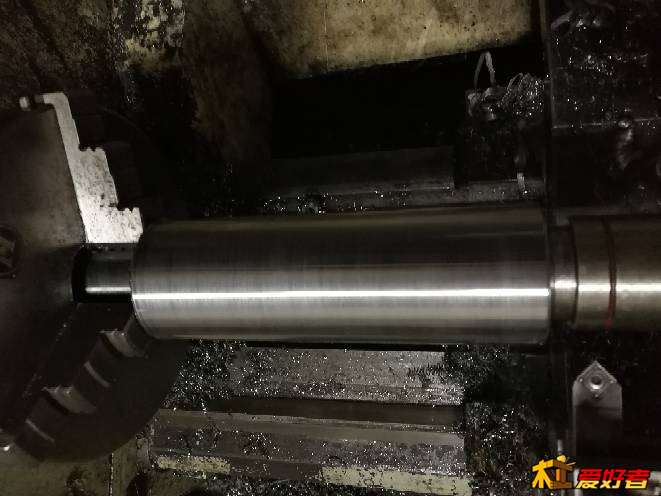

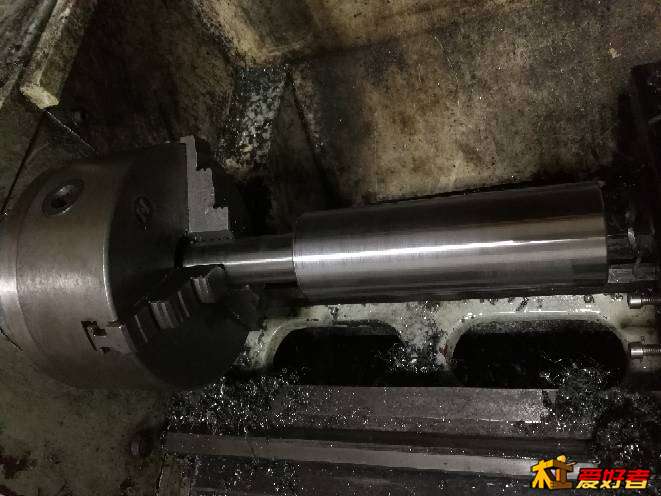

这样就不会有接刀痕了,一刀出
: r, {% k6 R+ ]- o% T3 s 213517holxv4v2jlno59nv.jpg
# v( d) R  i6 M) H6 E; t, ] 213518axx91955agcivivc.jpg
7 ^0 r0 s/ i( x/ I7 v8 M
回复 支持 反对

使用道具 举报

发表于 2017-10-12 22:08:38 | 显示全部楼层
连主轴和尾座轴都能自己做,还有啥不能做的呢?大师你做几颗轴承里的钢珠吧?
