给自己一个月的时间打造一台木工车床

sszrsy · 发表于 2017-9-17 10:29:35

rhodiazxj 发表于 2017-9-17 09:09
/ A" V/ E8 U& e& d$ F! \6 h) d我的床头是二手仪表车床头，主轴很大，轴太长了被我锯掉了一部份，在轴的尾部还打了一个16mm通孔，方便拆卸 ...

大通孔二手仪表车床头，木工车床的好机头。

七目 · 发表于 2017-9-17 10:36:16

军备竞赛，越说越大，这是要做坦克吗？

yinyindc · 发表于 2017-9-17 11:16:07

期待大师成品

detaier · 发表于 2017-9-17 18:36:12

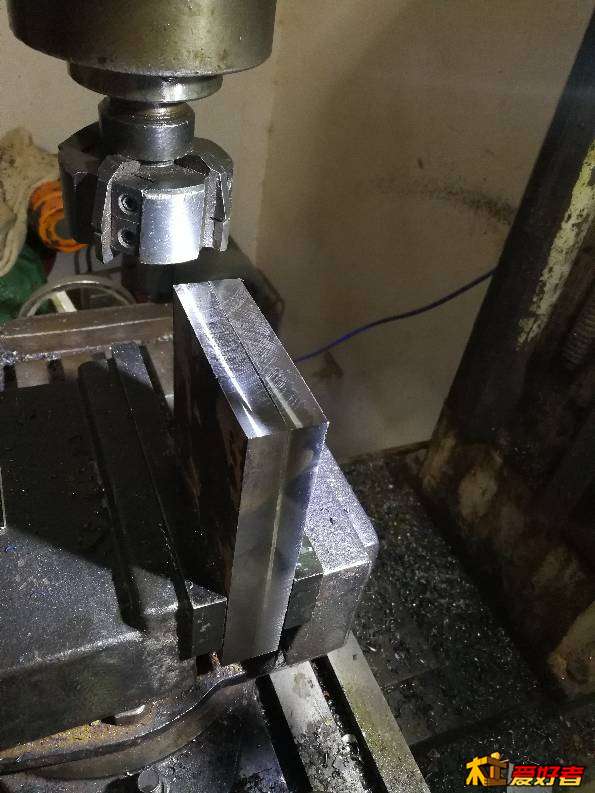

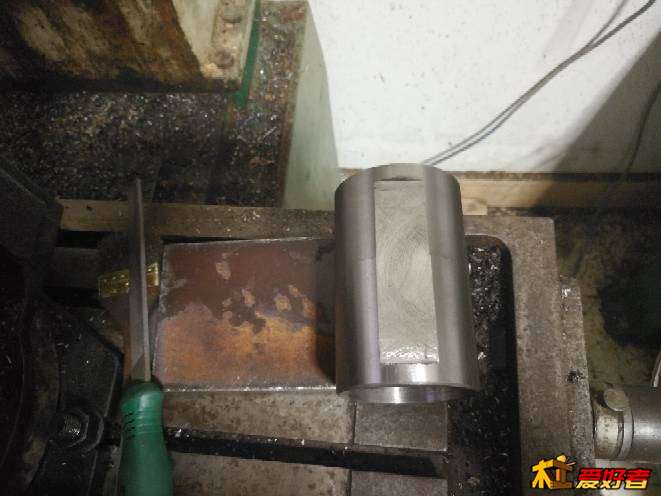

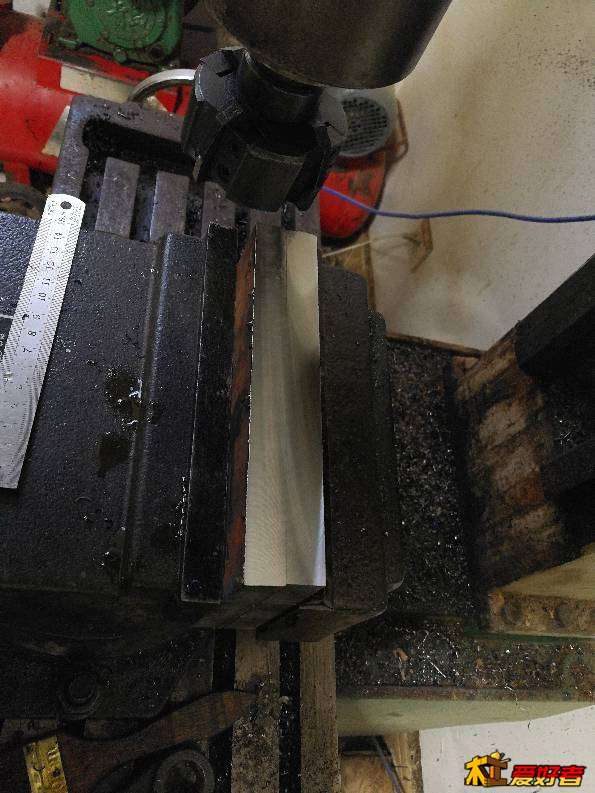

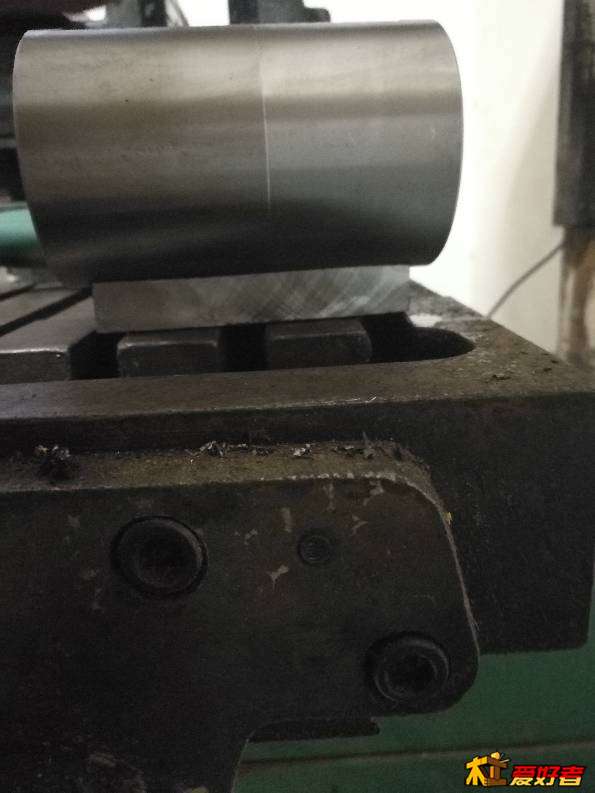

铣厚16的钢板，先同时把床头箱侧面的俩块铣到需要尺寸，铣好了试配了一下还算合适。

detaier · 发表于 2017-9-17 19:03:18

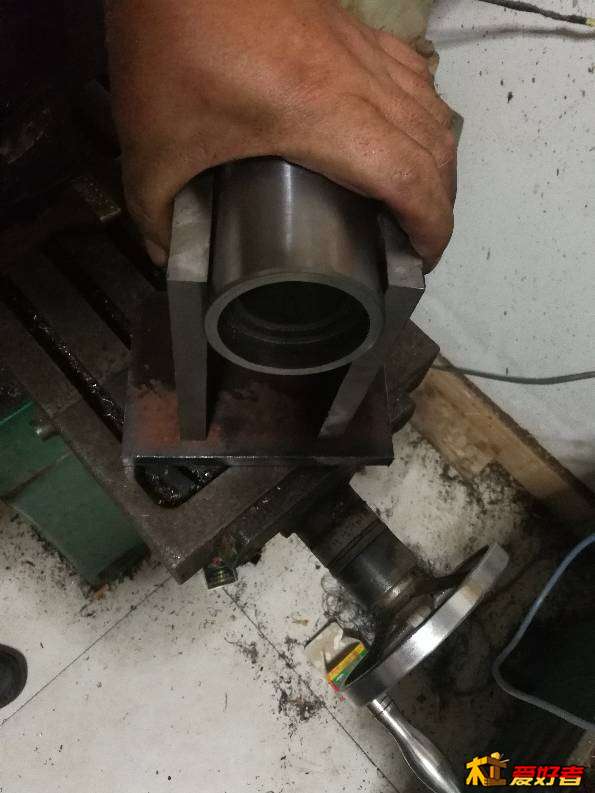

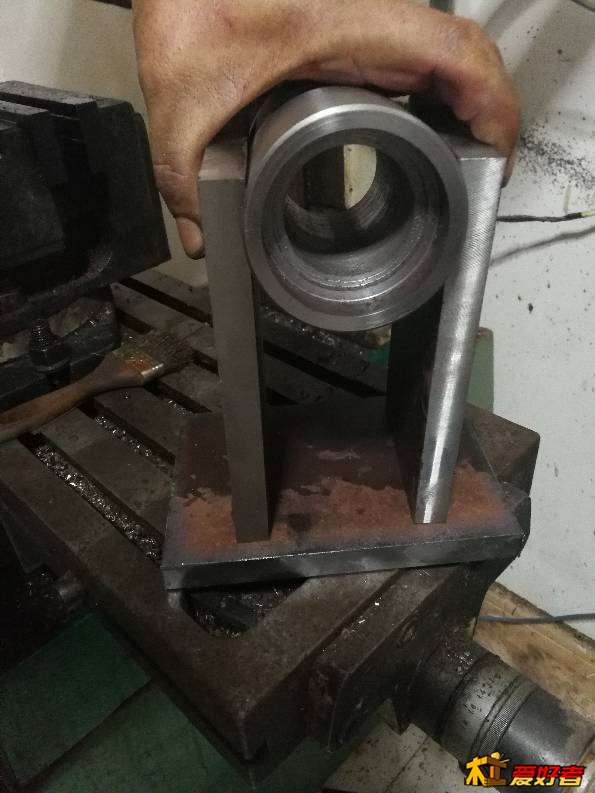

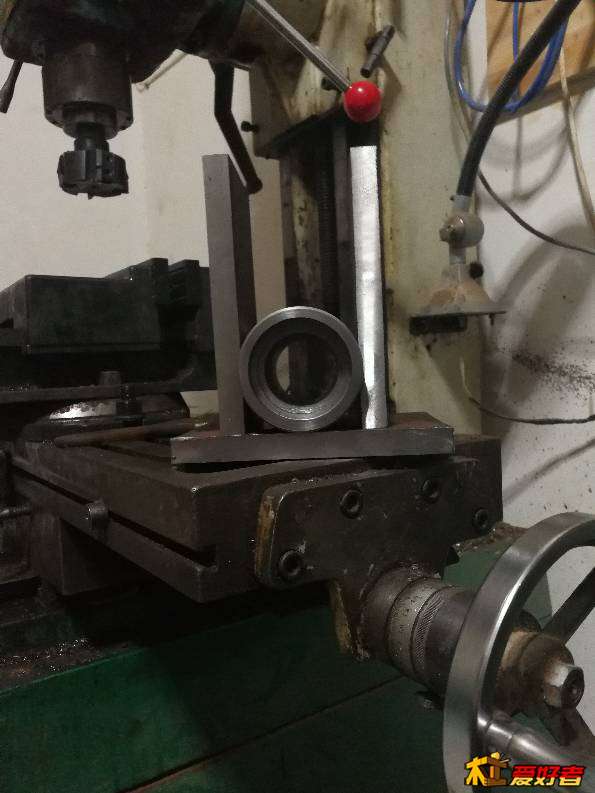

铣好床头箱底板后，试配了一下，还好可以立得住，这块板的下面没有铣，要等到床头做好以后找出轴心再铣这个底面，搞不好会是高射炮的，玩车床又不是造军火

detaier · 发表于 2017-9-17 19:43:07

rhodiazxj 发表于 2017-9-17 09:09 9 L. q, z$ V9 s/ K% `4 t
我的床头是二手仪表车床头，主轴很大，轴太长了被我锯掉了一部份，在轴的尾部还打了一个16mm通孔，方便拆卸 ...

二手手板车床头不错，你这个还有法兰，但做木工车床太矮了，要加高没有点真功夫好很难垫的平垫的稳，搞不好又是高射炮。

dj0864 · 发表于 2017-9-17 20:09:21

detaier 发表于 2017-9-17 19:03- d) U7 ?! {! ]; k# {- D% p
铣好床头箱底板后，试配了一下，还好可以立得住，这块板的下面没有铣，要等到床头做好以后找出轴心再铣这个 ...

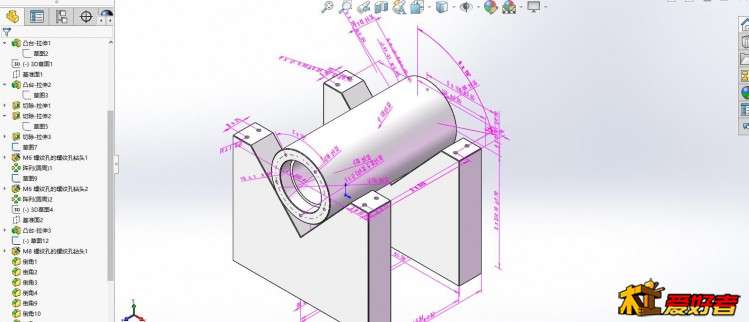

这样的结构平行度垂直度怕是比较难保证吧？看前几个图片是不是有个拆下来的主轴箱啊?可以利用它做个夹具。铣床本身精度也是个问题。可能会给后面装配留病根。我画了简单的图45号钢直接进线切割。各方面精度都较好。如果多花点钱直接一整块料切个v型铁也挺好。给你做参考。

dj0864 · 发表于 2017-9-17 20:20:50

sszrsy 发表于 2017-9-17 10:232 ]* p K; l$ b& ^& y1 V
你们一个比一个狠。

额 ·····楼主高手。我活干的不行。图画的也只能叫能看懂。

detaier · 发表于 2017-9-17 21:00:32

dj0864 发表于 2017-9-17 07:08
9 g- i$ E1 h* j& _" P: a" j& ^$ M! v对于车床3号锥度有点不太够用。主轴怎么也得上4号锥度。前端可以上到内径50轴承0 j1 P! L# m4 ~" r

4 U9 p* r( V9 @) n: m/ D$ z发个主轴的图纸给你参 ...

木工车床用这种主轴太厉害了，用这种海威怎么办？哈哈

detaier · 发表于 2017-9-17 21:05:55

dj0864 发表于 2017-9-17 20:09 / n/ \" J3 l0 B4 j+ a
这样的结构平行度垂直度怕是比较难保证吧？看前几个图片是不是有个拆下来的主轴箱啊?可以利用它做个夹具 ...

这个床头没有多少精度，但轴线和底部平行是必须的，所以我设想先用螺丝紧固校正好了再钻稳销孔，没有专业设备土办法校正一下吧！

dj0864 · 发表于 2017-9-17 21:27:21

detaier 发表于 2017-9-17 21:05' h/ o$ D2 i o B
这个床头没有多少精度，但轴线和底部平行是必须的，所以我设想先用螺丝紧固校正好了再钻稳销孔，没有专业 ...

冒昧说一句。这样的话装配工作太繁重了。也可能我思维局限性比较大。我始终觉得任何夹具必须要有基准跟定位两个面。还需要具必要的支撑跟固定这是当然的。您那个结构说实话在整体布局上不太合适。螺丝只能起到紧固作用更何况我们无法保证孔位的精度。整体除了连接的螺丝彼此没有相互的支点。而且缺少定位受力冲击很容易位移（螺丝紧固部分）。当然也许我不太了解具体用途所以用了一个主观角度去看工艺问题。有欠妥的地方楼主别介意。

detaier · 发表于 2017-9-17 21:32:04

dj0864 发表于 2017-9-17 21:27
" i# r [1 s8 o) Q$ j冒昧说一句。这样的话装配工作太繁重了。也可能我思维局限性比较大。我始终觉得任何夹具必须要有基准跟定 ...

螺丝是不能定位，还有稳销啊！再不稳里面点焊啊！活人怎么能够让尿憋死哦！

dj0864 · 发表于 2017-9-17 21:58:25

detaier 发表于 2017-9-17 21:320 \8 G+ Z3 o& t3 D
螺丝是不能定位，还有稳销啊！再不稳里面点焊啊！活人怎么能够让尿憋死哦！

恩定位销我确实没认真考虑。可能对我来说这个方案加工程序多而且比较不安全吧。是的打定位销是个好办法，可想想两个夹装面跟对应的轴箱，孔系那么多而且彼此又对形位公差有严格的要求。我是不太愿意冒险的。一个小的错误所有的装配工作又要从头来。

五亿美金 · 发表于 2017-9-17 22:10:42

老哥这活车的粗糙度真好，但是接刀太明显了，要改进

sszrsy · 发表于 2017-9-17 22:22:46

五亿美金发表于 2017-9-17 22:10
- ]) a H' C6 J6 w6 g老哥这活车的粗糙度真好，但是接刀太明显了，要改进

要是主轴套能一次装夹并车出两个轴承位那就更好了，这样加工的两个轴承位更同心，但加工难度较大，对刀具的要求更高。
