给自己一个月的时间打造一台木工车床

detaier

晚上手机拍不清楚
* j9 @: @# v9 h' y" M

门下月乔生

厉害了，还有淬火

detaier

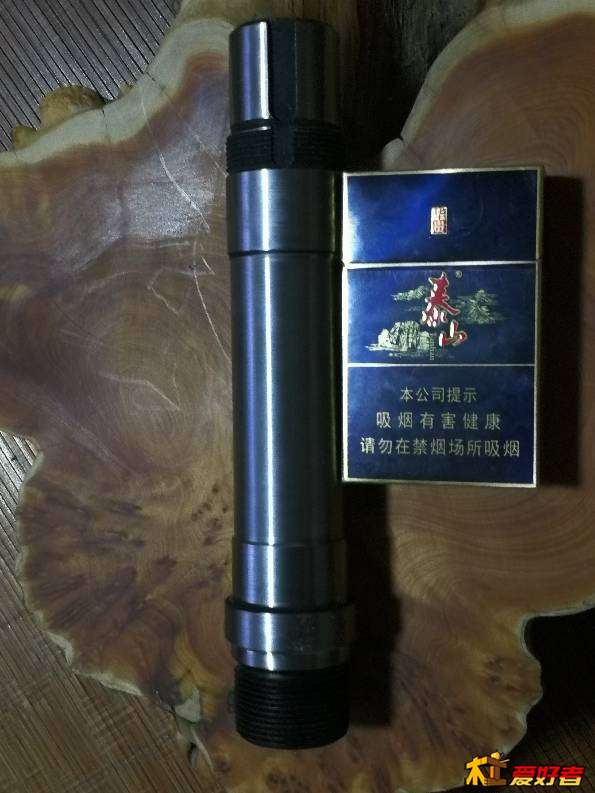

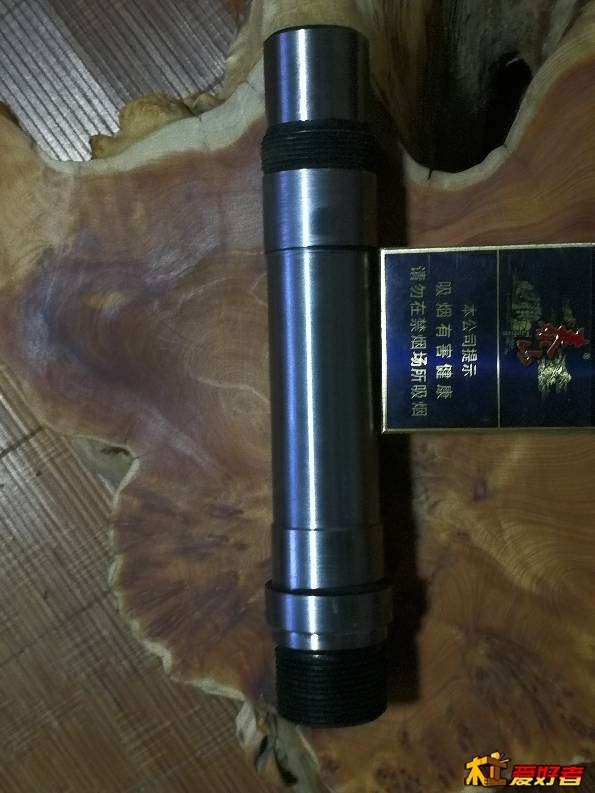

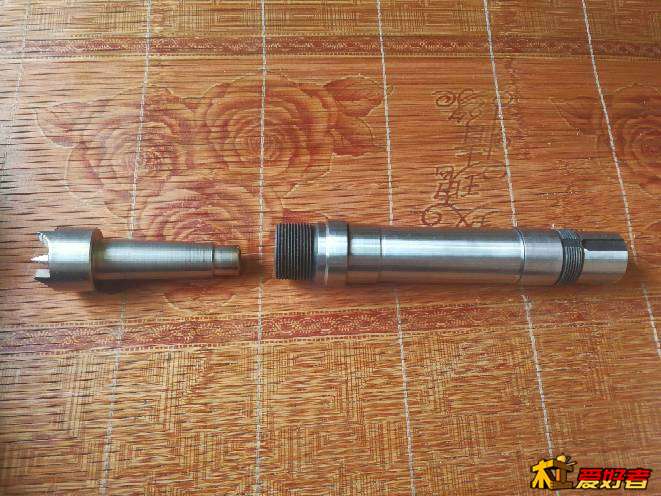

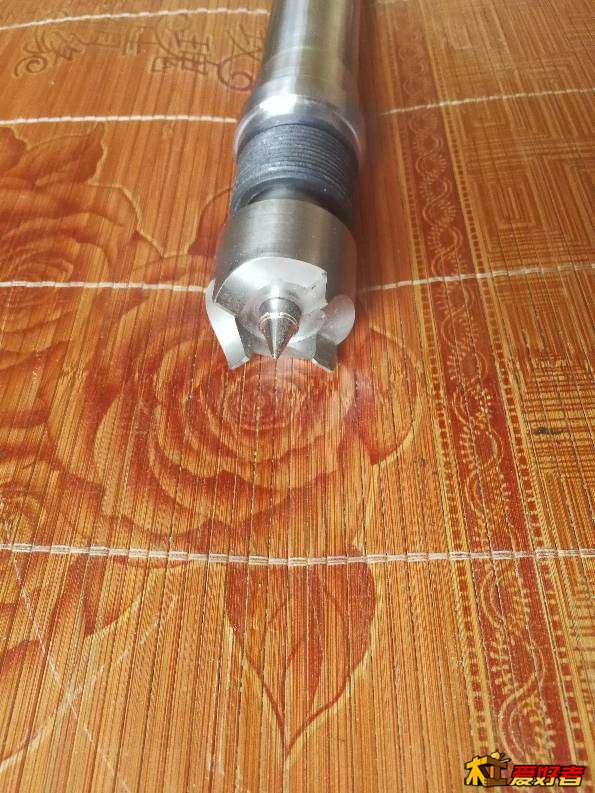

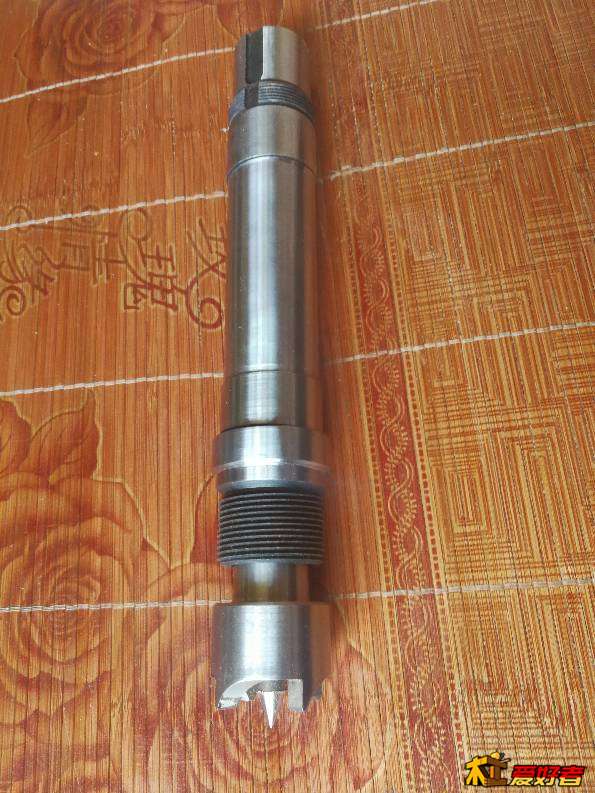

网购的材料有些没有到，先做个驱动顶尖，车木头这个比卡盘用的多，这种顶尖网上有2号锥度的很便宜，就是小一点，这里我教用金工车床玩木头的坛友一招，如果车床锥空大可以加变径套，

5 A1 }& f6 F% M- z  E
0 F1 ~8 L: i& y6 _, Y* O3 Y
4 B* }! X; ^- ]" n- k6 F5 E

detaier

有时间再做一个锥度转一寸八牙安装木工卡盘 和花盘，实现这个主轴的多功能。
% c$ f# P/ l  `$ Z. x- w7 C6 J

rhodiazxj

楼主准备用什么材料做床身？

detaier

rhodiazxj 发表于 2017-9-21 08:37
; f: W2 I# D/ U5 X3 i楼主准备用什么材料做床身？

' s8 q& Q7 h! U/ f  L还没有确定，自制木旋车床最简单的就是两根粗光轴，尾座固定用固定台钻机头的方式。
( F) f, _) |; i# U' M0 s" V6 n

ahyj8888

做得漂亮

牧铁工艺

继续呀，大师，等待中

446276442

看这架势一定是老司机
先膜拜一个

detaier

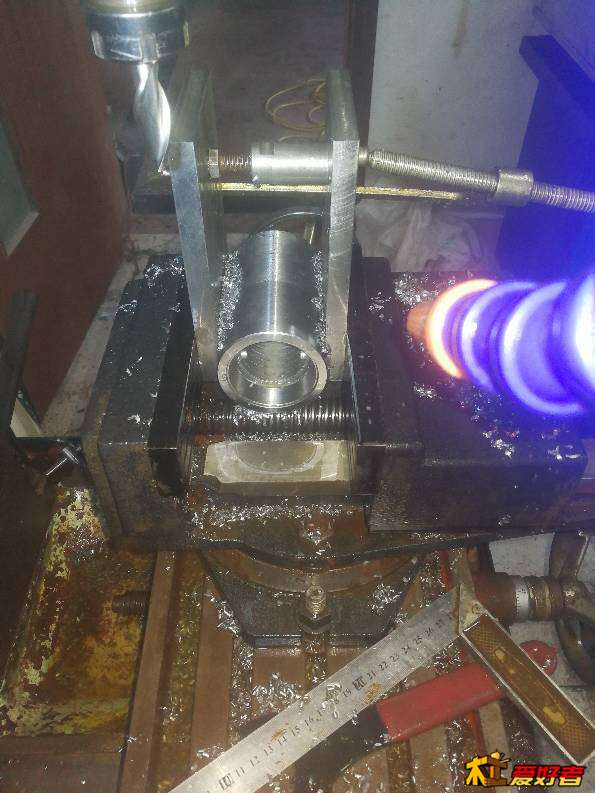

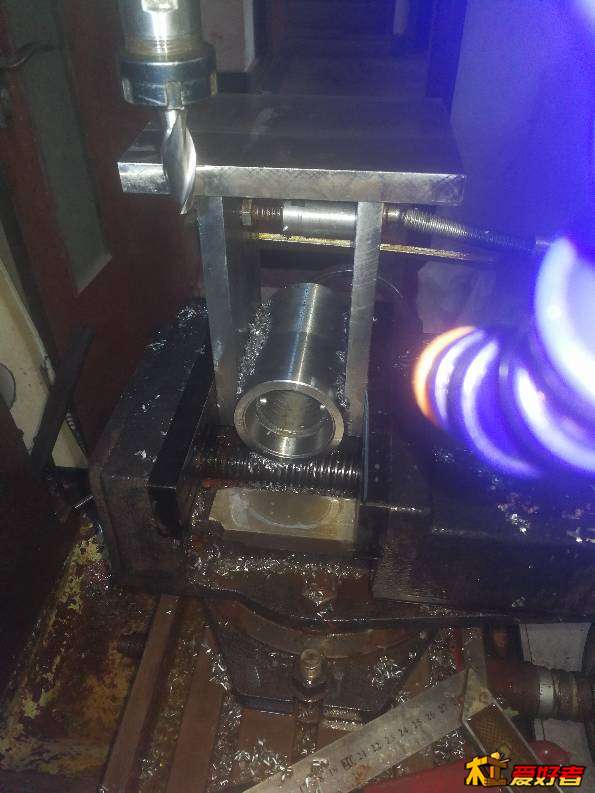

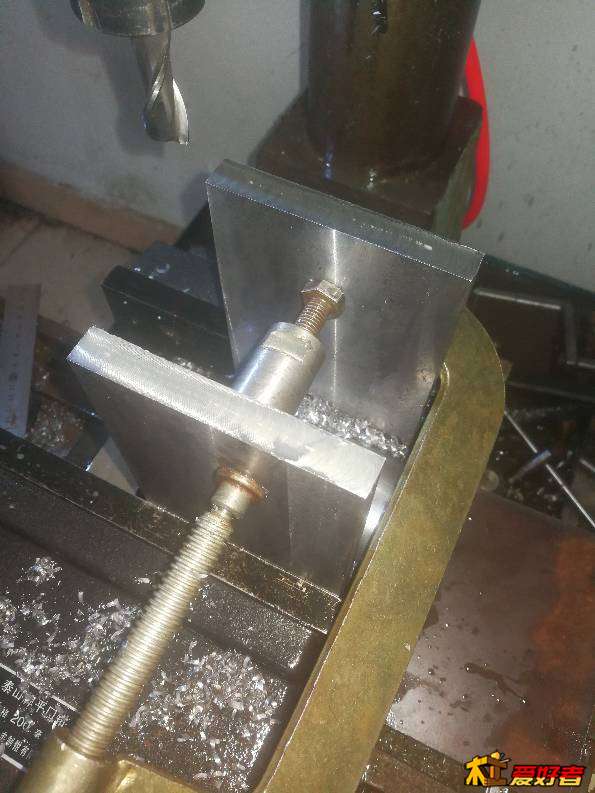

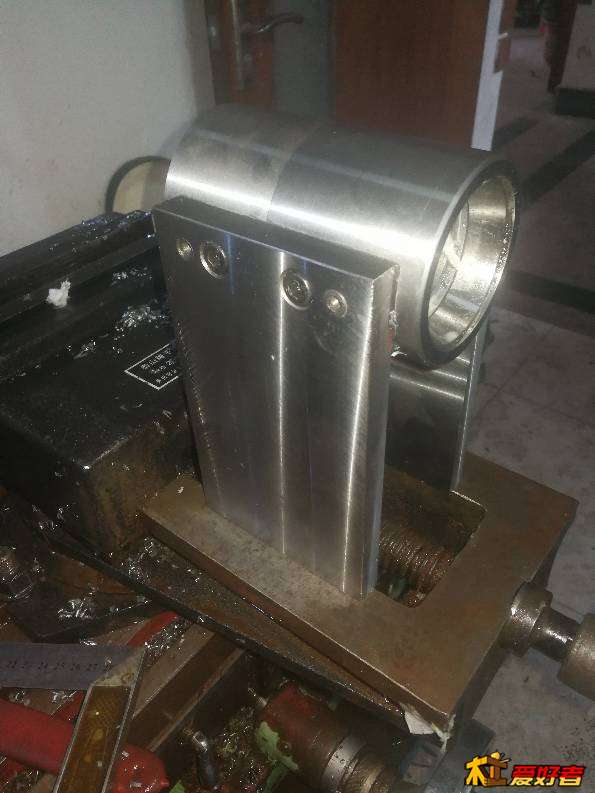

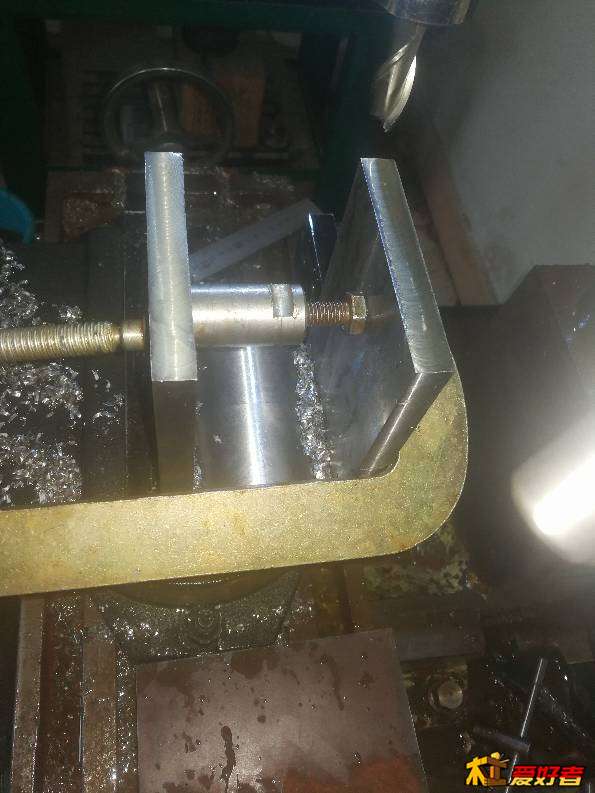

又开始折腾，装好定位销上铣床再次铣底面，这个底面的要求是，于轴线平行，两个侧板垂直且平行，我忽然发现这种做法有些繁琐，一般的木友也没有加工能力，发这个帖子会不会把大伙带到沟里去。



7 S, o) f  G; X8 q1 k  Y3 P
* X2 X5 @" f! U+ K. Q9 ^1 f
, y' G+ M$ v( V  ~; k( \

detaier

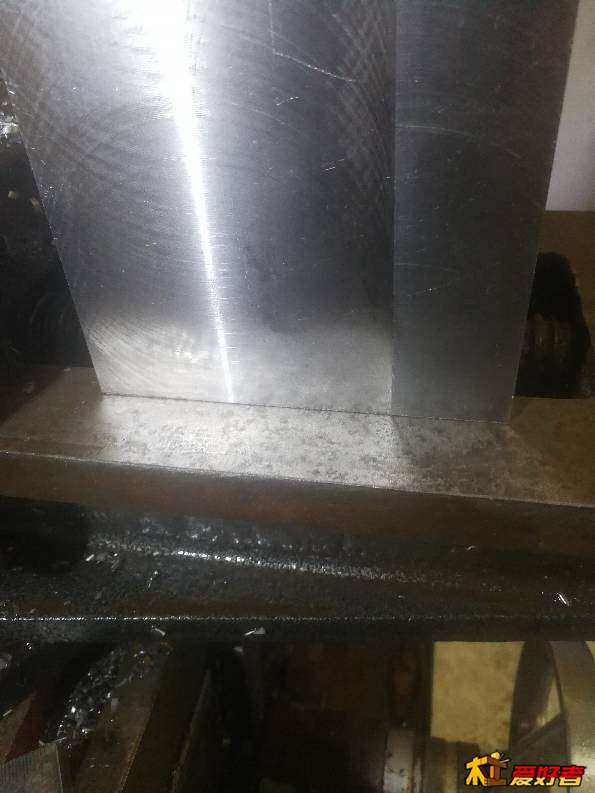

这次两个侧板的底面平了

. t' N  F  G+ d7 |/ R; Q

detaier

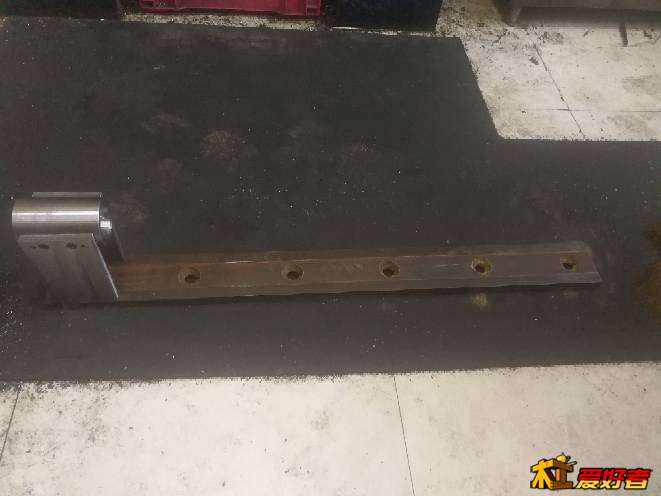

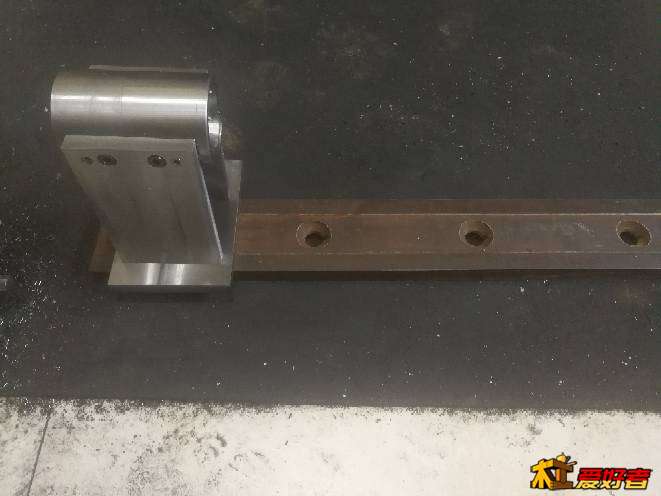

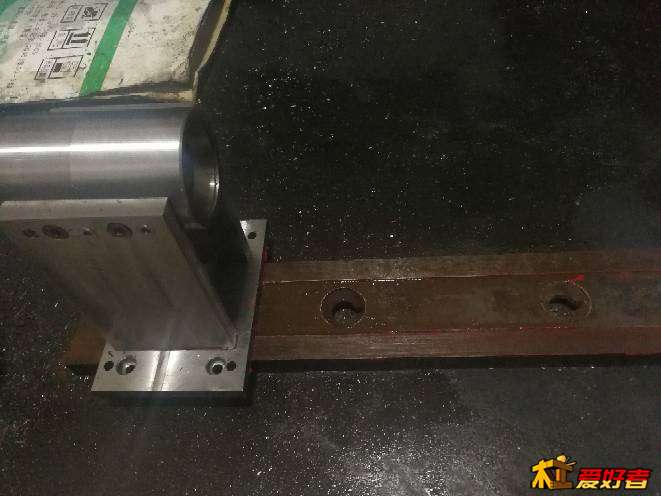

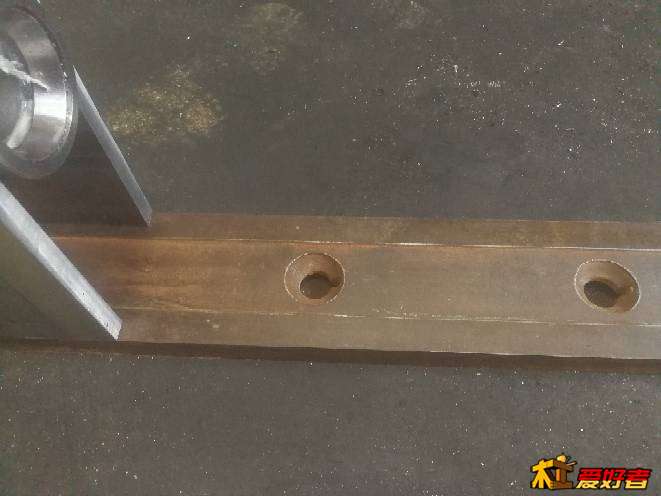

床身本来想买成品导轨，怕不牢固，正好手里有一个珍藏多年的剪板机刀，这个缺点就是太重且太硬没有办法加工，只能下边垫起来，床头和尾座都抱在这个床身上，放上比划一下，还有点那个意思。


: ]# X+ d9 t4 T; k

detaier

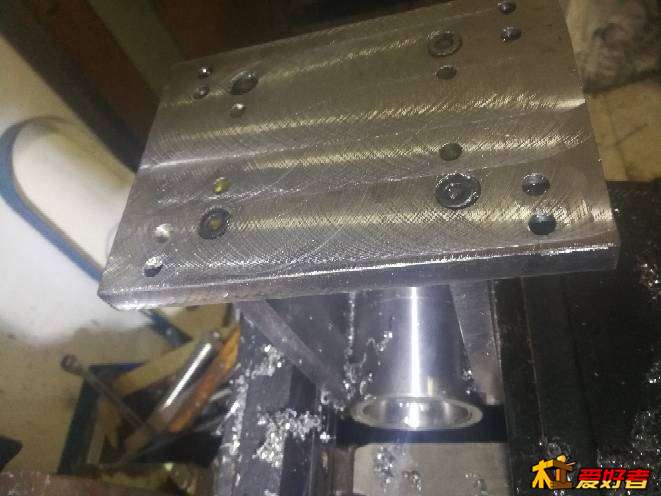

最后铣平床头底板，要求于轴承位置平行，且于侧板垂直，要求再高只能手工刮研了，车床的结合面全部刮研，这个车床要做半年了。

, \: t* A' @4 q) P( C' E: }# W+ u
! \- ^* I  n  Q3 m& t) I5 ]

detaier

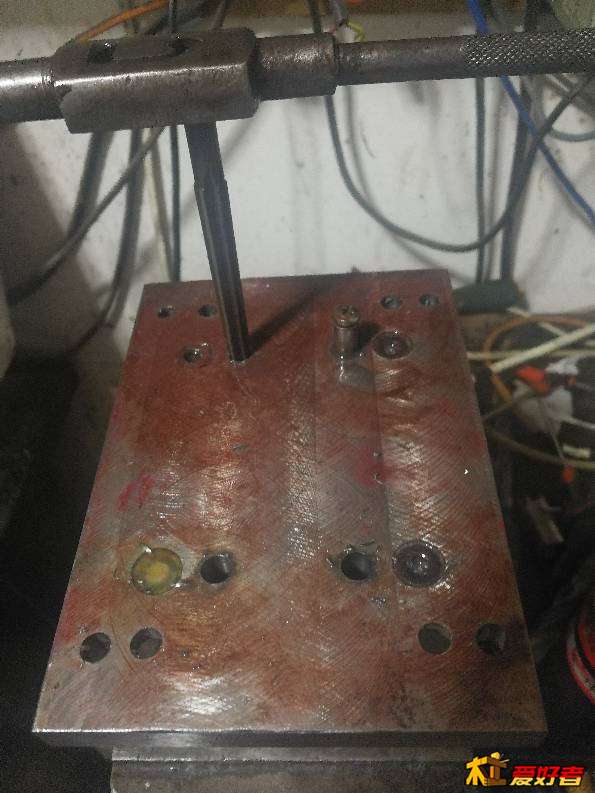

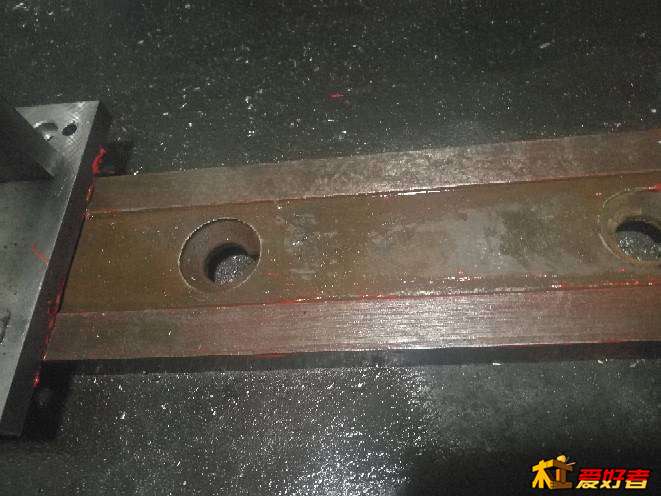

导轨上红丹用床头来回推，感觉这个剪板机刀还算平整，废品站有时候也有宝贝啊，接着底板绞出锥孔防止二次拆装错位，下一步就要做抱紧块和尾座了。
- f' Z; A; ?' @) X0 C4 n9 e

- j/ ^, I2 l) Z9 \$ Z) c

牧铁工艺

好奇师傅这导轨的用法，顶尖也要在这上边滑动吗？如果是这样的话顶尖会不会偏了？顶尖底座要怎么做？期待中
