给自己一个月的时间打造一台木工车床

卧龙～逍遥子 · 发表于 2017-9-16 14:44:46

关注看楼主成品！！很牛

o灬虫二 · 发表于 2017-9-16 16:42:08

关注中，牛人

广东惠城 · 发表于 2017-9-16 18:47:53

铣床

sszrsy · 发表于 2017-9-16 19:26:23

很牛的牛人，不知道主轴和床身怎么解决？建议主轴的轴承位处直径在30mm以上，俩轴承位间距200mm以上，这样主轴稳定性更好更耐用。

detaier · 发表于 2017-9-16 20:22:16

sszrsy 发表于 2017-9-16 19:26 7 `1 b: G* _, o7 N- o0 y T
很牛的牛人，不知道主轴和床身怎么解决？建议主轴的轴承位处直径在30mm以上，俩轴承位间距200mm以上，这样 ...

30不够的，前端最少要40以上.前段做三号锥度孔，以后上一寸八牙的锥度柄，方便上木工卡盘，但做了锥度孔，通孔就小了，鱼和熊掌不可兼得。

作个葫芦变成瓢 · 发表于 2017-9-16 20:26:41

期待大作

sszrsy · 发表于 2017-9-16 20:49:11

detaier 发表于 2017-9-16 20:22
& T. i+ ^& _5 P9 ^' j- P2 e- [2 l5 c30不够的，前端最少要40以上.前段做三号锥度孔，以后上一寸八牙的锥度柄，方便上木工卡盘，但做了锥度孔 ...

主轴前端当然要粗了，我说的30mm是装轴承的地方，也就是说轴承内径30mm。

detaier · 发表于 2017-9-16 20:57:20

sszrsy 发表于 2017-9-16 20:49 3 e7 Q+ O& g% N' f0 e" s9 W
主轴前端当然要粗了，我说的30mm是装轴承的地方，也就是说轴承内径30mm。

既然自己玩就想做的标准一点，如果轴承位置30，后面止退螺丝就要小于30，止退螺母小于30.那么最后面的皮带轮位置就要小于25，，现在最流行的是焊接主轴，哪一种通孔大制作简单，主要是成本低，咱们国家发明的东西太厉害了，我也会做的。。。。。

虔楠 · 发表于 2017-9-17 00:17:50

老师傅的技术越来越精湛了，主轴车得这么光亮

你这个帖子大家看到，估计有会引起一帮人的D车热潮

李米南 · 发表于 2017-9-17 02:43:48

做成肯定叼······有金工手艺还是这么优秀的····啥都能做······服了

cjw123 · 发表于 2017-9-17 05:48:42

这是高人

dj0864 · 发表于 2017-9-17 07:08:49

detaier 发表于 2017-9-16 20:22
8 S9 U% I/ i( Z. _; z( w30不够的，前端最少要40以上.前段做三号锥度孔，以后上一寸八牙的锥度柄，方便上木工卡盘，但做了锥度孔 ...

对于车床3号锥度有点不太够用。主轴怎么也得上4号锥度。前端可以上到内径50轴承

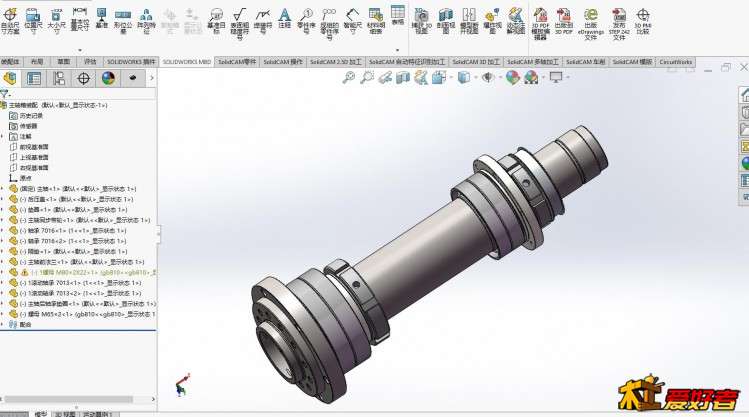

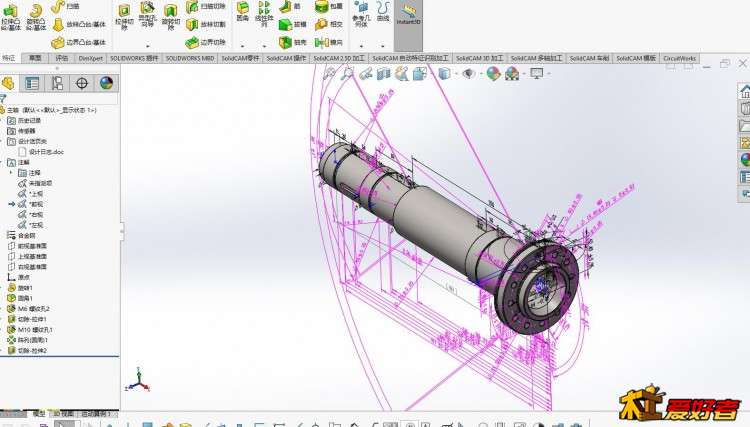

发个主轴的图纸给你参考。

主轴.rar (180.19 KB, 下载次数: 8)


rhodiazxj · 发表于 2017-9-17 09:09:53

本帖最后由 rhodiazxj 于 2017-9-17 09:15 编辑

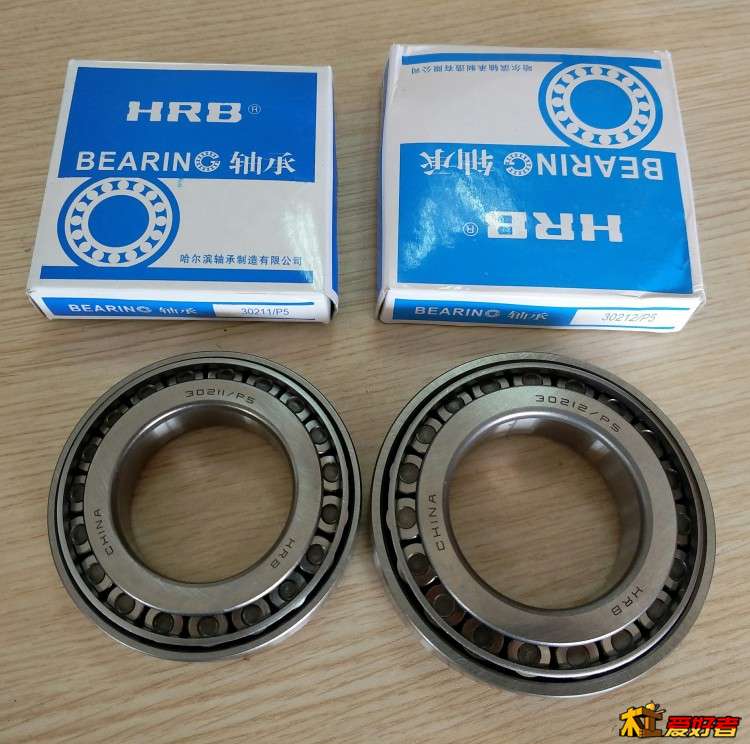

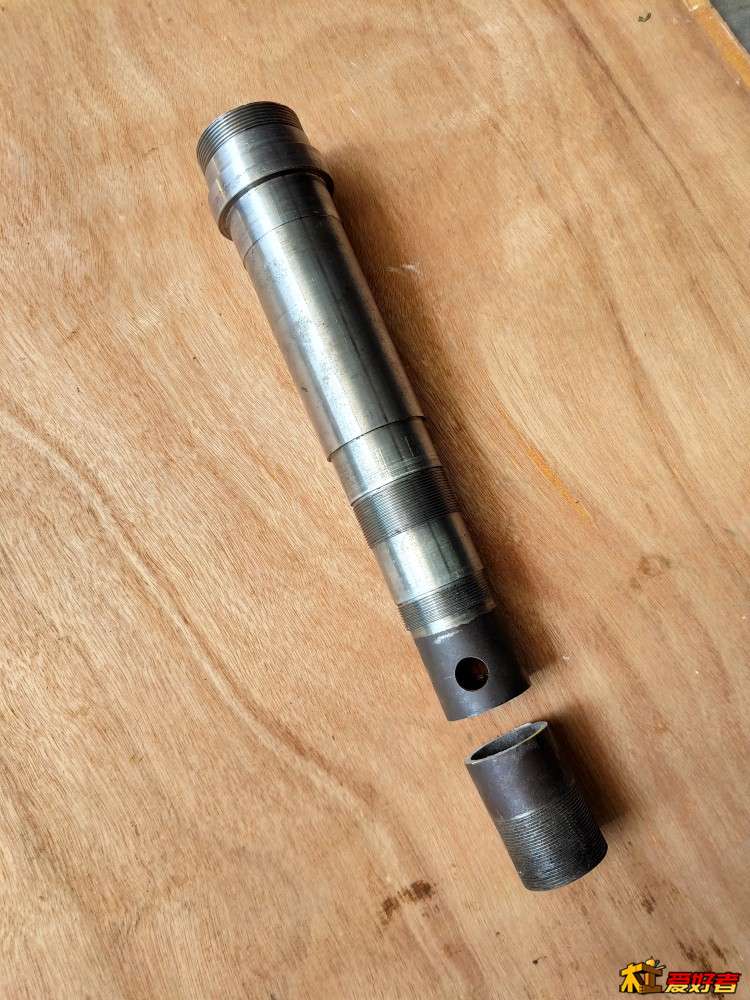

我的床头是二手仪表车床头，主轴很大，轴太长了被我锯掉了一部份，在轴的尾部还打了一个16mm通孔，方便拆卸卡盘法兰，更换了哈尔滨轴承，前轴承外径120mm内孔55mm,后轴承外径110mm内孔55mm。

dj0864 · 发表于 2017-9-17 09:33:01

rhodiazxj 发表于 2017-9-17 09:095 T9 V1 O4 U8 A! @ {
我的床头是二手仪表车床头，主轴很大，轴太长了被我锯掉了一部份，在轴的尾部还打了一个16mm通孔，方便拆卸 ...

说实话我觉得装配有点难。就算主轴的精度没问题轴承位光洁度也有待提高。加油啊！

sszrsy · 发表于 2017-9-17 10:23:59

dj0864 发表于 2017-9-17 07:088 E% N8 `: E4 v; X. x$ L
对于车床3号锥度有点不太够用。主轴怎么也得上4号锥度。前端可以上到内径50轴承
8 j' C5 }, r* ]8 b* O { [6 m* h) _
发个主轴的图纸给你参 ...

你们一个比一个狠。
