给自己一个月的时间打造一台木工车床

dj0864

sszrsy 发表于 2017-9-17 22:22
1 r6 Q3 U# A: S4 y- A( v要是主轴套能一次装夹并车出两个轴承位那就更好了，这样加工的两个轴承位更同心，但加工难度较大，对刀具 ...

! t8 m: Y0 M) w3 |. U, W  W这事本应该俩个工序。到主轴这个精度级别的工件肯定都是车好了上磨床的。所以无所谓掉头了。并且现在这种结构的轴承布局基本不会出现在精度很高的主轴上。大部分主轴现在都是外壳负责轴承的径向的固定，轴向定位由轴承隔圈跟转自套来完成。这样就可以满足你说的易于加工精度高

五亿美金

sszrsy 发表于 2017-9-17 22:22
8 r' X! X  p8 S, i( p要是主轴套能一次装夹并车出两个轴承位那就更好了，这样加工的两个轴承位更同心，但加工难度较大，对刀具 ...

你这个要求得用大型走心机了
  M  s5 i6 X5 \+ a8 k

detaier

五亿美金 发表于 2017-9-17 22:10

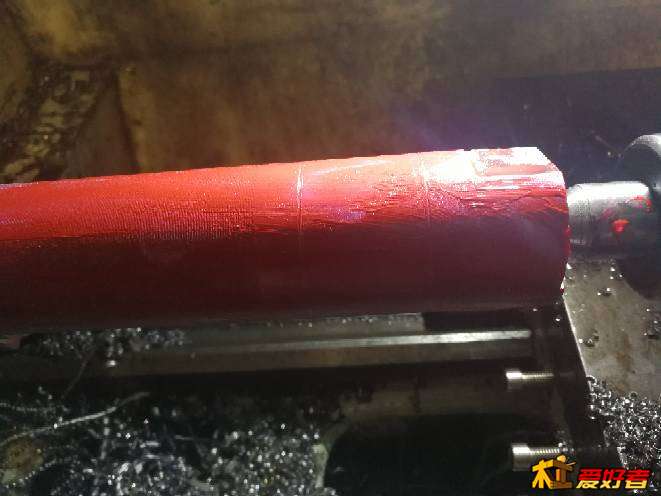

老哥这活车的粗糙度真好，但是接刀太明显了，要改进

本来想做个主动顶尖一刀出，太麻烦了，这个没有精度上了漆就看不出来了，精度在掉头的两个轴承位。

detaier

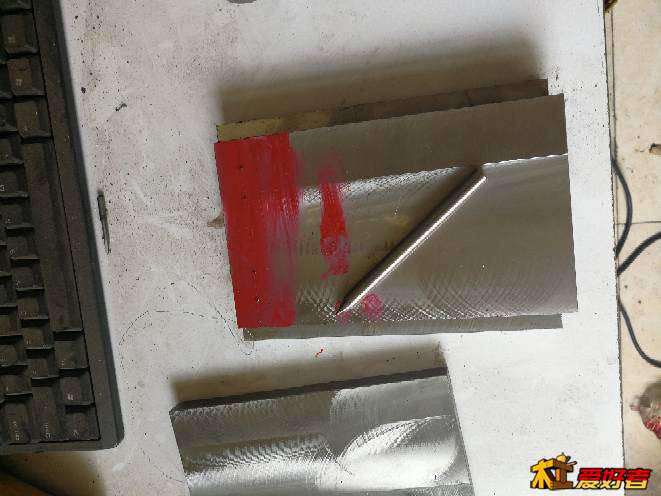

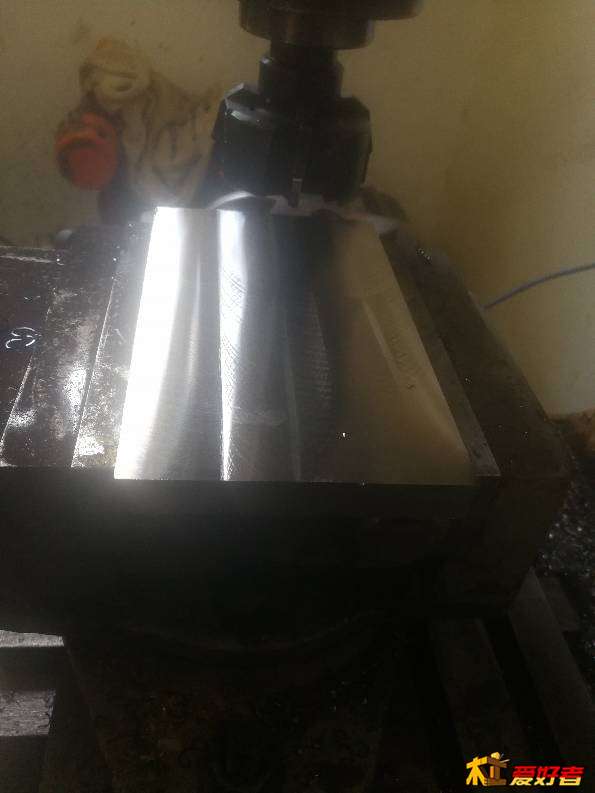

又把三块钢板的平面铣了一下，实际上上漆以后就看不到了，只铣接触面也可以，我喜欢看到金属的光泽。
* l5 E+ n1 Q4 r2 D1 I$ v  s# D# Z3 N
! F: j5 o3 Q7 n/ f4 I8 z" r
9 u+ E/ ^% [: e4 i# ^) J# g  j7 C
1 [" i# T' z8 a

diywl

高手，

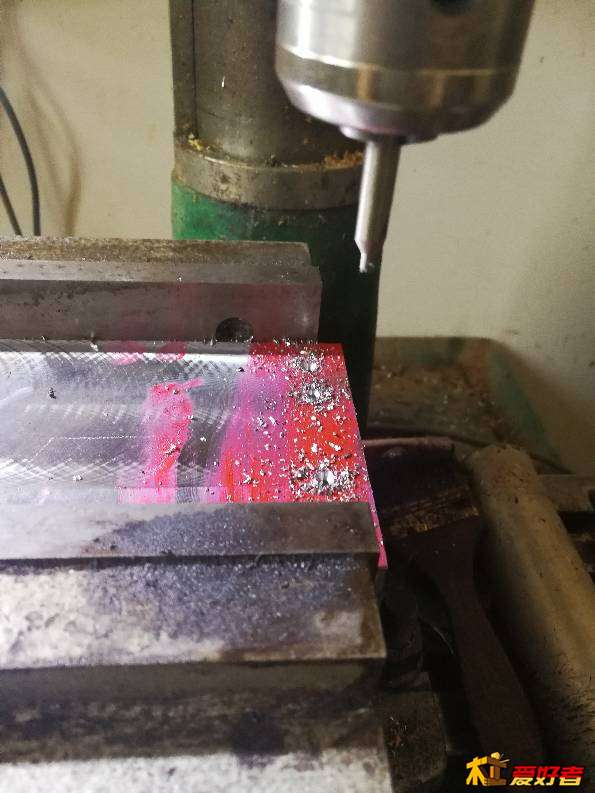

detaier

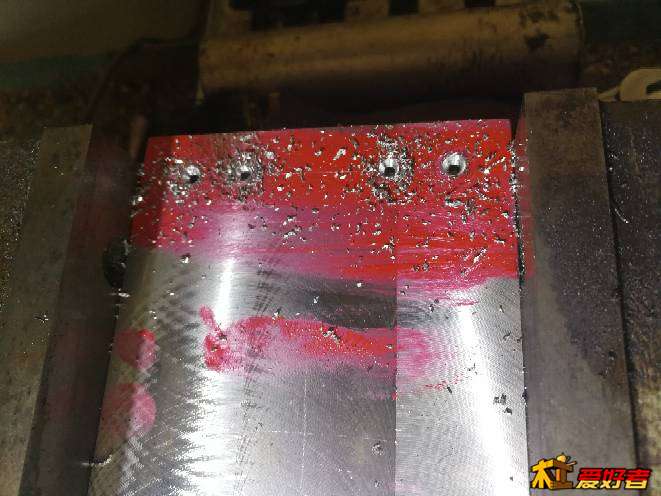

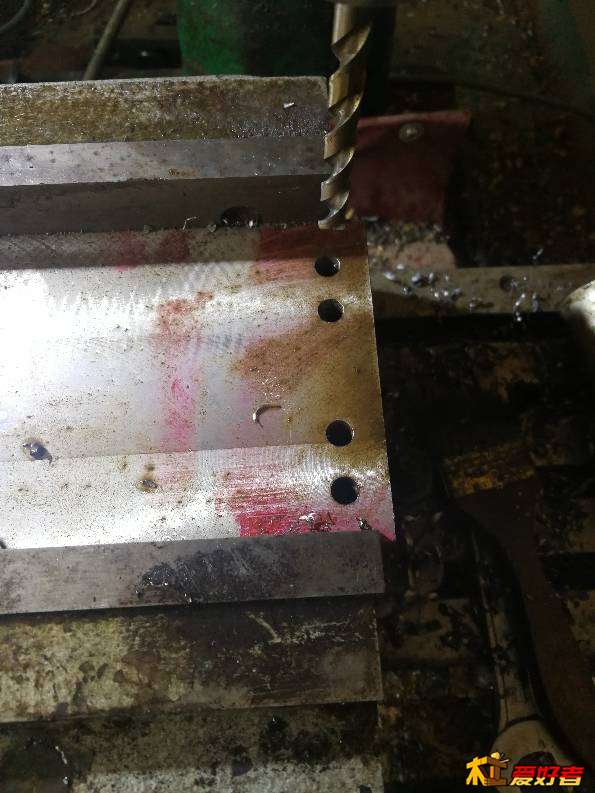

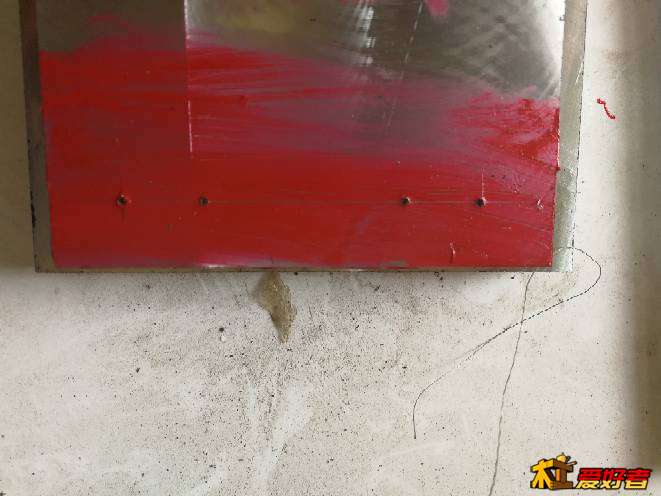

做床头箱侧板台阶孔及椎销孔，台阶钻和销子铰刀还没有到，先划线中心钻打孔再打7.5的通孔，只能先做到这里了，有时间先做其它的。
- z/ J& T# m) p& q% d9 k* V( e6 H

0 N3 B1 ~- `; N1 ~/ n% d
" Z- W  m) K; z. f

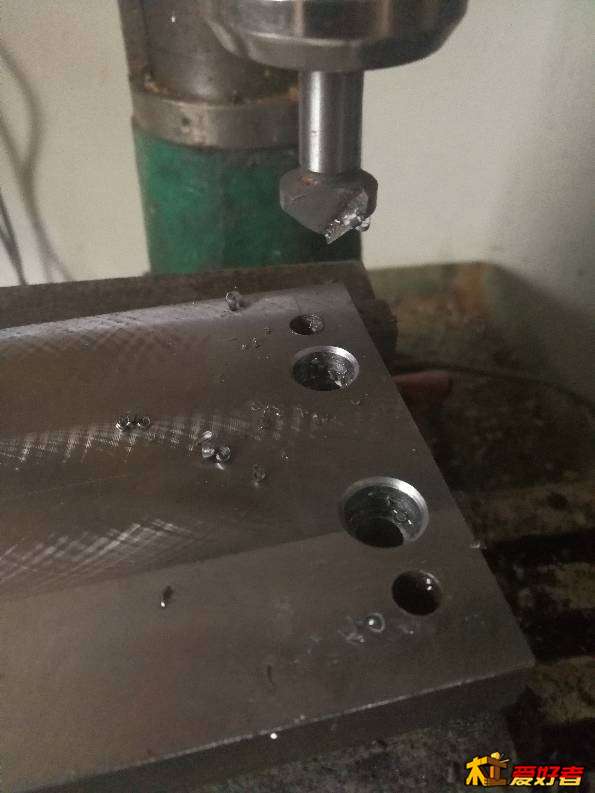

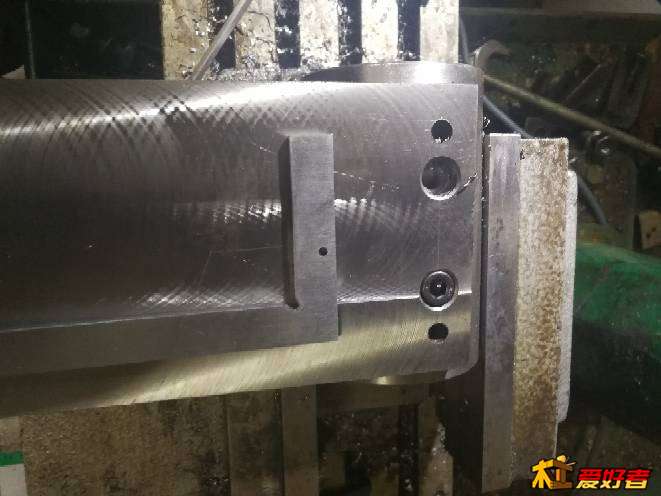

detaier

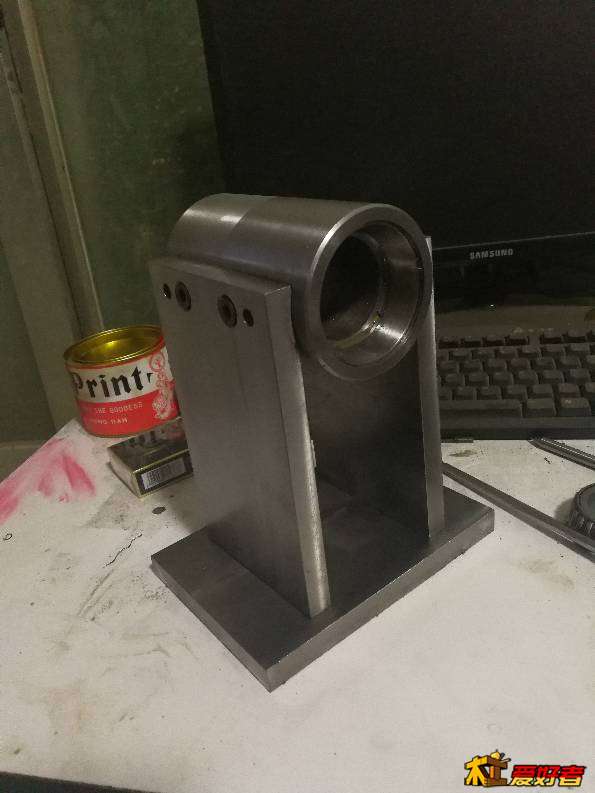

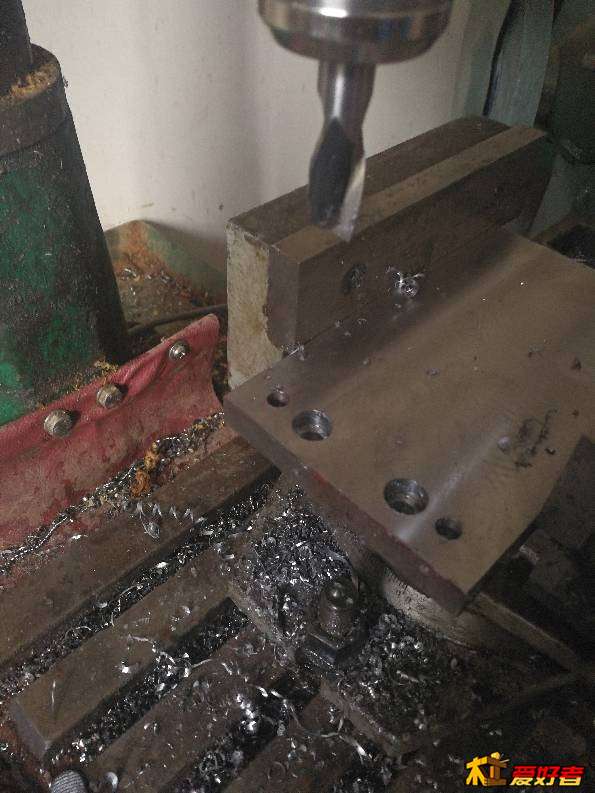

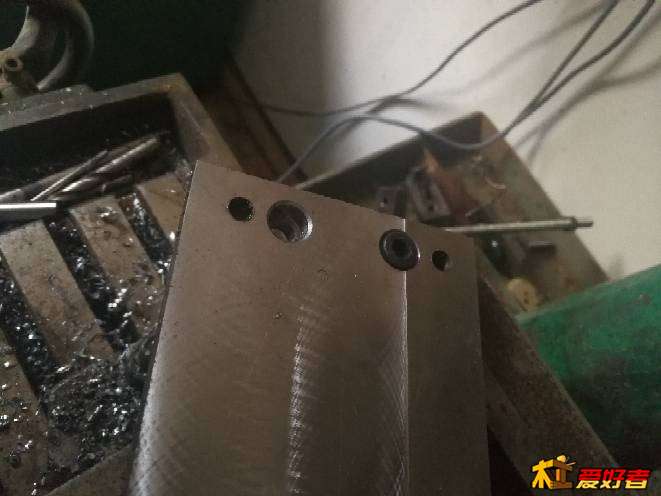

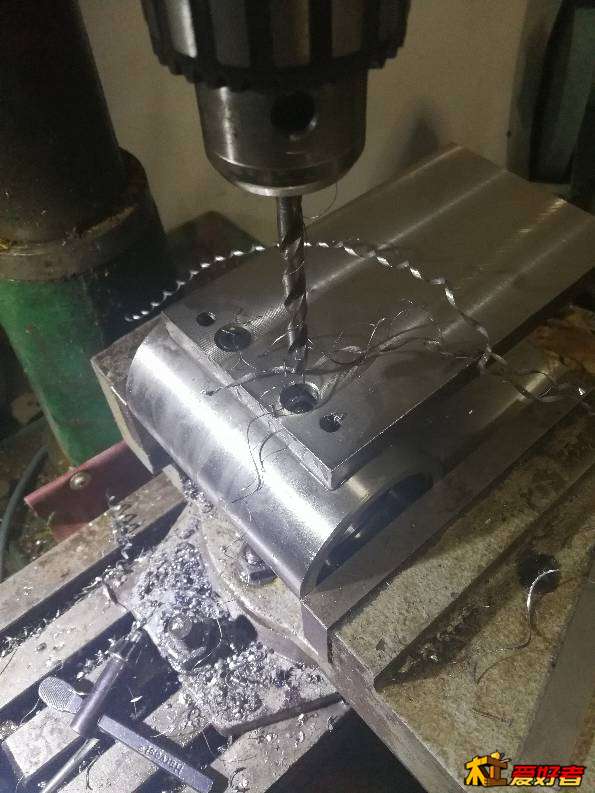

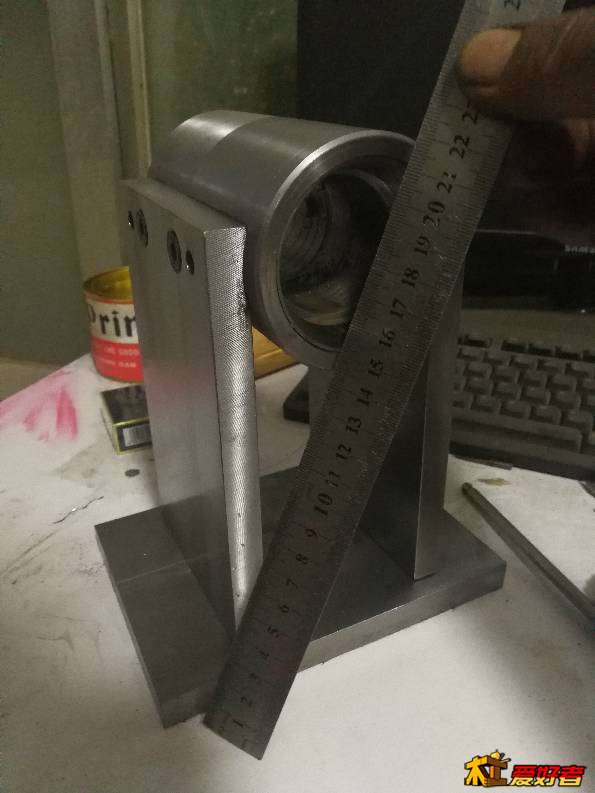

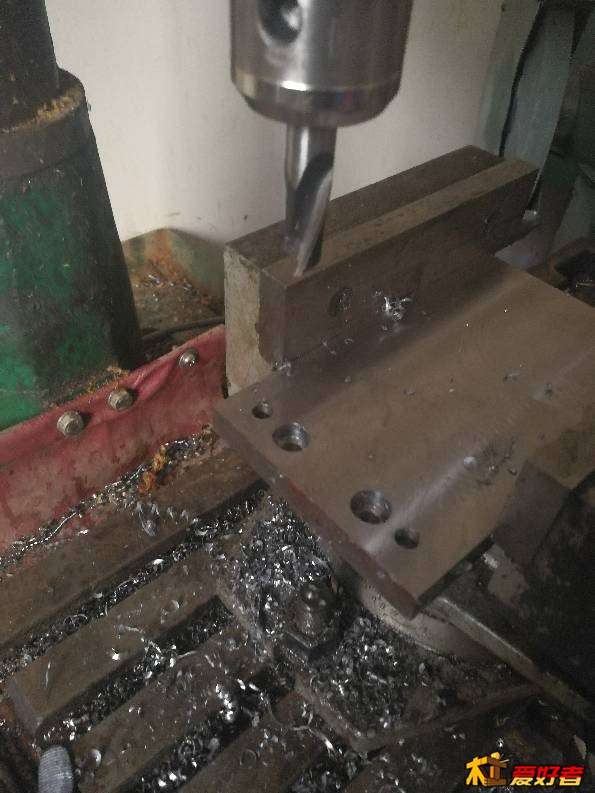

没有买台阶钻，用的铣刀做的台阶孔，铣刀找正费些时间，边校正边打孔攻丝边上螺丝，不会存在不正及不好安装的问题，锥度销暂时还没有，也没有安装底板，放上看了看，这是一个360木工车床床头，如果是金工360车床要用1吨重，这就是我为什么要自己做。。。。。。
* n2 [' v/ u3 d2 H3 O9 Q/ I
" u7 N& j2 b" O; v
- J' Q6 ?" z1 `0 B% h

2 C' R  o# `# M& A, |/ H* f; ?
! n8 ?- l4 z# a7 u- `

detaier

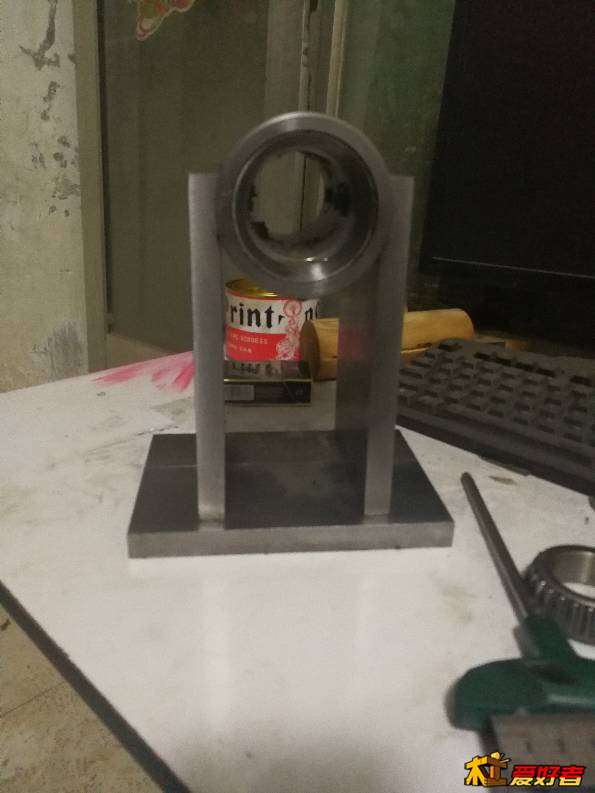

看看效果

/ r5 B5 A: A: C( @& @! o


* n! f4 `" R$ r( W

yinyindc

detaier 发表于 2017-9-18 18:41
% E4 m' v7 n' Y6 d看看效果

/ n& n+ c) O% n- ?期待竣工，我床头回转直径也能上.350料

detaier

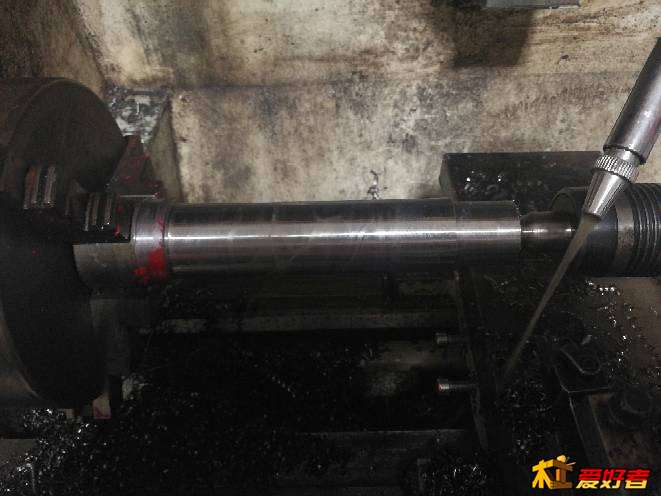

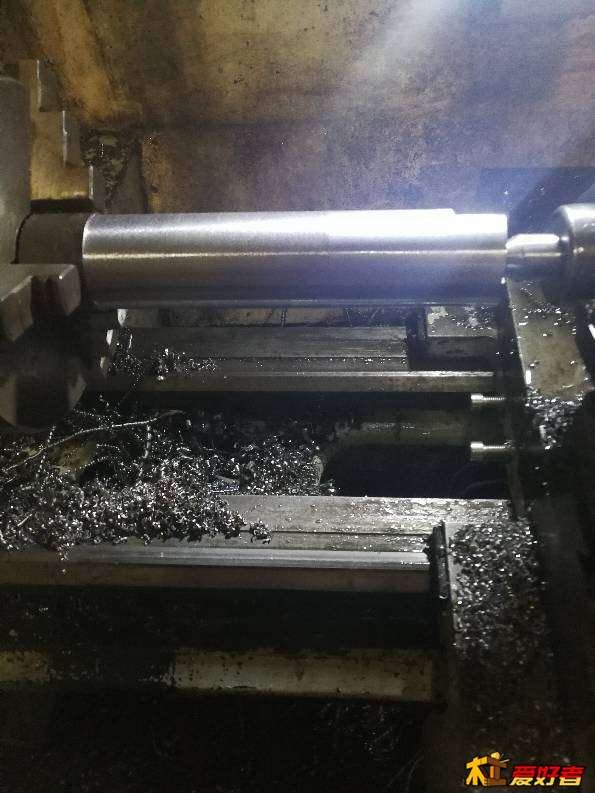

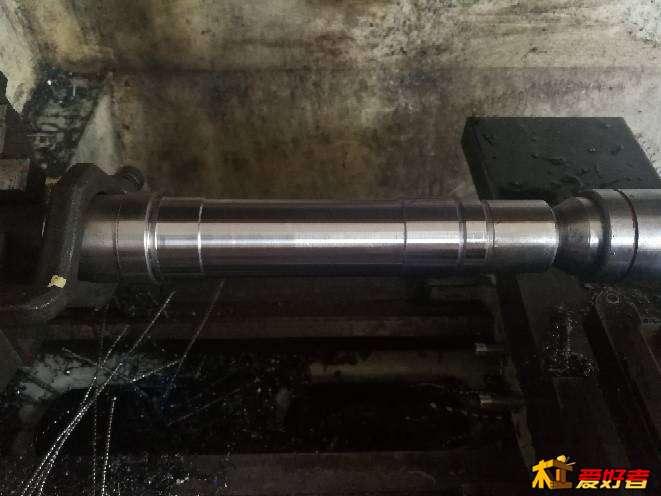

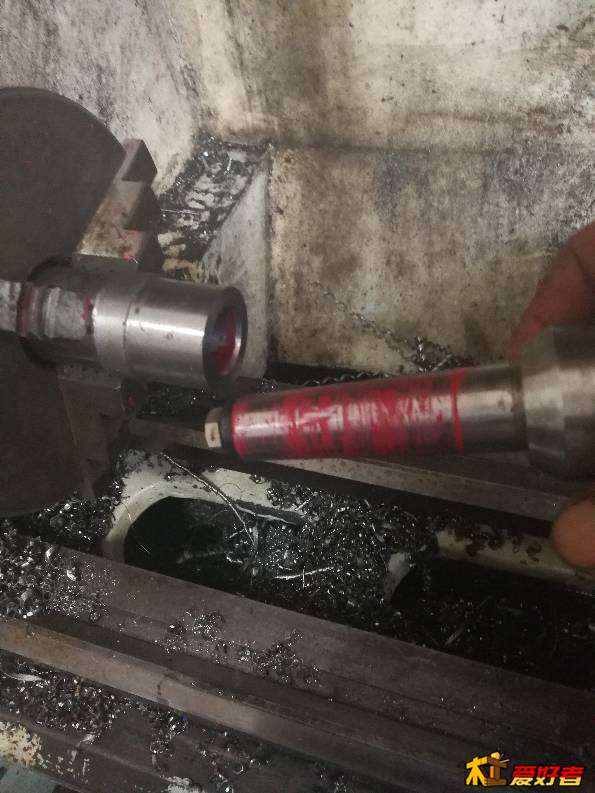

开始做主轴，轴承位置35

- U- }6 q# D/ E) L  k



2 v3 n" t) K$ V; T

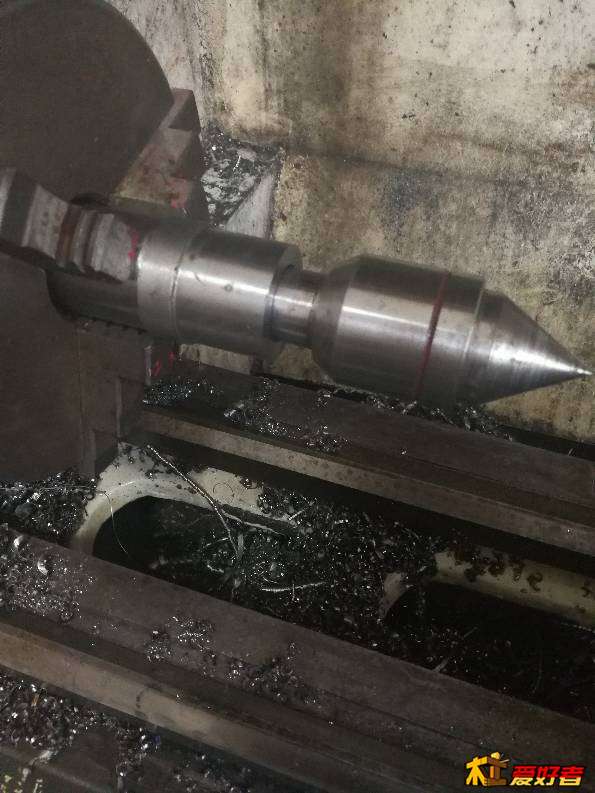

detaier

继续
  M% o- m# e4 n



: ?0 x2 C& Y5 I, N& J8 N2 B
+ c. Q- }  p$ _7 P& O6 j

detaier

继续
) r; D% ?: `+ B$ r5 n% N
& t# n0 I3 a" _5 ~0 p8 p' O* L

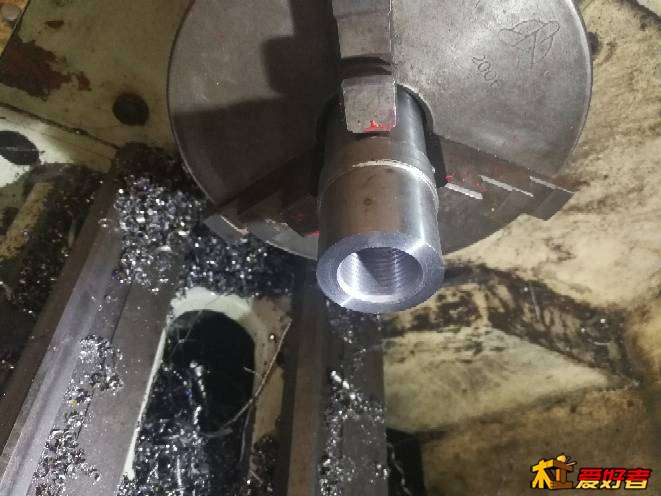

detaier

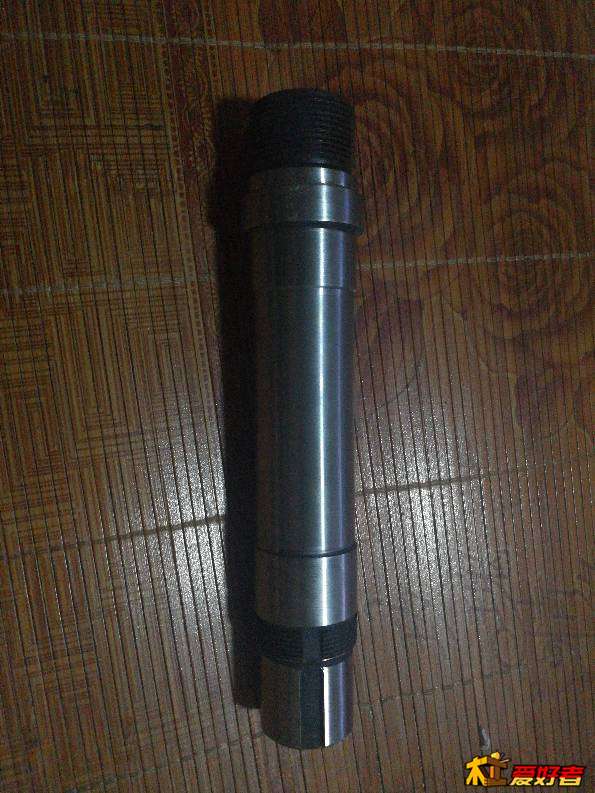

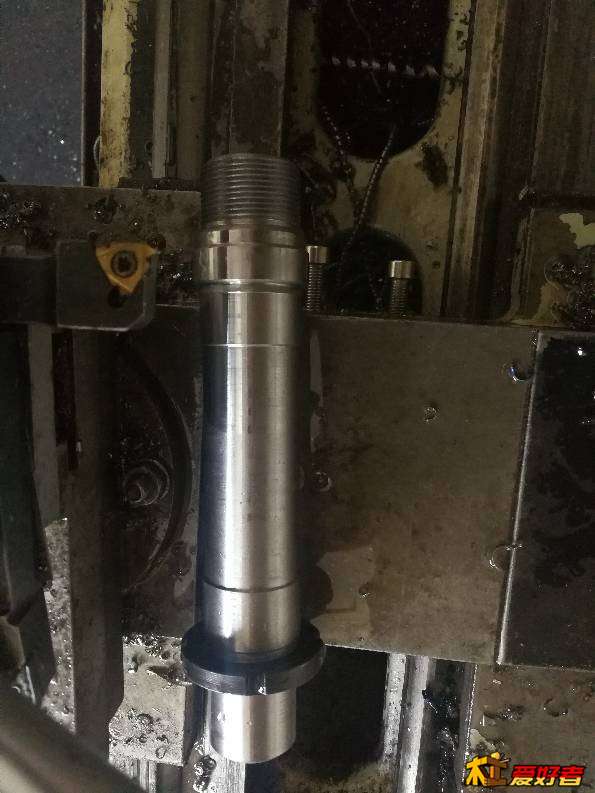

车好丝

LF倾城

感觉在泰山区 离得真的很近很近的

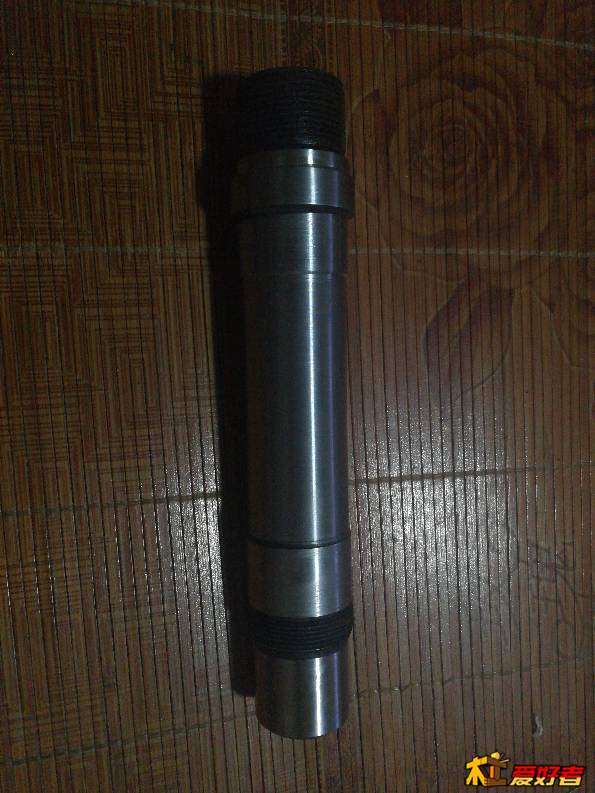

detaier

主轴淬火了可以做把件了
