大家有兴趣一起来制作一个自动寻边和寻中心器吗？

jerrylong

thomas812 发表于 2017-4-14 16:04
6 \) m5 @) p1 M  p; W2 w- I这个有用吗？

有用的你持续关注就知道了
+ P+ A  X- `- T5 |1 a9 `

徐2871

学习了
9 U" a  {1 u8 t

CIEZ167

关注下看什么时候出来

jerrylong

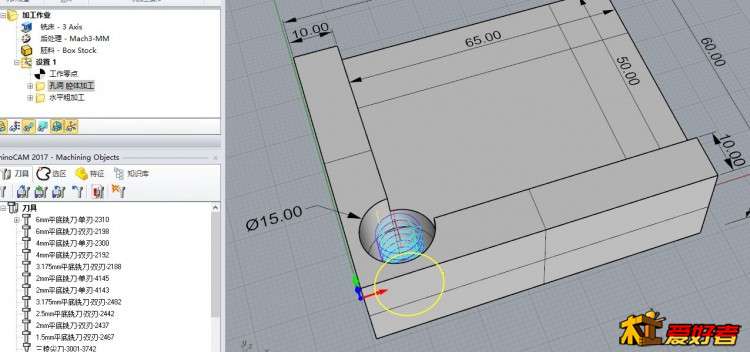

开孔的刀路出来了，用的6mm四刃平底铣刀

. J' j3 p2 m2 {8 E7 \7 v( O# t4 }

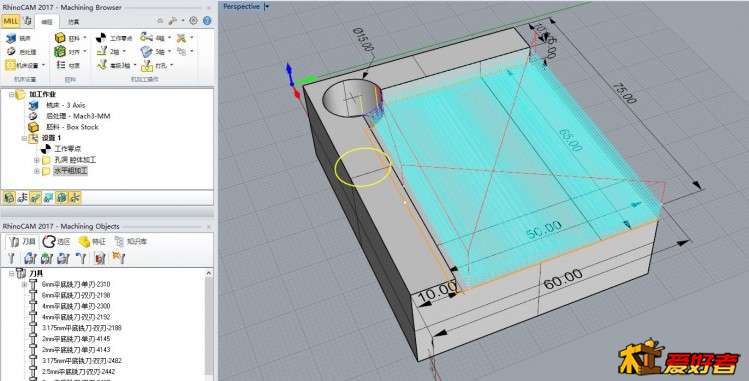

铣出平面下凹部分的刀路也出来了，用的是一样的刀
( w* g7 P/ p4 K! L: B% f
3 i3 R% B& T; G7 I: D8 L下切步距1mm

hzssw

jerrylong 发表于 2017-4-14 22:37
9 L0 ~: h( t# r# R$ y, m" j开孔的刀路出来了，用的6mm四刃平底铣刀

这个得顶

jerrylong

3 f6 C+ X2 ?# }5 H5 h
下面讲一讲怎么在Mach3中使用生成的对刀G代码
; j8 j$ M: O- X( U(刚才试了不行，电子表格现在生成的是G代码，还需要进一步转化成VB脚本才能在Mach3中调用)
接下来继续研究如何在电子表格中生成VB脚本

lc320

高科技，…………围观

jerrylong

今天找到了一个Mach3的对刀程序的VB脚本
下面以这个脚本为框架，来修改我的Excel电子表格
8 V8 i0 {- K# ^, u) F2 n# L XYZ_Auto_Zero.txt.rar (1.24 KB, 下载次数: 68)

2017-4-15 11:23 上传

点击文件名下载附件

: G+ P' \- P, i0 C, \* v. Y5 n

1 N& [) K* p# v( d1 I

CIEZ167

那与原来的对边对中心有什么分别了呢？只是放便便在表格上设刀柄等数吧？量如说看原对刀代码也可修改呀！

jerrylong

CIEZ167 发表于 2017-4-15 13:29
1 }* A' {9 w0 E" f( \那与原来的对边对中心有什么分别了呢？只是放便便在表格上设刀柄等数吧？量如说看原对刀代码也可修改呀！

# Q- t& g9 _/ ]9 P2 R- w不用改原代码啊？而且输入不同尺寸的刀具尺寸和对刀块尺寸就可以实现各种刀具和对刀块的对刀，难道不是更方便吗？
) a; m+ o& z* G

jerrylong

开始了VB Script的编写
2 Z5 Q3 O* p2 @! g

jerrylong

今天一下午写完了Mach3 VB脚本代码的生成表格
程序现在更新为V2.0了，可以在Mach3中调用了
3轴自动对刀G代码生成器-V2.0.rar (73.16 KB, 下载次数: 93)

2017-4-15 20:59 上传

点击文件名下载附件

由于对刀块还没做好，先在Mach3中简单进行了运行，可以运行的，没有错误。

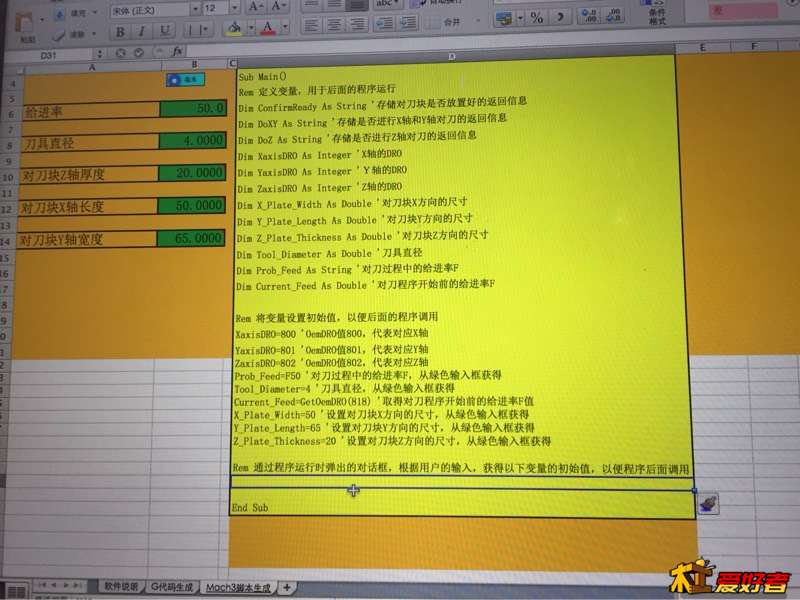

! \  A: Z' D- g9 x1、把黄色单元格的内容全部选中，然后复制Ctrl+C
2 o& W0 C- T" W1 N2 K
. ?3 R6 H! Z* C) R% y$ ^1 i8 v

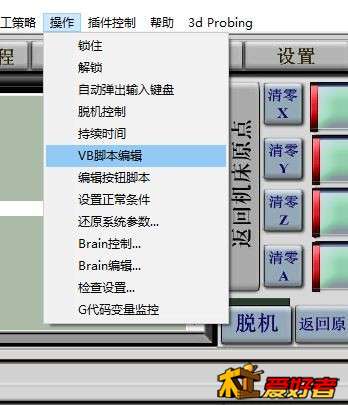

: o9 ]& i, S4 W# w% u- s2、进入Mach3，打开“操作”——“VB脚本编辑”

: ]! e" ^1 H; u1 Z) B& L; U

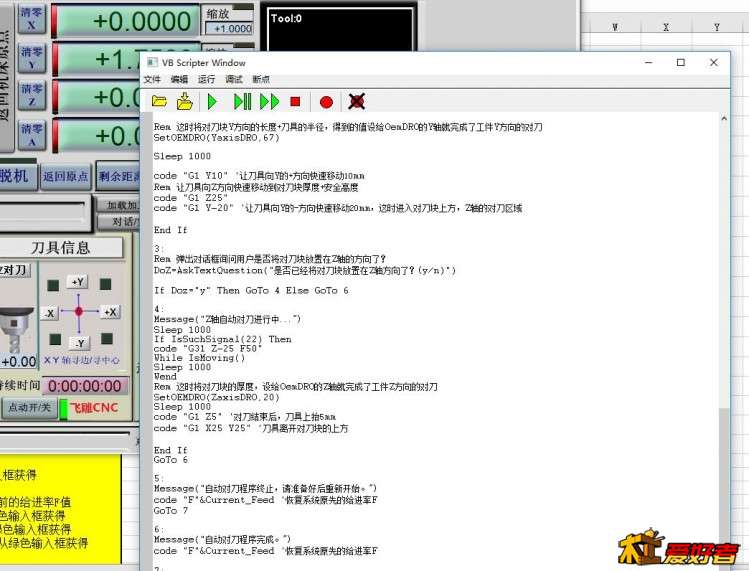

1 }8 F9 S4 Z4 [) n# V3 ]3、将刚才复制的VB脚本代码粘贴到编辑器里

# A: O: _/ I6 [4 d5 h2 F# e

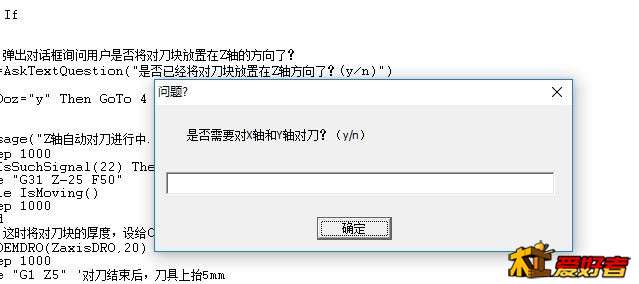

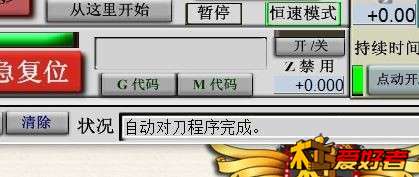

1 U  i) H; I7 p7 ]# M3 \" i4、移动刀具到准备开始做X轴对刀的起始位置，然后点运行，就可以了
, \7 E5 P, k7 j8 A

' |; q. N7 I+ m/ j& m; V

5 u; l, {+ j, G

3 W5 o$ S* R; V7 I2 Q# Q
: w: x6 ^  u+ m+ u

jerrylong

有兴趣的朋友可以试试看，有什么问题给我提出来，我再进一步改进完善。

czwu

技术贴，要支持
