大家有兴趣一起来制作一个自动寻边和寻中心器吗?

   火.. [复制链接]
发表于 2017-4-9 22:24:47 | 显示全部楼层
很感兴趣,能讲下原理吗
回复 支持 反对

使用道具 举报

发表于 2017-4-9 22:28:15 | 显示全部楼层
等楼主的连续剧。呵呵
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-9 22:34:52 | 显示全部楼层

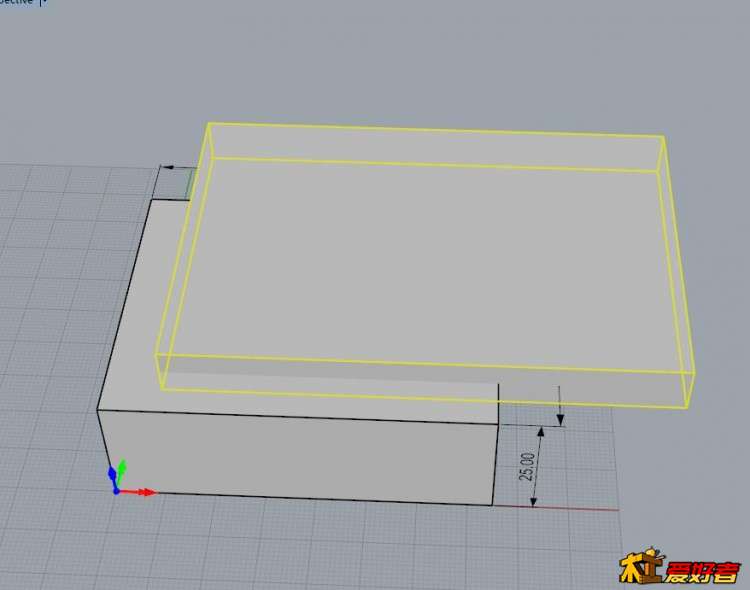

2、做出用来切这个胚料的长方体,并沿X轴和Y轴分别移动10mm,沿Z轴移动5mm( }/ k6 |* u+ @( l  p
7 B( T6 O$ i6 h1 T; x
0 B4 _+ }1 c6 f# {1 x" p3、用“布尔运算”切出这个形状0 r! G0 Z1 t7 M. Z& L) S
* ^+ B) h7 V) s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-9 22:42:13 | 显示全部楼层

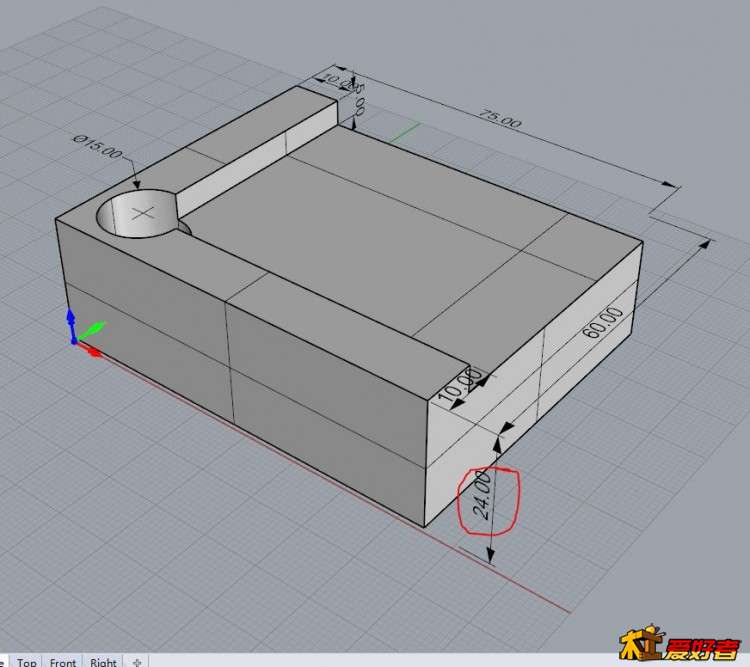

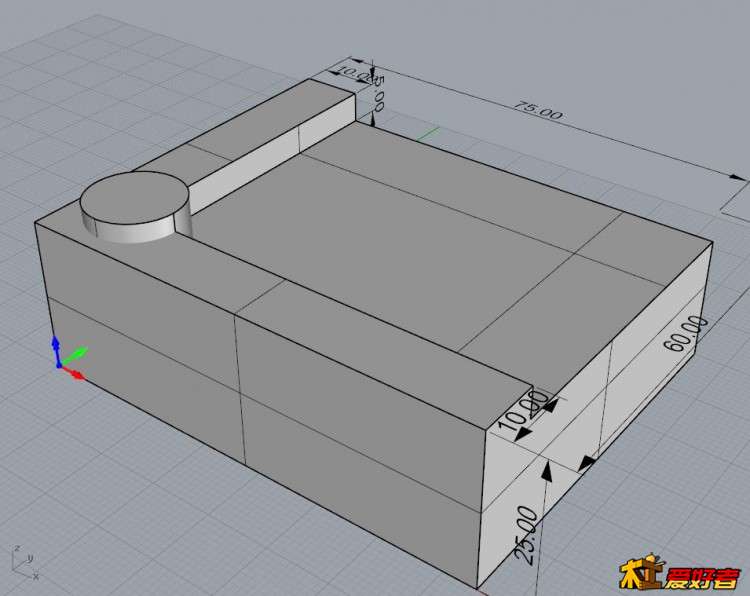

4、再做一个15mm的圆柱形,圆柱的圆心对准切出的直角. U$ v- K- M3 j$ `2 G
/ X! m, D, U( ~7 c- H( A; \; ]; }# f2 A: Y9 }% v  }
5、再用布尔运算切出这个孔
  N# W2 E6 o- ~9 ~ 5.JPG
8 l, R( X3 ^' s8 y5 f9 F7 ~
0 r6 I( w% w' f% _- h% l 6.JPG ' B3 M- R9 J2 z$ K" S
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-9 22:49:53 | 显示全部楼层

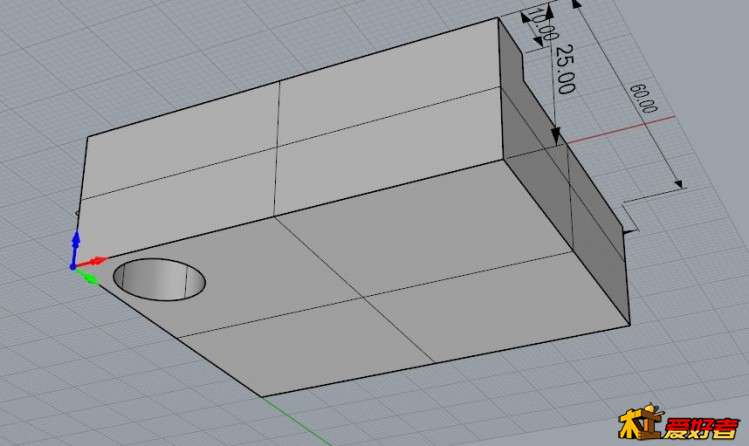

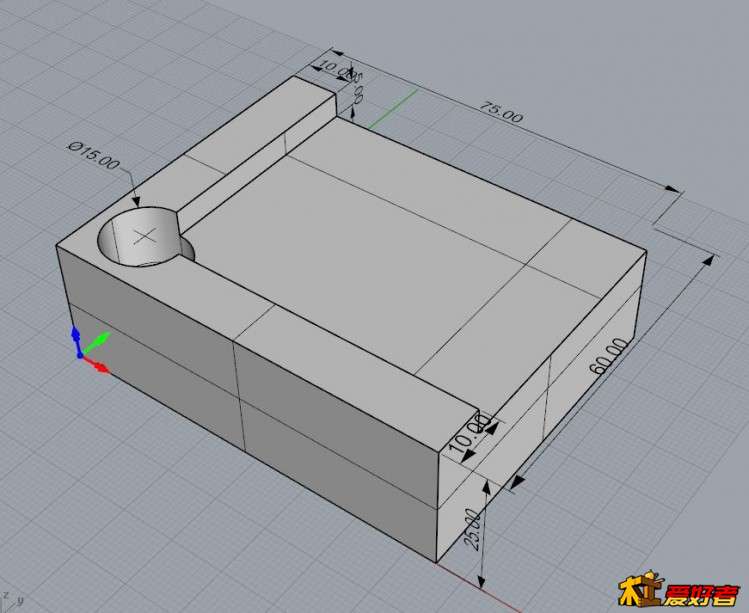

6、因为要Z轴对刀的准确性,所以将来用于Z轴对刀的底面再切掉1mm
! j7 e6 R( ?! `8 m0 }* x1 d' v 7.JPG % x) _# E$ I2 c. T1 {
* D$ f. R, j/ U/ W0 u6 B1 L
到这里,工件的模型就做好了。* b' [) t$ ]" O. E
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-9 23:04:27 | 显示全部楼层
下面开始出刀路# z4 o9 B" L+ E: t  K

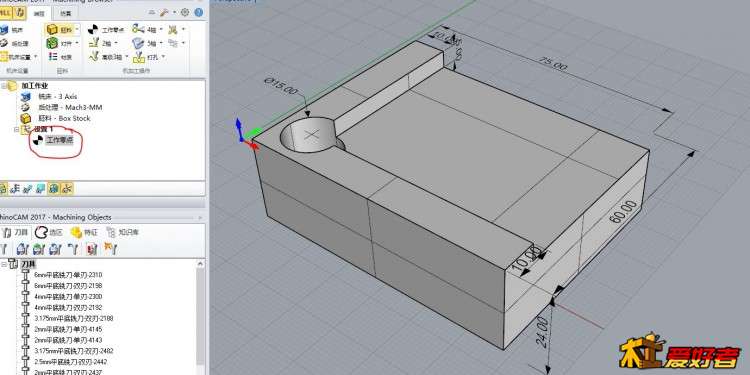

1、首先设置“胚料”,按照弄够买到的铝排的商家尺寸,找了个最接近的,作为胚料的尺寸
7 y1 K+ X" l5 X3 R2 E: l3 Z 8.JPG
( v8 W  T2 o: z4 I
/ }- B7 H( X6 k1 j2、将胚料于工件做对齐,Z方向工件处于胚料的最低处,X和Y方向工件处于胚料的中心位置. T$ @# |: p, |8 r
6 @+ h& b/ O1 i# u  q: R# _" B0 i! w% Q4 V- b% \

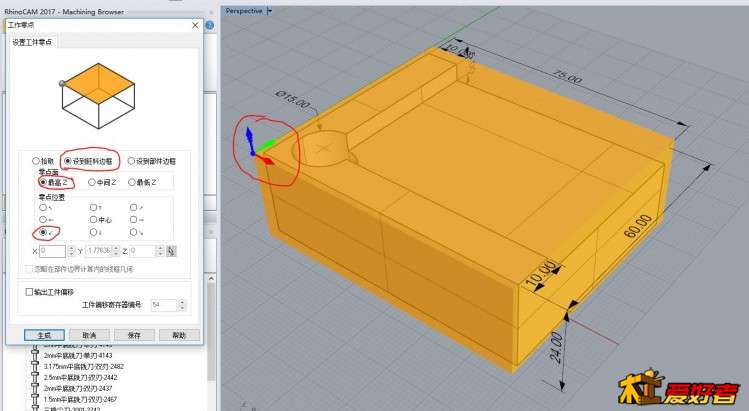

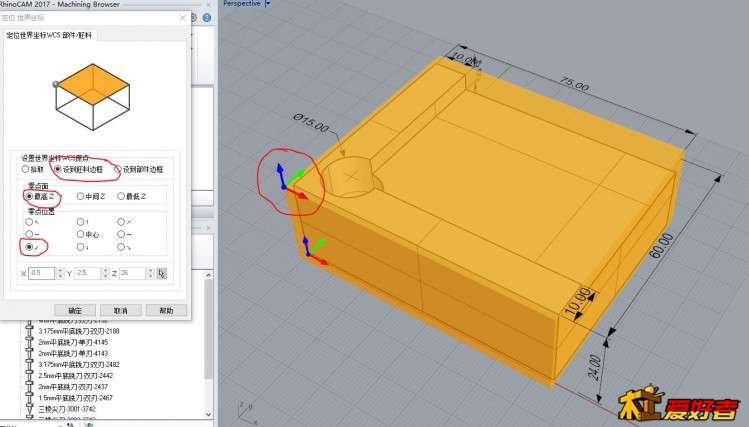

3、将WCS“世界坐标原点”至于胚料的左上角
1 d* h/ d! S% T. u6 R3 x 10.JPG & U. H$ N$ U+ N- B5 g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-9 23:06:24 | 显示全部楼层

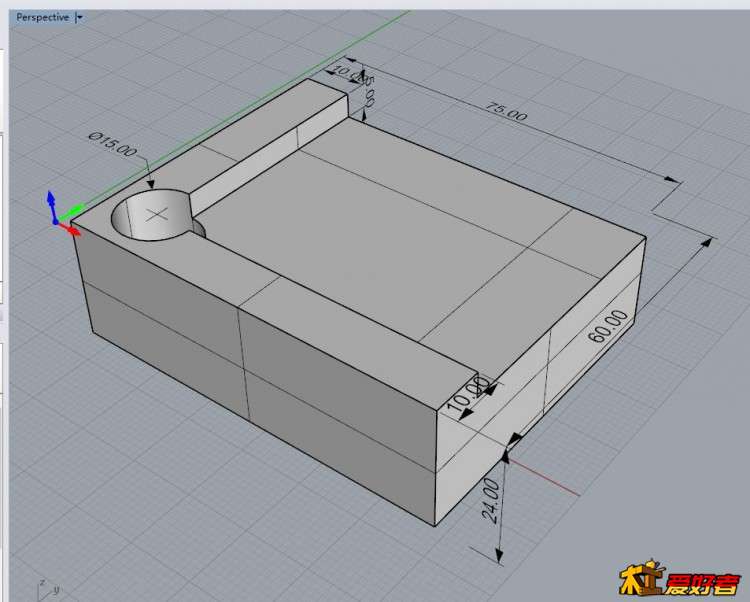

5、再将工作原点设置于胚料的左上角
0 P4 Z$ {% x; y 11.JPG
( G# x4 c6 f, S: P- T
3 r9 ]  ]$ e- D8 v( p 12.JPG ( i& g$ h5 n3 y& r
回复 支持 反对

使用道具 举报

发表于 2017-4-9 23:50:27 | 显示全部楼层
期待楼主完成  L- X- Y3 b  f6 d  H7 T9 h
回复 支持 反对

使用道具 举报

发表于 2017-4-9 23:57:08 | 显示全部楼层
特别关注。。
回复 支持 反对

使用道具 举报

发表于 2017-4-10 00:01:21 | 显示全部楼层
主要是软件啊,什么系统运行
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-10 00:02:32 | 显示全部楼层
倦乐叟 发表于 2017-4-10 00:01 / J1 {; m7 g, K! C6 J$ i
主要是软件啊,什么系统运行
, z" ?# x/ M* x4 h" c  K
用在Mach3上/ a- y: |# E( w9 @) u" {5 N
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-10 00:03:39 | 显示全部楼层
lzqwq 发表于 2017-4-9 22:24
* u$ [* S5 W# f+ \# q5 N# F很感兴趣,能讲下原理吗
) s! M' v# T3 j# u/ y. X: t
到软件部分的时候我会边学习边讲
/ x, I# ?0 |5 |
回复 支持 反对

使用道具 举报

发表于 2017-4-10 01:53:43 | 显示全部楼层
非常有兴趣,原理呢?& m* I) q3 K% H7 o0 \: T5 V
回复 支持 反对

使用道具 举报

发表于 2017-4-10 03:26:03 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2017-4-10 03:44:13 | 显示全部楼层
值得关注
回复 支持 反对

使用道具 举报
