大家有兴趣一起来制作一个自动寻边和寻中心器吗？

jerrylong

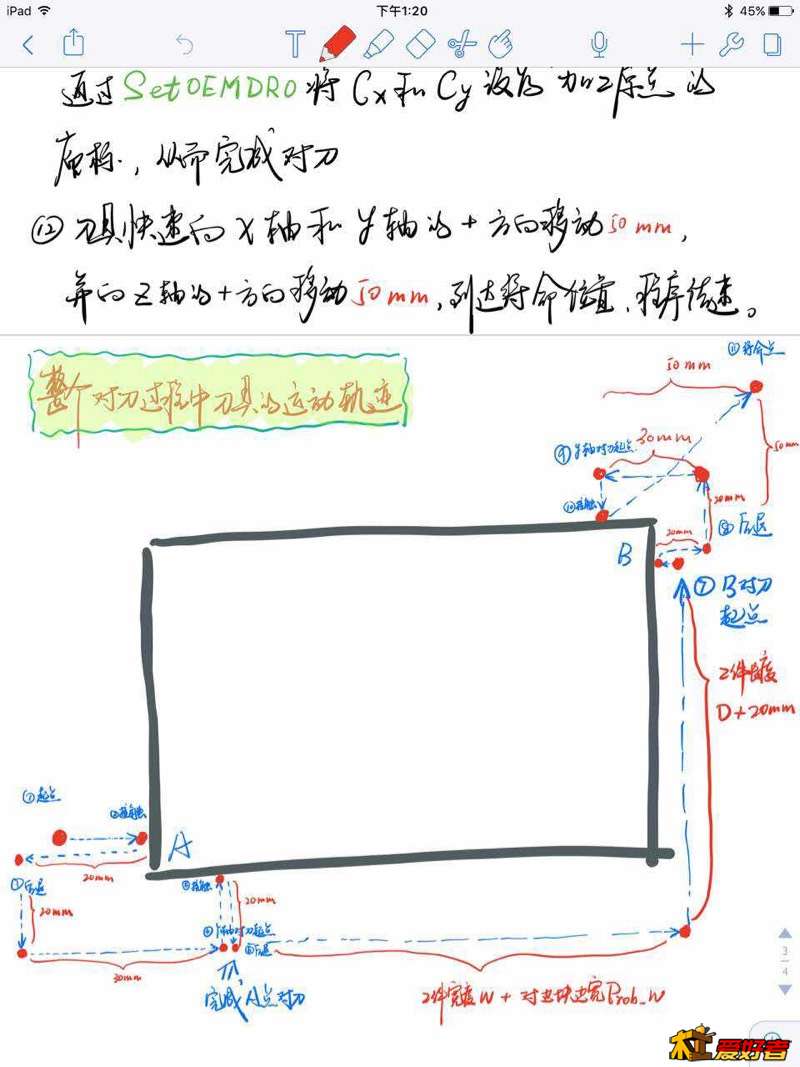

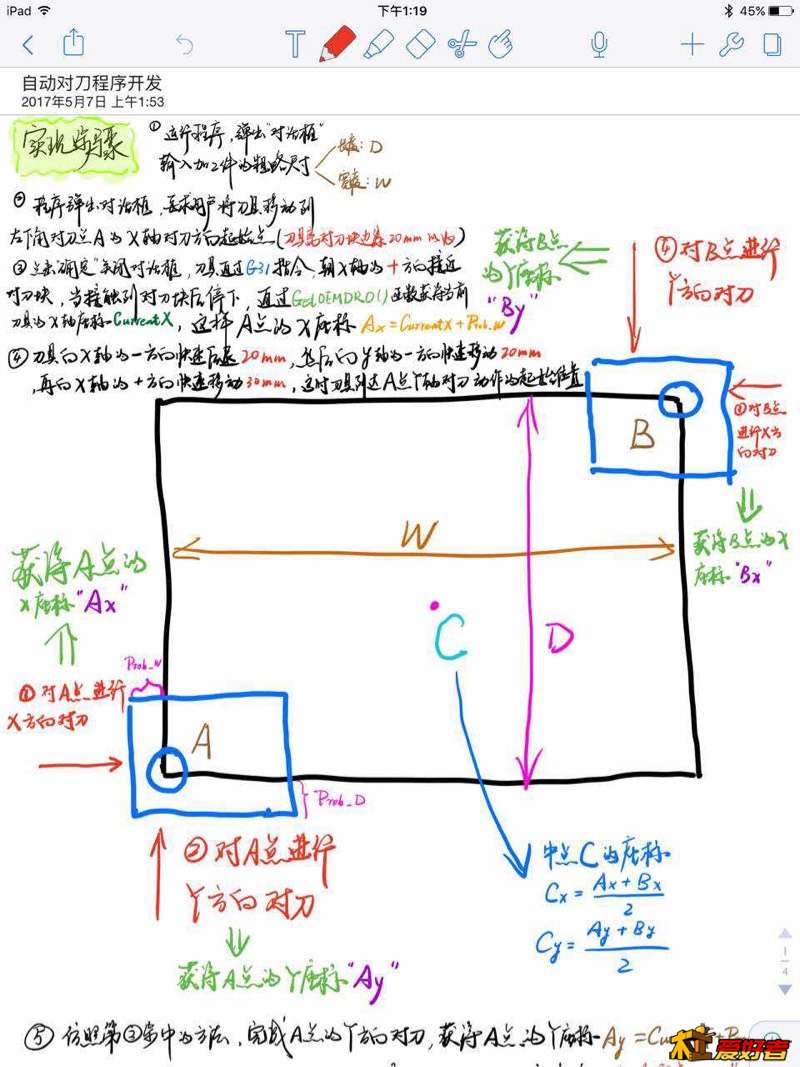

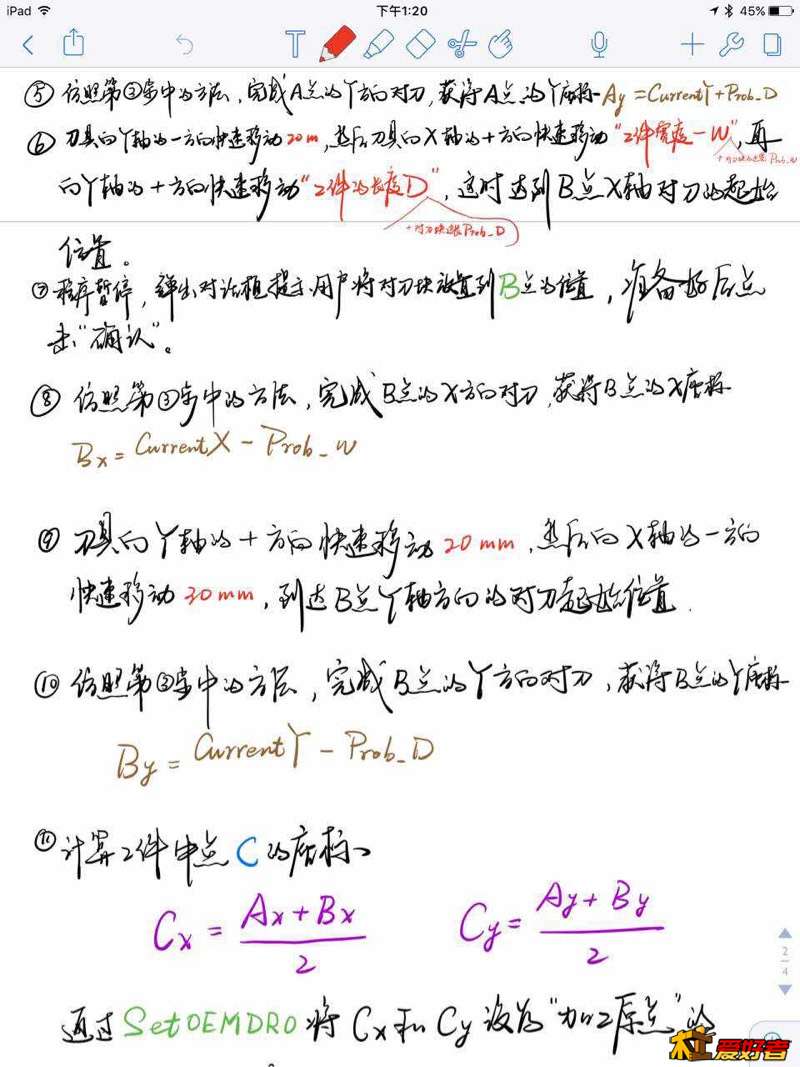

刚才在飞机上基本确定了“工件寻中”的实现思路
- M: z. U( Y) H- n0 p7 C
  I" K7 O  m& C3 f+ ]6 q2 s1 N
9 u4 i+ q+ N9 D. I, i
4 S" x6 j7 ]  B/ p5 n

ccwkner

jerrylong 发表于 2017-5-7 00:59
% F( Z% c4 n7 n  d3 ]已经存成Excel的早期版本了

这样修改后程序就应该正常了。
+ ^% D6 \1 U2 ?. X. @) b" Q

ccwkner

谢谢楼主的解惑，我再试试G0 X20

jerrylong

圆形寻圆心的概念草图
+ c! L( g# u+ ^8 c
, [7 _- |% z" r! Y* n+ L1 ]# o  `

jerrylong

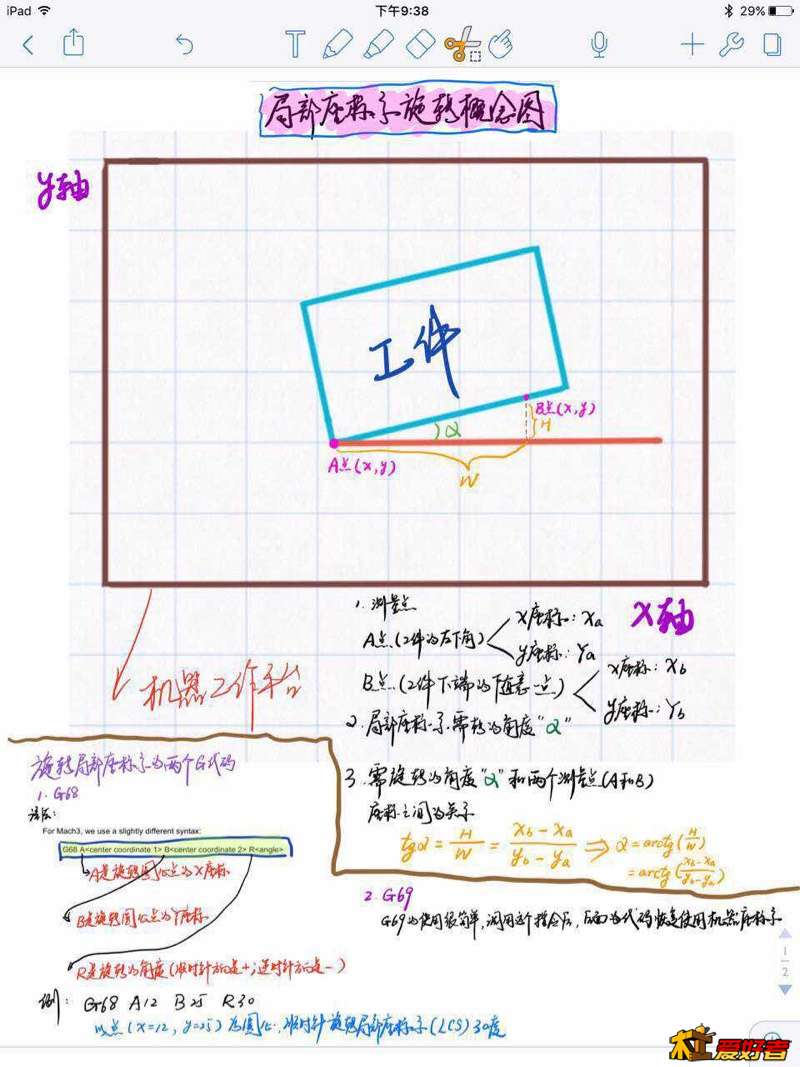

“旋转局部坐标系（LCS）”的概念草图
7 O& w# i) R- J6 c. o' r  n. W( h

jerrylong

这周出差，没法用机器，正好沉下心，理清楚实现这三个功能的思路
* c" _8 t9 m1 {2 w) ]' g% W+ I8 z

jerrylong

今天抽空编出了“圆孔寻中心”的代码，先用VBScript编了，大家可以一起测试一下，没问题我再集成到Excel的表格中
3 g4 v! W  ]4 E6 G2 [
8 U  C( B, P& v$ o- S

jerrylong

圆孔寻中心.rar (1.24 KB, 下载次数: 38)

2017-5-14 14:13 上传

点击文件名下载附件

# \* L  `% }, _

jerrylong

今天又编出了“工件寻中心”的VB代码
# H4 P) r, @1 a% g: Y! { 工件寻中心.rar (1.52 KB, 下载次数: 45)

2017-5-14 14:14 上传

点击文件名下载附件

dongfeng111111

楼主好人啊！
- M# u8 P$ M$ u( b

CIEZ167

期待这个计算出工件的倾斜角度，然后通过设置“加工原点”的局部坐标方式，来实现即时工件与机器的轴不平行的情况下，通过旋转局部坐标系来实现对刀，后续的加工过程就使用局部坐标系，这样工件放置与机器坐标轴不平行也没有关系

whj721

jerrylong 发表于 2017-5-14 14:14
今天又编出了“工件寻中心”的VB代码

楼主厉害，辛苦了，虽然不会用但是先顶你，等待楼主最终版本，还有希望楼主把对刀块的图也共享下，小白第一件难题就是如何加工对刀块
$ u% M! \0 y- O" m* y, F

jerrylong

whj721 发表于 2017-5-14 20:42
楼主厉害，辛苦了，虽然不会用但是先顶你，等待楼主最终版本，还有希望楼主把对刀块的图也共享下，小白第 ...

- t" p  V; Z2 f( y2 ]对刀块的模型吗？我是用Rhinocam做的，你可以用的话我明天发上来

jerrylong

CIEZ167 发表于 2017-5-14 16:34
5 J5 C) I& K8 H$ ]: p. c) V期待这个计算出工件的倾斜角度，然后通过设置“加工原点”的局部坐标方式，来实现即时工件与机器的轴不平行 ...

代码基本写出来了，但有一个问题正在思考，如果仅用VBS代码，最后的结果出来是得到一个需要旋转的角度，这样需要手工在加工的G代码中增加两行代码：
; J6 s( z2 d2 k% [( O4 R1，G68，启用局部坐标系旋转，并用VBS代码运行后得到的角度来实现旋转
+ |% D% r5 \$ _- K1 W. U0 k$ {2，在G代码结束的位置，再增加一行代码G69，关闭局部坐标系旋转，恢复机器本身的坐标系统
1 X2 N7 E) C* j这样不方便，对于没有G代码基础知识的人容易出错
3 r; R: s/ l$ Q5 a7 h9 n

jerrylong

CIEZ167 发表于 2017-5-14 16:34
期待这个计算出工件的倾斜角度，然后通过设置“加工原点”的局部坐标方式，来实现即时工件与机器的轴不平行 ...

我想设计个程序，可以自动改写需要进行局部坐标系旋转的G代码进行改写
