大家有兴趣一起来制作一个自动寻边和寻中心器吗？

whj721

jerrylong 发表于 2017-5-14 23:31
7 Z# {+ J" v4 O% l4 e2 @+ w2 \对刀块的模型吗？我是用Rhinocam做的，你可以用的话我明天发上来

那可能用不上了，谢谢楼主了，我自己慢慢用cad试试吧

CIEZ167

jerrylong 发表于 2017-5-14 23:37
) c2 |2 u3 c" N& ]9 F我想设计个程序，可以自动改写需要进行局部坐标系旋转的G代码进行改写

文本打开CNC文件，头尾加两行一般都会吧，先从简单来搅，没问题后续再做软件
# y0 q# D8 t1 ], O6 |( S

尽做表面功夫

谢谢楼主,我通过刀具靠近工件,听声音来粗略寻边和寻中心,有时候忘记归零,直接运行,直接把半成品上扎了一个洞,变频器报警停机,心痛无比.谢谢分享,我要花时间,来做做看.再次谢谢.

jerrylong

CIEZ167 发表于 2017-5-15 08:29
8 `! y: y) X; }, `. Z+ I' `- v+ y文本打开CNC文件，头尾加两行一般都会吧，先从简单来搅，没问题后续再做软件

( J1 _' S$ R- X好的，那晚上我把剩下的代码写完就贴上来，这几天要忙于做机箱，没有时间测试，就有劳兄弟测试一下，看看有问题没有
$ P" F% t. ]6 t* W9 @

jerrylong

尽做表面功夫 发表于 2017-5-15 09:50
谢谢楼主,我通过刀具靠近工件,听声音来粗略寻边和寻中心,有时候忘记归零,直接运行,直接把半成品上扎了一个 ...

不客气，使用过程中有问题就贴上来，我们一起完善
# q5 P' a% w: T$ m9 j0 ^: X

ooooyy

严重关切中

jerrylong

旋转局部坐标系的VB代码出来了
0 r+ Q1 ?3 n7 w& h 旋转局部坐标系.rar (1.55 KB, 下载次数: 32)

2017-5-16 11:16 上传

点击文件名下载附件

jerrylong

运行的结果会弹出一个对话框，显示需要局部坐标系需要旋转的角度（逆时针为+，顺时针为-）

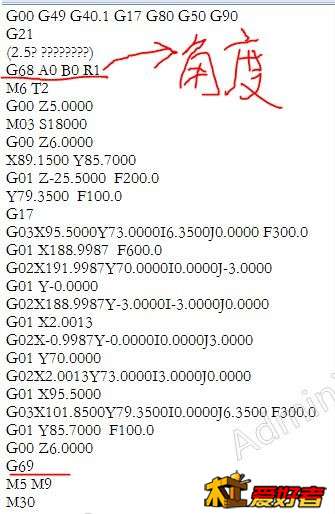

然后在需要旋转局部坐标系的G代码文件中手动添加两行代码
1、G68 AXX BXX RXX
# w: n: e- ?$ |4 l( t( PA后面填加工原点的坐标，通过运行“局部坐标系旋转”后，原点坐标在工件的左下角，这里填0就可以
$ \# A: y$ D3 T5 Q; k: k! n  DB后面填加工原点的坐标，通过运行“局部坐标系旋转”后，原点坐标在工件的左下角，这里填0就可以
R后面填需要旋转的角度（注意：G68指令中顺时针旋转所需的角度是+，逆时针是-，所以需要将VB代码运行后得到的角度正负值做个颠倒，例如：VB代码计算出来的旋转角度为-2度，那么R后面填写的是2，VB代码计算出来的旋转角度为1度，那么R后面填写的是-1）

: F4 x1 q2 d$ L大家测试一下，有什么问题，我再修改。
$ `, x4 B7 I3 v6 `6 ]9 g! q8 A

jerrylong

2、加入G代码后面的G69指令，是关闭局部坐标系旋转的功能。

jerrylong

这是对刀块的模型，是Rhino格式的，可以在Rhino中导出成其他格式的文件，自己用熟悉的CAM软件来出刀路
& }1 f* F; p; L: d' } 自动寻边器.rar (64.37 KB, 下载次数: 26)

2017-5-16 11:31 上传

点击文件名下载附件

' ]. @2 a- L0 o" \

hzssw

jerrylong 发表于 2017-5-16 11:28
3 O5 s- W: E" [2、加入G代码后面的G69指令，是关闭局部坐标系旋转的功能。

请教一下 在MACH3中如何调用XY的清零代码；

, ?9 r$ v6 F8 J( _$ o7 v比如 机械归零后，想把XY轴坐标清零 作为工件的XY坐标的原点 ；
* Z+ x5 _" f/ O; r

jerrylong

hzssw 发表于 2017-5-16 14:34
/ v: X, ?. v+ k( }) w2 d请教一下 在MACH3中如何调用XY的清零代码；

+ o) F* b/ t2 r比如 机械归零后，想把XY轴坐标清零 作为工件的XY坐标的原 ...

$ S& w- N/ U& c  T. P0 ]1 \使用SetOEMDR(axisDRO,Origin)函数
* b) R+ A3 V9 g1 F其中：
- z4 J1 T5 x" e3 p# F; E8 {4 p1、axisDRO代表要将哪个轴设为原点，这个值为800代表X轴，801代表Y轴，802代表Z轴
2、Origin代表原点的坐标，需要将哪个点设为原点就设哪个点的坐标。

hzssw

jerrylong 发表于 2017-5-16 22:06
5 |1 l2 D7 u$ X使用SetOEMDR(axisDRO,Origin)函数
其中：
1、axisDRO代表要将哪个轴设为原点，这个值为800代表X轴，80 ...

比如说 XYZ回到机械原点坐标了（机械坐标已经设置成 XYZ都是0坐标），而我设置刀路的时候也把工件原点设置在机械原点的位置上了，这是后我需要把这个机械坐标改成工件原点坐标，即XY轴清零，这个代码怎么写？
因为我知道机械坐标是固定不变的，而工件原点都是不确定的。

2 u, c' S+ M6 W9 p2 l( n可以举个代码的例子吗？

% a( o' t4 \( ]7 f3 }
5 M" b3 K+ O4 \  ^) E5 ?! _- U' Z
: [) u: U! ?& z. T% |! ^' C5 _

CIEZ167

, P0 m7 U* B/ p7 T

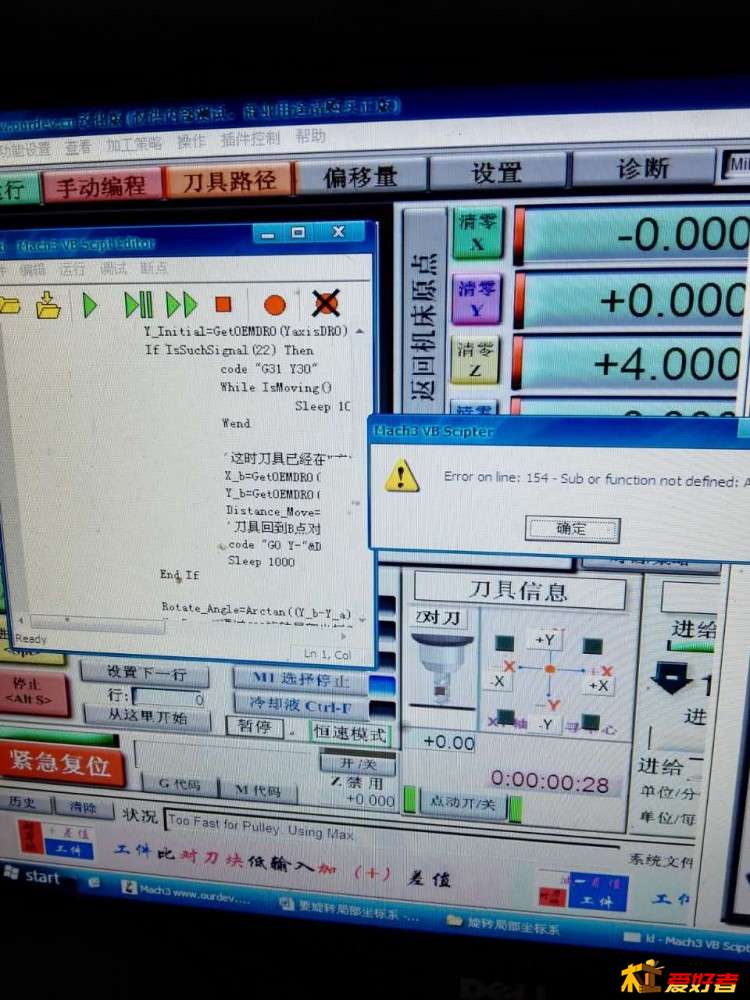

6 M, b/ }2 N/ v! W+ P刚试了VB代码我的软件好象运行不了，154子过程或函数不定义：反正切

. ]* [  o8 k: K) ]但测试加G68A..B..R..,G69旋转指令，好用
! l# W/ n8 S# D) T; q试搅个代码算定个角度加上去试OK

% I- E" w0 l5 V

; X6 \* F1 p) f# \5 k0 X
6 ?7 d; m3 F) m8 X* o%
G90
1 n' r1 o4 @; n- c* b* G5 PG49
' H% w$ L5 e0 wG68 A0 B0 R-10  自己填的
M3 S22000
G0 X3.000 Y3.000 Z4.000
G1   Z-0.100 F300
G1 X117.000   F3000
3 p: Y: _0 Z- p6 o. k2 ?3 D Y7.667
. `/ q# @$ J  B- o  _X3.000
Y12.333
X117.000
Y17.000
1 {4 `2 F7 l1 ?) E# q' zX3.000 Y17.000
Y3.000
  j7 R5 F1 F- n6 s4 x+ h* `# ~- B/ MX117.000 Y3.000
Y17.000
X3.000 Y17.000
  G; D' n0 r7 G& t+ |G0   Z4.000
G0 X0.000 Y0.000
G0Z4.000
& ?) F) r# _. B- t- @* u! bX0.000Y0.000
G69
M05
2 u, _7 ?: J7 b, C7 dM02
( A5 P4 b! F1 `! a6 t%

3 x% D0 S' r& T' @2 D$ F4 N  G

yfthe

超级无敌好楼主
