楼主: jerrylong

大家有兴趣一起来制作一个自动寻边和寻中心器吗？

 荐  火.. [复制链接]
jerrylong
 楼主| 发表于 2017-4-14 12:01:29 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:01 编辑
) Z* O& T+ ]) i* f0 W" A
3 _7 s6 ?+ Y) c* w第4行
8 `: |  c* }. a, j9 v/ t/ h/ XG91 G0 X12.76 h6 B9 H: f1 k  d4 \2 u+ `
这里用到两个G代码进行操作! T9 x! U" C1 n& t+ F
1、G91
, Q# m. N) r) g/ nG91编入程序时，之后所有坐标值均以前一个坐标位置作为起点来计算# z  y0 g( B+ Y! ~0 `5 L8 V7 _
运动的编程值。在下一段坐标系中，始终以前一点作为起始点来编程。  |0 b6 [4 K  E$ ]- }5 W5 s
2、G0
  M& [9 i! g+ `+ ^6 s4 L/ h该指令使刀具按照点位控制方式快速移动到指定位置。+ ?3 Q5 G9 o" Z' {) C$ O) h0 C
; G) C% j" Q. B. H
这行代码的含义是：从当前位置开始，向X轴的+方向快速移动12.7mm，注意这个12.7mm的数值是刚才G38.2指令操作刀具向X轴的-方向探索的距离。/ ?" Y+ l6 a7 T# F/ D0 }4 U9 h
6 M0 d$ [" z. i6 a# J3 _

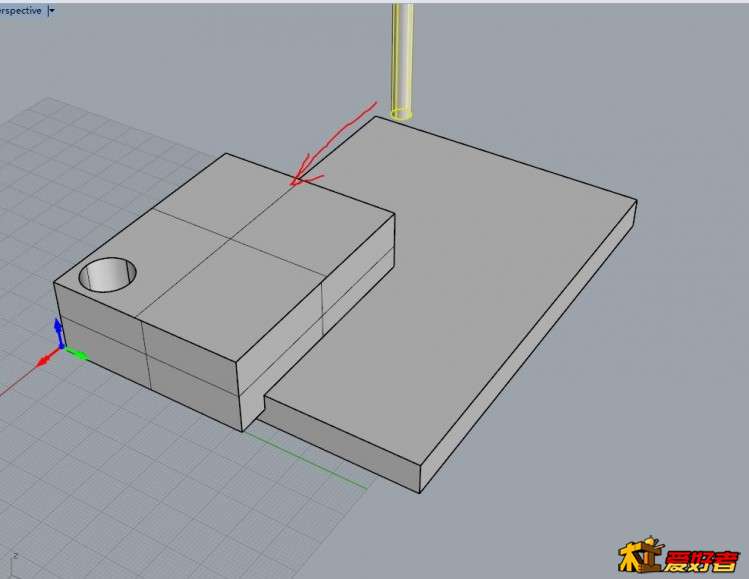

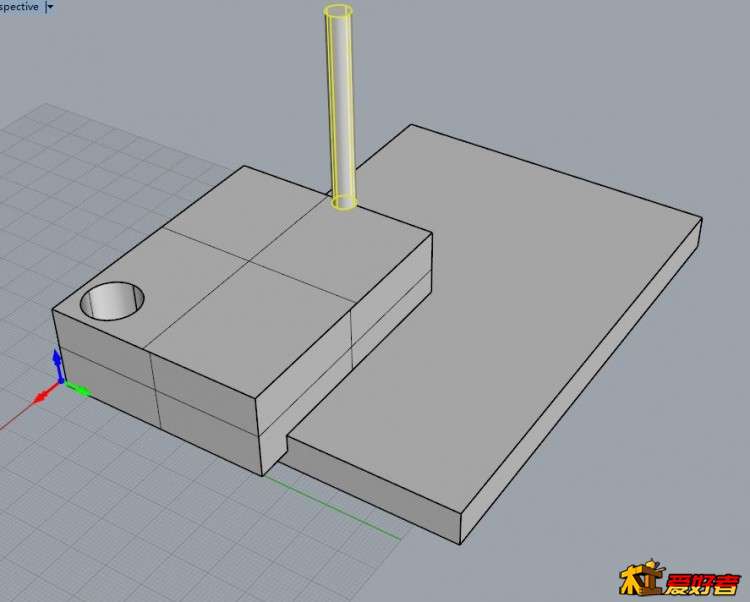

这个时候刀具朝X轴的+方向移动，到这个位置
: U, ]/ Z0 `, b 19.JPG
4 z0 G- C8 c5 h+ Y4 d% }
回复 支持 反对

使用道具 举报

会上网的羊咩咩
发表于 2017-4-14 12:45:32 | 显示全部楼层
我也做学着做了个模型，还没雕出来
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:08:32 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:03 编辑 0 x0 [: I* B/ G) X. x. @5 S! b4 ?2 g) Z
) q( p/ k  O- U# y) O2 m
第5行; W6 i- e! k, K9 ?3 u. T2 O) h
G91 G0 Y25.4
# h# R" f: [2 K2 \2 P: X* ~5 j这行代码的含义是：在上一步移动的基础上，快速使刀具向Y轴的+方向移动25.4mm
3 b2 \, ?3 g" d/ ]: V- R4 H5 w3 j% B, b. N- I  p  Q# ]

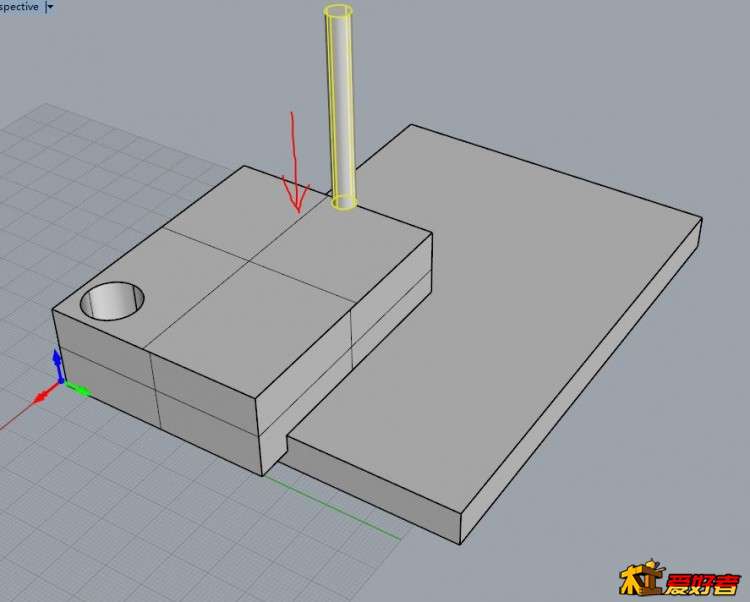

这时刀具移动到这个位置/ Y% a: ~4 D+ ]
& D0 l7 n4 N  M" y5 k( @# J0 t: n( S
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:09:42 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:36 编辑 0 V: l+ h) D; B! F& S( C( \
# [0 h, h$ |. `1 e
第6行
( f, f: Z6 m7 Y; `1 ~G91 G0 X-25.4
. w# j. H( B3 |  s; |这行代码的含义是：在上一步移动的基础上，快速使刀具向X轴的-方向移动25.4mm" v, N, p3 Y+ D4 p2 s6 W; s+ k: x

9 F- |8 j8 j( x7 c9 n1 i 23.JPG ' x0 z% U" v9 q/ R- C" `
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:12:48 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:39 编辑 0 z1 {- }& {4 t* p$ C5 P1 |
+ V8 L- V. D5 k
第7行) O+ v  ~8 r6 ?% X
G38.2 Y-25.4 F1: |! K9 O) ?+ z- l% s9 j: c4 x/ P
这行代码的含义是：让刀具从当前位置开始，向Y轴的-方向，以F1的给进速度探索，直到刀具接触到对刀块，然后停止，并记录当前的刀具坐标。9 K' s+ R' F! A/ ]* a) k# {3 ?
* {0 y8 h( u2 W( S9 w

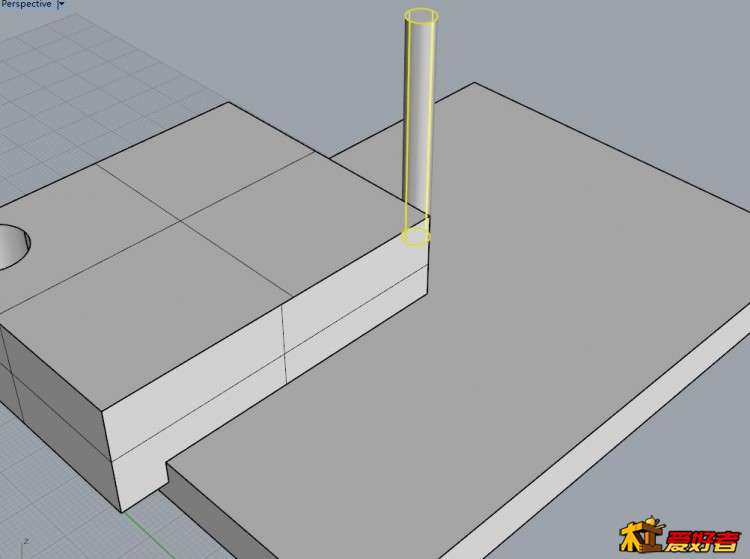

这时刀具缓慢朝Y轴的-方向移动, V' s2 n6 B* N& L9 w
3 i7 j; ]/ f1 o; C, ?2 @
& @5 Y0 }+ ?6 R3 V* K! D; E直到接触到对刀块为止
$ k7 Y$ `* L2 [; p 25.JPG
8 a# p$ J( N4 ^) g8 E# c' l
! Q' \+ |4 m& H% } 26.JPG # ?0 y7 e, t) P2 _/ `8 _( ^7 ~
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:17:16 | 显示全部楼层
第8行6 A! }0 ]. r* d* i6 ]$ A
G92 Y2.6251 j) N! C! Y) G# H6 {0 T

( j, k) ^+ z2 g0 ^这行代码的含义是：将刀具的Y轴原点坐标设置为“刀具第二次接触对刀块时的Y轴坐标-2.625”,2.625这个数值是由对刀块Y方向的长度+刀具的半径计算得到的，大家可以对照电子表格中对刀块的尺寸图来看。
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:19:00 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:40 编辑 ; i- r: d; I8 O+ u, @9 T4 L( Z
" l, Y  L. w' V: \" o7 d
第9行; f8 S' x- q: i/ M" L, o2 Z
G91 G0 Y03.1752 T! h& O1 K7 p8 ]

; S" ~# Y7 A* p$ a4 _这段代码的含义是：向Y轴的+方向快速移动刀具3.175mm
+ [; J' |. _  t/ r4 K% }8 ~8 Q- e1 T% O4 L  U5 W) B" o  K

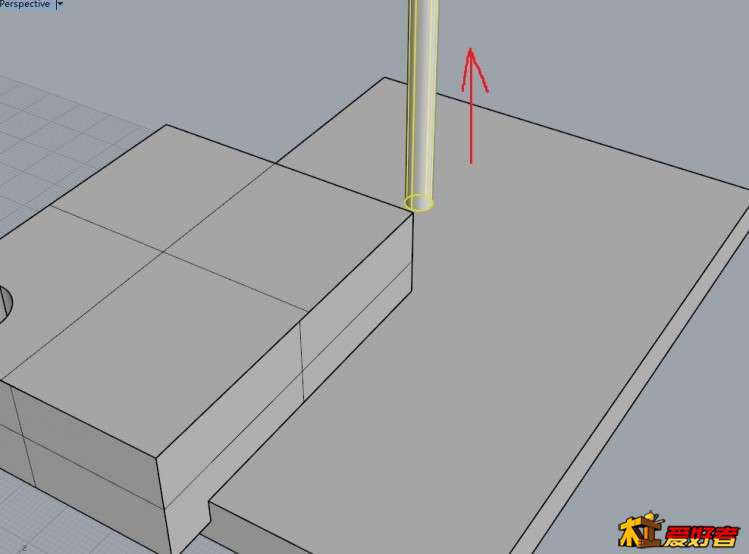

这时刀具移动到这个位置
7 x* d3 P, B% R3 o. s* P 27.JPG
6 \5 a, R1 P* t* i: d8 i
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:22:15 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:44 编辑 8 M* W- C4 W$ y" o* }' M$ L

4 x( V& v* P6 G第10行
0 Q. t) f- C: i) z! ?: M- ~G91 G0 Z7.159: T# E% Q3 f3 R- {- l: u
1 ?! @6 ?' M% K4 \# F" S1 L
这段代码的含义是：在上一步的基础上，向Z轴的+方向快速移动刀具7.159mm，7.159这个数值是对刀块的厚度+安全高度6.35mm
( \, c  K7 m2 o0 V/ H3 e- Z3 |+ H% A8 M+ e, R
1 l% d) h. @% x+ ~

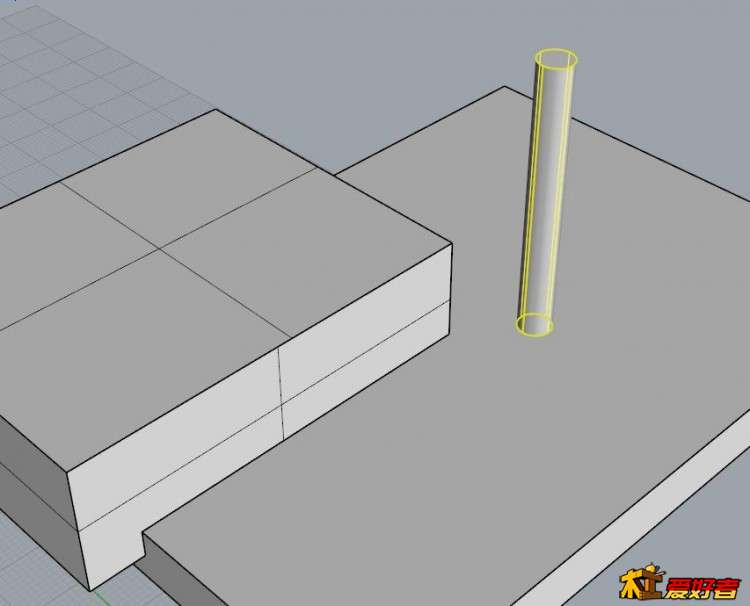

  m* ?  ^! i/ N  b  i1 ~移动到这里为止% f# u% [, W8 g0 X3 k1 {9 n# V
28.JPG % K8 G: d3 l0 T. T* ?& h

1 v- r. i7 [5 R" F6 d3 g  [% r2 B$ R0 G- R
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:25:51 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:46 编辑 1 K! b; l' j5 Q, m- b
) h3 `9 L, R2 w' P4 L! v2 I
第11行
% v! B' S& s4 o# r& RG91 G0 Y- 15.875" F3 l* V/ P, R( u
7 M3 T9 x9 v8 _8 J0 H0 h0 e
这段代码的含义是：在上一步的基础上，向Y轴的-方向快速移动刀具15.875mm，这样刀具就进入了对刀块上部Z轴的对刀范围。
& o( r% n: B" S  {5 u  \* d/ D+ j& X2 P; H

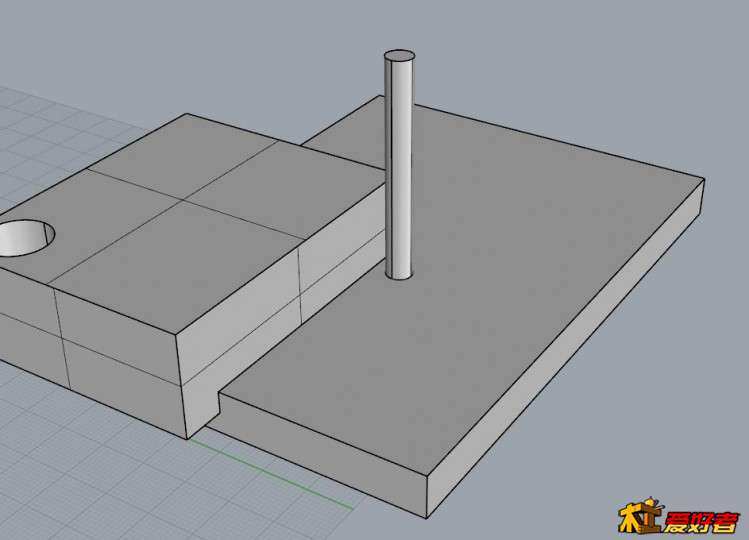

29.JPG 0 F' Q  l: ]7 b; y

/ T5 l- j- B" l. p! p 30.JPG
! U* S9 m: L7 C1 v2 D) b$ W7 j( Z. l; I" t
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:26:56 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:48 编辑 / s4 S% W+ a' i, t& Z) y7 @
, o1 W" g9 G- P" V) O
第12行
: H3 d+ `! A2 _0 R( n2 fG38.2 Z-25.4 F12 A6 p3 `6 _' g4 _9 |, A2 m/ [) X" G) P6 L

% ^8 w6 @8 n& `8 |" `/ P& v; @这段代码的含义是：让刀具从当前位置开始，向Z轴的-方向，以F1的给进速度探索，直到刀具接触到对刀块，然后停止，并记录当前的刀具坐标。
  A& V) g5 U' H! A4 C) j; w) c+ R4 [( f7 G+ F' g

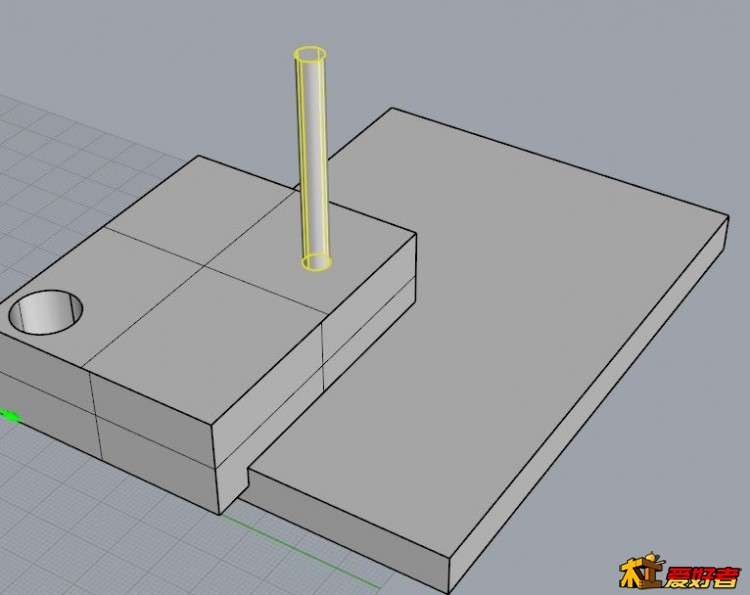

/ m( ]* q0 A, m, J8 p" u8 h' g$ c( p1 `  W! x9 b. [2 y
* P9 ]$ W8 V7 G$ Y5 }* G0 G$ y
0 ~) C( l3 i( h5 u) S, ~ 33.JPG
# W7 @9 ~" t( _& H% H, ^0 M& ]3 y
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:29:26 | 显示全部楼层
第13行
4 A1 V0 ^1 V- {9 A0 qG92 Z0.809
/ |& e3 m0 }+ S1 h# r$ H3 L5 Z$ p" c4 W0 m2 P: ?4 K2 K
这行代码的含义是：将刀具的Z轴原点坐标设置为“刀具第三次接触对刀块时的Z轴坐标-0.809”,0.809这个数值是由对刀块Z方向的厚度，大家可以对照电子表格中对刀块的尺寸图来看。
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:30:47 | 显示全部楼层
第14行( m- x6 G8 X2 c0 ^: L* d
G91 G0 Z3.175
5 Y& f: x& {9 k2 E6 Q6 v
; J0 H- ~" W0 g6 o) X5 f这段代码的含义是：向Z轴的+方向快速移动刀具3.175mm
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:33:51 | 显示全部楼层
本帖最后由 jerrylong 于 2017-4-14 23:49 编辑
# R/ V8 I/ @3 S+ k0 K9 ~8 |0 D" M" |% V: I, ]% w
第15行2 }, U, G. L+ _7 e4 V
G91 G0 Y25.4 X25.48 p2 ?7 G+ g3 d

% w3 f! g; [" f, {( U% |这段代码的含义是：在上一步的基础上，向X轴的+方向和Y轴的+方向，快速移动刀具25.4mm
6 v- i6 F, Q1 K. d8 N0 b8 Z. \) w& C. V) Y6 }6 a0 r
到这里对刀过程就结束了，此时加工原点的坐标就已经定在了对刀块所对刀的位置。" S4 E" L  q1 P5 a4 y( Y0 i; W# k+ o
7 s/ \% V5 o" C( n3 p

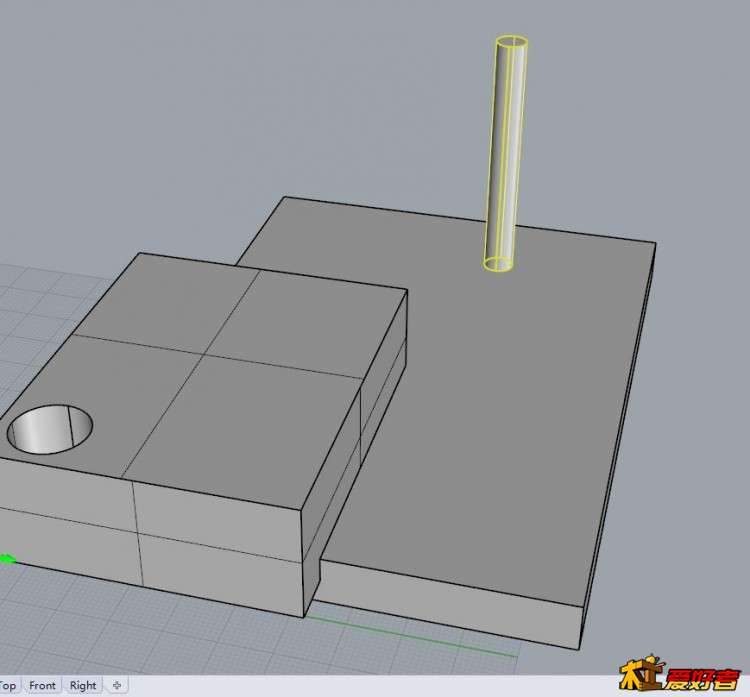

这时刀具在这个位置' T, L5 k: {& F2 u& A3 Y+ F# [1 J
34.JPG * l! p- D" y" n" W- \  Y/ w; y
回复 支持 反对

使用道具 举报

jerrylong
 楼主| 发表于 2017-4-14 15:59:17 | 显示全部楼层
