大家有兴趣一起来制作一个自动寻边和寻中心器吗？

whj721 · 发表于 2017-4-10 19:58:34

论坛链接

chine8916 · 发表于 2017-4-10 23:19:14

喜欢这样的技术贴
更喜欢楼主的分享精神！！！
望楼主早日成功，持续关注中

屠龙菜刀 · 发表于 2017-4-11 05:59:19

望楼主早日成功，持续关注中

霓裳 · 发表于 2017-4-11 08:30:00

期待着

jerrylong · 发表于 2017-4-12 12:25:57

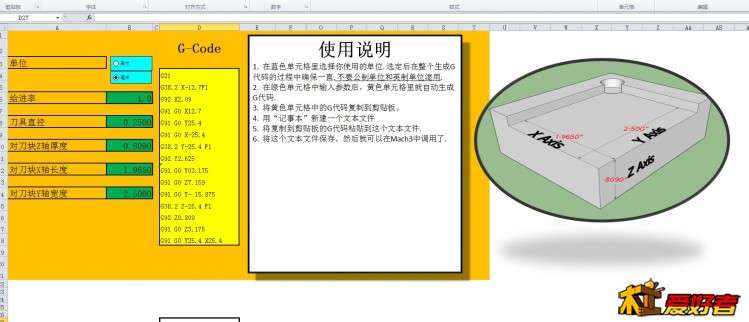

好不容易找到了这个电子表格的早期版本，核心功能有了，我简单对表格内容进行了翻译
大家可以看看原理

3轴自动对刀G代码生成器.rar (61.39 KB, 下载次数: 155)

dongfeng111111 · 发表于 2017-4-12 19:13:08

再来支持楼主，早日做好，发个详细过程，让我等小白可以跟学做一个。

永新 · 发表于 2017-4-12 21:43:12

这个牛

xcj126921 · 发表于 2017-4-13 12:54:54

lz 辛苦了试了一下绿色部分输入不同数值右边黄色部分G代码数值好像没变啊？怎么用啊？

xcj126921 · 发表于 2017-4-13 12:58:46

有的有的这样就能用了吗？

jerrylong · 发表于 2017-4-13 13:43:56

xcj126921 发表于 2017-4-13 12:58
+ }/ I$ H2 W' q9 C0 q/ n R/ h- x有的有的这样就能用了吗？

软件部分还没试，在等铝块到货，先吧对刀块做出来，软件部分才能试

billyaouk · 发表于 2017-4-14 10:42:24

支持楼主早日做好

jerrylong · 发表于 2017-4-14 11:36:25

在等待铝块到货的过程中，先研究软件部分，其实很简单，就几段代码，我逐端做分析说明

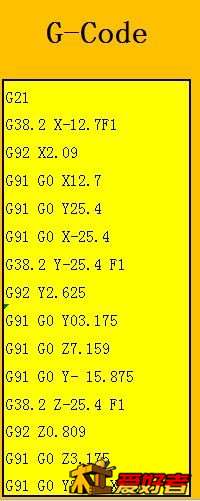

首先来看通过Excel电子表格生成的完整对刀的G代码

jerrylong · 发表于 2017-4-14 11:41:17

第1行
G21
为所选择的单位：选择英制单位（英寸）时这个值为G20，选择公制单位（毫米）时这个值为G21

jerrylong · 发表于 2017-4-14 11:47:06

本帖最后由 jerrylong 于 2017-4-14 22:59 编辑

第2行
G38.2 X-12.7F1
这里用到了一个操作代码G38.2，这个代码是G代码中的probe指令。正如字面意思，这是个“探针”指令。它的会把刀具当作一个探针向某一个指定方向移动，直到收到脉冲中断。在收到脉冲中断后，会有机器当前刀具的位置信息读取。
Excel电子表格生成的这段代码的含义是：从刀具当前位置开始以F1的给进速度，向X轴的-方向探索12.7mm，当刀具接触对刀块时停止，并读取刀具停止位置的坐标信息。

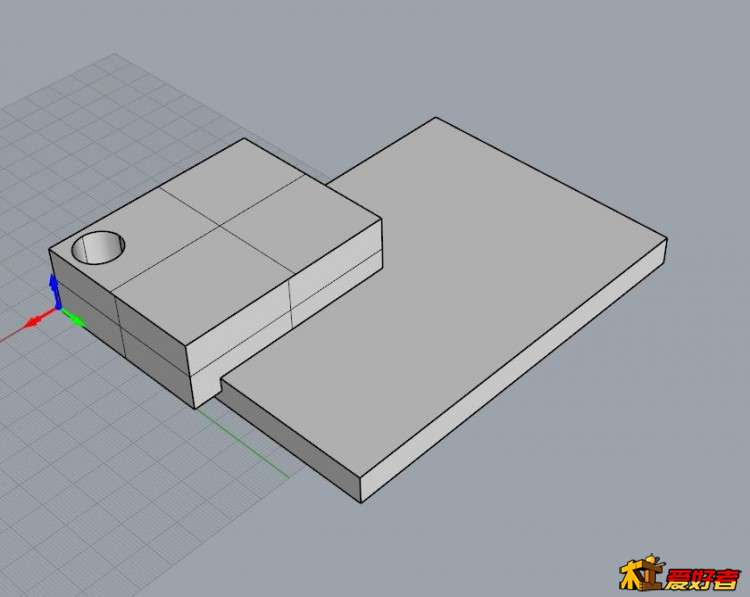

对刀块这样放在要对刀的工件上

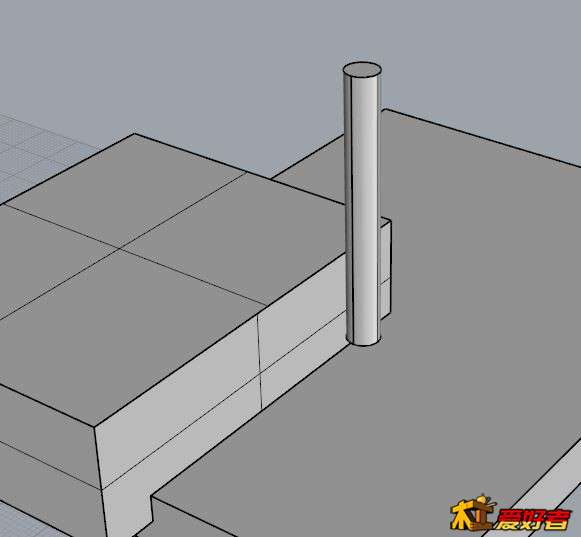

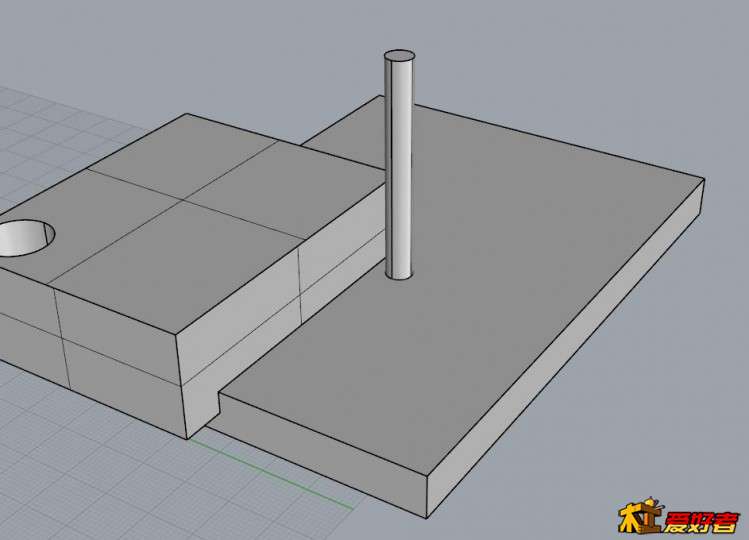

然后将刀移动到靠近对刀块X方向的位置

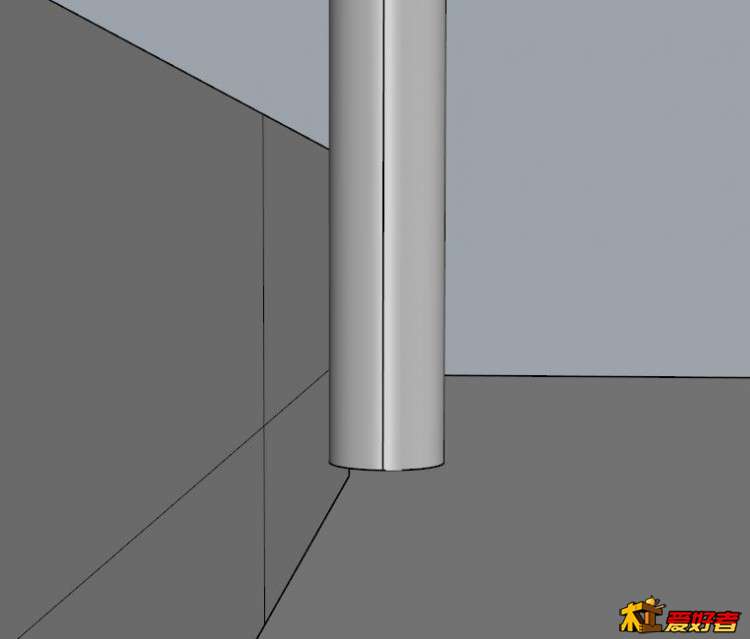

这行代码执行时，刀具朝X轴的-方向移动，当接触对刀块的时候是这样

jerrylong · 发表于 2017-4-14 11:56:49

本帖最后由 jerrylong 于 2017-4-14 15:15 编辑

第3行
G92 X2.09
这里用到的操作代码G92，含义是：G92只改变系统当前显示的坐标值，不移动坐标轴，达到设定坐标
原点的目的。G92的效果是将显示的刀尖坐标改成设定值。
Excel电子表格生成的这段代码的含义是：将刀具的X轴原点坐标设置为“刀具接触对刀块时的X轴坐标-2.09”,2.09这个数值是由对刀块X方向的长度+刀具的半径计算得到的，大家可以对照电子表格中对刀块的尺寸图来看。
