年底烤劳功臣，雾里看花，分享装机必备的平面研磨（另类刮研）操作技巧，连续更新三天

神油

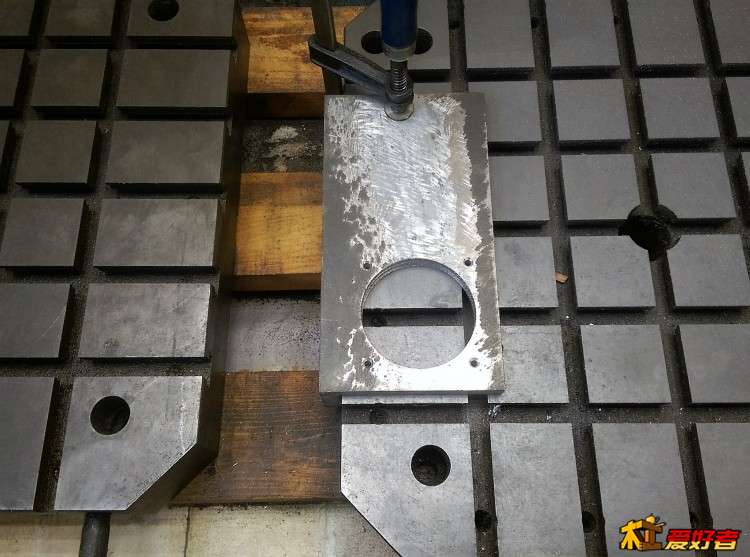

        八个面全面打磨下，其中两个面要做垂直度，以前没敢用角磨机，现在熟练度提高了，尝试下角磨机，铝太软角磨机上去都是深沟，做做看吧，也许会有不错的效果

神油

        铝型材大家接触很多了，为什么铝型材做不好雕刻机，主要原因就是做之前没有认识到铝型材的精度，铝型材每个面的不平度都有10-30丝，靠更加不平整的角码链接，结果接触的部分只有几个点在接触，没有形成面接触，接触刚度极差，机器一开这些接触点就在不停的换位，抖动，然后螺丝松动，整个机器就要散架了

神油

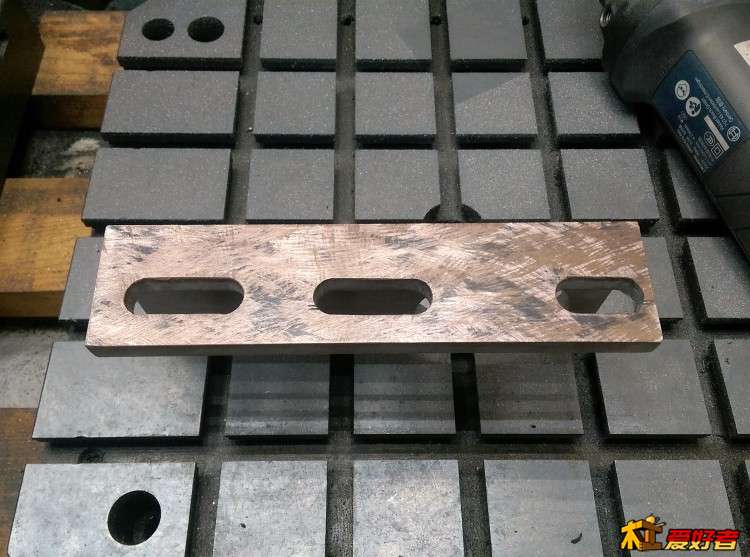

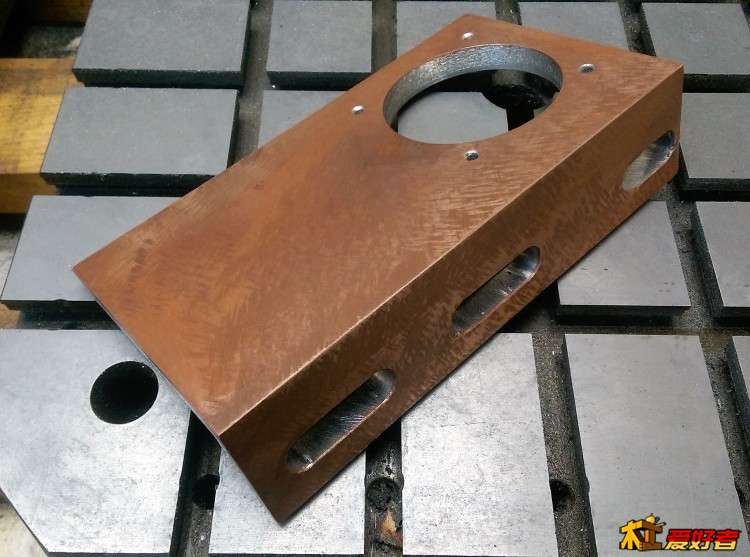

        使用铝型材一定要加工出安装接触面，绝对不能用原始的平面，经过十次循环，平面显色50%，没用染料，就用铝灰铁灰染一下进行最粗最暴力的超粗刮研磨。。。。对这些个操作越来越游刃有余
# o" c1 |1 U7 t1 d

神油

        不论什么机械结构，需要接触的地方都有一定接触刚度要求，点接触刚度最差，线接触其次，面接触刚性最强，滚珠轴承内部钢球与沟道基本都是点接触，所以需要很多钢球来提高刚性，九轴承嘛，有很多很多钢球

神油

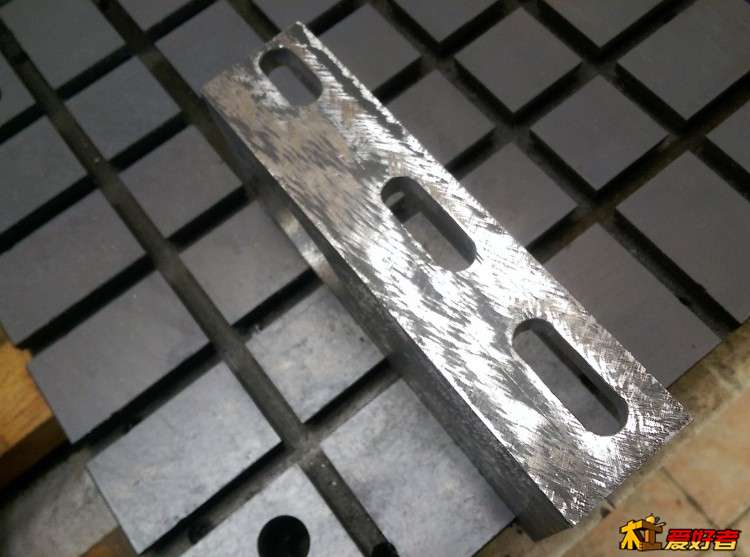

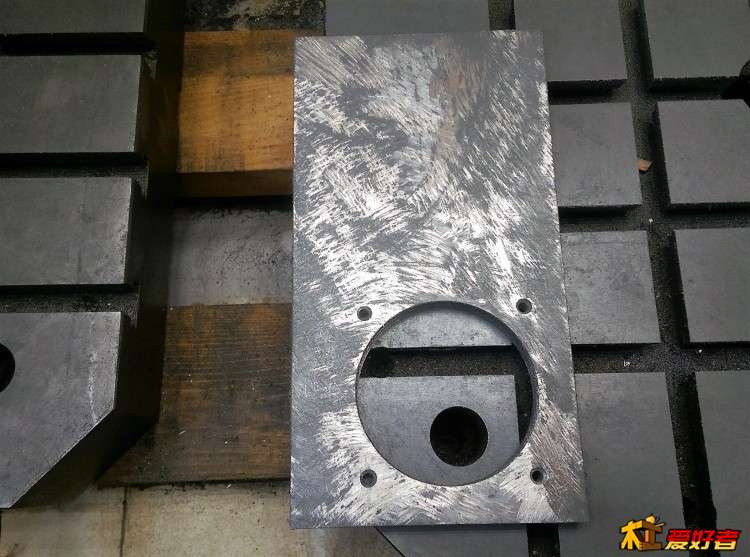

        角磨机研刮磨铝材有惊人的速度和效率，就是粗糙度不行，两个要做垂直度的面先大致处理平，处理平之后再做垂直度的刮研磨
* u  M* i% C1 E: V) k$ |$ N

神油

        名义角铝，就是个角铝而已，垂直度极差，熔融状态从模具里挤压抽出来，冷却时从两个对角强烈收缩，收缩量很大，这个型材对角估计收缩了0.5毫米数量级，垂直度加工磨削量很大

神油

        之前都是用模具研磨机来加工铝的研刮磨，很细腻，加工角铝垂直度耗时很长，展示下精细的刮研磨效果，如果用精细模式操作直角度，要十几个小时，二百多个循环，极度考验耐力
# e4 Z- U. ^9 G' ?$ E, W# Y7 H

神油

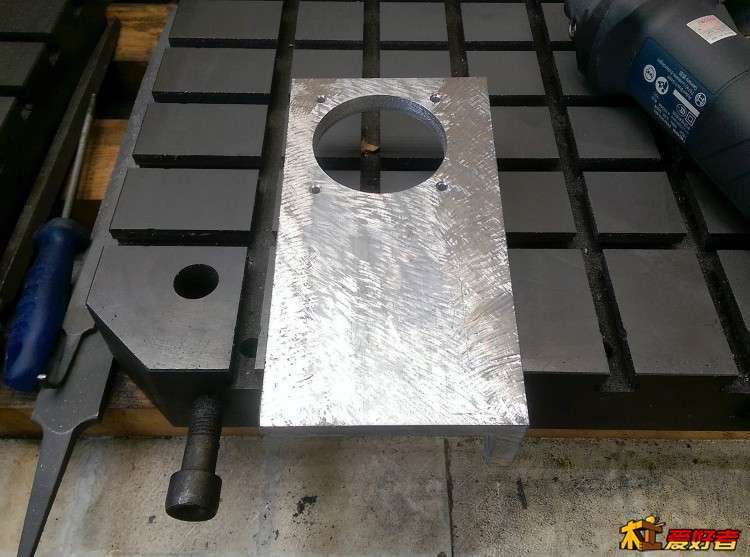

        精细模式刮研磨有精细模式的用处，用在主轴上比较好，电机支架用角磨机我看还是可行的，平面度和垂直度能操作出来，虽然比较粗，效率很高

神油

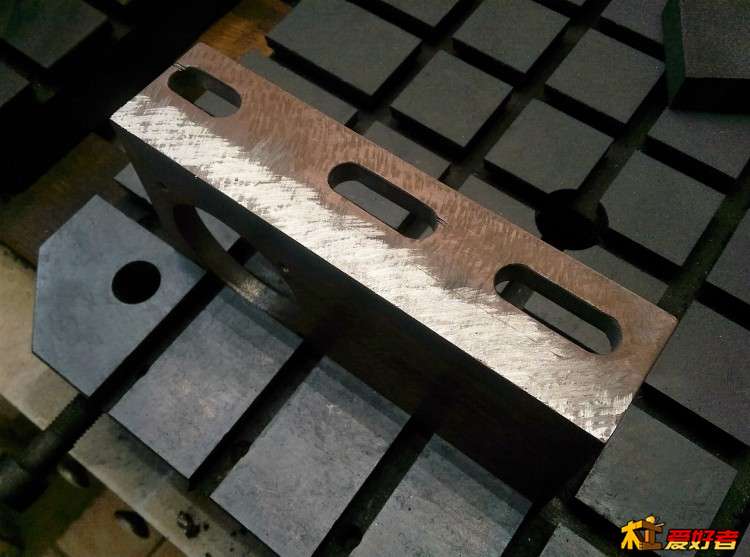

        都是深沟，但是很平了，安装面50%的平坦度和垂直度对于电机支架而言算是精品中的精品，之前也有用模具研磨机操作到70%的，那就是极品
$ J; o9 u! _6 {; L) J

神油

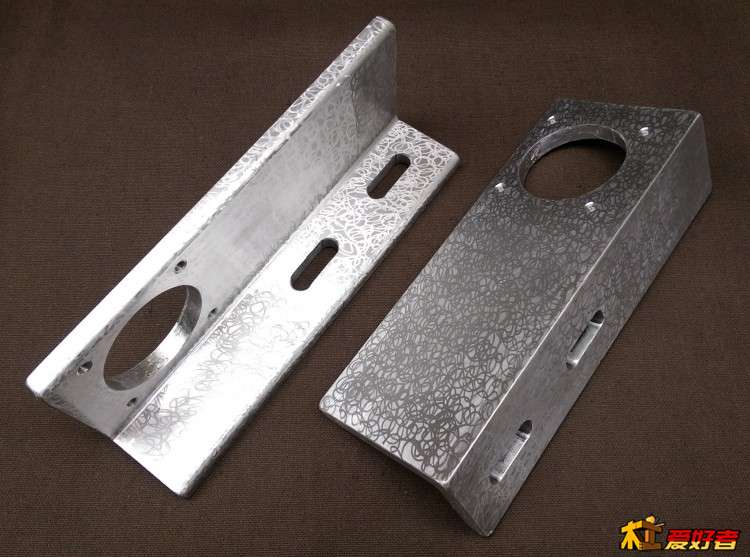

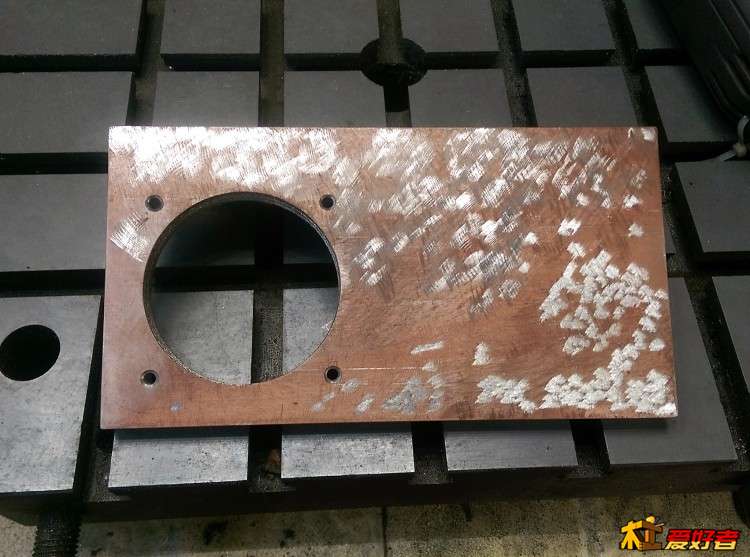

        之前的60法兰伺服电机支架，比这个细腻多了

禅缘木工

钢板在厚度与面积之比合理情况下可以研平。但烤盘是要局部加热传热，热涨的不均会造成平面渡破坏

shhoda

神油大师，推荐个新人入坑的货

神油

shhoda 发表于 2017-1-30 21:09
3 f* i) A& c9 k' W" g) U$ H. @, ]8 u神油大师，推荐个新人入坑的货

        新手入坑，不一定要看机器，要综合考虑看售前售后服务能力，培训教材是否齐全，是否有熟练的培训与指导

神油

        雕刻机产能很大，浙江宁波一带以出产重型模具雕刻机有名，北京精雕通用型雕刻机有名，广东一带以出产电子产品用雕刻机有名，江苏产各类雕刻机也不错，其他的地方就没什么优势，做工都欠缺些，只是针对工业用途而言

神油

        工业级皮带主轴（20规格，也就是我做的ER20之类的主轴）理论极限速度42000转，30000转下电主轴稳定性就不如皮带主轴（一些超高端内圆磨主轴就是皮带的），一直没机会去试验皮带主轴的极限速度，也许有人把皮带主轴速度开到过42000转或更高，但是我没听说过，要自己尝试下，这个电机支架就是做超高速皮带主轴测试用的零件，这个实验希望今年能做出来
